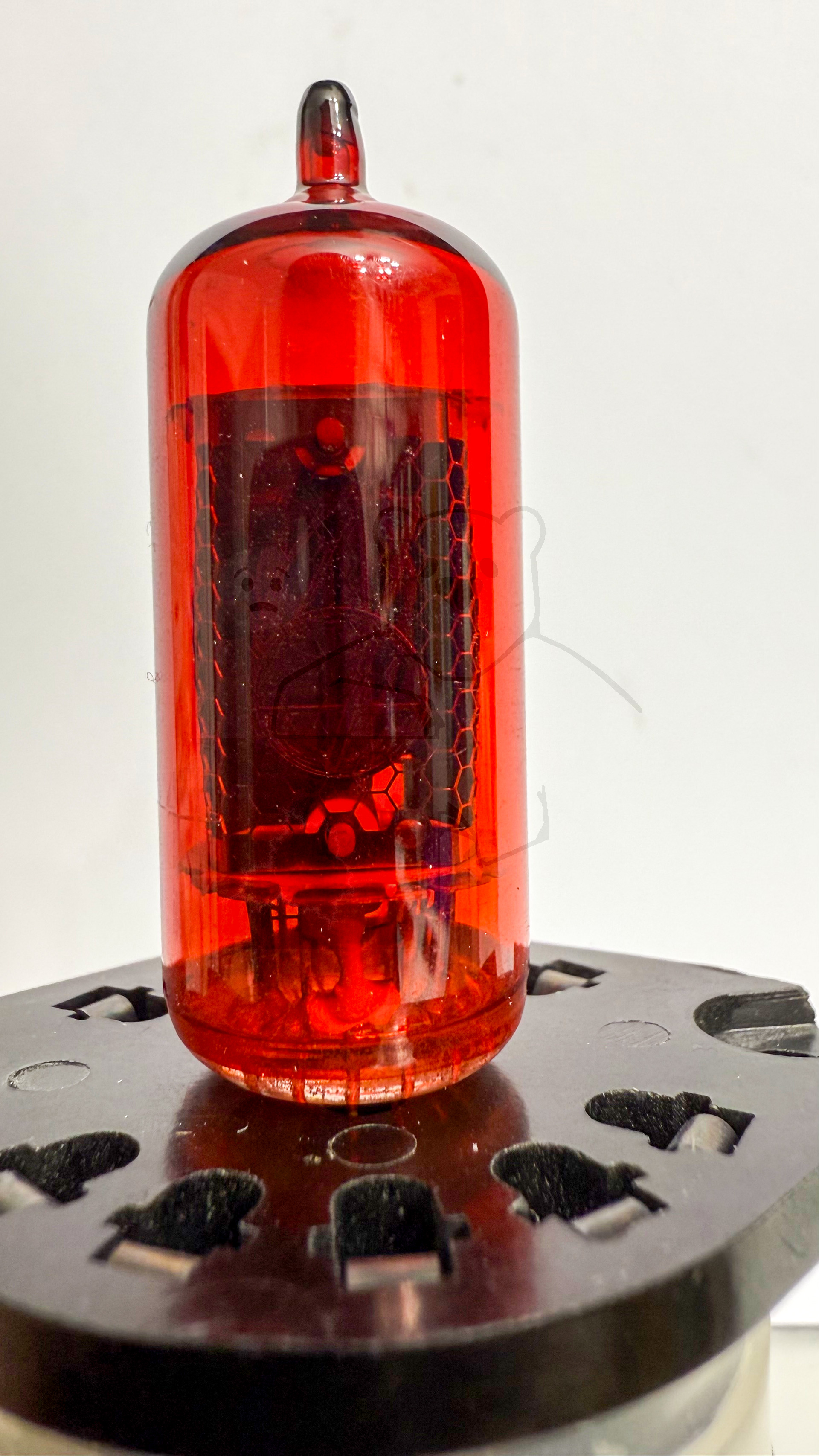

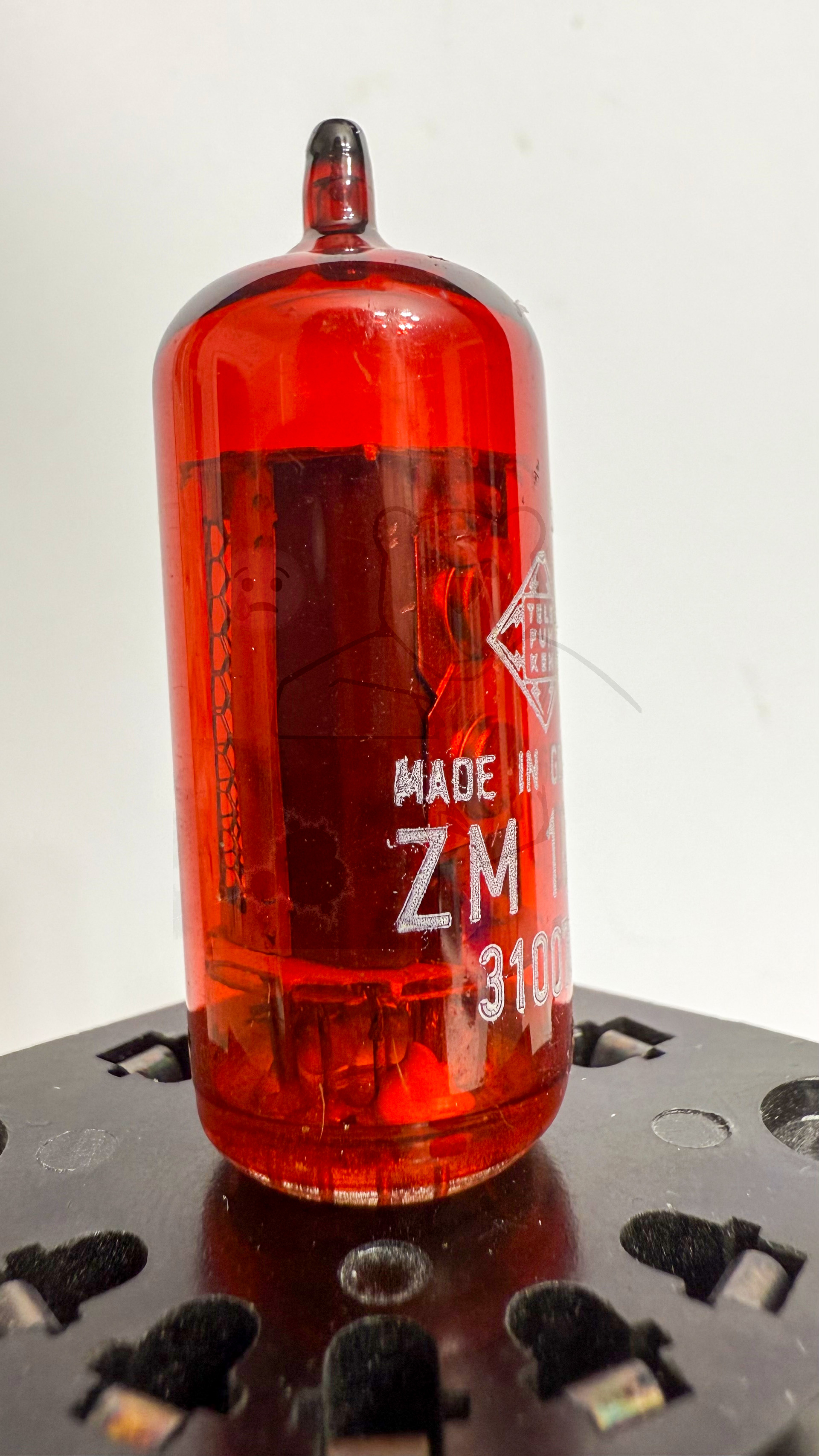

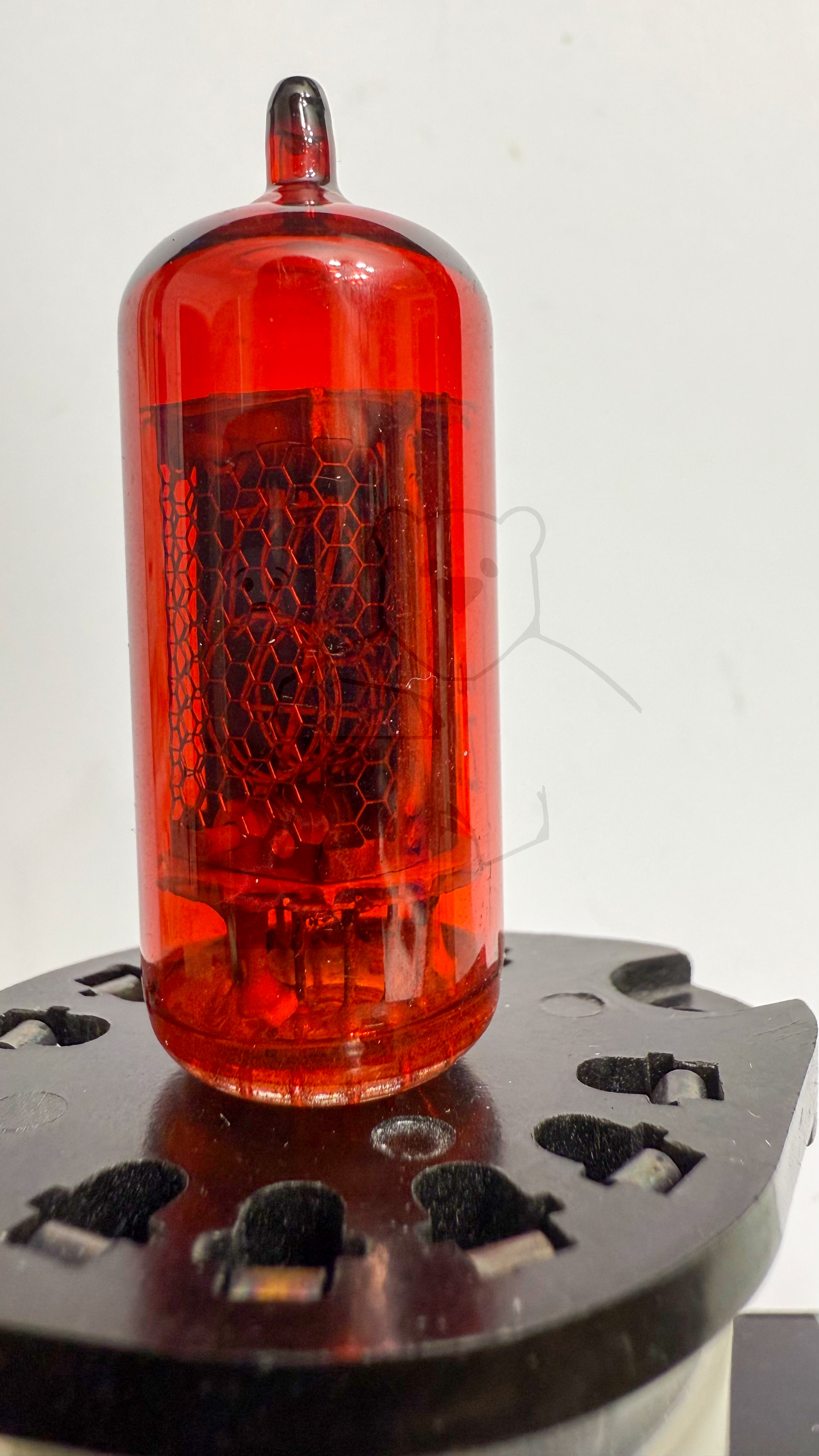

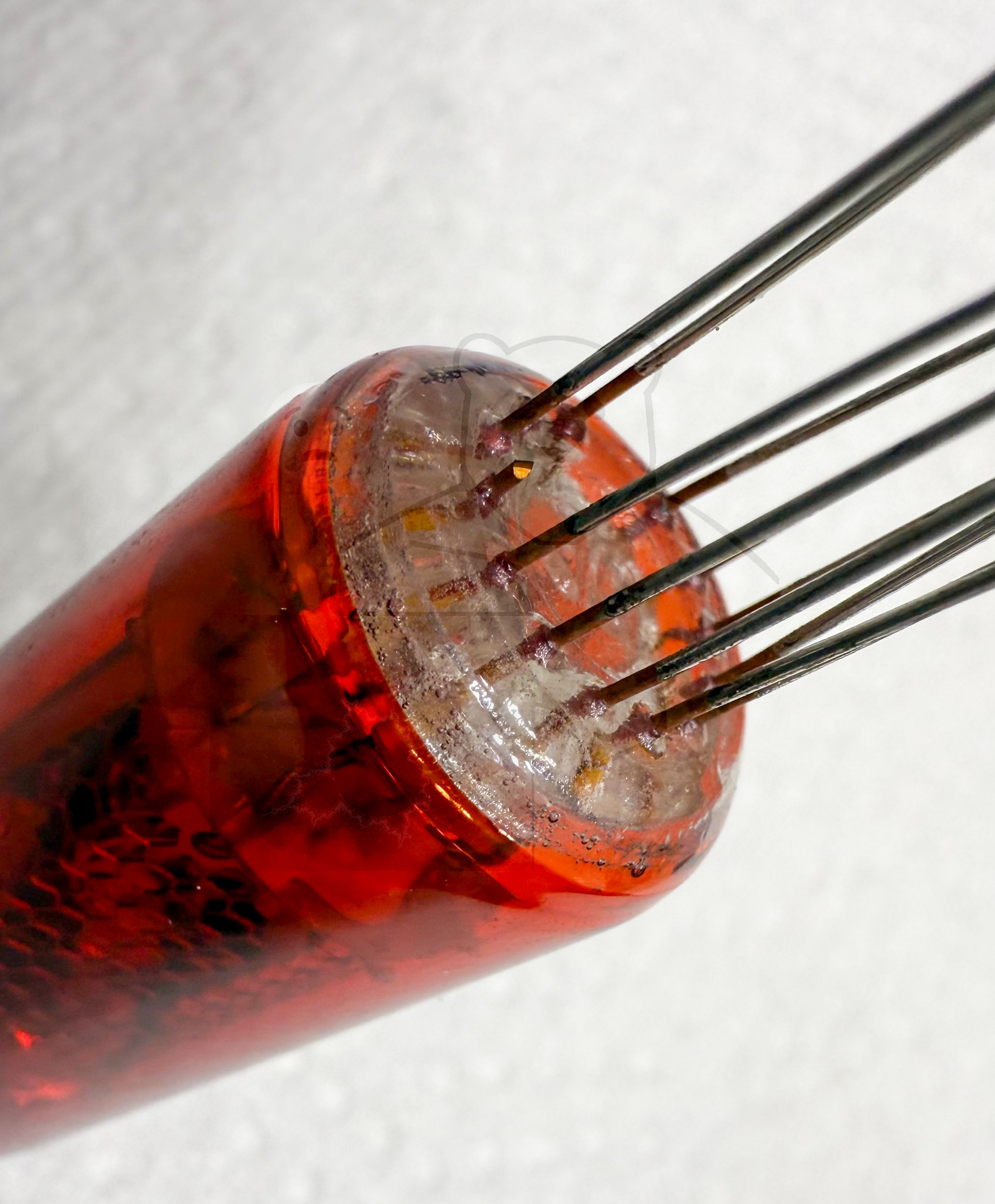

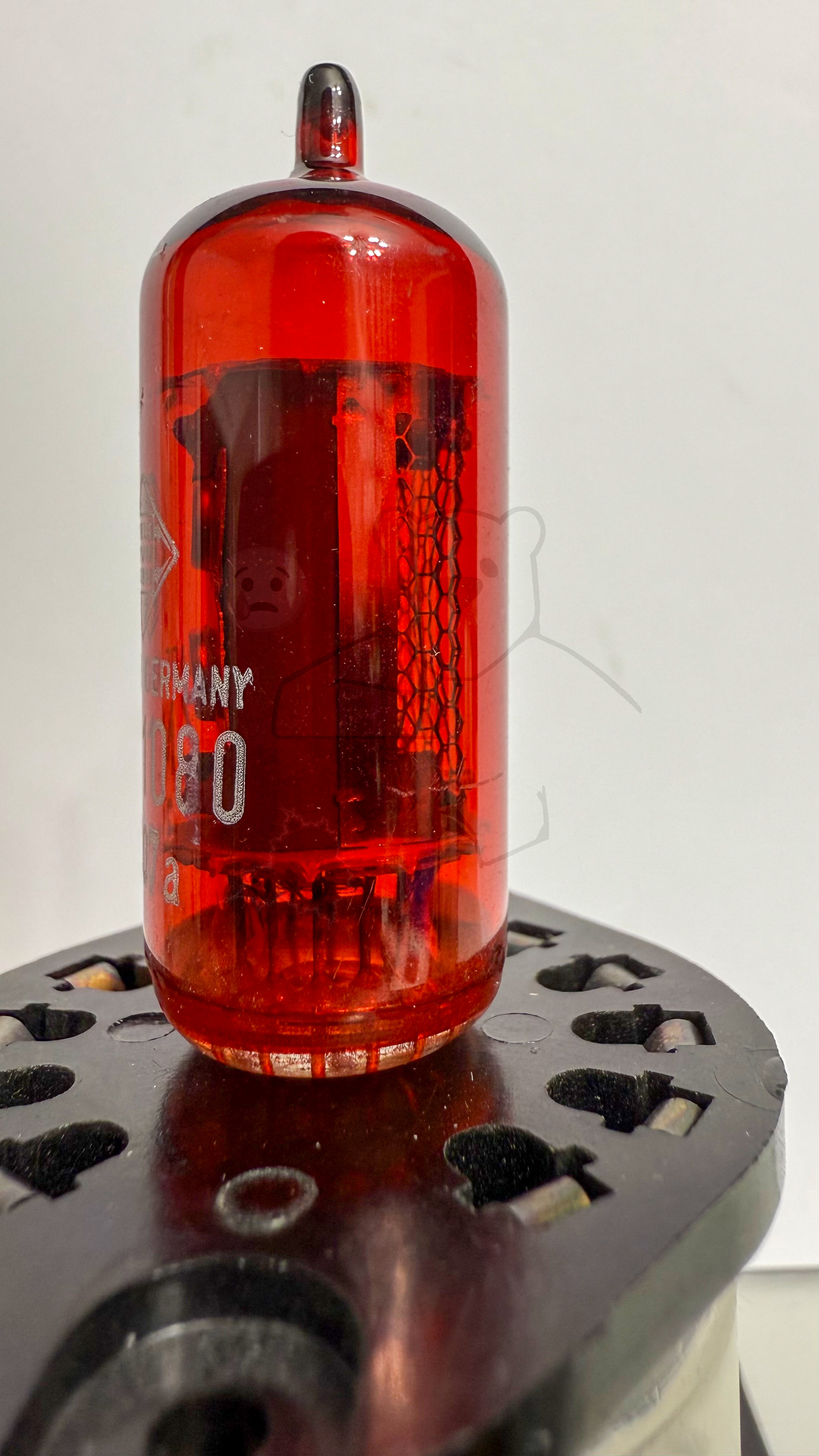

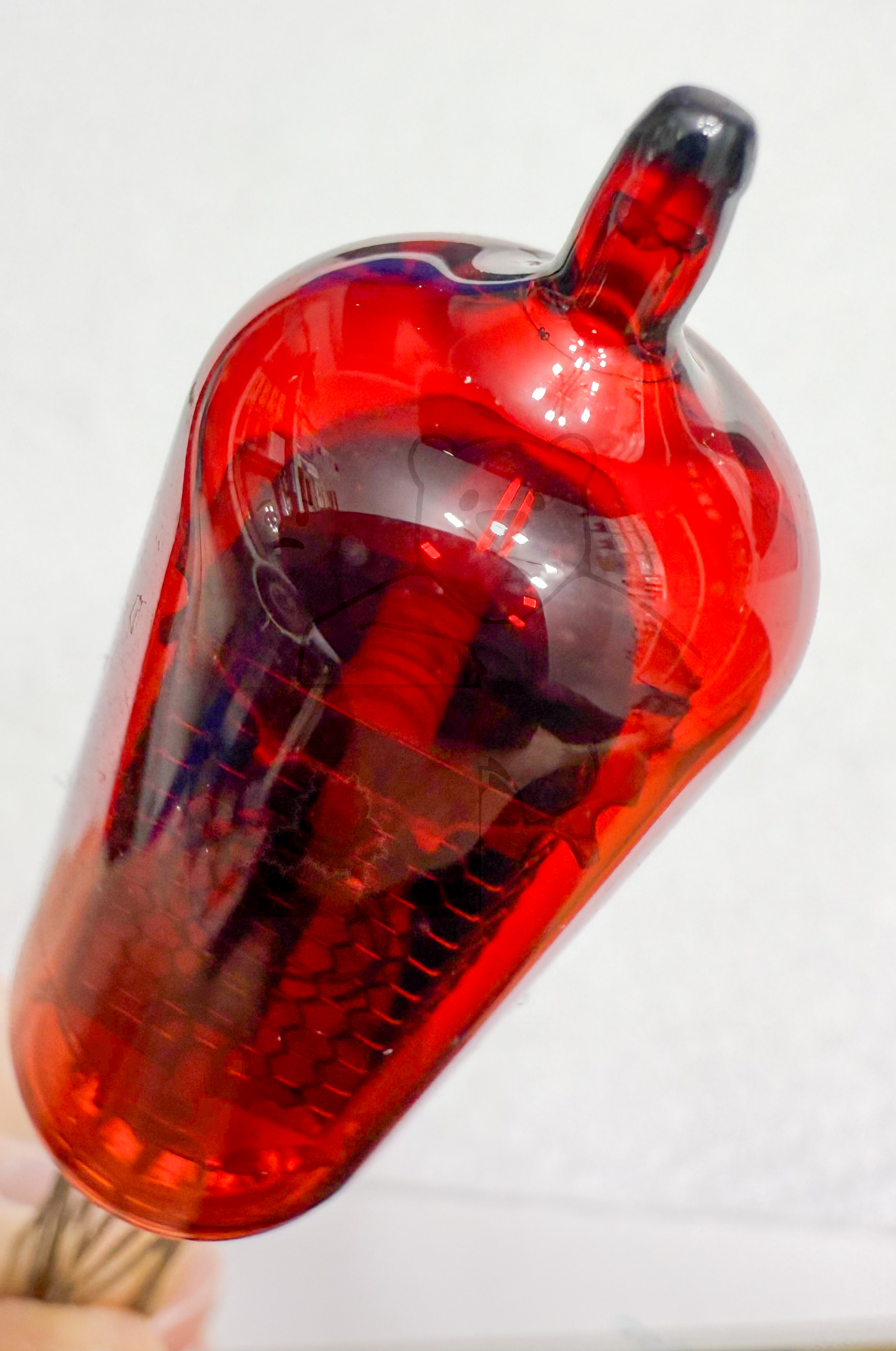

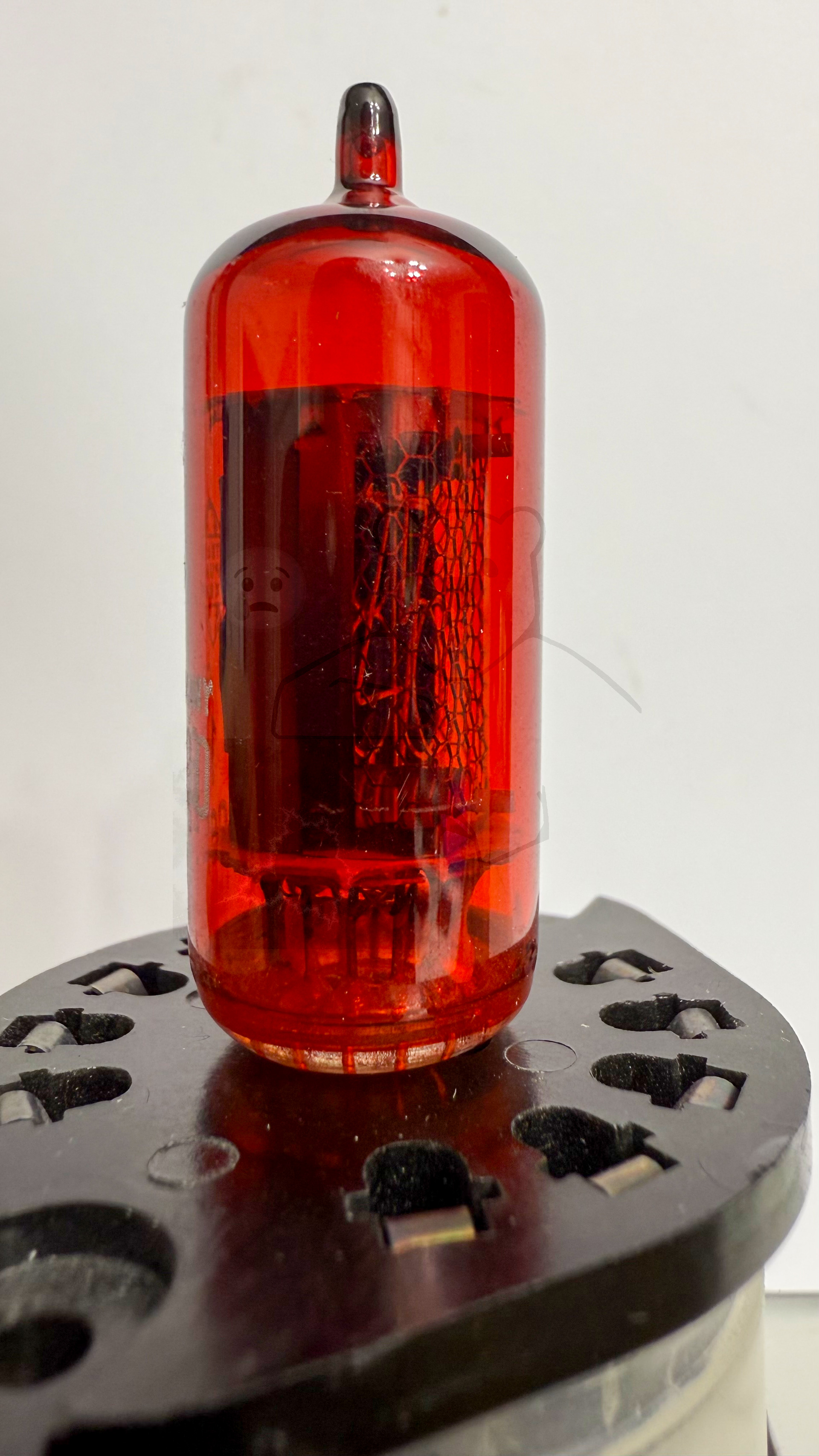

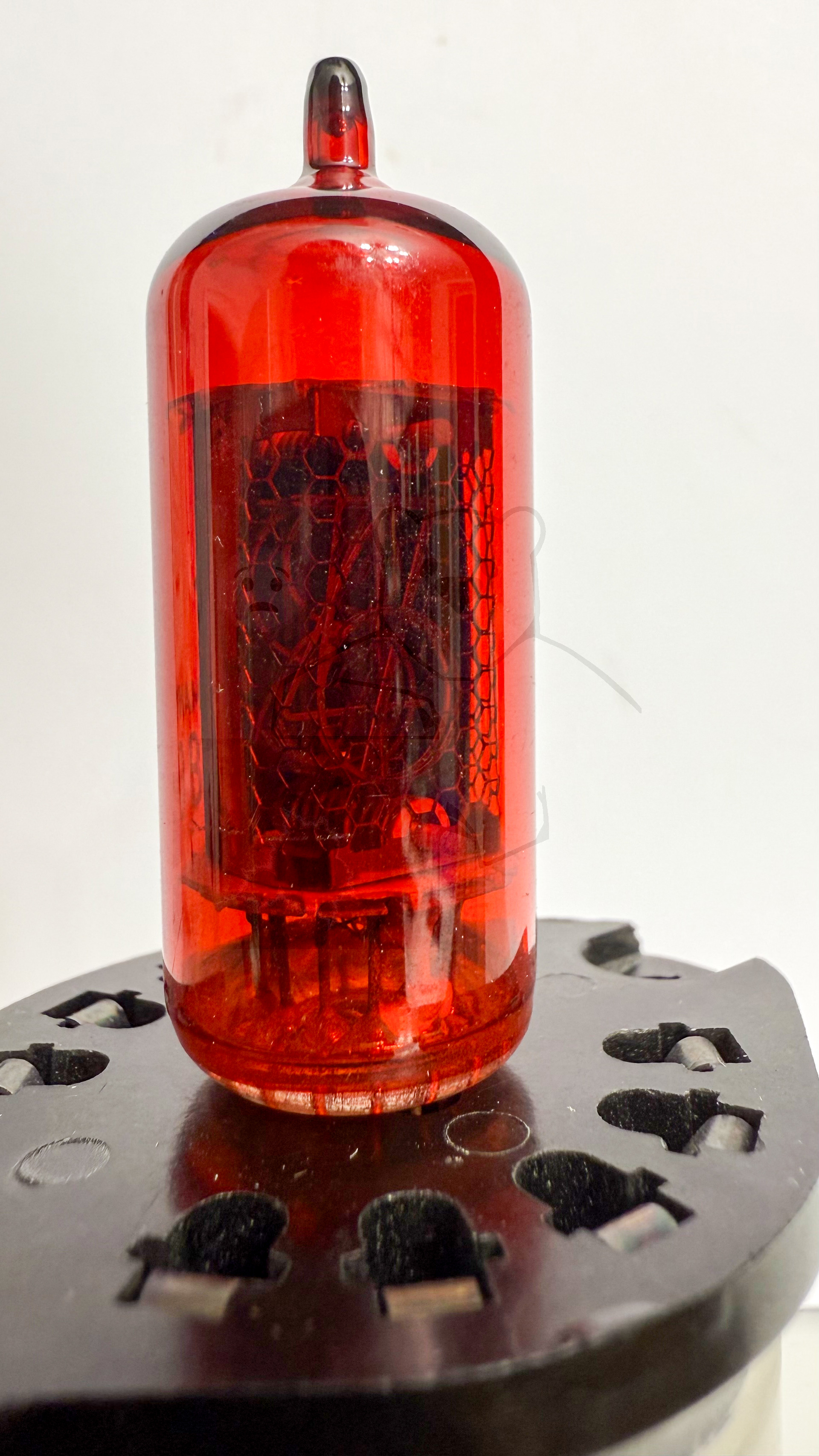

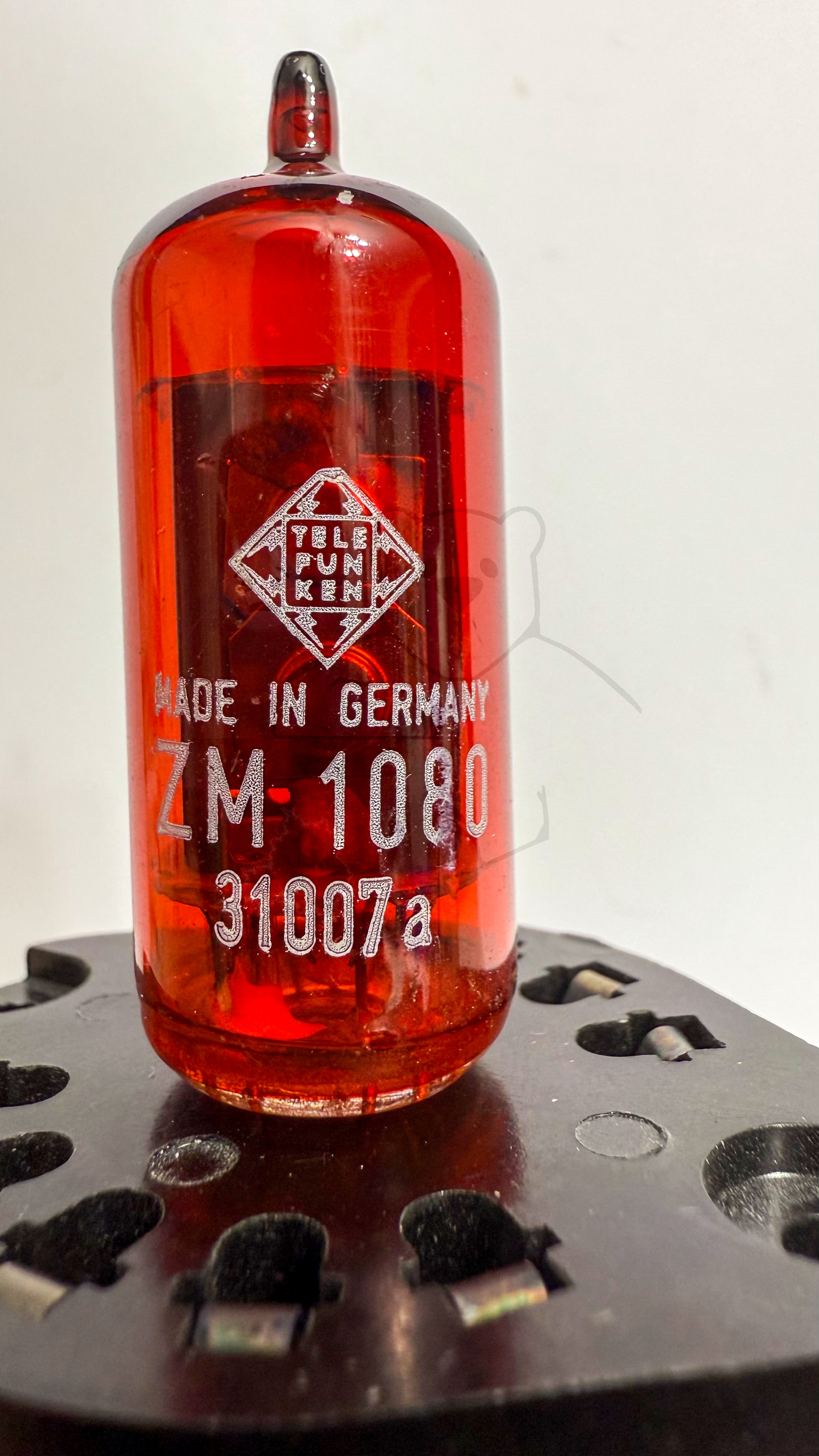

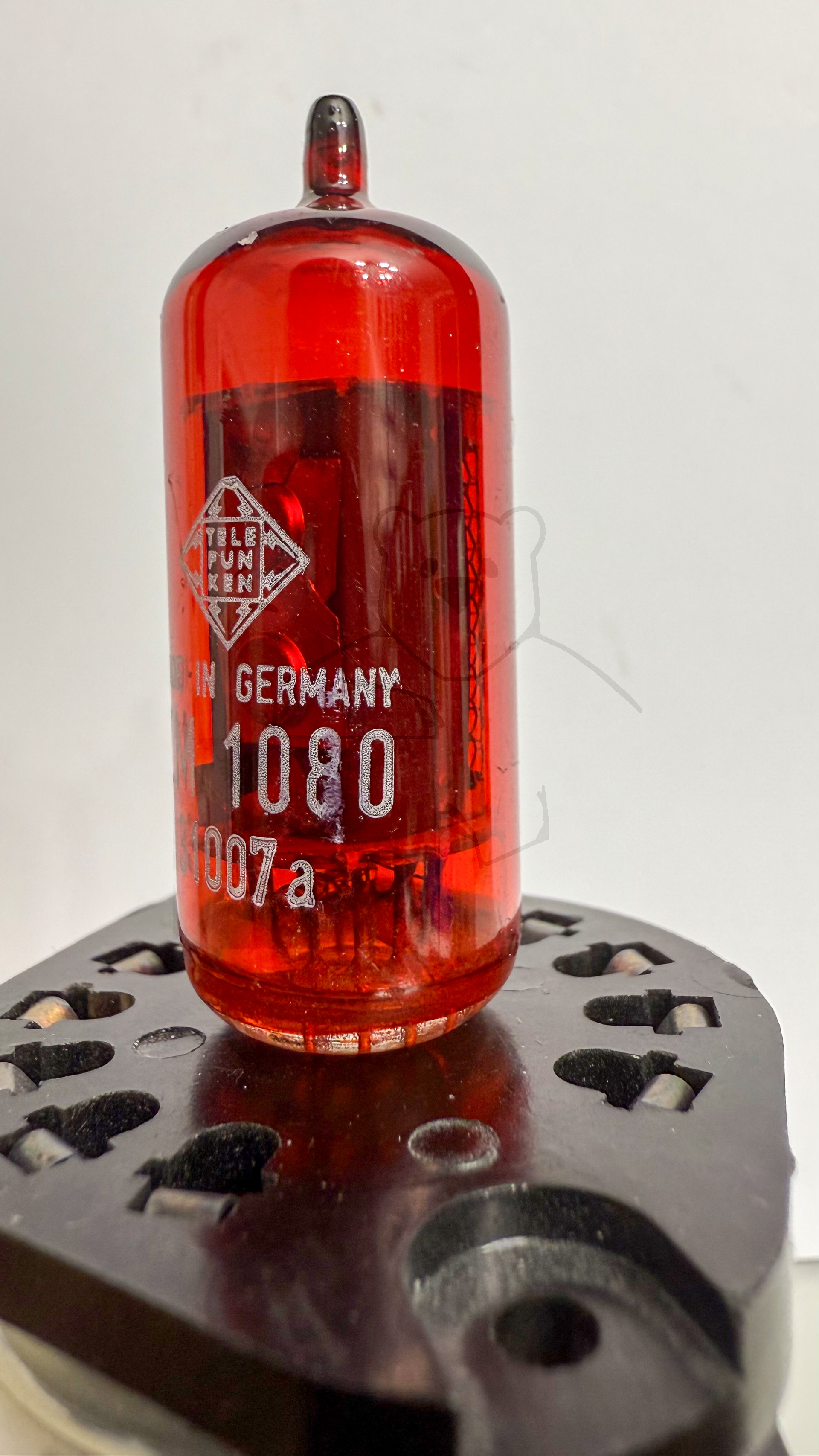

Daten und Bilder der Röhre: ZM1080

🔎 Beschreibung der Röhre: ZM1080 Inventarnummer: 07721

Name	→ ZM1080
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode
Röhren mit Sockel	Drahtanschluesse → Liste aller Röhren mit: Drahtanschluesse
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	31007a
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S125a

🔎 Beschreibung der Systeme für die Röhre: ZM1080

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Anzeigeroehre, Nixie

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ZM1080

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: ZM1080
Anwendung ZM1020 ZM1080 Valvo [Scan von Dieter Waechter].pdf (2988 kB)
Datenblatt ZM1080 Philips [www.tubedata.info].pdf (292 kB)
Datenblatt ZM1080 ZM1082 Philips Version 1 [Scan von Dieter Waechter].pdf (220 kB)
Datenblatt ZM1080 ZM1082 Philips Version 2 [Scan von Dieter Waechter].pdf (92 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
