Daten und Bilder der Röhre: RL2,4T1

🔎 Beschreibung der Röhre: RL2,4T1 Inventarnummer: 07508

Name	→ RL2,4T1
Vergleichsname
Hersteller	→ Lorenz
Heizspannung (Volt)	2,4
Heizstrom (Ampère)	0,16
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp
Informationen	Produziert: 25/1942
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Umverpackung Händler
Getestet

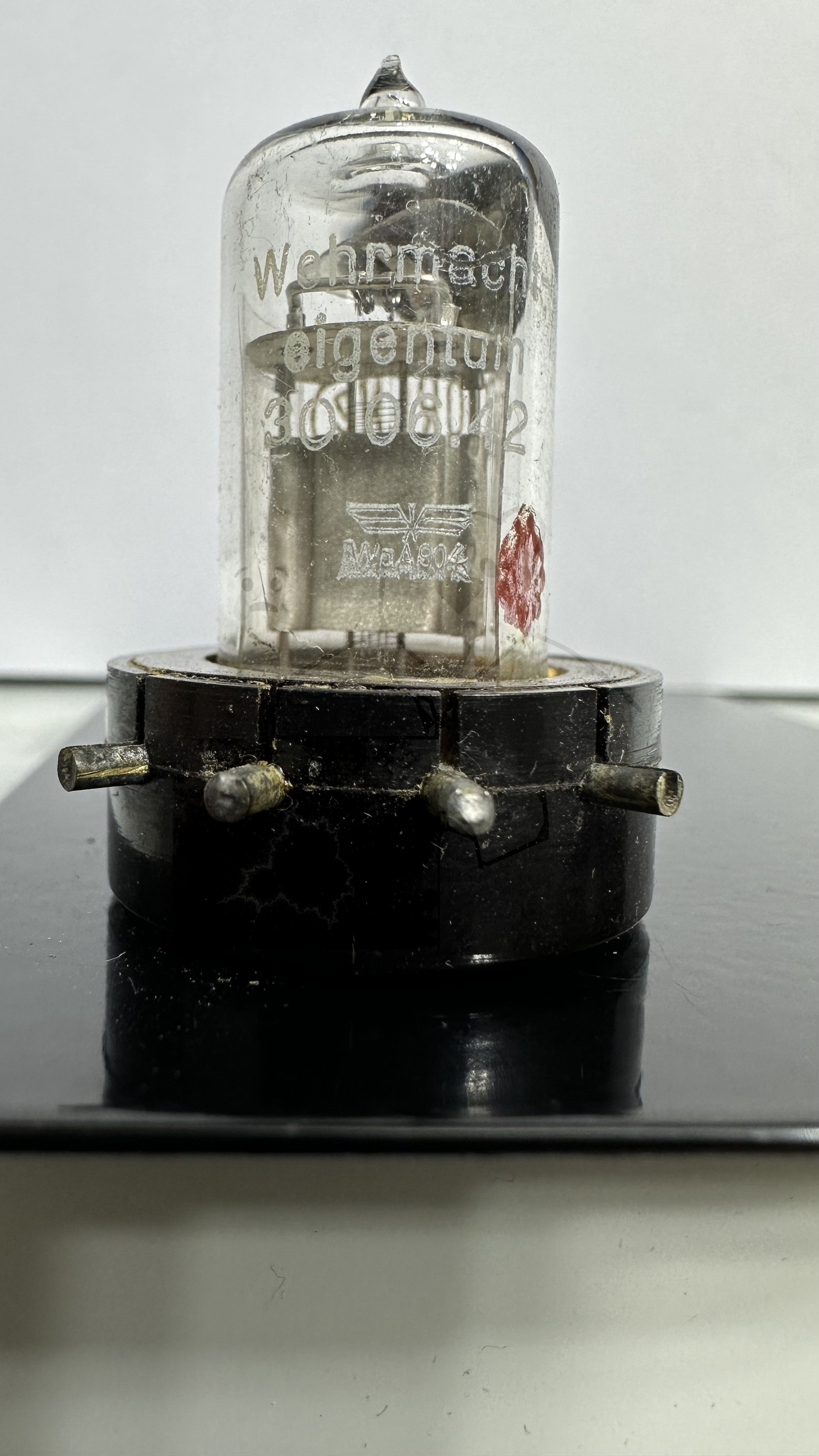

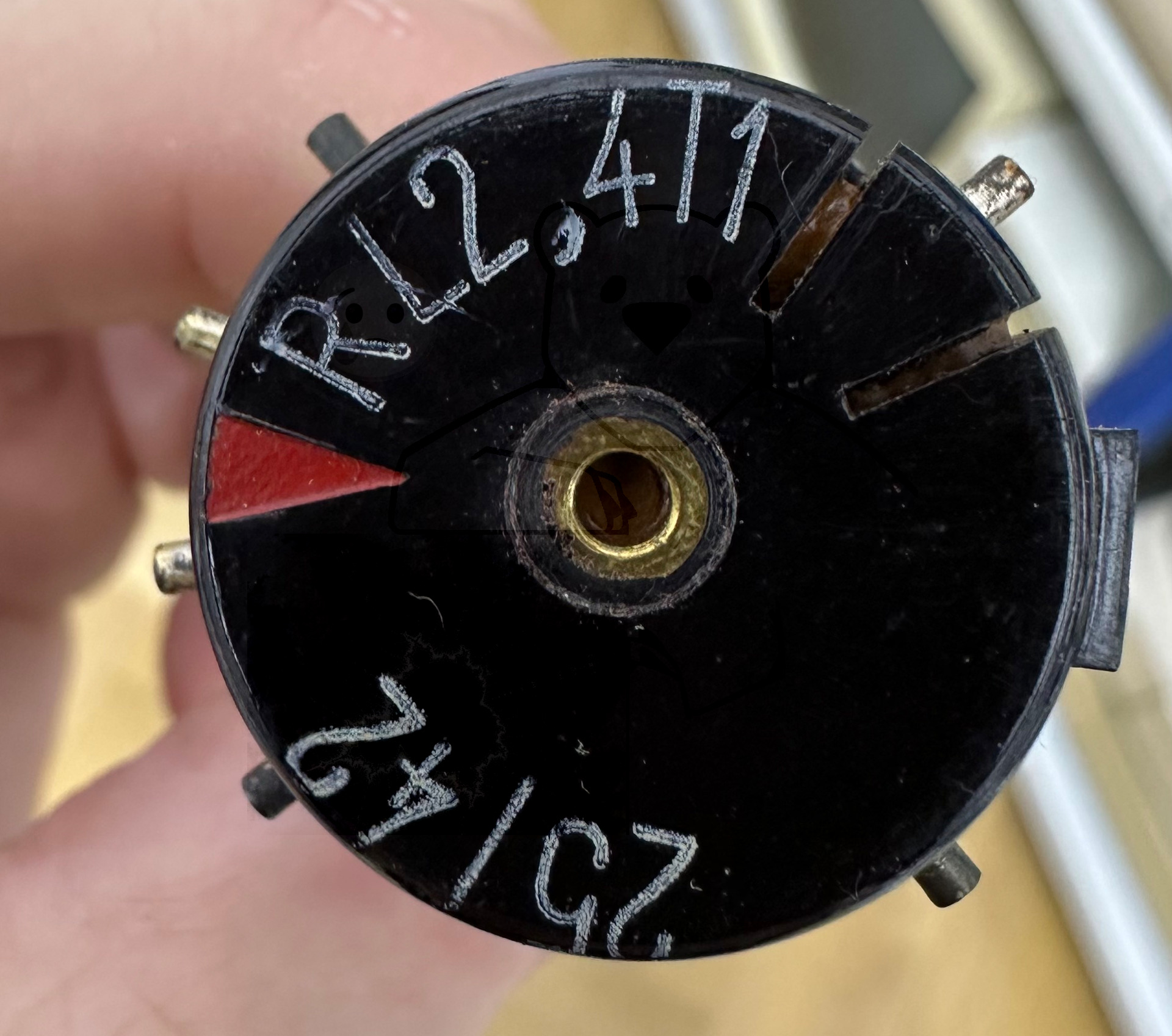

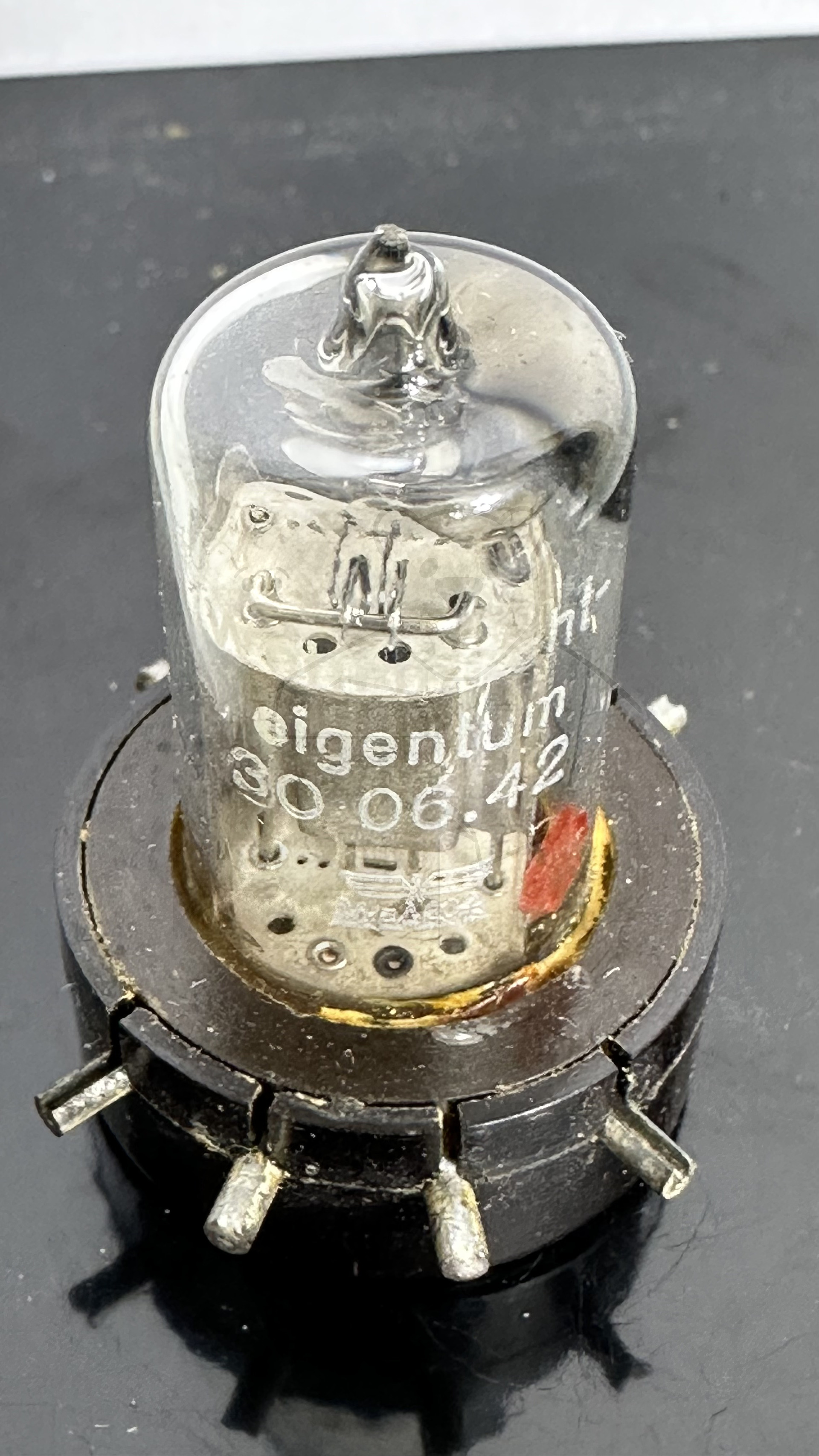

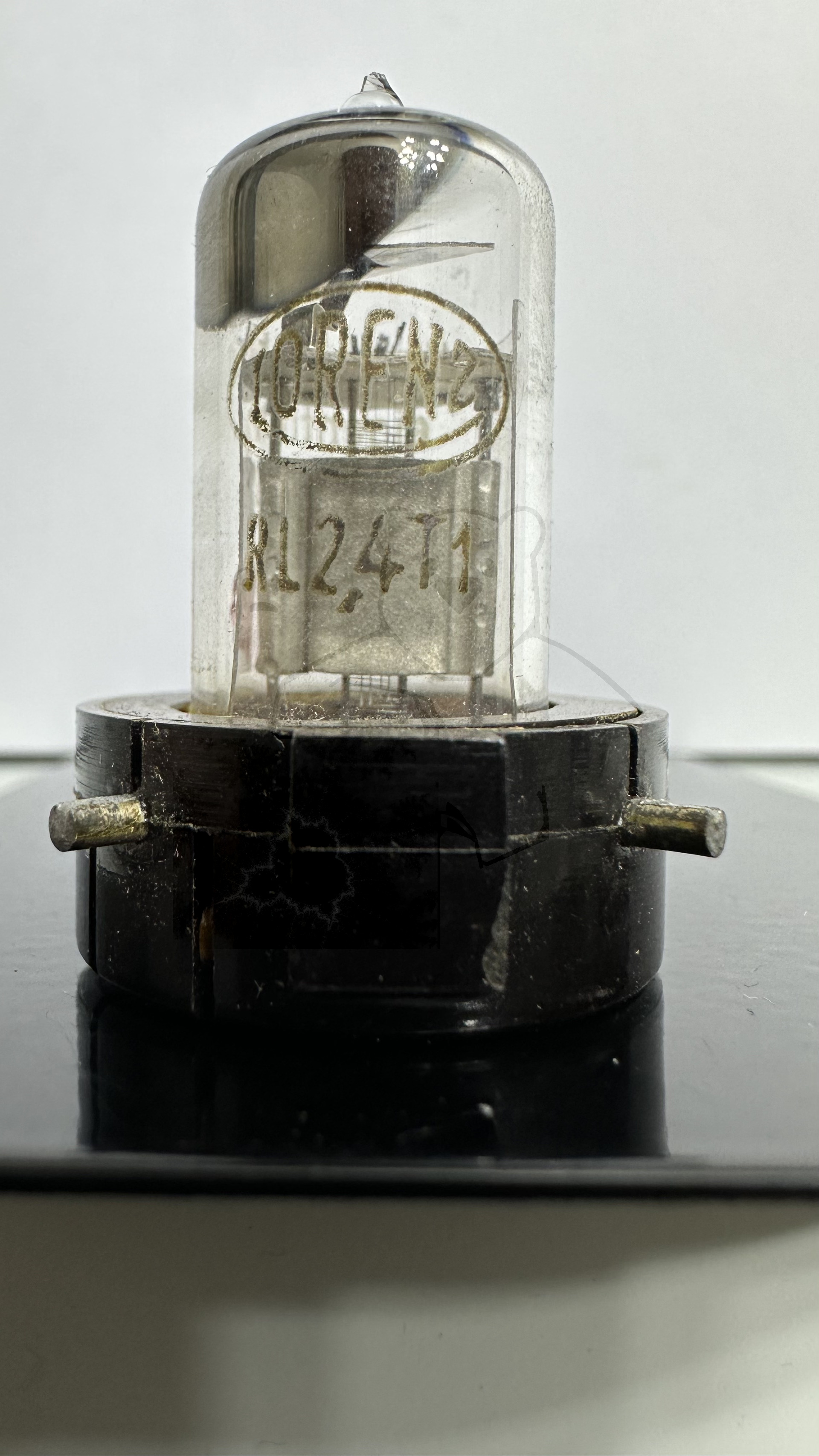

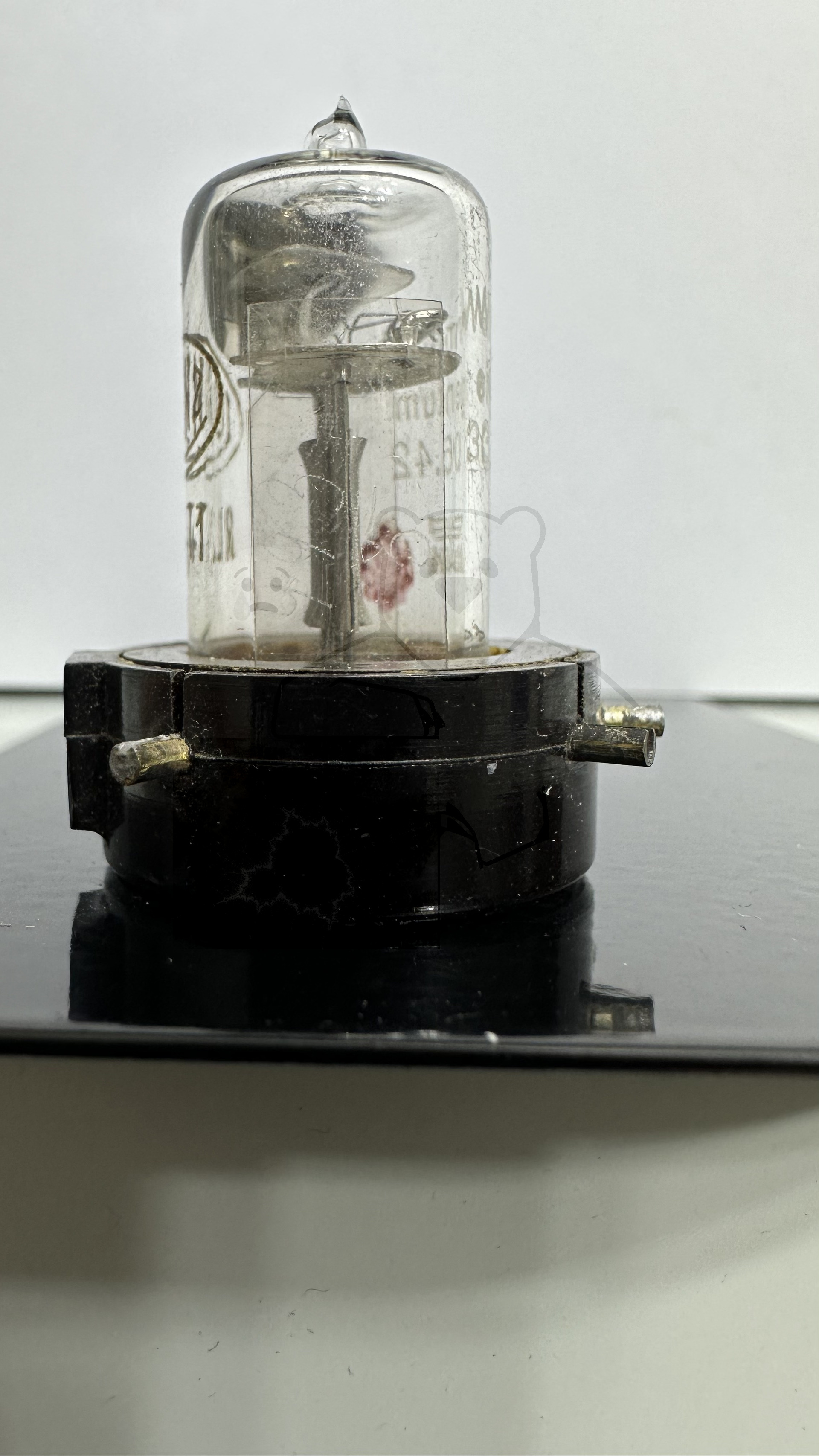

Hoheitszeichen	Reichsadler Wehrmacht Eigentum 30 06.42 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L16

🔎 Beschreibung der Systeme für die Röhre: RL2,4T1

	System 1
Kathode	f
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Breitbandverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RL2,4T1

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: RL2,4T1
Datenblatt RL2.4T1 Lorenz [www.tubedata.info].pdf (95 kB)
Pruefkarte RL2,4T1 - Funke W19 Roehrenpruefer.pdf (162 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
