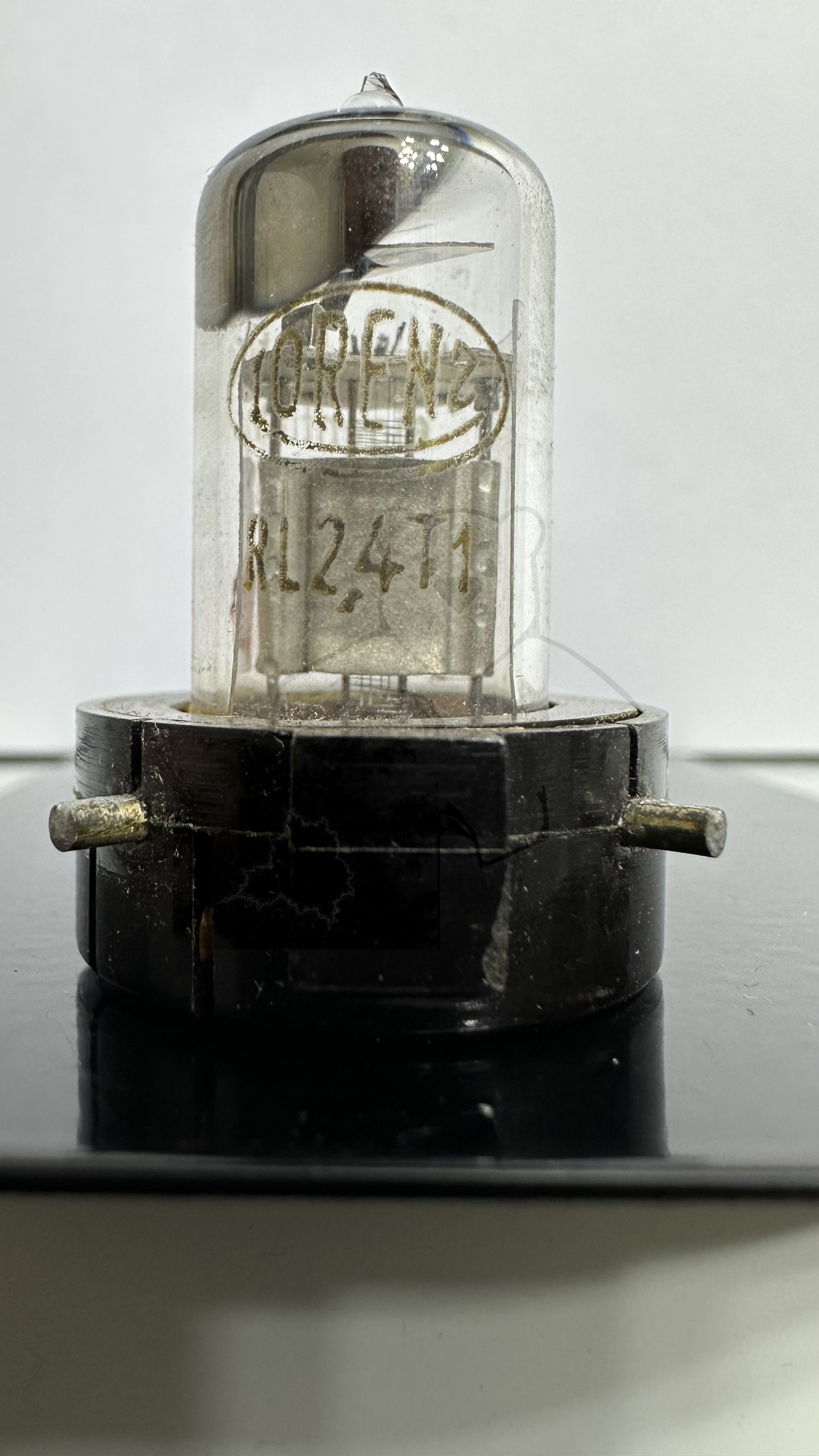

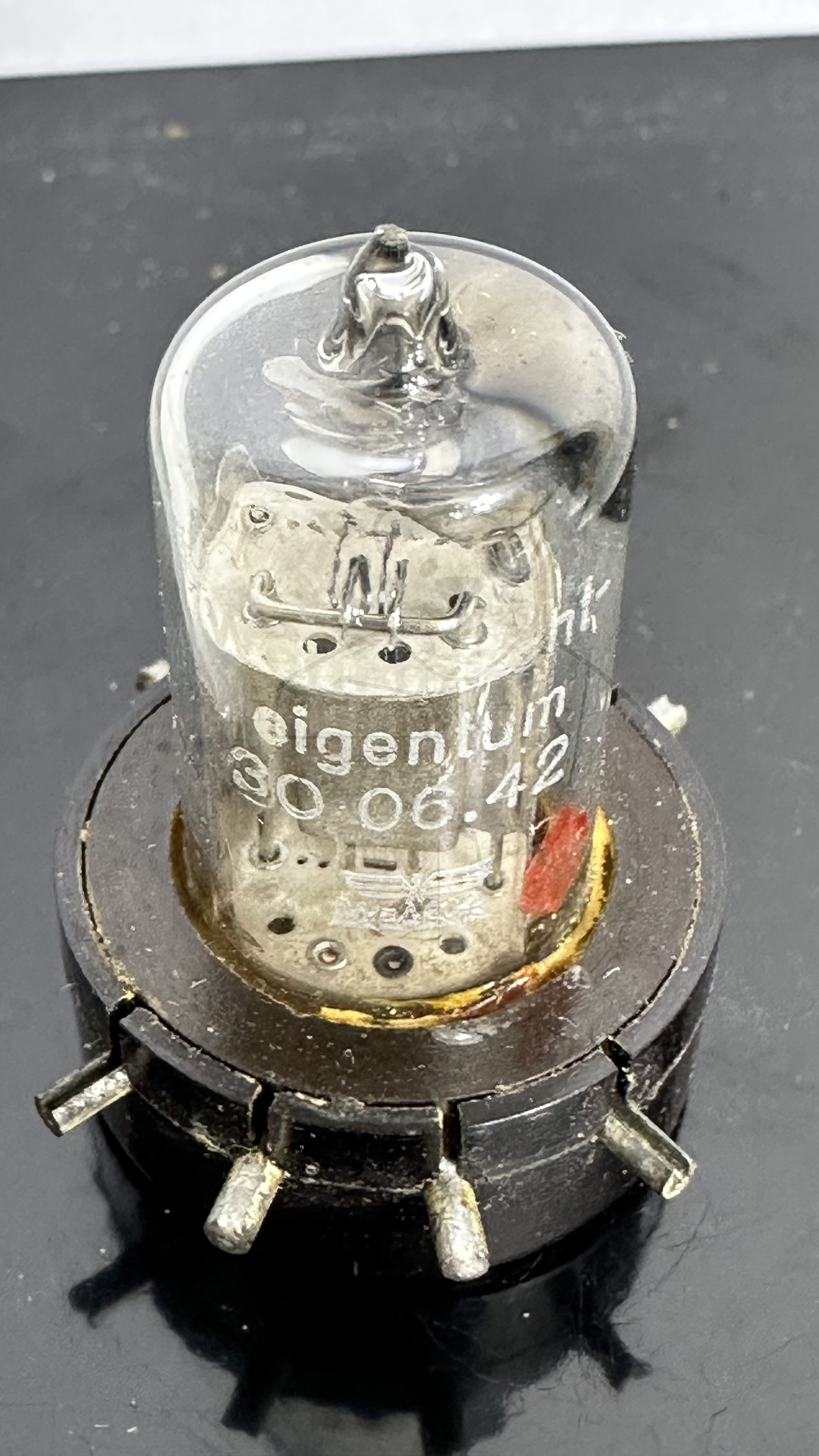

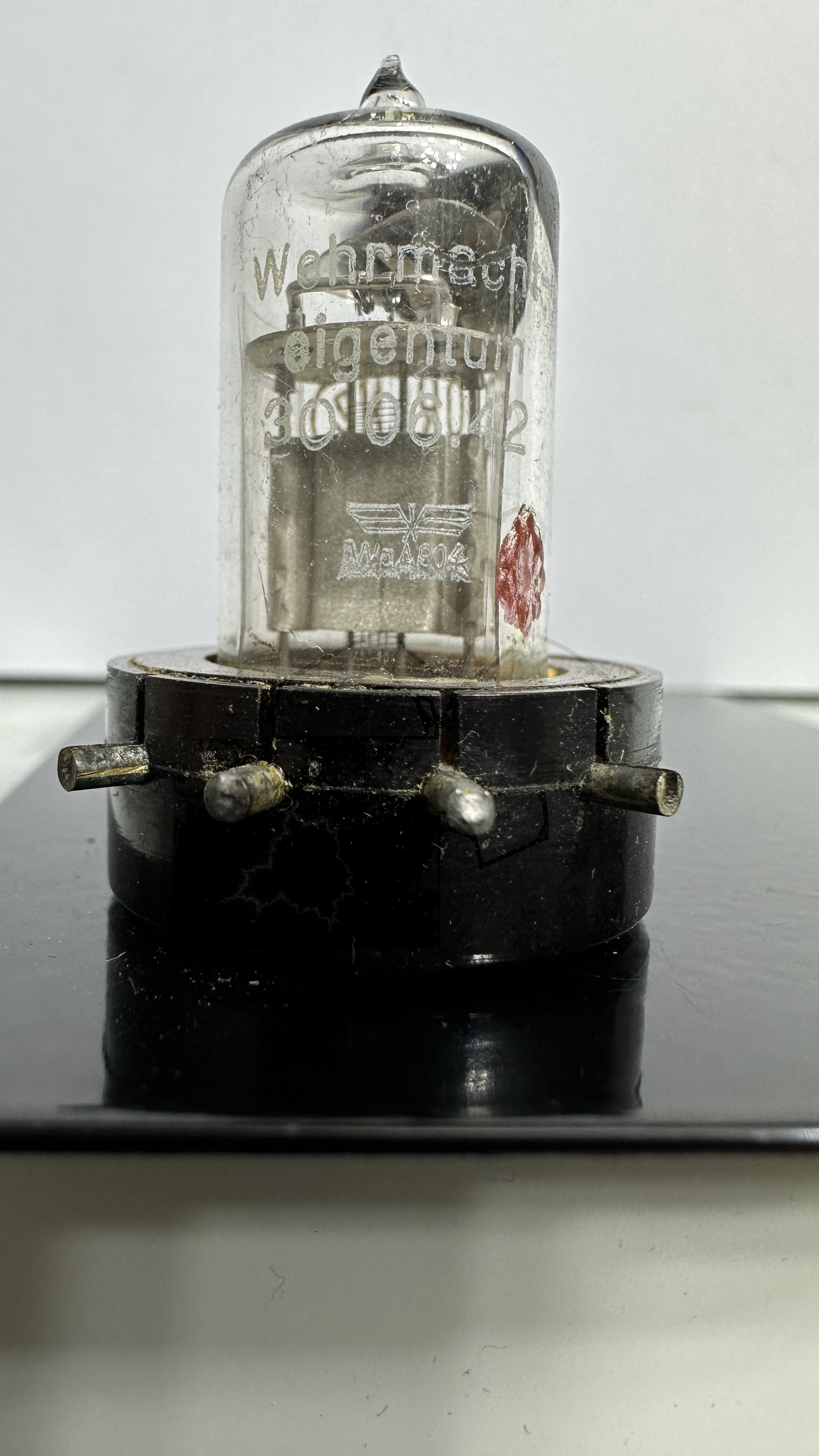

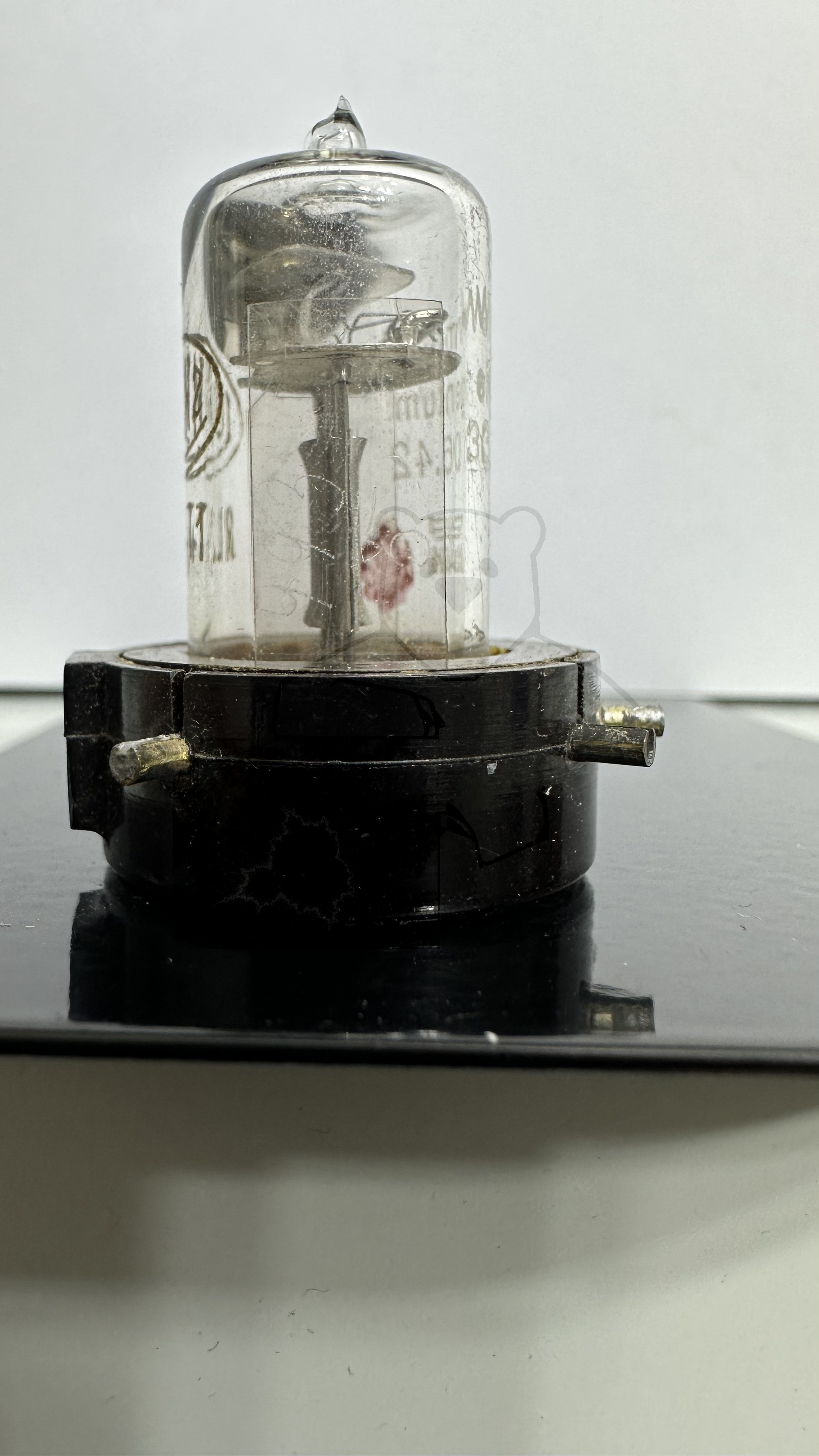

Daten und Bilder der Röhre: RL2,4T1

🔎 Beschreibung der Röhre: RL2,4T1

Name	RL2,4T1
Vergleichsname
Heizspannung (Volt)	2,4
Heizstrom (Ampère)	0,16
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 17:27:32

🔎 Beschreibung der Systeme für die Röhre: RL2,4T1

	System 1
Kathode	f
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Breitbandverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

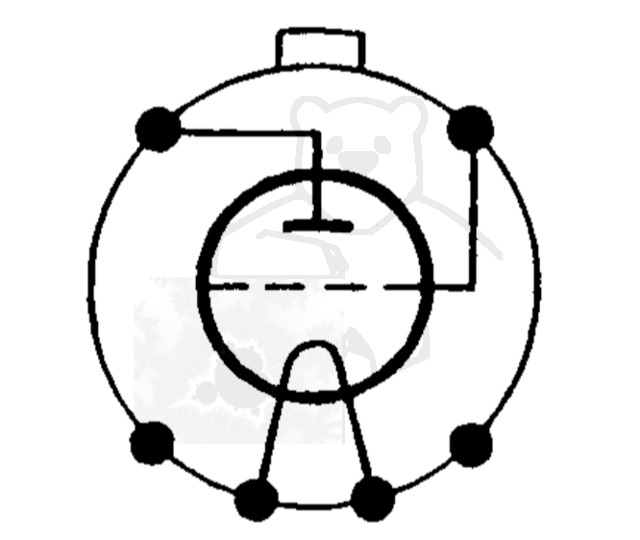

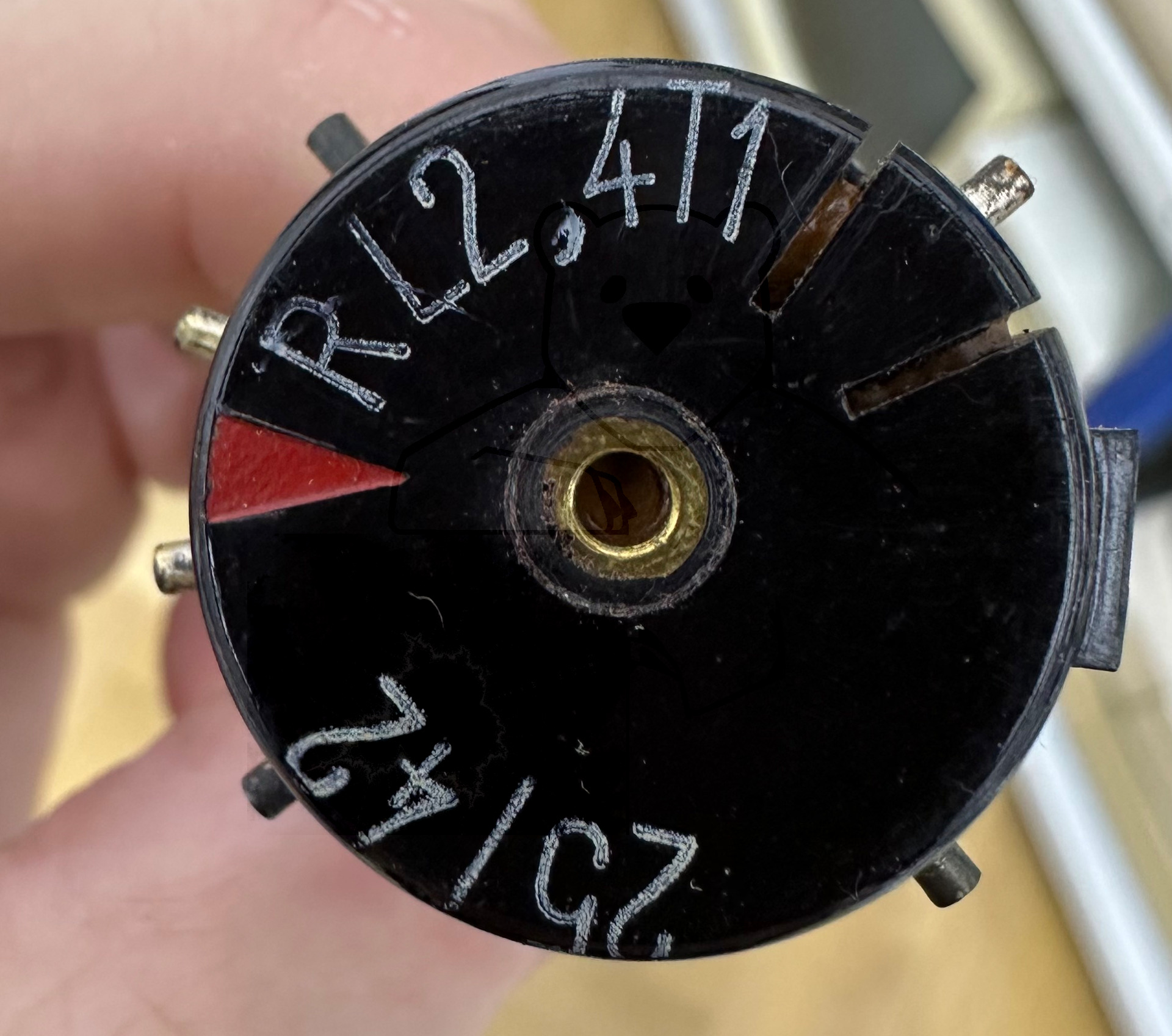

🔎 Sockelschaltung der RL2,4T1

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: RL2,4T1
Datenblatt RL2.4T1 Lorenz [www.tubedata.info].pdf (95 kB)
Pruefkarte RL2,4T1 - Funke W19 Roehrenpruefer.pdf (162 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
