🔎 Beschreibung der Röhre: C3d Inventarnummer: 07488
| Name | → C3d 📺 Mit Video |
| Vergleichsname | |
| Hersteller | → AEG |
| Heizspannung (Volt) | 18 |
| Heizstrom (Ampère) | 0,24 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Postroehre, 7pol. → Liste aller Röhren mit: Postroehre, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | 59320 |
| Verpackung | Originalverpackung, Passend zur Röhrennummer |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | L1 |
🔎 Beschreibung der Systeme für die Röhre: C3d
| System 1 | |
| Kathode | 5 |
| Gitter 1 | Kappe |
| Gitter 2 | 3 |
| Gitter 3 | 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 6 |
| Abschirmung | 7 |
| Funktion | → Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der C3d
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
🔎 YouTube Video zu C3d
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/Jw9PBWbtl84 (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: C3d
Datenblatt C3d RFT.pdf (67 kB)
Pruefkarte C3d - Funke W19 Roehrenpruefer.pdf (168 kB)
Pruefkarte C3d - Neuberger RPM370 Roehrenmessgeraet.pdf (212 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: C3d

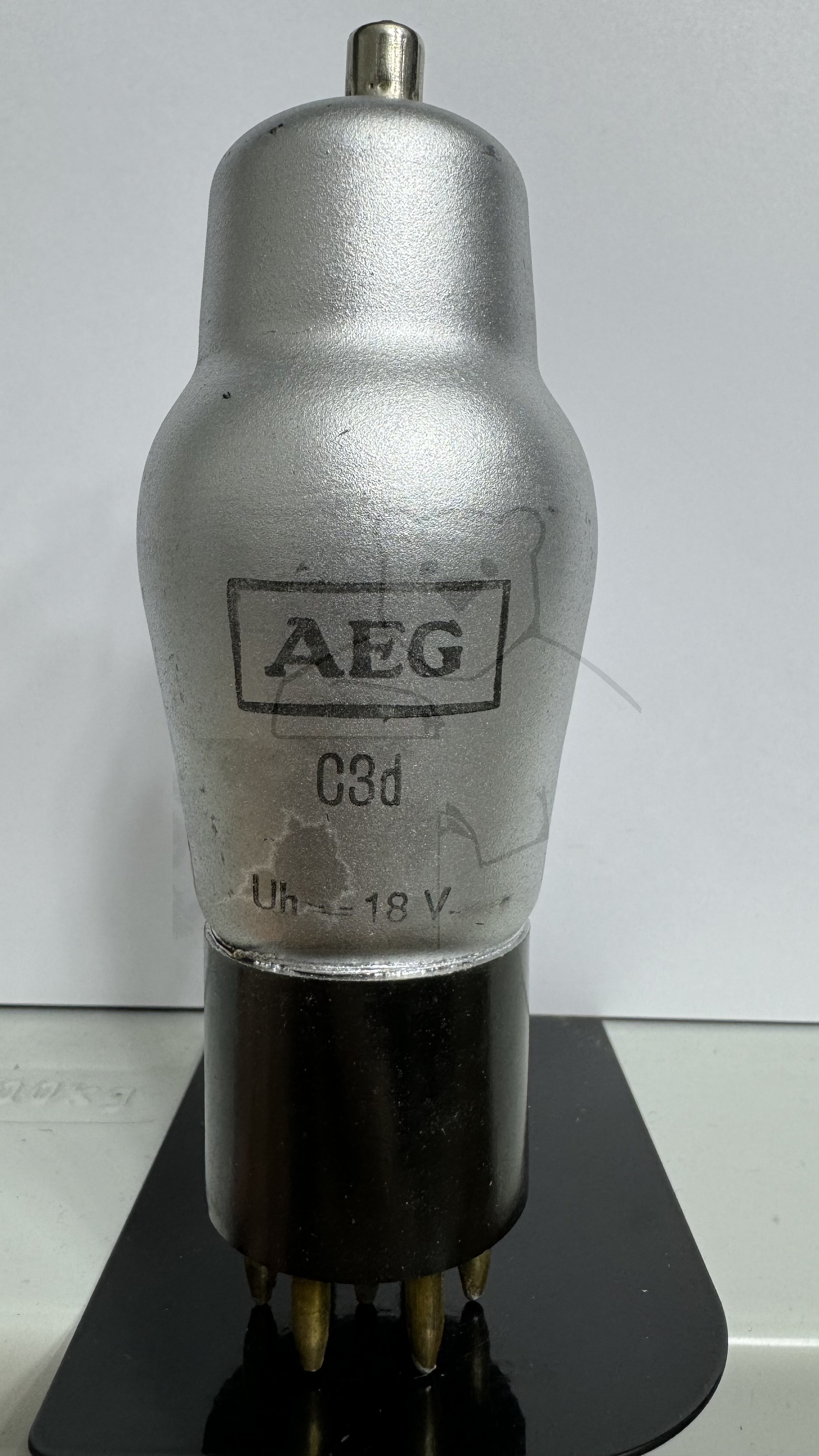

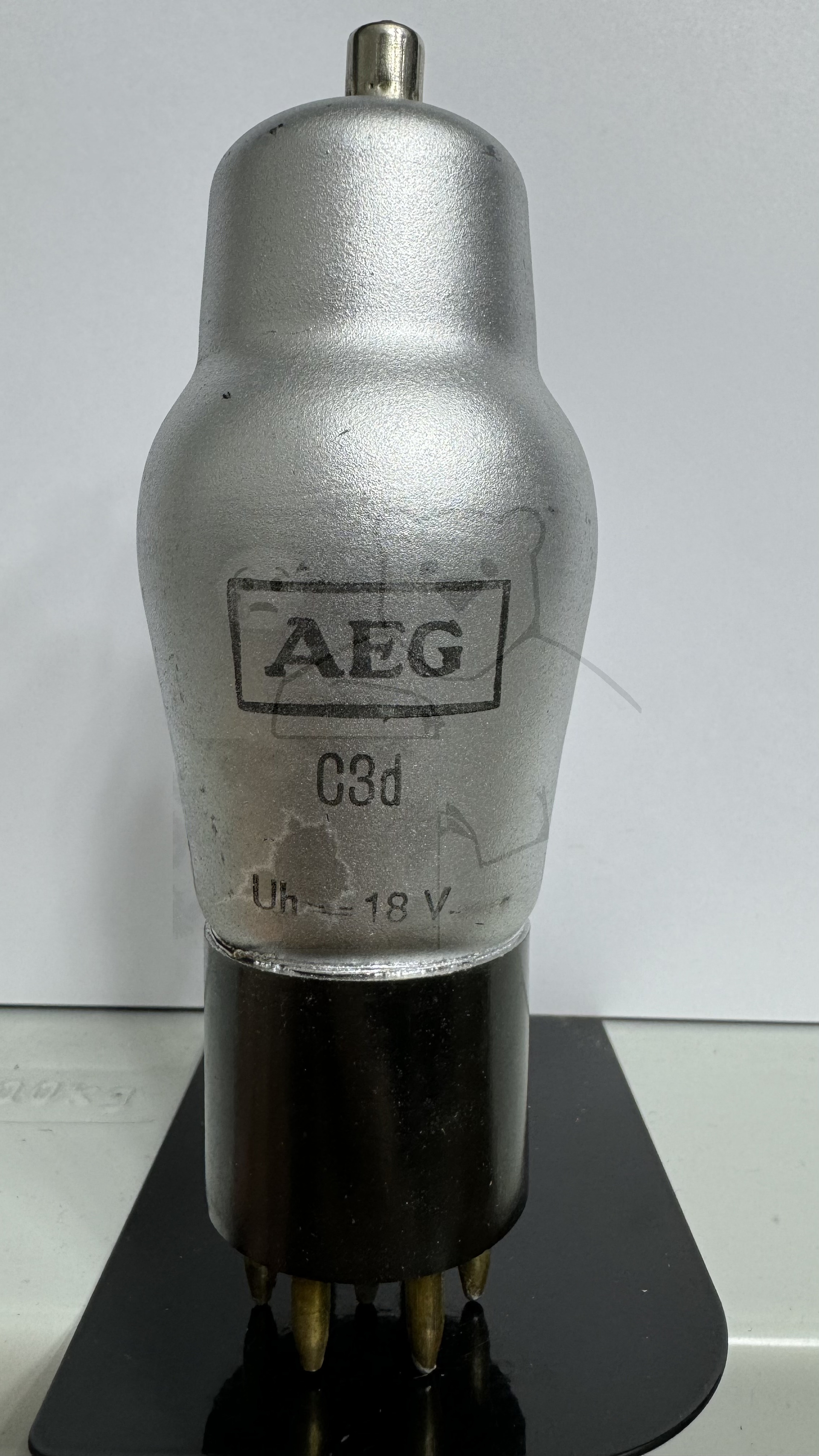

Röhre C3d #7488 Bild 1
