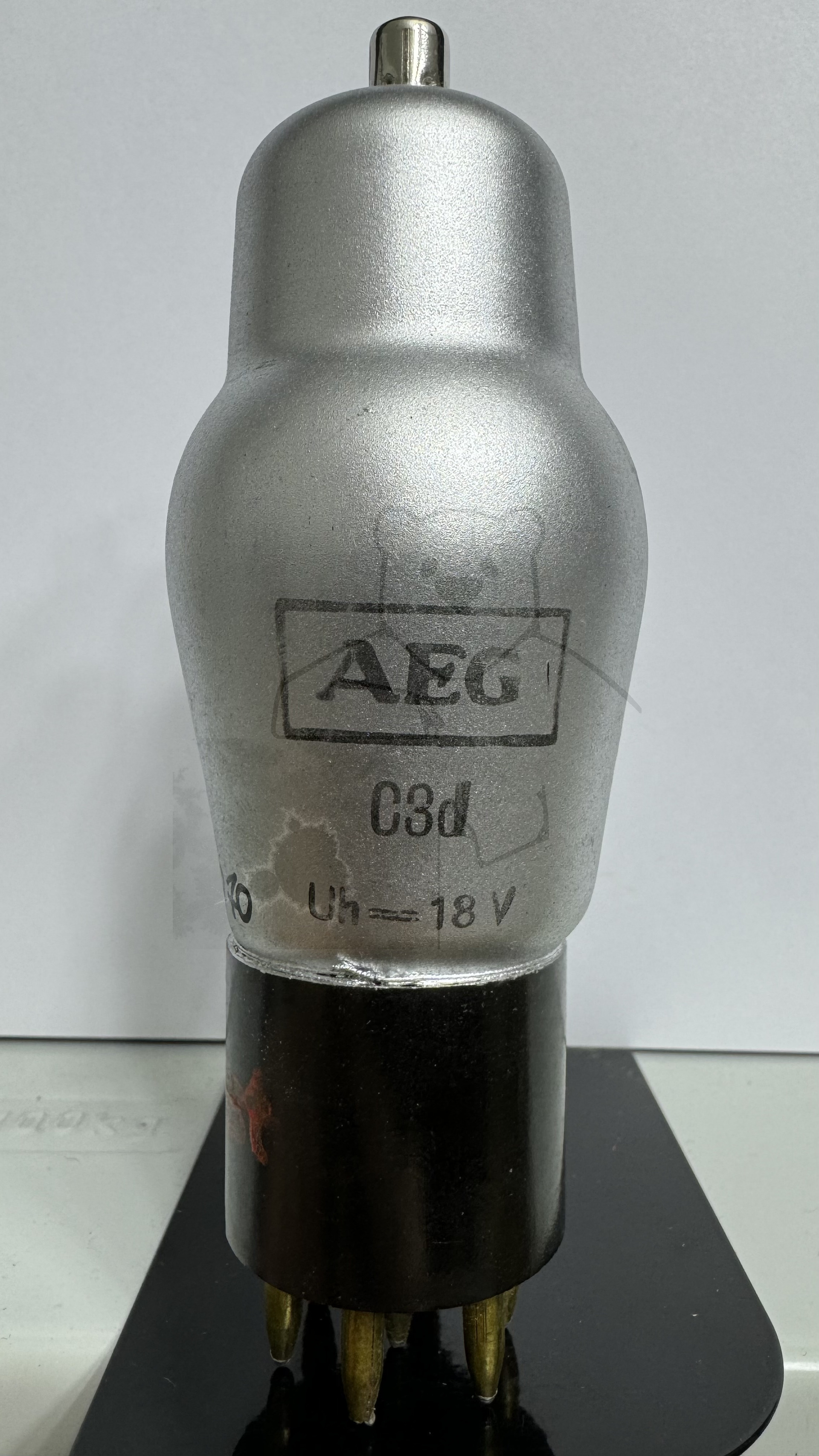

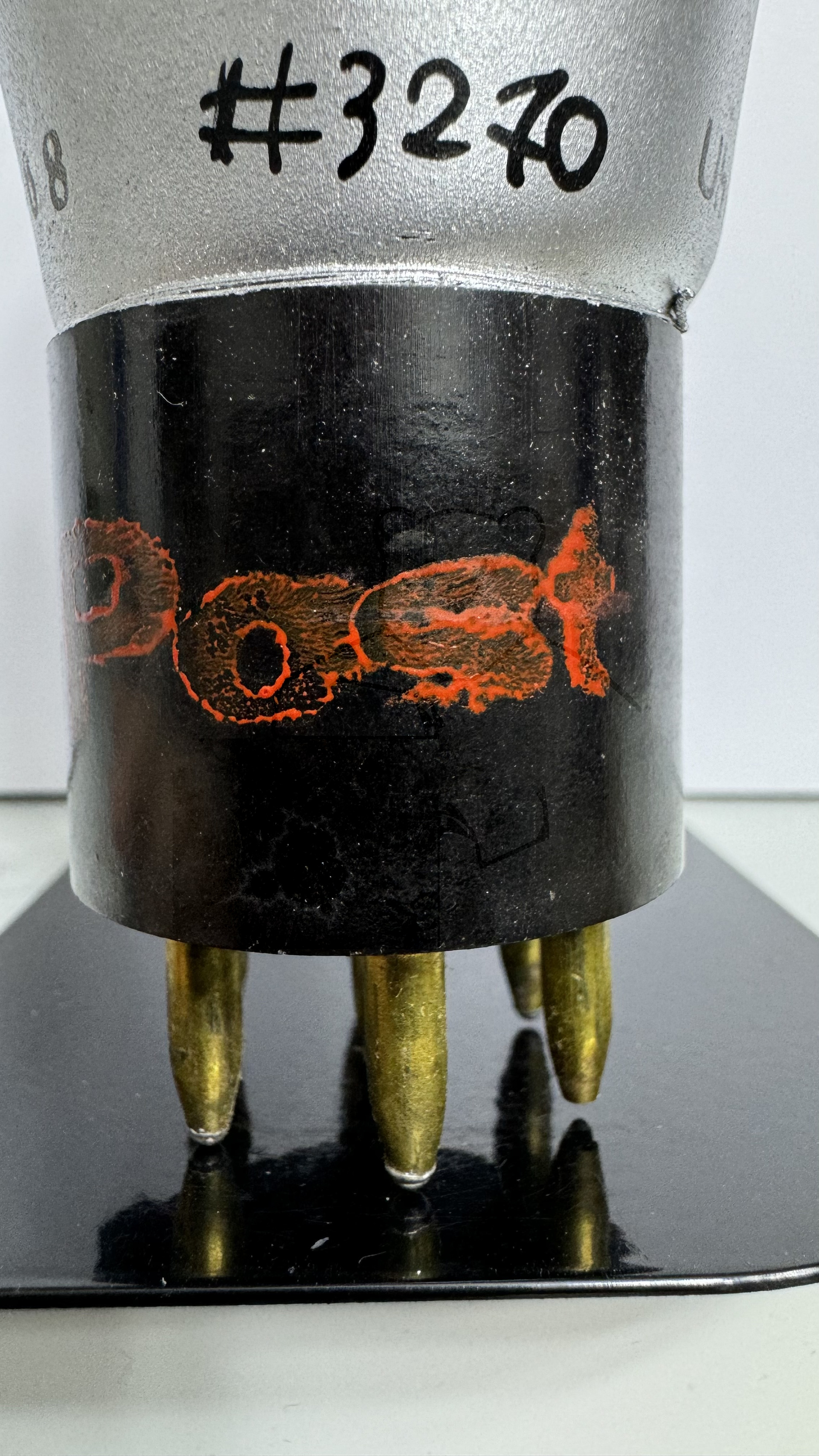

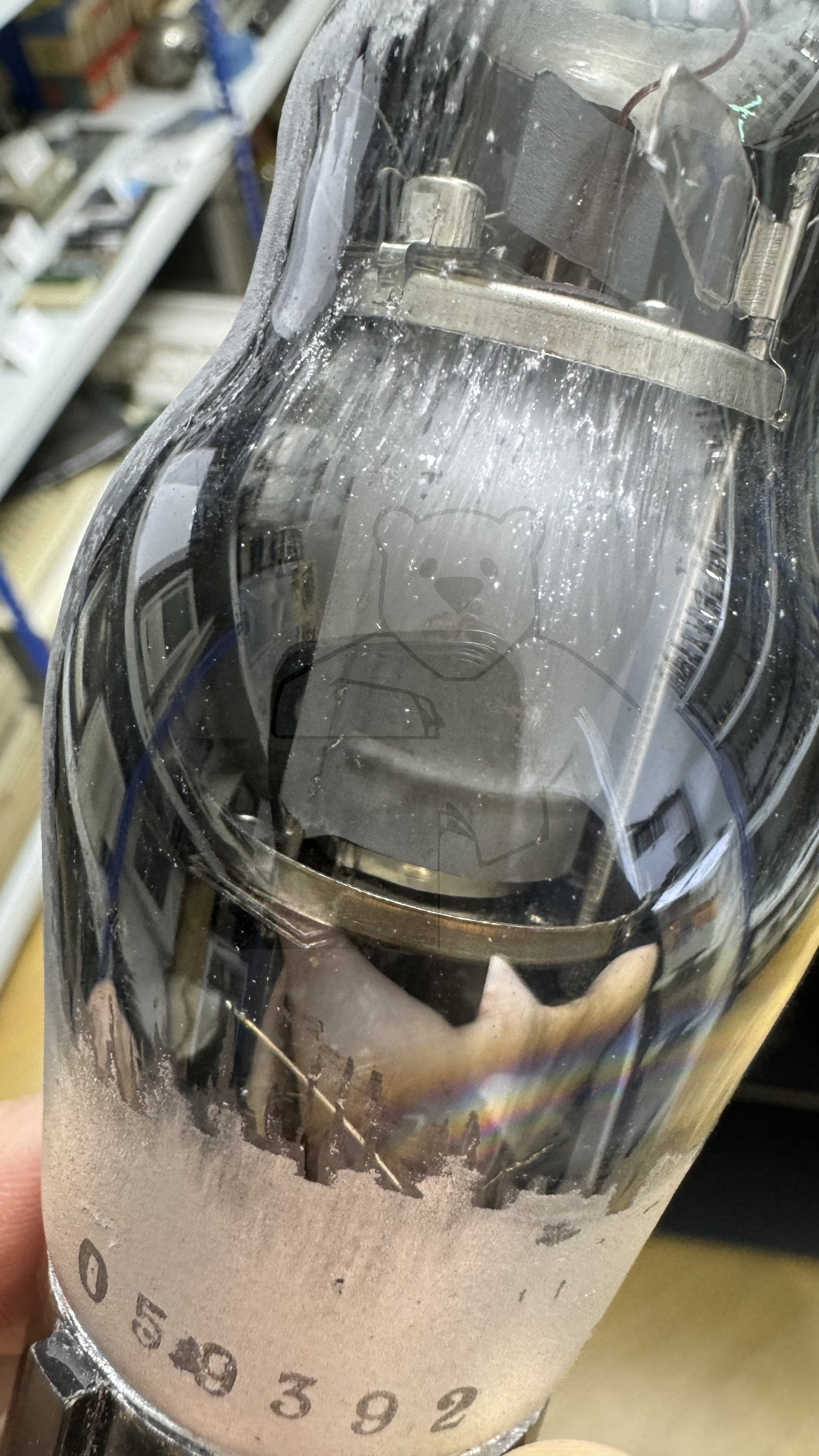

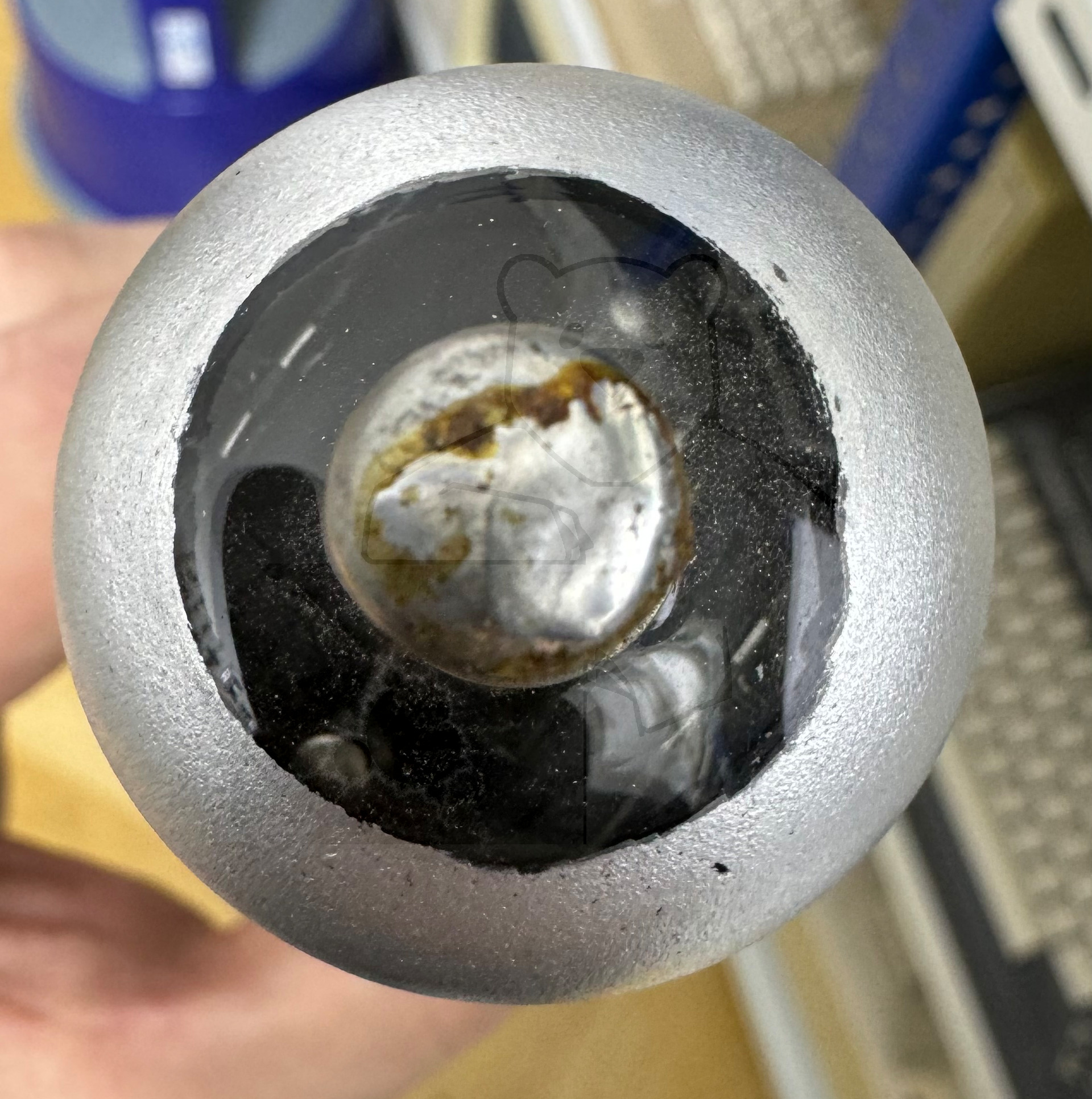

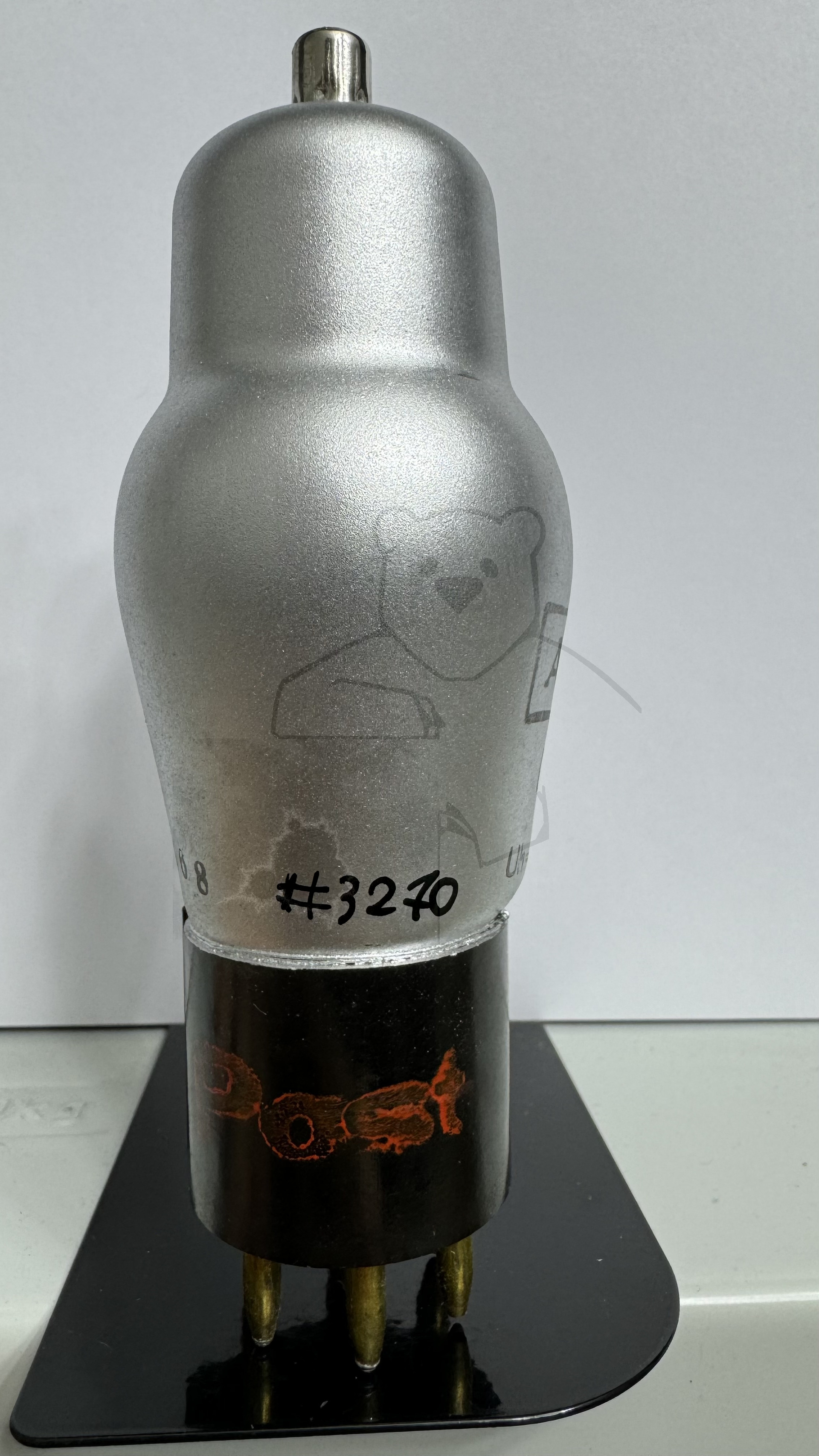

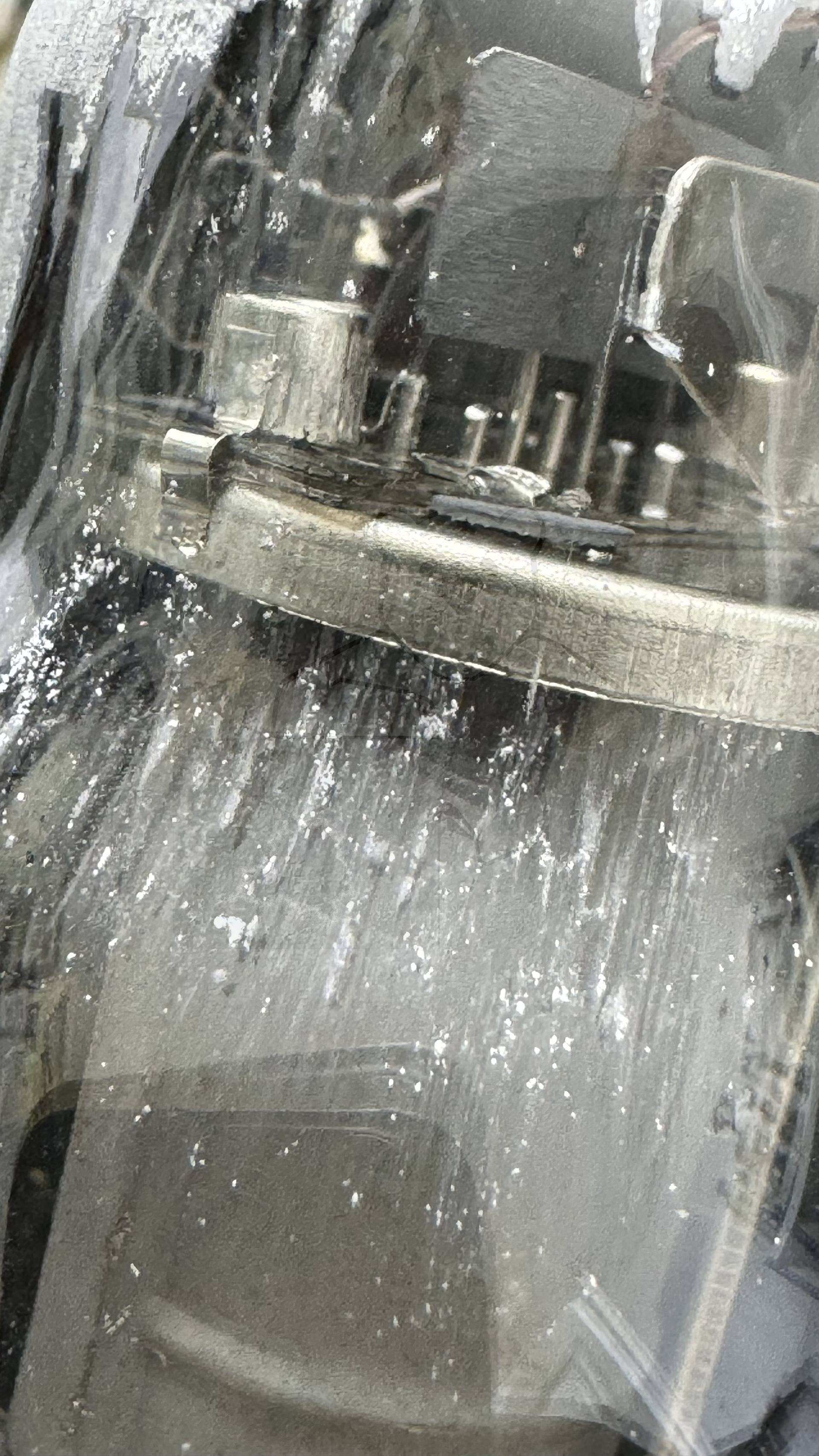

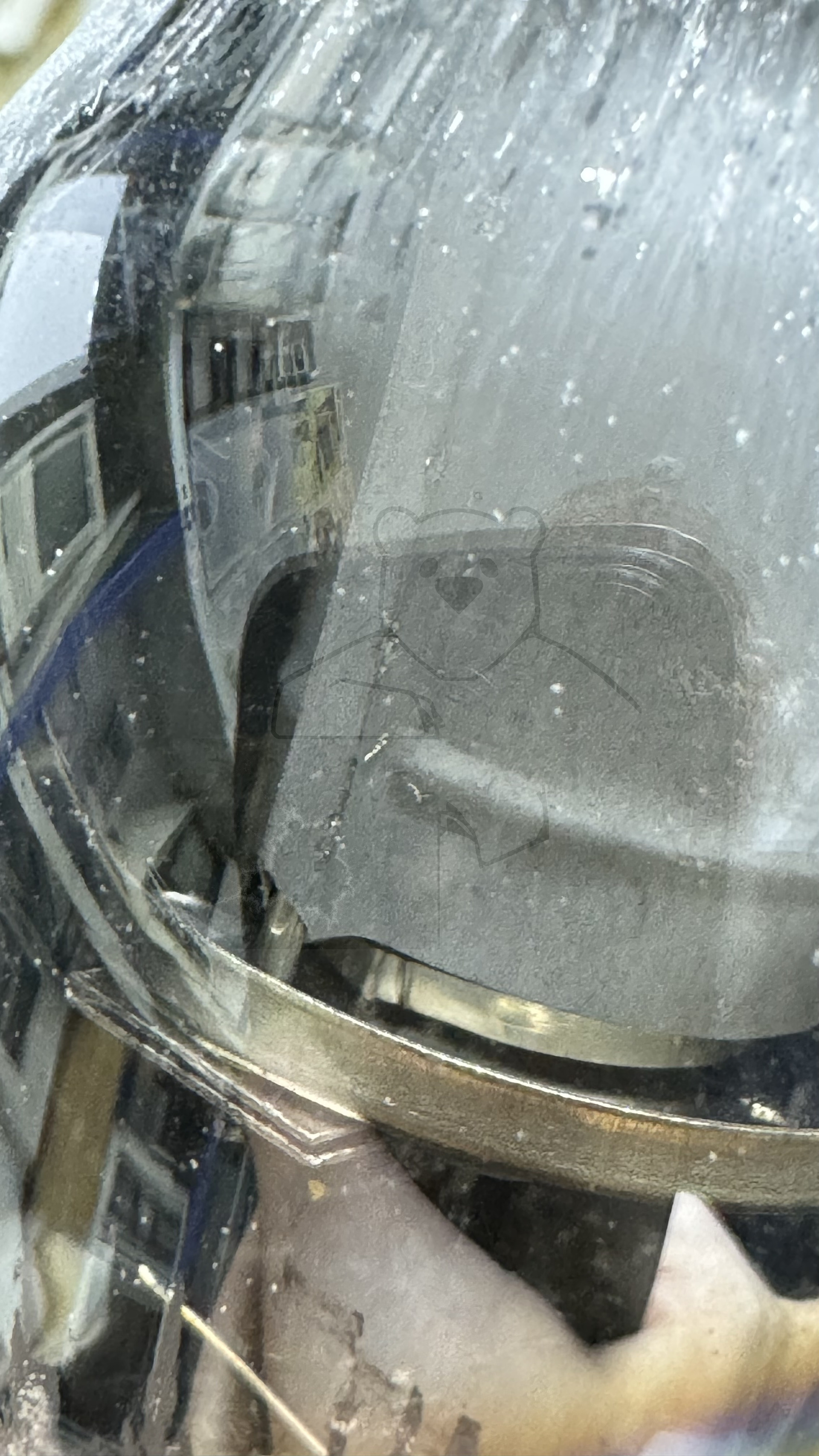

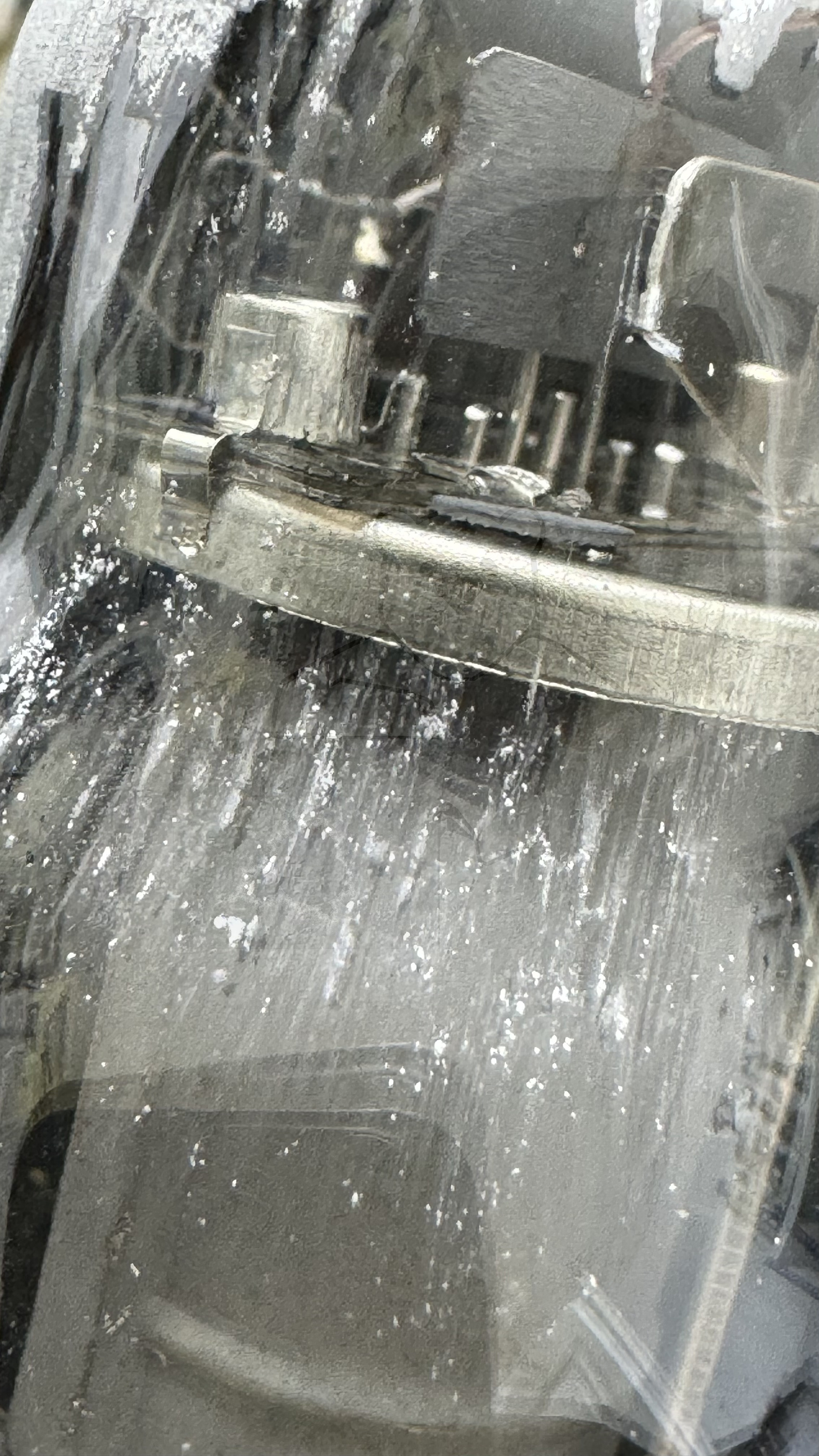

Daten und Bilder der Röhre: C3d

🔎 Beschreibung der Röhre: C3d

Name	C3d
Vergleichsname
Heizspannung (Volt)	18
Heizstrom (Ampère)	0,24
Art der Heizung	Indirekt

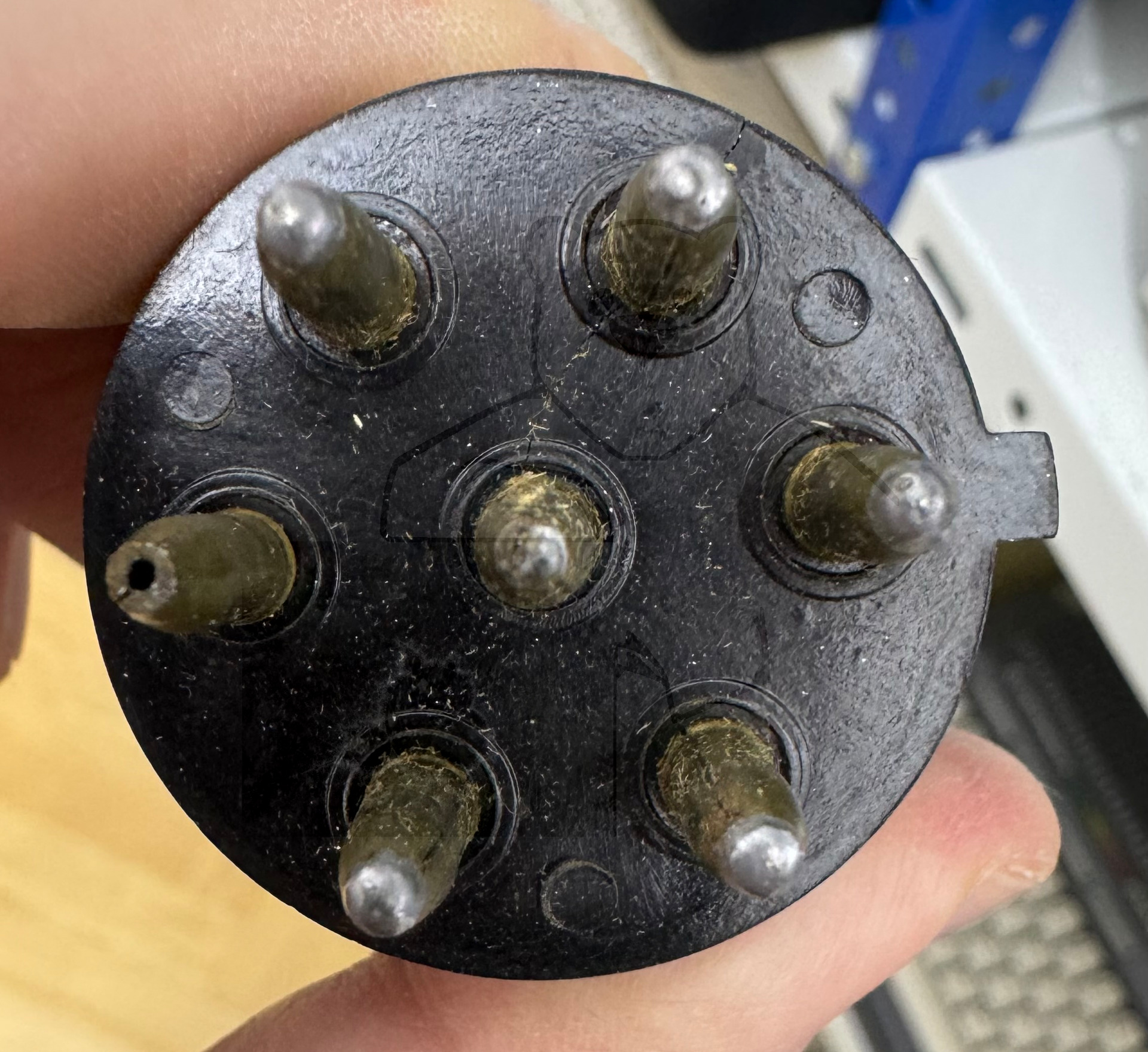

Röhren mit Sockel	→ Informationen zum Sockel: Postroehre, 7pol. → Liste aller Röhren mit: Postroehre, 7pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 08:57:43

🔎 Beschreibung der Systeme für die Röhre: C3d

	System 1
Kathode	5
Gitter 1	Kappe
Gitter 2	3
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	2, 6
Abschirmung	7
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

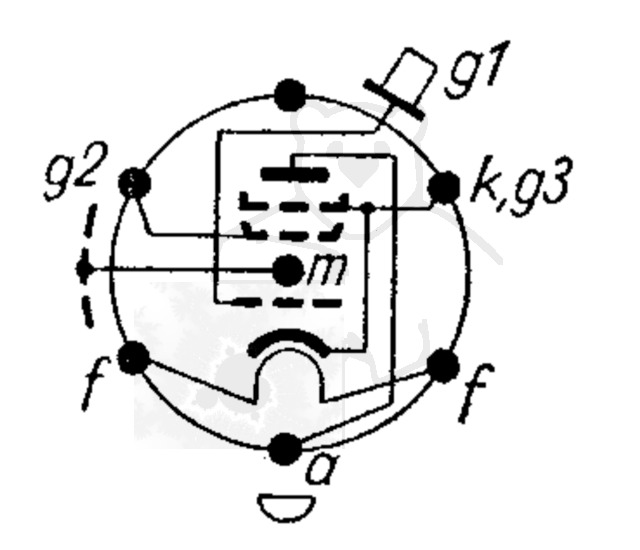

🔎 Sockelschaltung der C3d

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: C3d
Datenblatt C3d RFT.pdf (67 kB)
Pruefkarte C3d - Funke W19 Roehrenpruefer.pdf (168 kB)
Pruefkarte C3d - Neuberger RPM370 Roehrenmessgeraet.pdf (212 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
