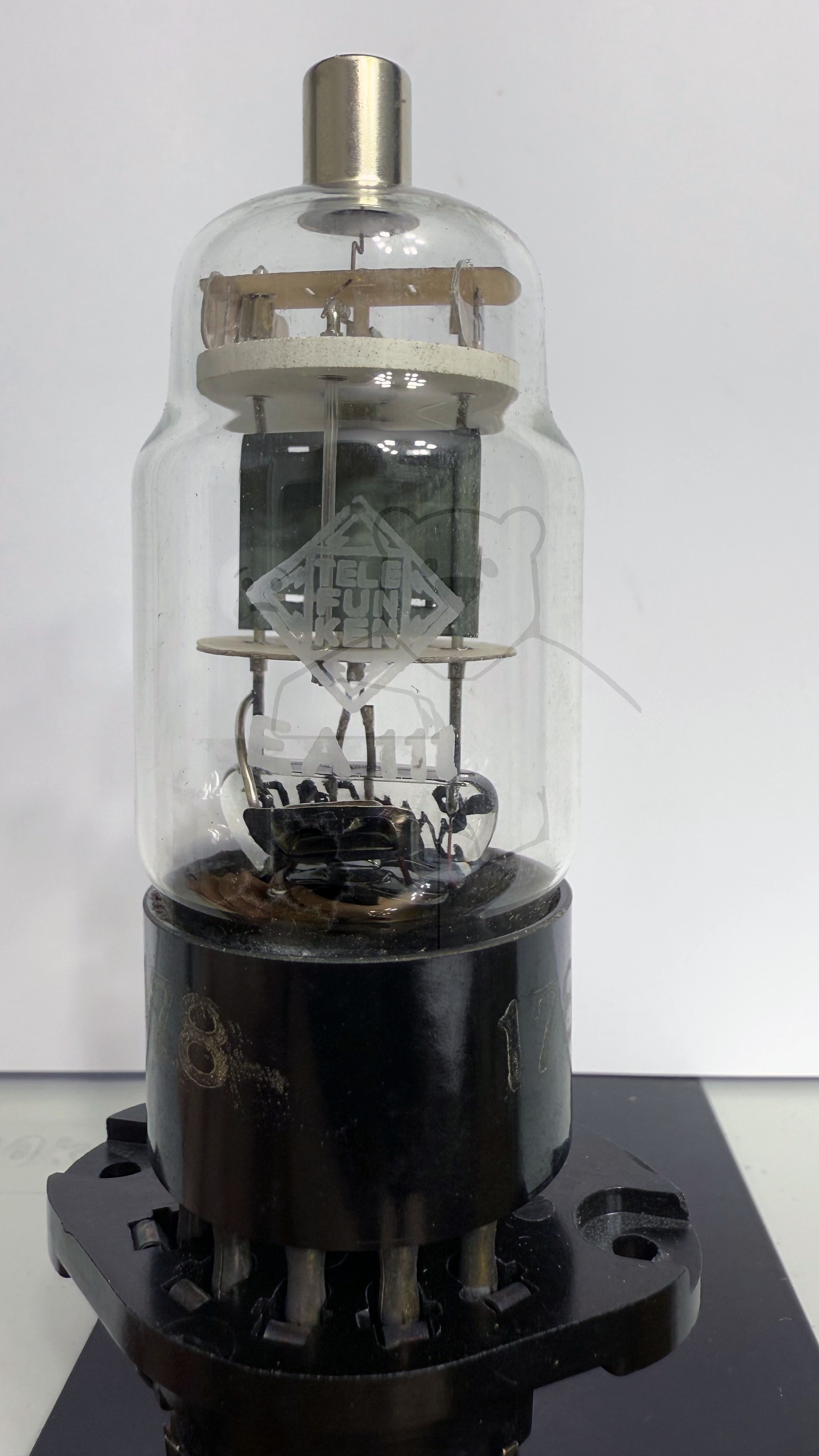

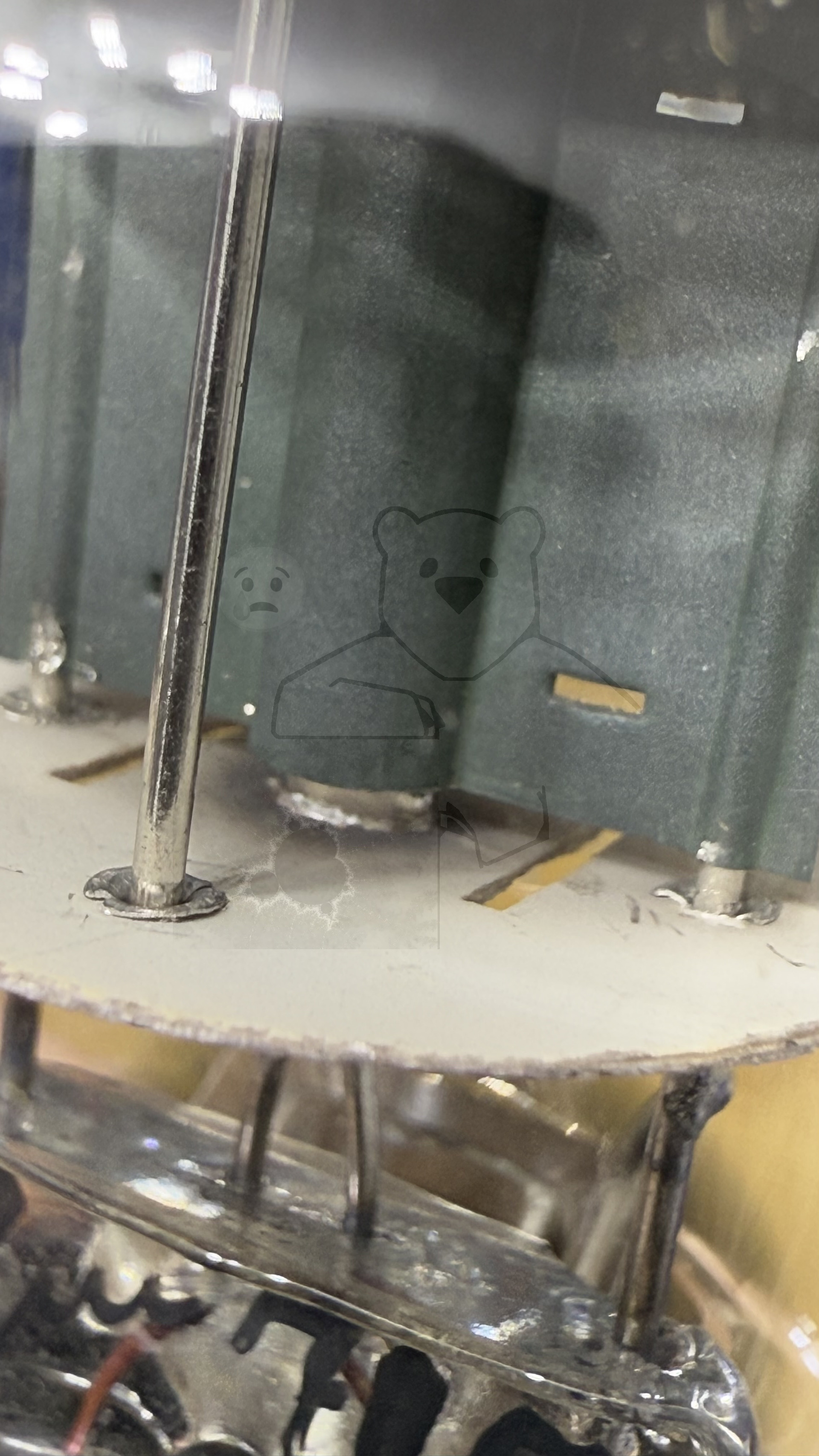

Daten und Bilder der Röhre: EA111

🔎 Beschreibung der Röhre: EA111 Inventarnummer: 07260

Name	→ EA111
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,4
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Informationen Röhrentyp

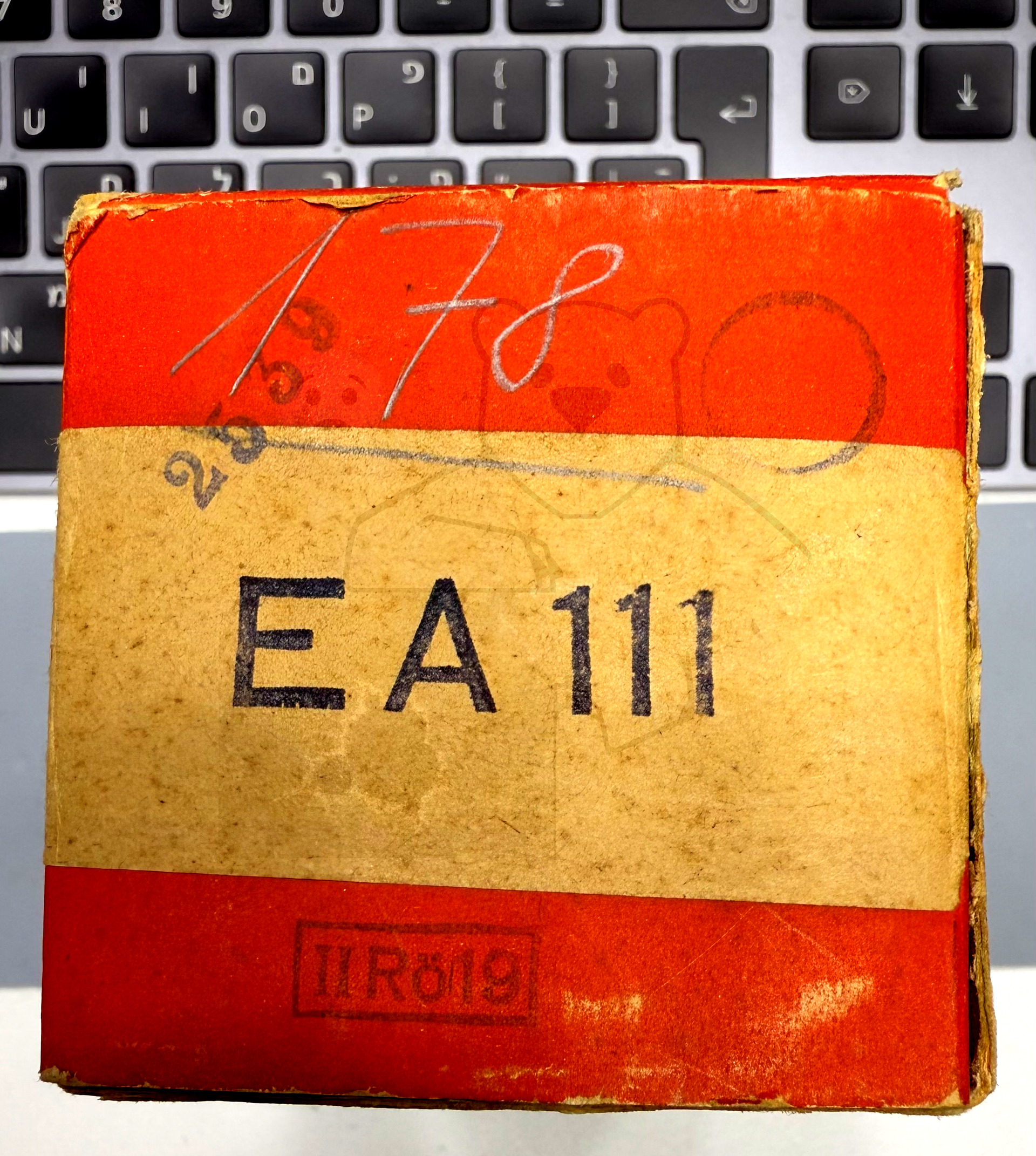

Informationen	Auf der Packung: II Rö 19

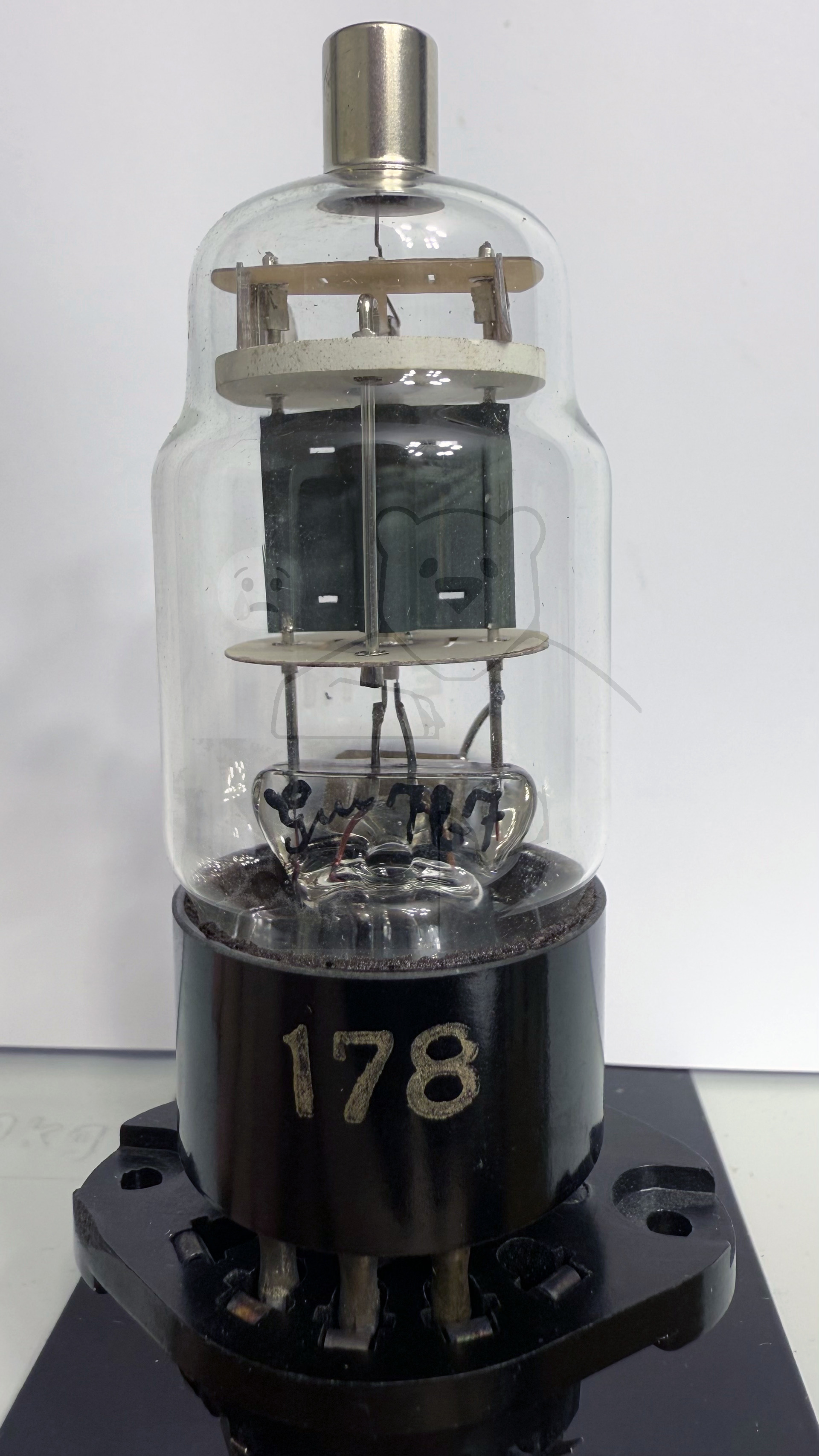

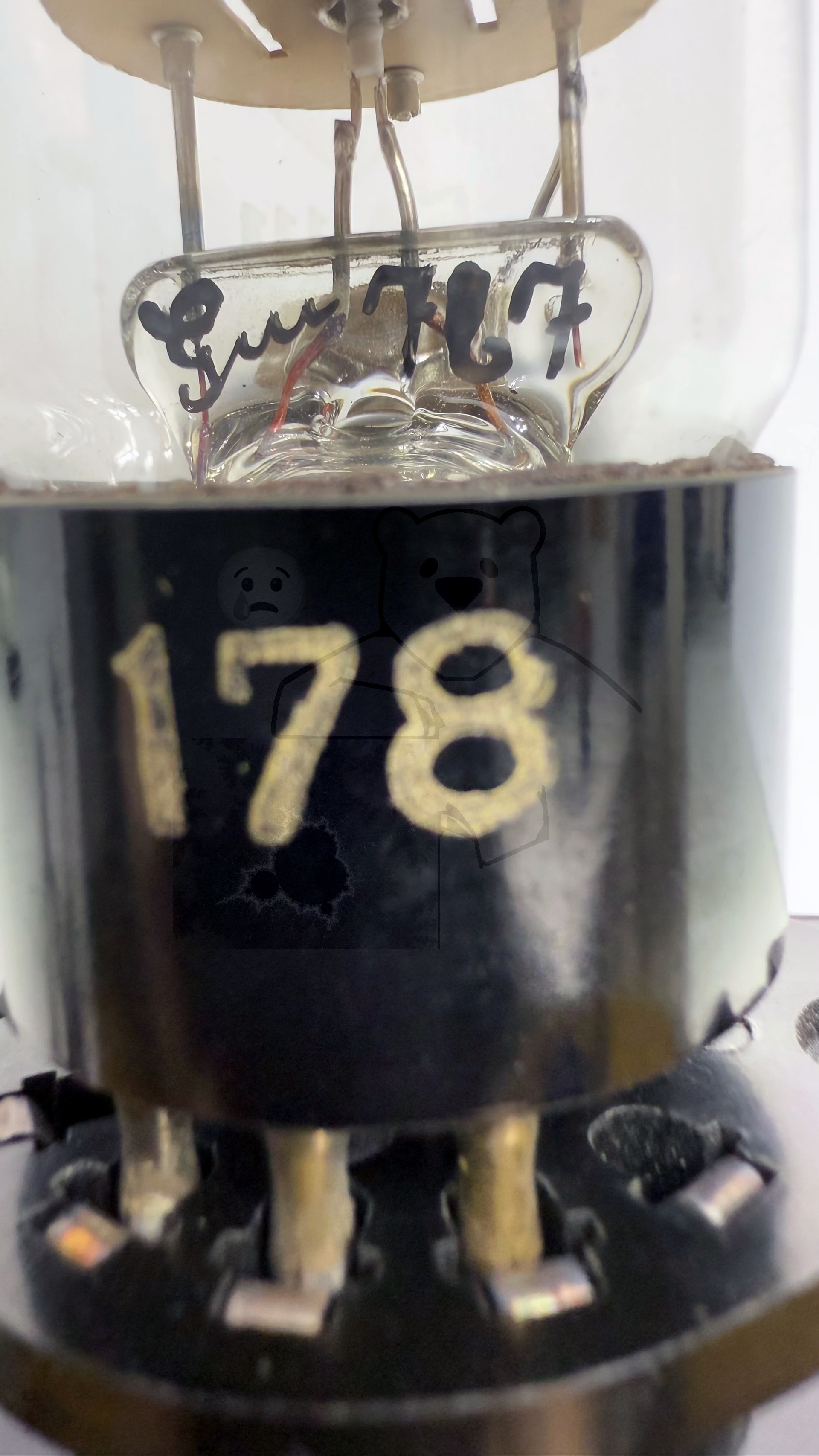

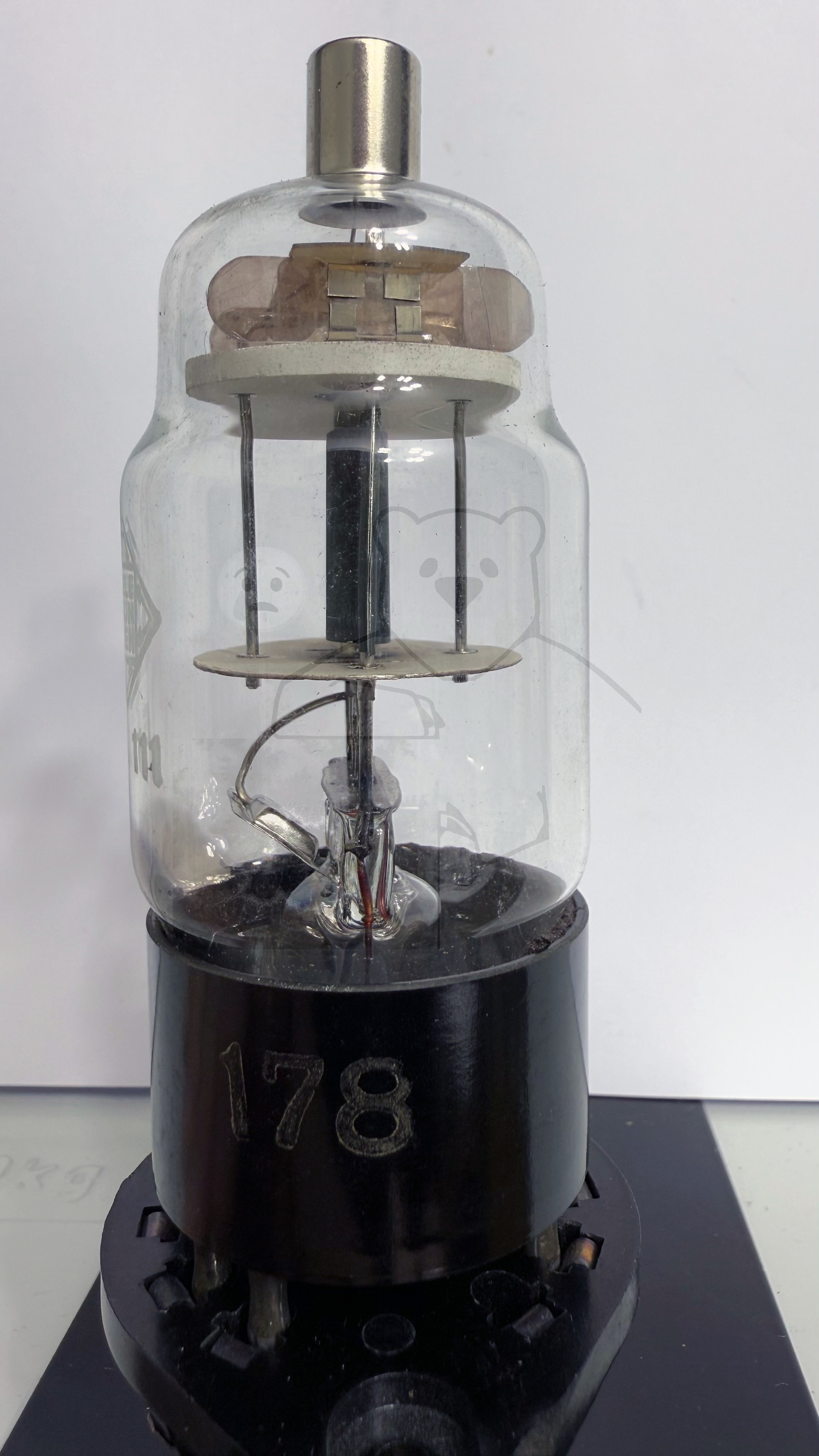

Kenn Nummer	178

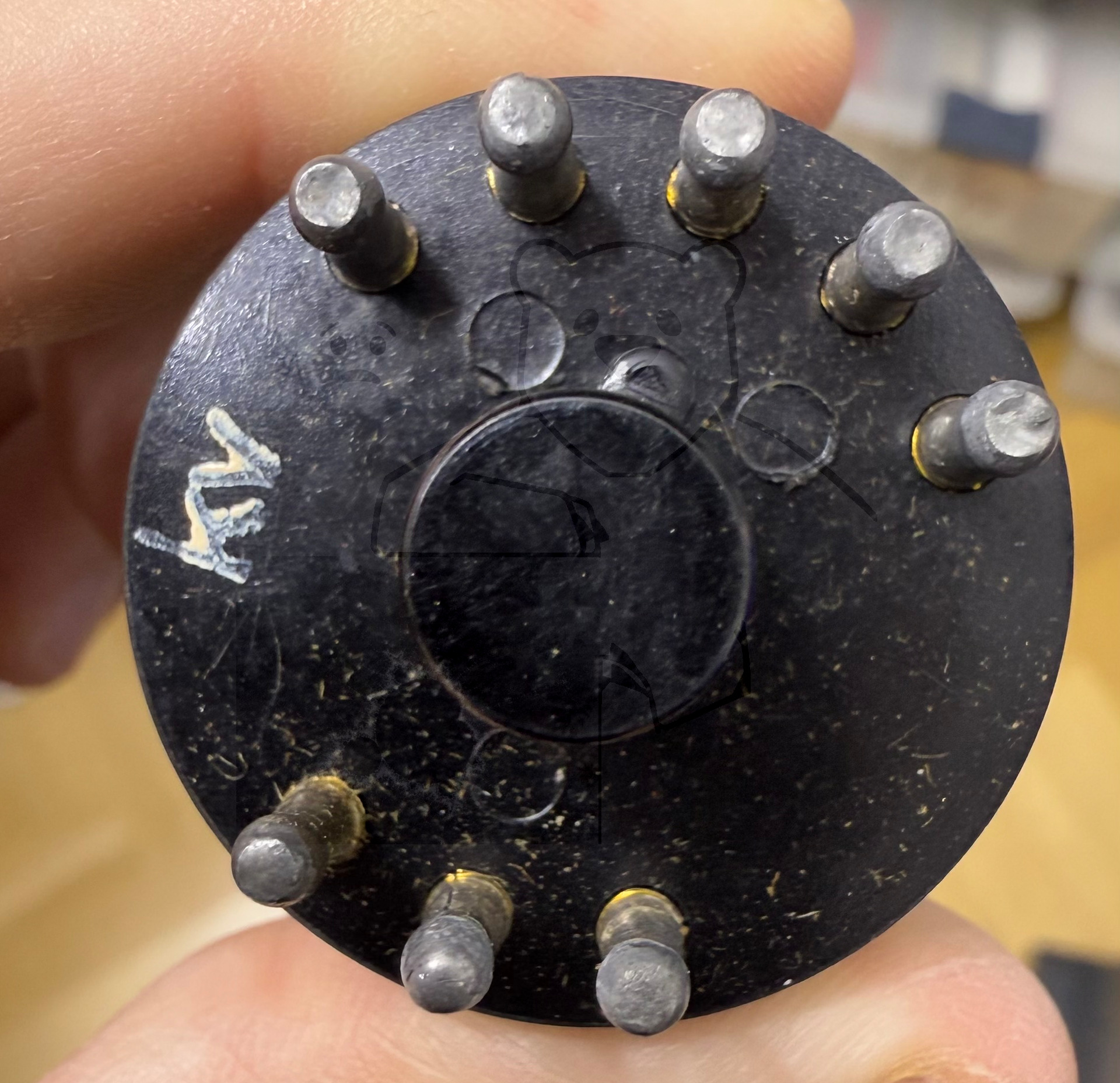

Ätz- Produktionscode	kv
Serien Nummer

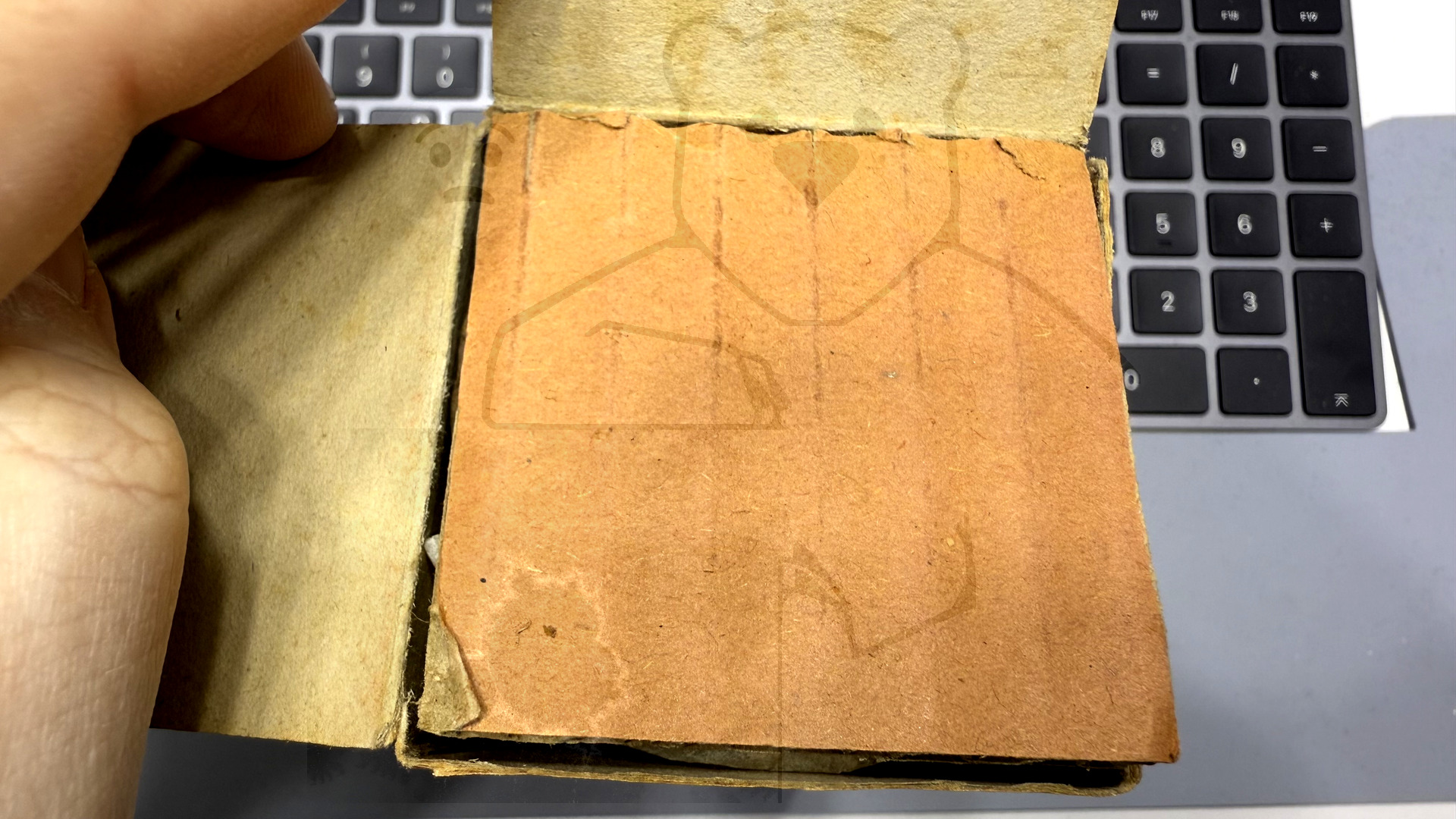

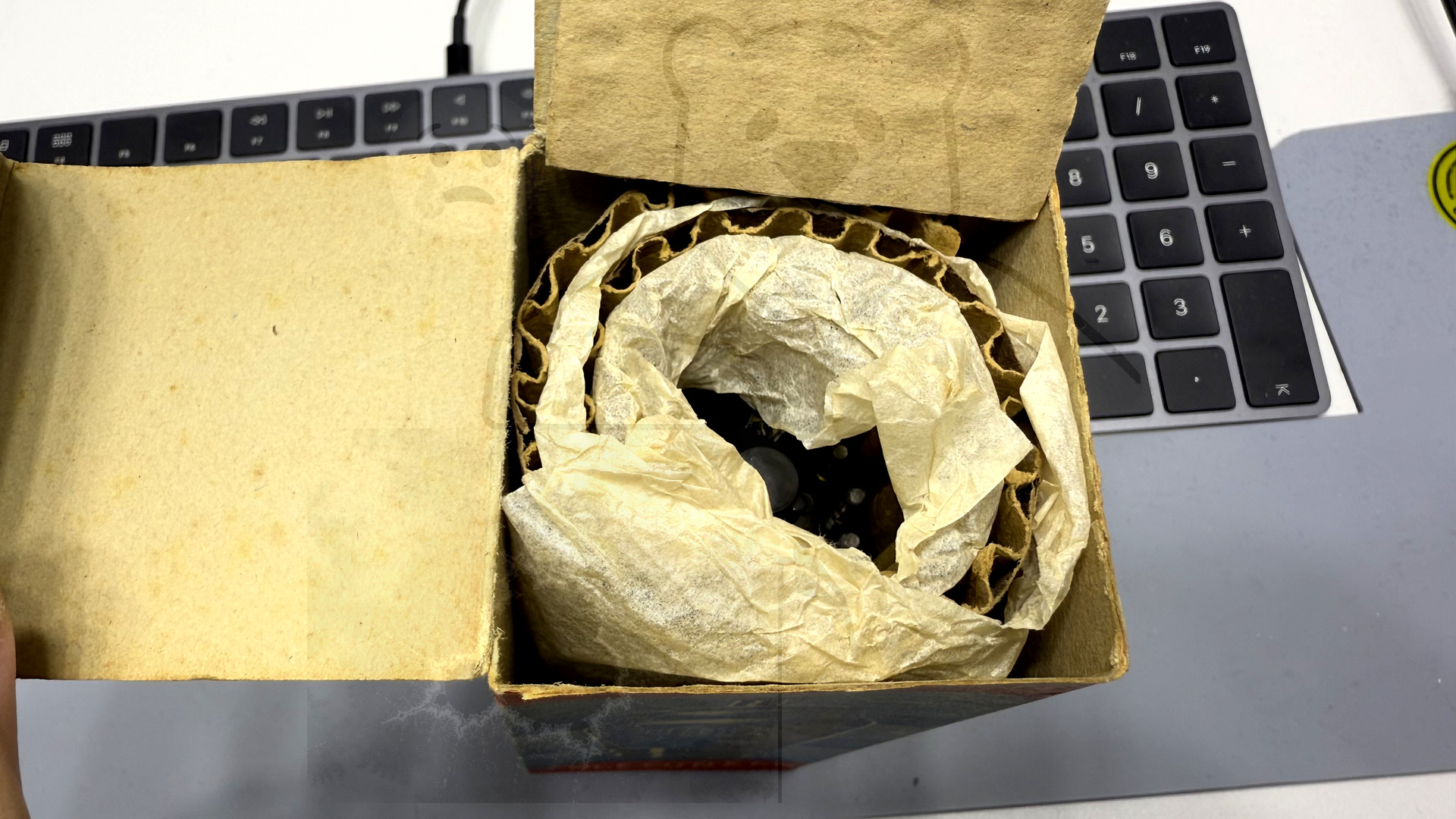

Verpackung	Originalverpackung
Getestet
Hoheitszeichen	Wehrmacht Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S128

🔎 Beschreibung der Systeme für die Röhre: EA111

	System 1
Kathode	Kappe
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Impulsgleichrichter

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EA111

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EA111
Datenblatt EA111 Telefunken.pdf (53 kB)
Pruefkarte EA111 - Funke W19 Roehrenpruefer.pdf (135 kB)
