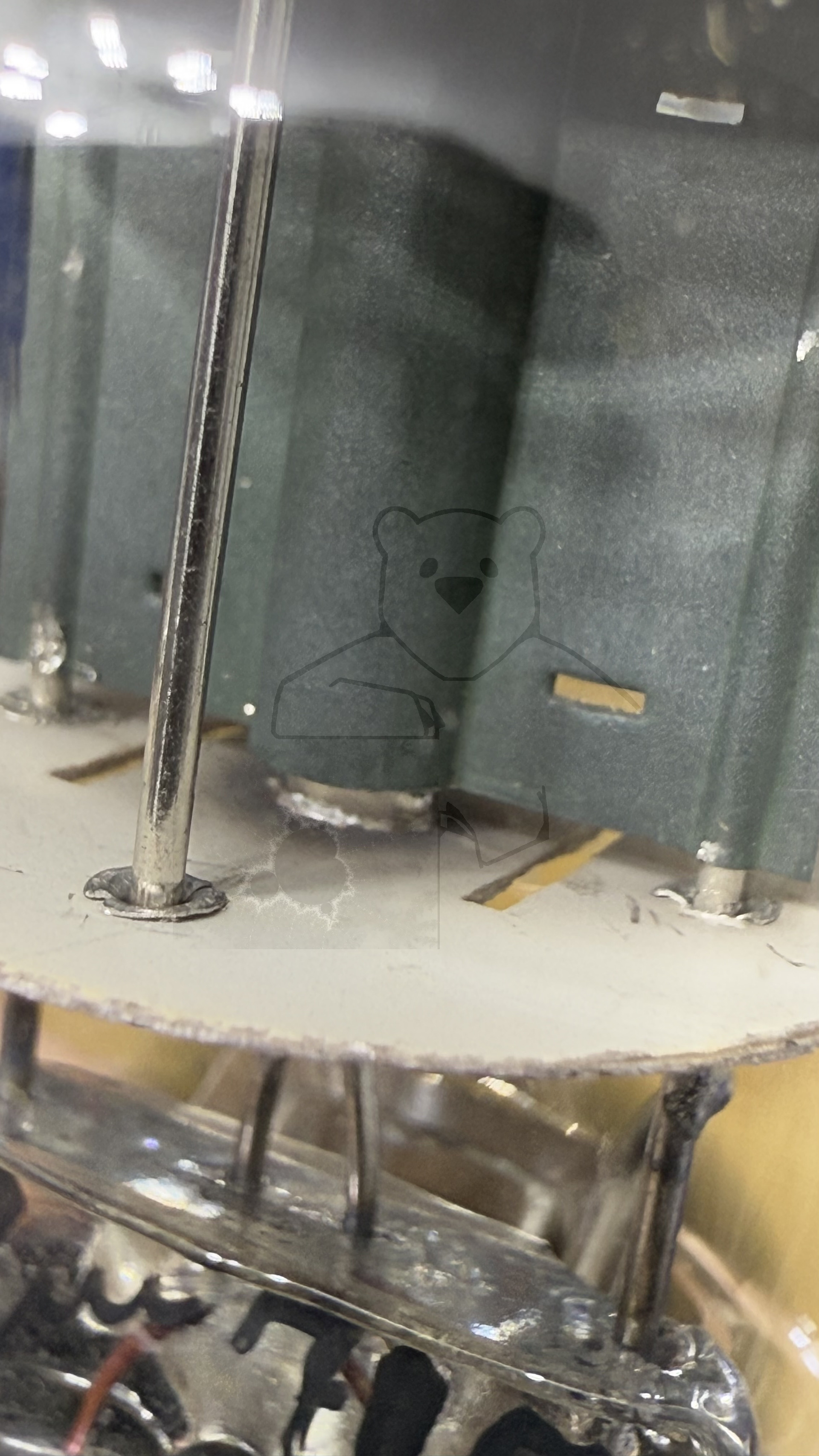

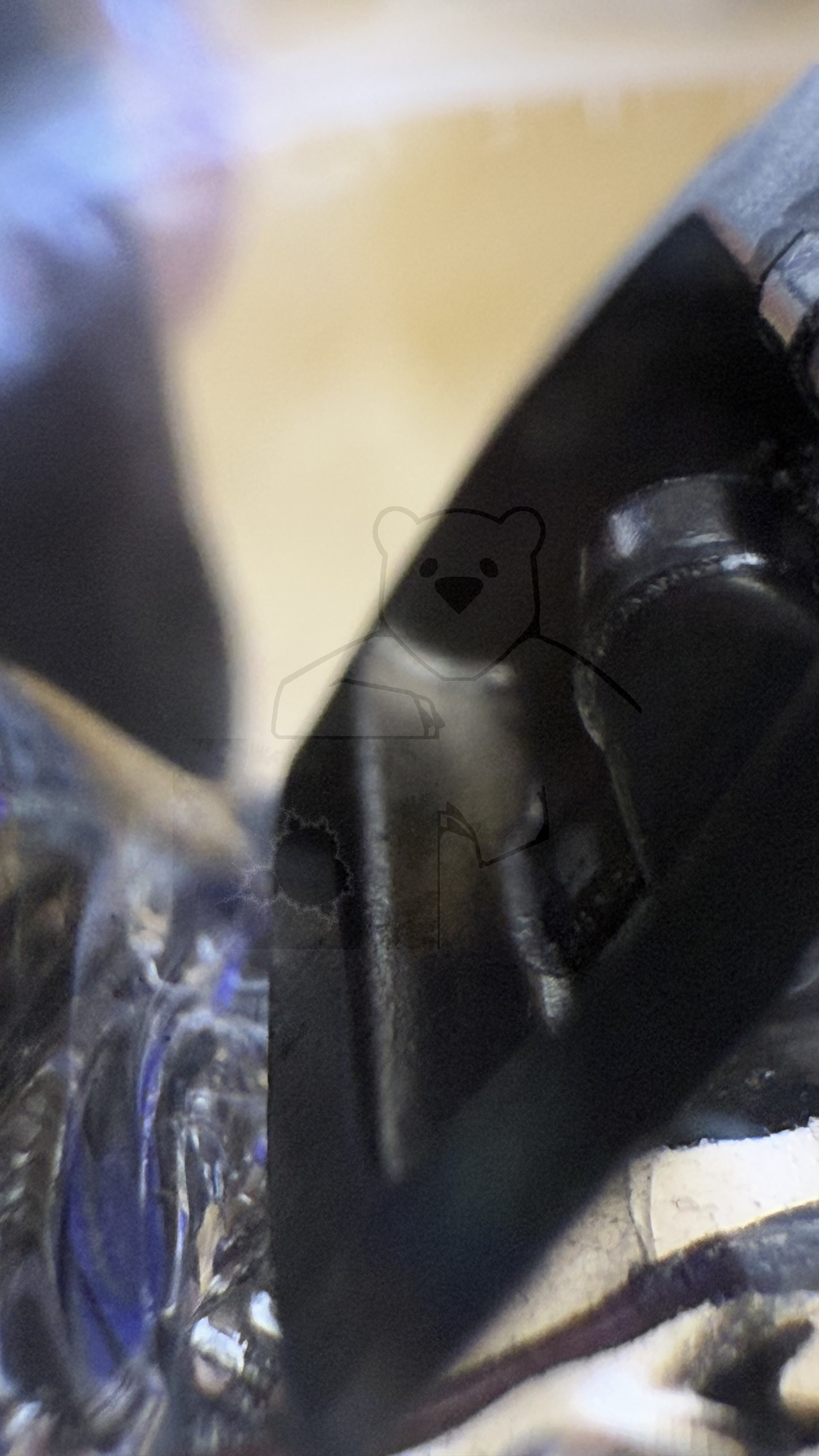

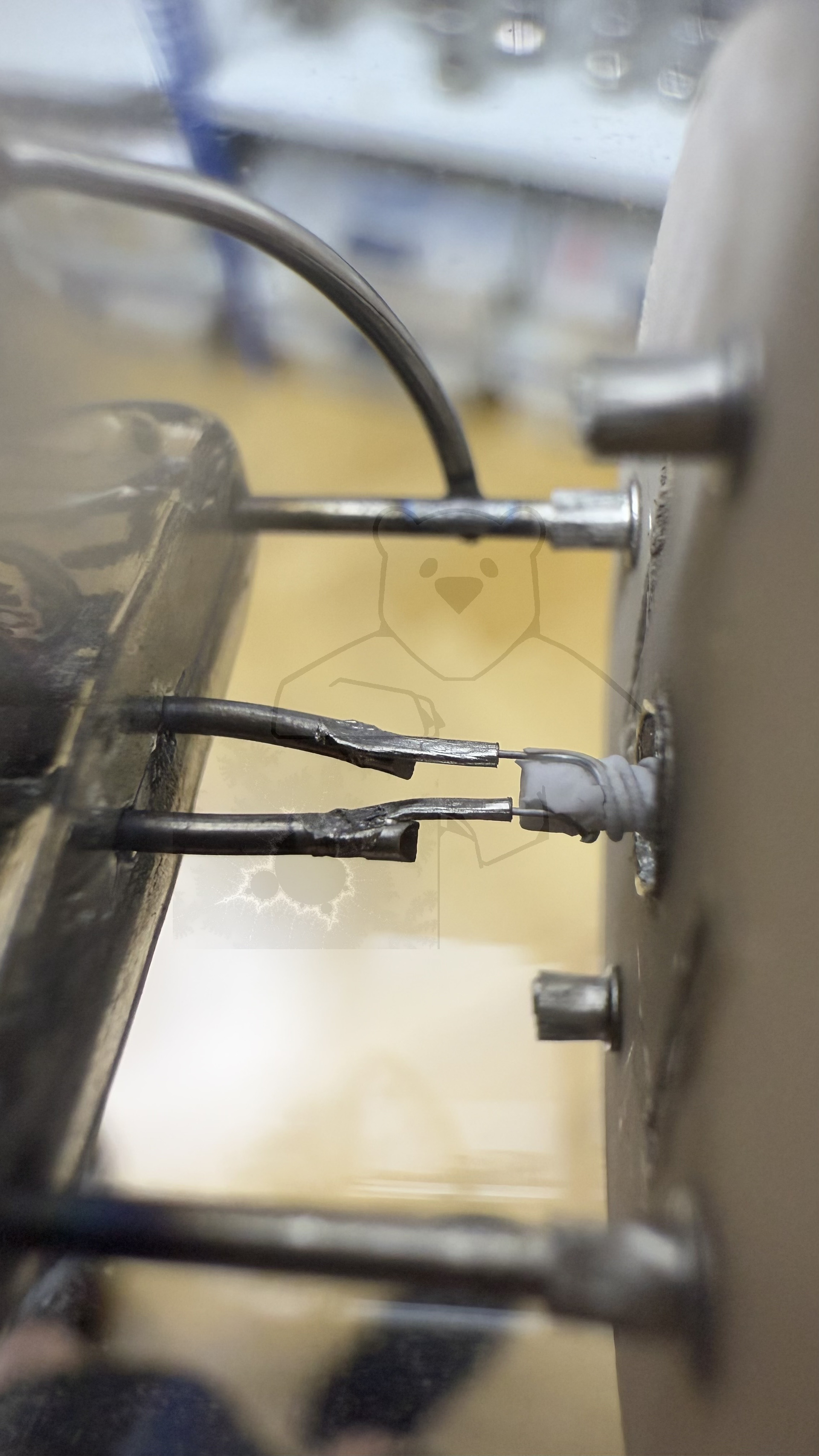

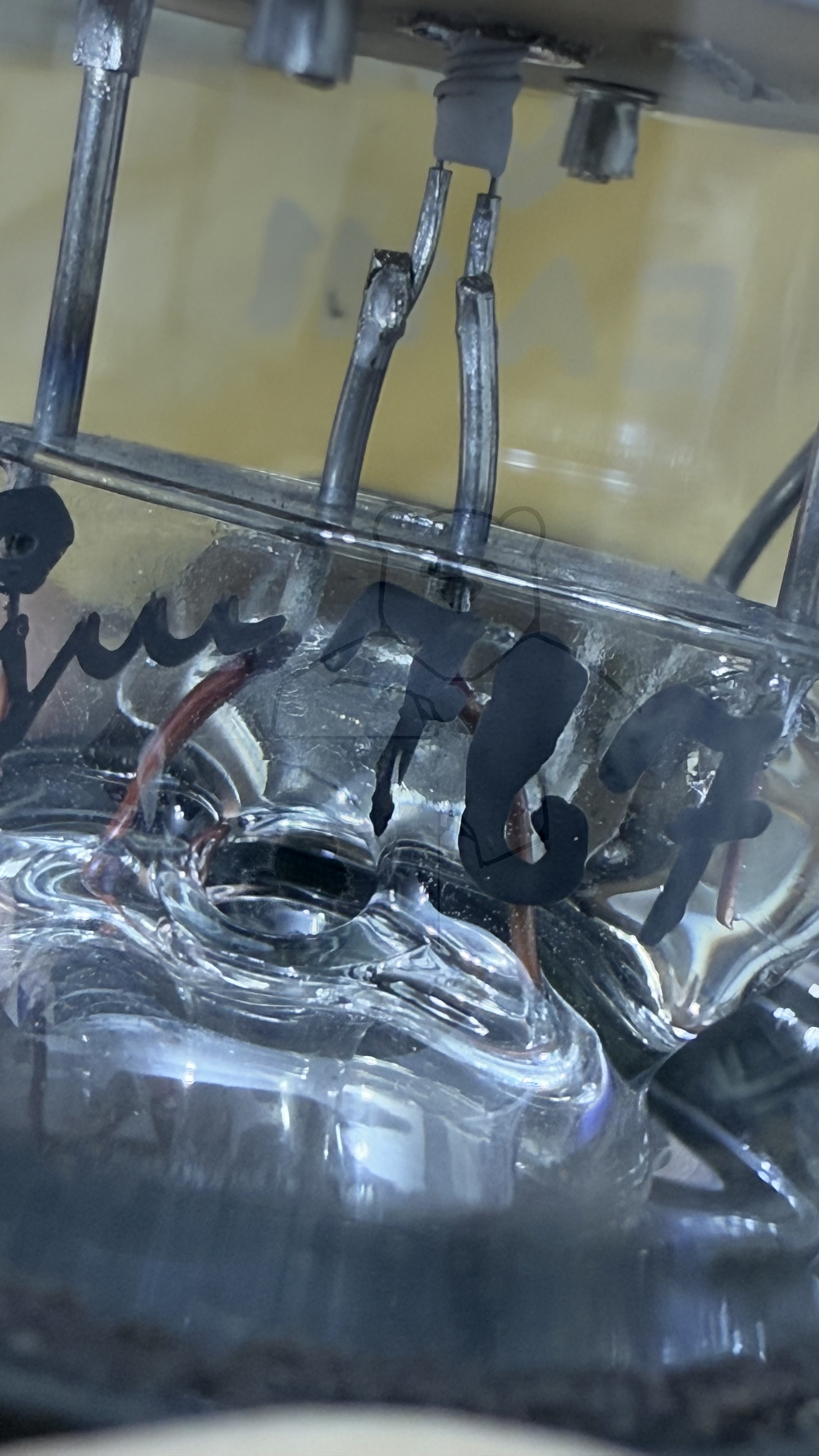

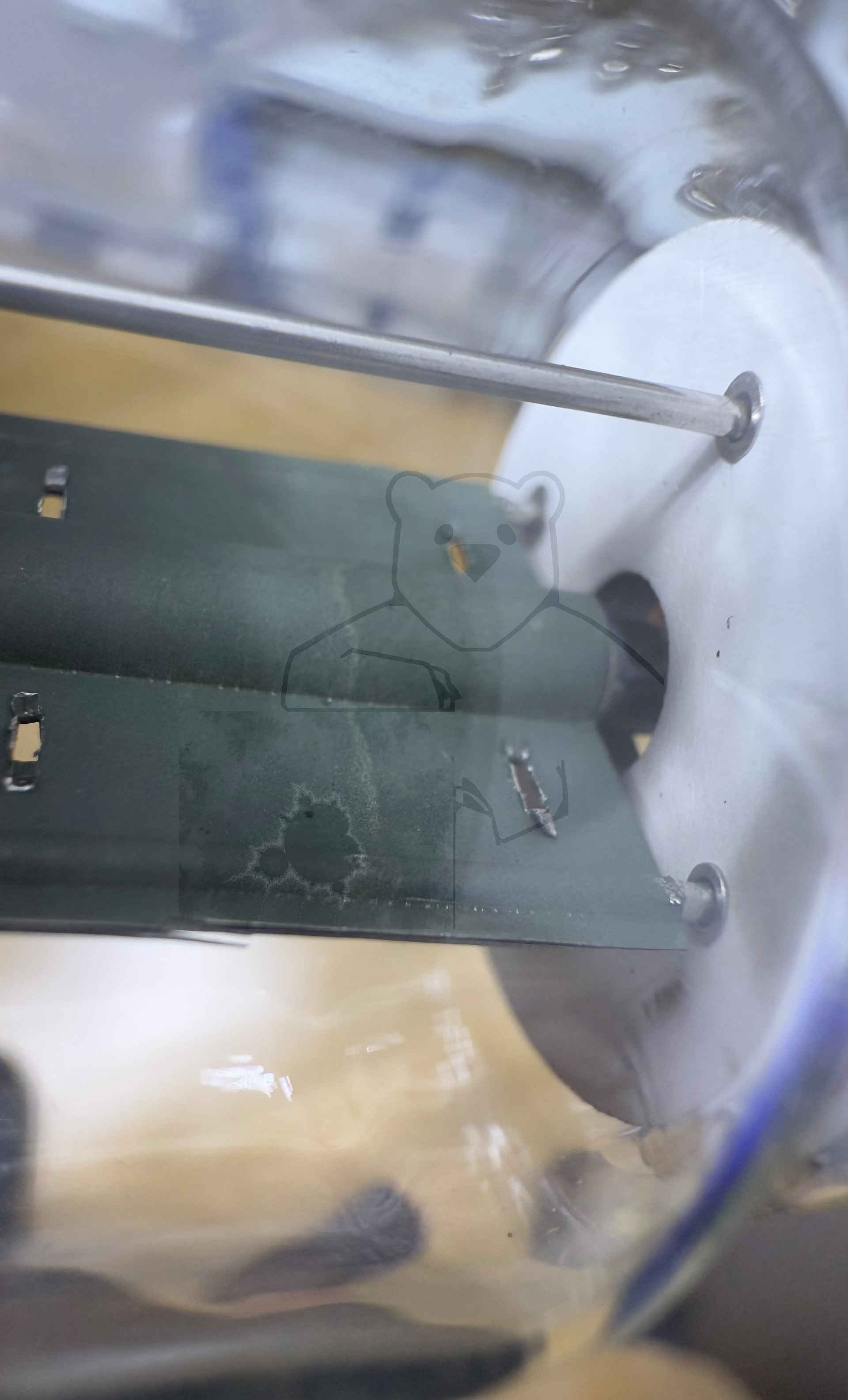

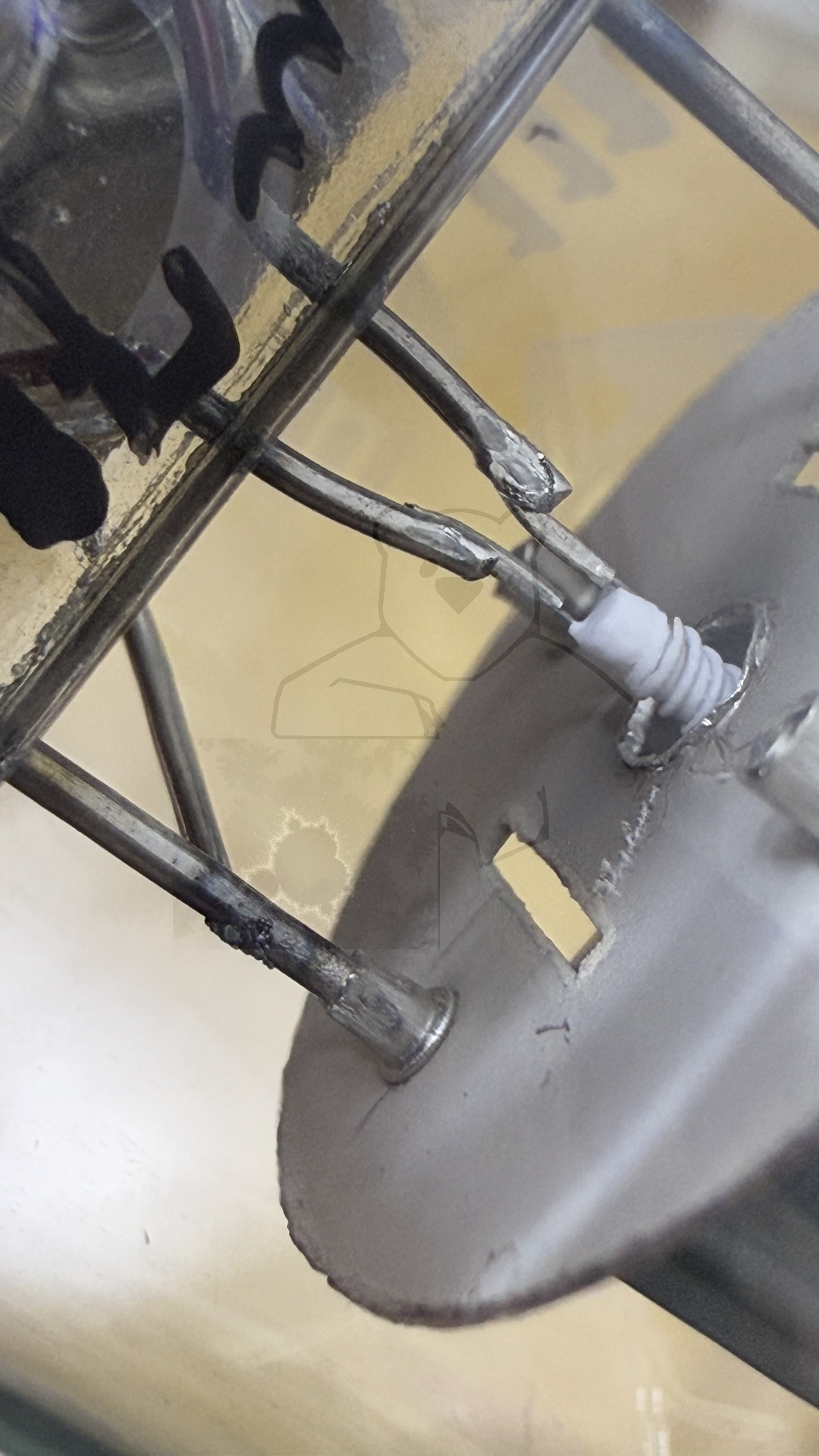

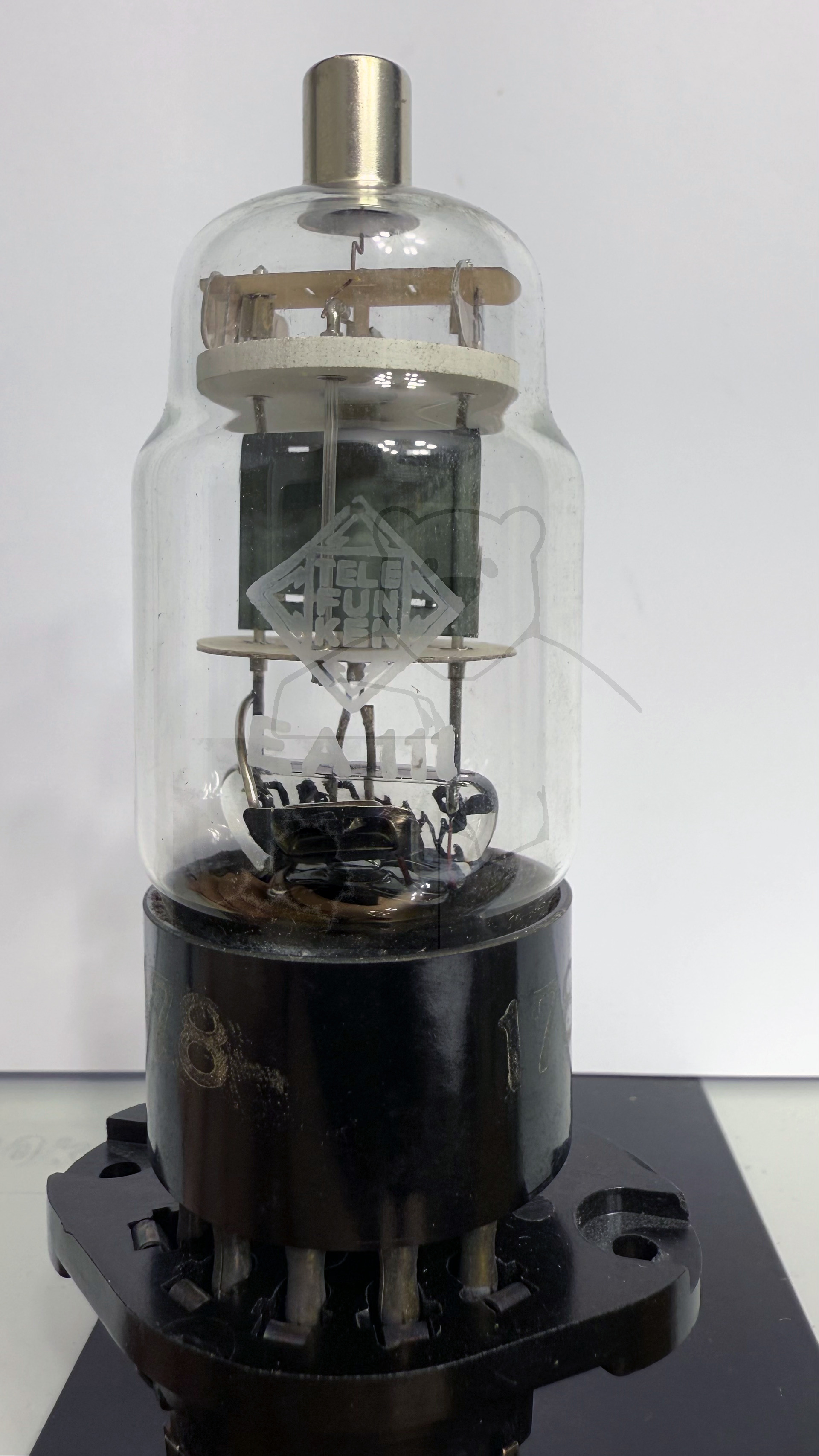

Daten und Bilder der Röhre: EA111

🔎 Beschreibung der Röhre: EA111

Name	EA111
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,4
Art der Heizung	Indirekt

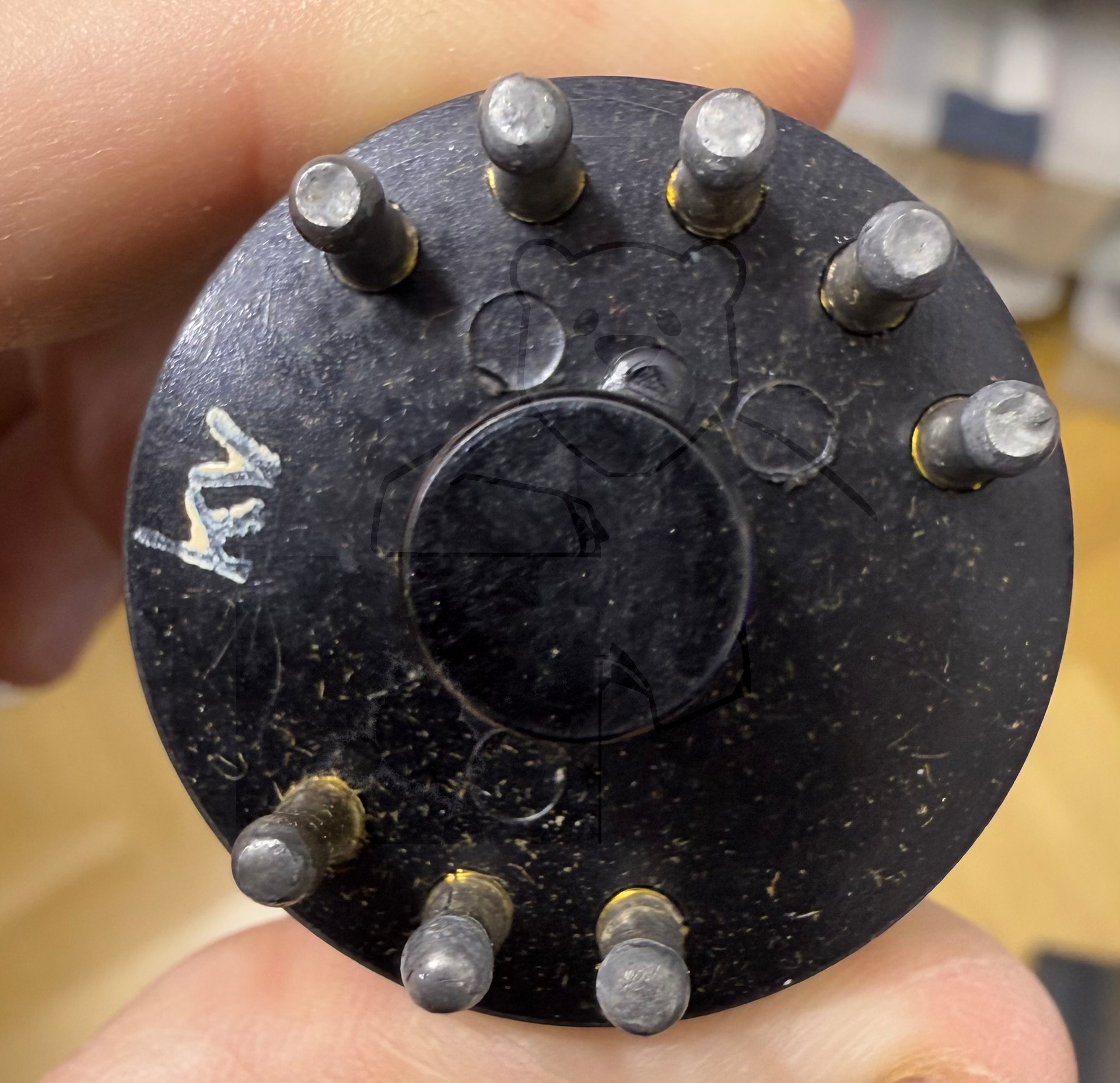

Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 20:25:14

🔎 Beschreibung der Systeme für die Röhre: EA111

	System 1
Kathode	Kappe
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Impulsgleichrichter

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

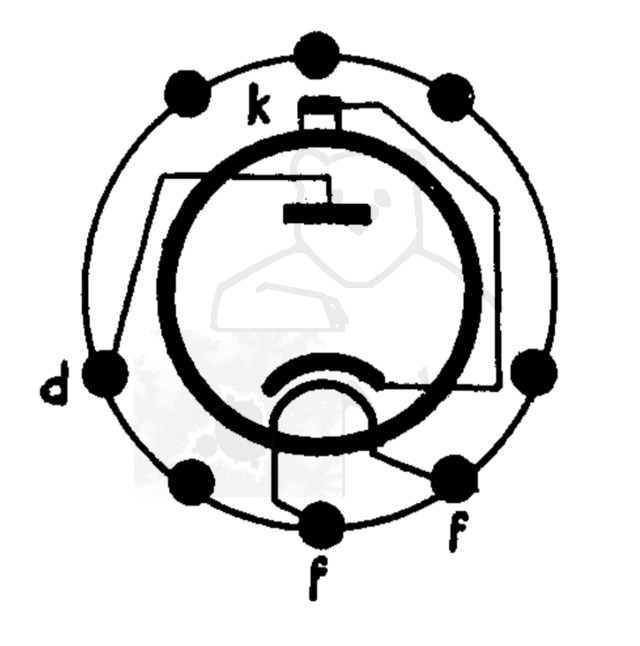

🔎 Sockelschaltung der EA111

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EA111
Datenblatt EA111 Telefunken.pdf (53 kB)
Pruefkarte EA111 - Funke W19 Roehrenpruefer.pdf (135 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
