Daten und Bilder der Röhre: QQE03/12

🔎 Beschreibung der Röhre: QQE03/12 Inventarnummer: 07248

Name	→ QQE03/12
Vergleichsname	→ 6360 → RS1029
Hersteller	→ Valvo (Blaue Reihe)
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	0,82 oder 0,41
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Informationen	Valvo Blaue Reihe - Röhren für Luft- und Seefahrt
Kenn Nummer	6327
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S125a

🔎 Beschreibung der Systeme für die Röhre: QQE03/12

	System 1	System 2
Kathode	2	2
Gitter 1	1	3
Gitter 2	7	7
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	8
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 9	4, 5 - Mittelanzapfung auf Stift 9
Abschirmung	2	2
Funktion	→ Senderoehre, Tetrode	→ Senderoehre, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der QQE03/12

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: QQE03/12
Datenblatt QQE03-12 Lamina [www.tubedata.info].pdf (3680 kB)
Datenblatt QQE03-12 Philips.pdf (731 kB)
Datenblatt QQE03-12 Tesla Version 2 [www.tubedata.info].pdf (784 kB)
Datenblatt QQE03-12 Valvo.pdf (381 kB)
Pruefkarte QQE03-12 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (228 kB)
Pruefkarte QQE03-12 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (212 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: QQE03/12

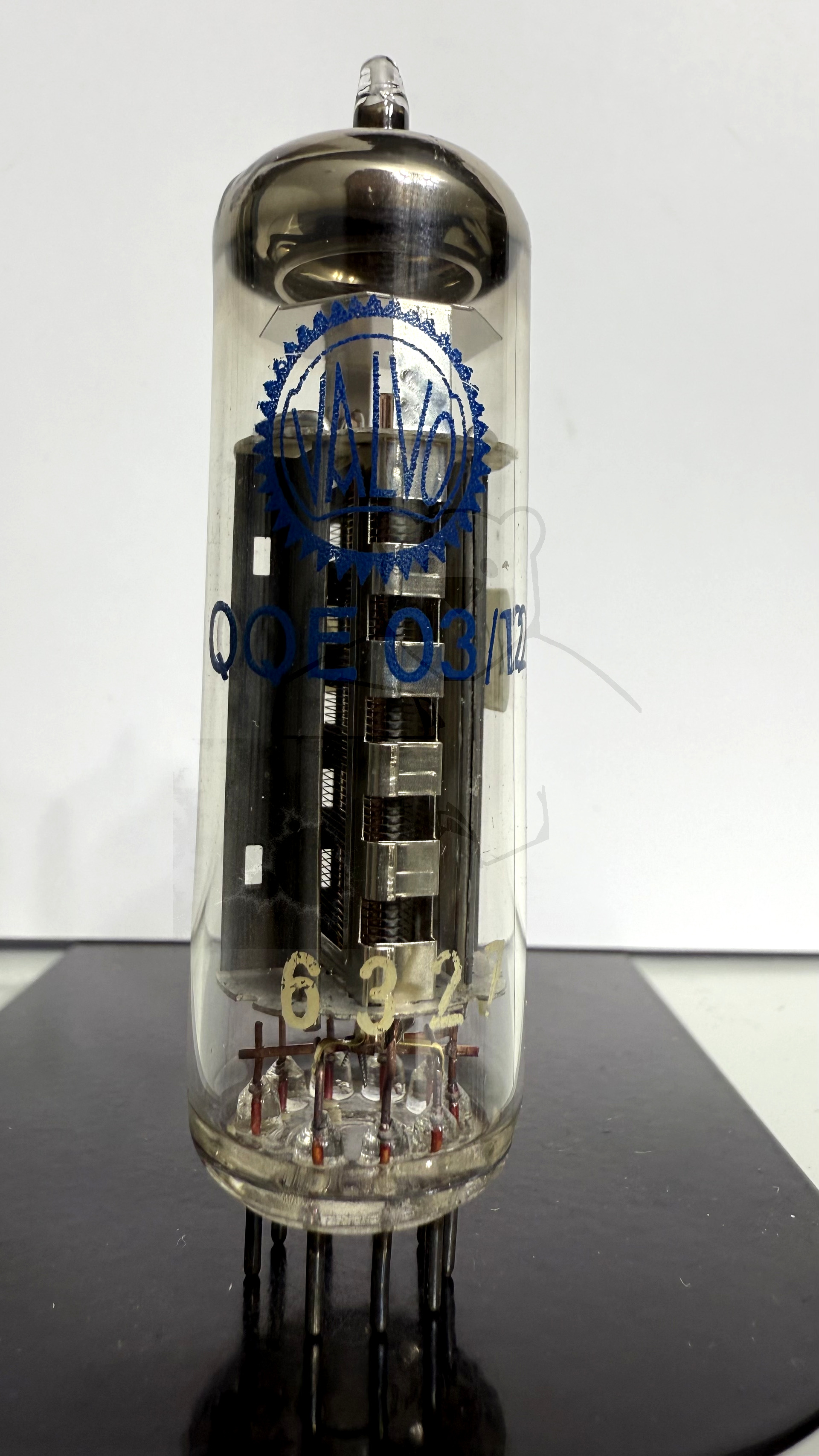

Röhre QQE03-12 #7248 Bild 1
