đ Beschreibung der Röhre: 6360
| Name | 6360 |
| Vergleichsname | â QQE03/12 â RS1029 |
| Heizspannung (Volt) | 6,3 oder 12,6 |
| Heizstrom (AmpĂšre) | 0,82 oder 0,41 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| ZusÀtzliche Informationen | Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung. |
| Letzte Ănderung | 05.06.2018 18:26:07 |
đ Beschreibung der Systeme fĂŒr die Röhre: 6360
| System 1 | System 2 | |
| Kathode | 2 | 2 |
| Gitter 1 | 1 | 3 |
| Gitter 2 | 7 | 7 |
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 8 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 - Mittelanzapfung auf Stift 9 | 4, 5 - Mittelanzapfung auf Stift 9 |
| Abschirmung | 2 | 2 |
| Funktion | â Senderoehre, Tetrode |
â Senderoehre, Tetrode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

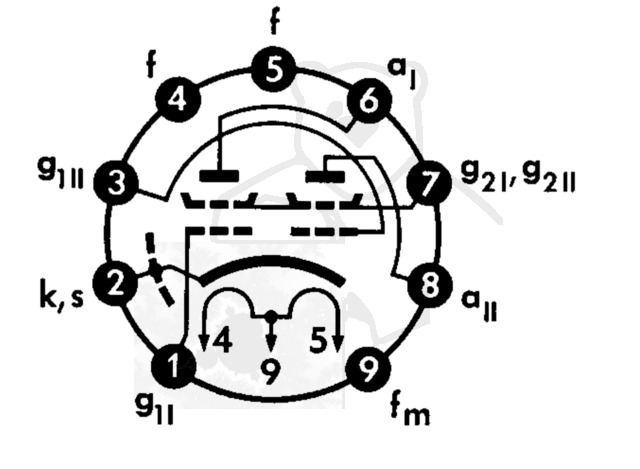

đ Sockelschaltung der 6360
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: 6360
Datenblatt 6360 Telefunken [www.tubedata.info].pdf (591 kB)
Datenblatt 6360 Tung-Sol [www.tubedata.info].pdf (444 kB)
Datenblatt 6360.pdf (176 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6360

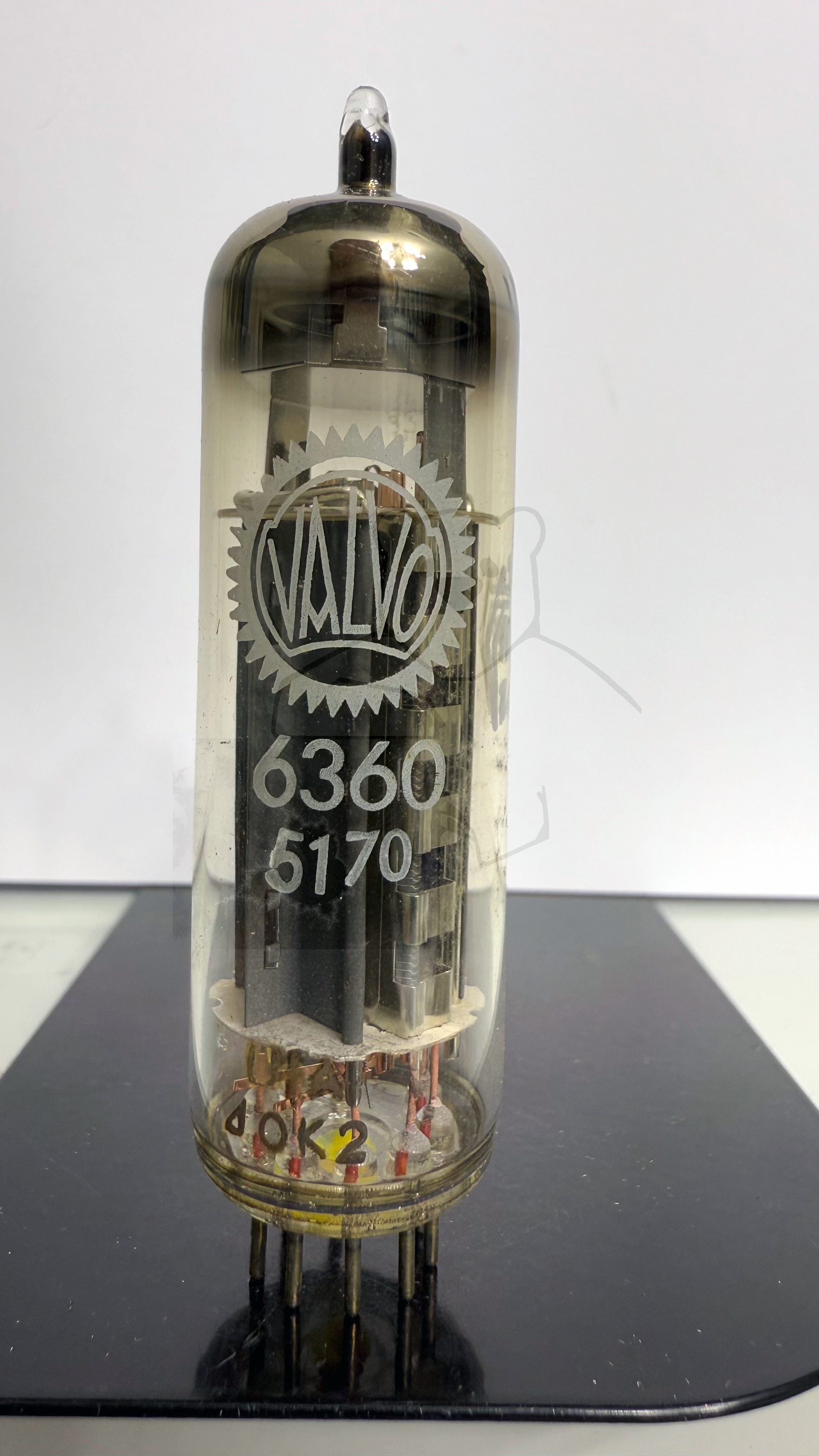

Röhre 6360 #7960 Bild 1
Röhre 6360 #7960 Bild 2

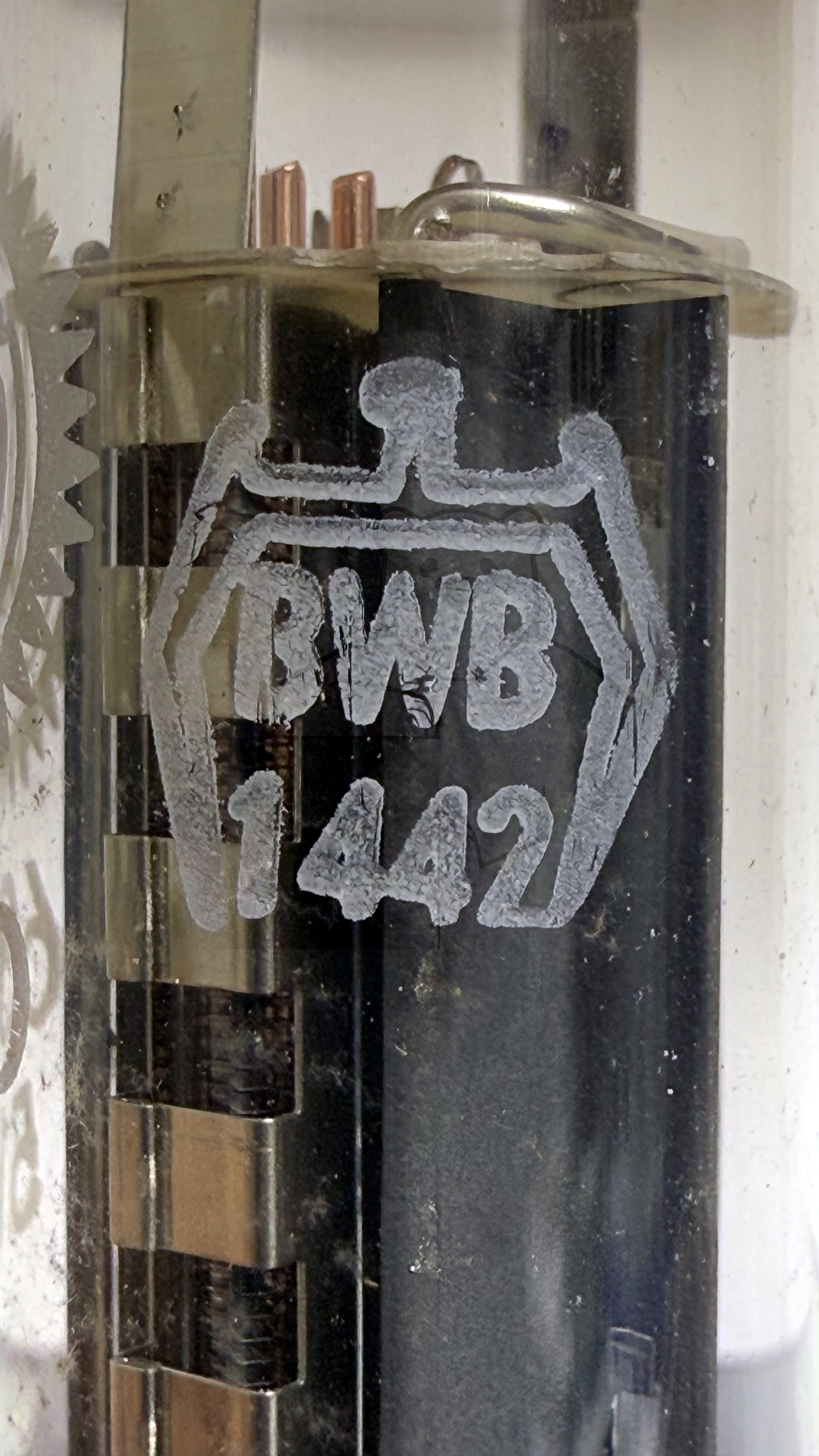

Röhre 6360 #7960 Bild 3

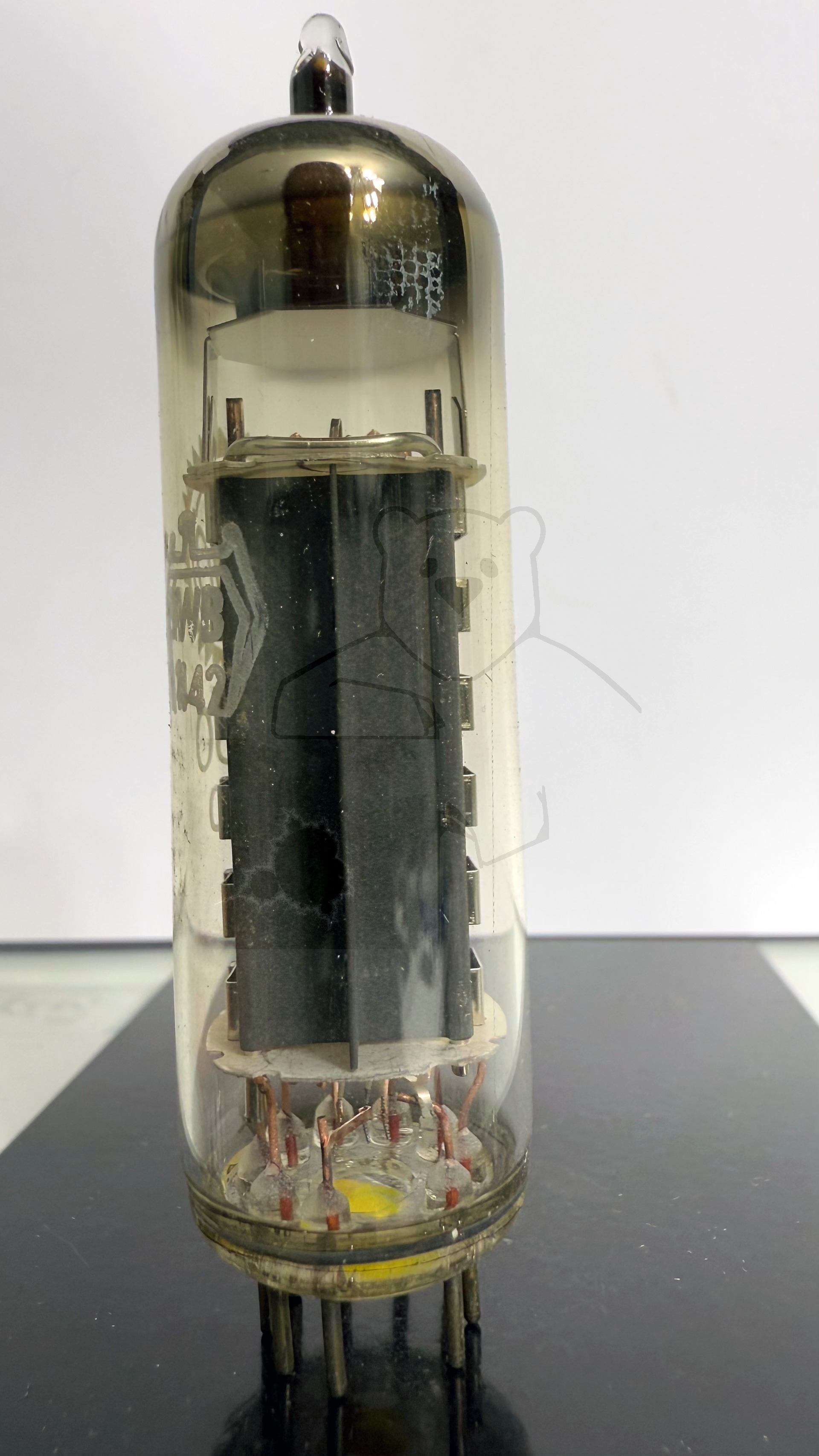

Röhre 6360 #7960 Bild 4

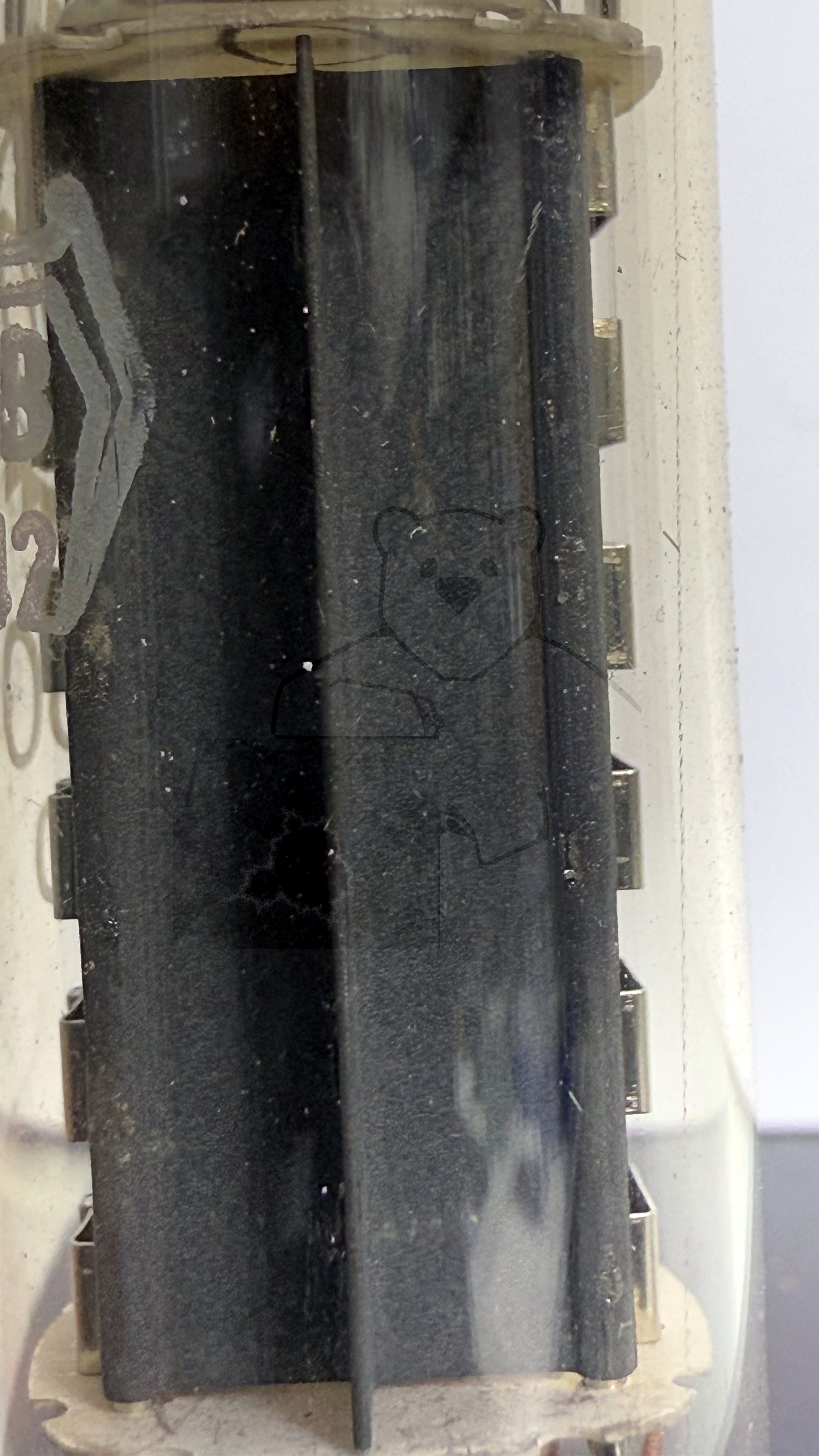

Röhre 6360 #7960 Bild 5
Röhre 6360 #7960 Bild 6

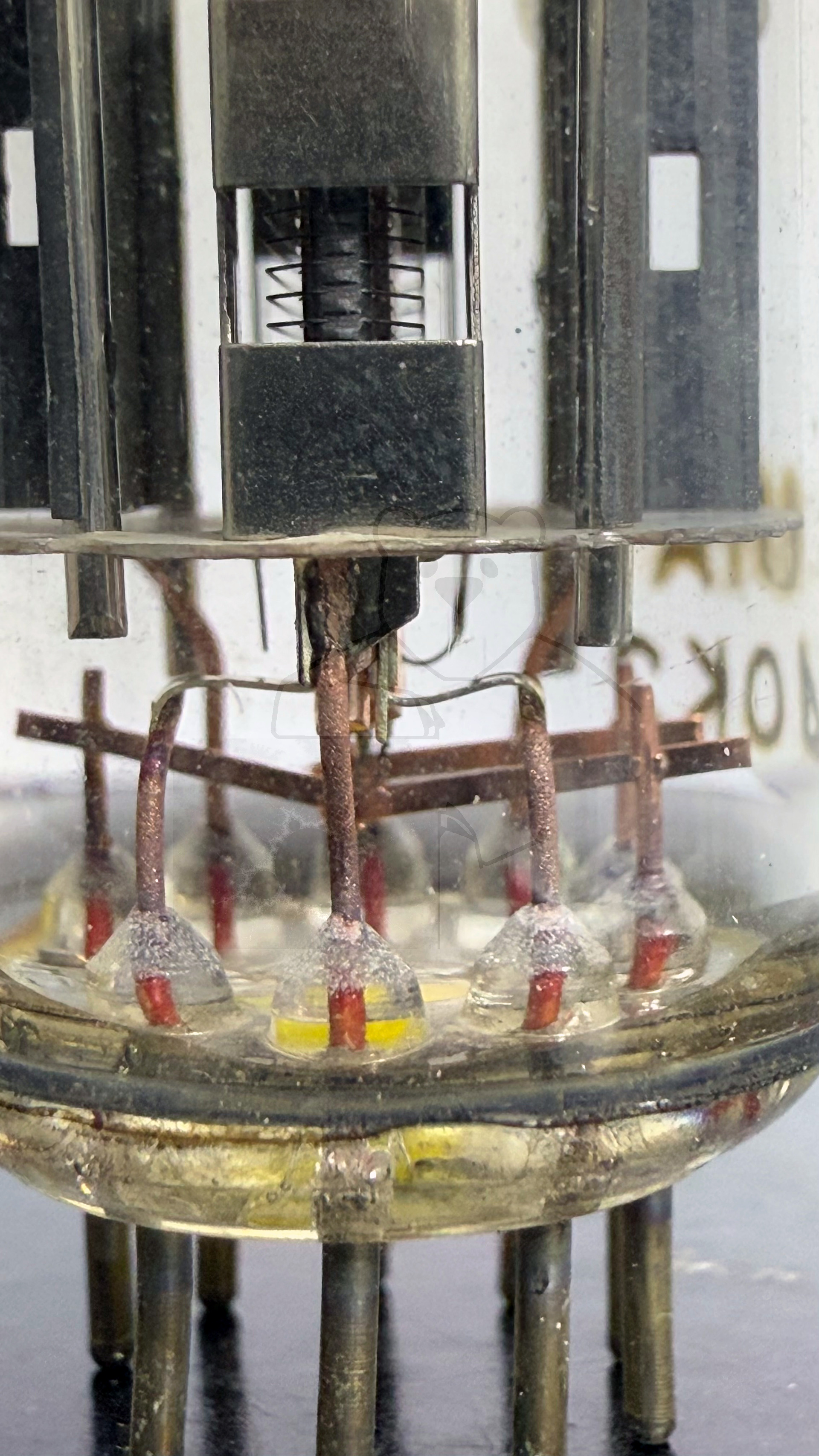

Röhre 6360 #7960 Bild 7

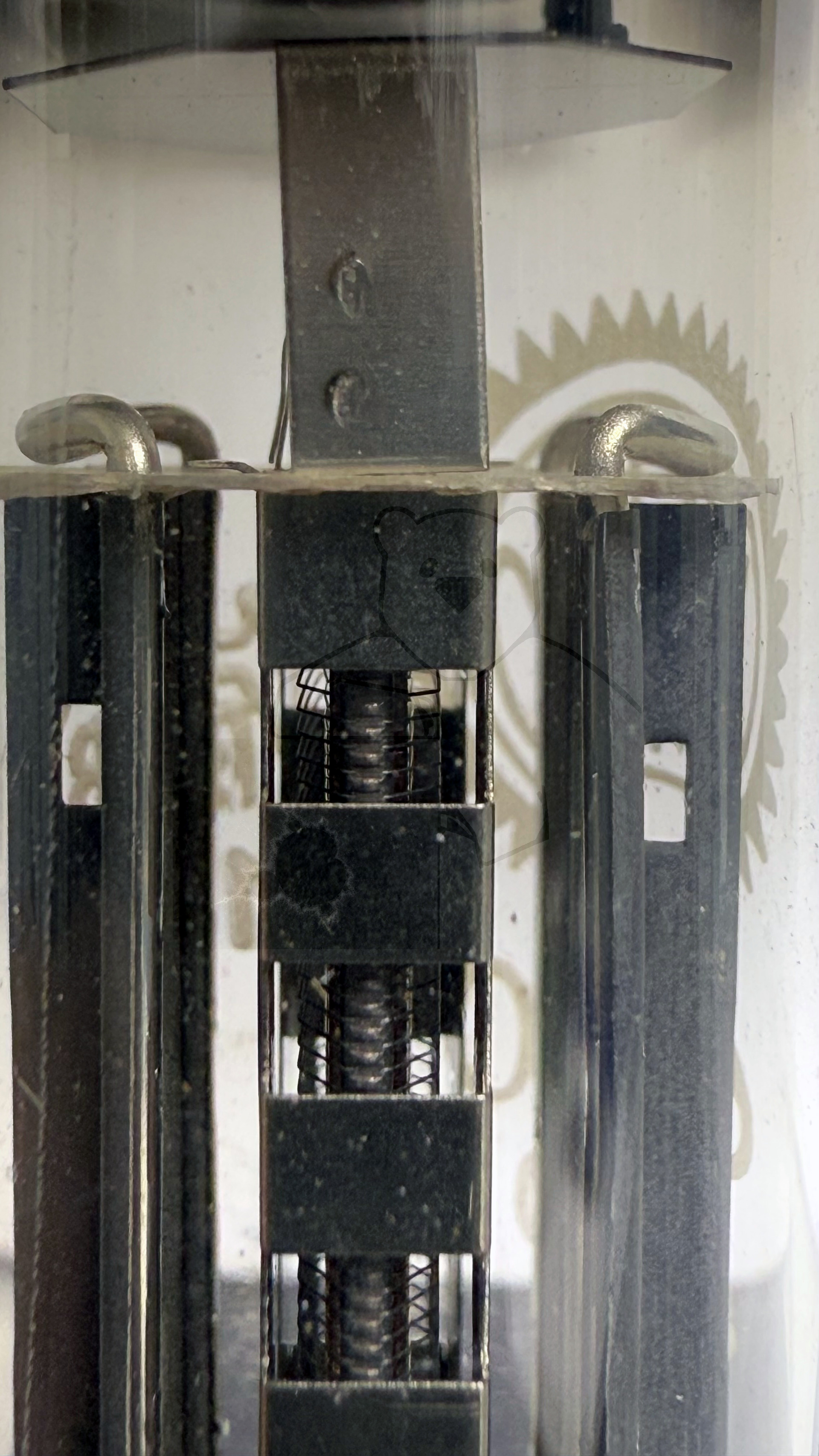

Röhre 6360 #7960 Bild 8
Röhre 6360 #7960 Bild 9

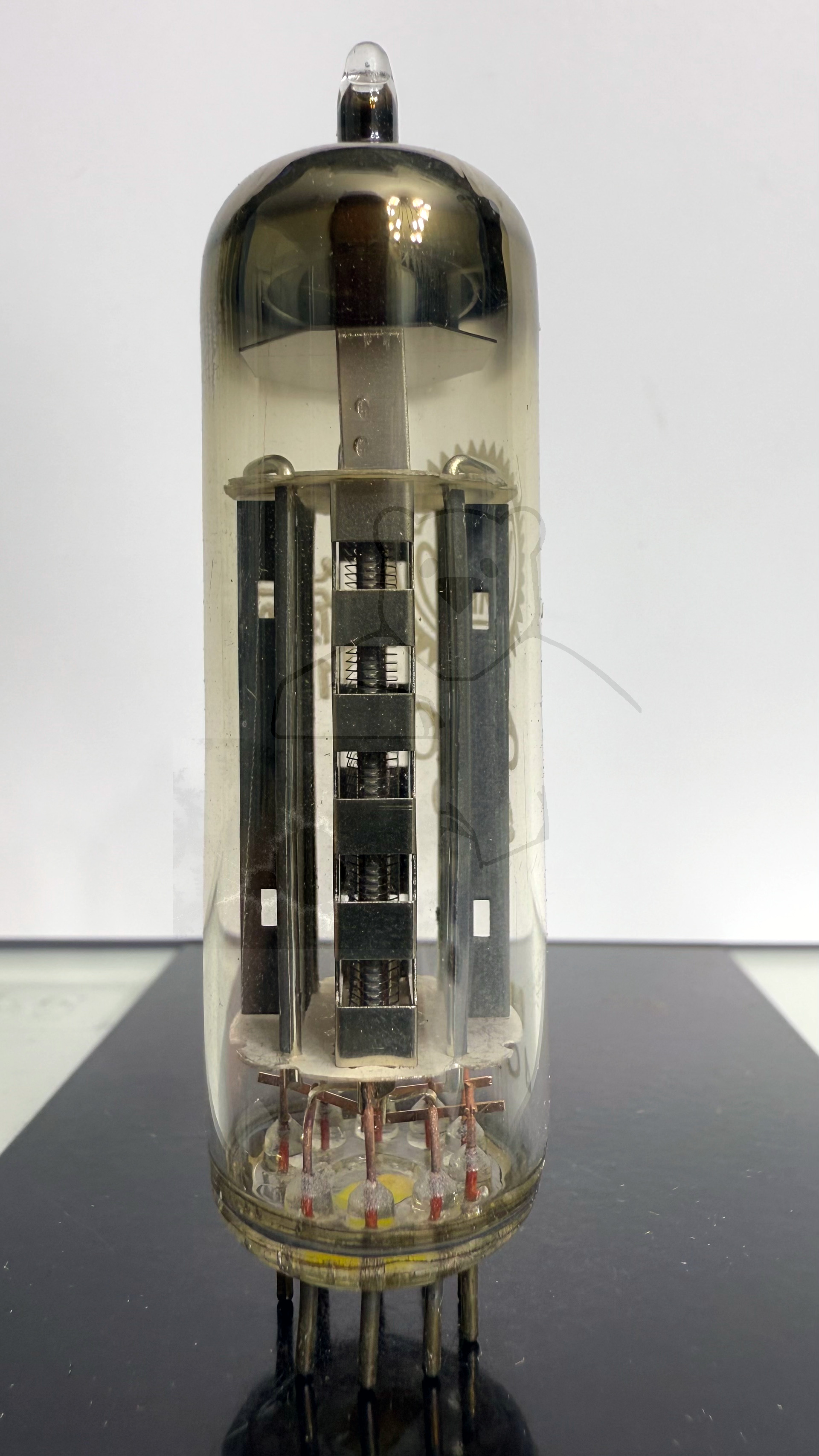

Röhre 6360 #7960 Bild 10
Röhre 6360 #7960 Verpackung Bild 1

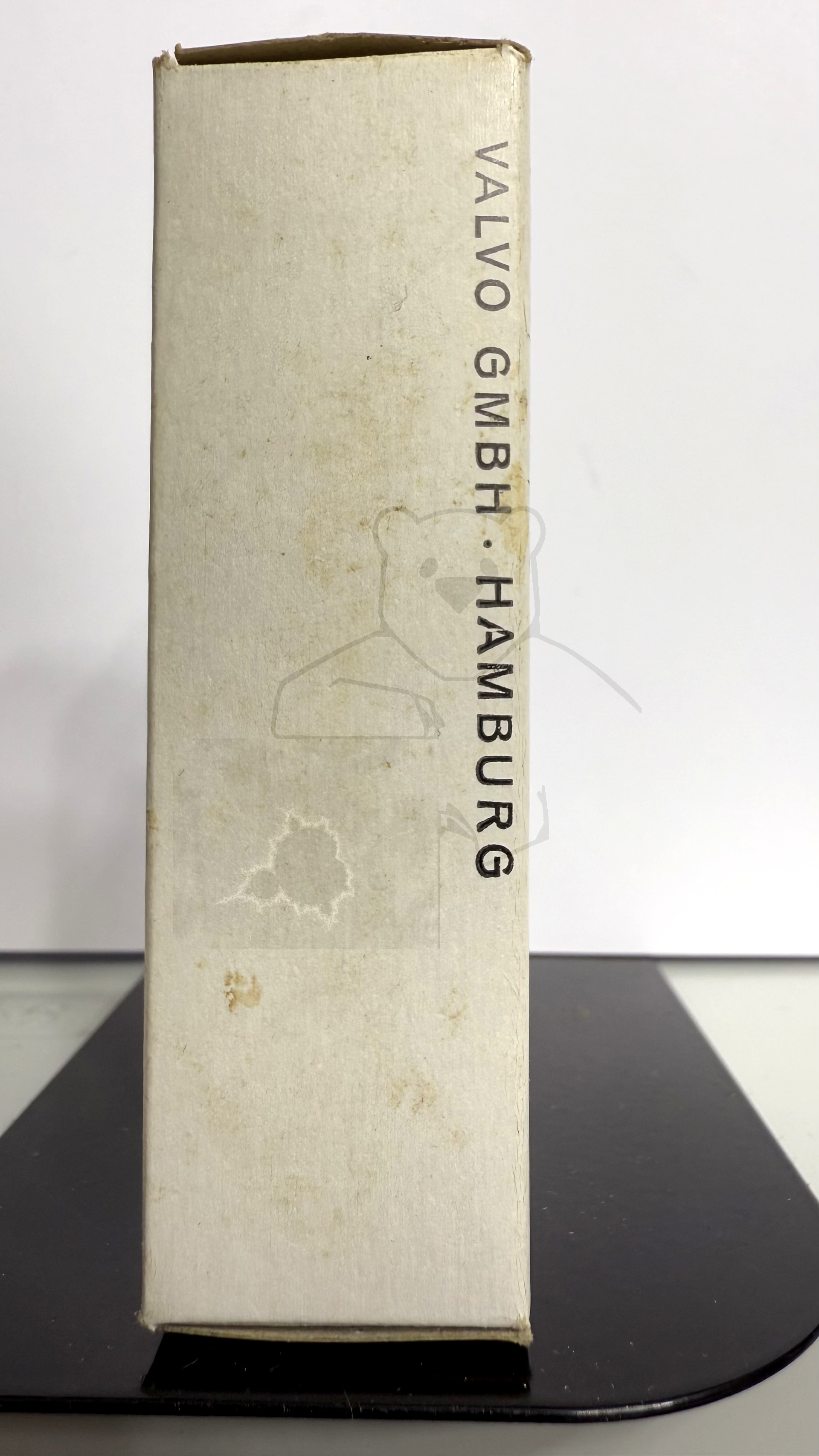

Röhre 6360 #7960 Verpackung Bild 2

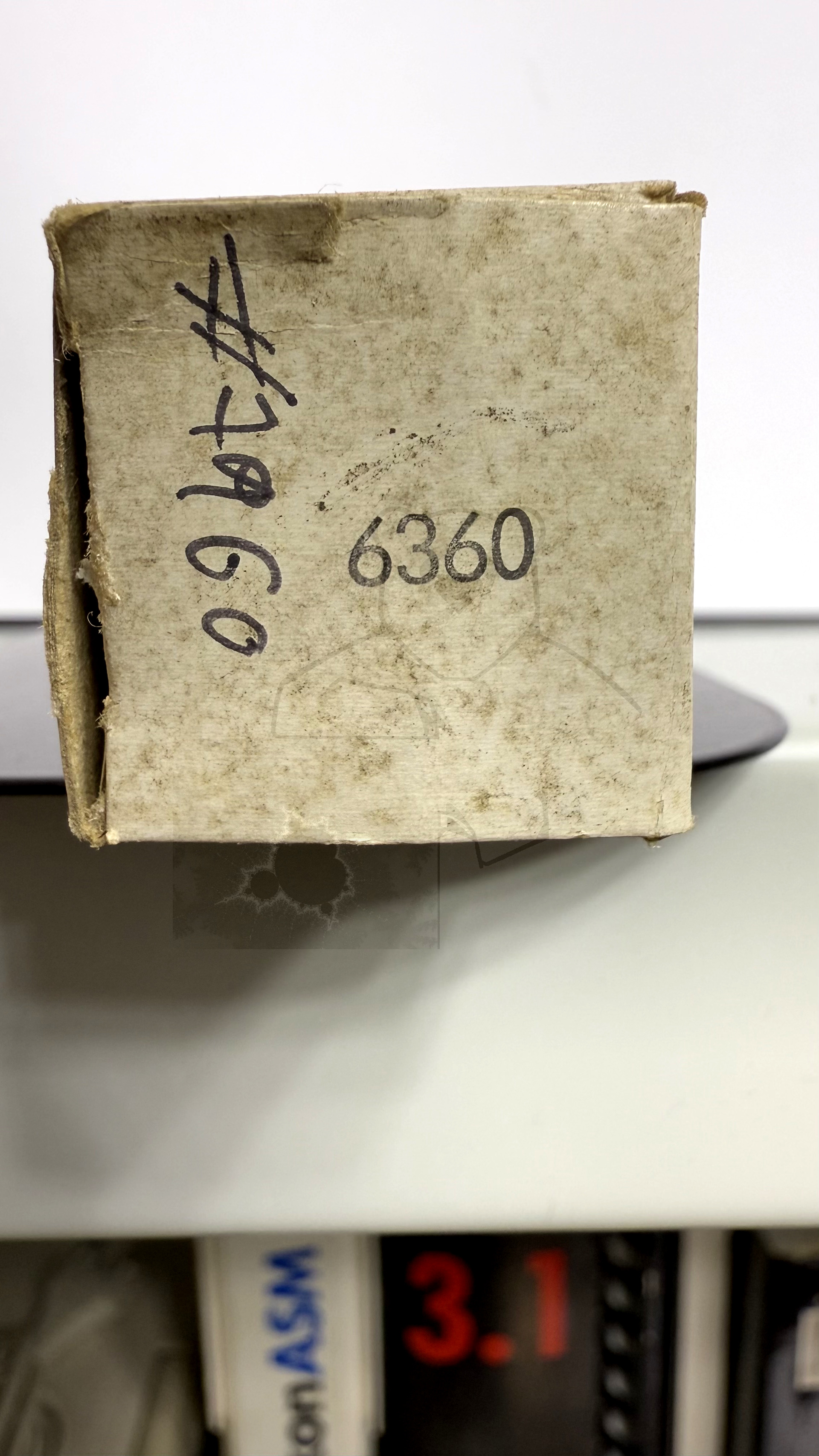

Röhre 6360 #7960 Verpackung Bild 3
Röhre 6360 #7957 Bild 1

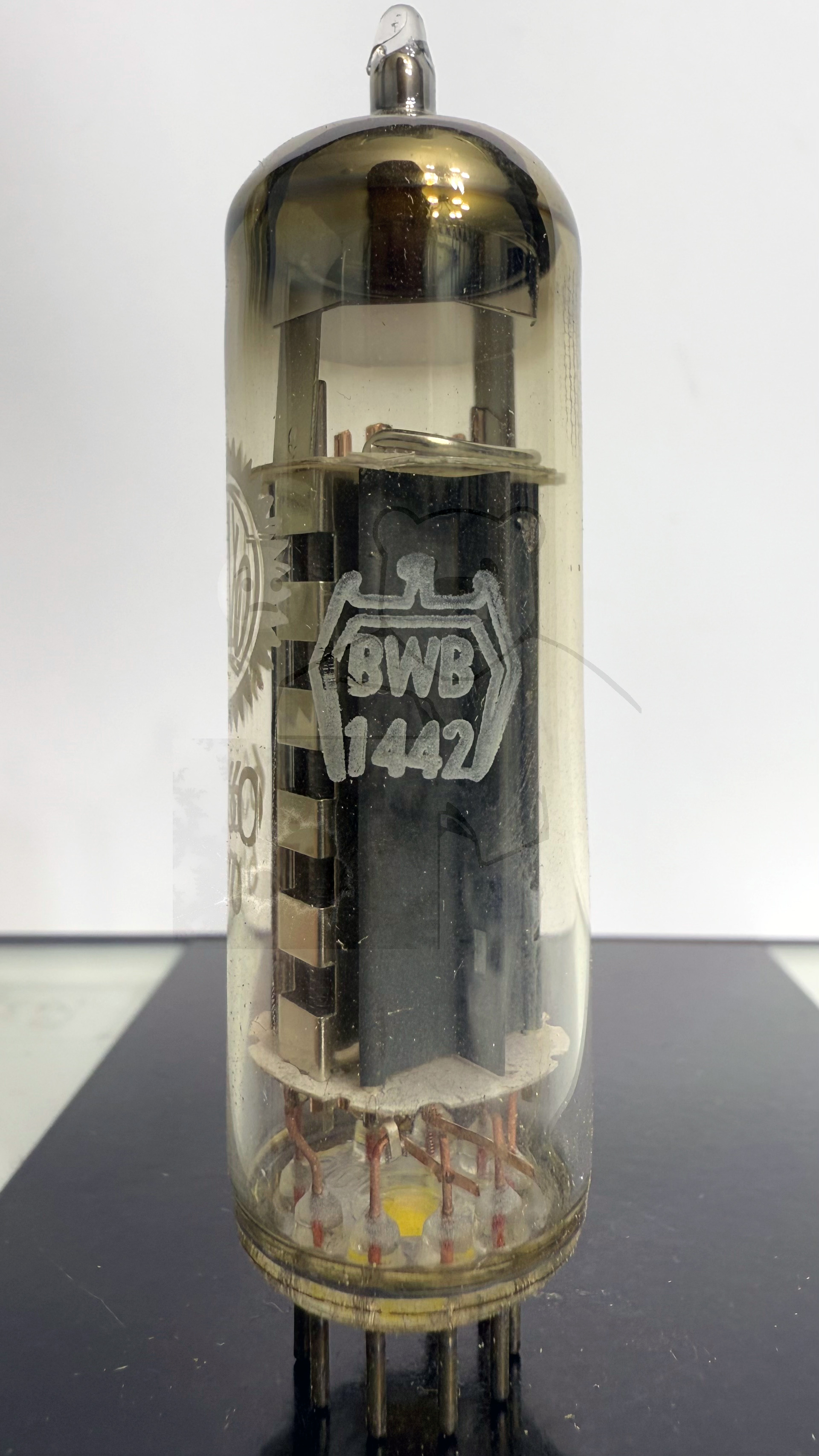

Röhre 6360 #7957 Bild 2

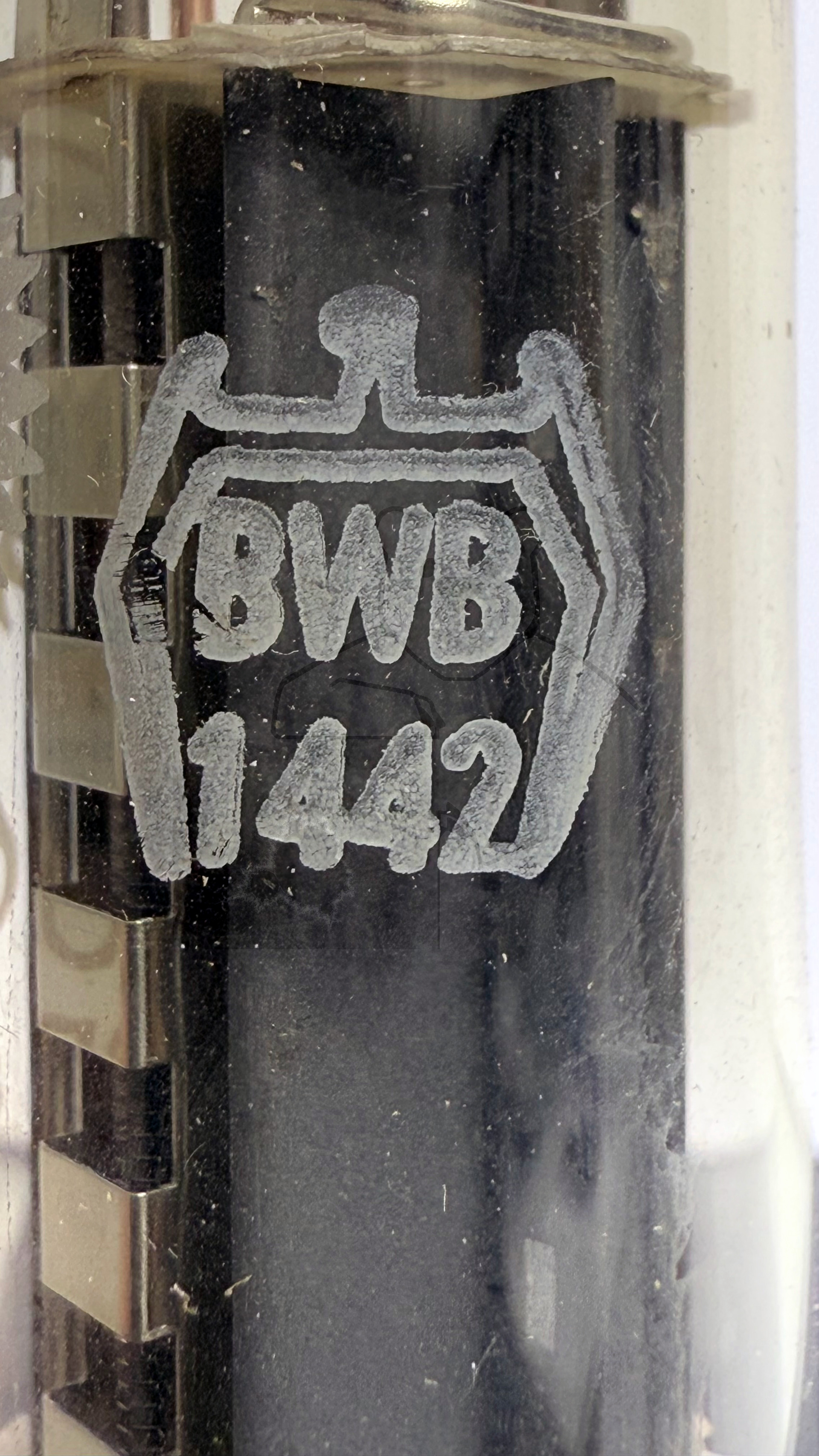

Röhre 6360 #7957 Bild 3
Röhre 6360 #7957 Bild 4

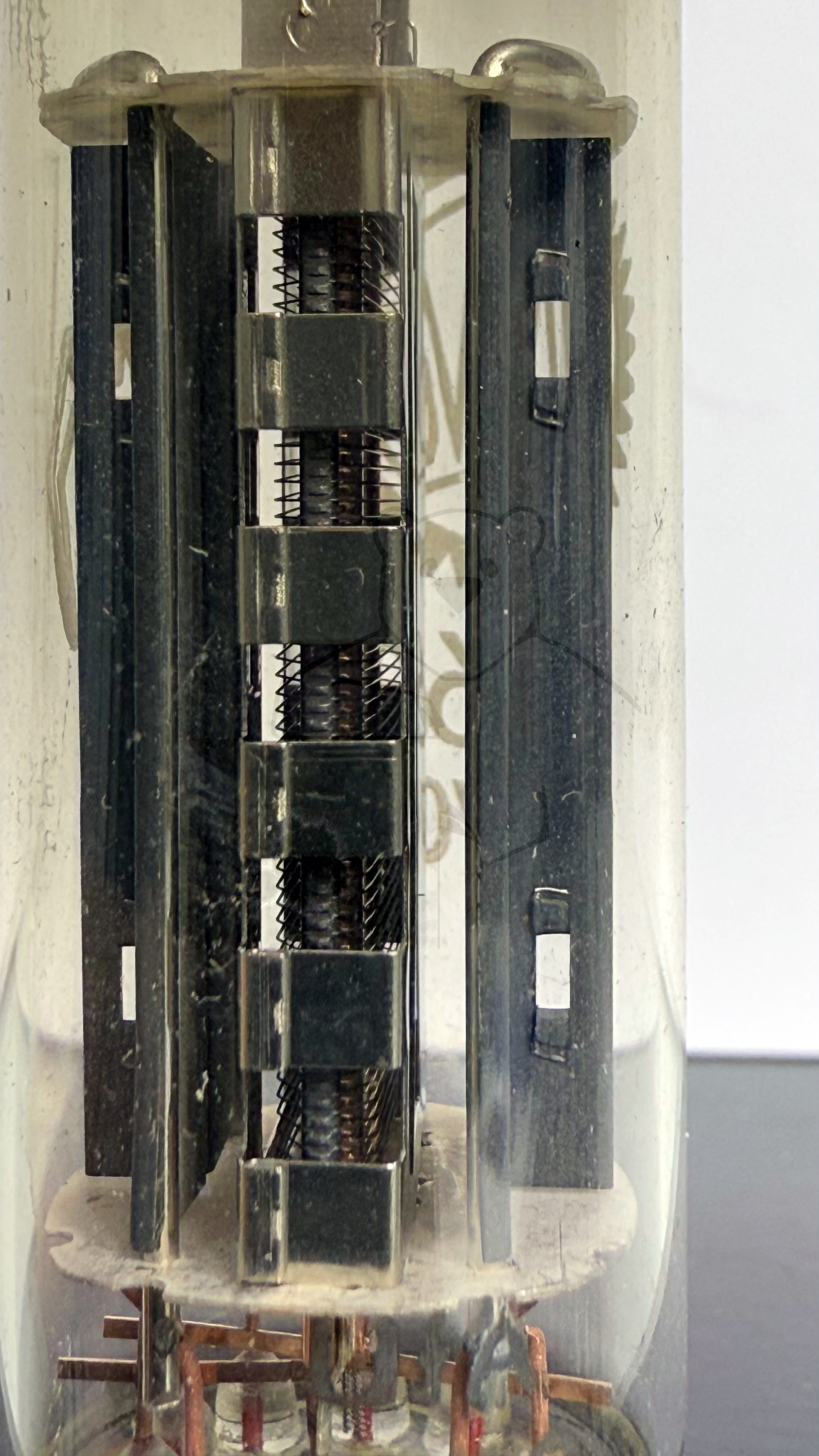

Röhre 6360 #7957 Bild 5
Röhre 6360 #7957 Bild 6

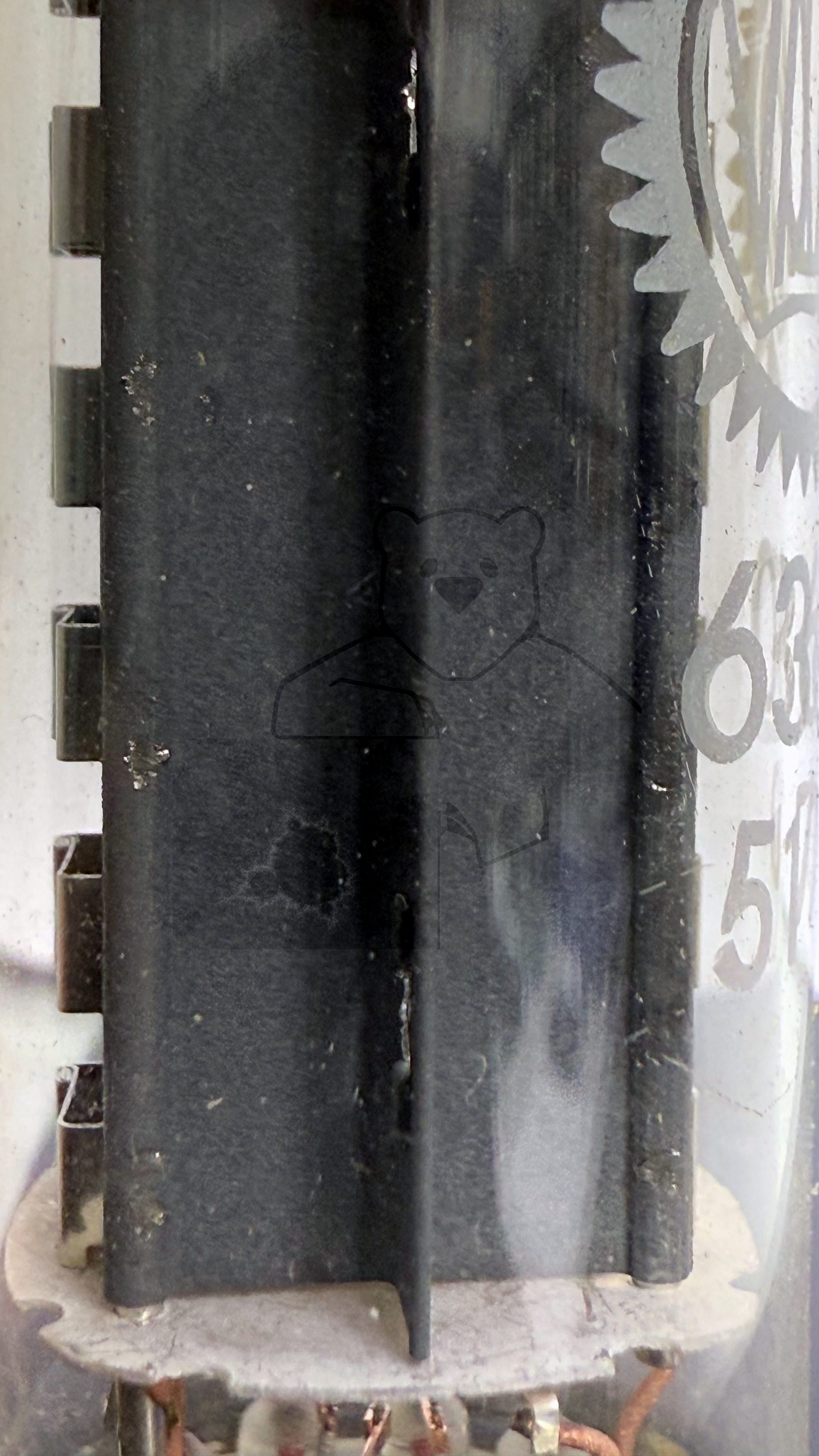

Röhre 6360 #7957 Bild 7

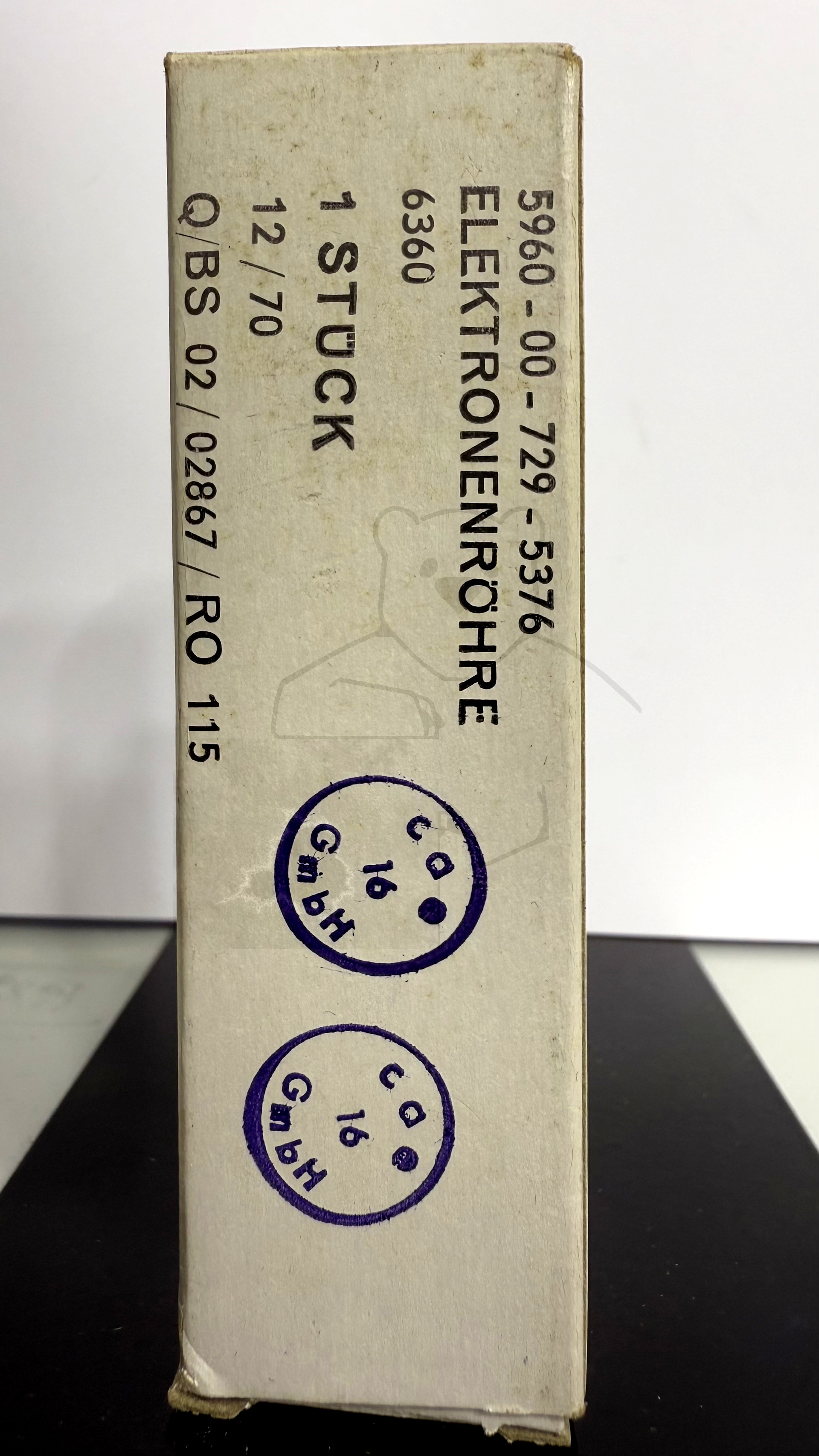

Röhre 6360 #7957 Verpackung Bild 1
Röhre 6360 #7957 Verpackung Bild 2
Röhre 6360 #7957 Verpackung Bild 3

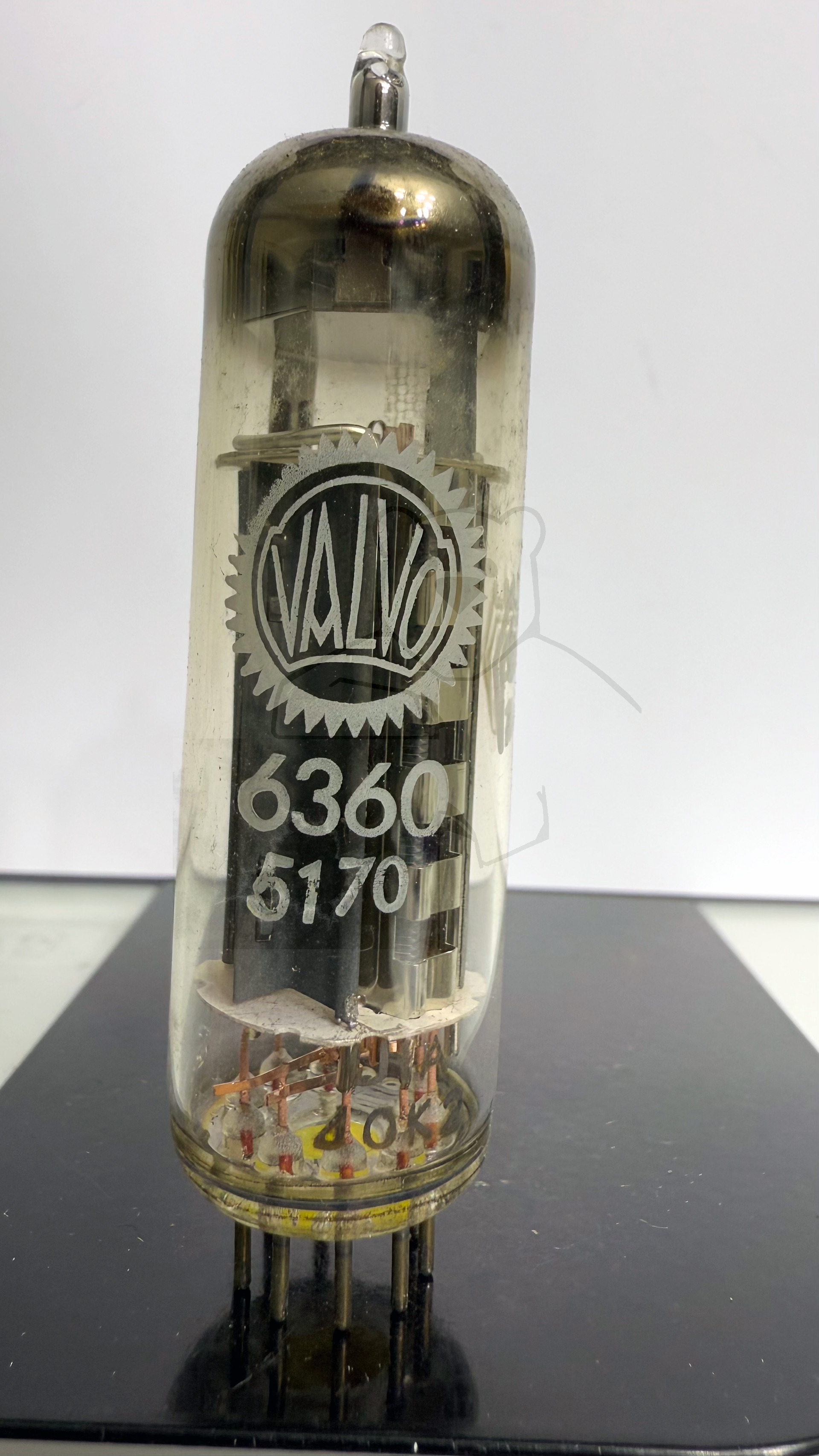

Röhre 6360 #7958 Bild 1

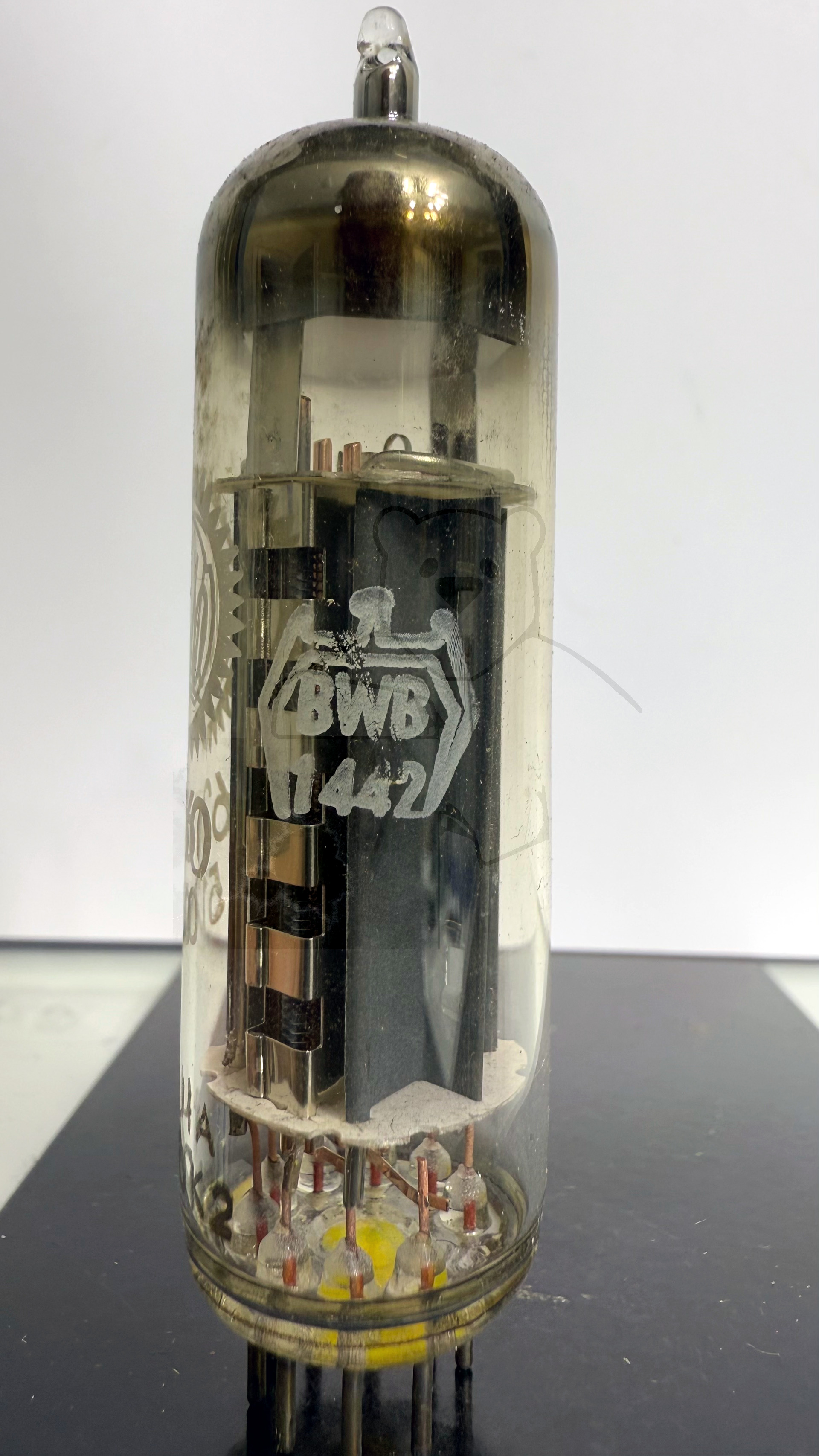

Röhre 6360 #7958 Bild 2

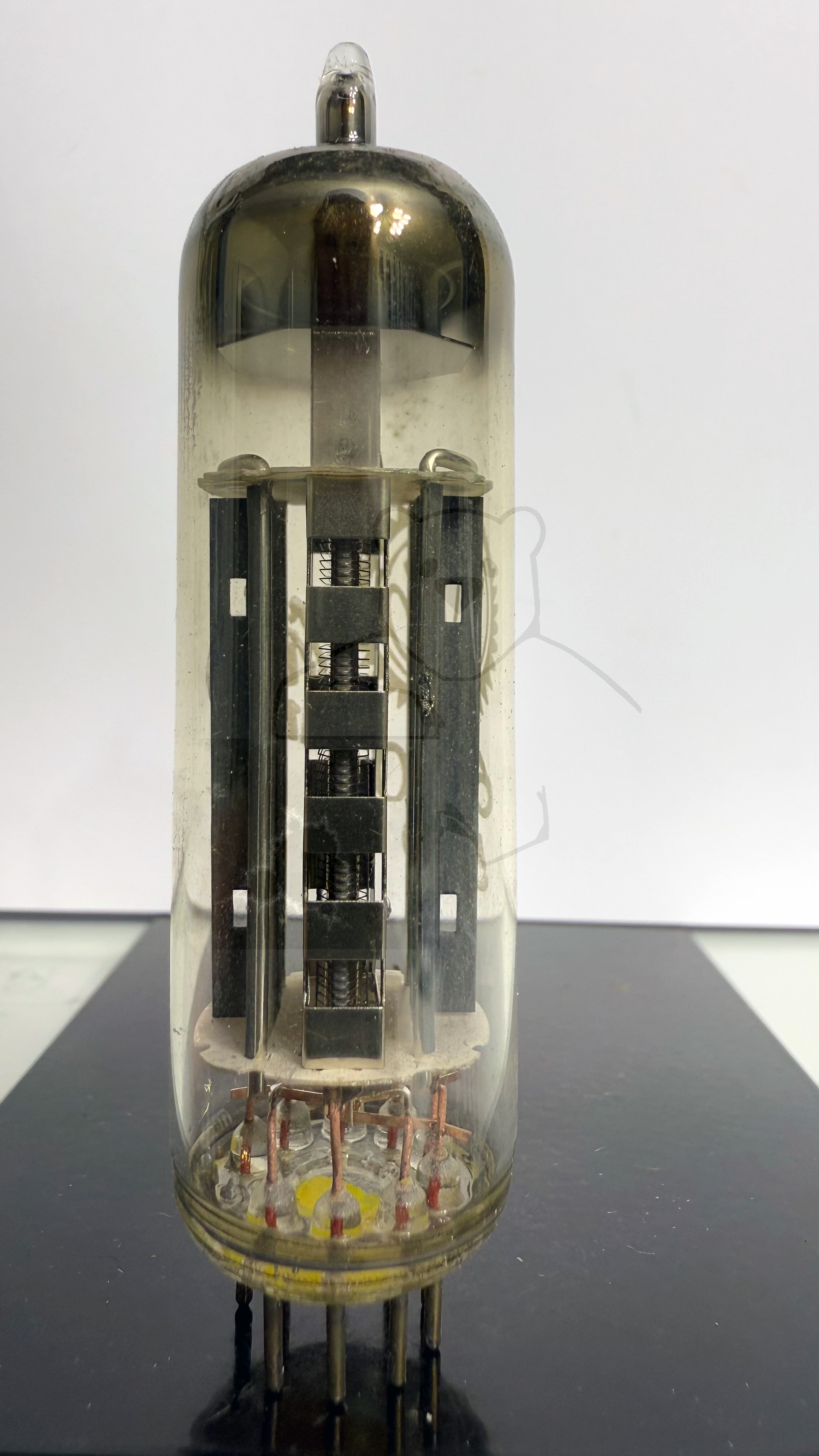

Röhre 6360 #7958 Bild 3

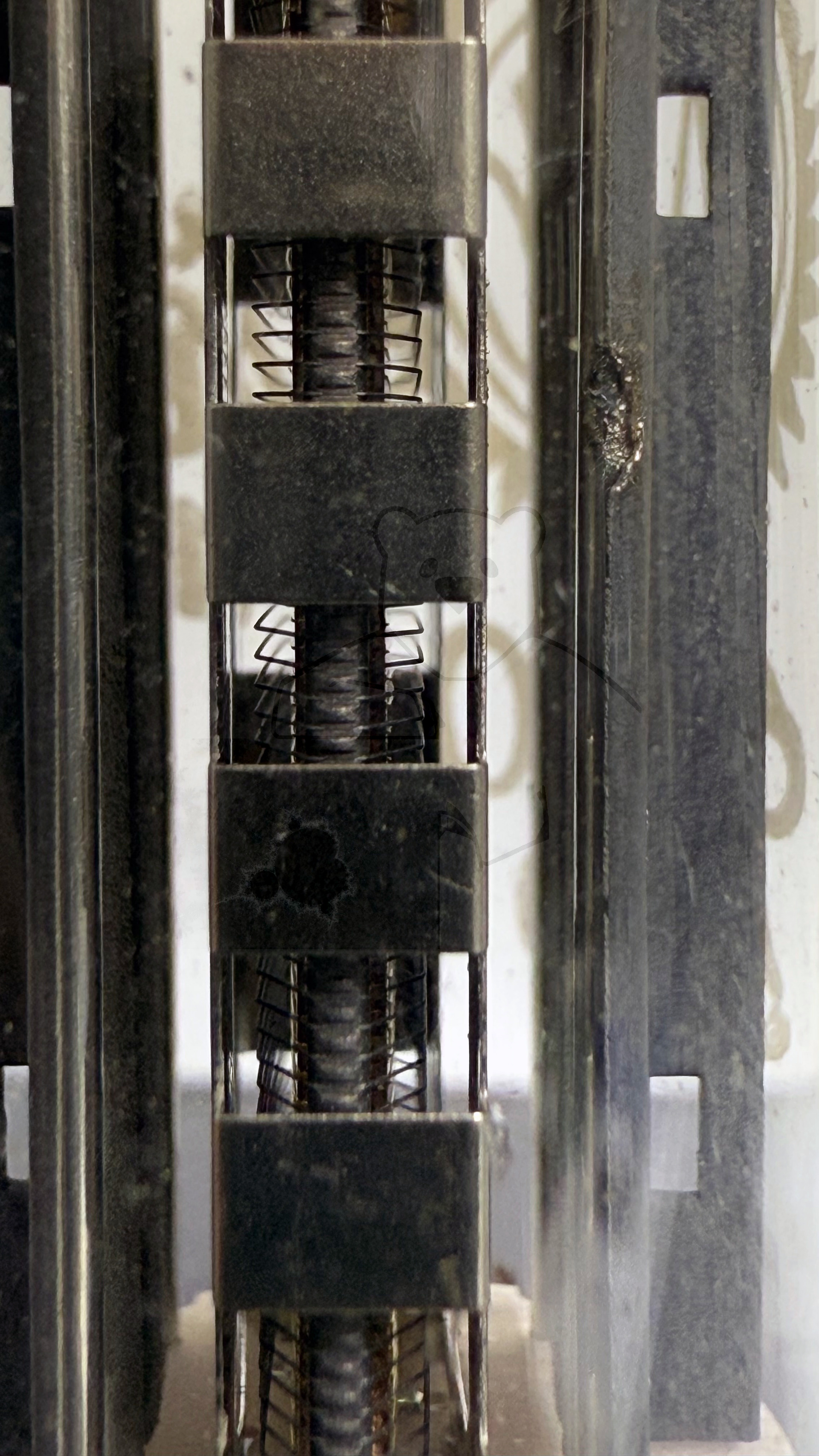

Röhre 6360 #7958 Bild 4

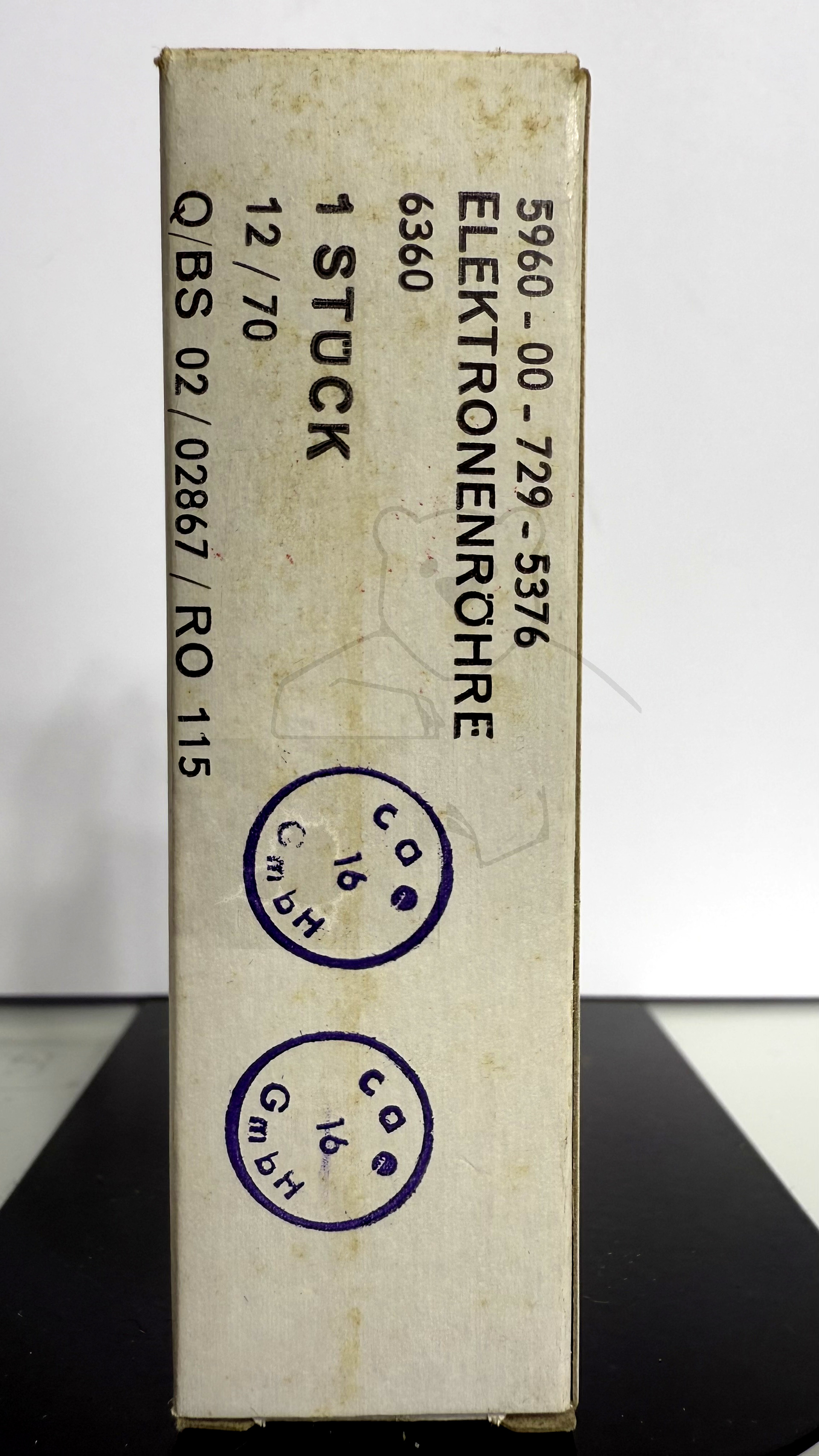

Röhre 6360 #7958 Verpackung Bild 1

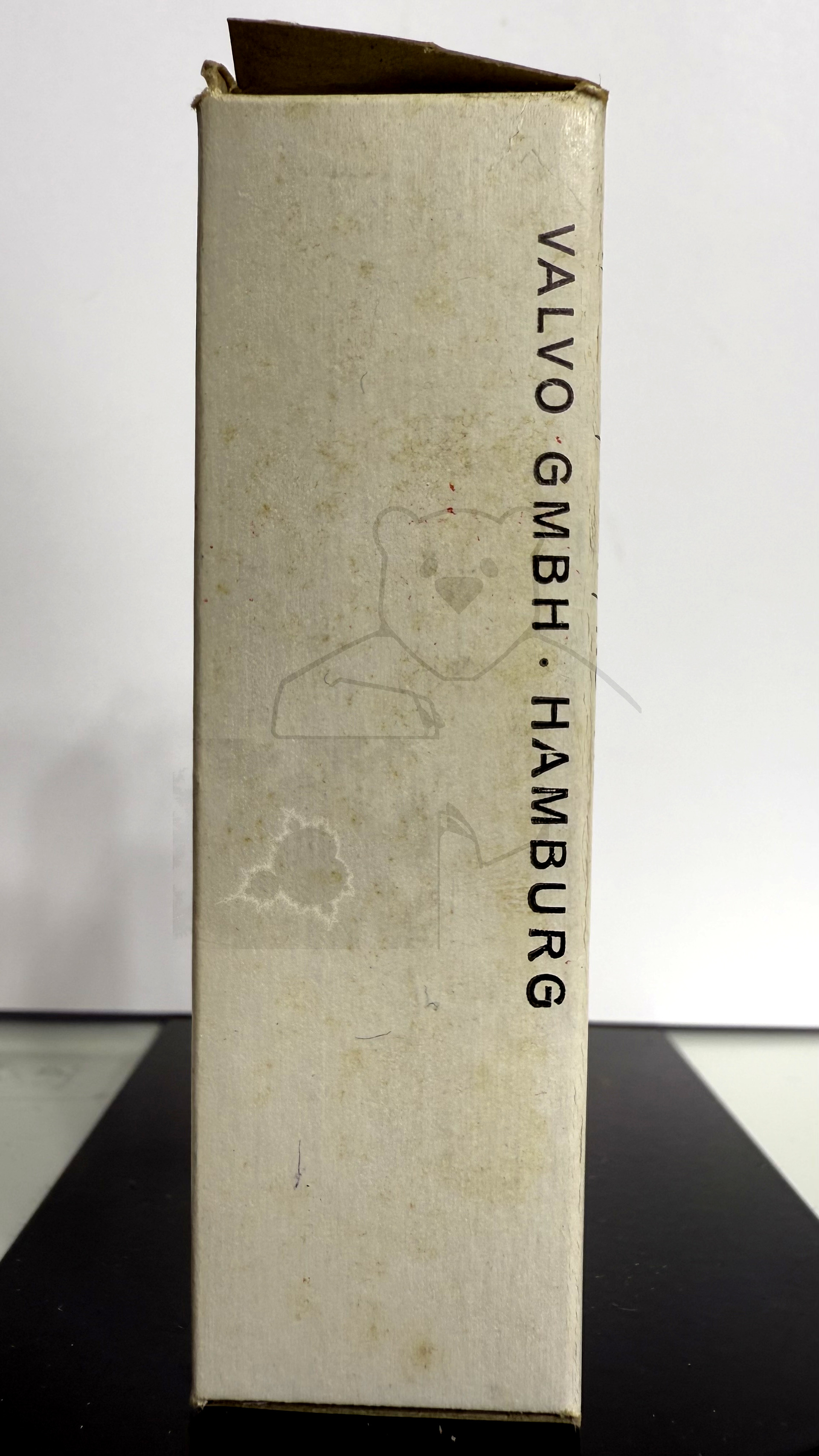

Röhre 6360 #7958 Verpackung Bild 2

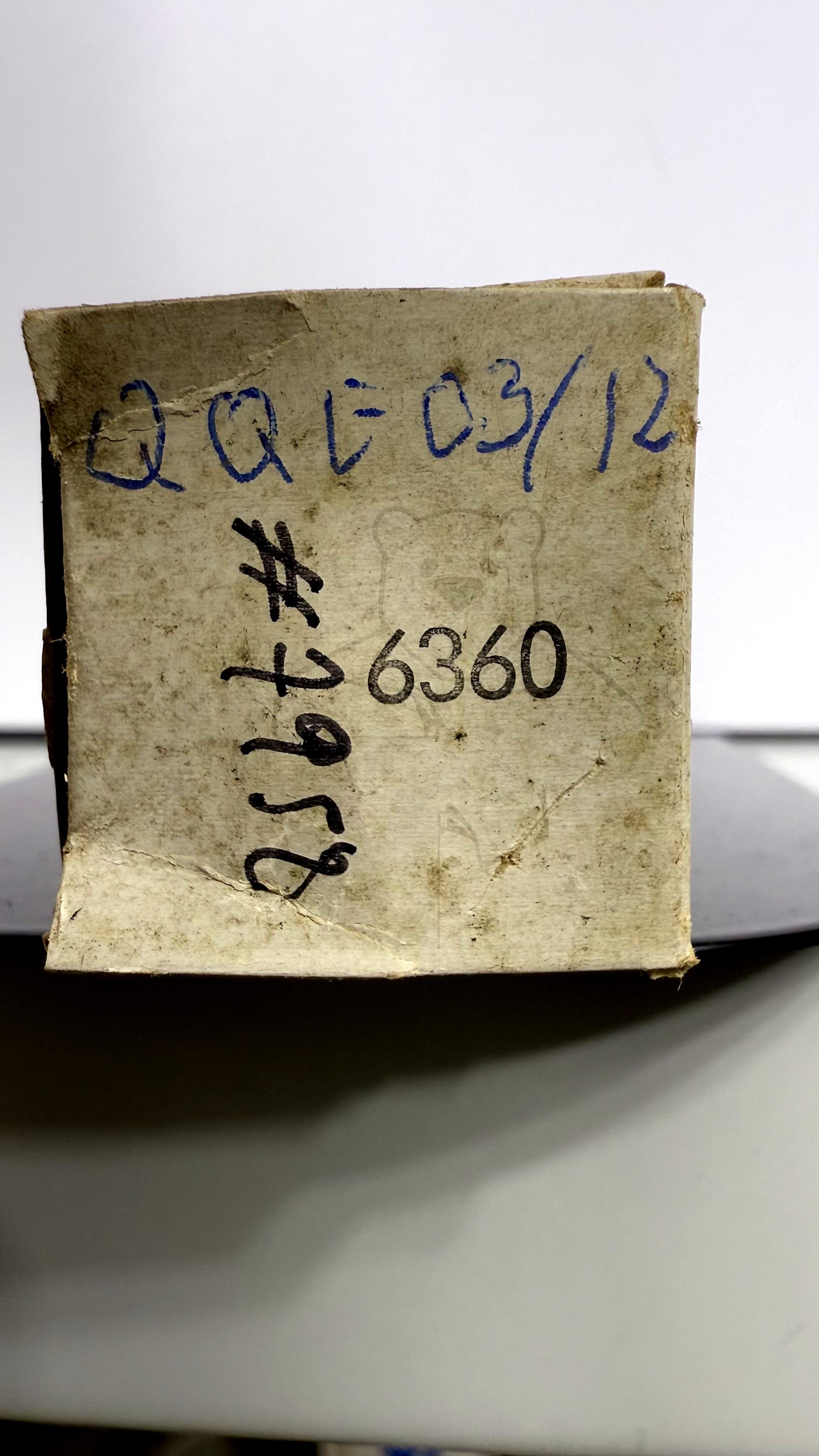

Röhre 6360 #7958 Verpackung Bild 3

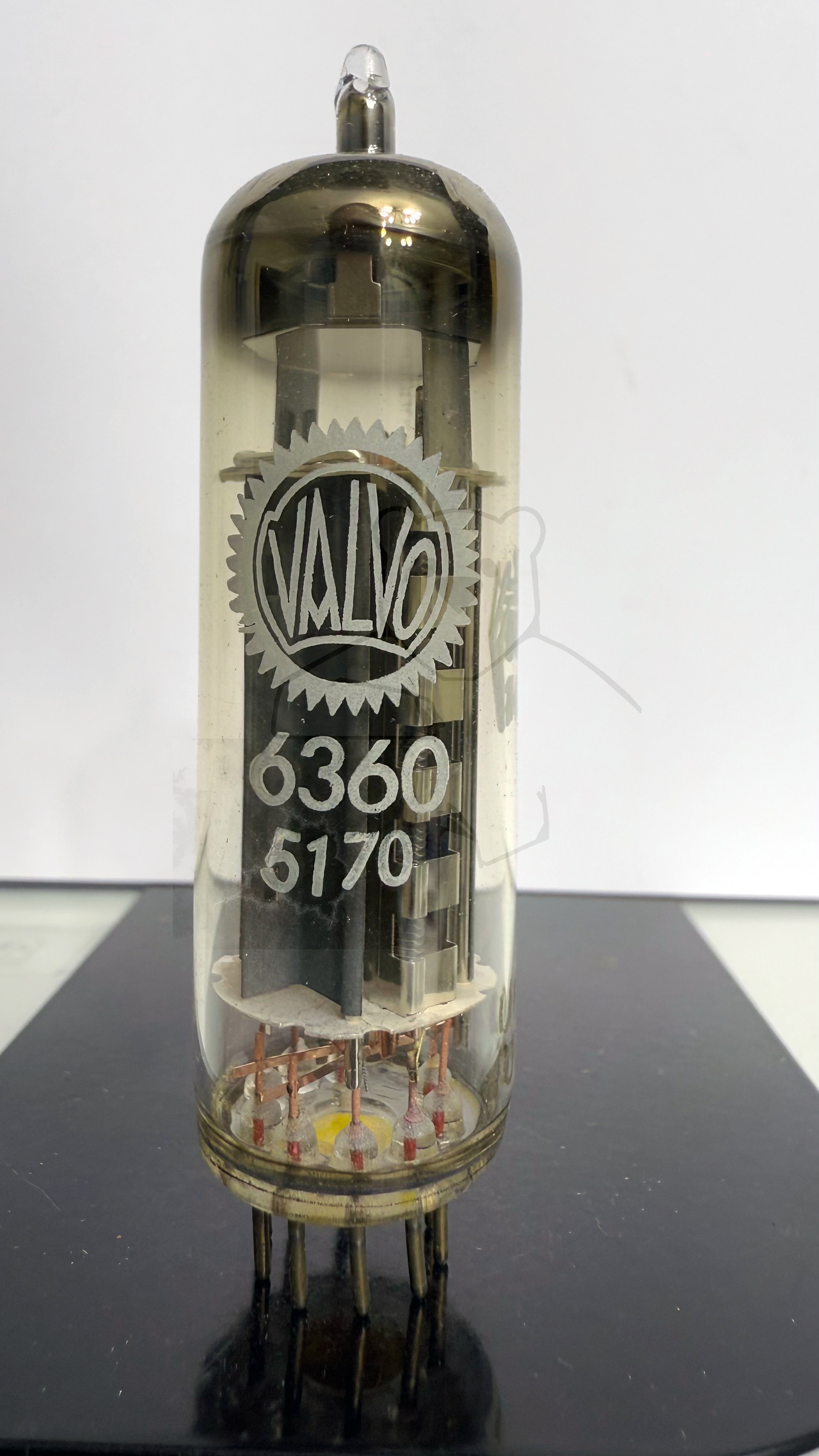

Röhre 6360 #7959 Bild 1

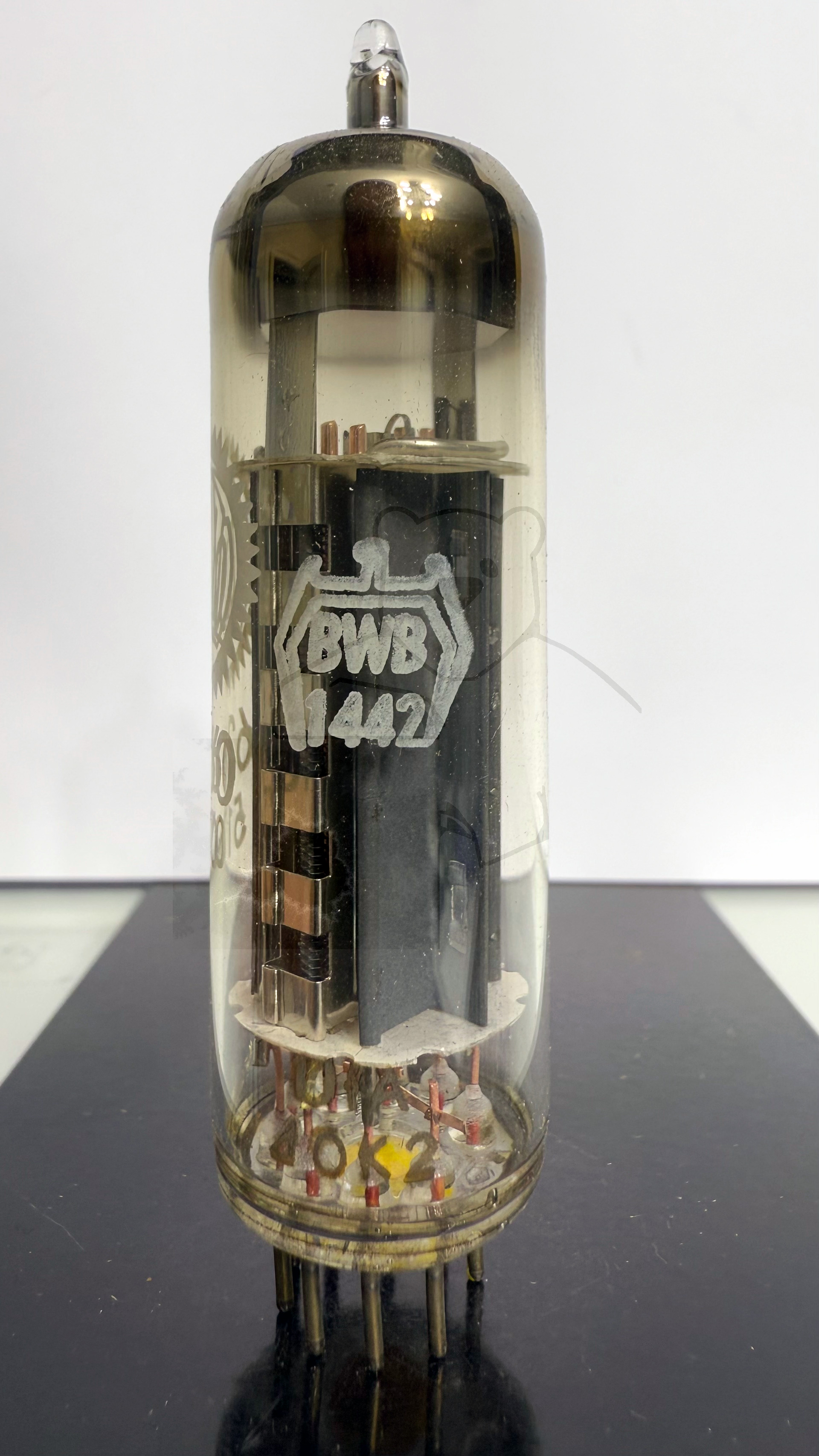

Röhre 6360 #7959 Bild 2

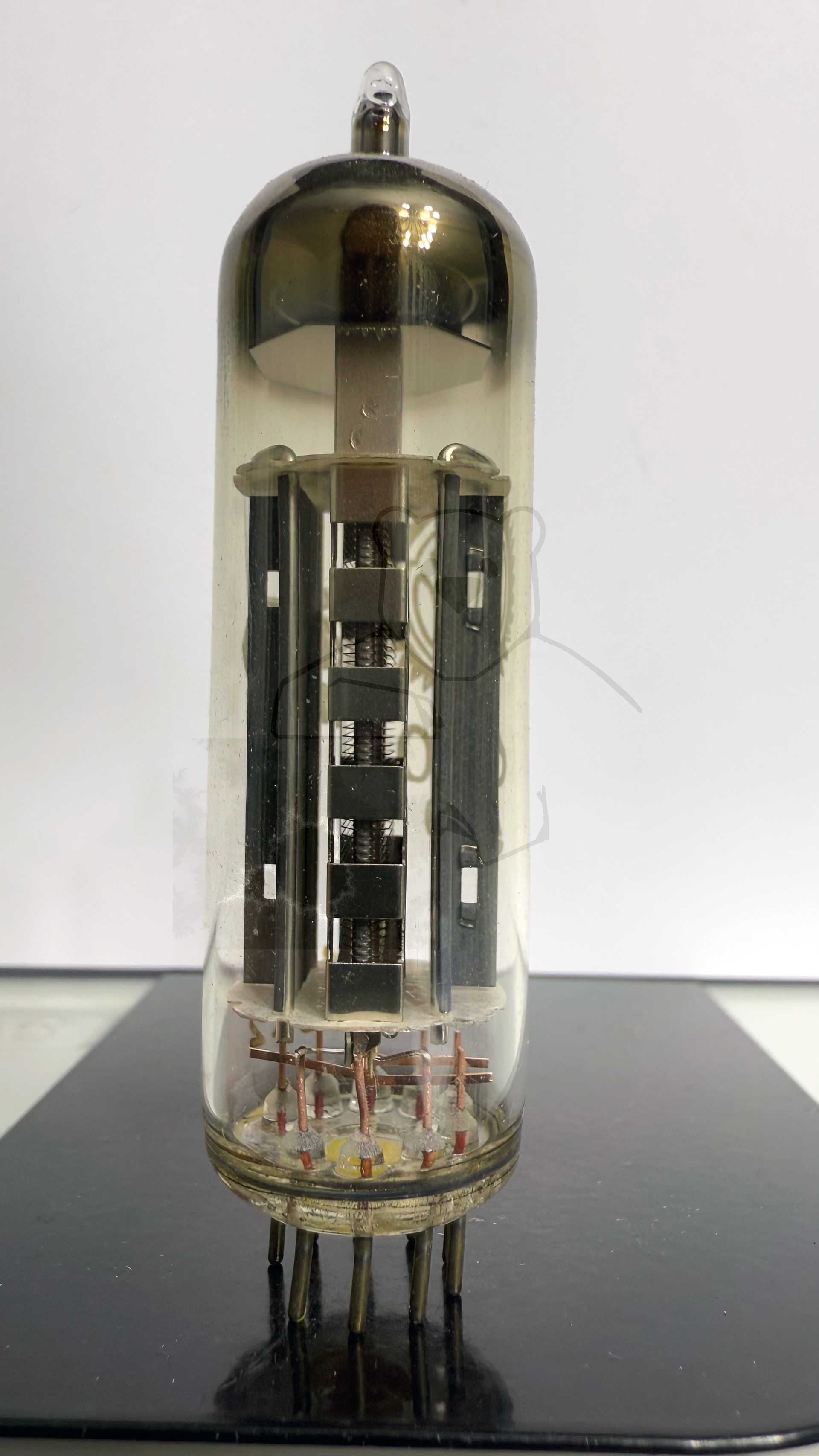

Röhre 6360 #7959 Bild 3

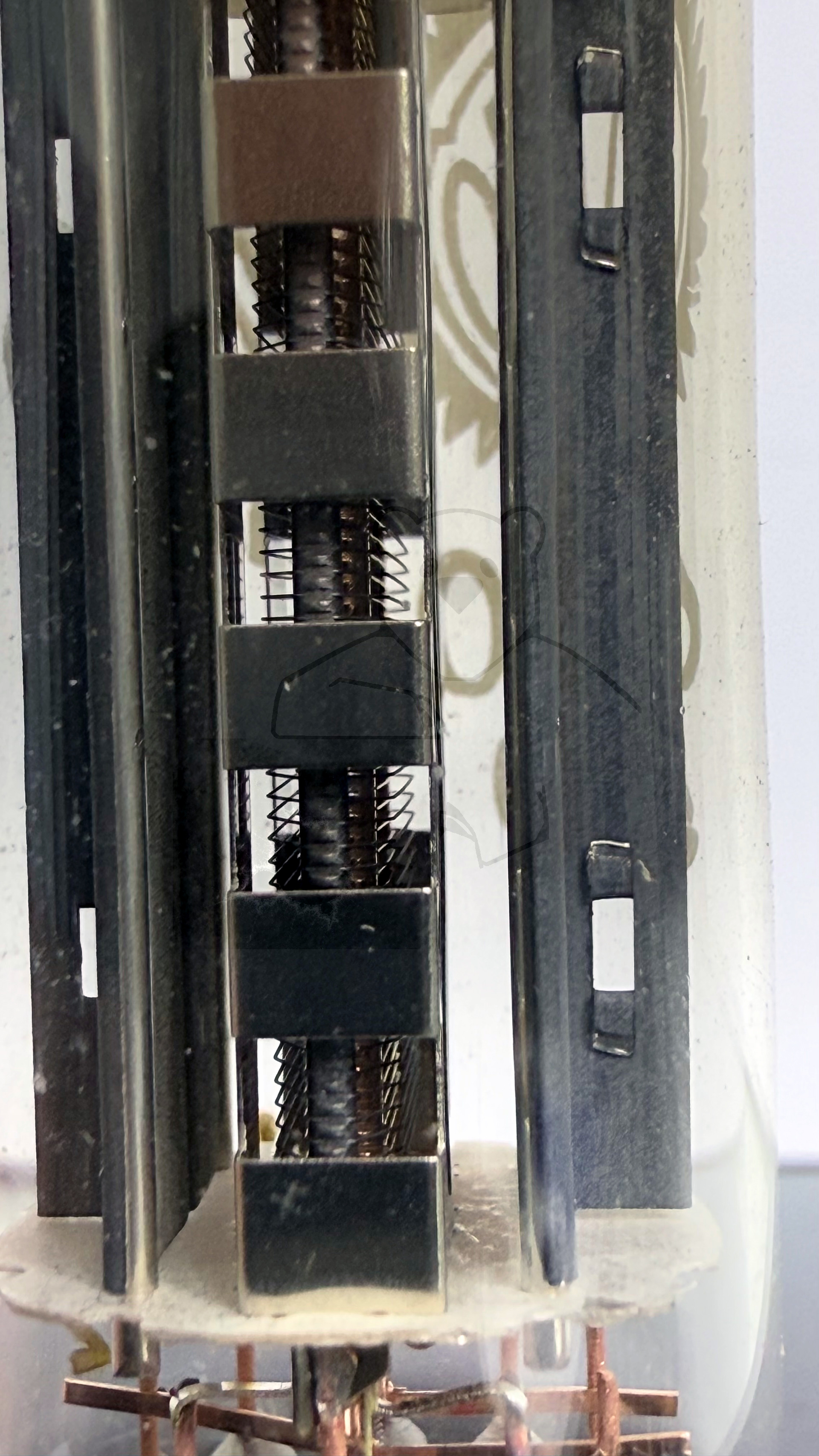

Röhre 6360 #7959 Bild 4
Röhre 6360 #7959 Verpackung Bild 1

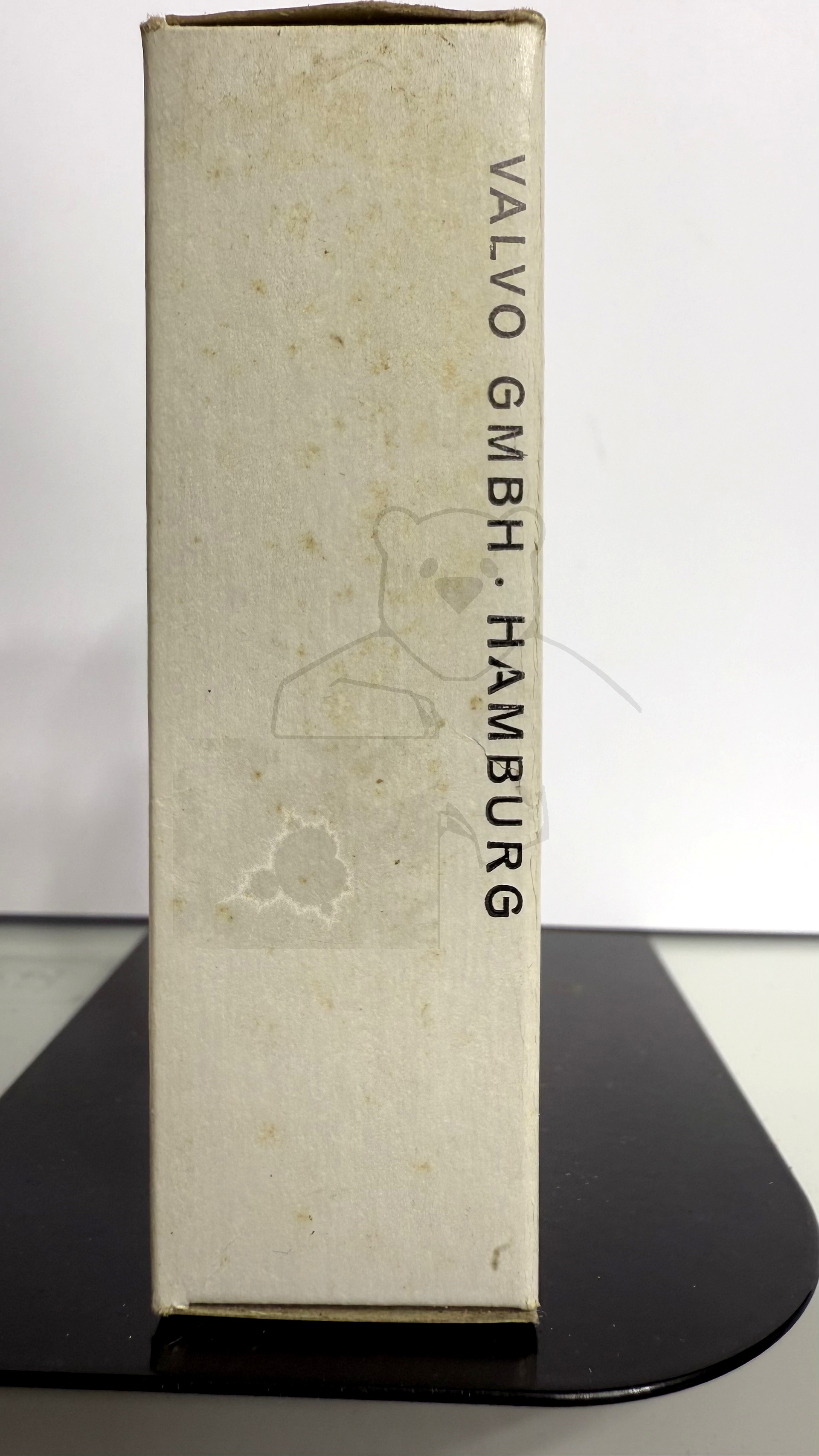

Röhre 6360 #7959 Verpackung Bild 2
Röhre 6360 #7959 Verpackung Bild 3

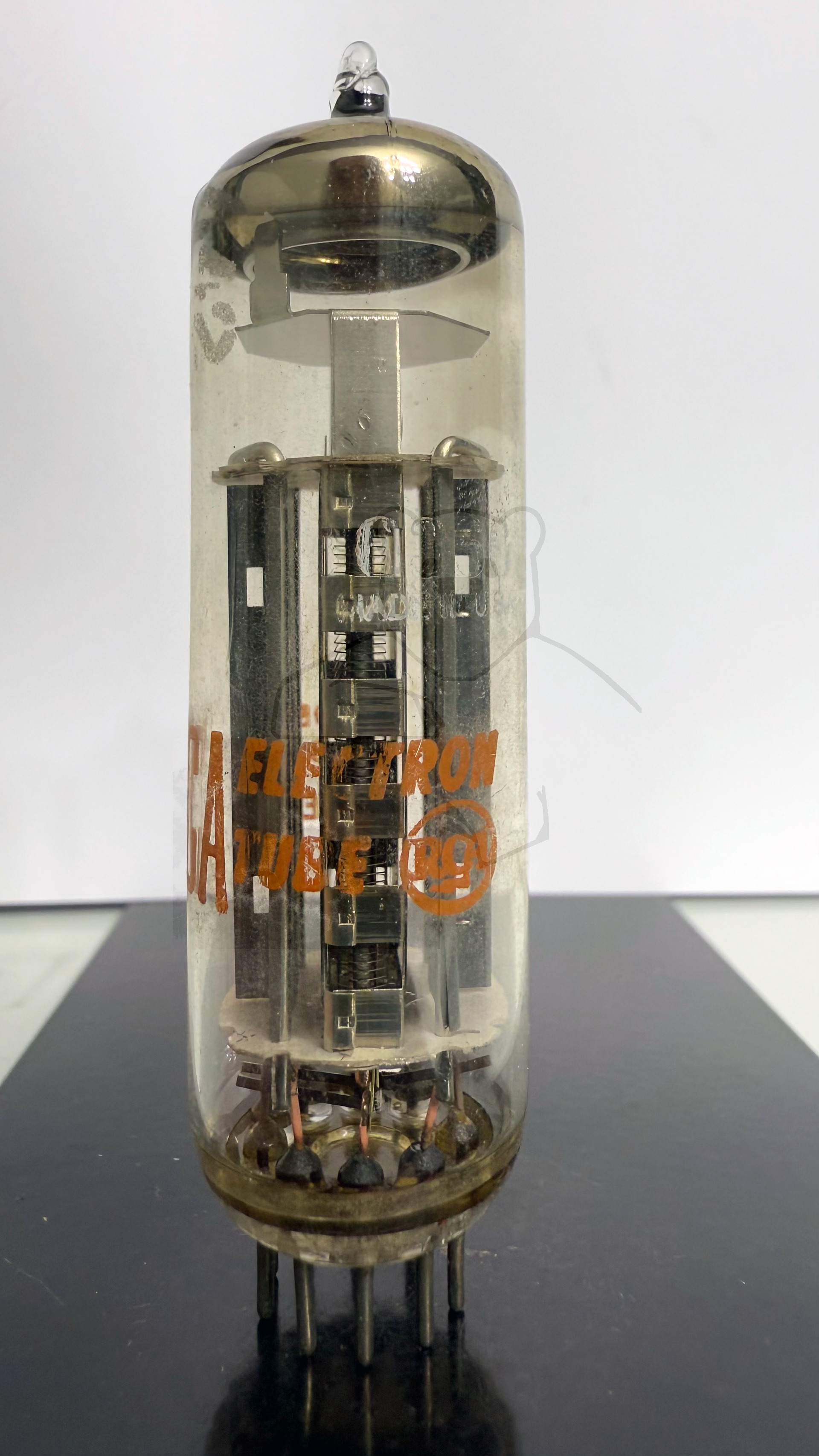

Röhre 6360 #7955 Bild 1

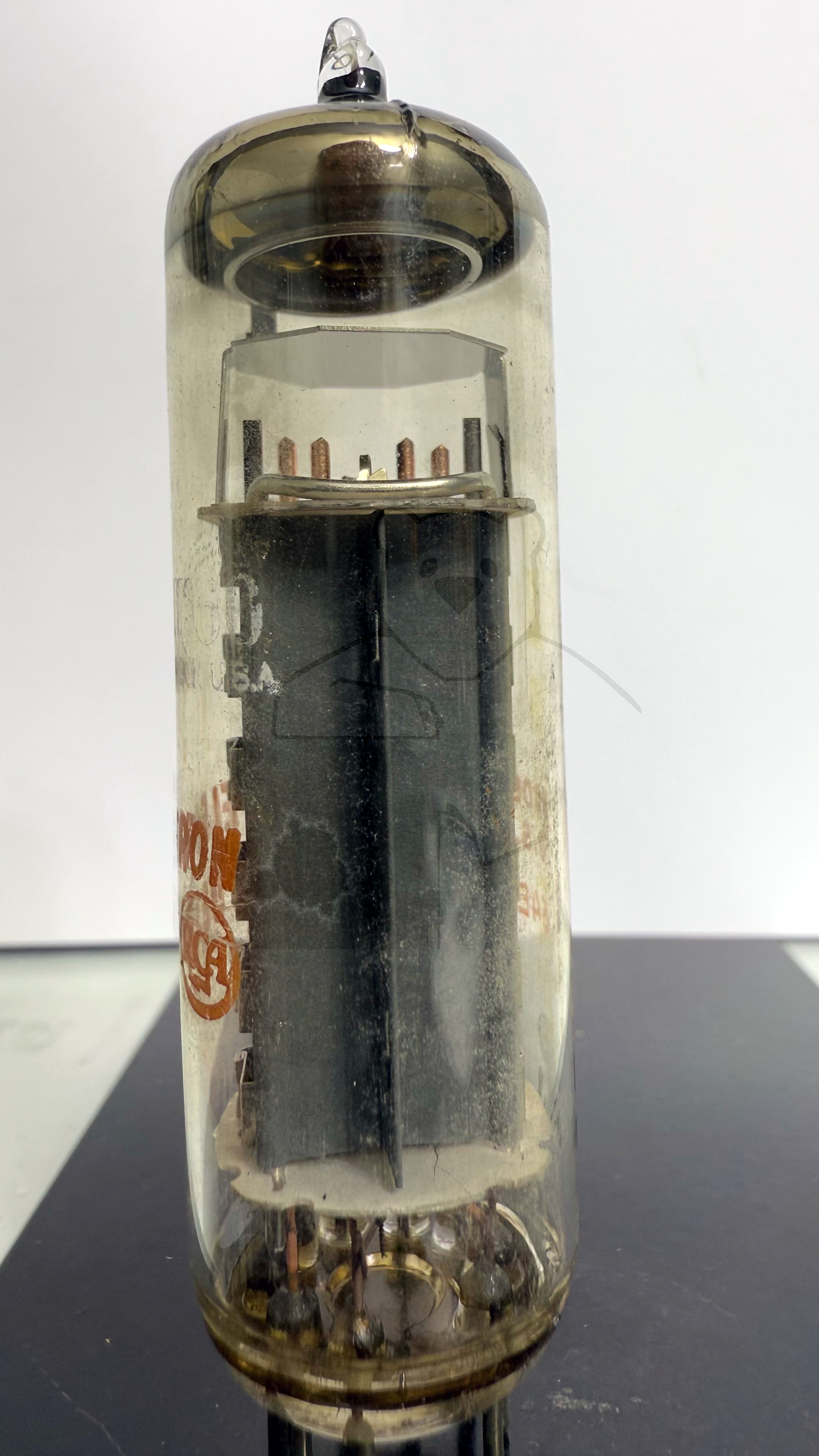

Röhre 6360 #7955 Bild 2

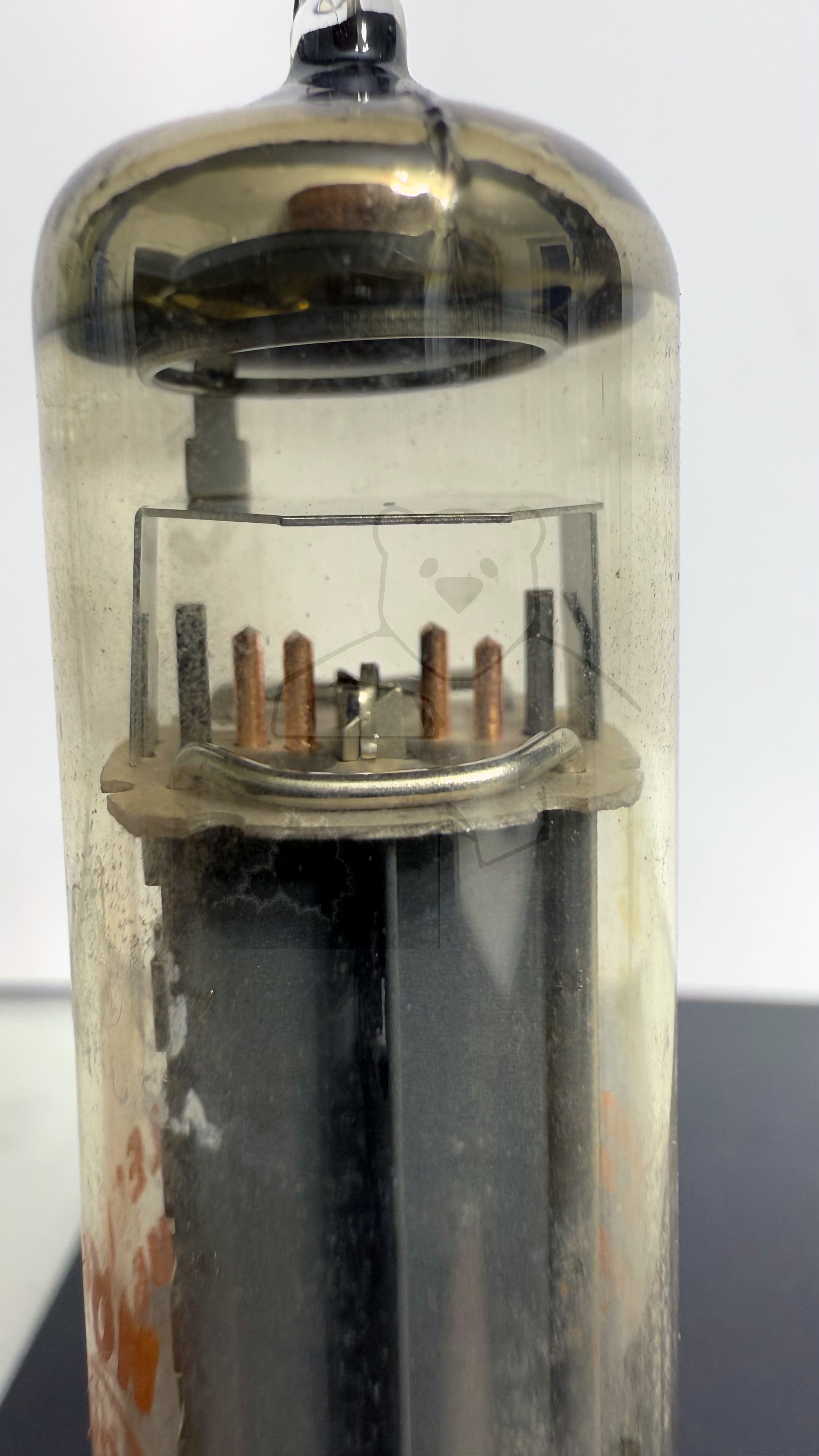

Röhre 6360 #7955 Bild 3

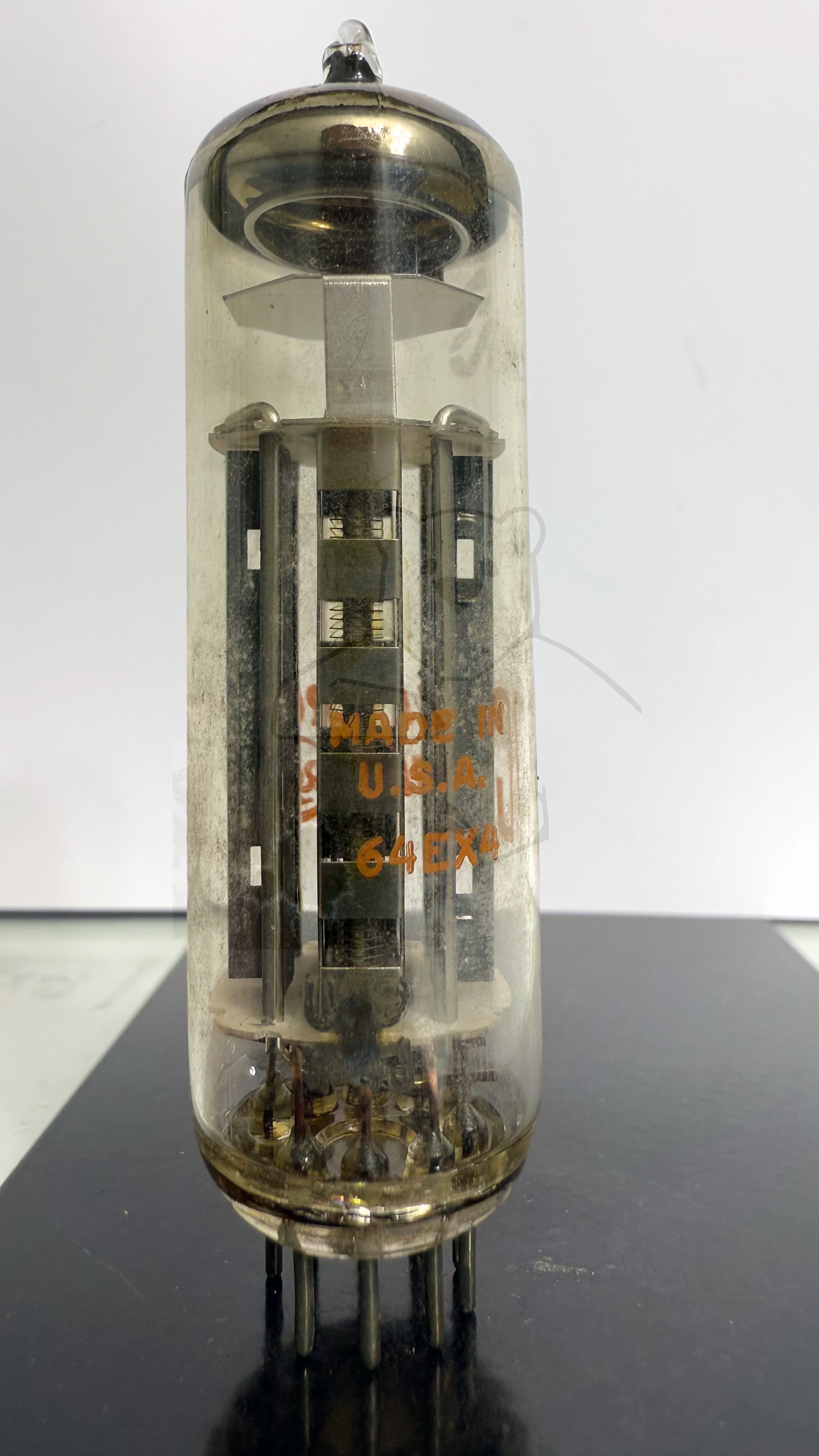

Röhre 6360 #7955 Bild 4

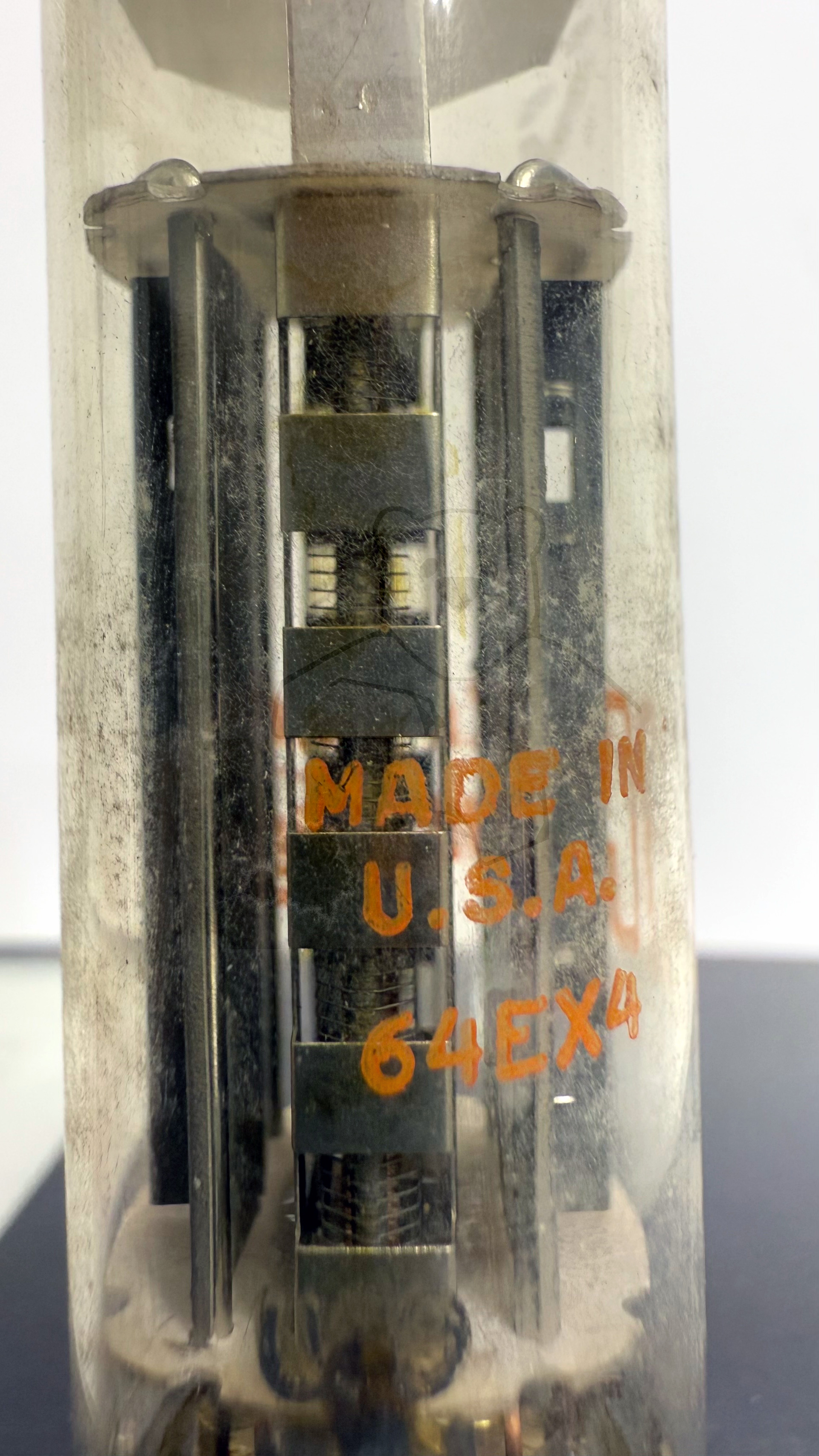

Röhre 6360 #7955 Bild 5

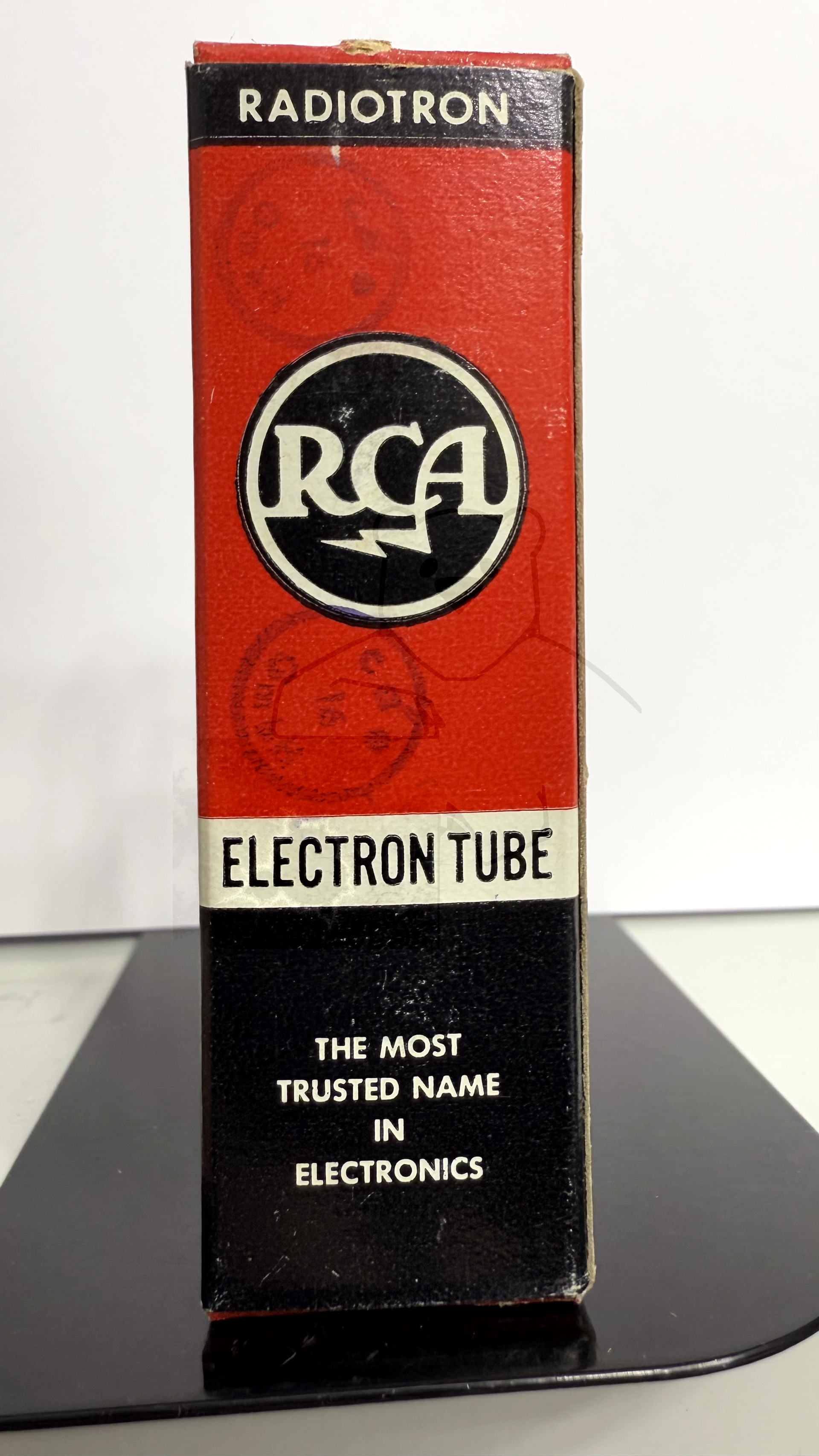

Röhre 6360 #7955 Verpackung Bild 1

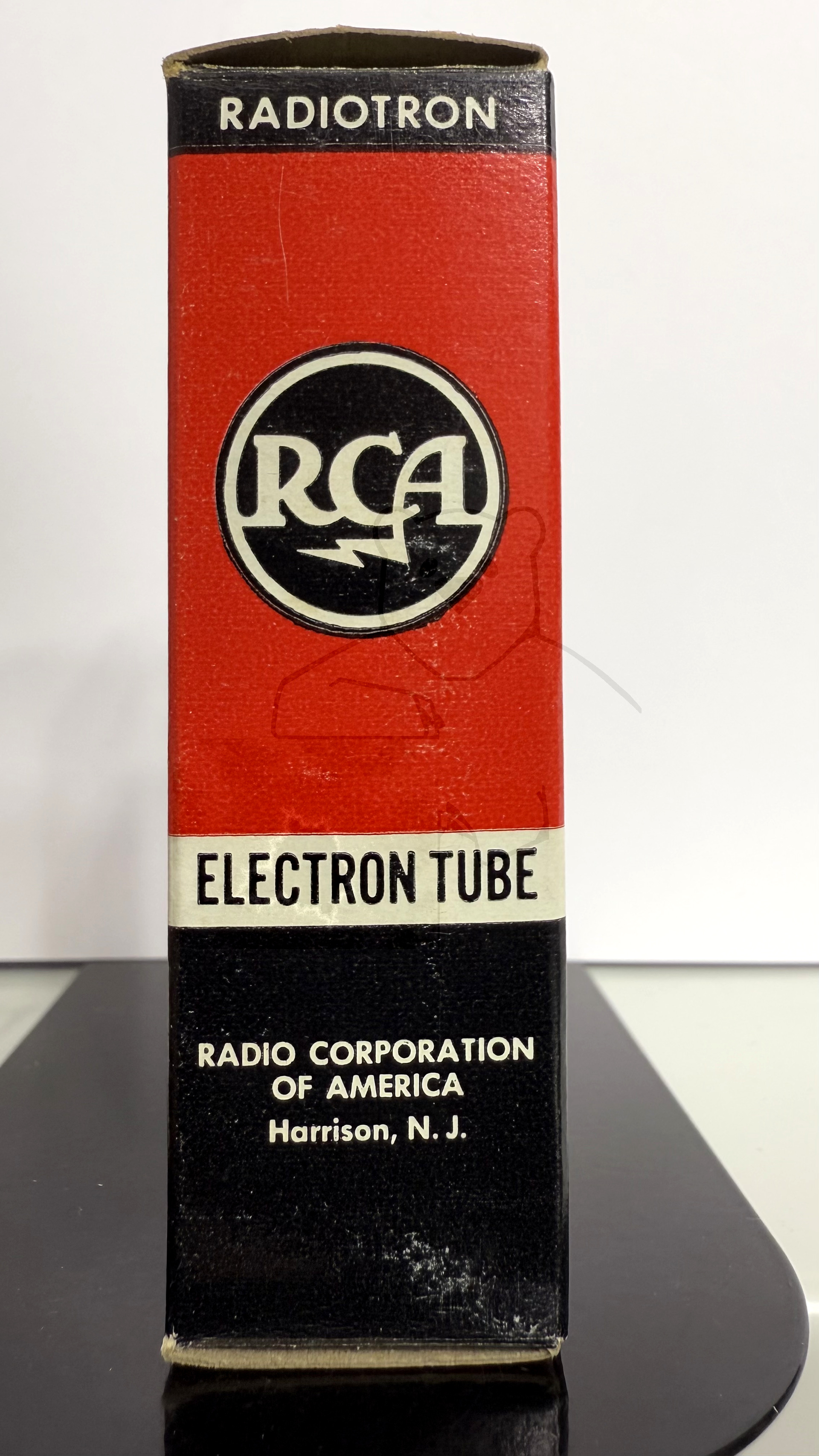

Röhre 6360 #7955 Verpackung Bild 2

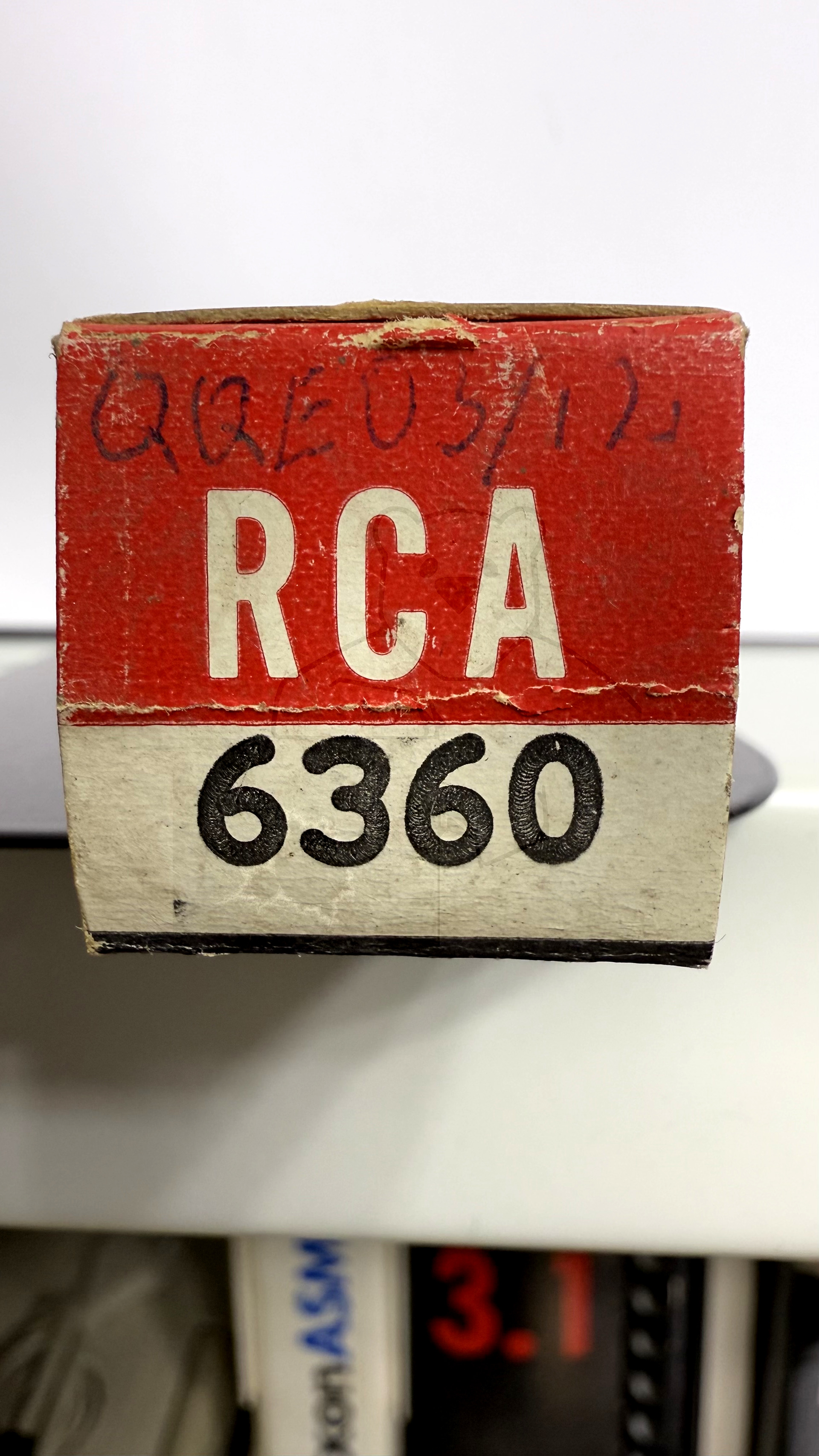

Röhre 6360 #7955 Verpackung Bild 3

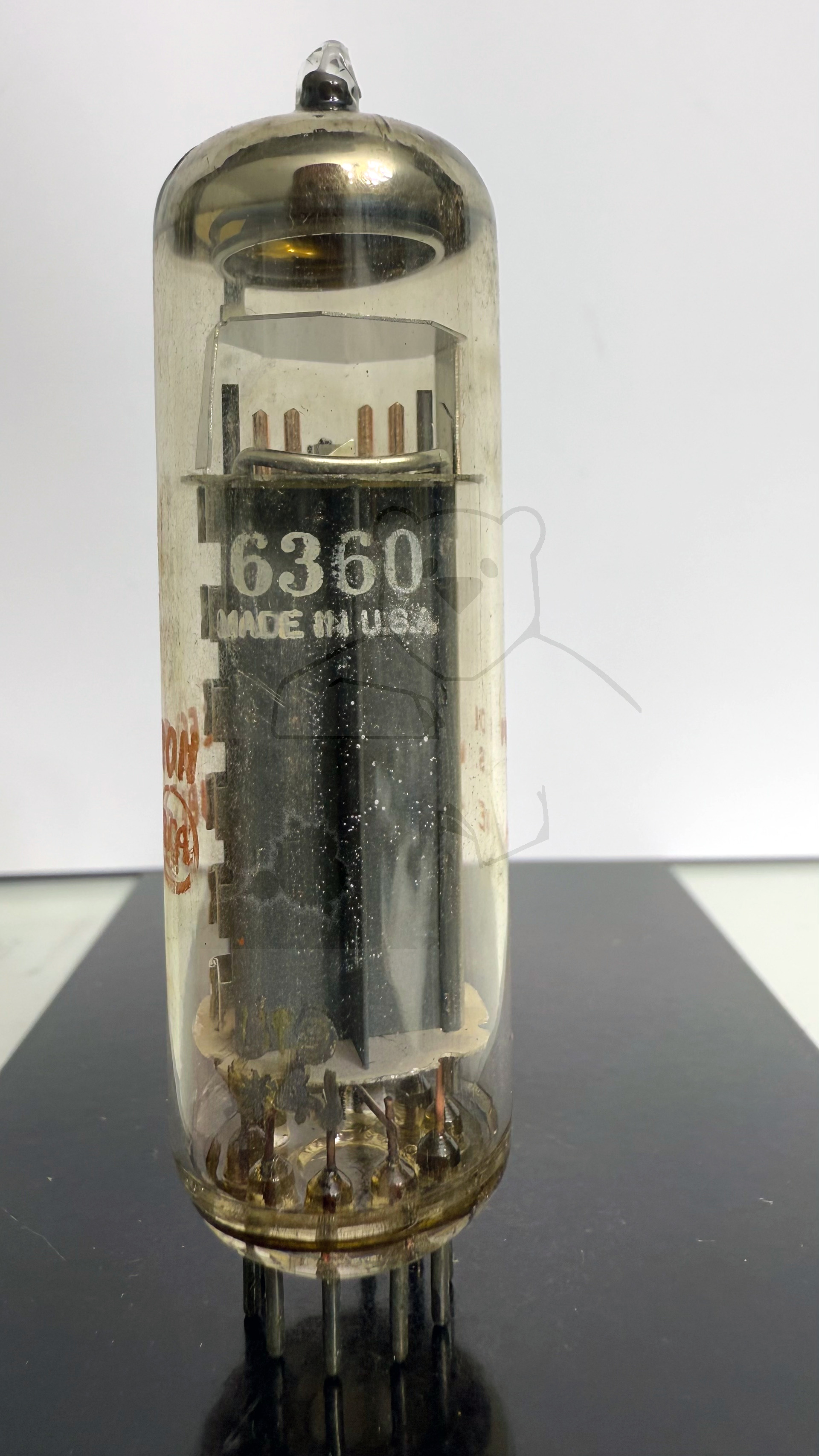

Röhre 6360 #7956 Bild 1

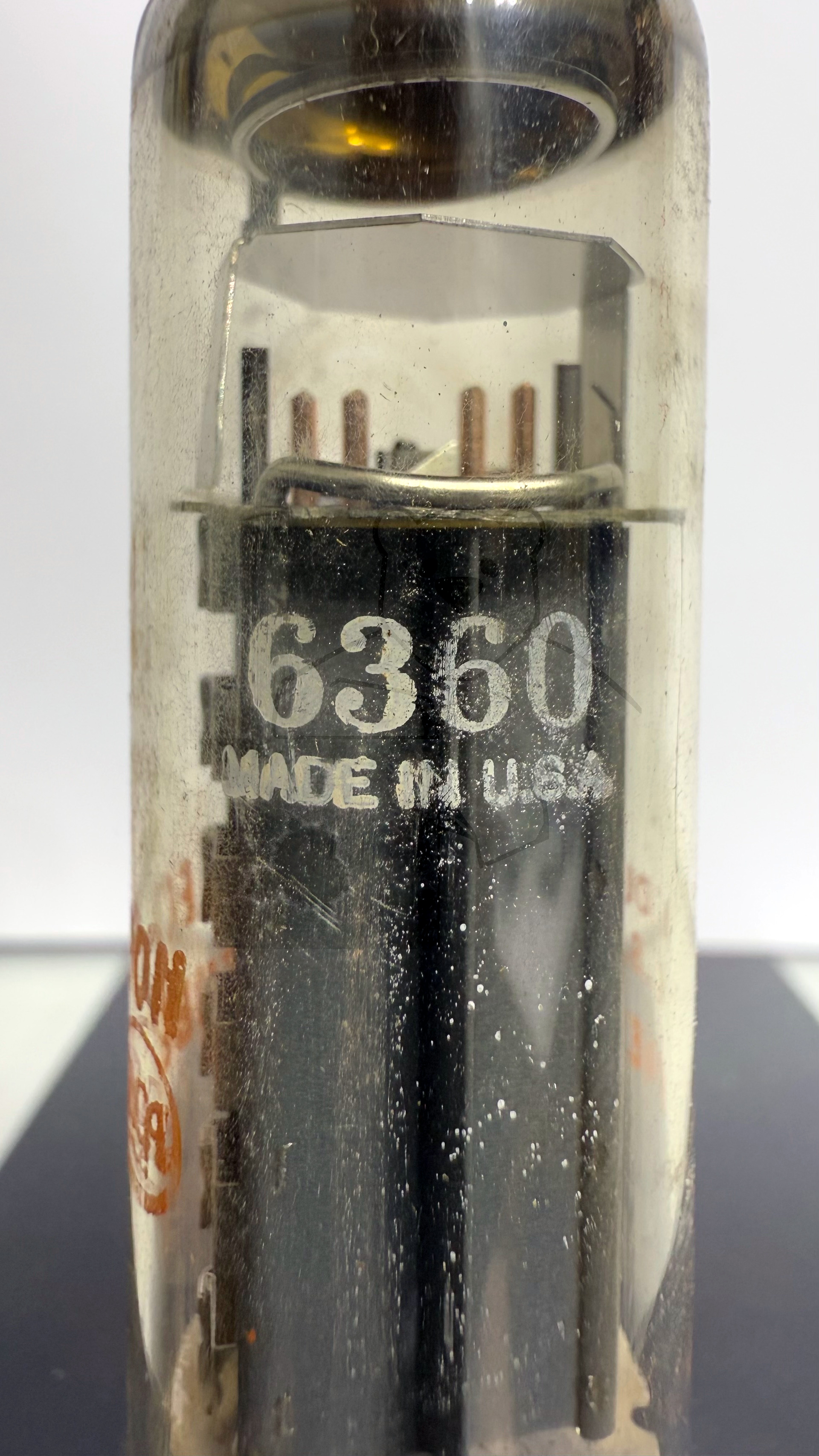

Röhre 6360 #7956 Bild 2

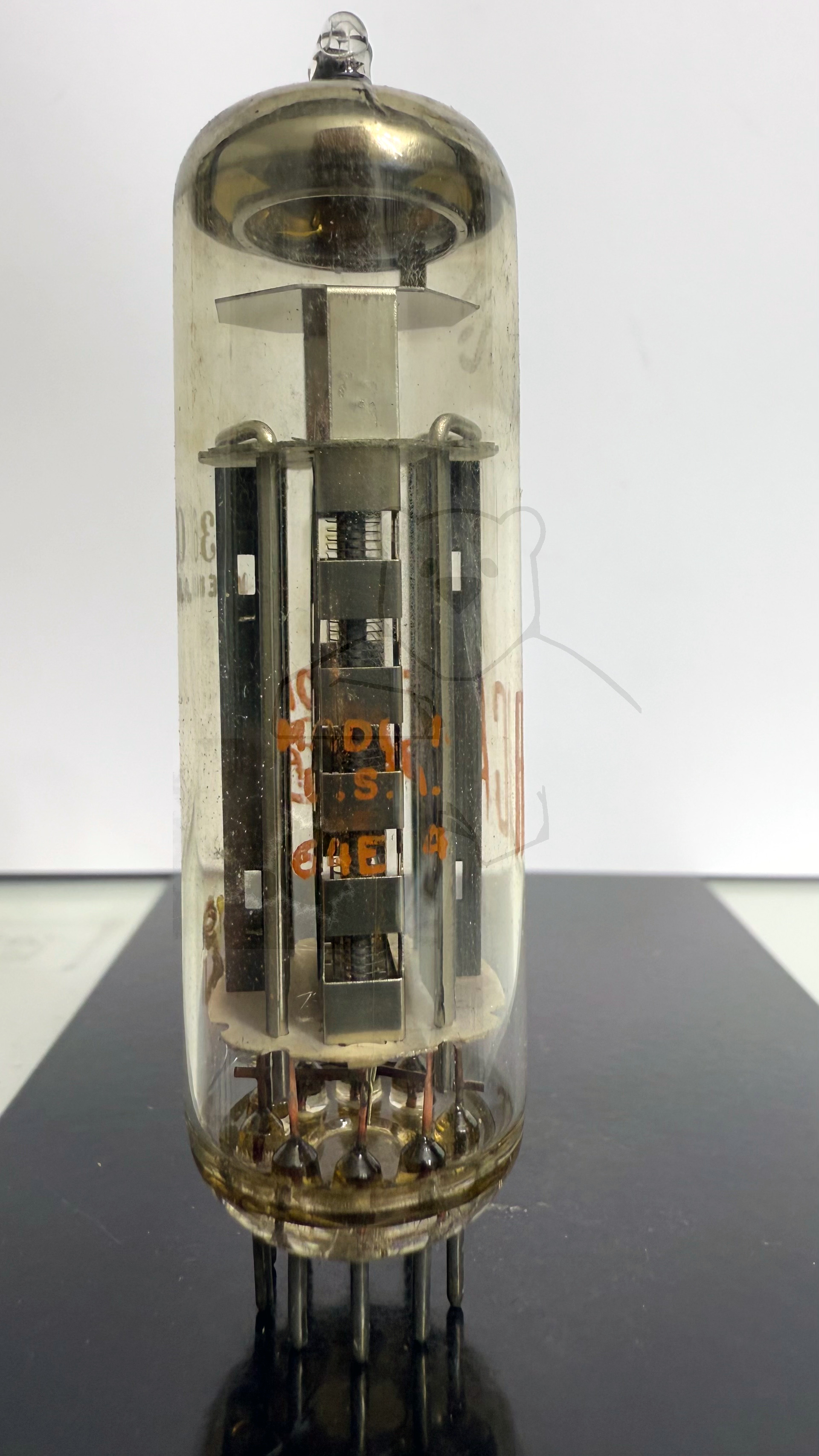

Röhre 6360 #7956 Bild 3

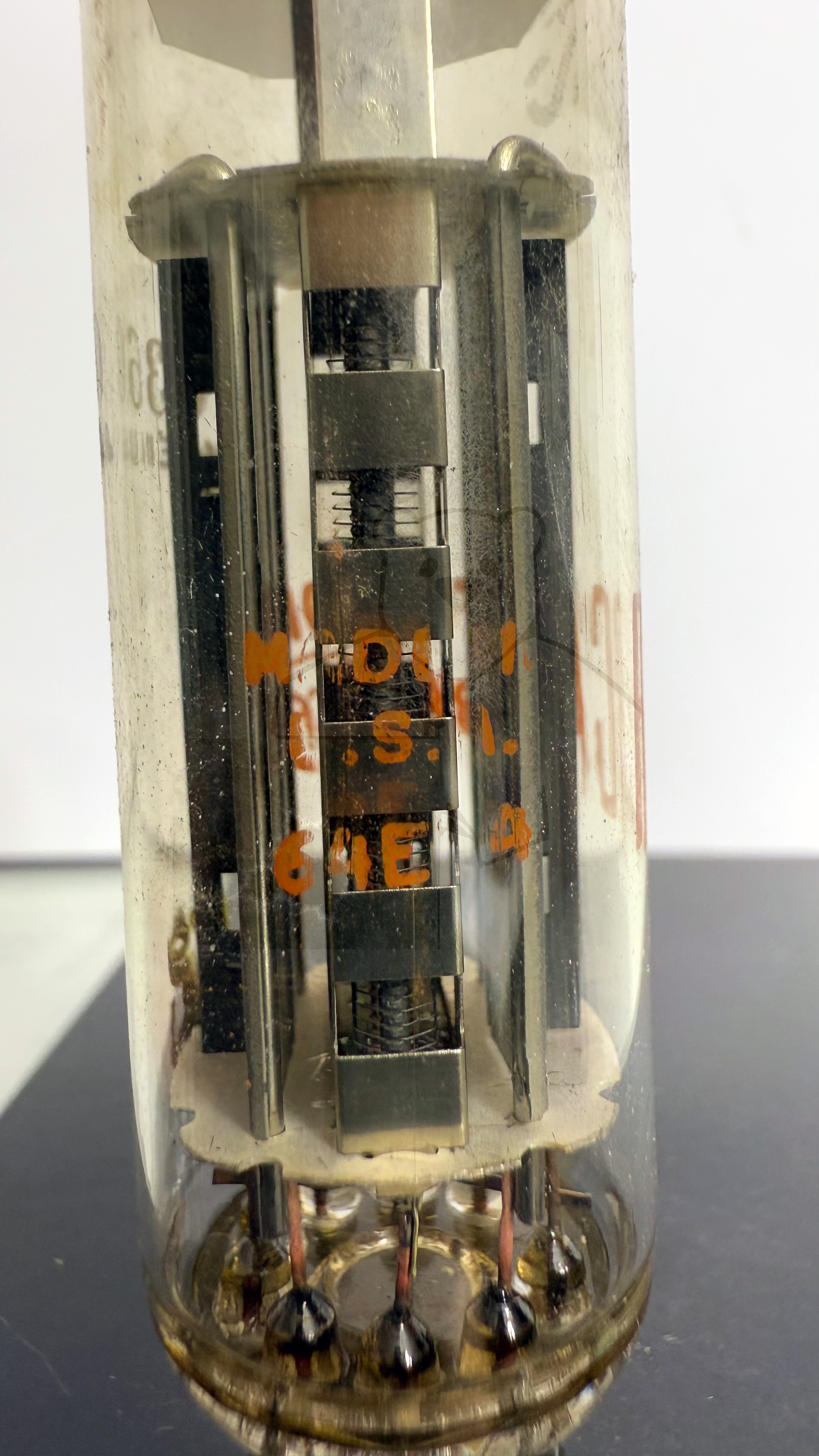

Röhre 6360 #7956 Bild 4

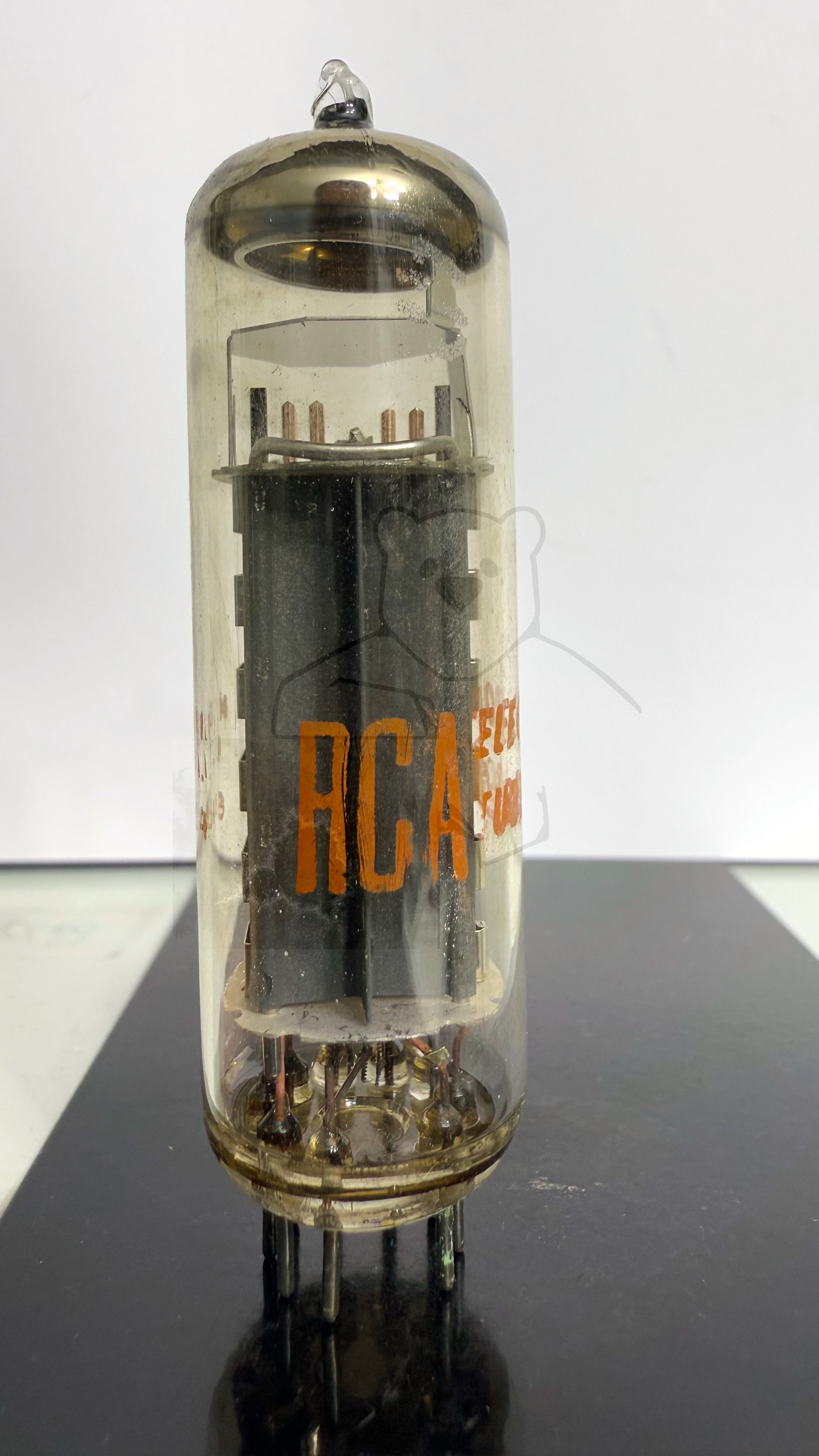

Röhre 6360 #7956 Bild 5

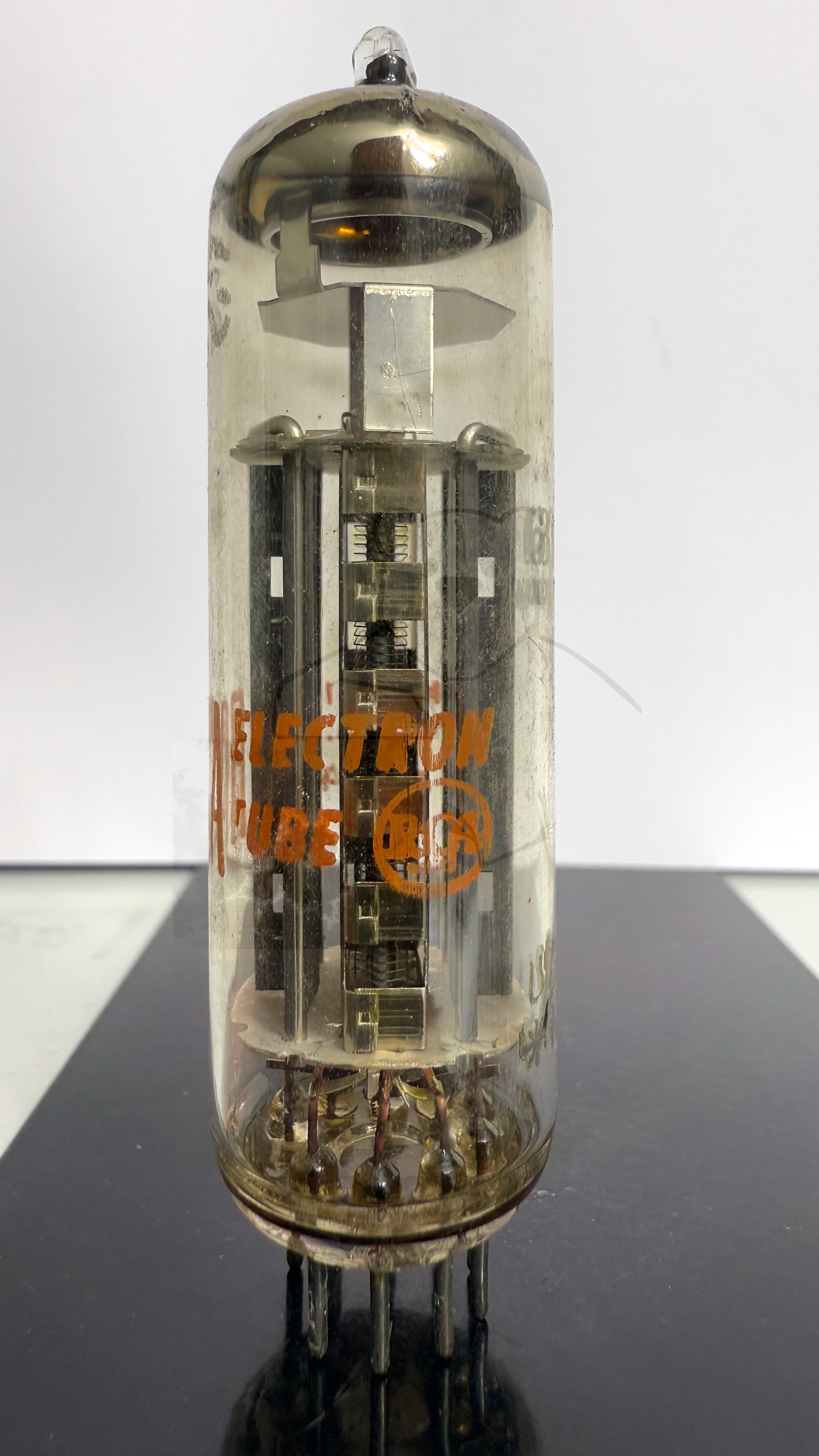

Röhre 6360 #7956 Bild 6

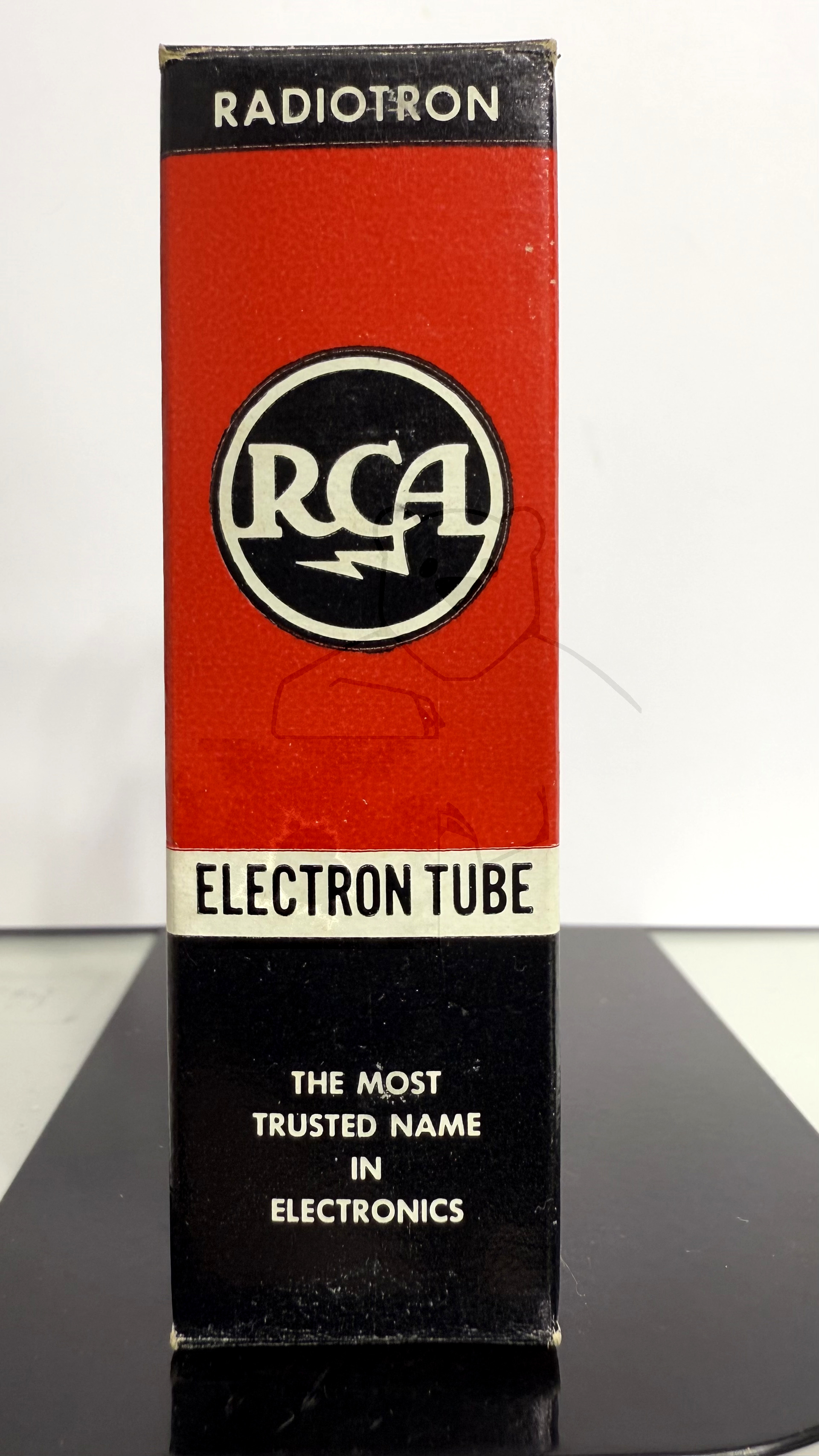

Röhre 6360 #7956 Verpackung Bild 1
Röhre 6360 #7956 Verpackung Bild 2

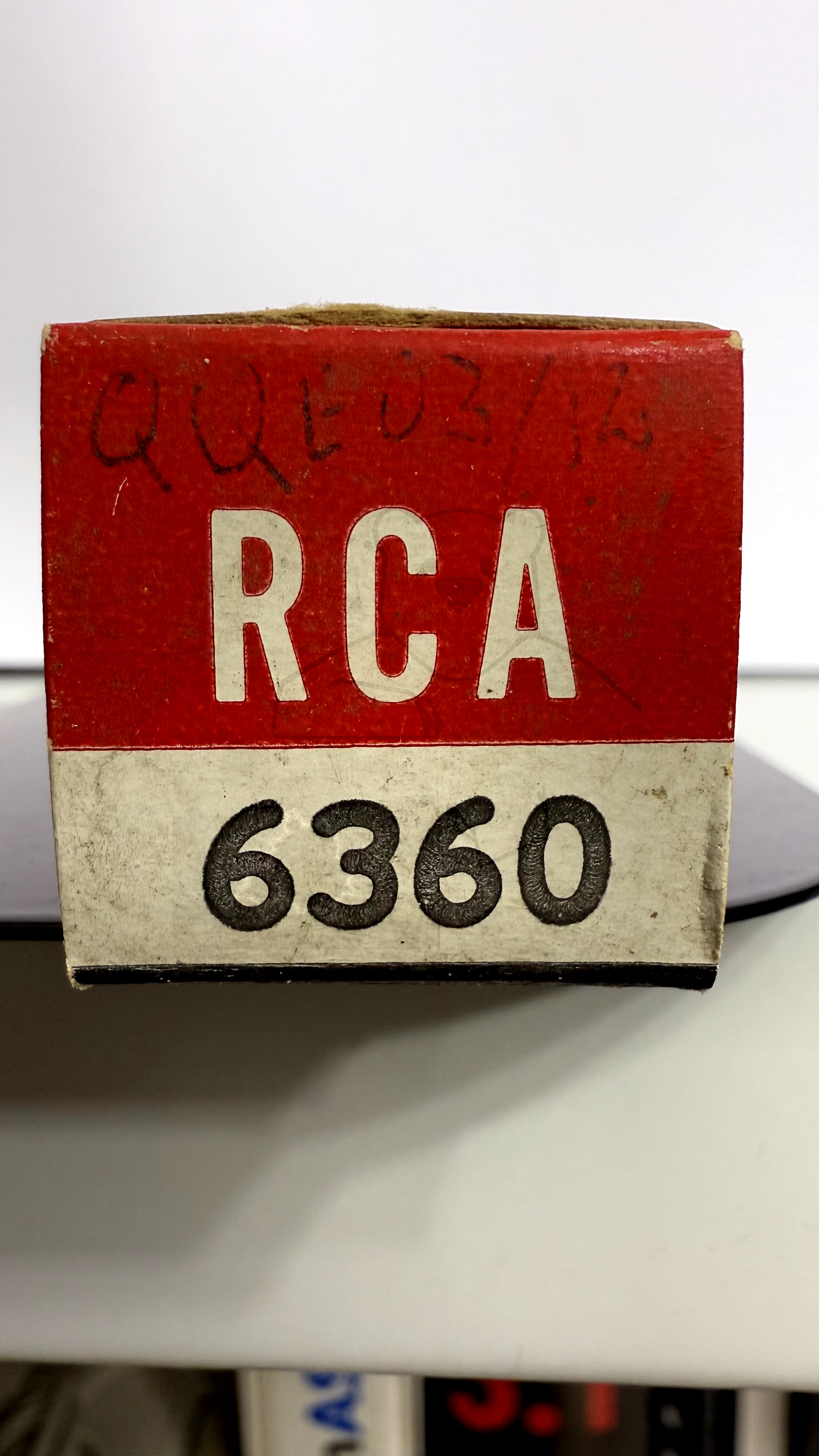

Röhre 6360 #7956 Verpackung Bild 3
đ Alle Röhren vom Typ 6360 in der Sammlung
- â 6360 Inventar: 07955 Hersteller: â RCA
- â 6360 Inventar: 07956 Hersteller: â RCA
- â 6360 Inventar: 07957 Hersteller: â Valvo
- â 6360 Inventar: 07958 Hersteller: â Valvo
- â 6360 Inventar: 07959 Hersteller: â Valvo
- â 6360 Inventar: 07960 Hersteller: â Valvo
