Daten und Bilder der Röhre: CCa

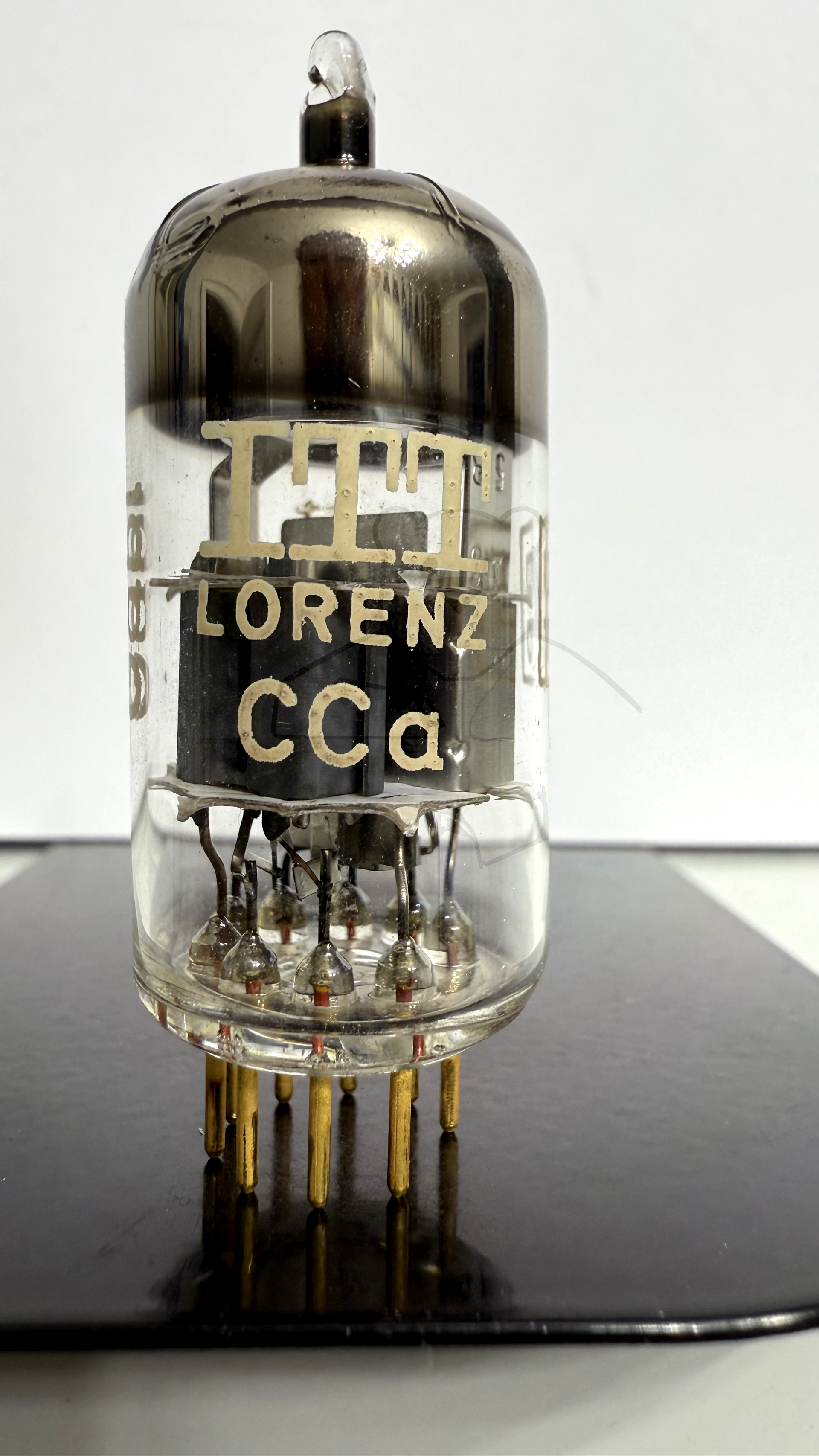

🔎 Beschreibung der Röhre: CCa Inventarnummer: 07245

Name	→ CCa
Vergleichsname	→ 6922 → E88CC
Hersteller	→ ITT - Lorenz
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp

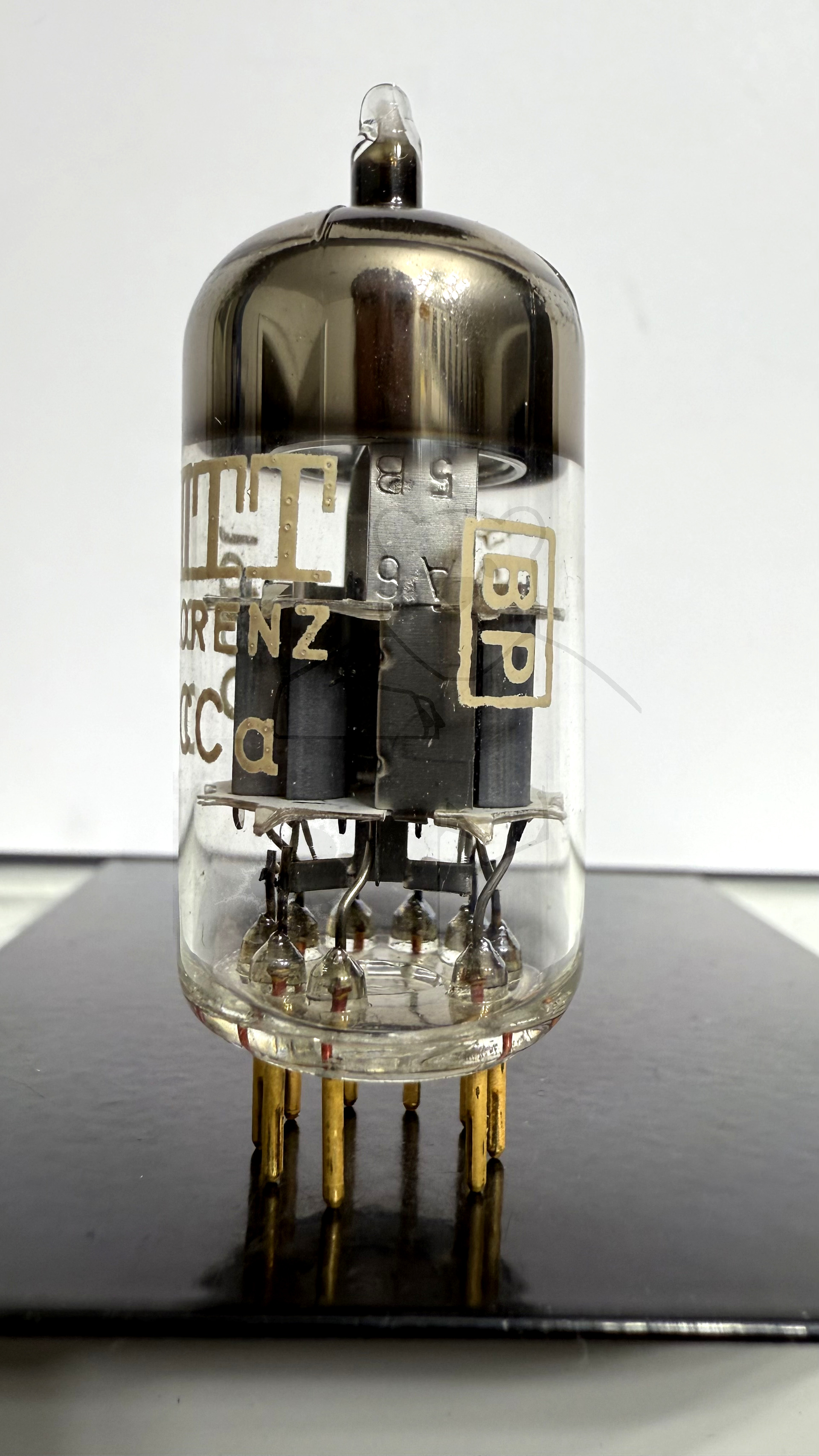

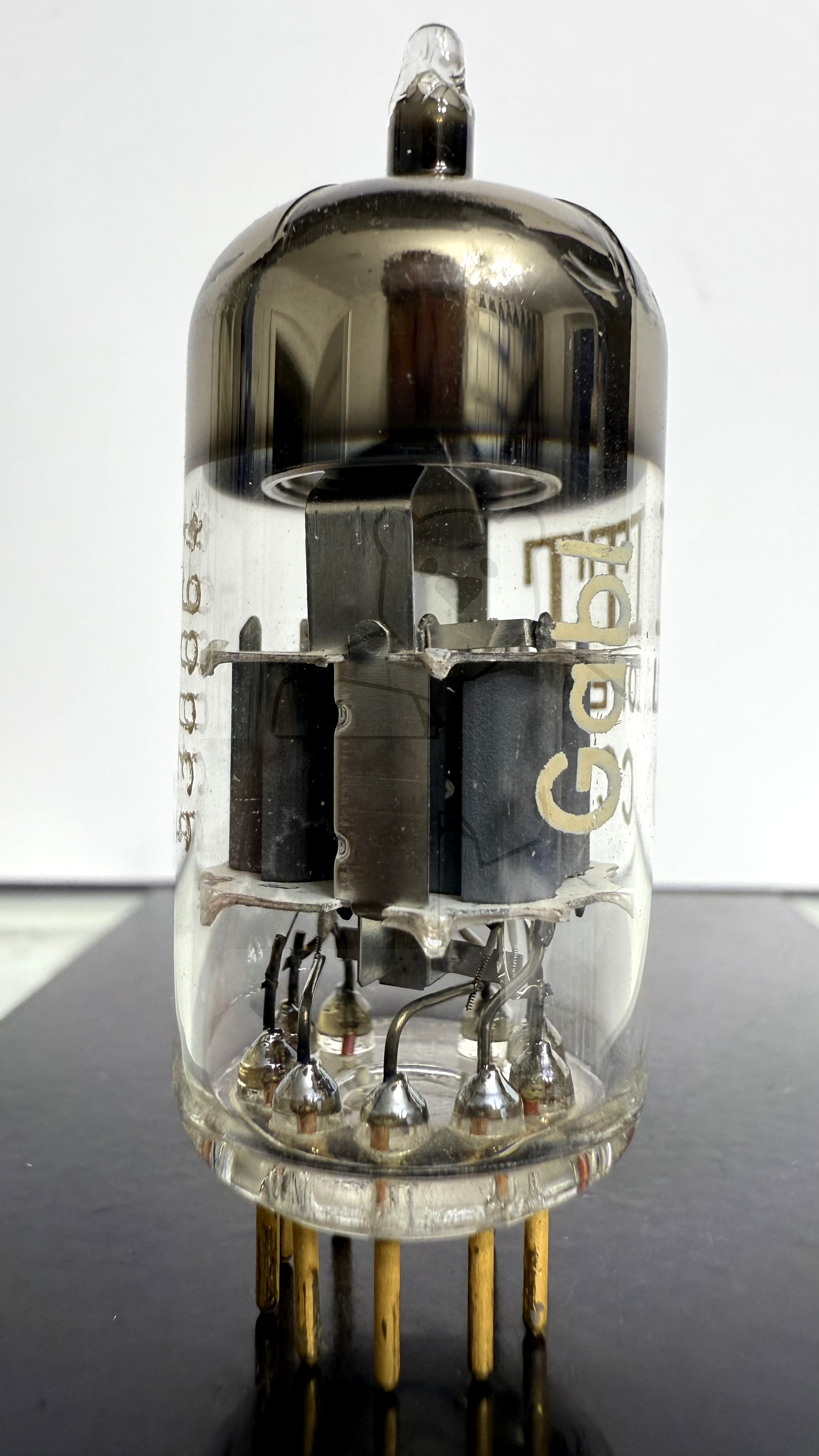

Informationen	BP / Gabl
Kenn Nummer
Ätz- Produktionscode

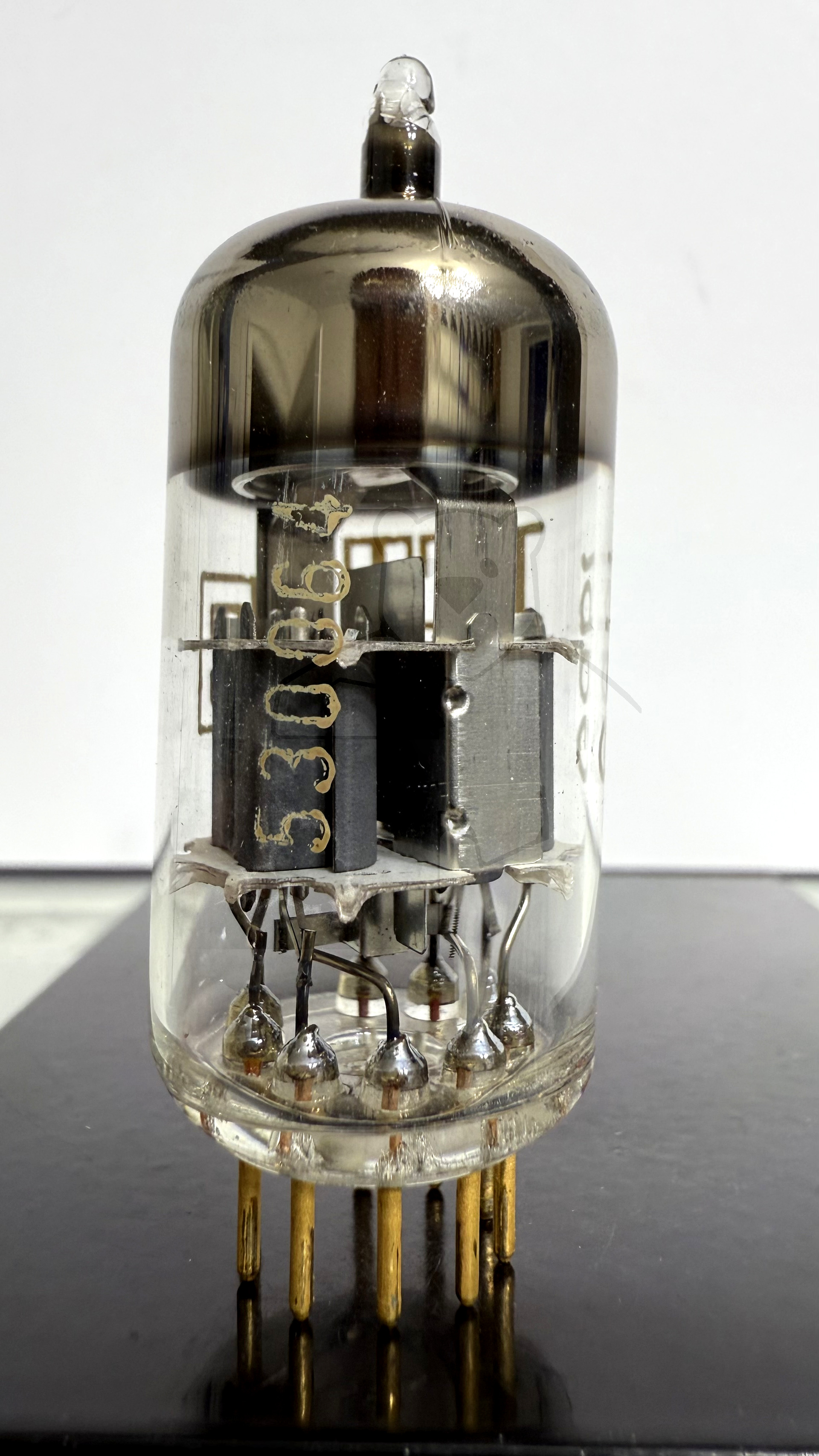

Serien Nummer	530064
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S125b

🔎 Beschreibung der Systeme für die Röhre: CCa

	System 1	System 2
Kathode	8	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	9	9
Funktion	→ Breitbandverstaerker, Triode	→ Breitbandverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

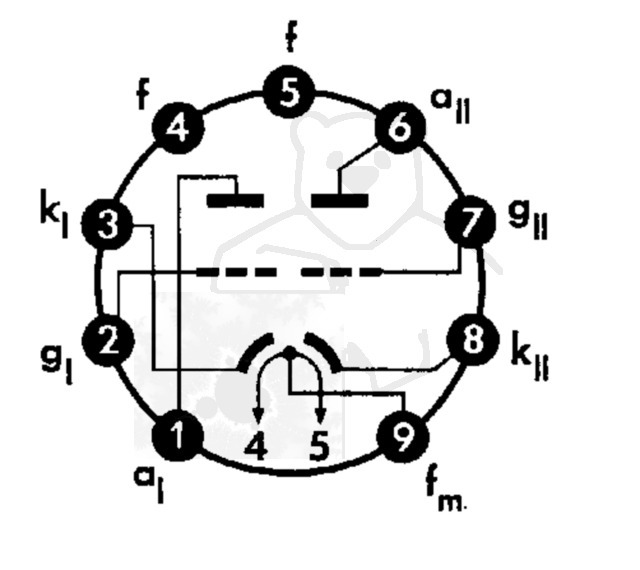

🔎 Sockelschaltung der CCa

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: CCa
Datenblatt CCa Siemens.pdf (3475 kB)
Datenblatt CCa Valvo.pdf (182 kB)
Pruefkarte CCa E88CC - Neuberger RPM370 Roehrenmessgeraet.pdf (218 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
