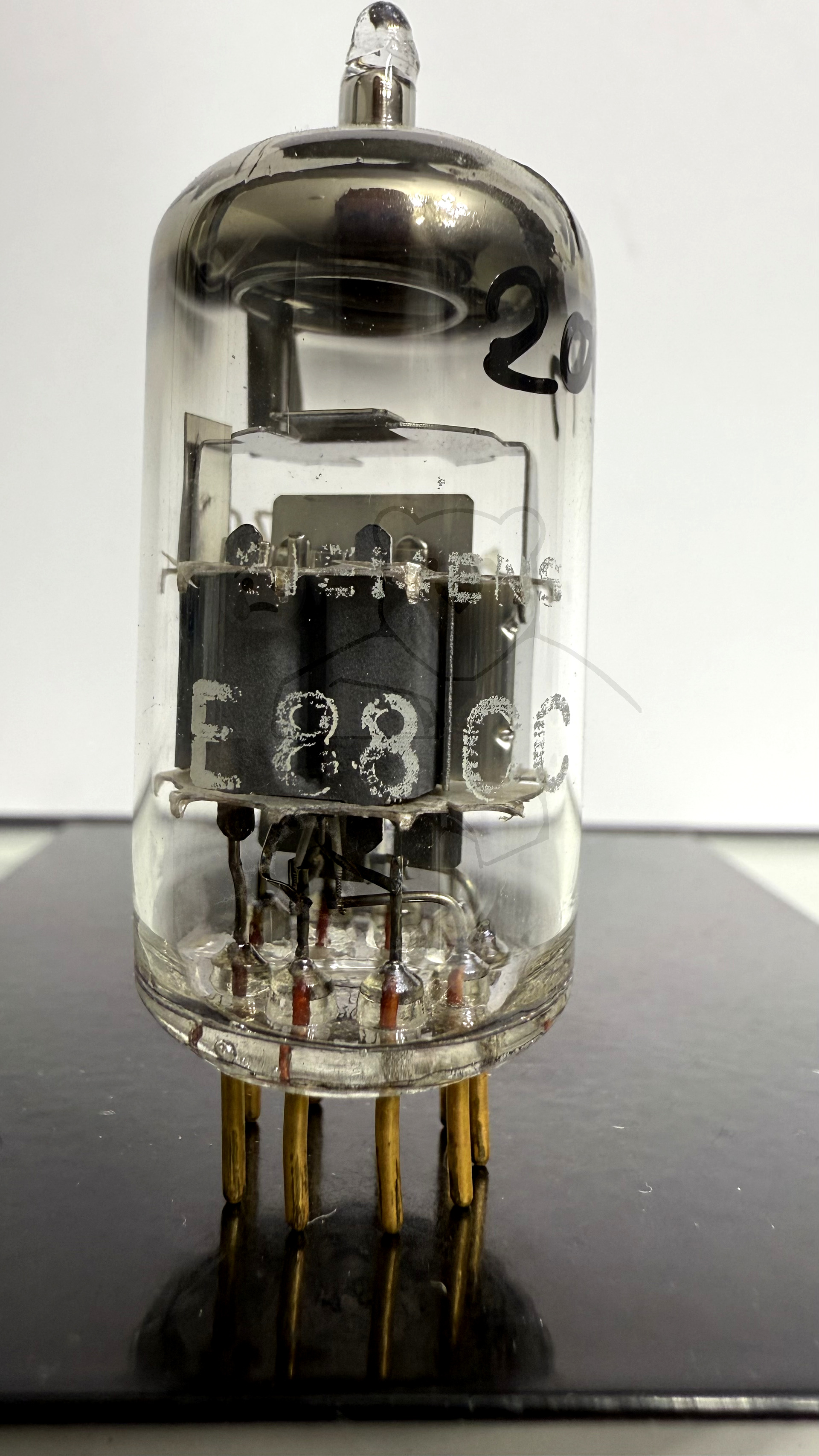

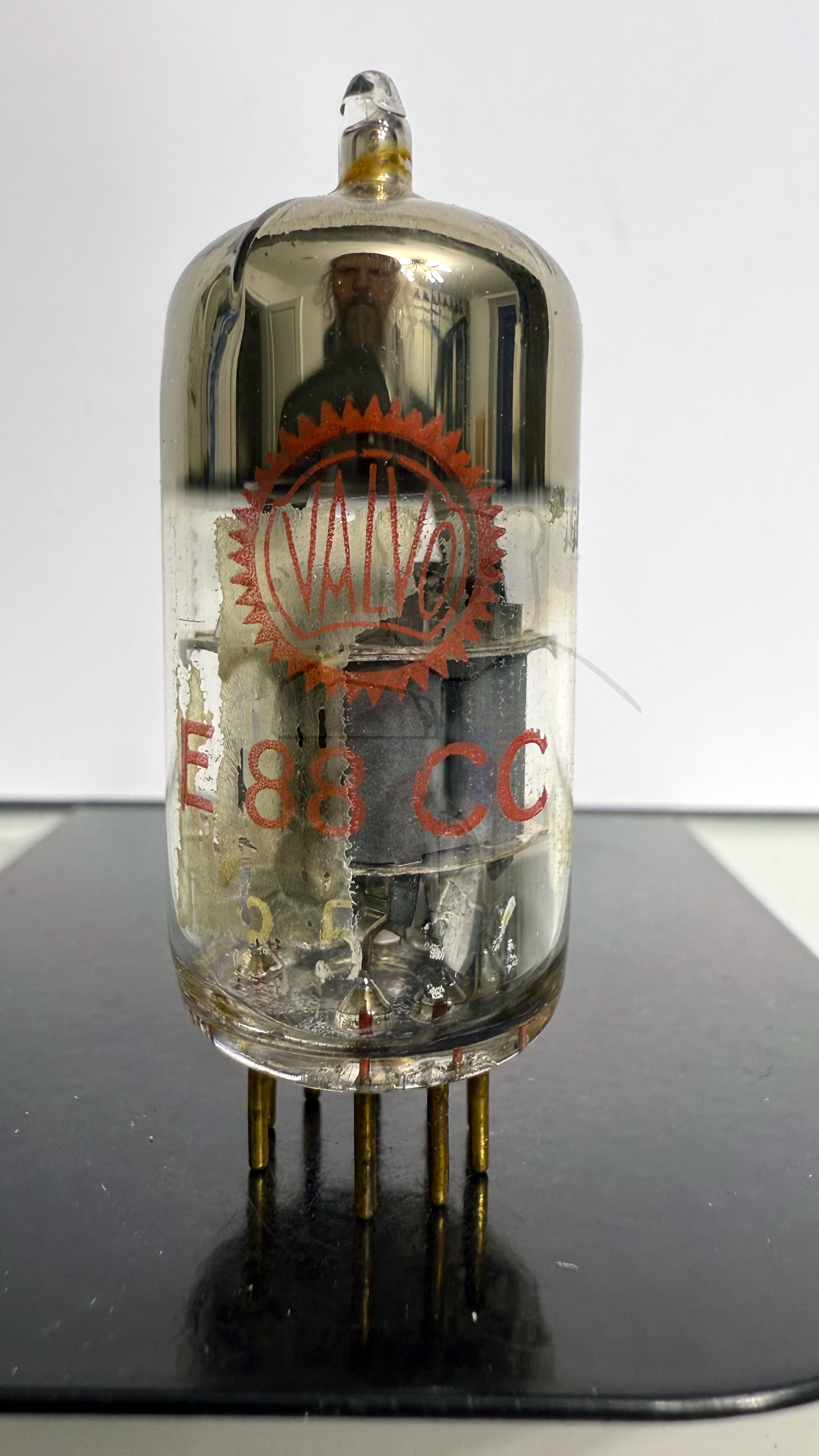

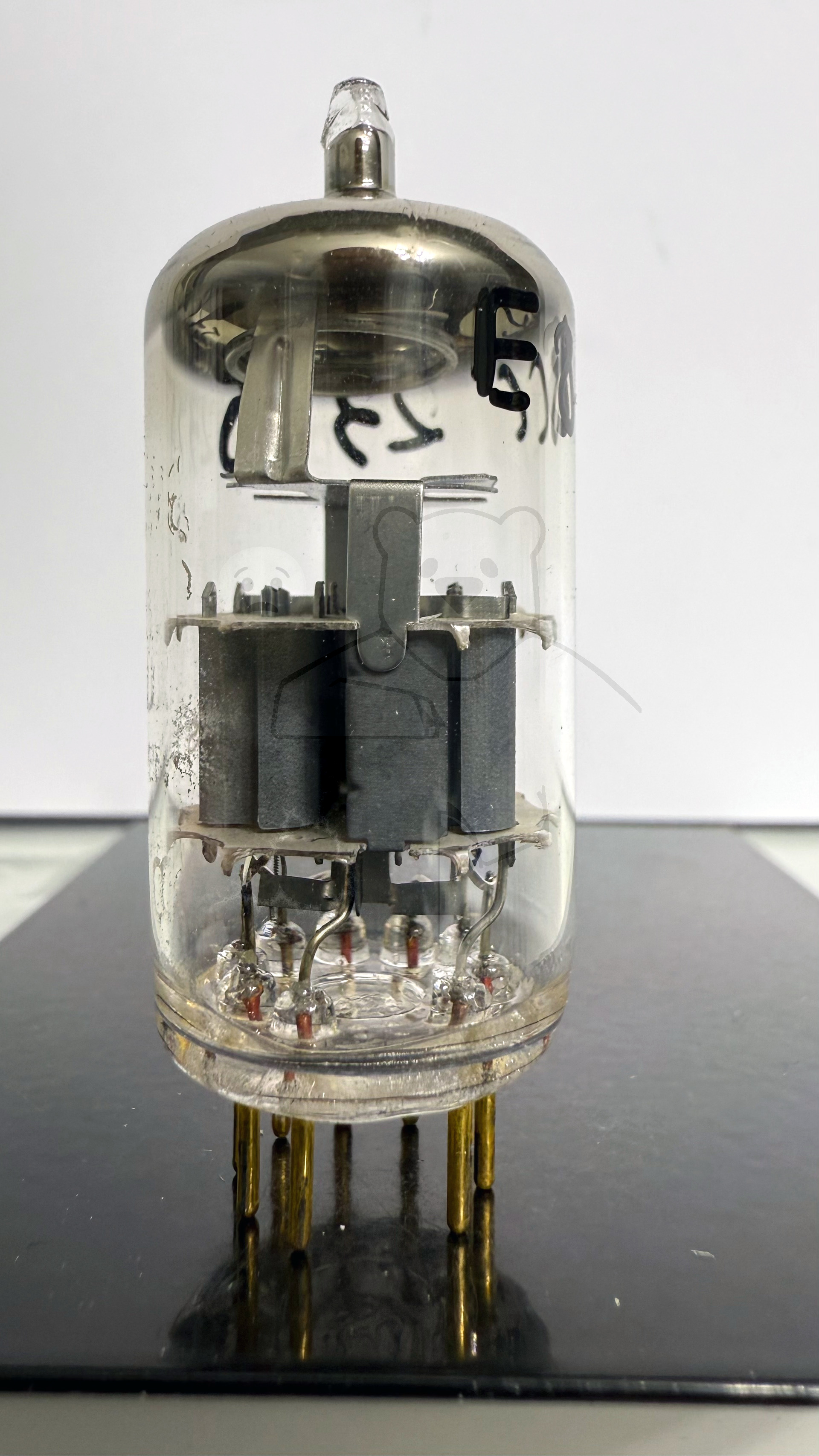

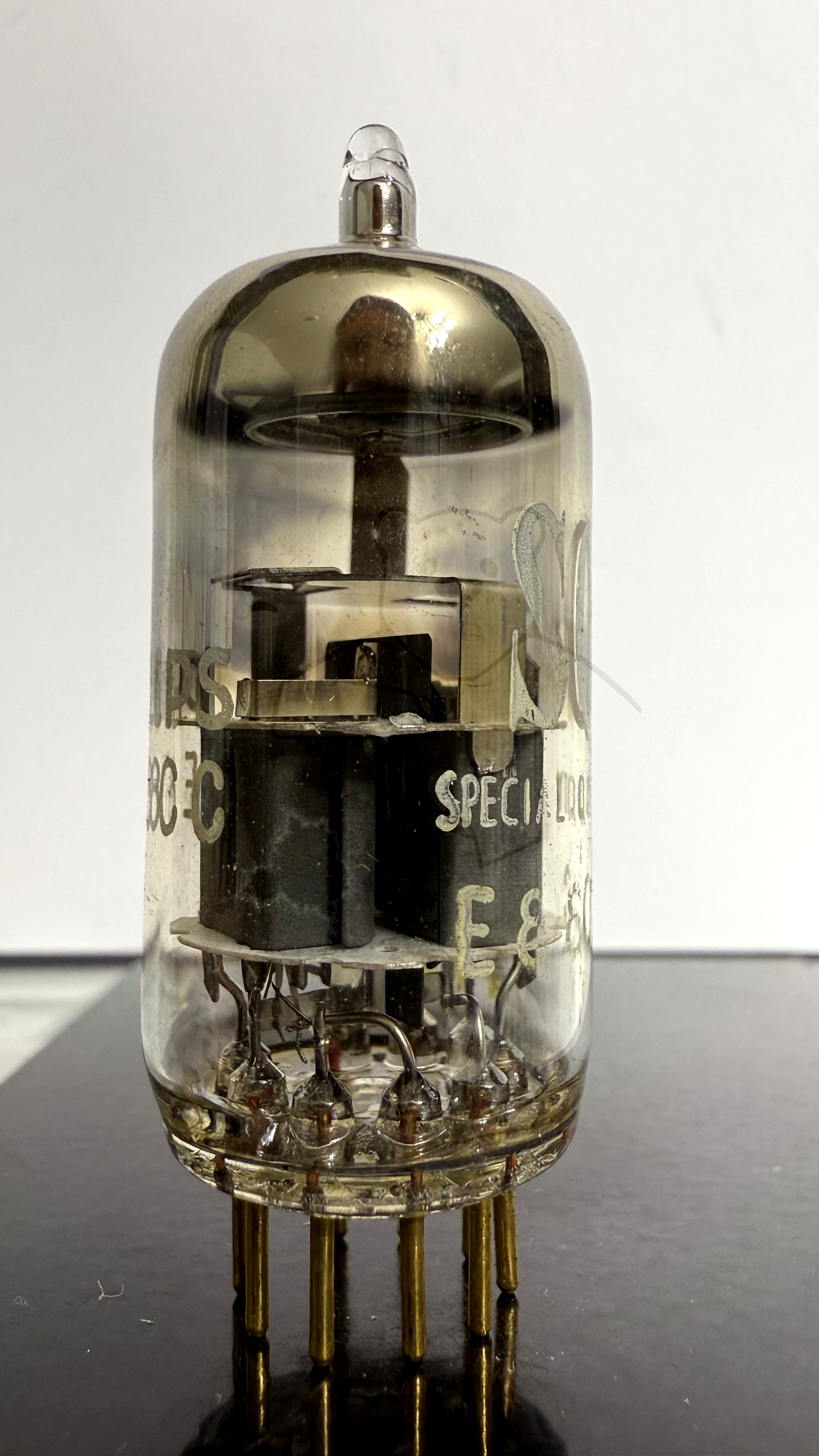

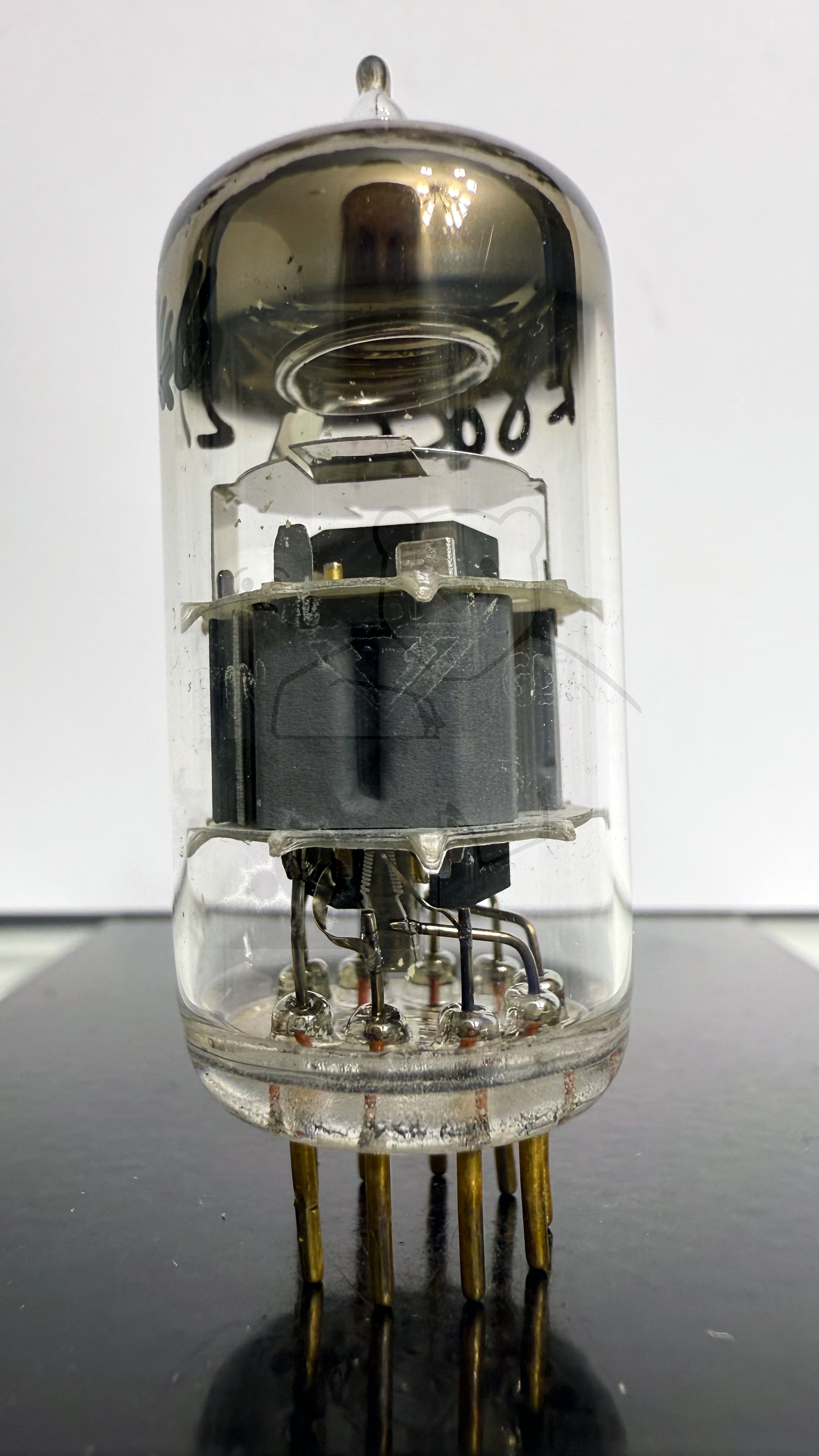

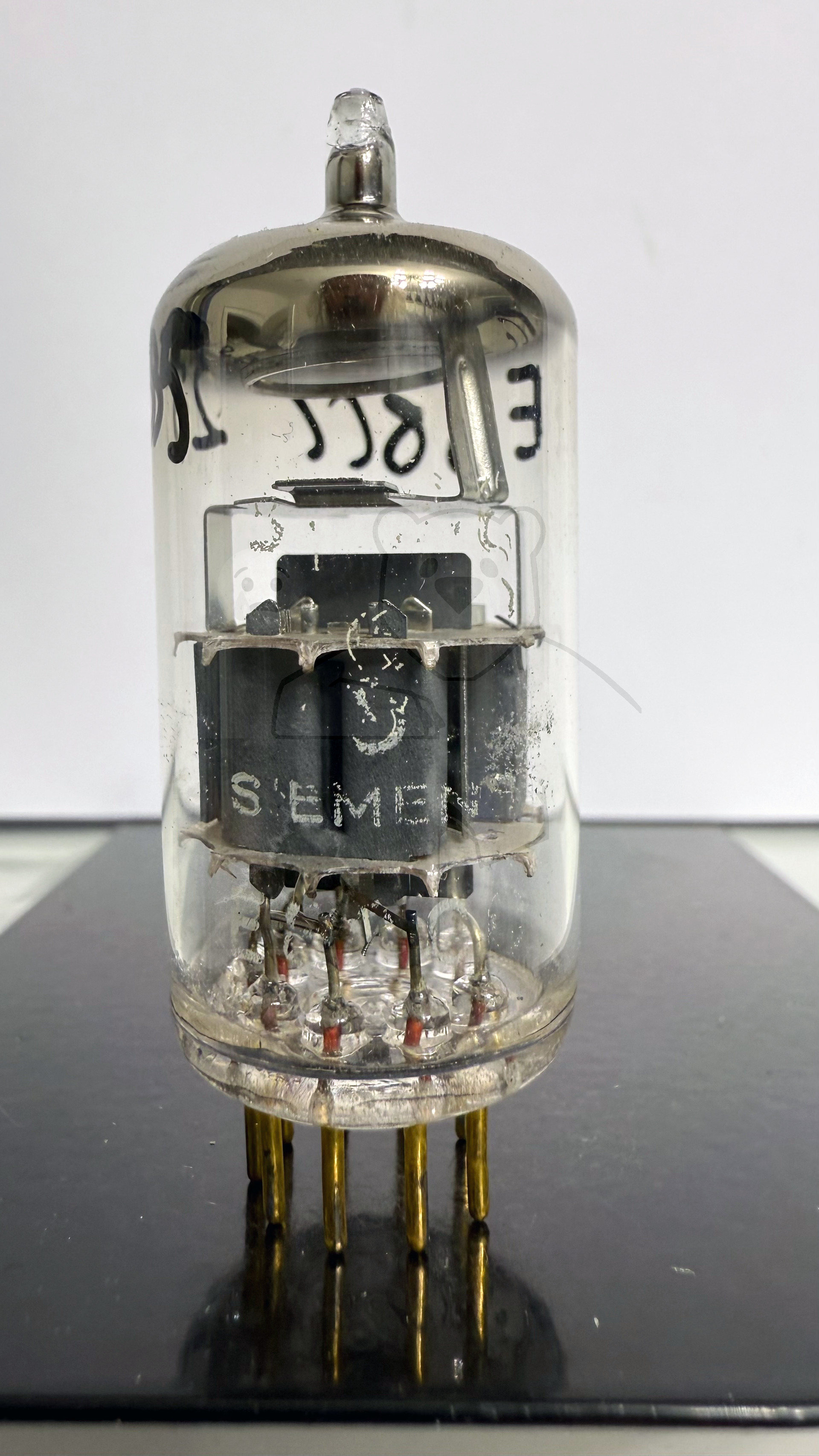

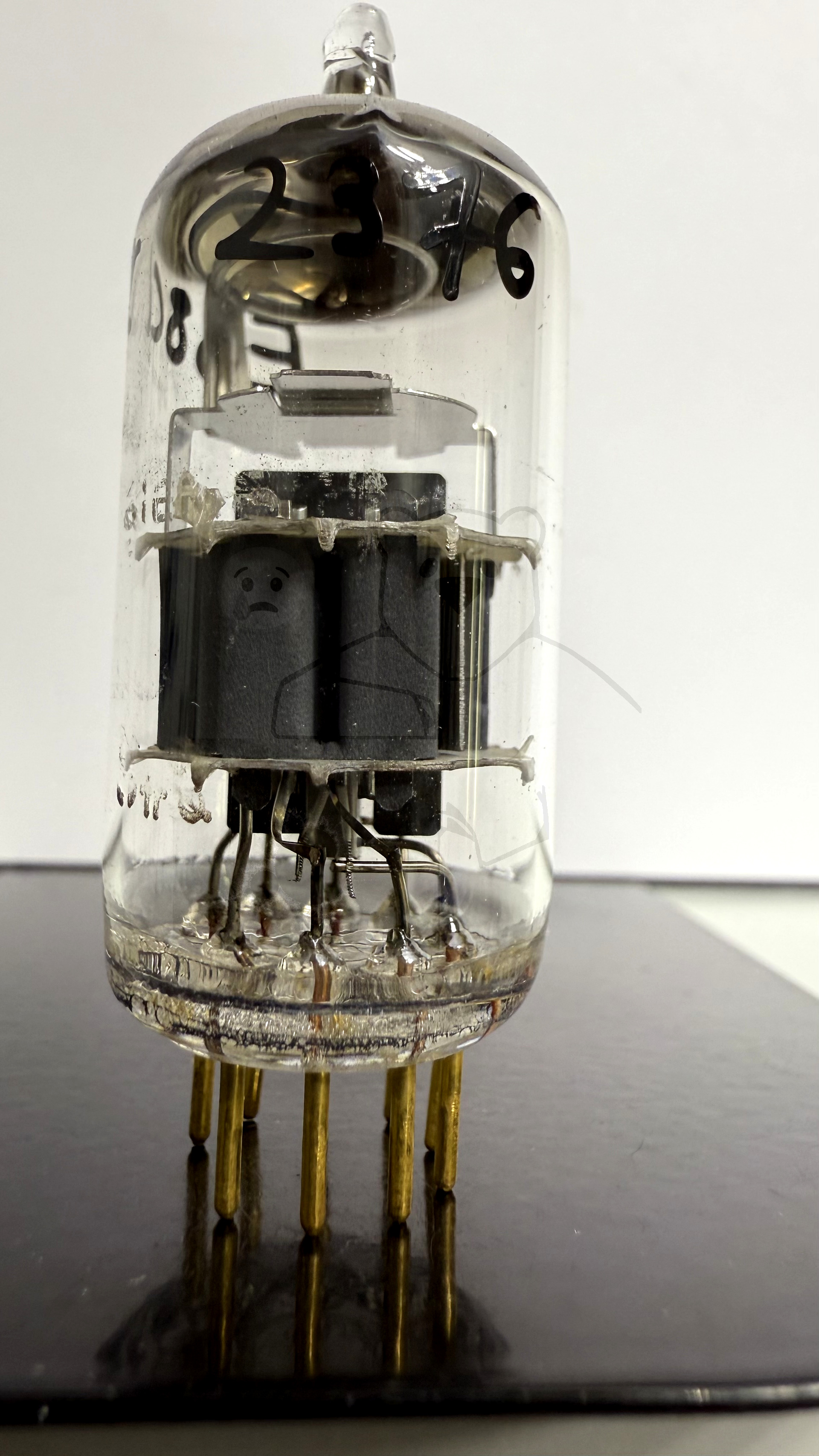

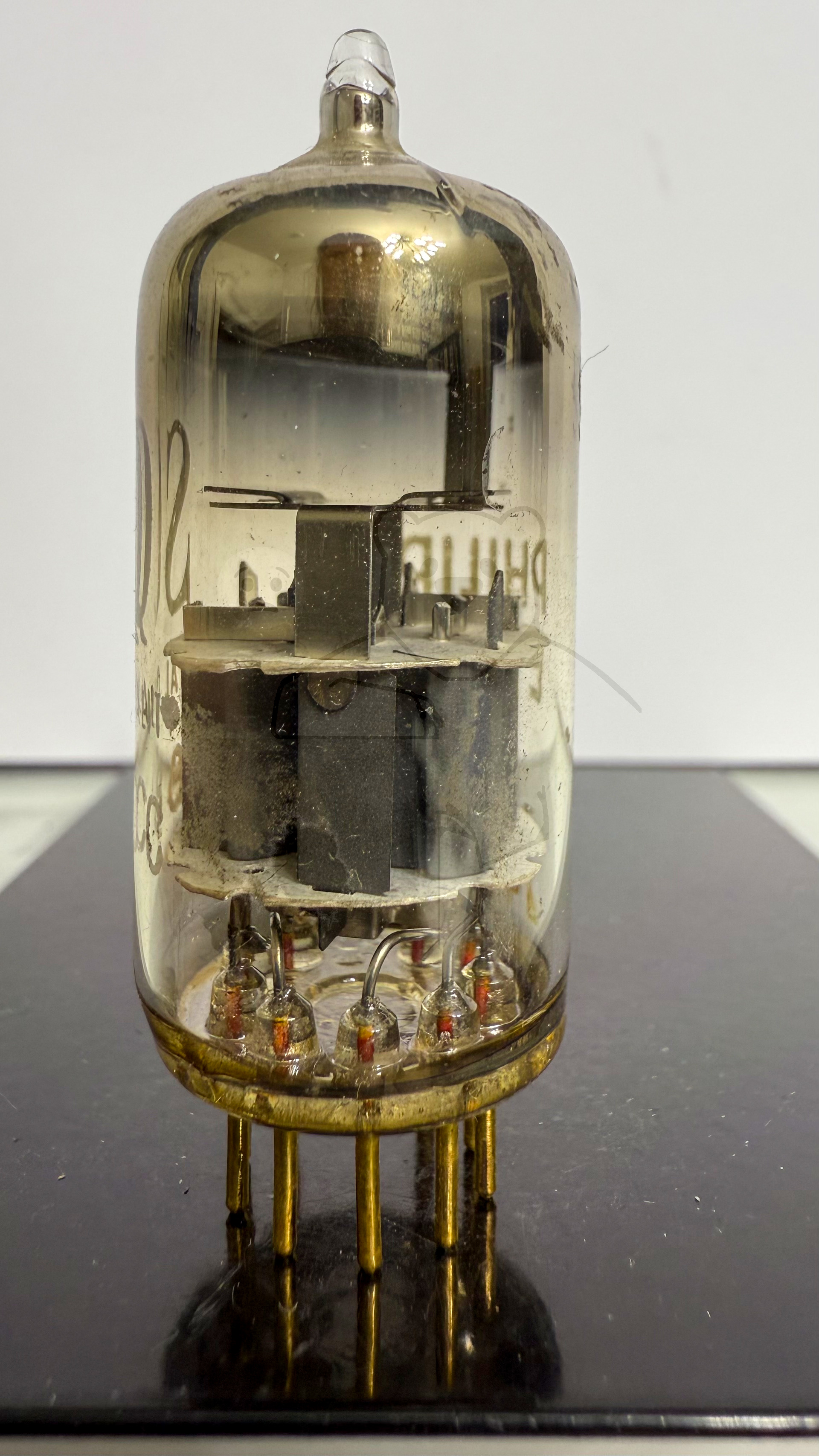

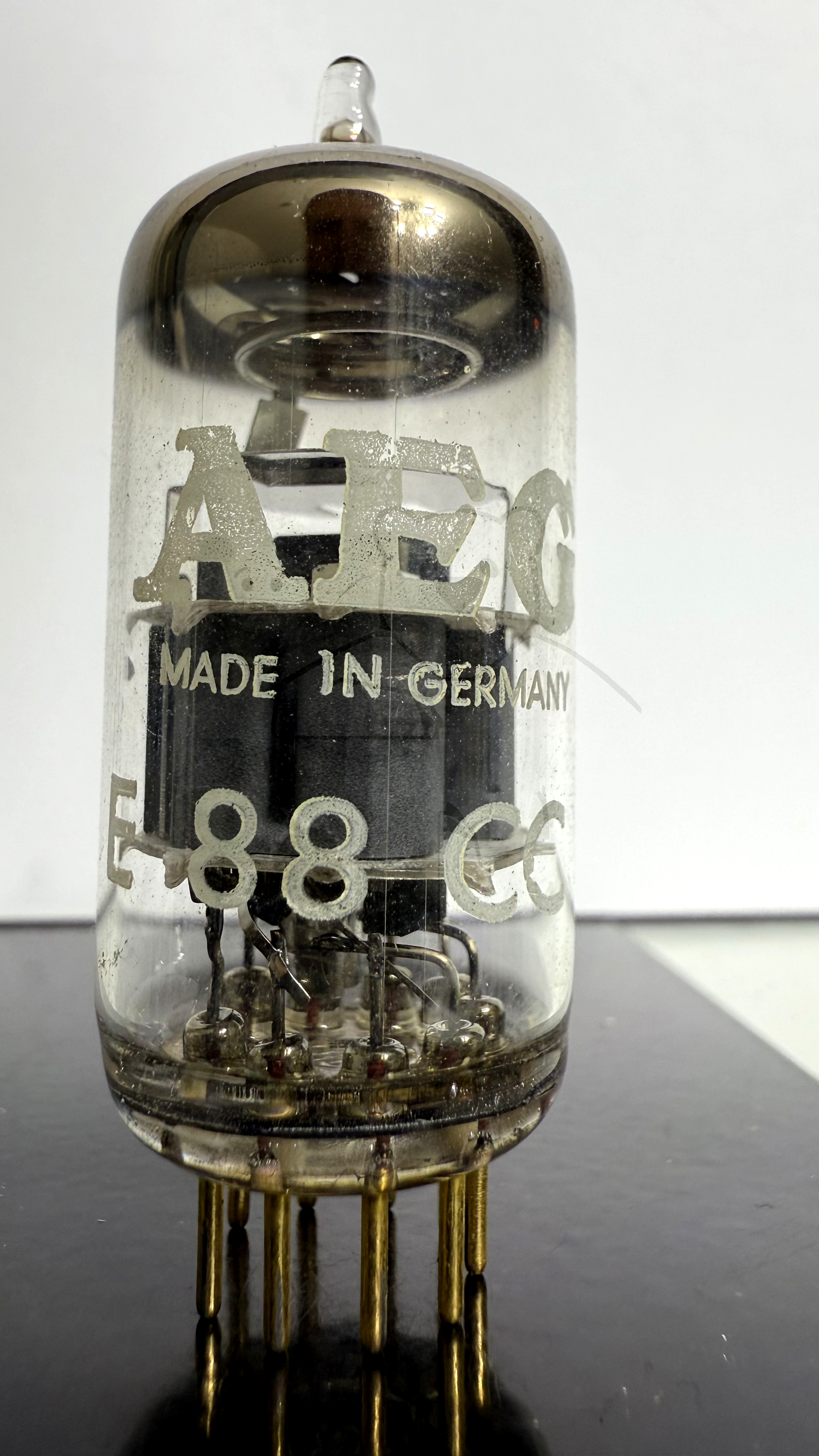

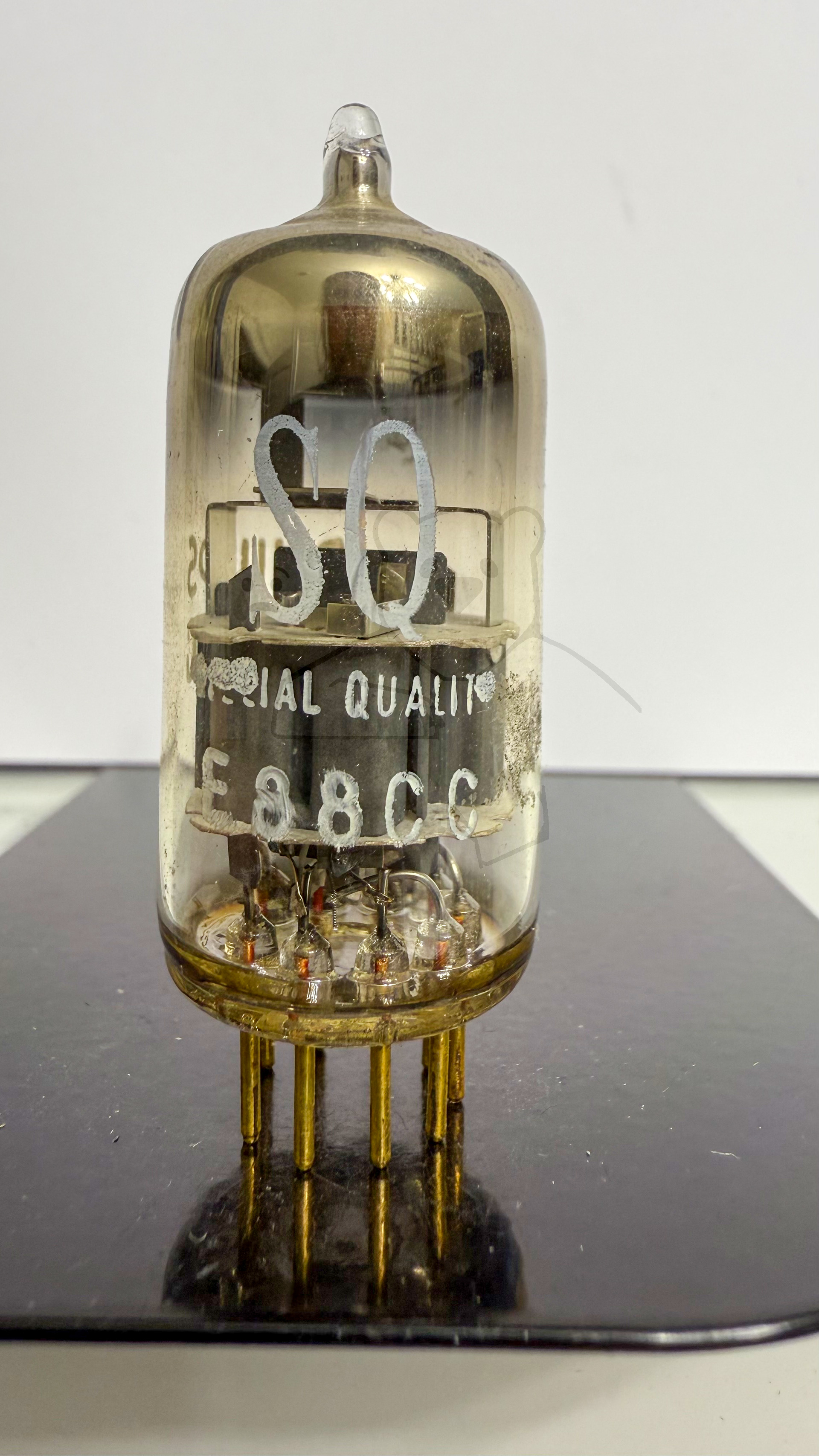

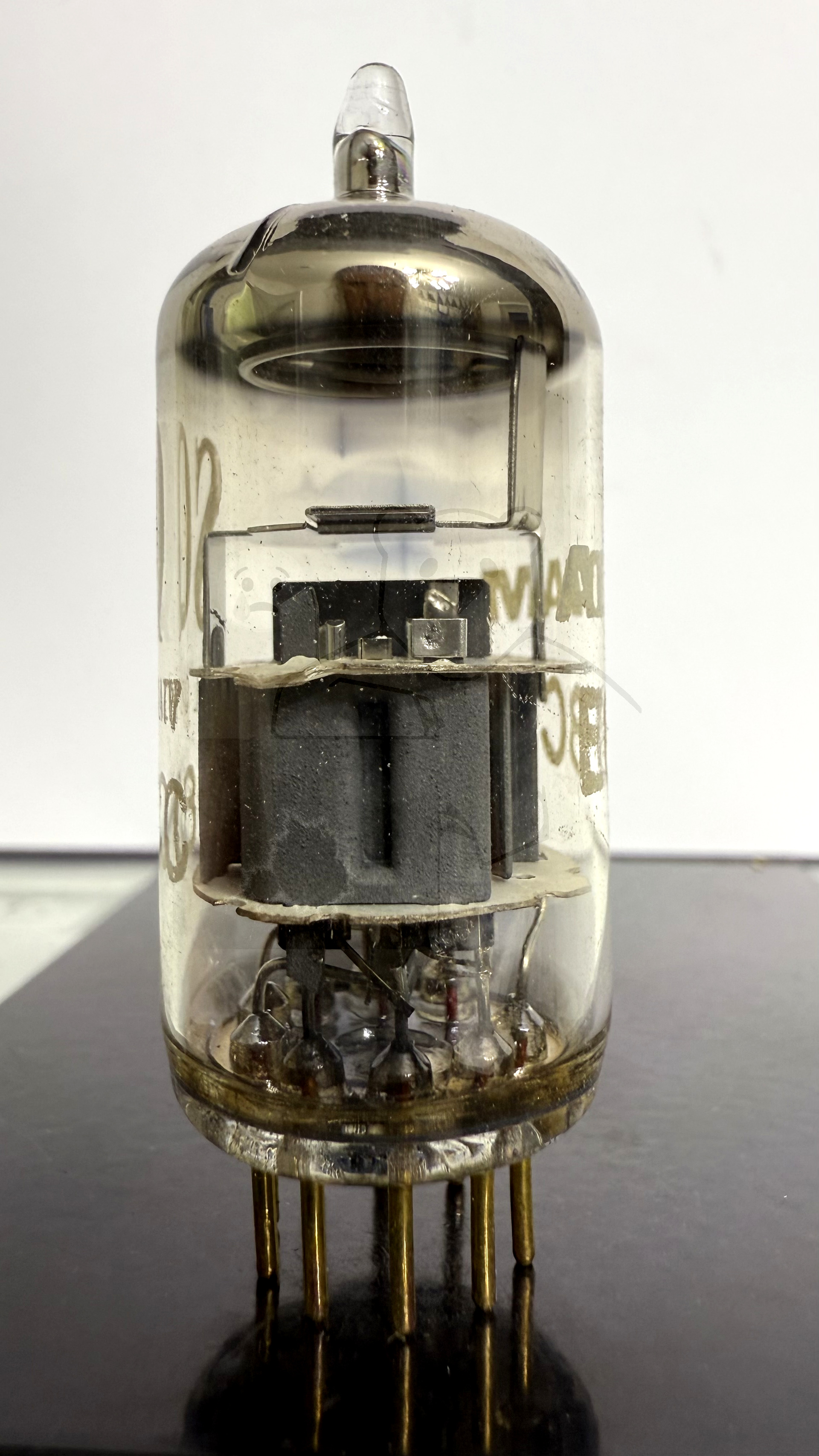

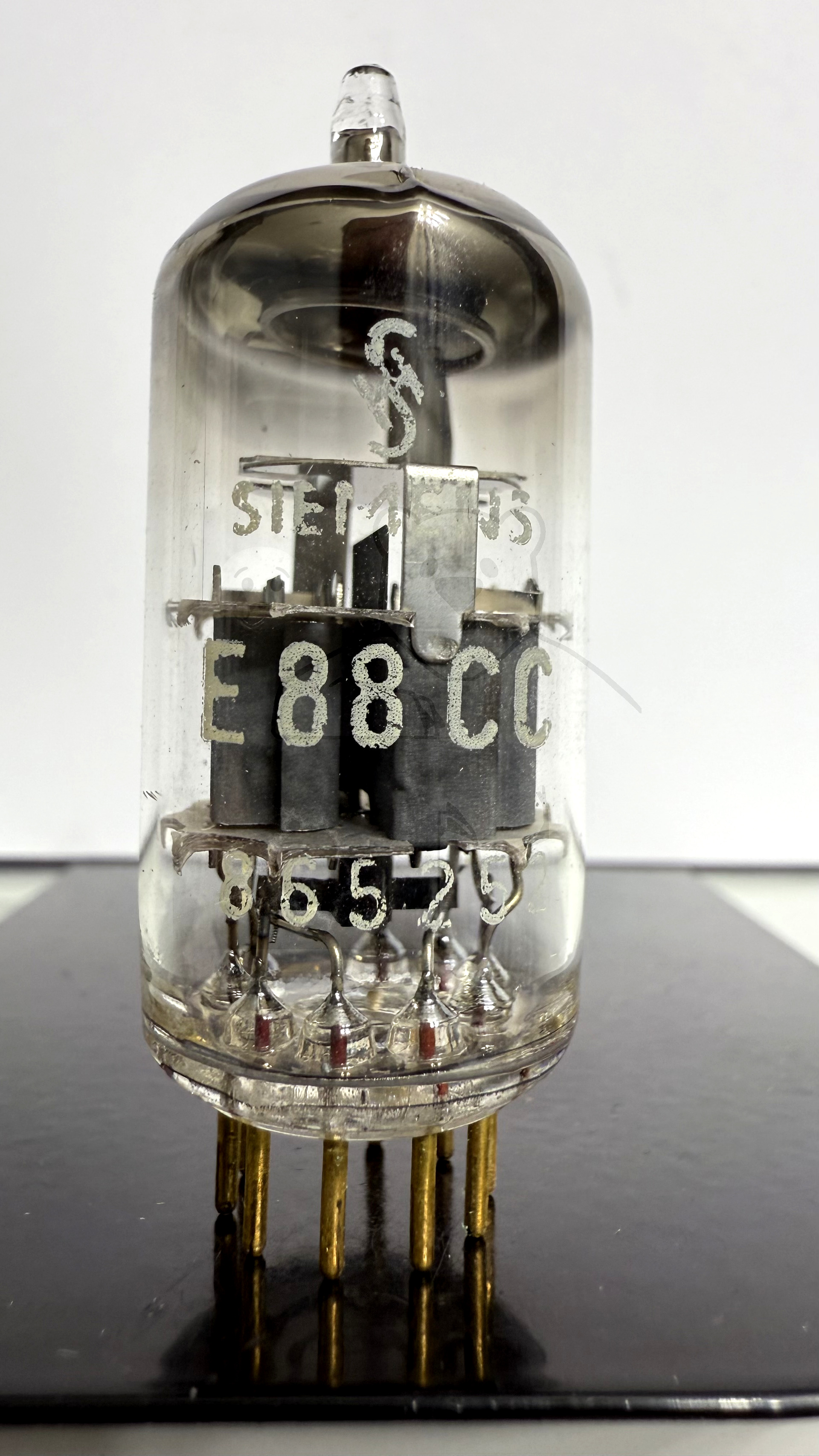

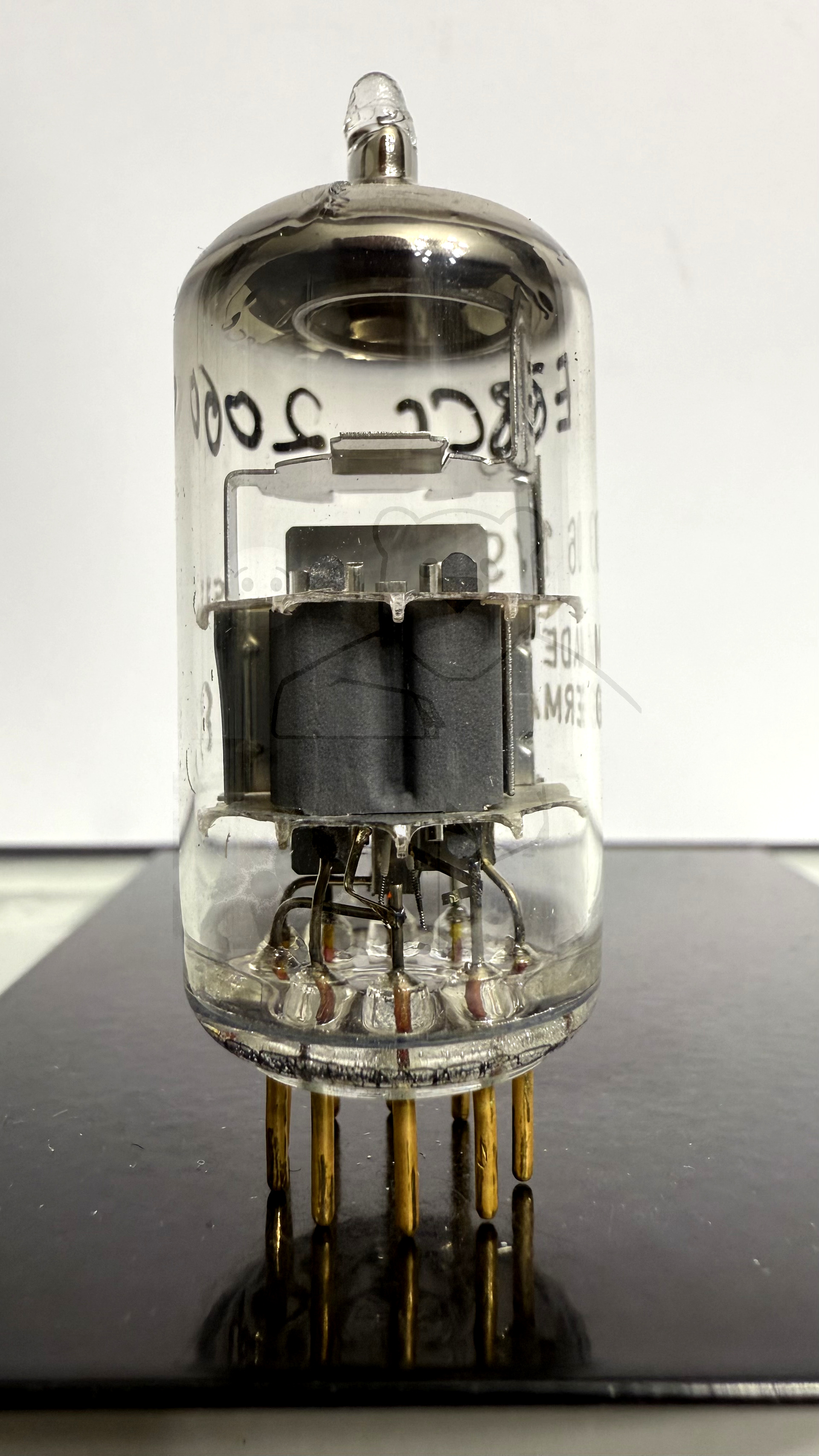

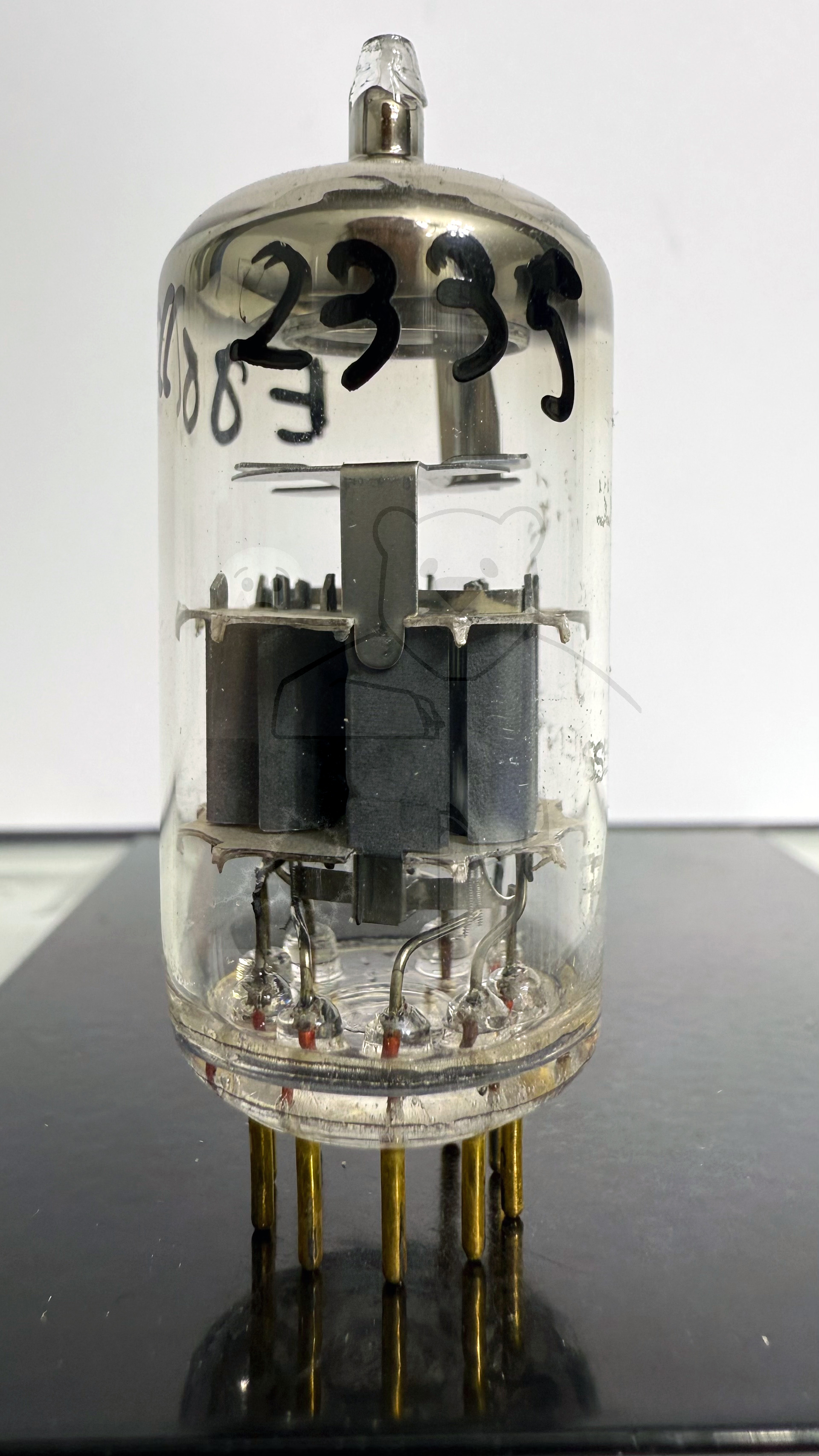

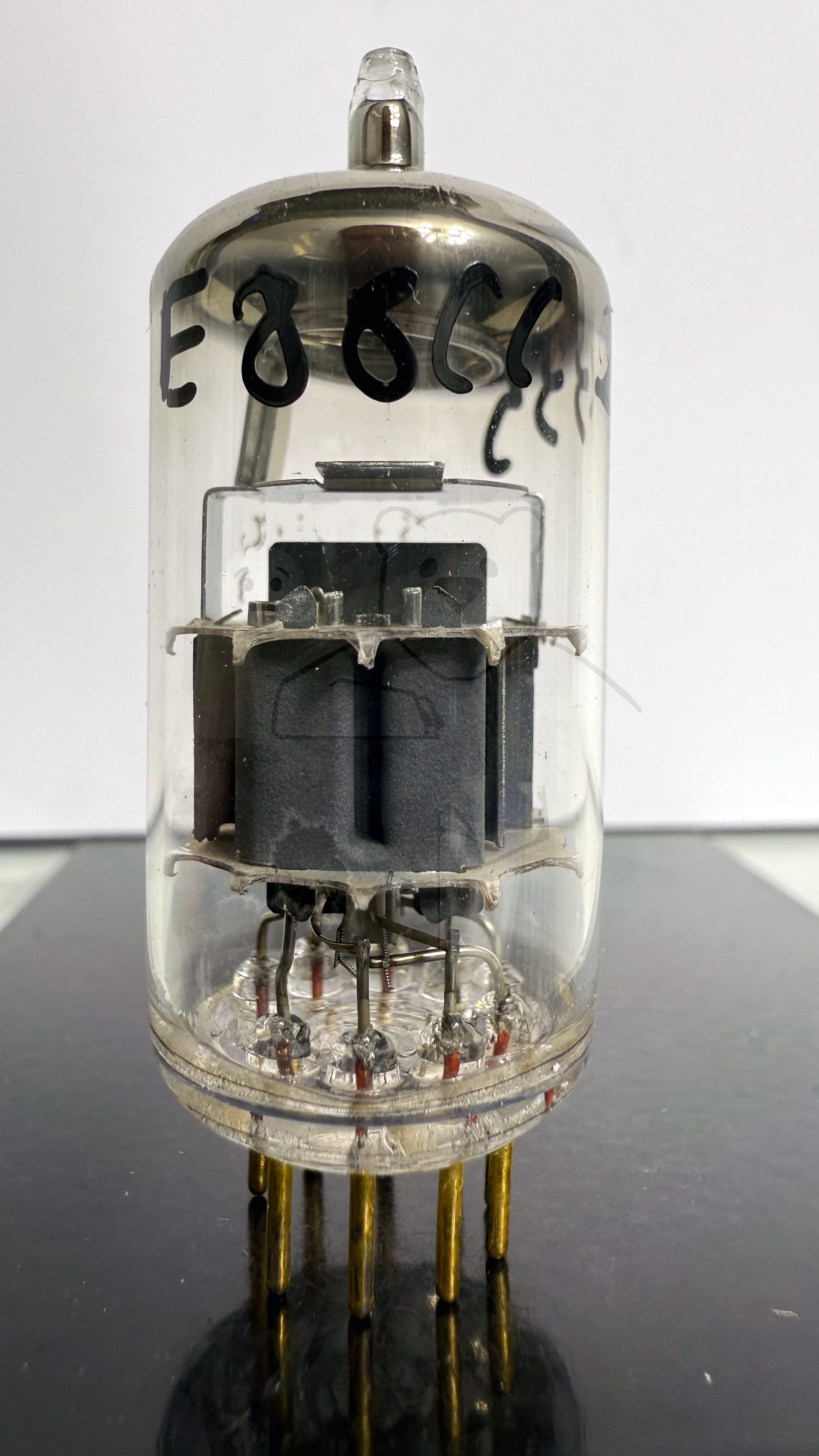

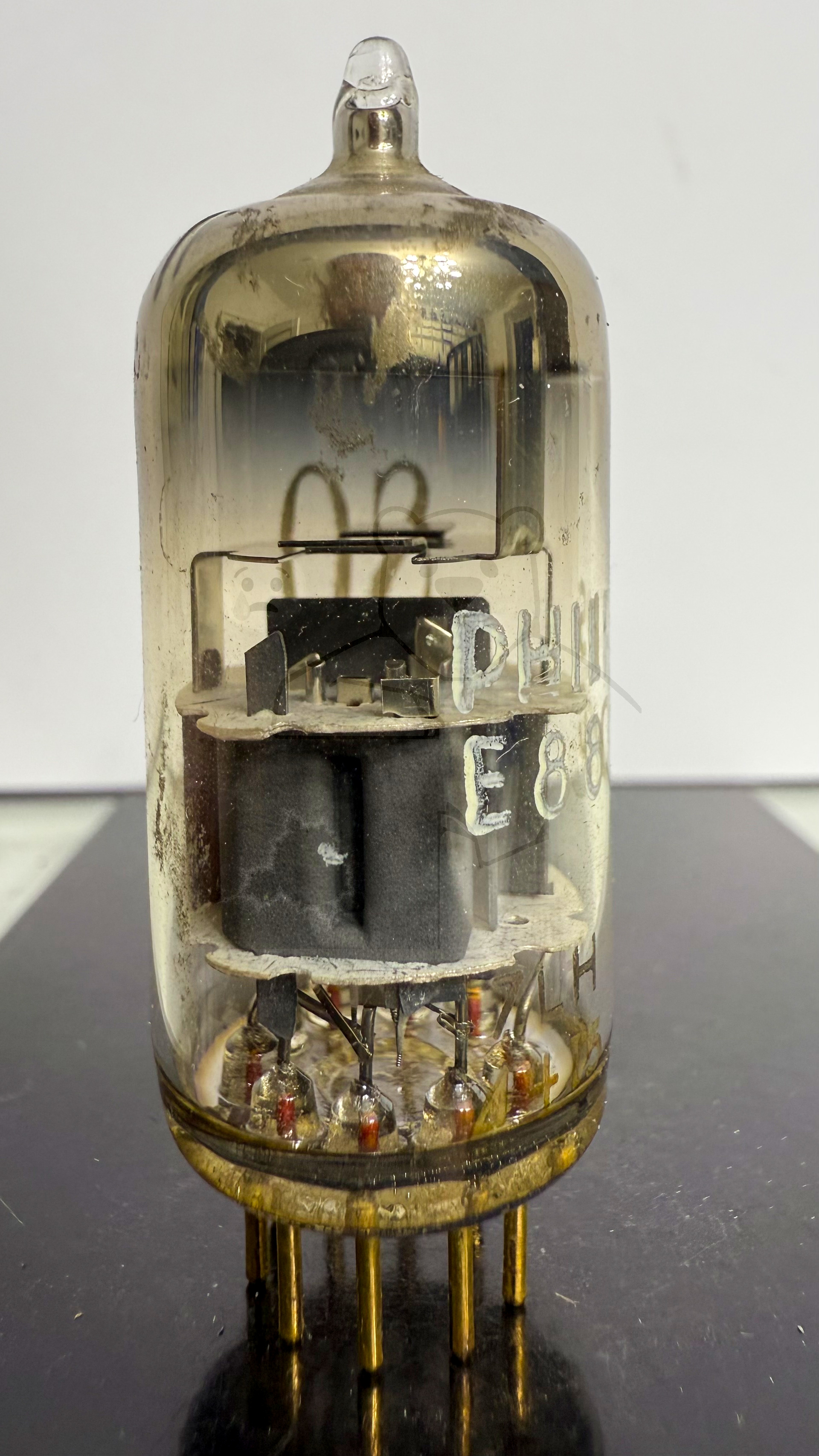

Daten und Bilder der Röhre: E88CC

🔎 Beschreibung der Röhre: E88CC

Name	E88CC
Vergleichsname	→ 6922 → CCa
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 18:38:06

🔎 Beschreibung der Systeme für die Röhre: E88CC

	System 1	System 2
Kathode	8	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	9	9
Funktion	→ Breitbandverstaerker, Triode	→ Breitbandverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der E88CC

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu E88CC

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: E88CC
Werbung Grundig Zauberspiegel - Die Fernsehgeräte mit der Wunder-Röhre E88CC.pdf (629 kB)
Datenblatt E88CC AEG [www.tubedata.info].pdf (334 kB)
Datenblatt E88CC Brimar.pdf (17 kB)
Datenblatt E88CC JJ Electric [www.tubedata.info].pdf (164 kB)
Datenblatt E88CC Lamina [www.tubedata.info].pdf (1744 kB)
Datenblatt E88CC Philips Version 1 [www.tubedata.info].pdf (1562 kB)
Datenblatt E88CC Philips Version 2 [www.tubedata.info].pdf (527 kB)
Datenblatt E88CC Philips Version 3.pdf (737 kB)
Datenblatt E88CC Siemens [www.tubedata.info].pdf (588 kB)
Datenblatt E88CC Telefunken [www.tubedata.info].pdf (387 kB)
Pruefkarte E88CC CCa - Karte 1 - Funke W19 Roehrenpruefer.pdf (154 kB)
Pruefkarte E88CC CCa - Karte 2 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte E88CC CCa - Neuberger RPM370 Roehrenmessgeraet.pdf (218 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
