Daten und Bilder der Röhre: Ultra Orchestron 4

🔎 Beschreibung der Röhre: Ultra Orchestron 4 Inventarnummer: 07229

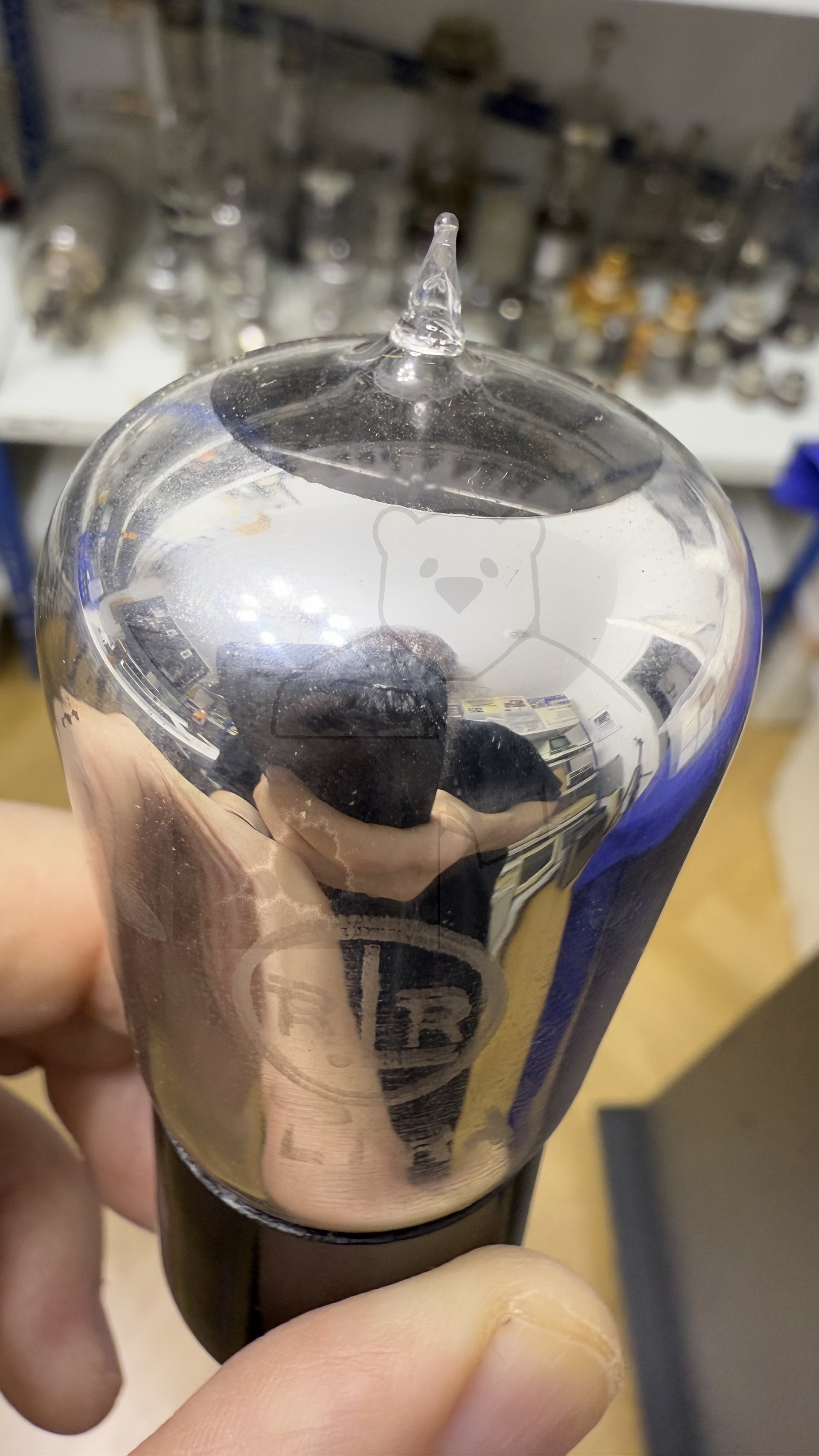

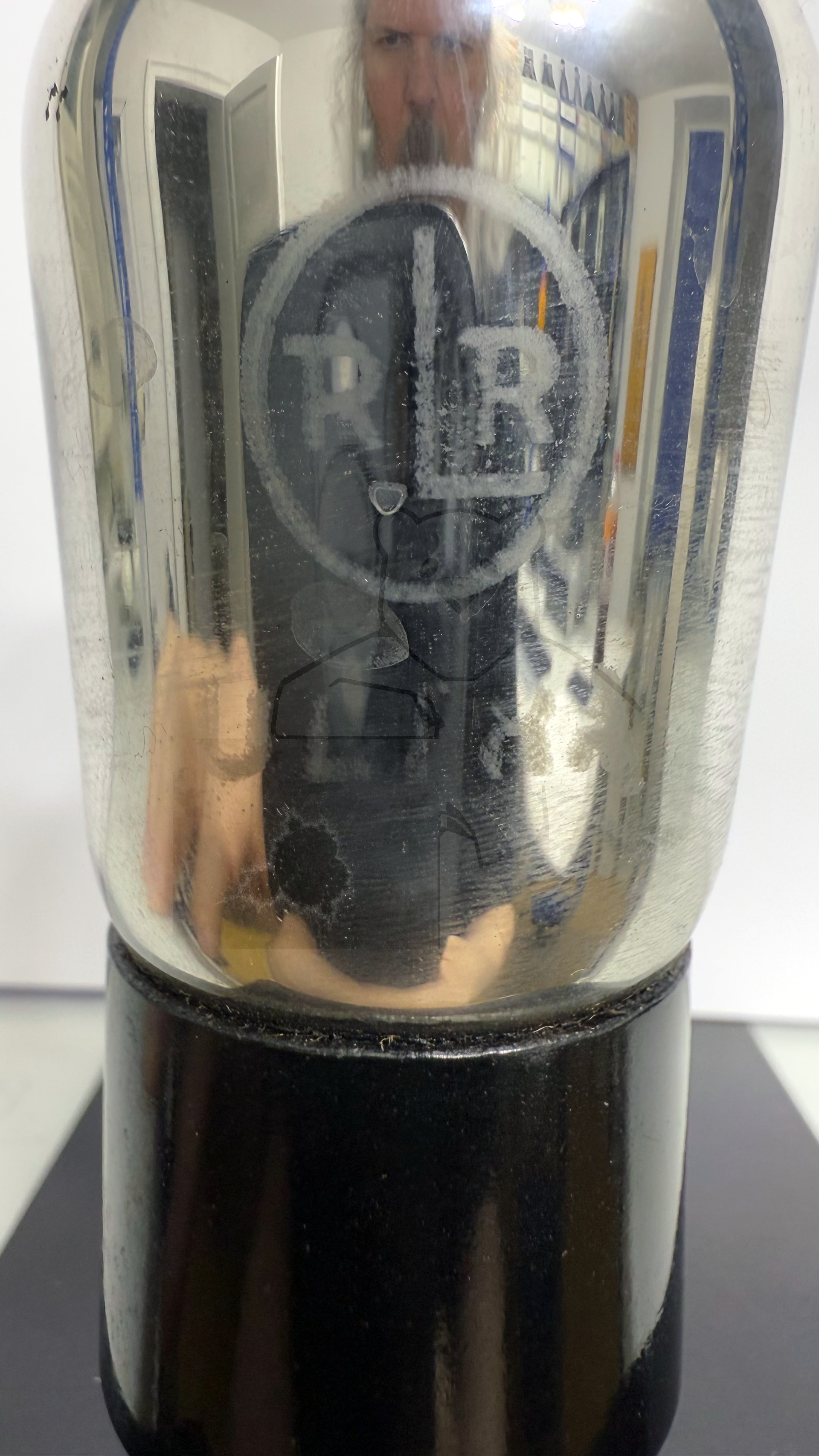

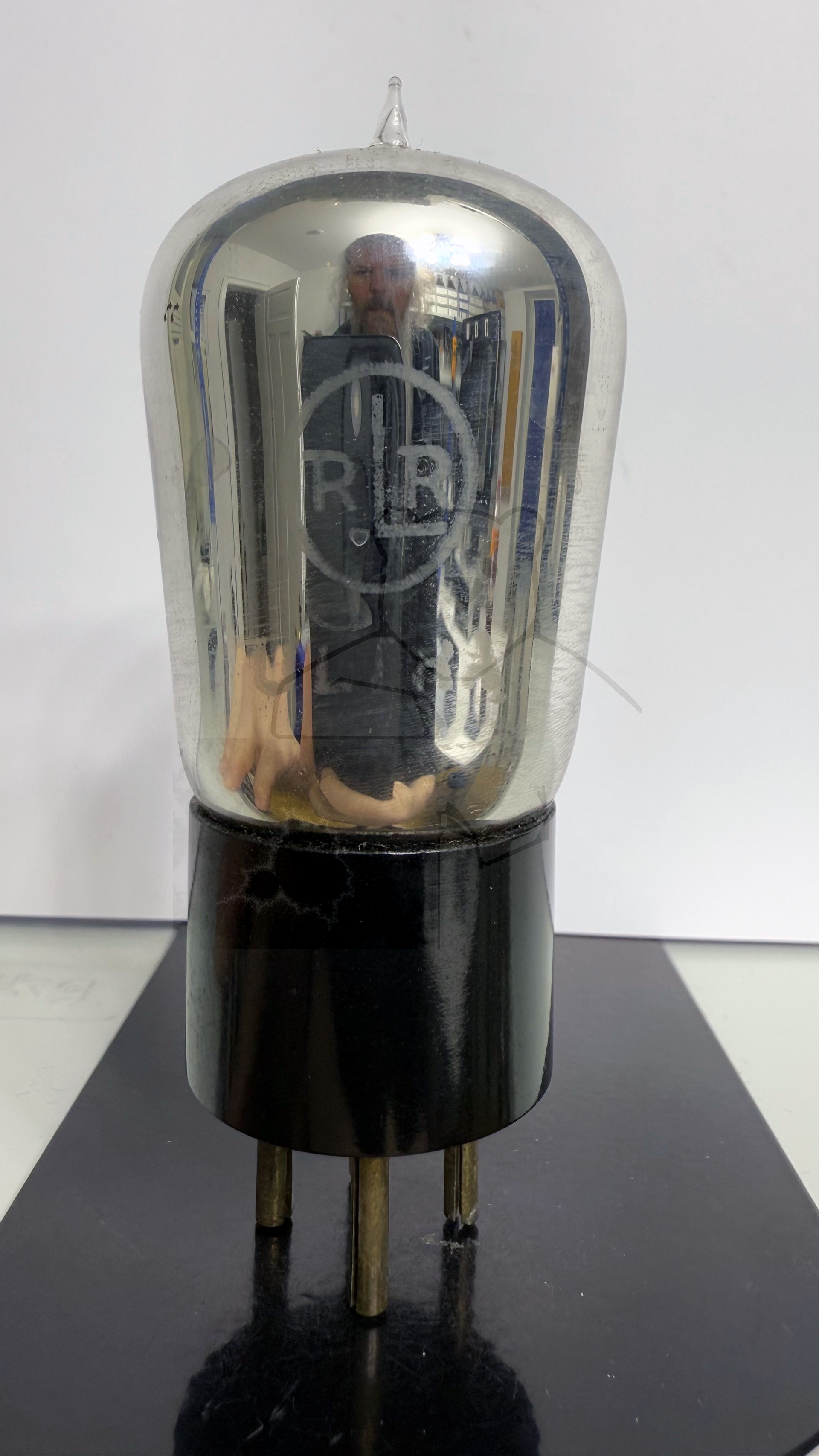

Name	→ Ultra Orchestron 4
Vergleichsname
Hersteller	→ Ultra RLR
Heizspannung (Volt)	3,0 - 3,6
Heizstrom (Ampère)	0,12 - 0,15
Art der Heizung	Direkt

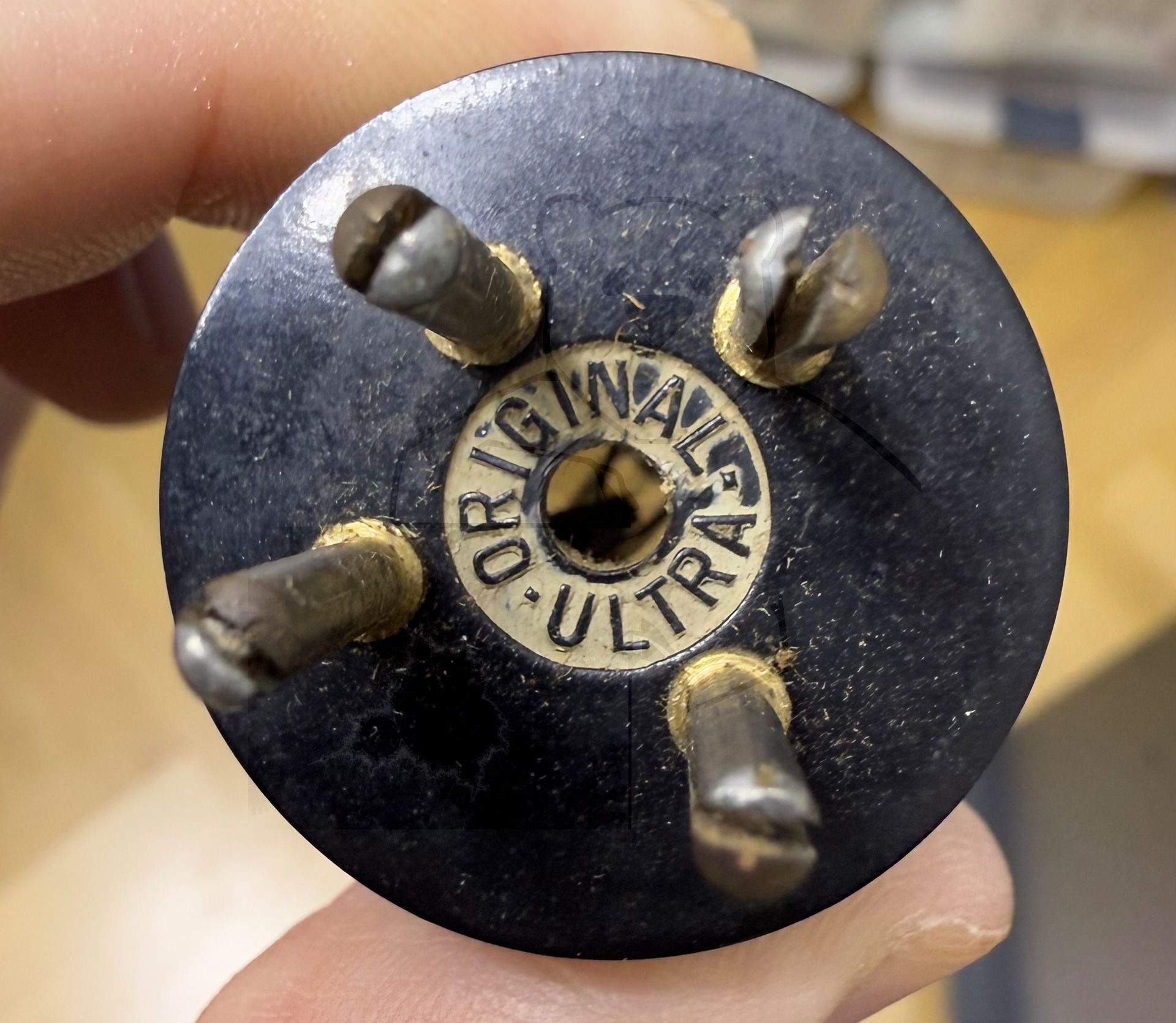

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Informationen Röhrentyp	Röhre arbeitet mit Edelgasfüllung
Informationen	3,0 - 3,6 Volt 120 - 150 mA 60 - 150 Volt Anodenspannung
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

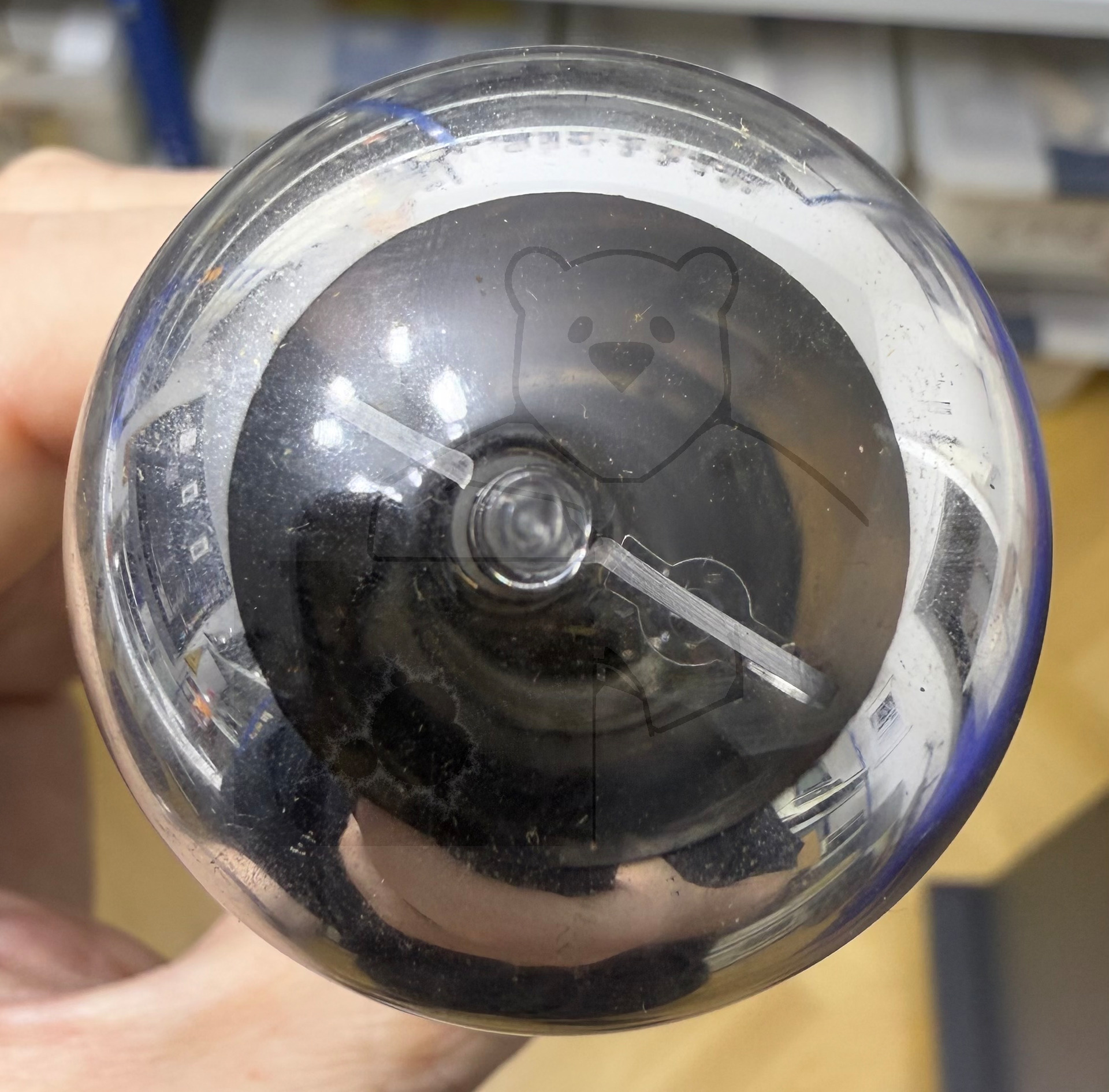

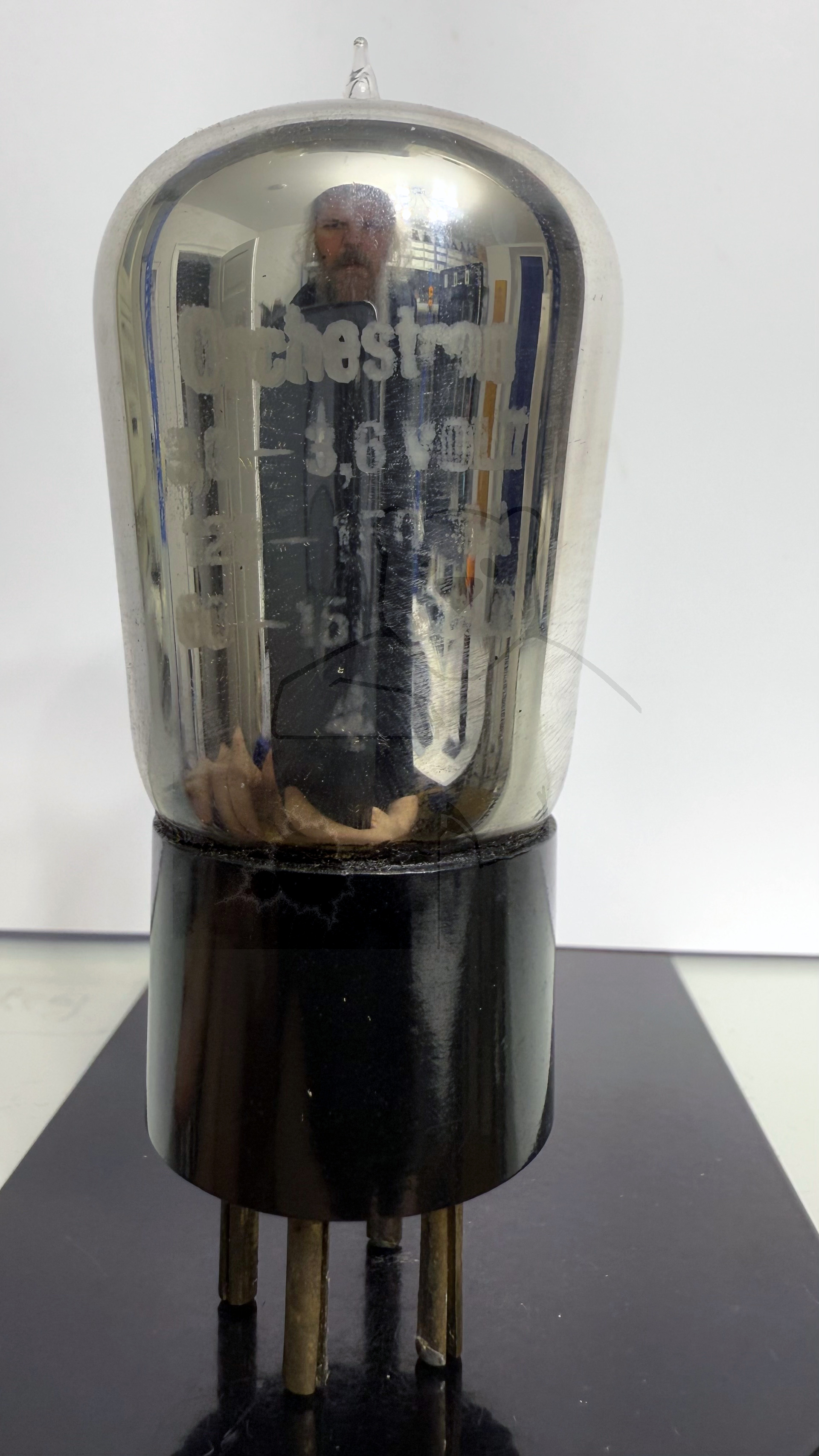

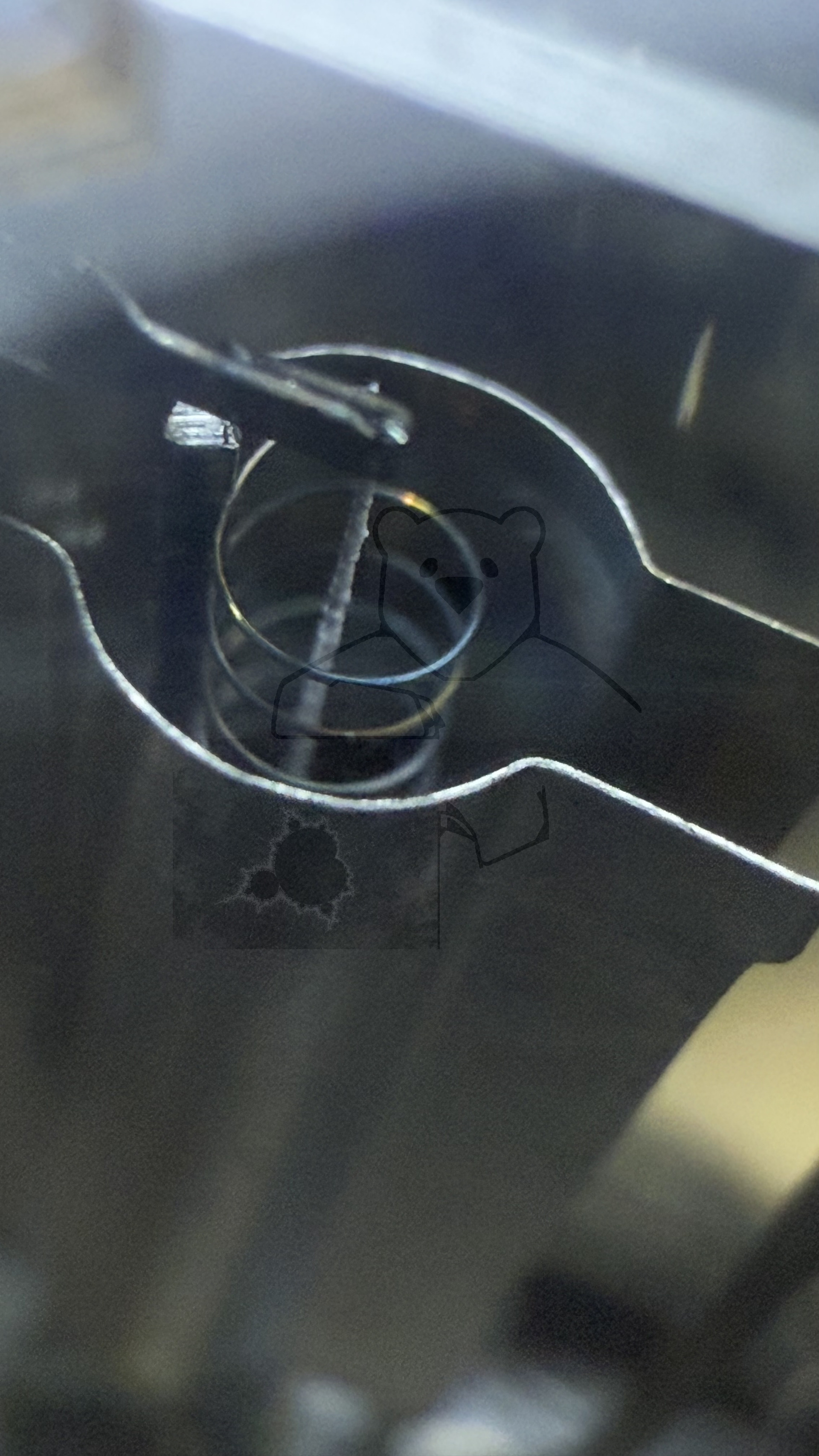

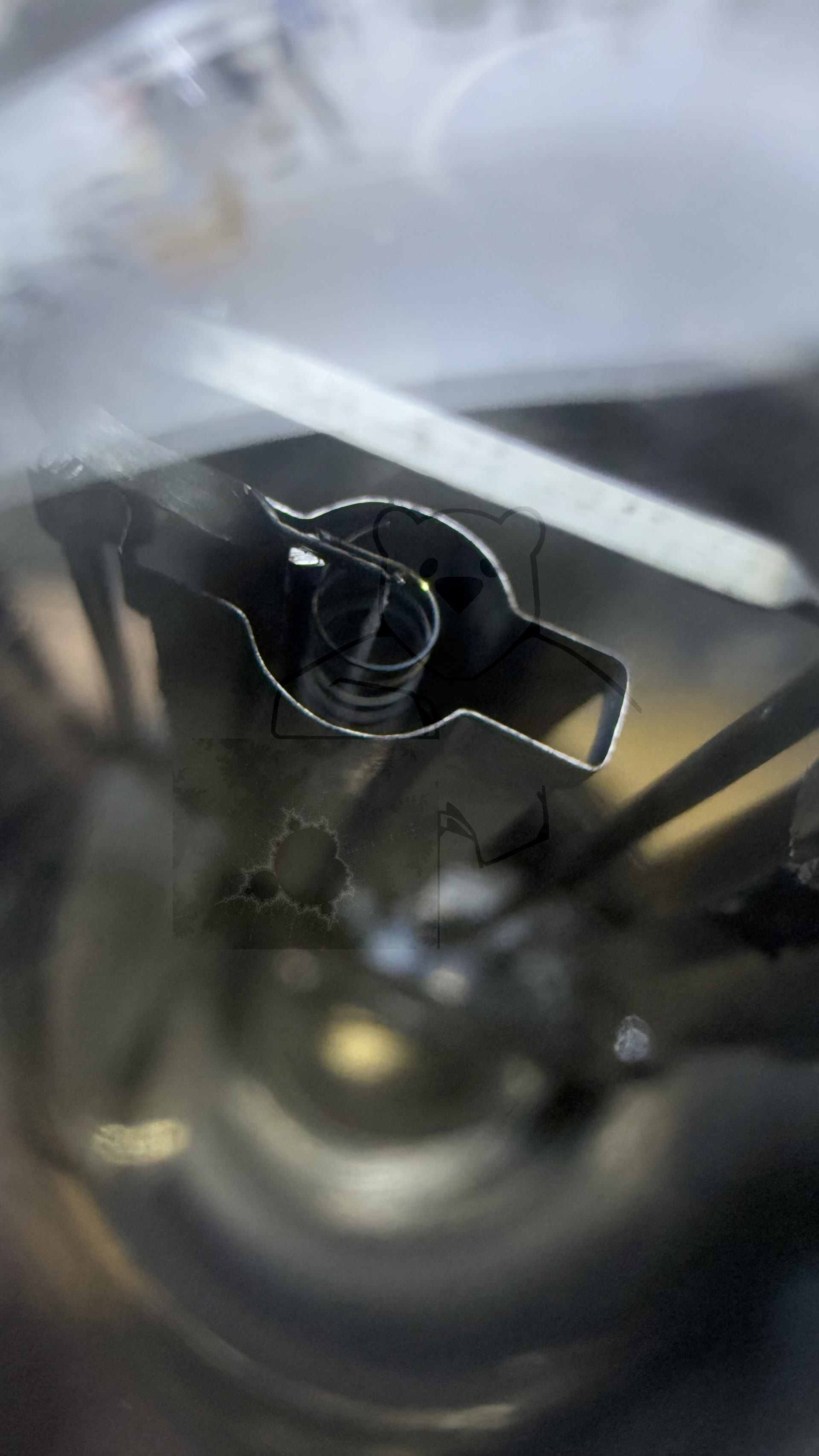

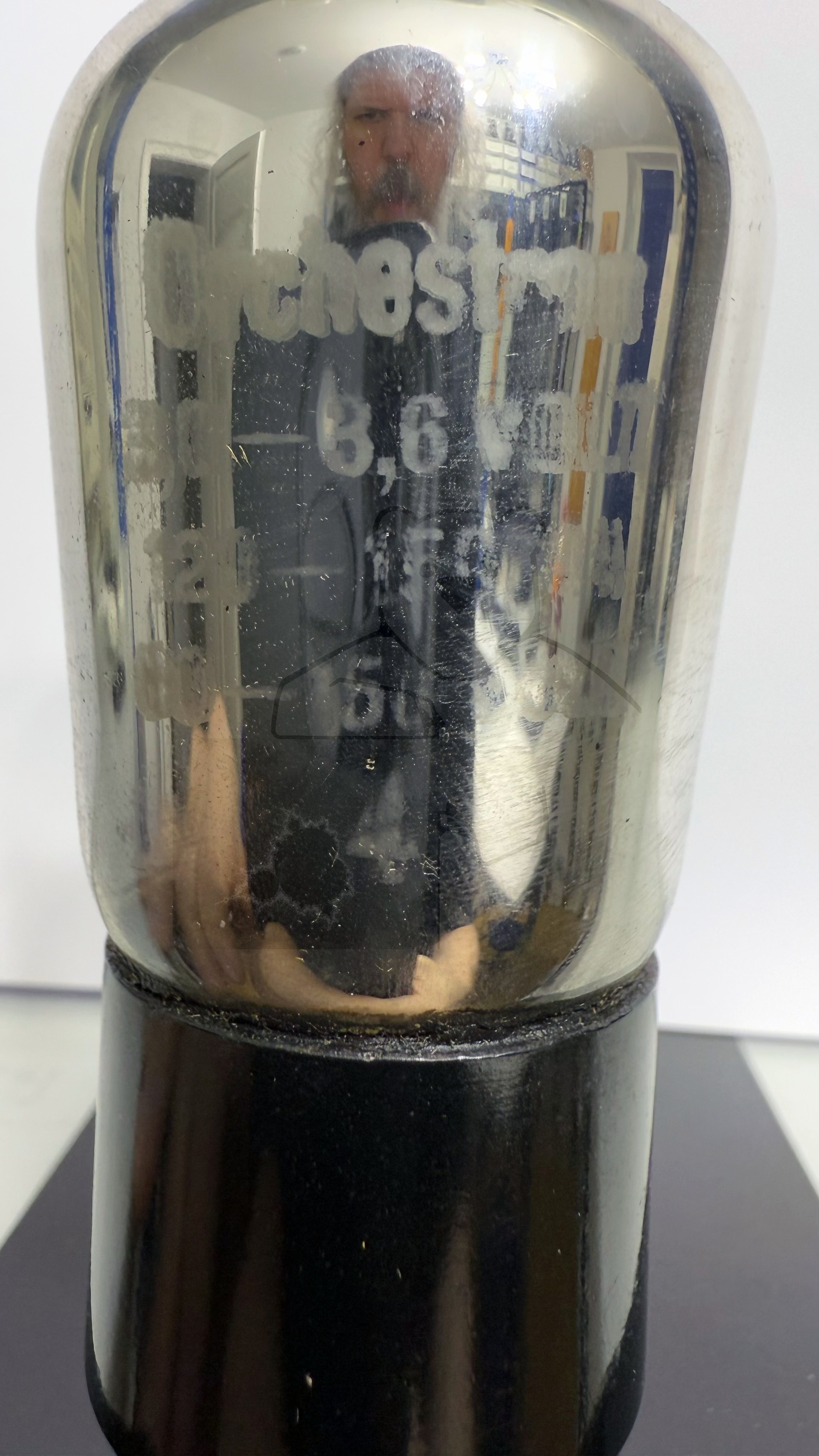

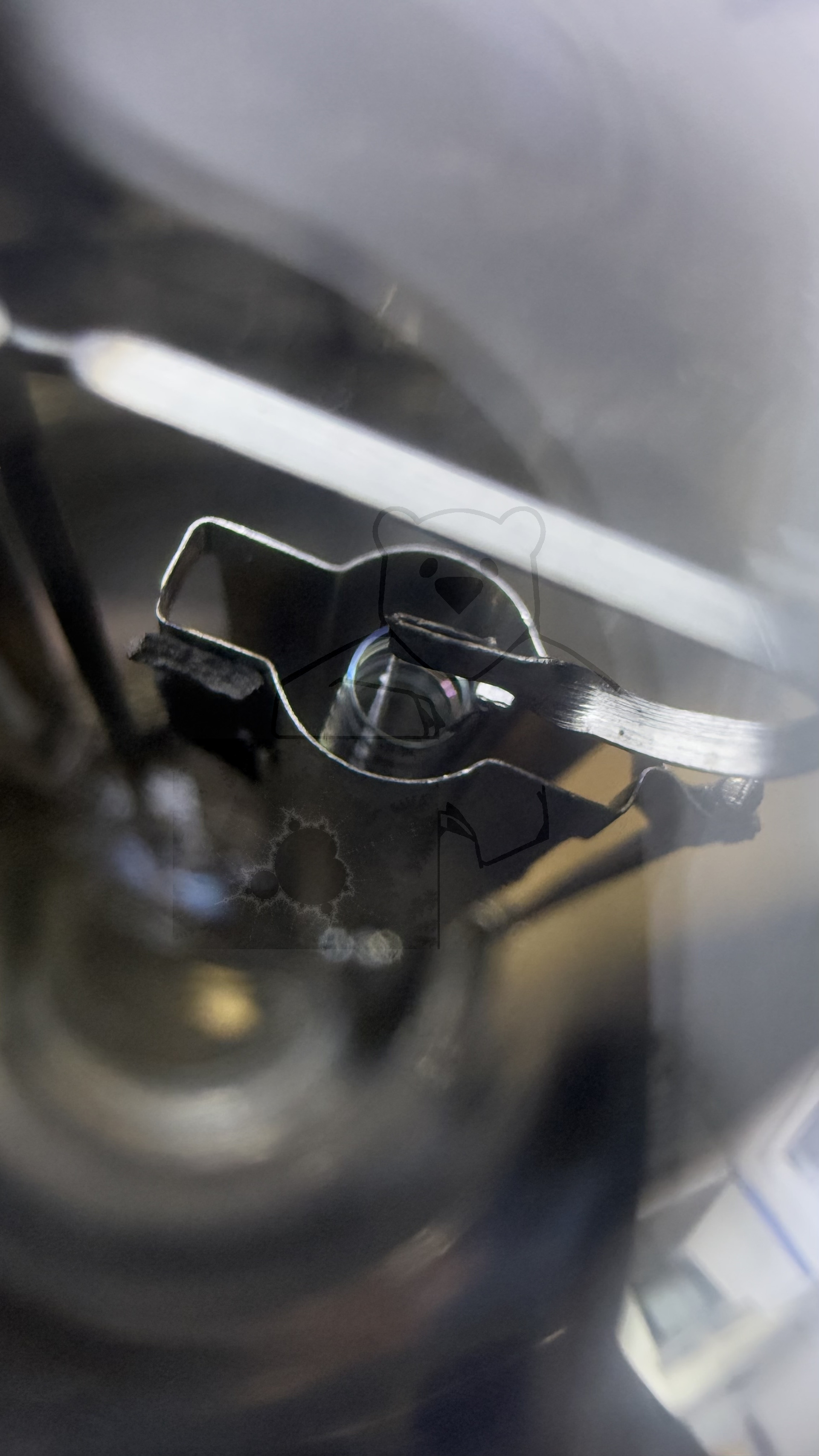

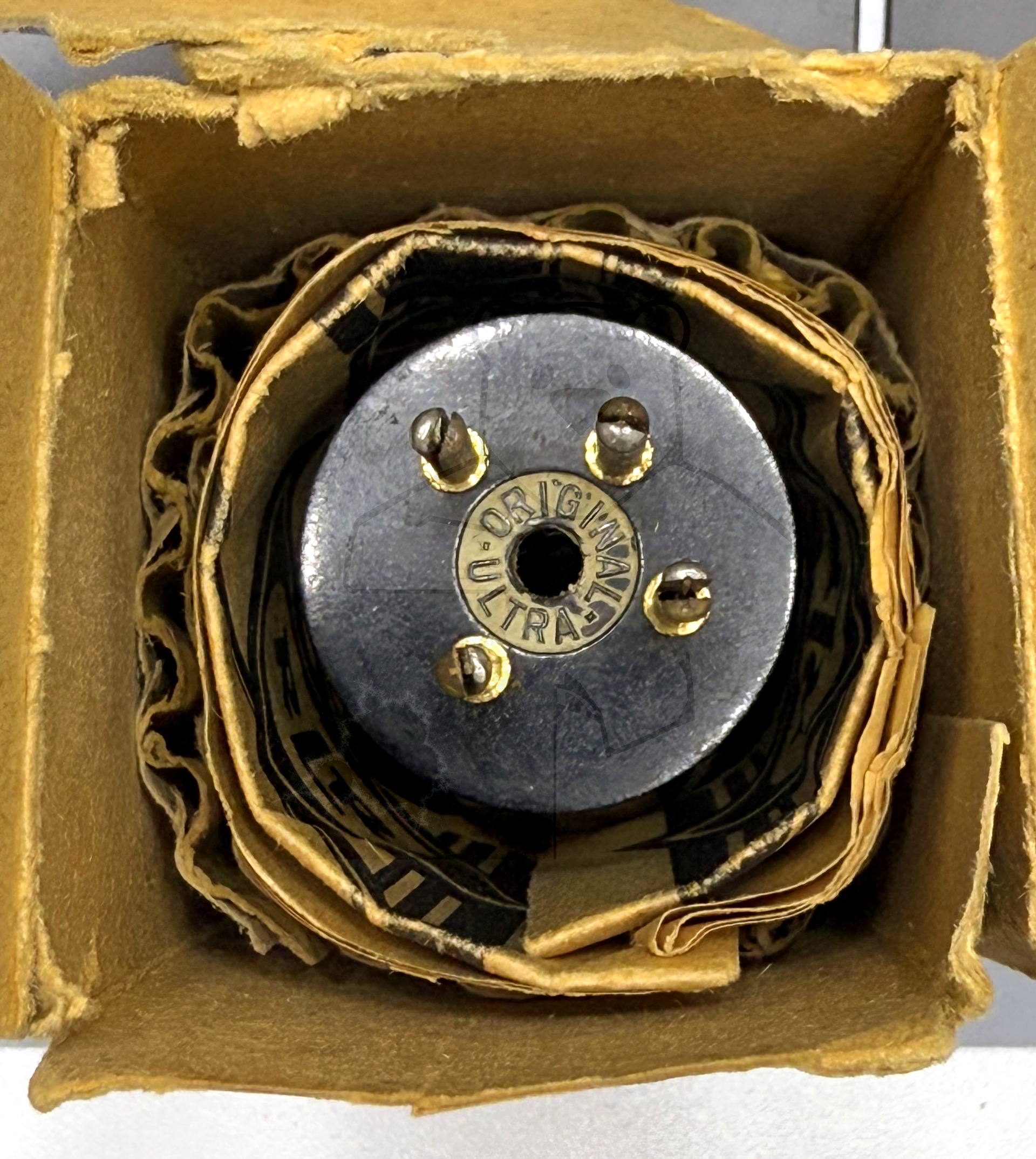

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S128

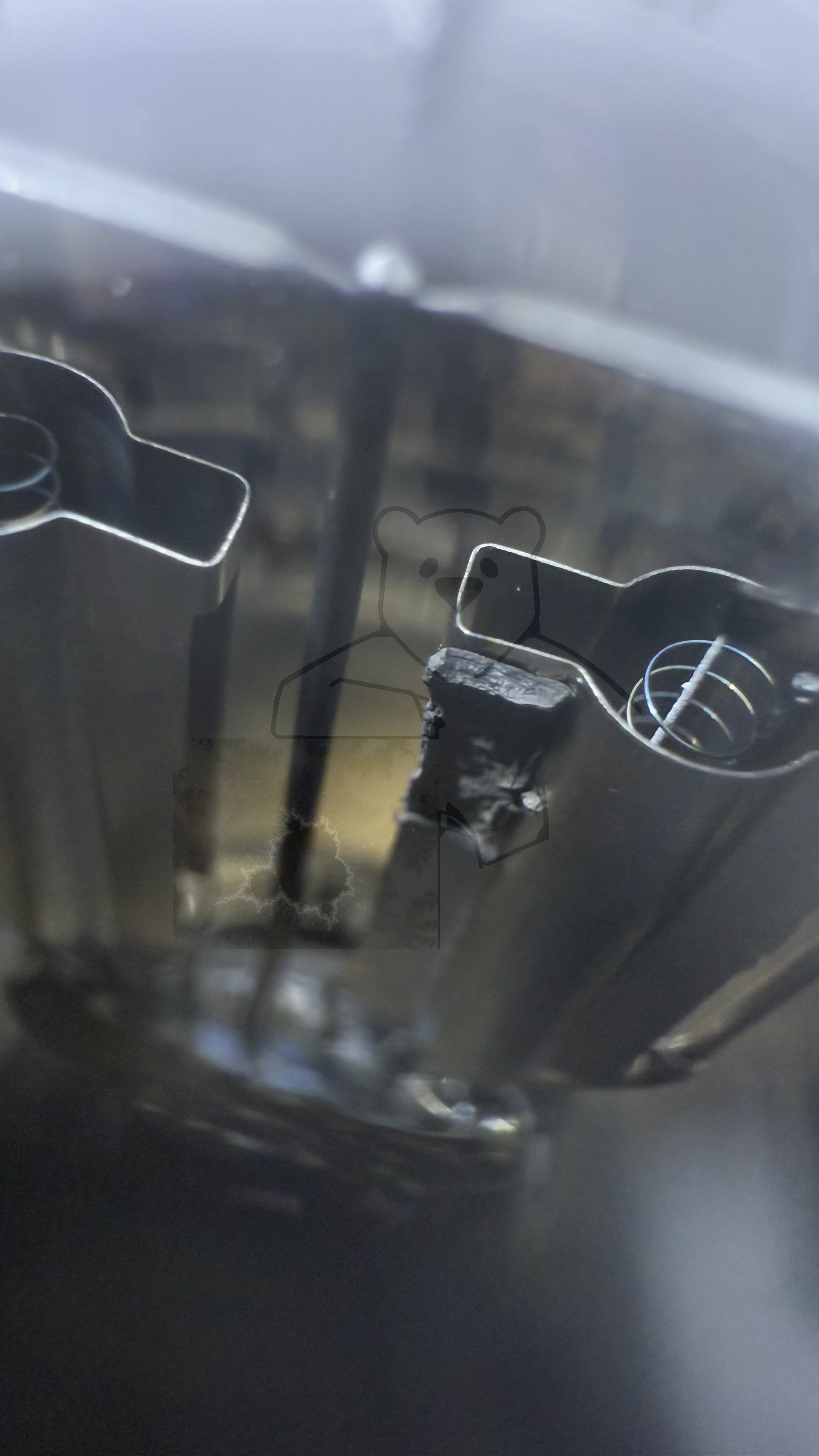

🔎 Beschreibung der Systeme für die Röhre: Ultra Orchestron 4

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

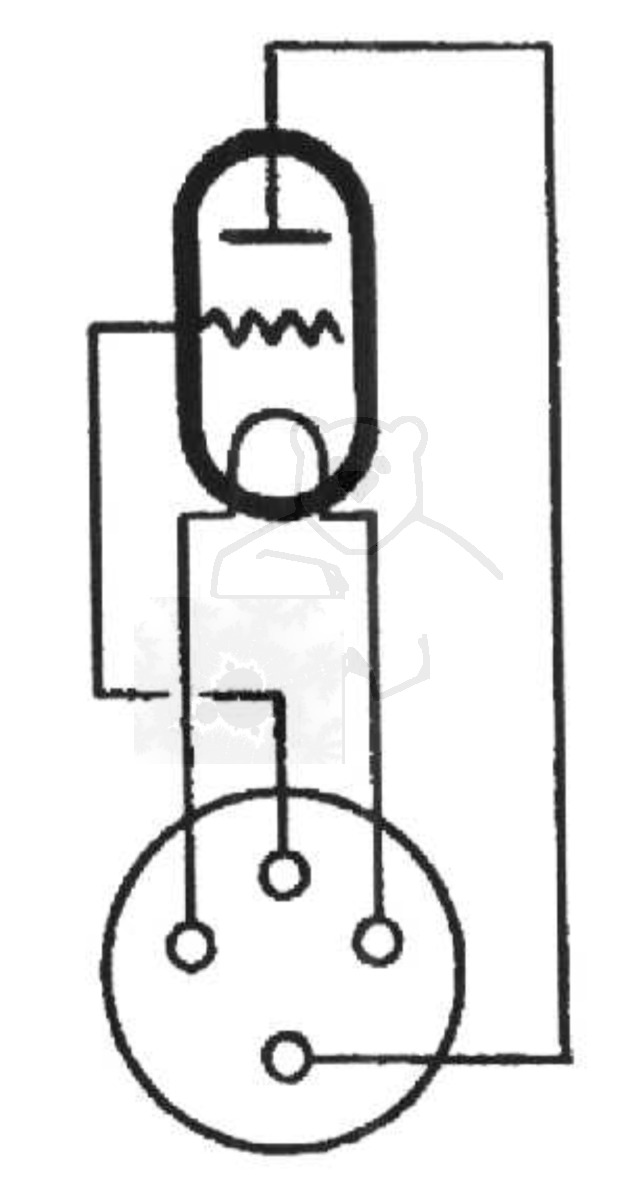

🔎 Sockelschaltung der Ultra Orchestron 4

Bildquelle: Telefunken Datenblatt

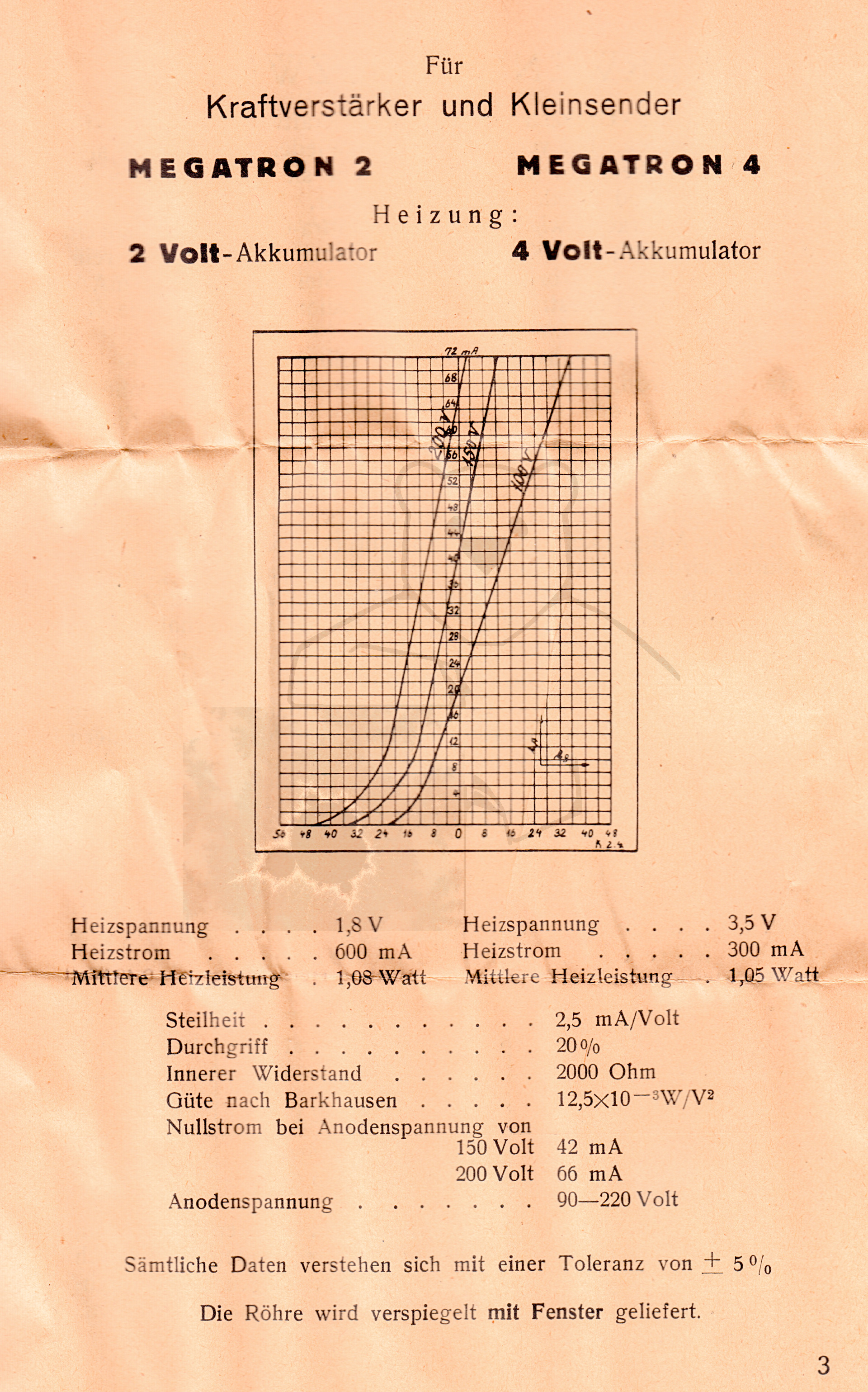

🔎 Datenblätter zur Röhre: Ultra Orchestron 4

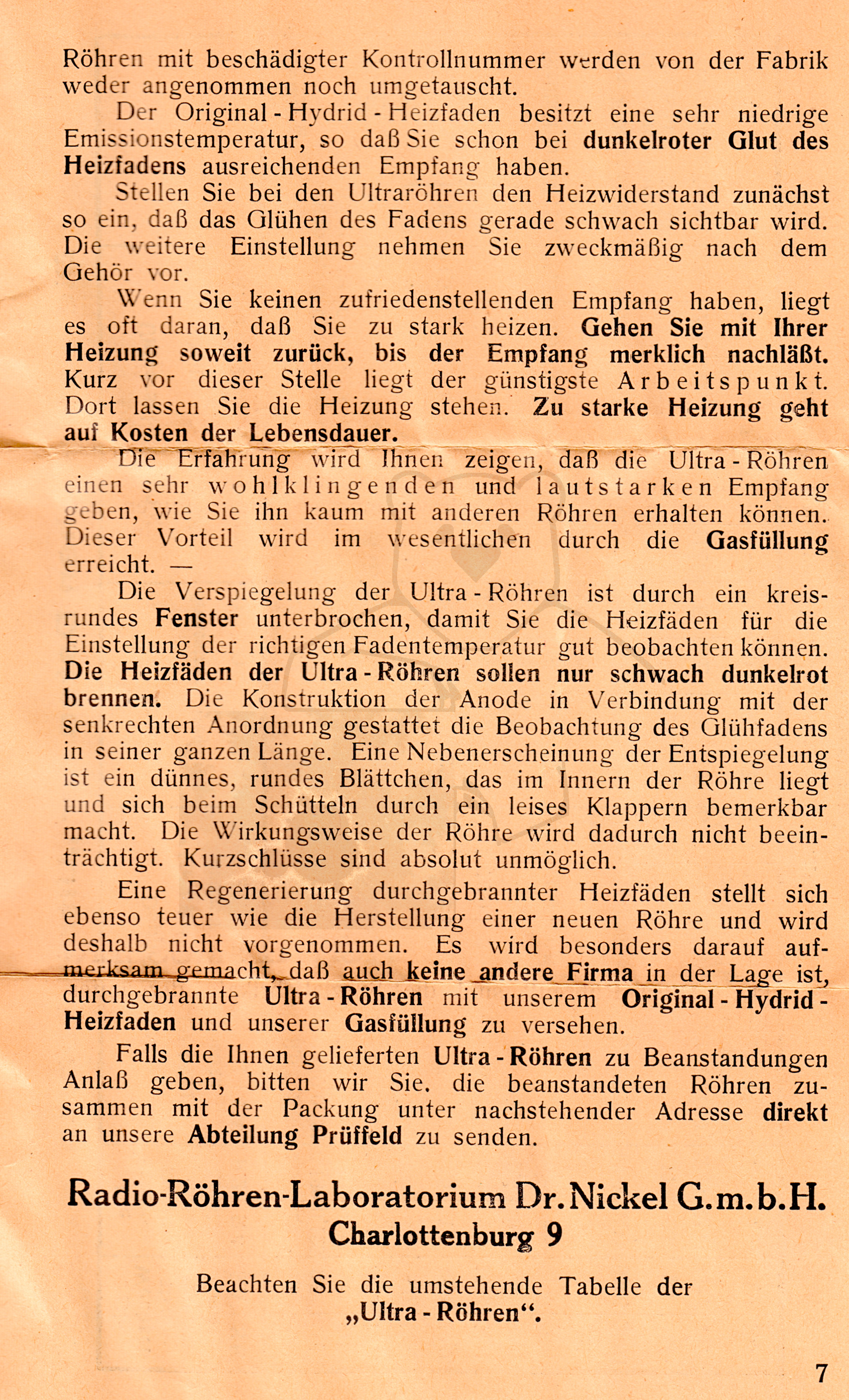

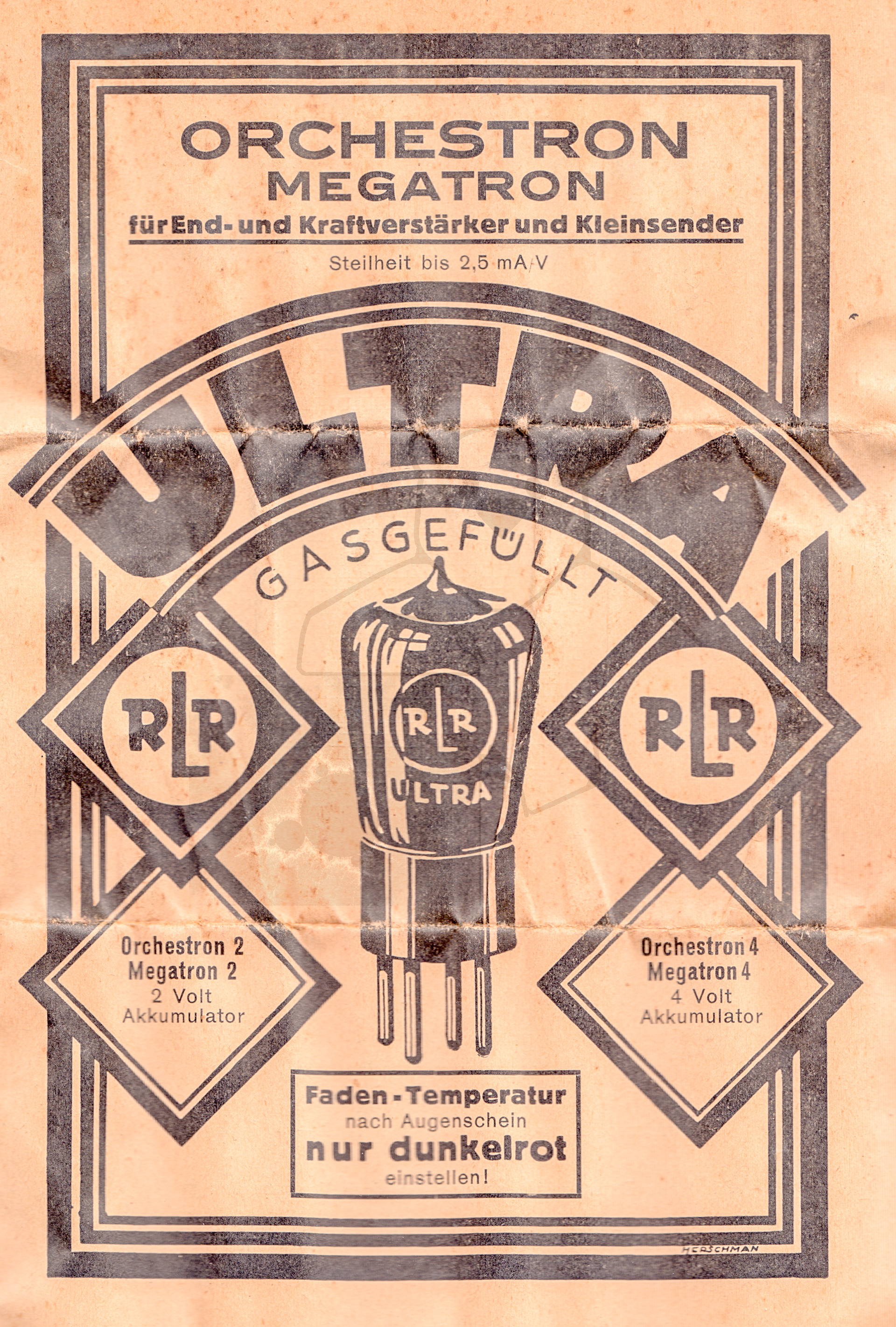

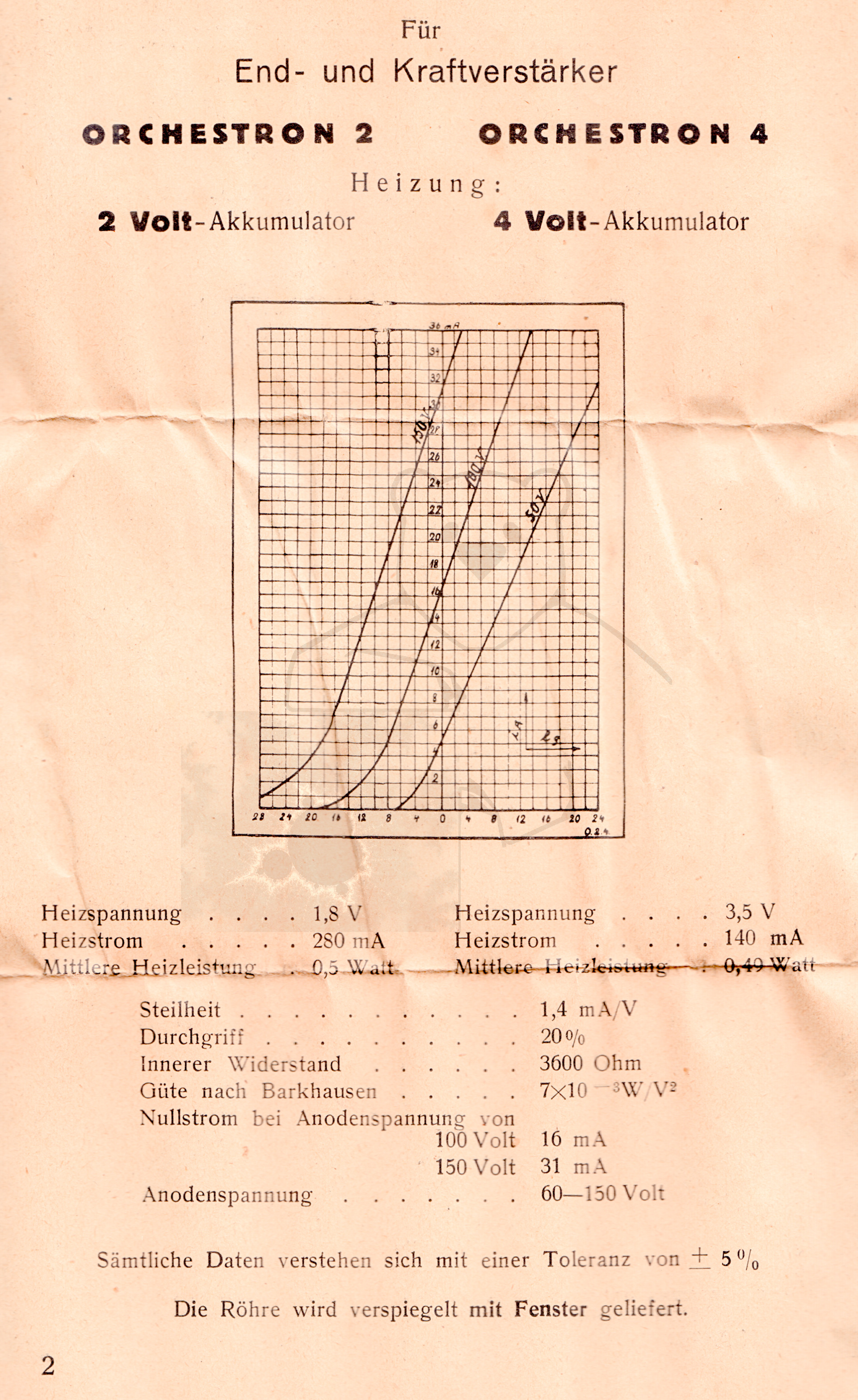

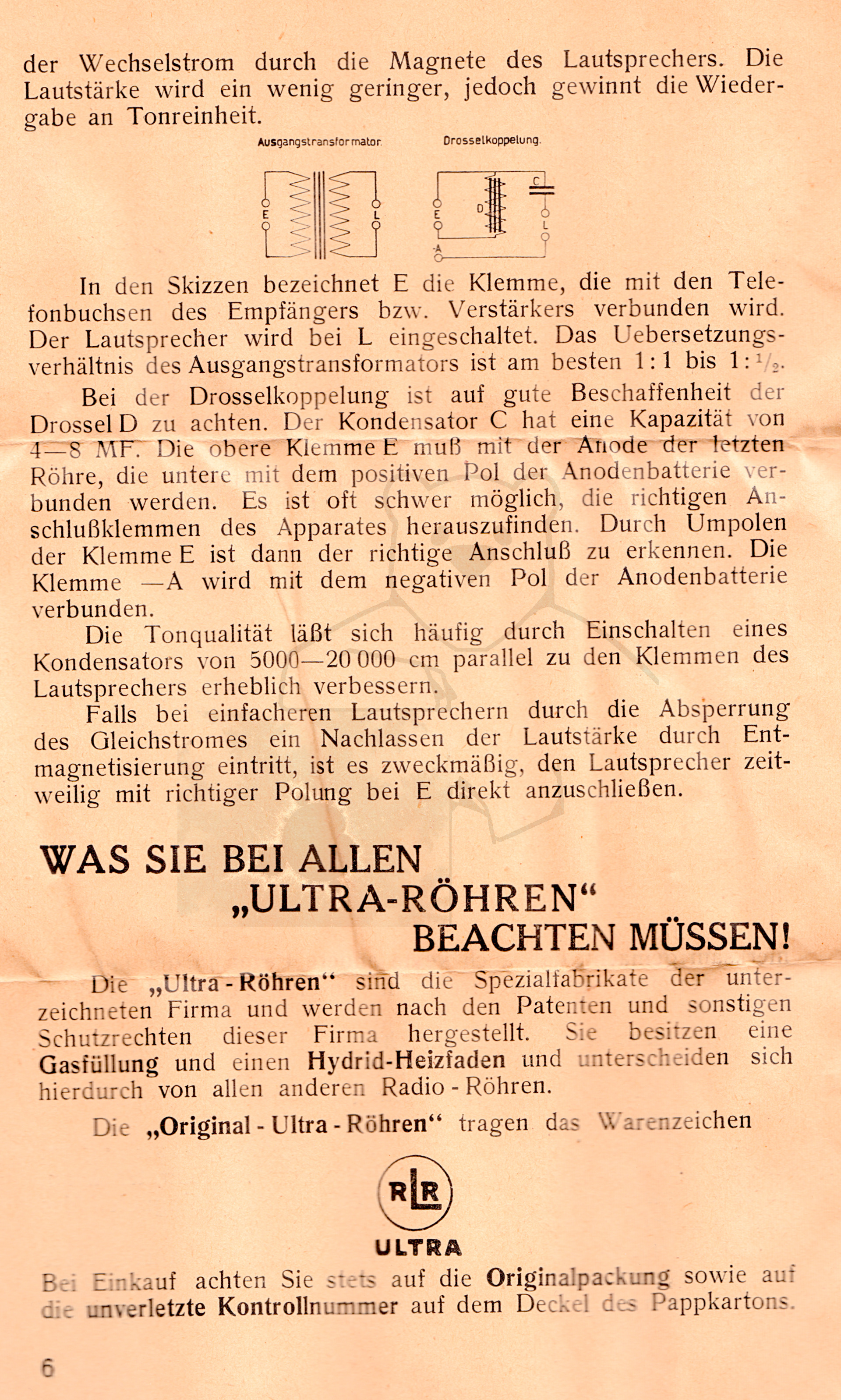

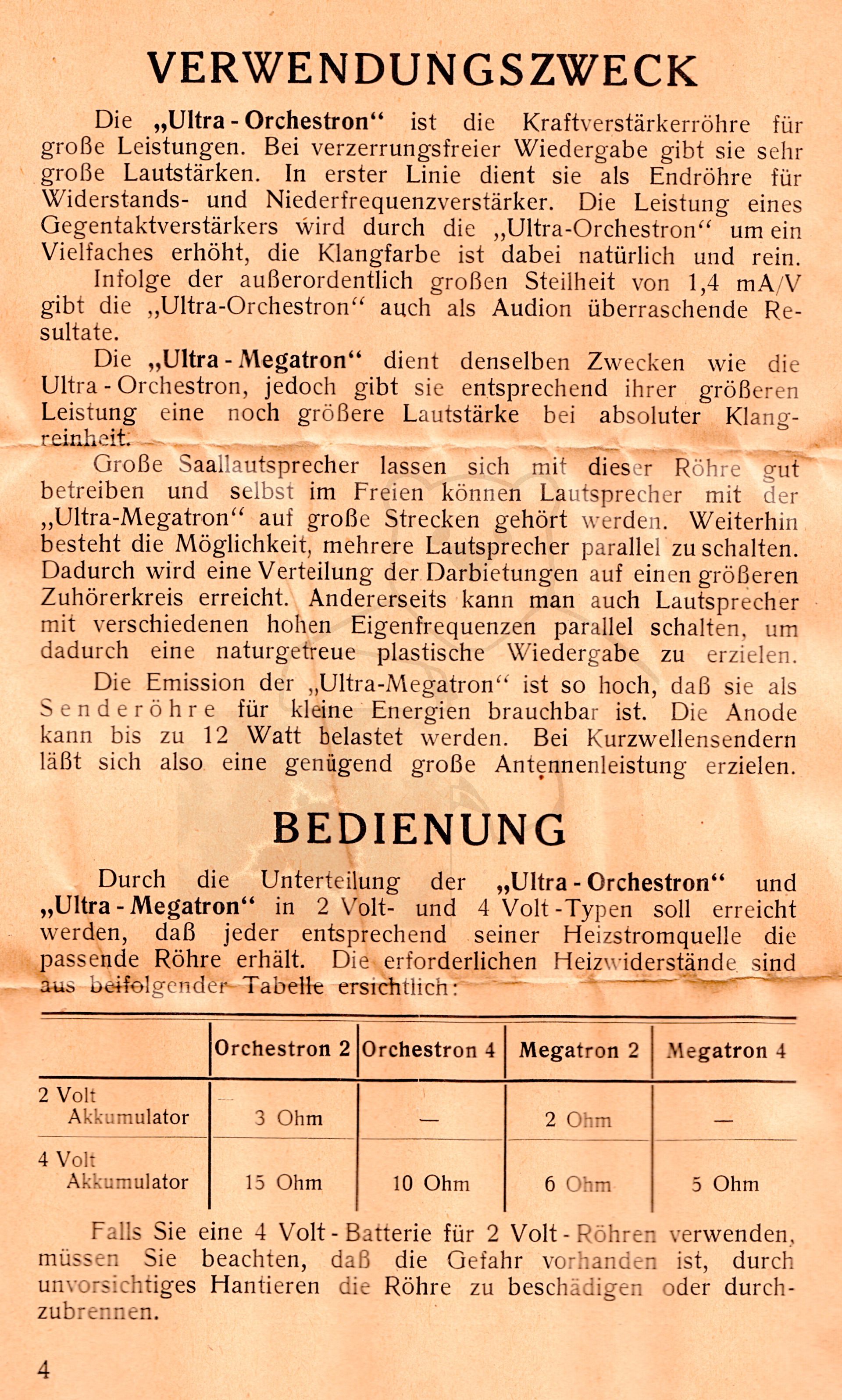

Anwendung Ultra Orchestron 4.pdf (2278 kB)
Datenblatt Ultra Orchestron 4.pdf (678 kB)

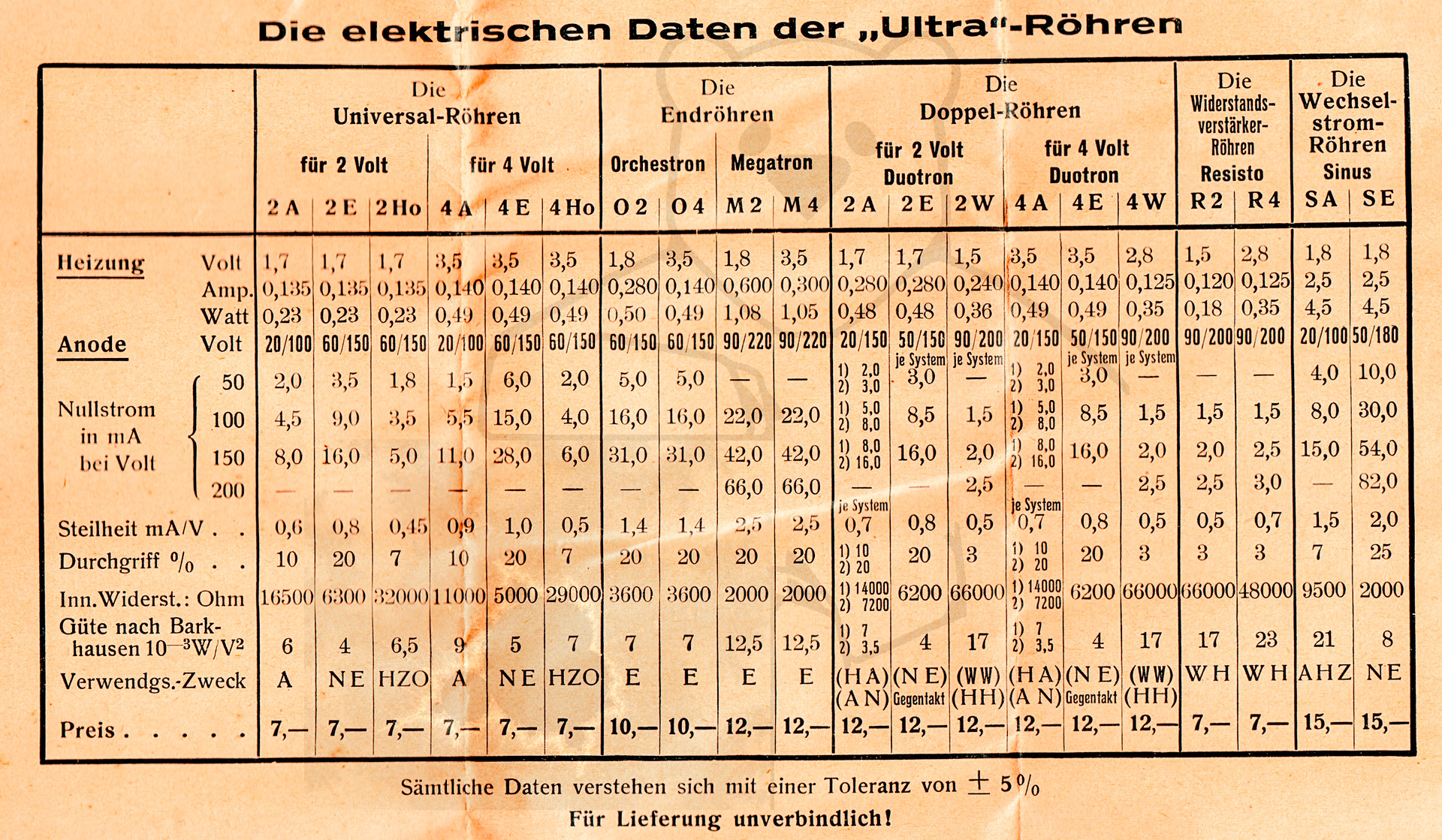

Kurzdatenblatt Ultra Roehren.pdf (448 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
