Daten und Bilder der Röhre: EQ80

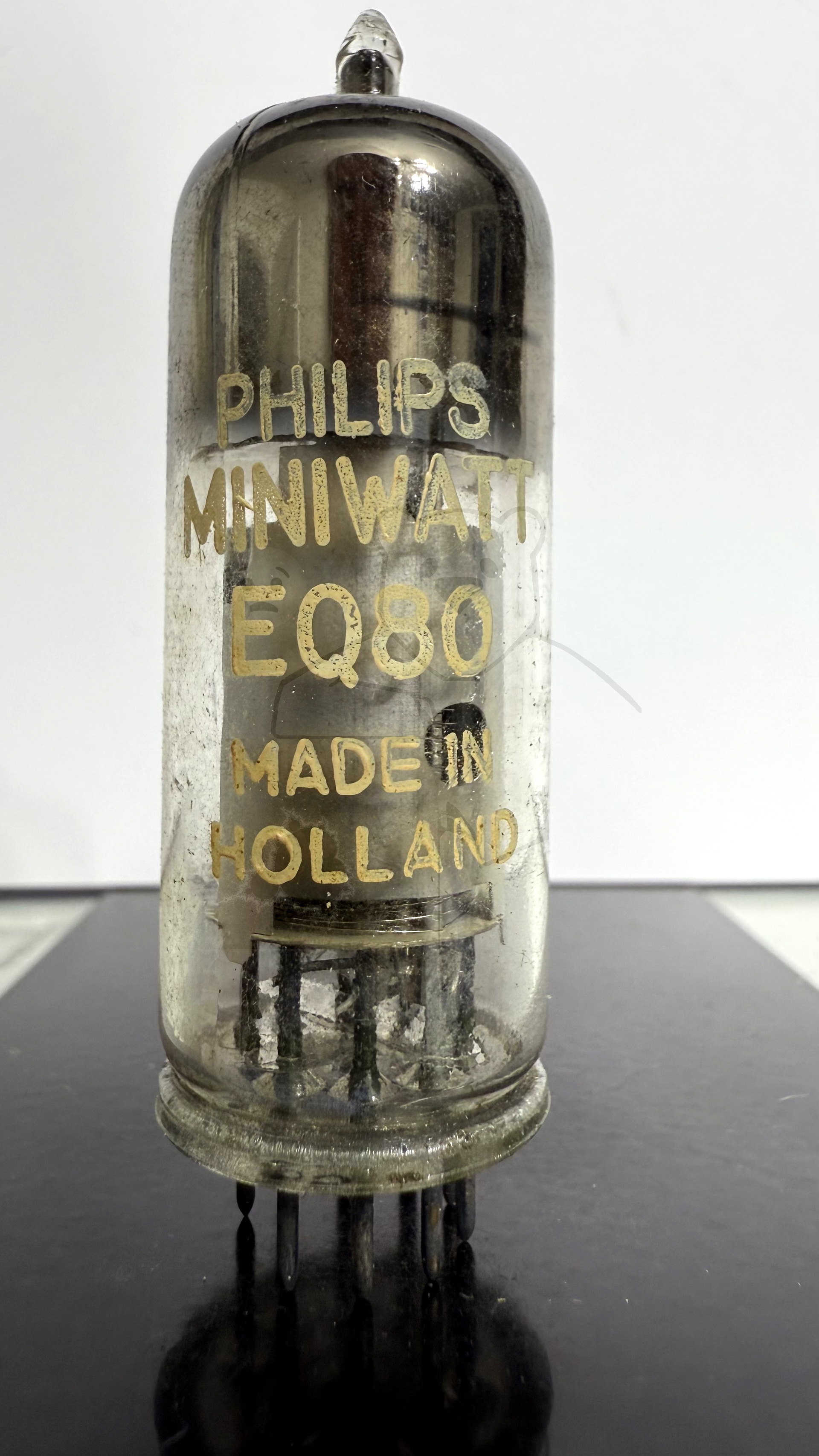

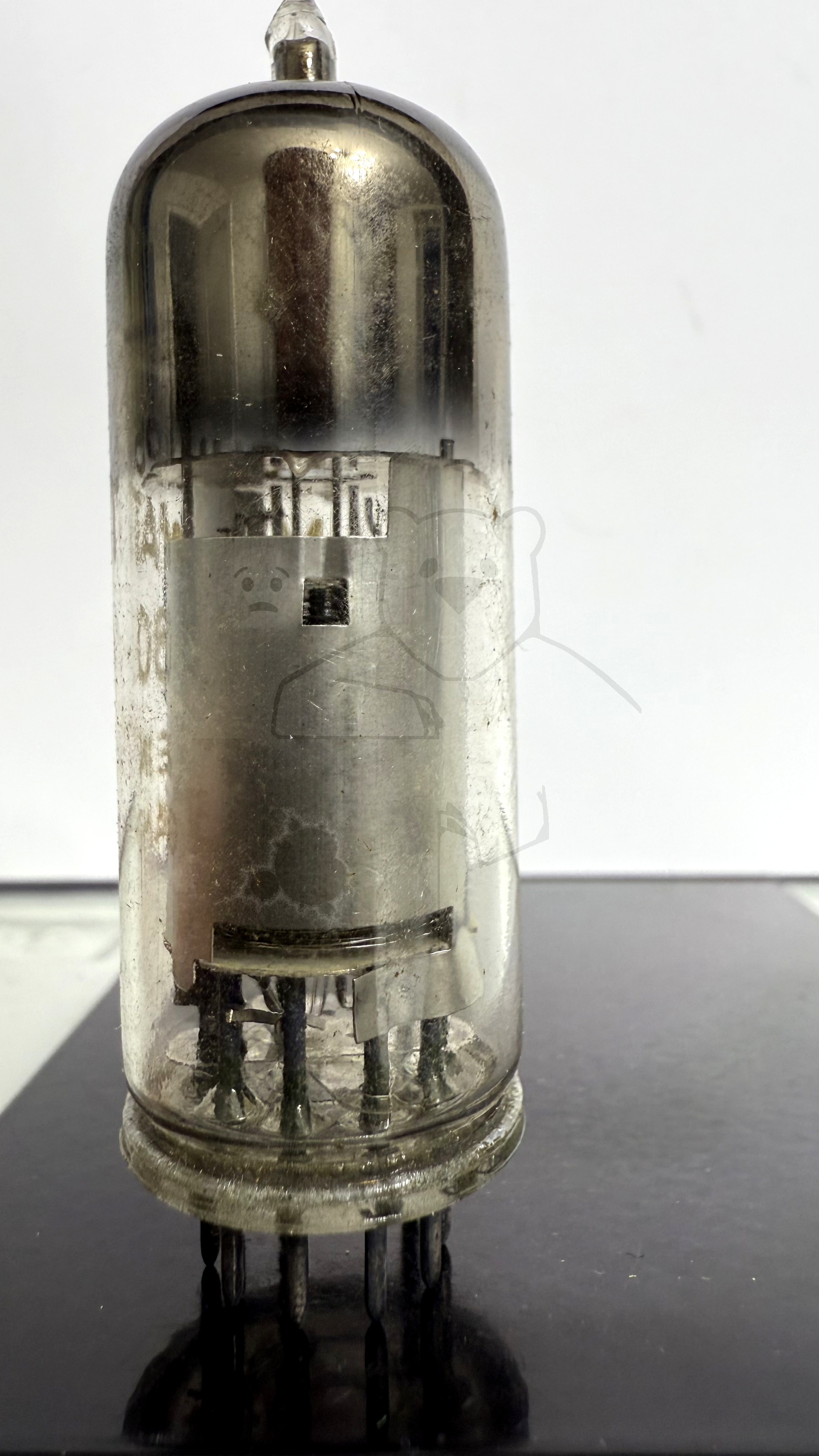

🔎 Beschreibung der Röhre: EQ80 Inventarnummer: 07161

Name	→ EQ80
Vergleichsname	6BE7
Hersteller	→ Philips Miniwatt
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

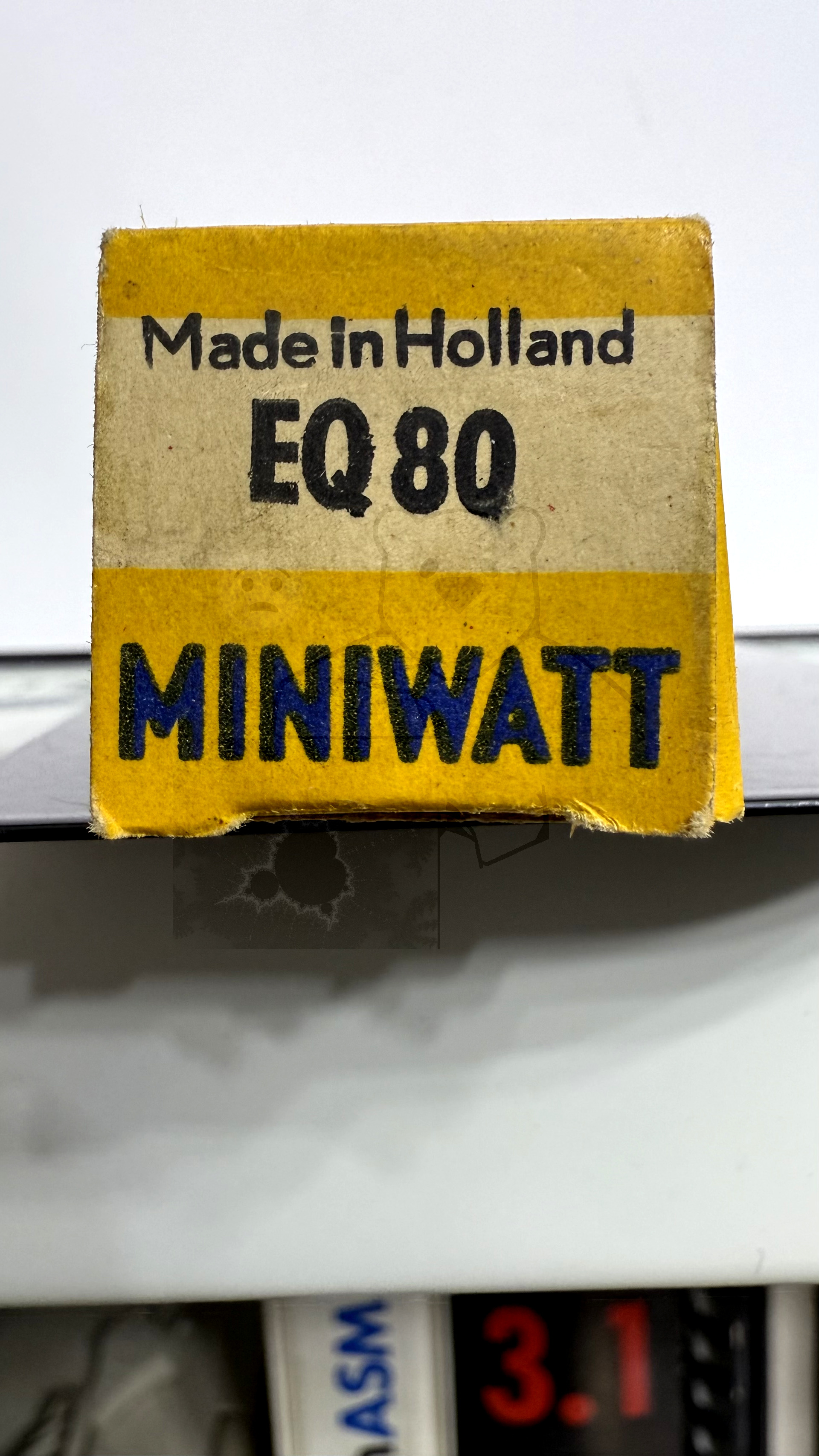

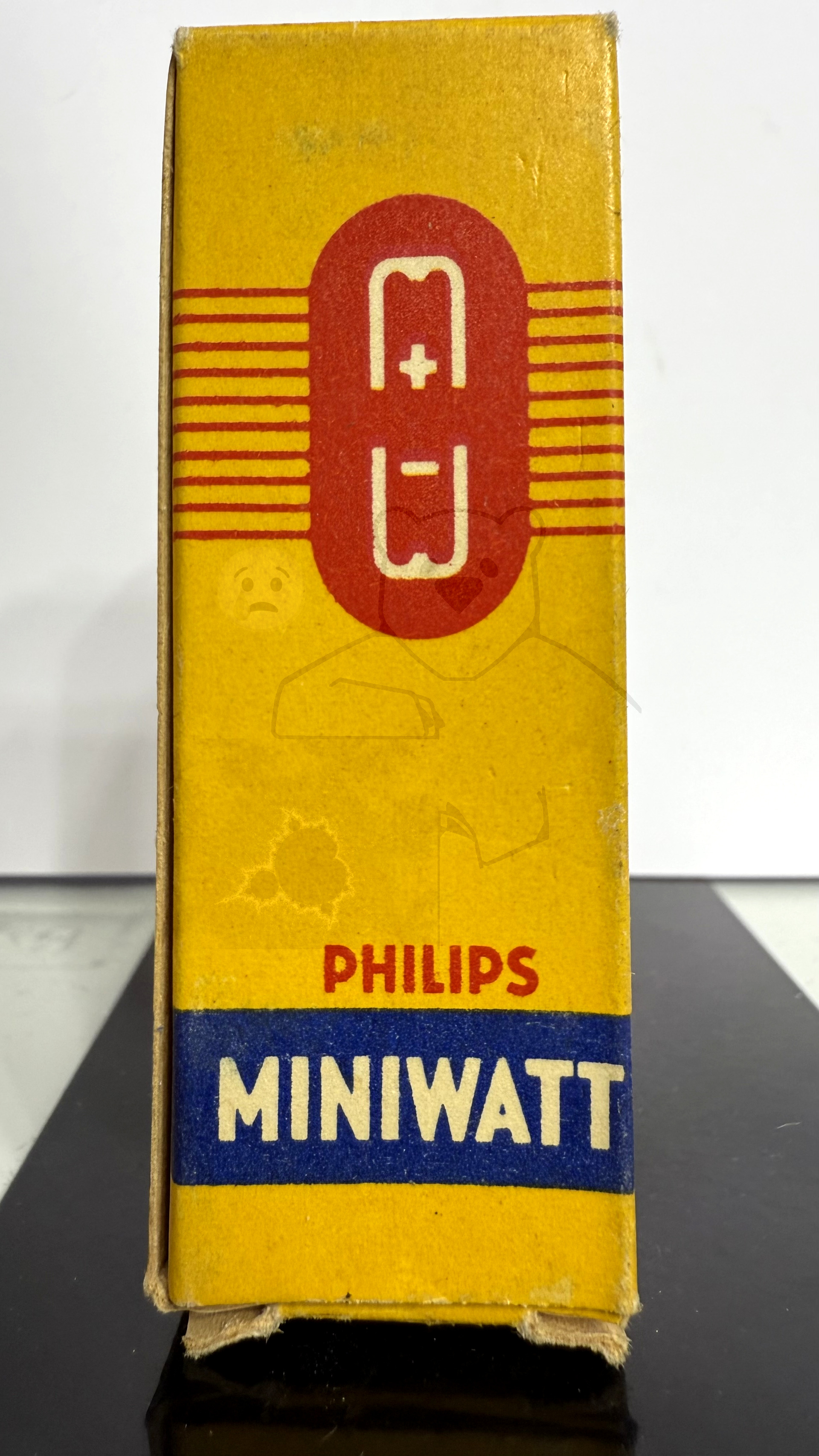

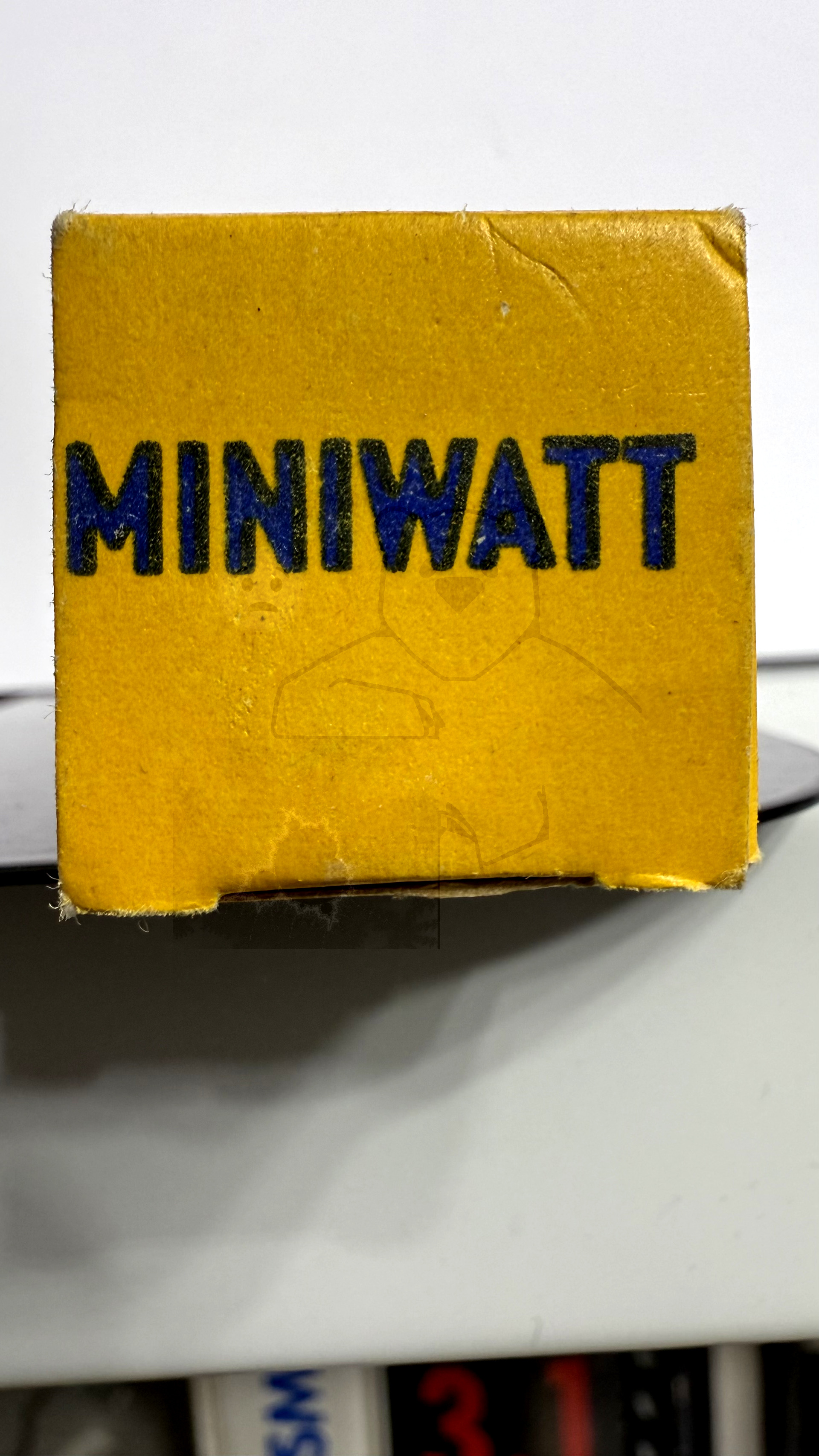

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S124c

🔎 Beschreibung der Systeme für die Röhre: EQ80

	System 1
Kathode	8
Gitter 1	7
Gitter 2	1
Gitter 3	2
Gitter 4	1
Gitter 5	9
Gitter 6	1
Gitter 7	3
Anode 1	6
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Enneode (Nonode), Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EQ80

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 Datenblätter zur Röhre: EQ80
Anwendung EQ80 Funkschau.pdf (143 kB)
Anwendung EQ80 Version 1 [www.tubedata.info].pdf (656 kB)
Anwendung EQ80 Version 2 [www.tubedata.info].pdf (621 kB)
Datenblatt EQ80 Philips [www.tubedata.info].pdf (374 kB)
Pruefkarte EQ80 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)
Pruefkarte EQ80 6BE7 - Funke W19 Roehrenpruefer.pdf (159 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
