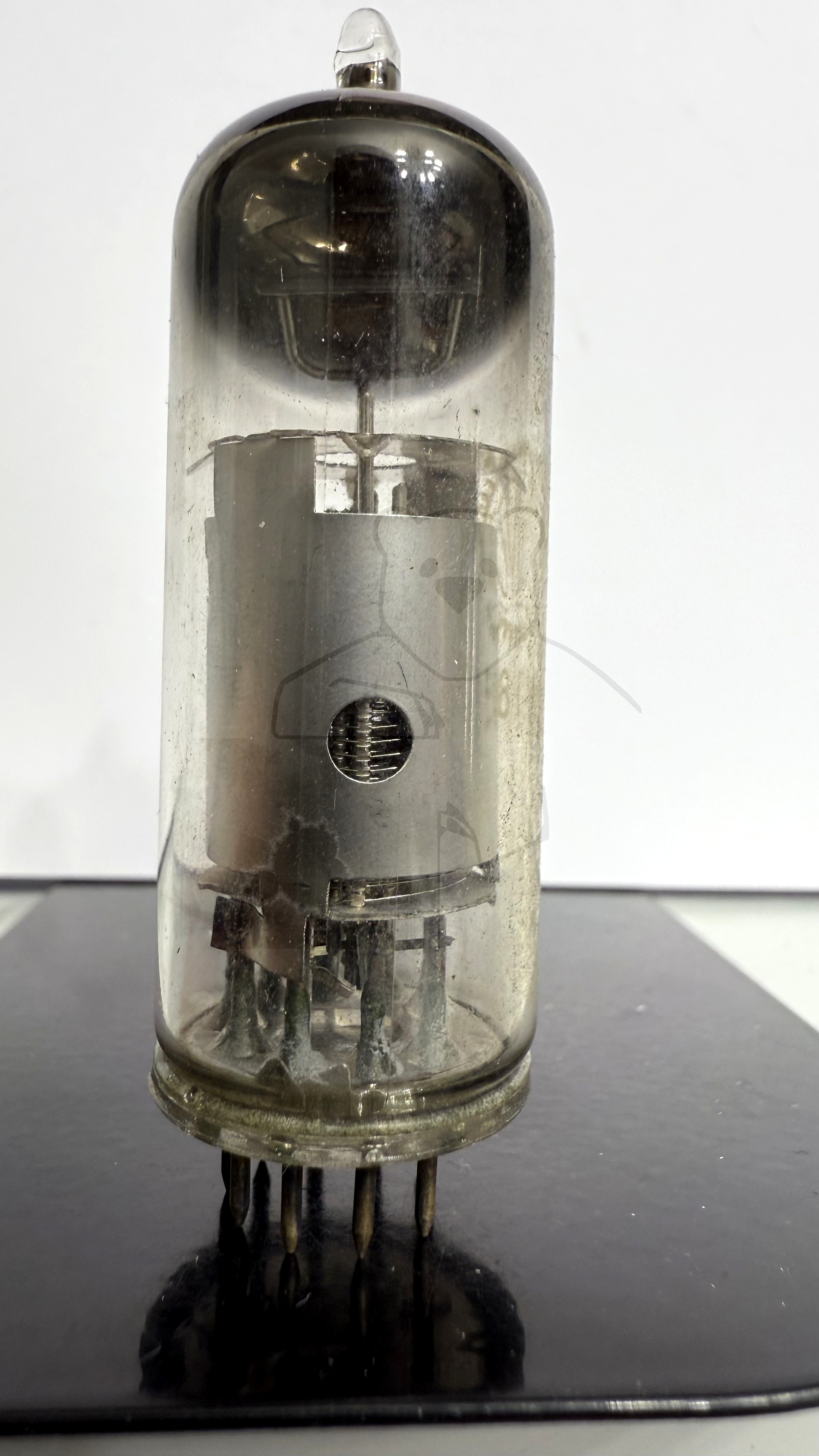

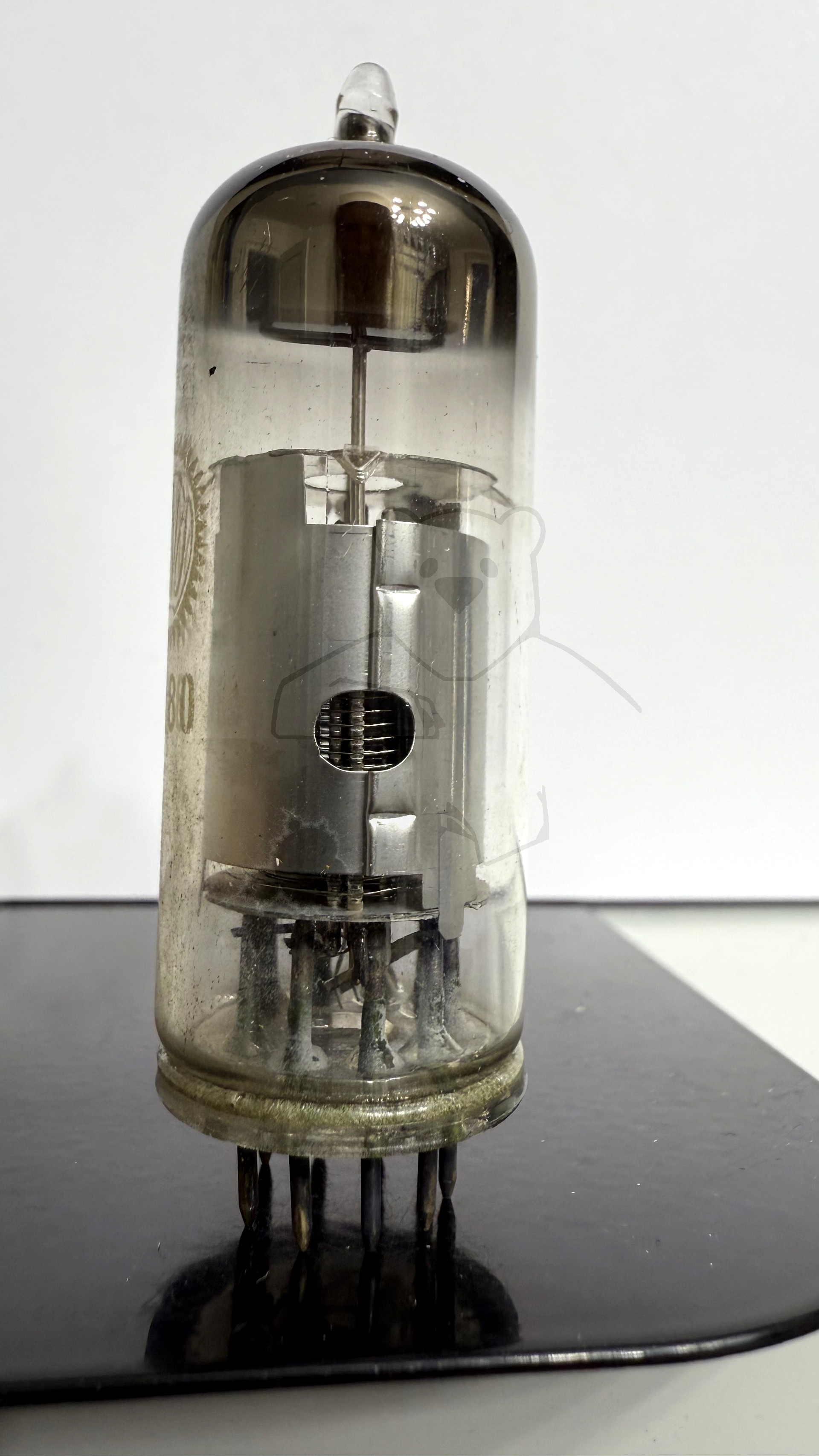

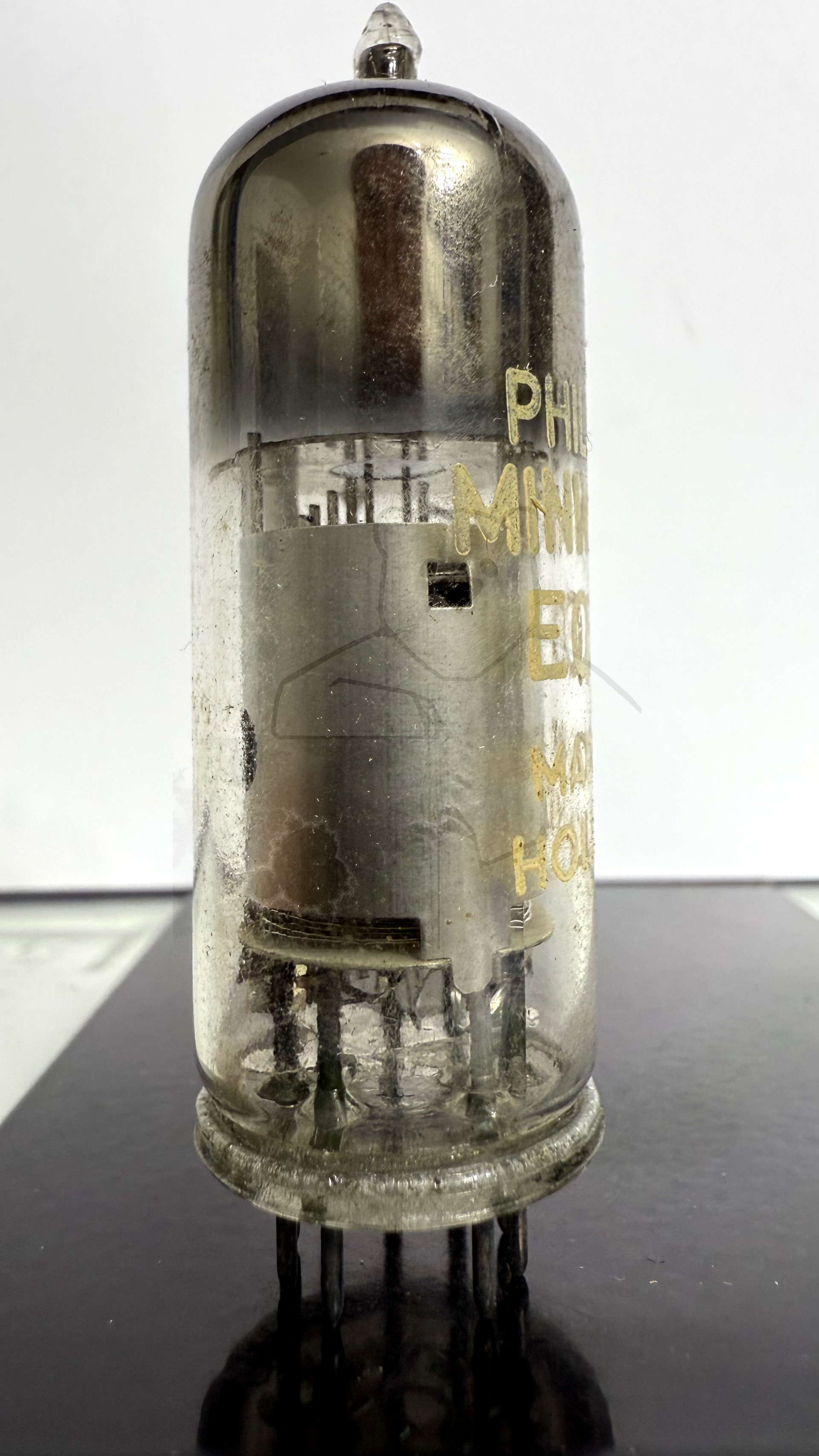

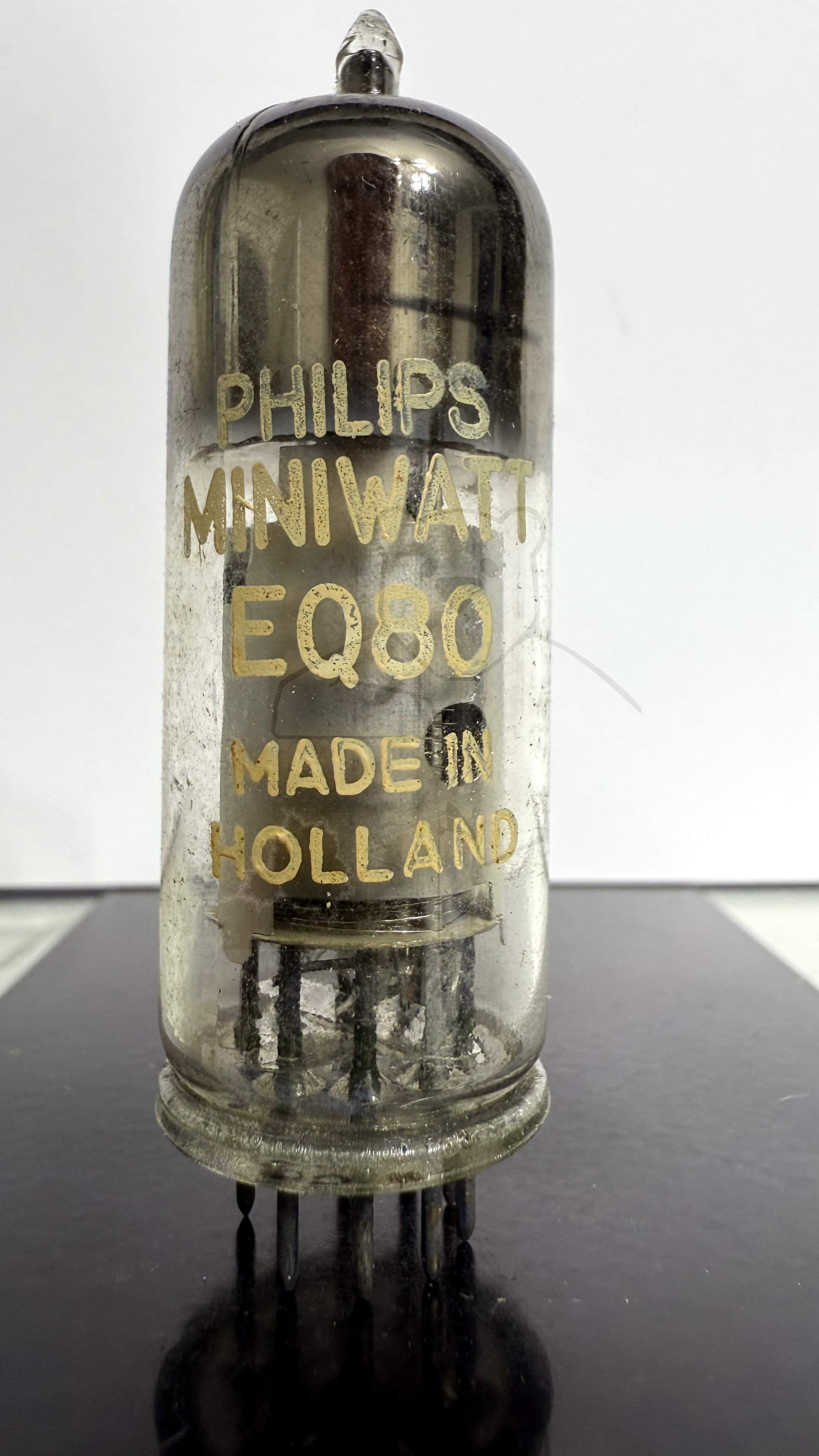

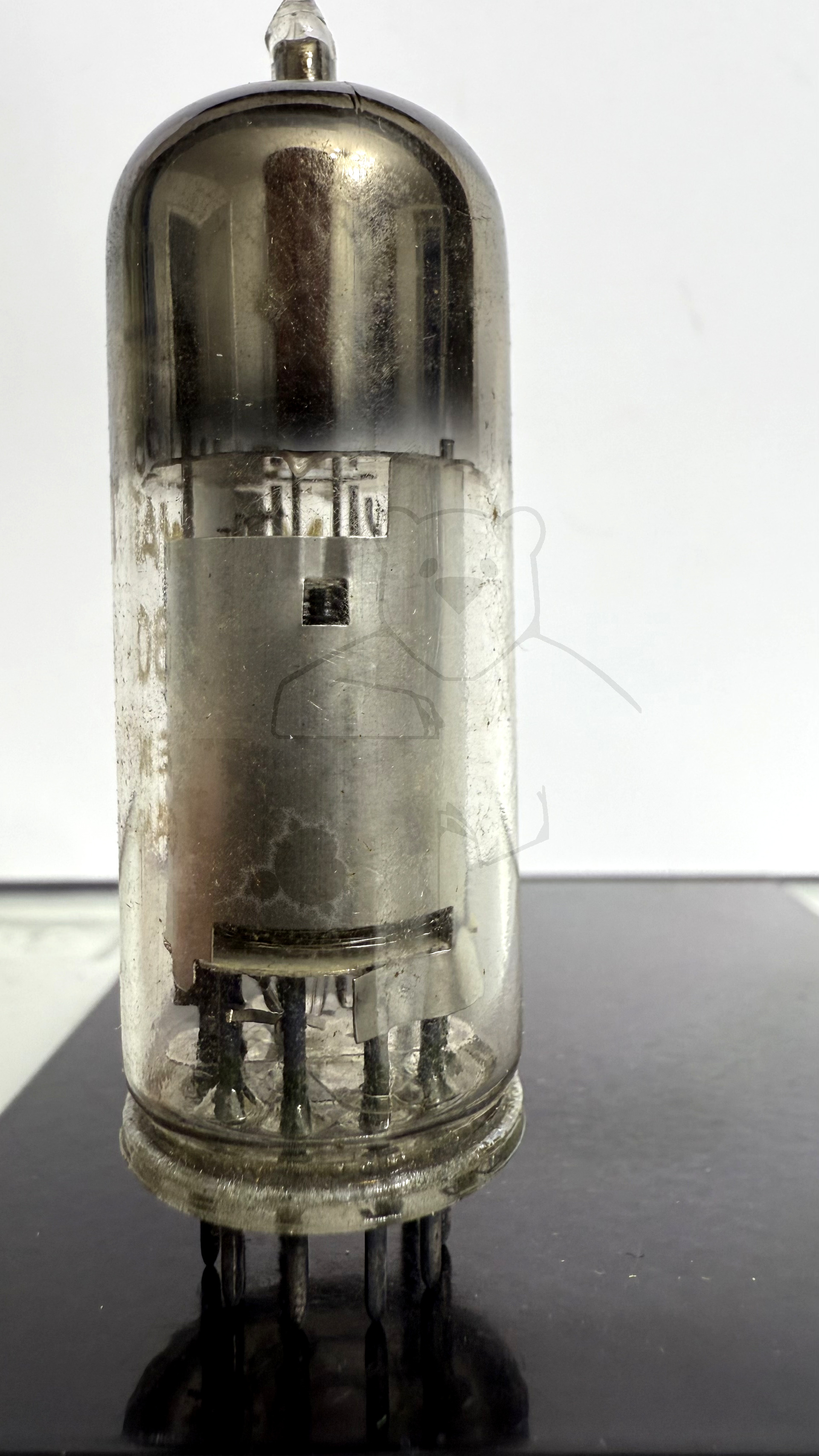

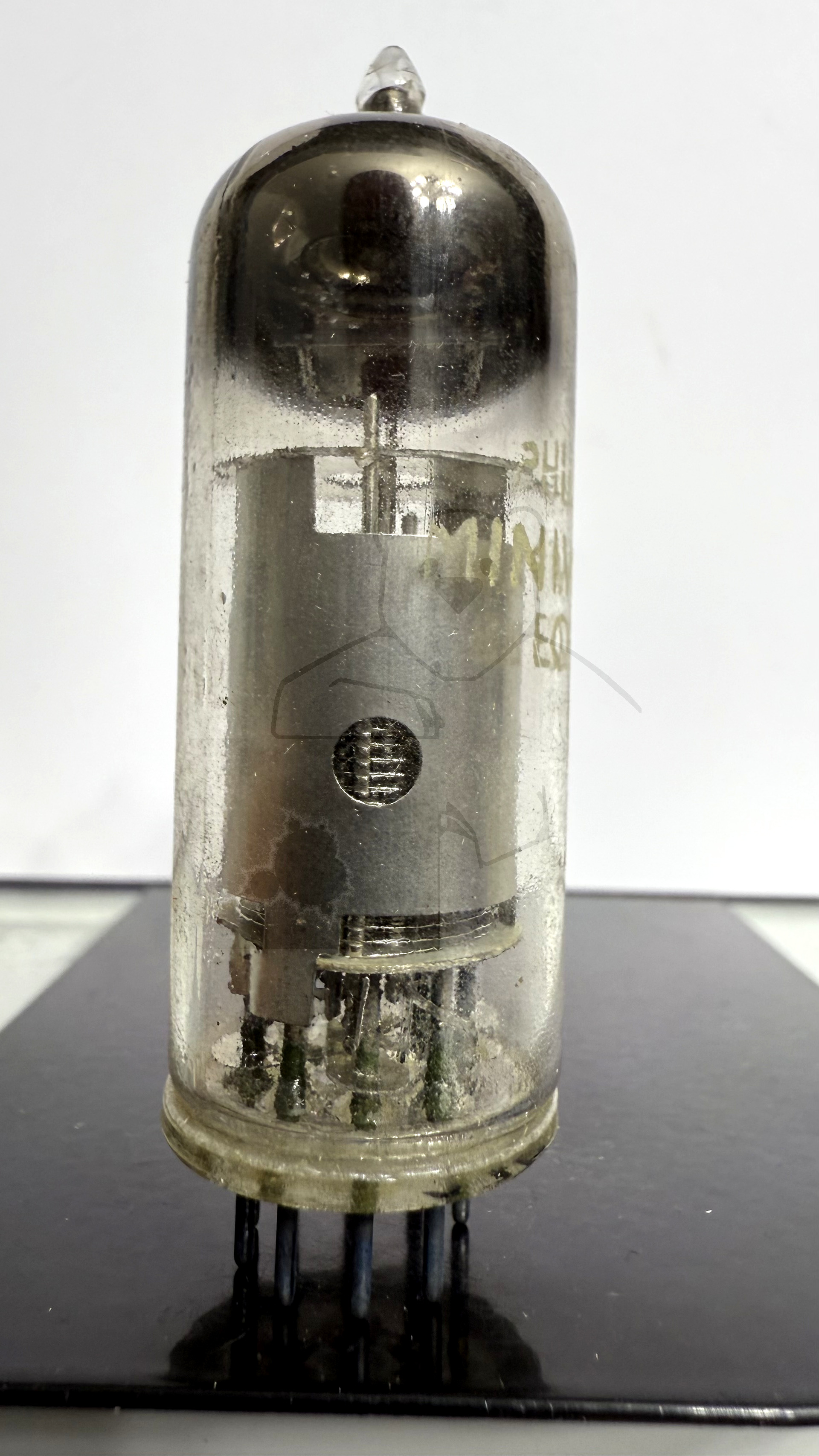

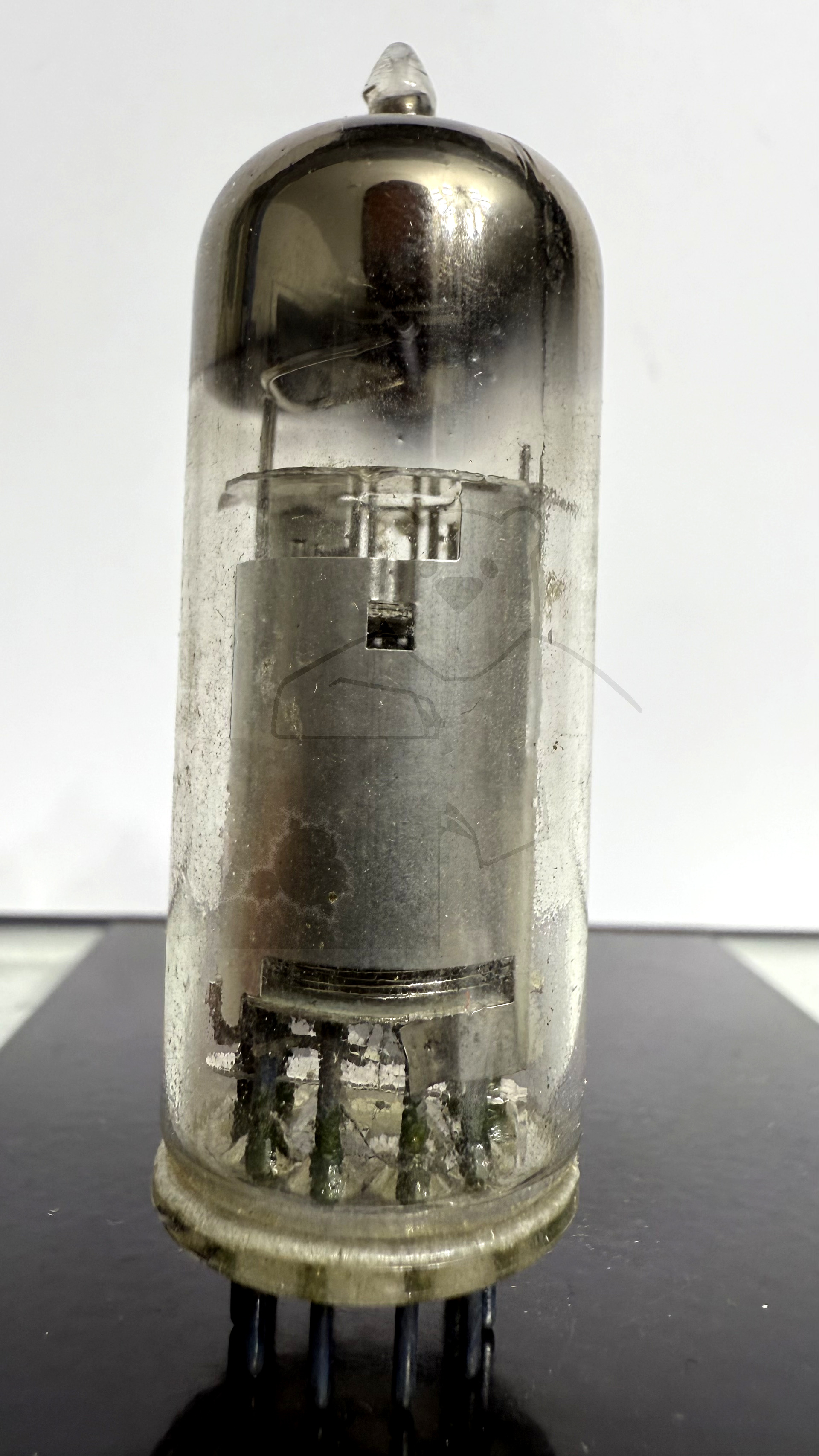

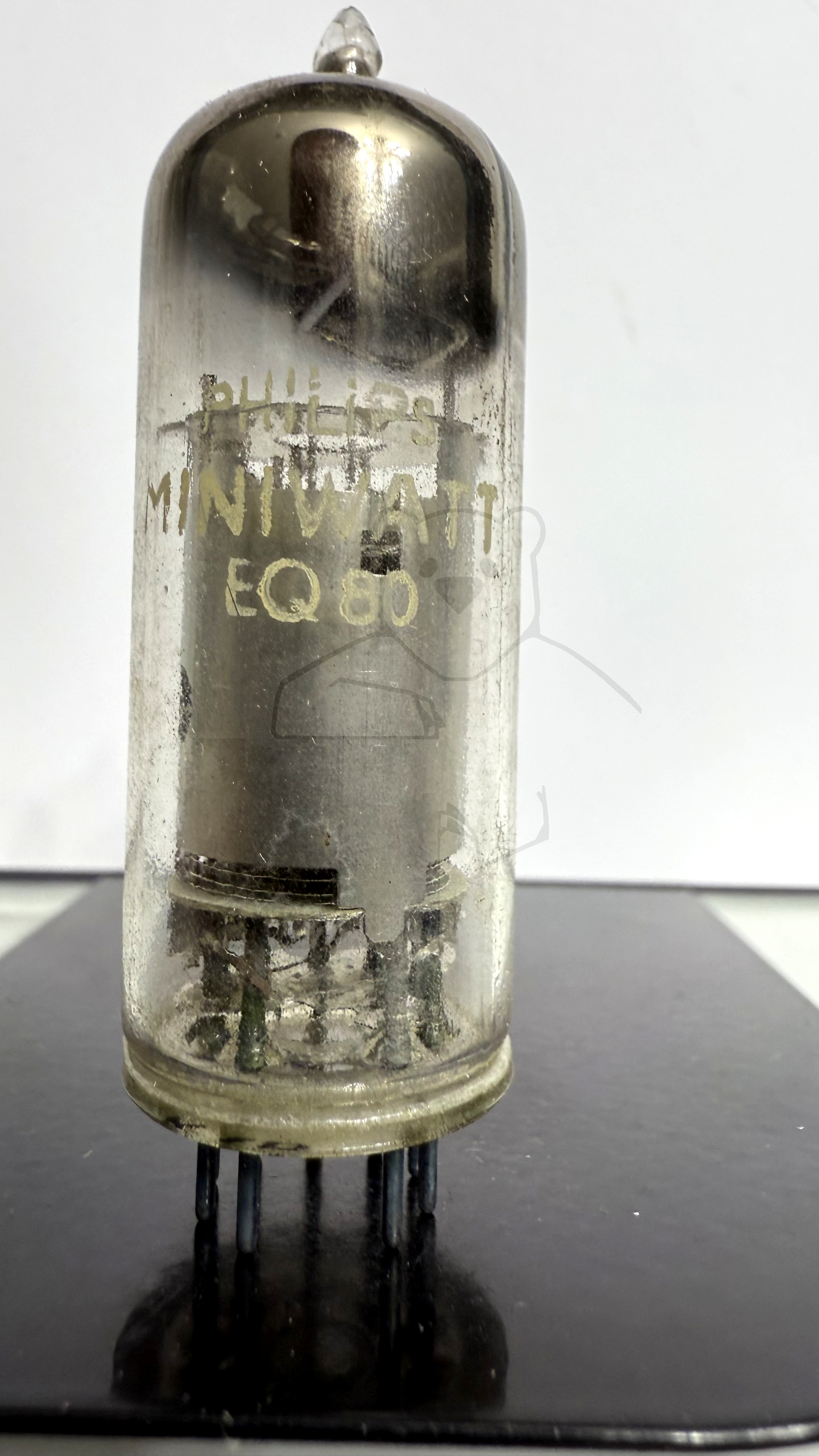

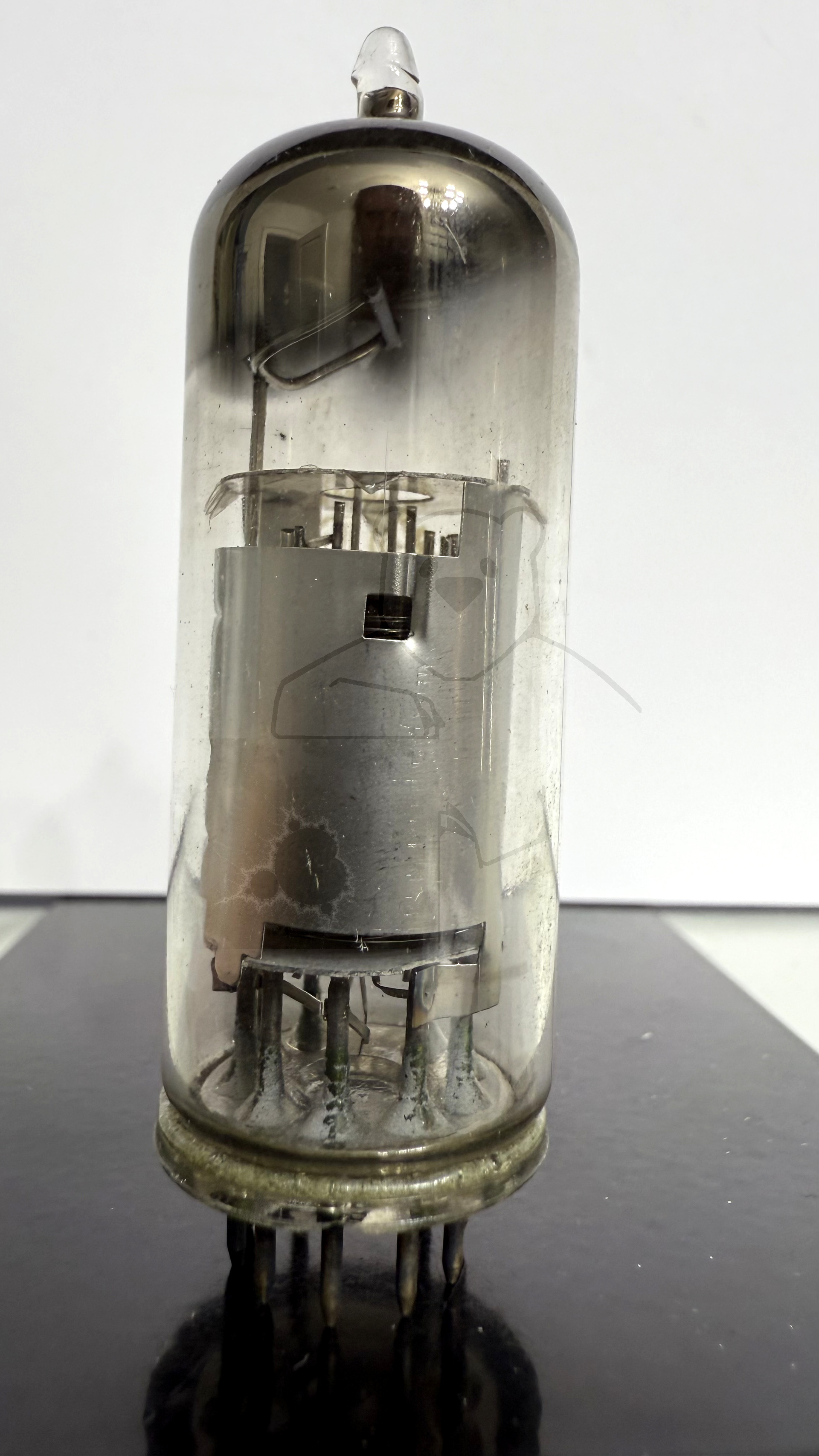

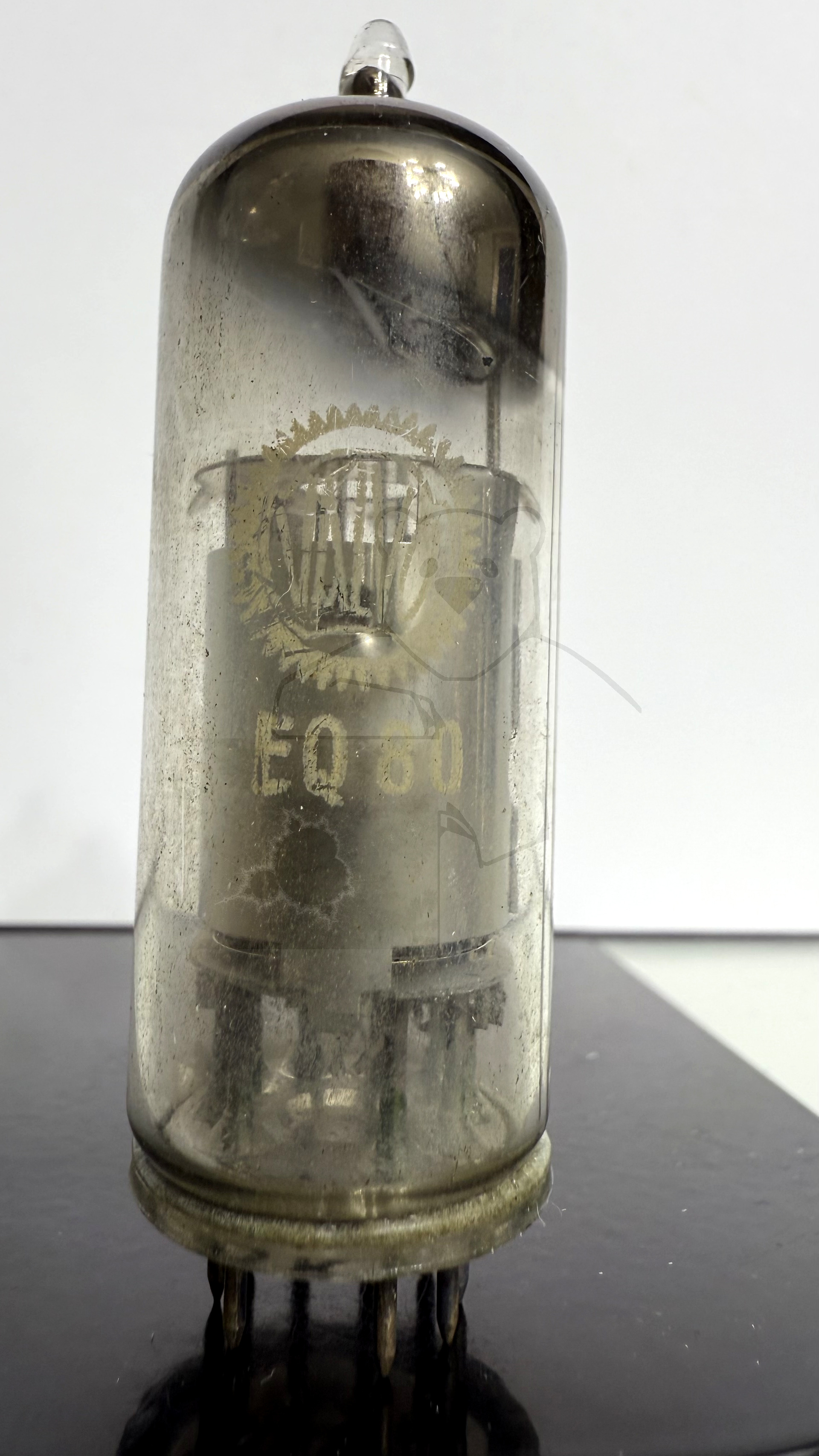

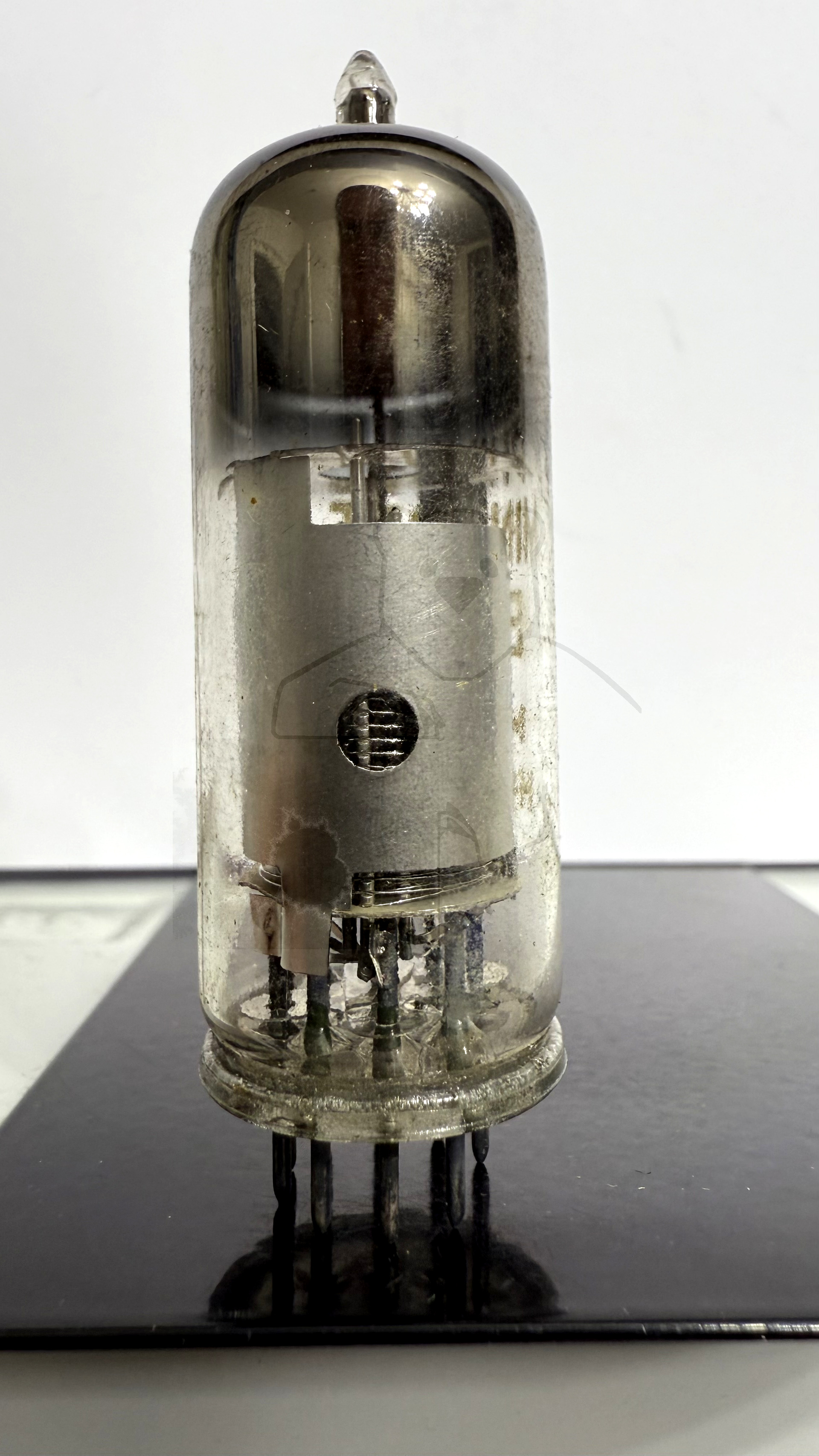

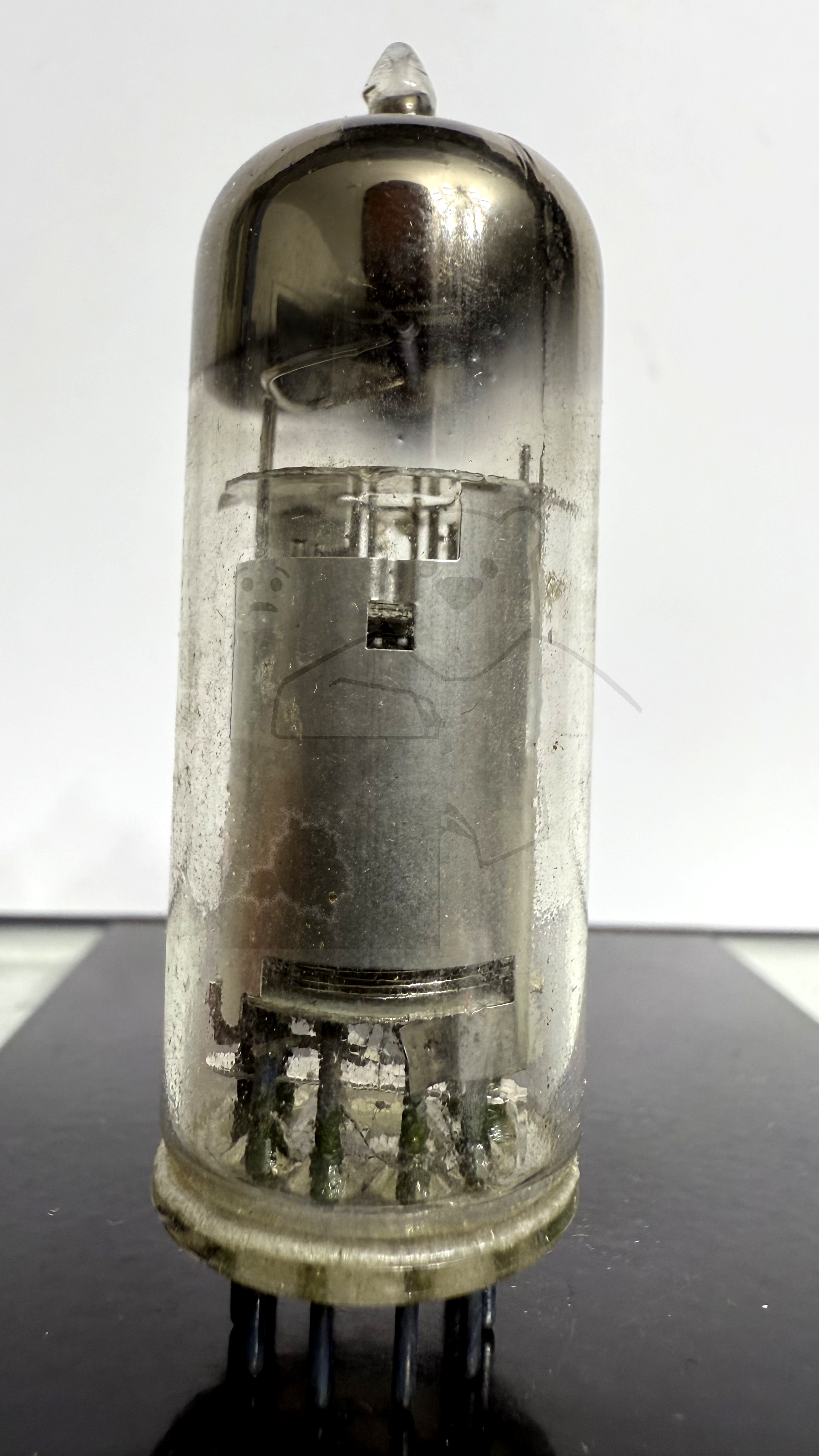

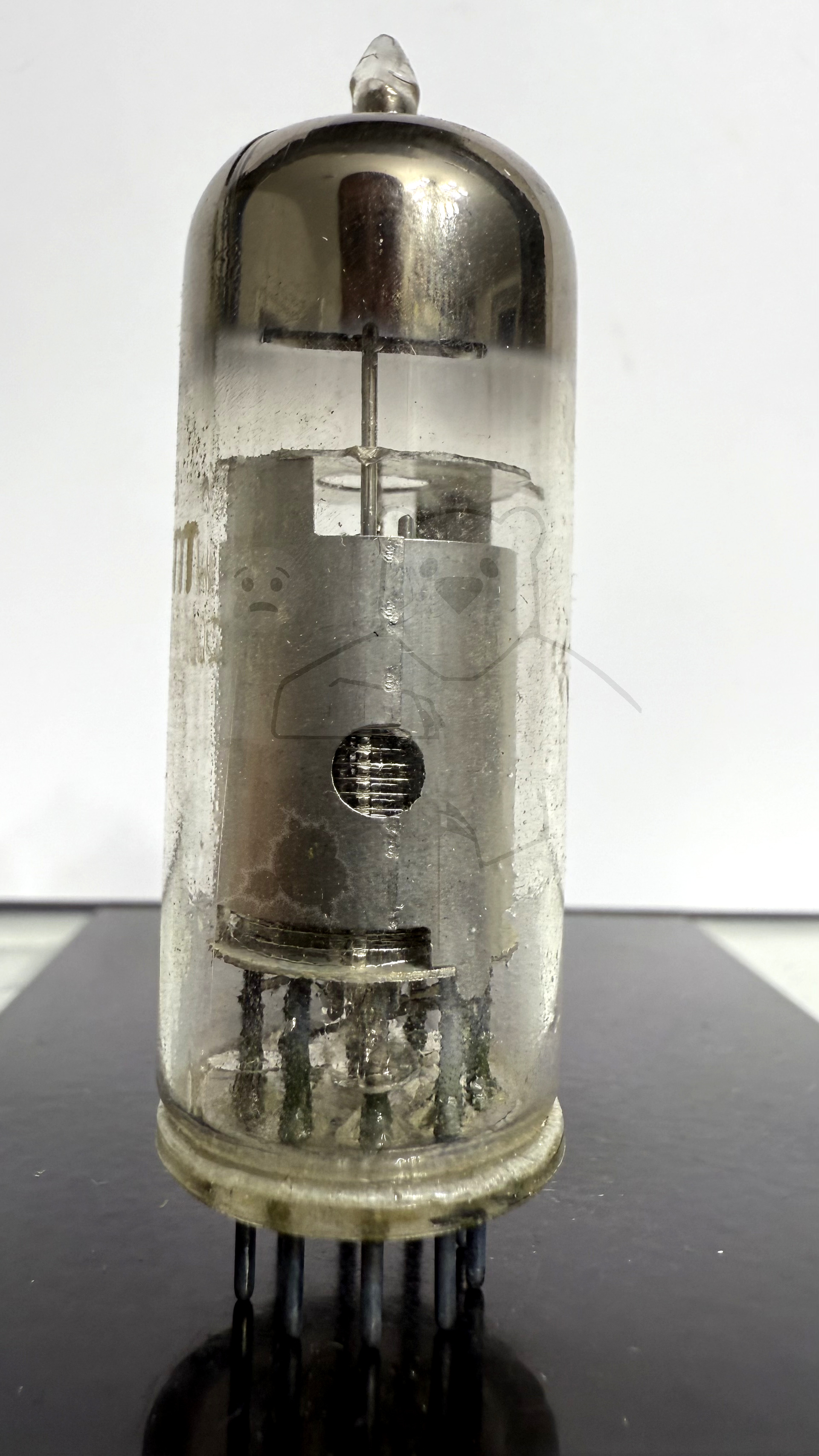

Daten und Bilder der Röhre: EQ80

🔎 Beschreibung der Röhre: EQ80

Name	EQ80
Vergleichsname	6BE7
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	14.10.2018 15:36:03

🔎 Beschreibung der Systeme für die Röhre: EQ80

	System 1
Kathode	8
Gitter 1	7
Gitter 2	1
Gitter 3	2
Gitter 4	1
Gitter 5	9
Gitter 6	1
Gitter 7	3
Anode 1	6
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Enneode (Nonode), Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

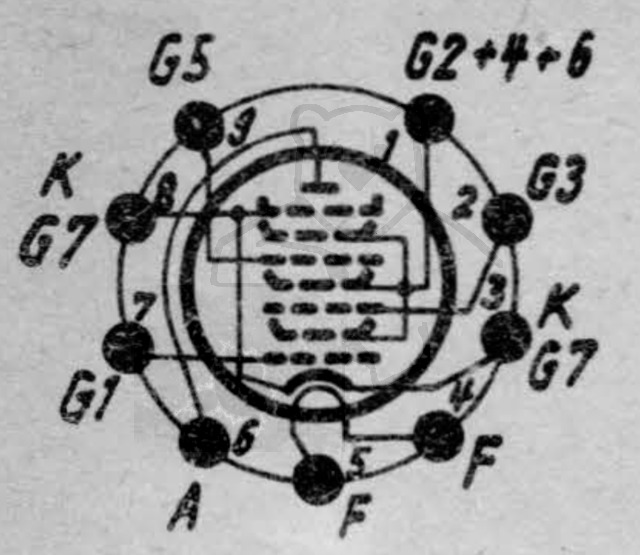

🔎 Sockelschaltung der EQ80
