Daten und Bilder der Röhre: ECF80

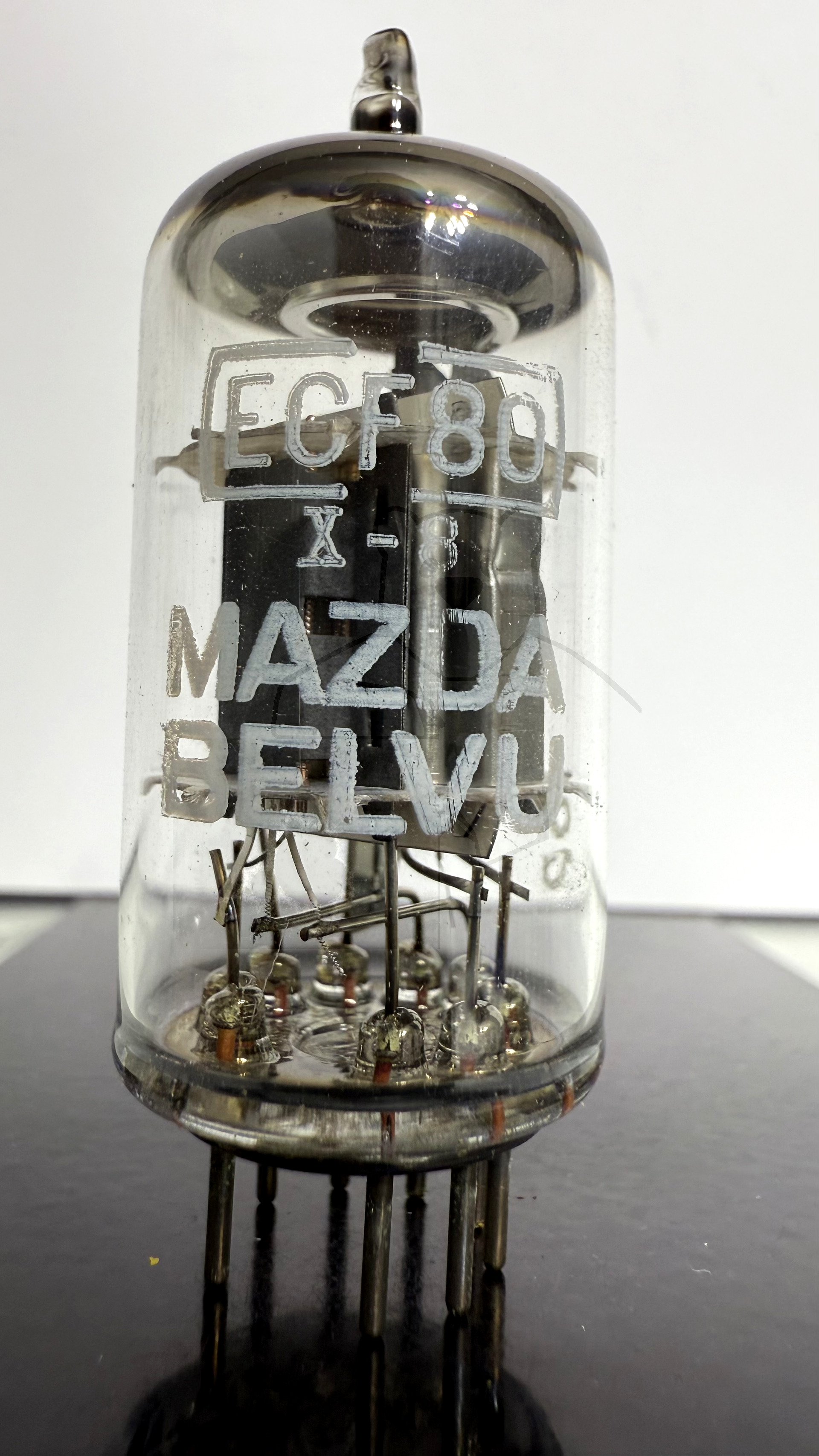

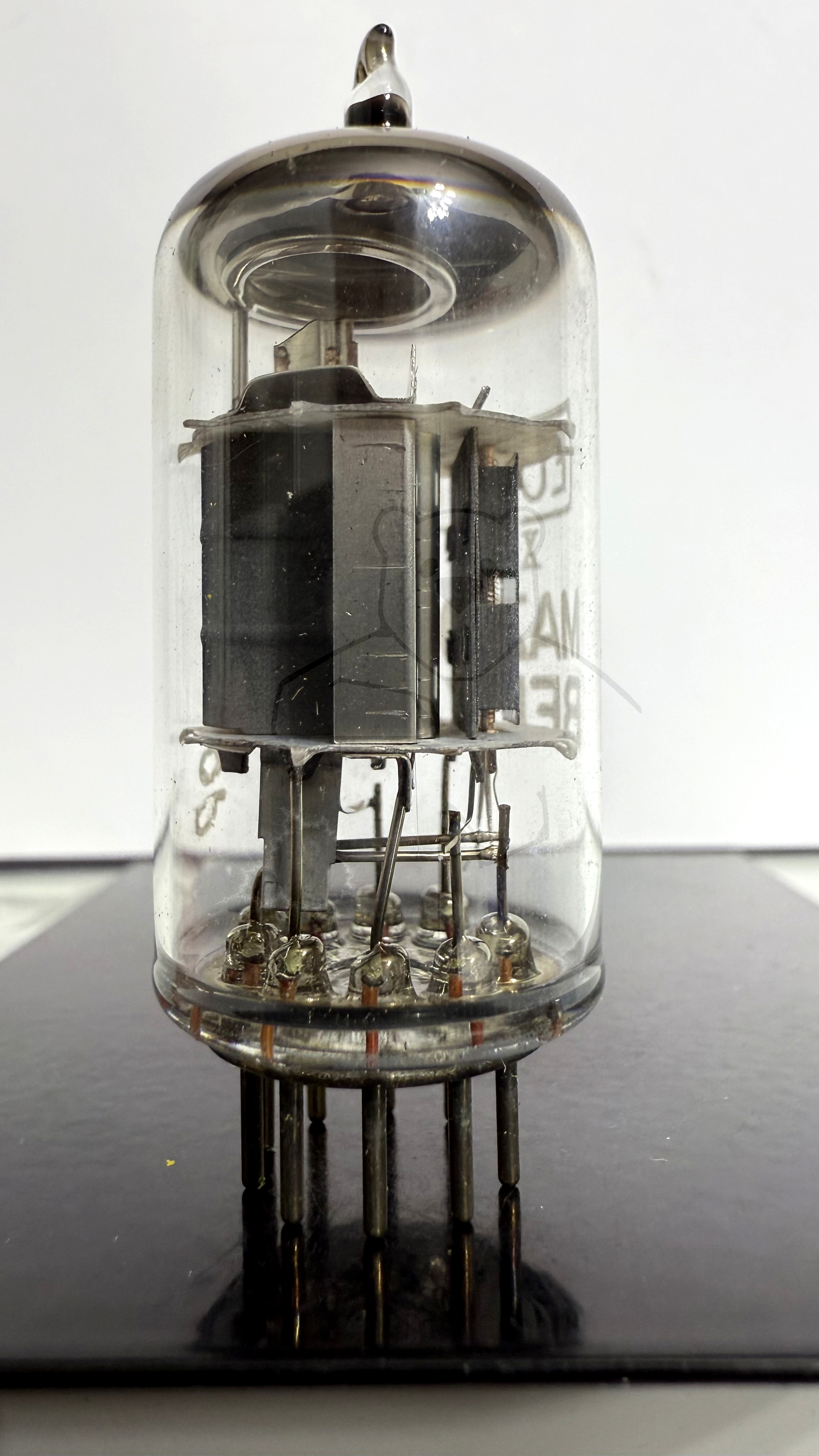

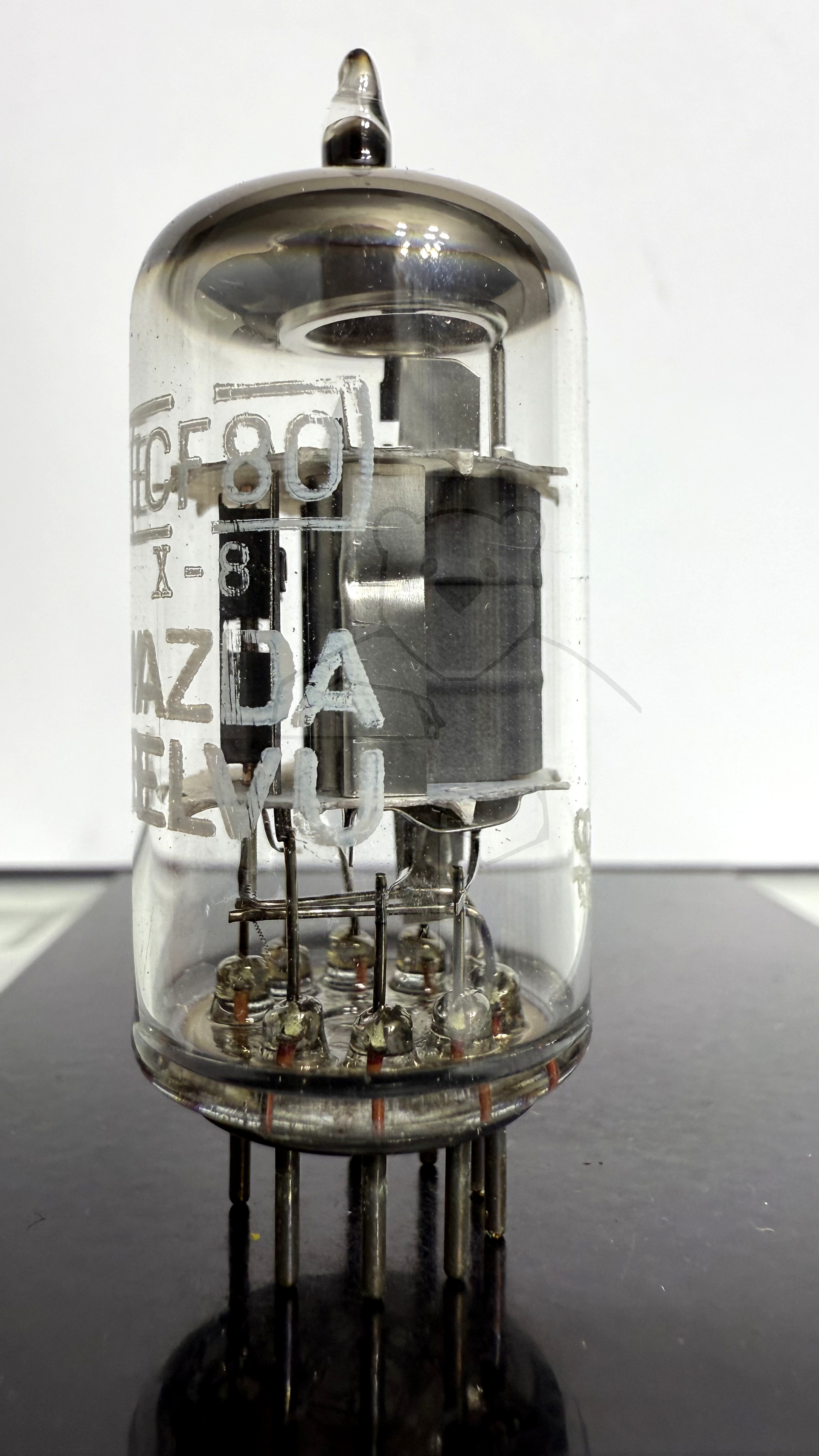

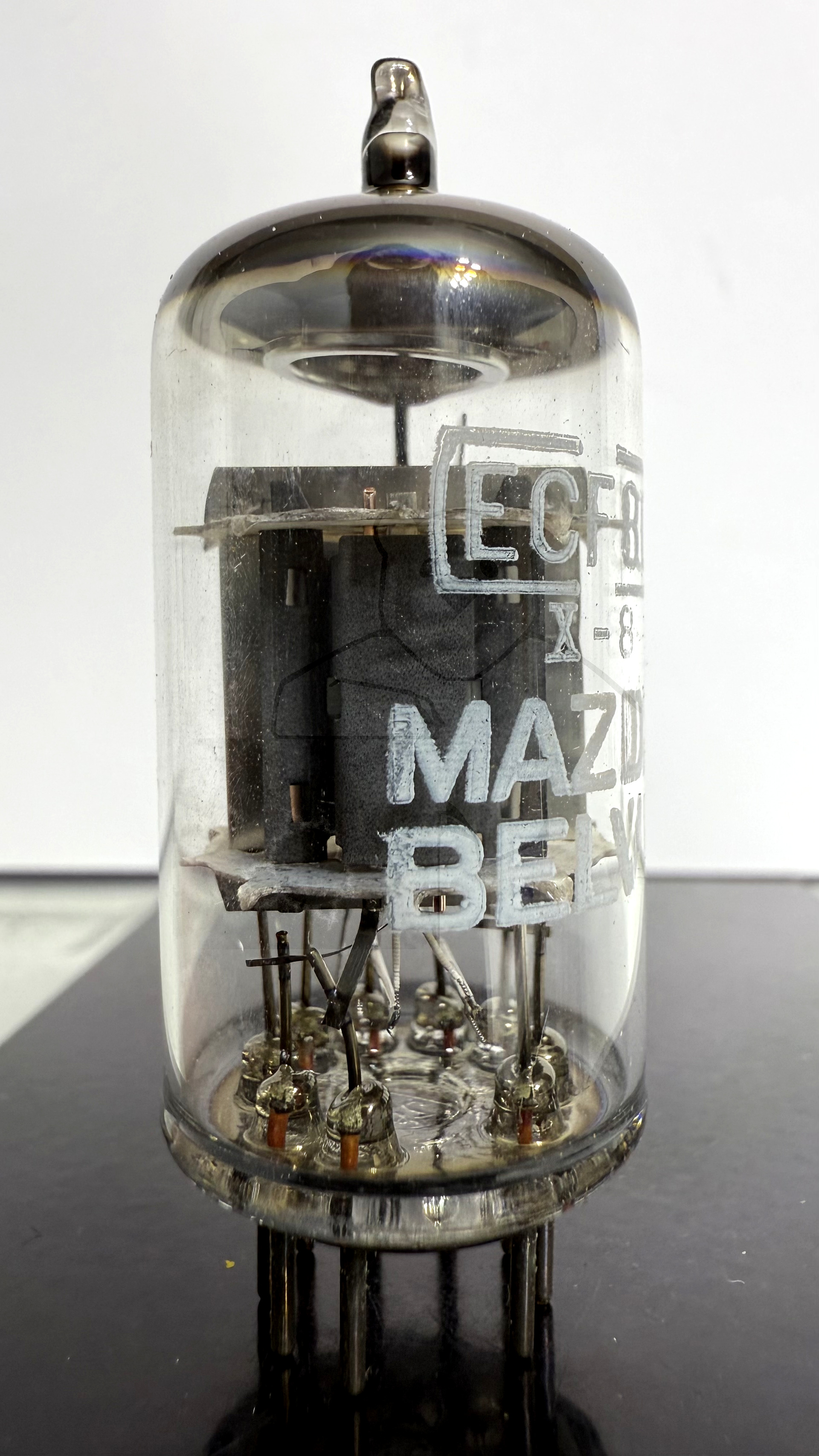

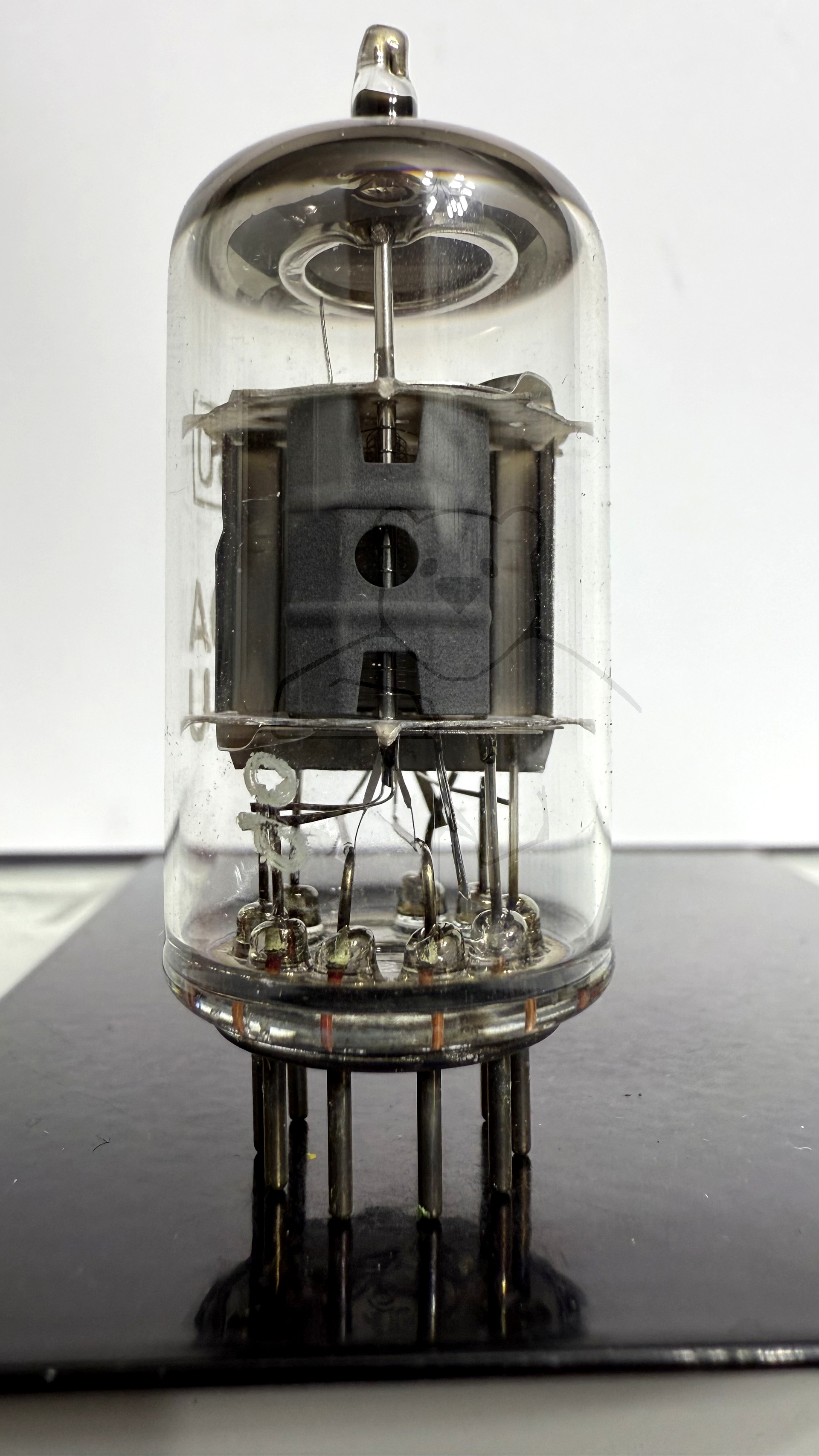

🔎 Beschreibung der Röhre: ECF80 Inventarnummer: 07144

Name	→ ECF80
Vergleichsname	6BL8
Hersteller	→ Mazda Belvu
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,43
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S124c

🔎 Beschreibung der Systeme für die Röhre: ECF80

	System 1	System 2
Kathode	8	7
Gitter 1	9	2
Gitter 2		3
Gitter 3		7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	7	7
Funktion	→ Oszillator	→ Breitbandverstaerker, Pentode
