🔎 Beschreibung der Röhre: ECF80
| Name | ECF80 |
| Vergleichsname | 6BL8 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,43 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 18.03.2016 19:57:09 |
🔎 Beschreibung der Systeme für die Röhre: ECF80
| System 1 | System 2 | |
| Kathode | 8 | 7 |
| Gitter 1 | 9 | 2 |
| Gitter 2 | 3 | |
| Gitter 3 | 7 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 7 | 7 |
| Funktion | → Oszillator |
→ Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

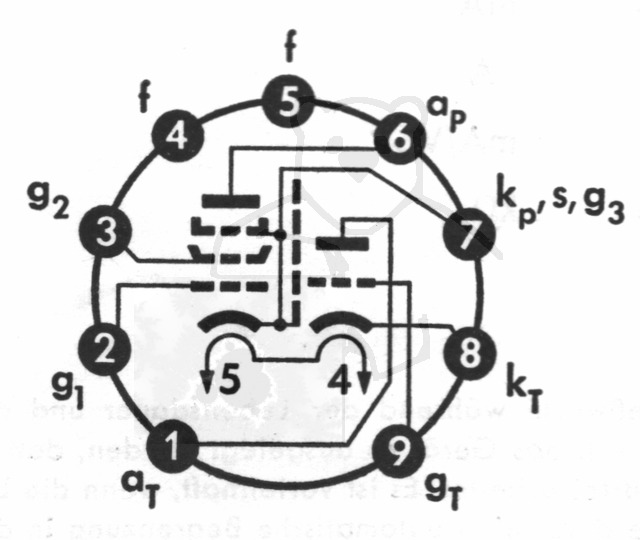

🔎 Sockelschaltung der ECF80
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: ECF80
Datenblatt ECF80 La Radiotechnique [www.tubedata.info].pdf (135 kB)
Datenblatt ECF80 Mazda Belvu [www.tubedata.info].pdf (748 kB)
Datenblatt ECF80 Philips Version 1 [www.tubedata.info].pdf (98 kB)
Datenblatt ECF80 Philips Version 2 [www.tubedata.info].pdf (17 kB)
Datenblatt ECF80 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (4474 kB)
Pruefkarte ECF80 - Karte 1 - Funke W19 Roehrenpruefer.pdf (148 kB)
Pruefkarte ECF80 - Karte 2 - Funke W19 Roehrenpruefer.pdf (142 kB)
Pruefkarte ECF80 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (213 kB)
Pruefkarte ECF80 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: ECF80

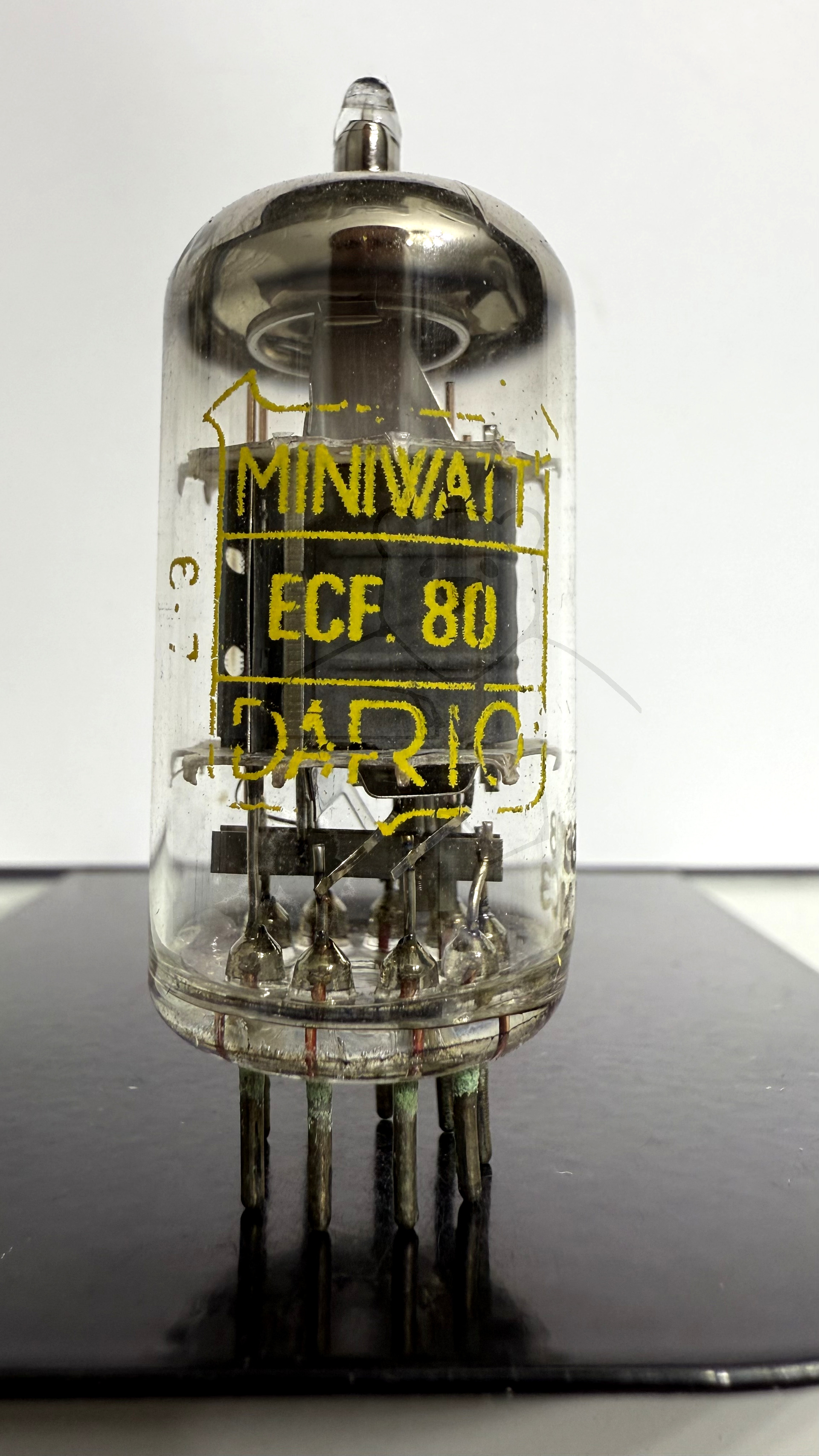

Röhre ECF80 #7097 Bild 1

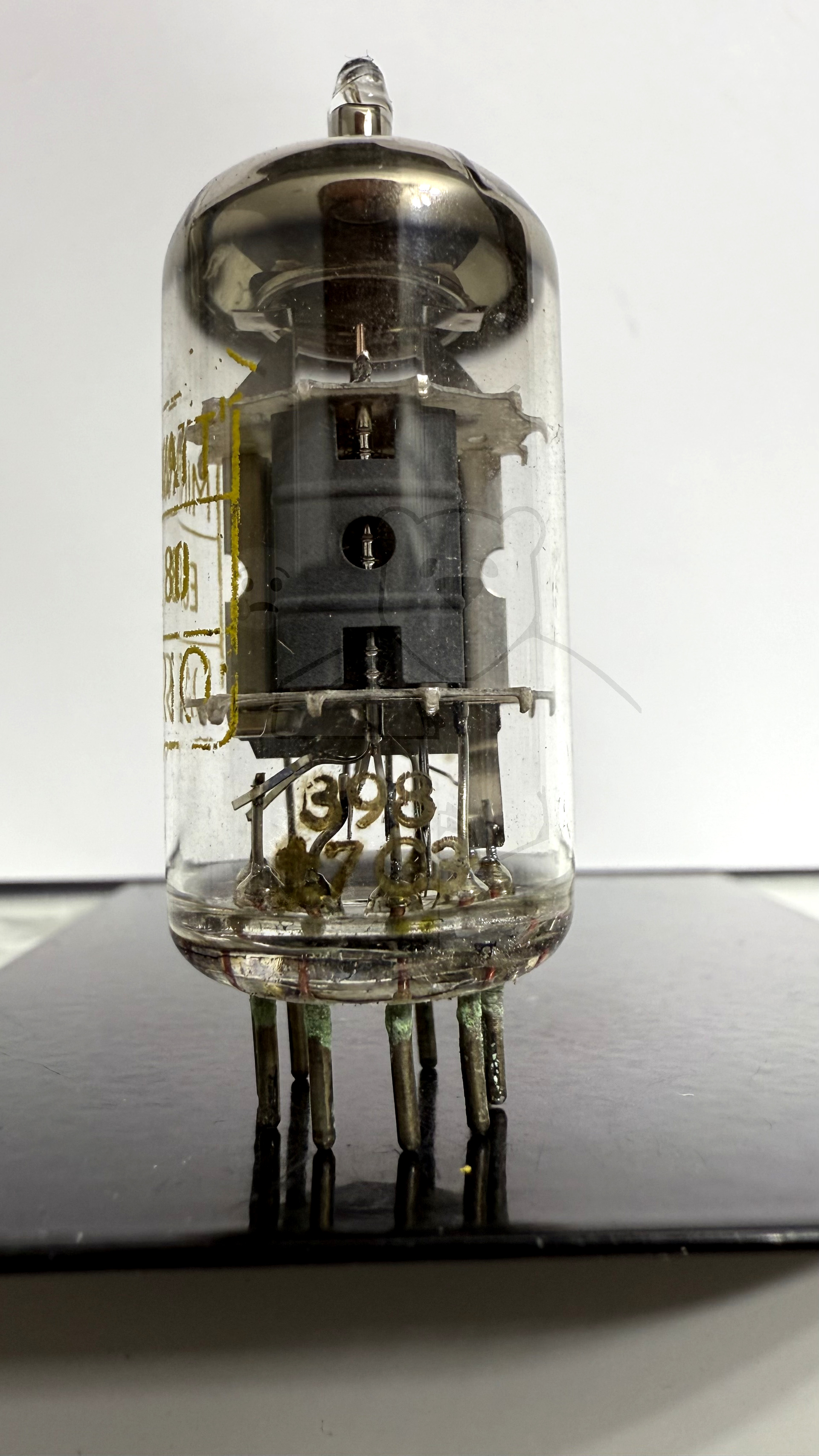

Röhre ECF80 #7097 Bild 2

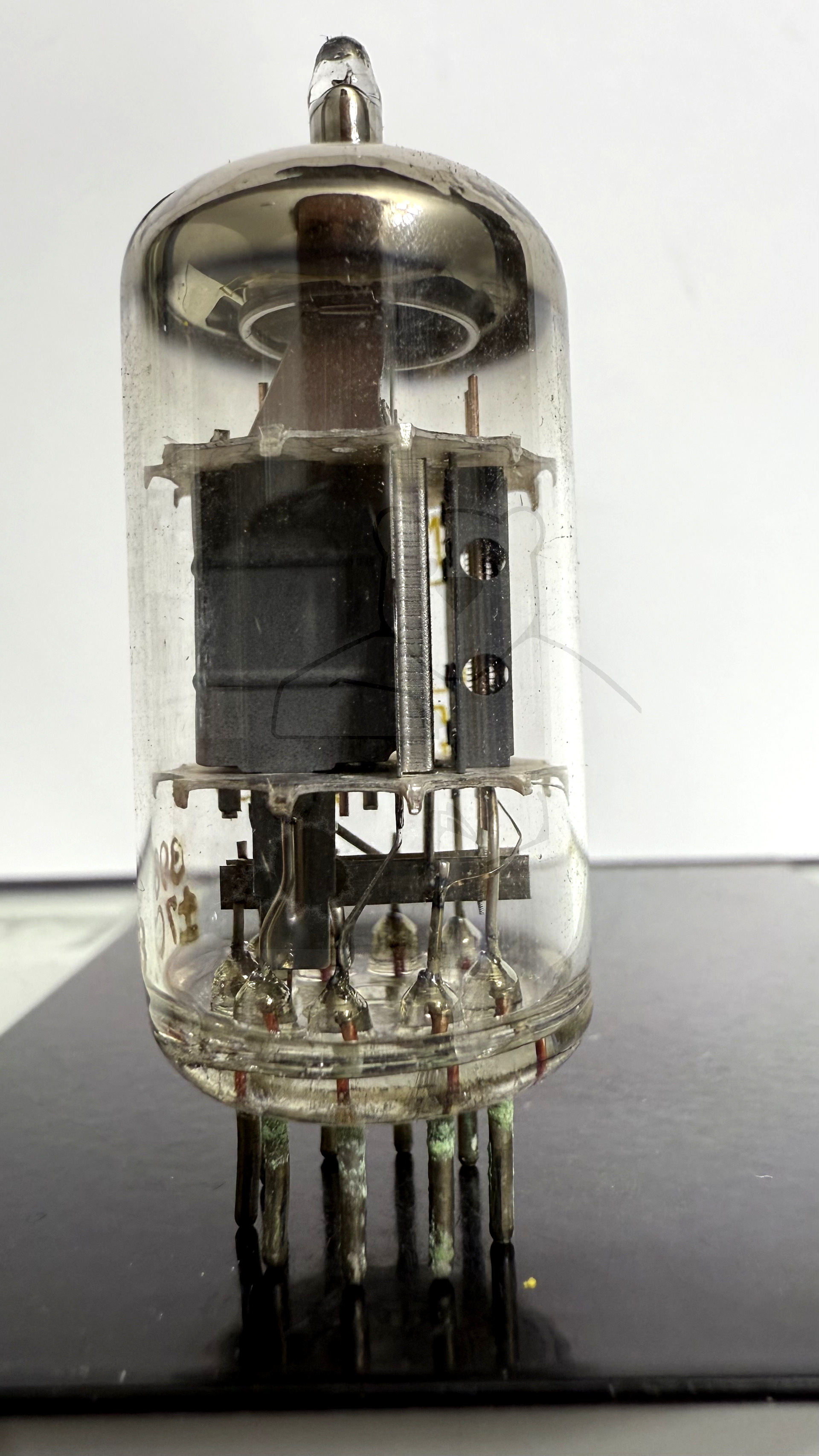

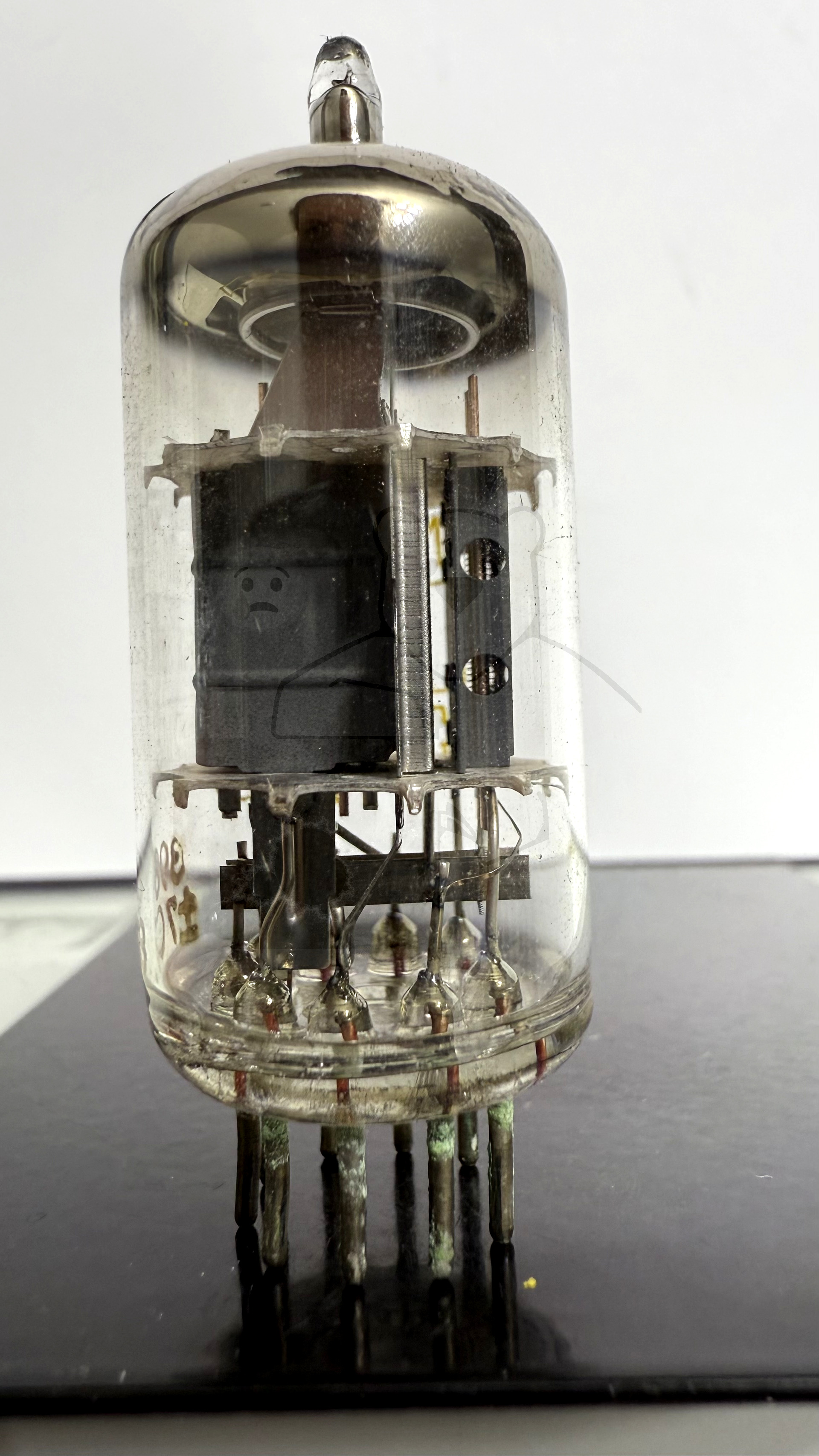

Röhre ECF80 #7097 Bild 3

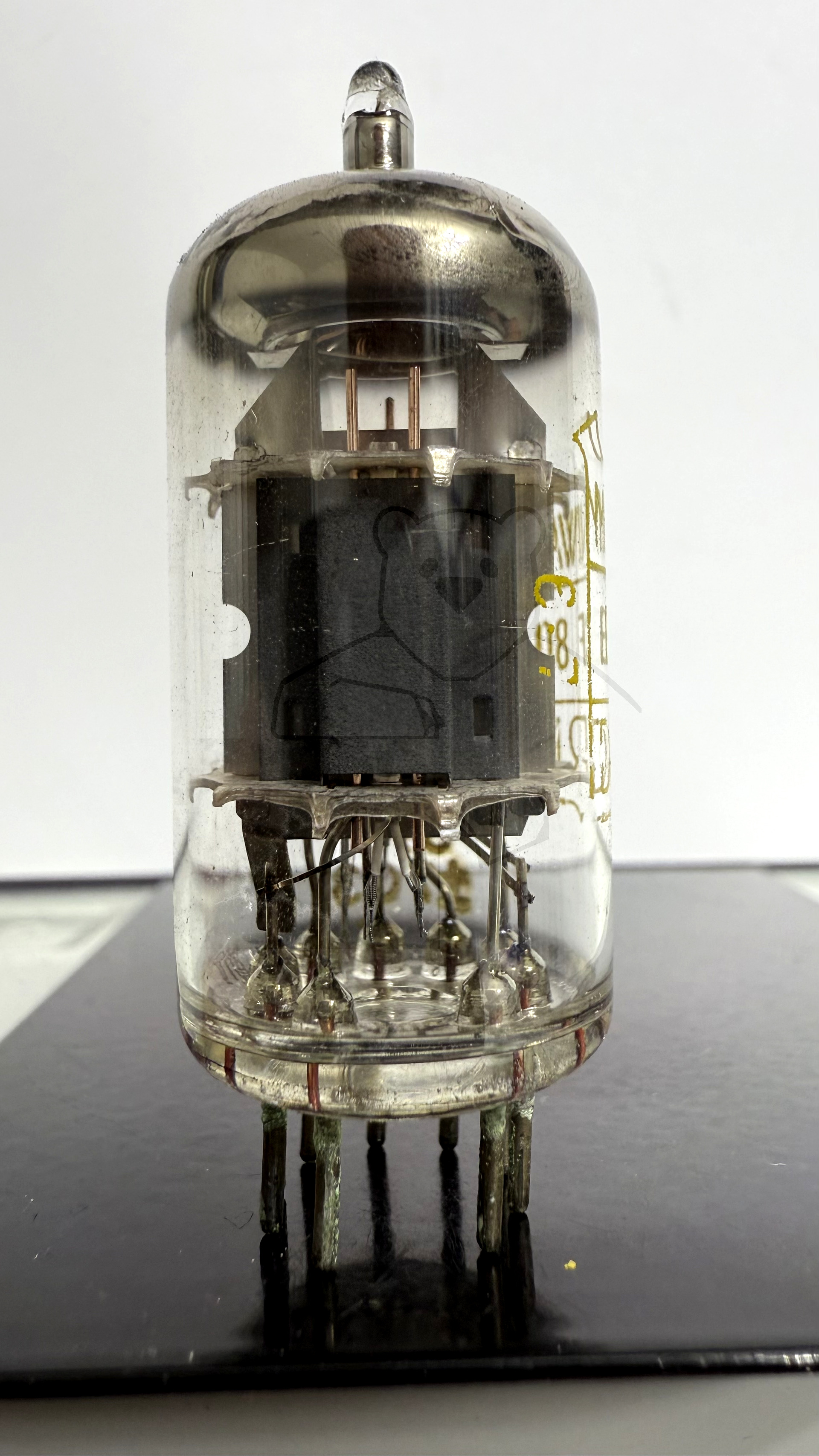

Röhre ECF80 #7097 Bild 4
Röhre ECF80 #7097 Verpackung Bild 1
Röhre ECF80 #7097 Verpackung Bild 2
Röhre ECF80 #7097 Verpackung Bild 3

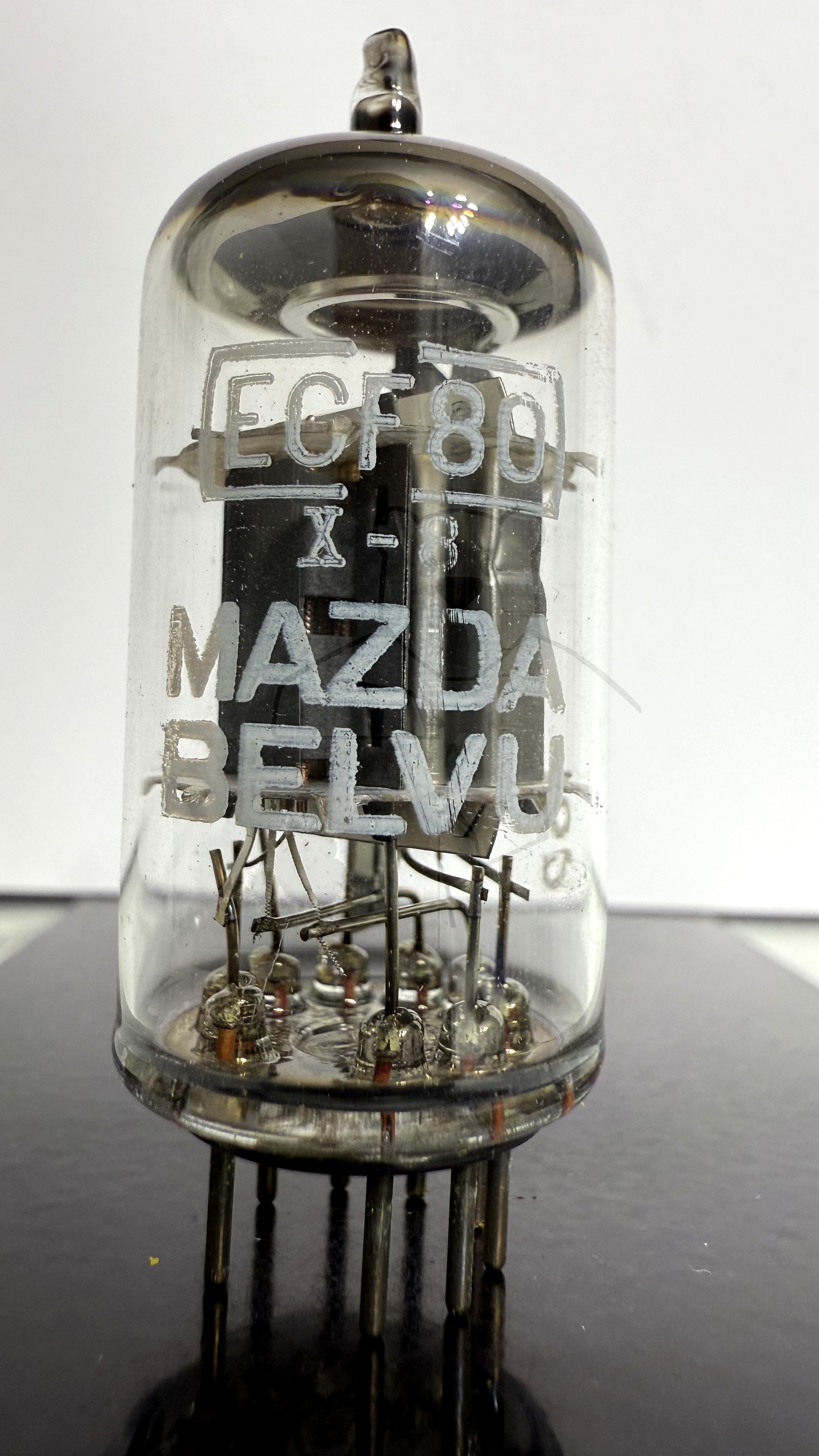

Röhre ECF80 #7144 Bild 1

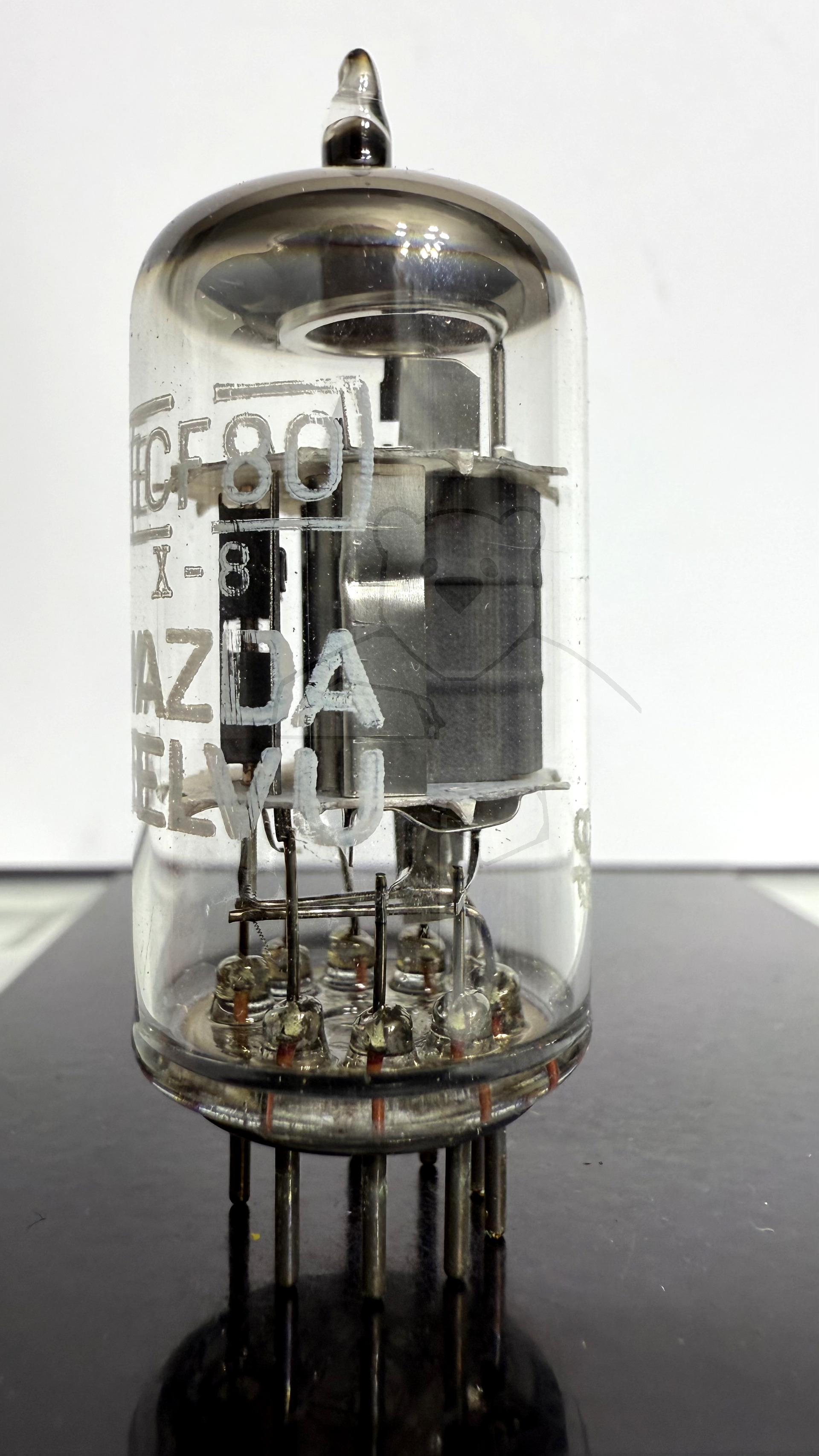

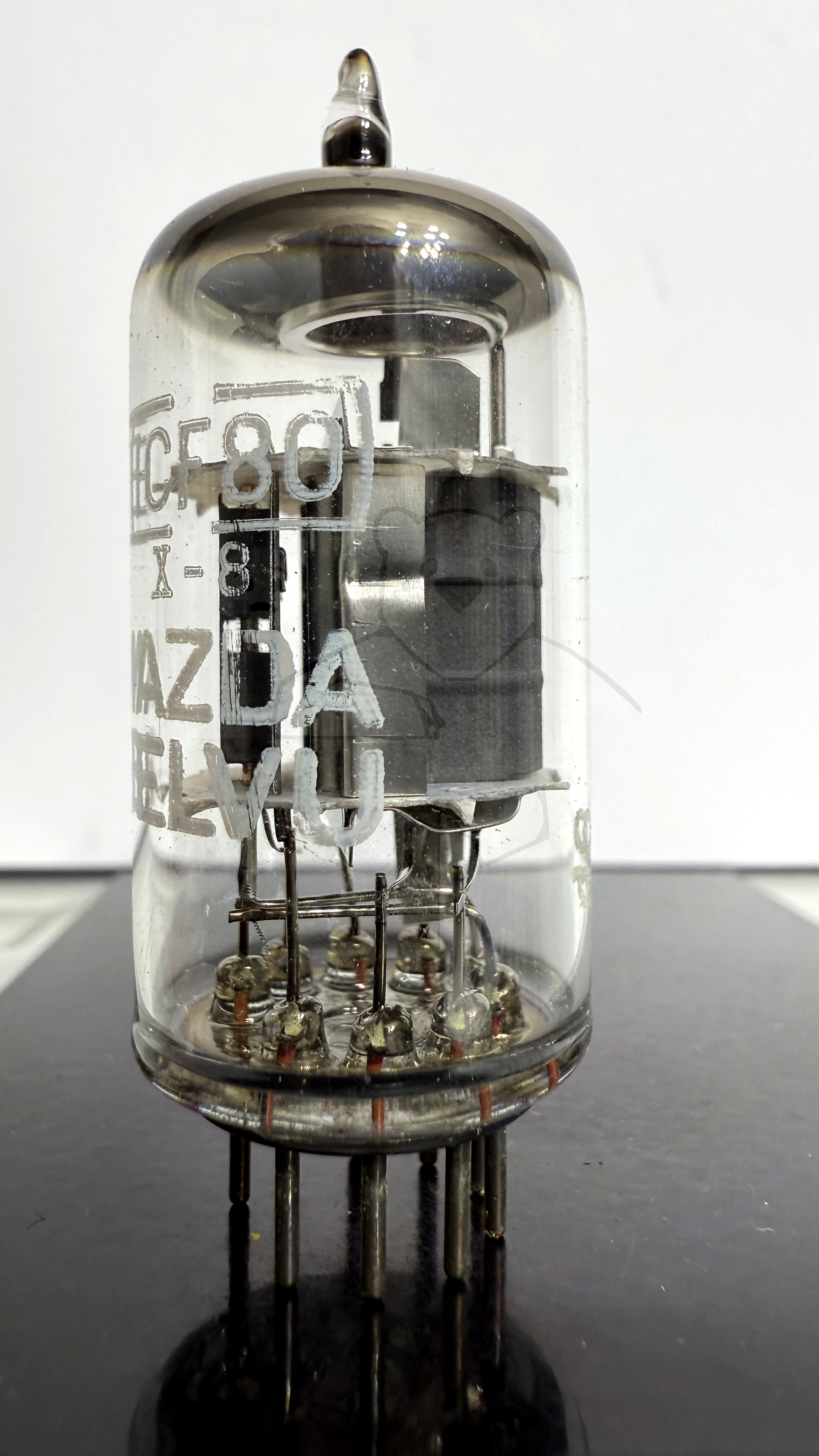

Röhre ECF80 #7144 Bild 2

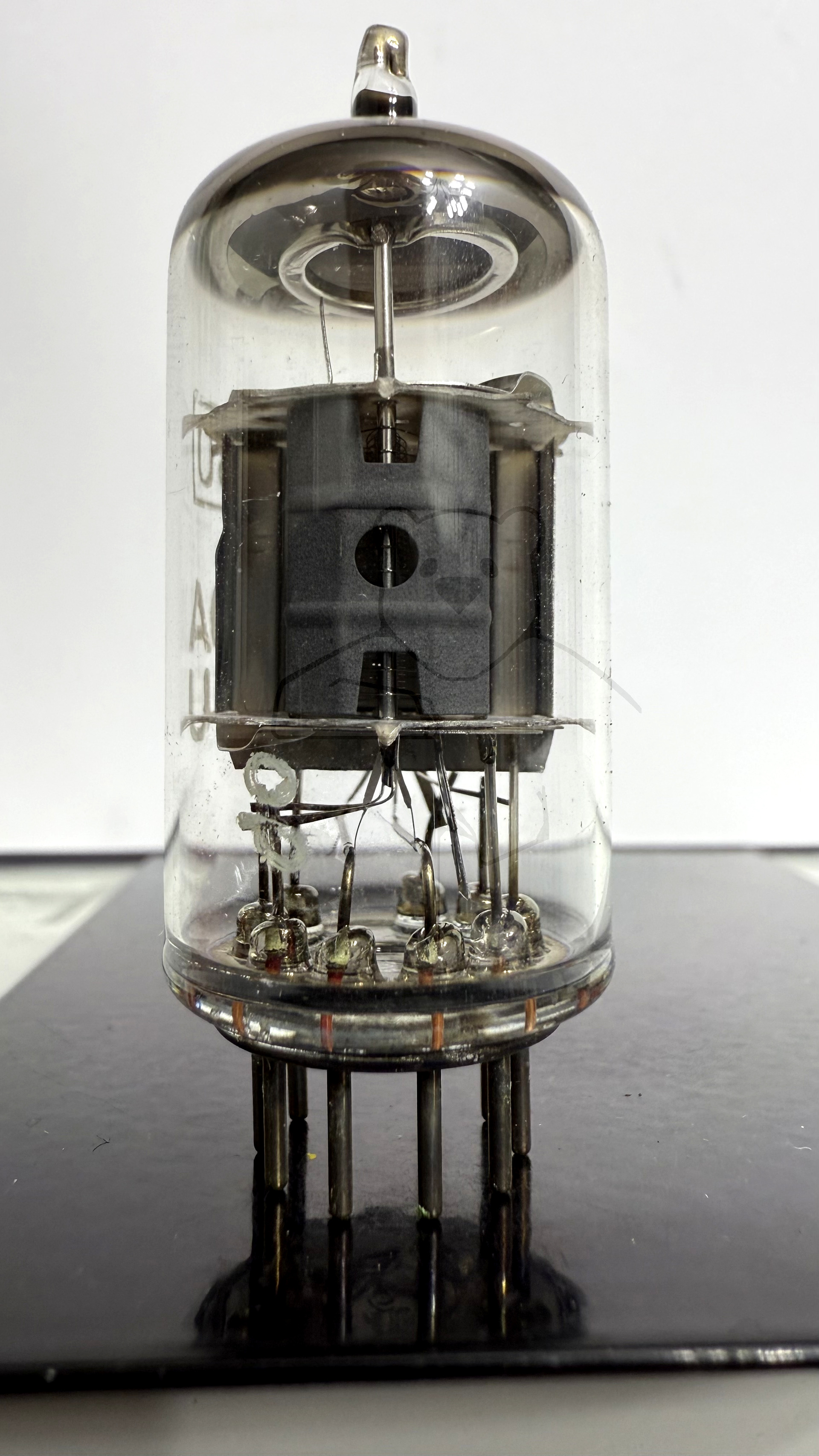

Röhre ECF80 #7144 Bild 3

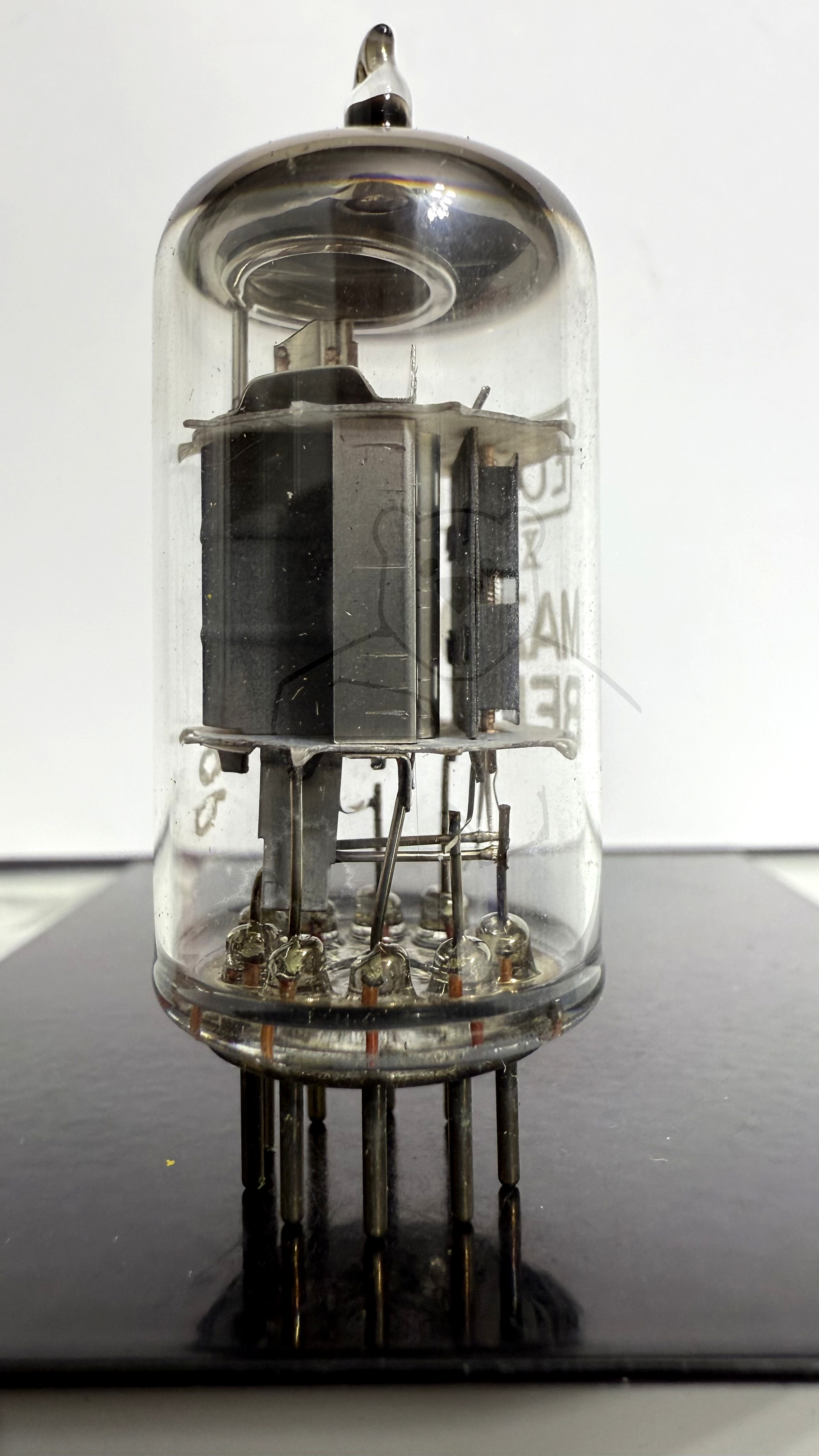

Röhre ECF80 #7144 Bild 4

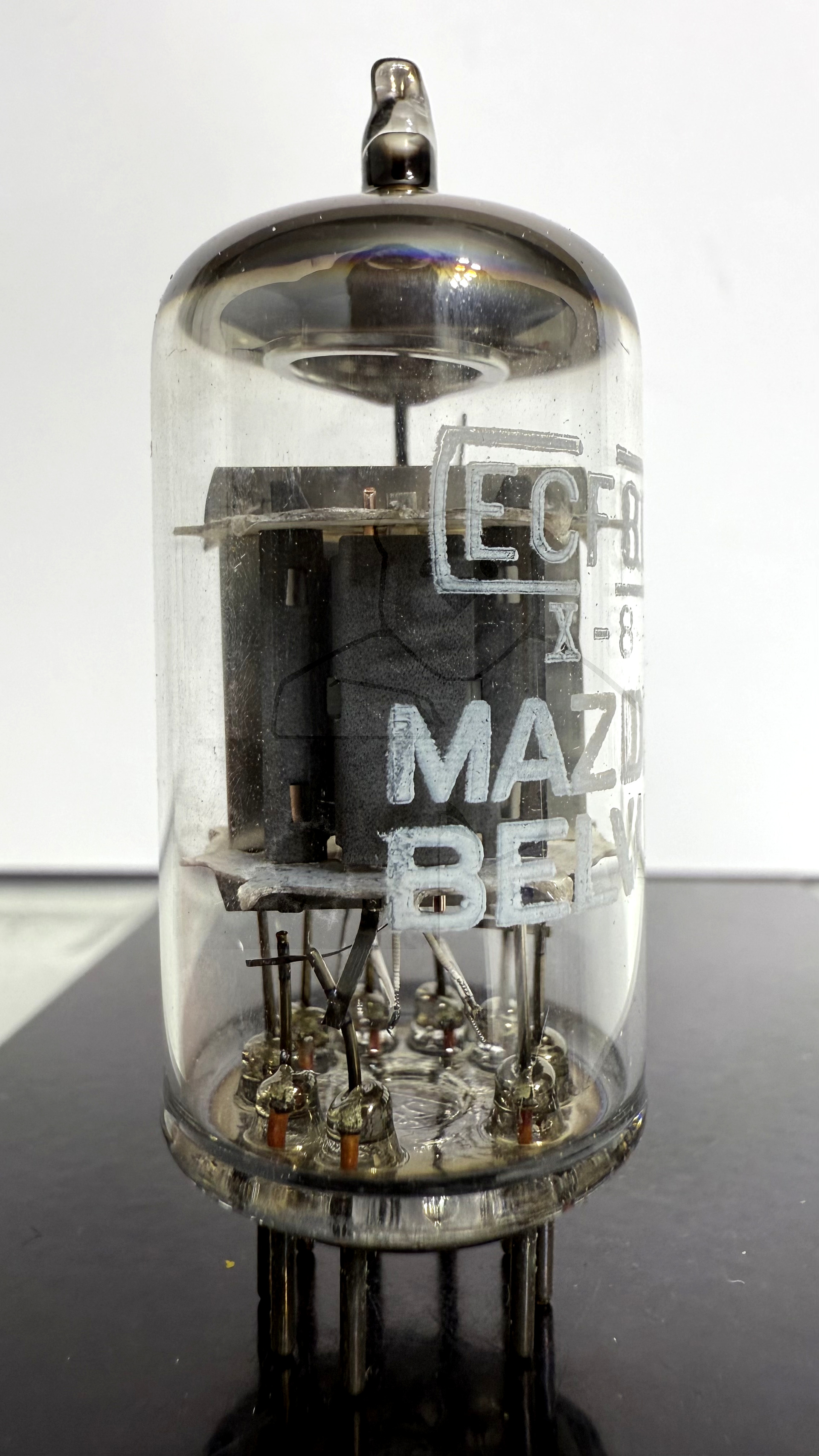

Röhre ECF80 #7144 Bild 5
Röhre ECF80 #7144 Verpackung Bild 1
Röhre ECF80 #7144 Verpackung Bild 2
Röhre ECF80 #7144 Verpackung Bild 3

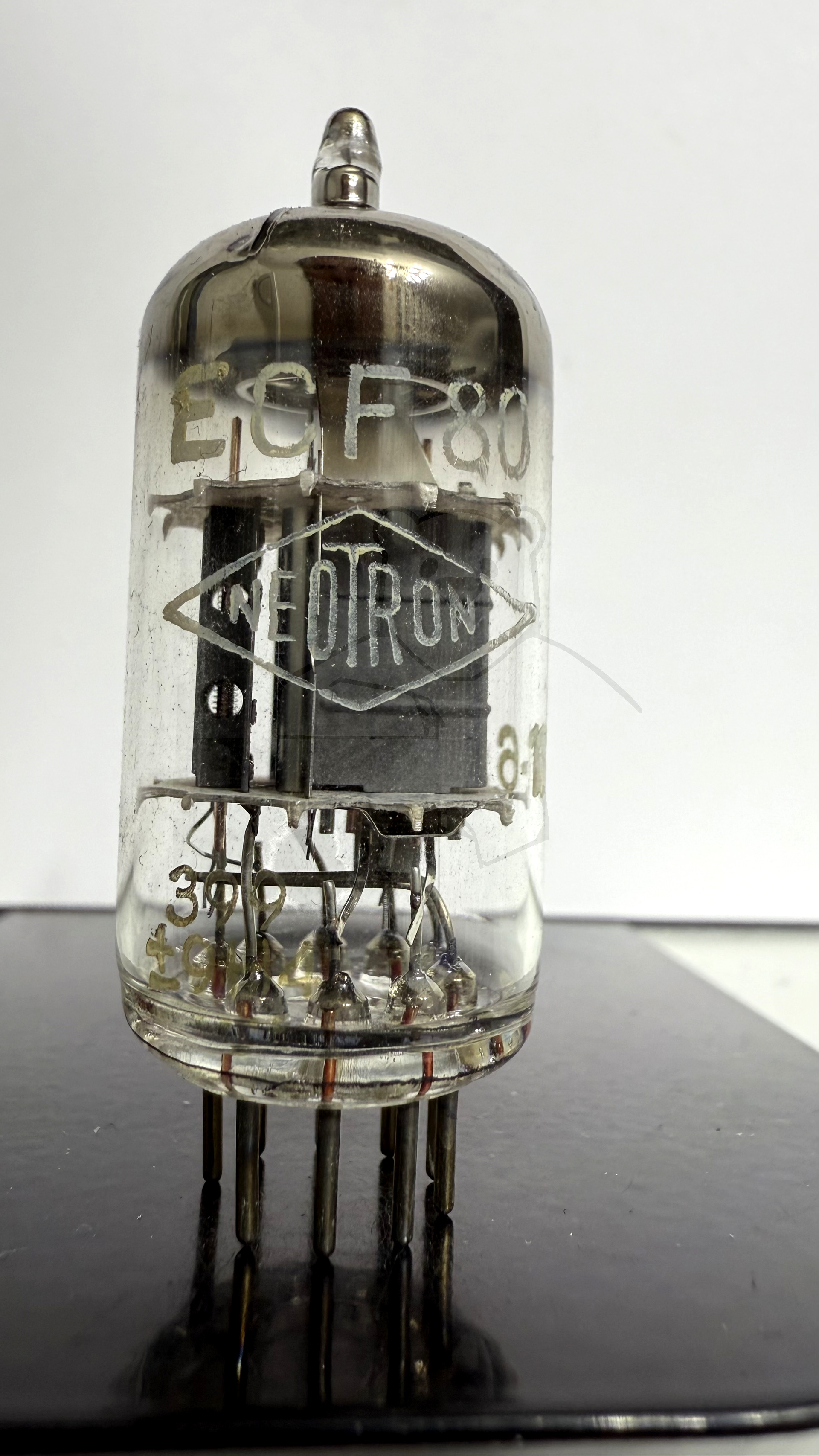

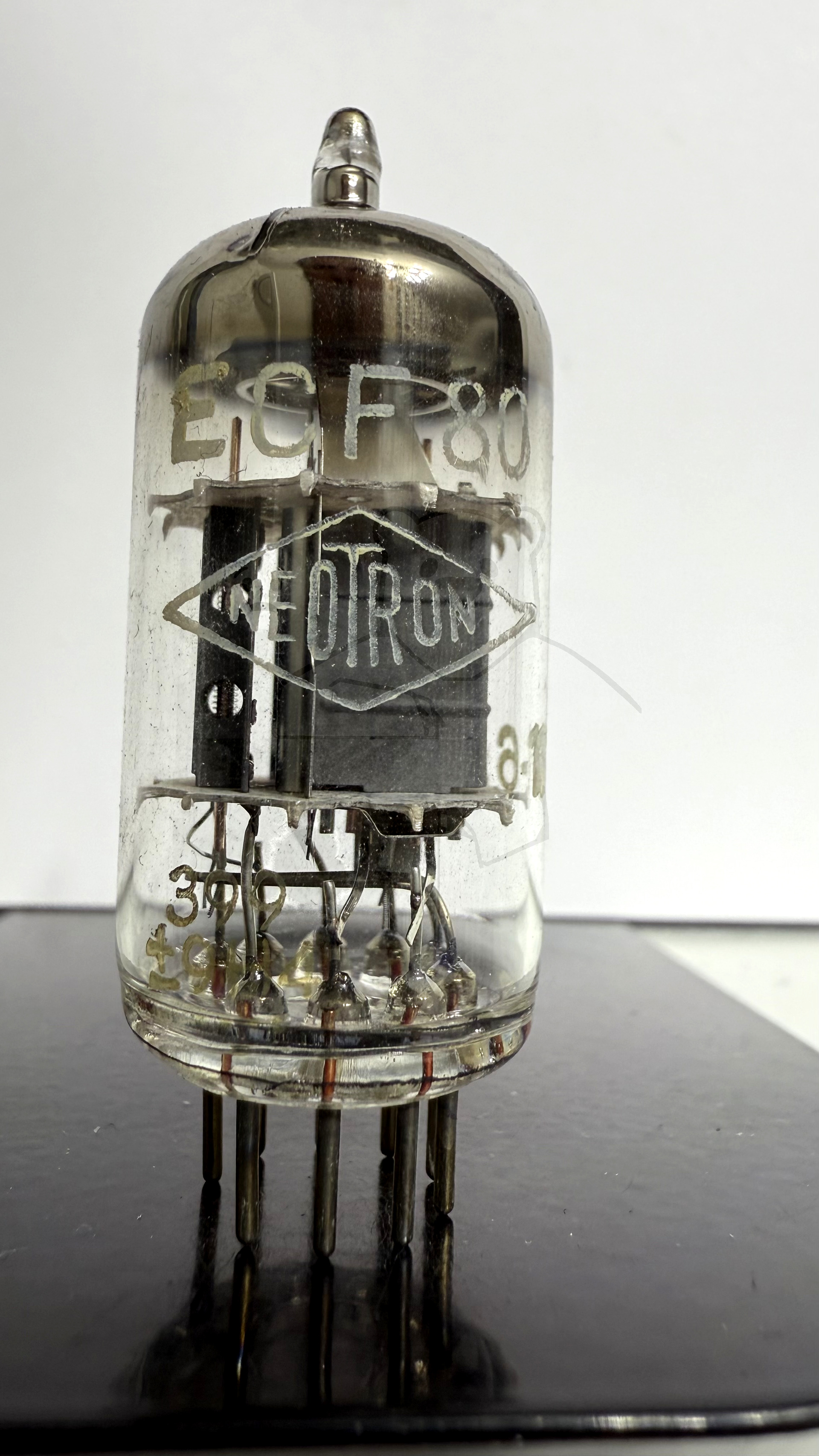

Röhre ECF80 #7171 Bild 1

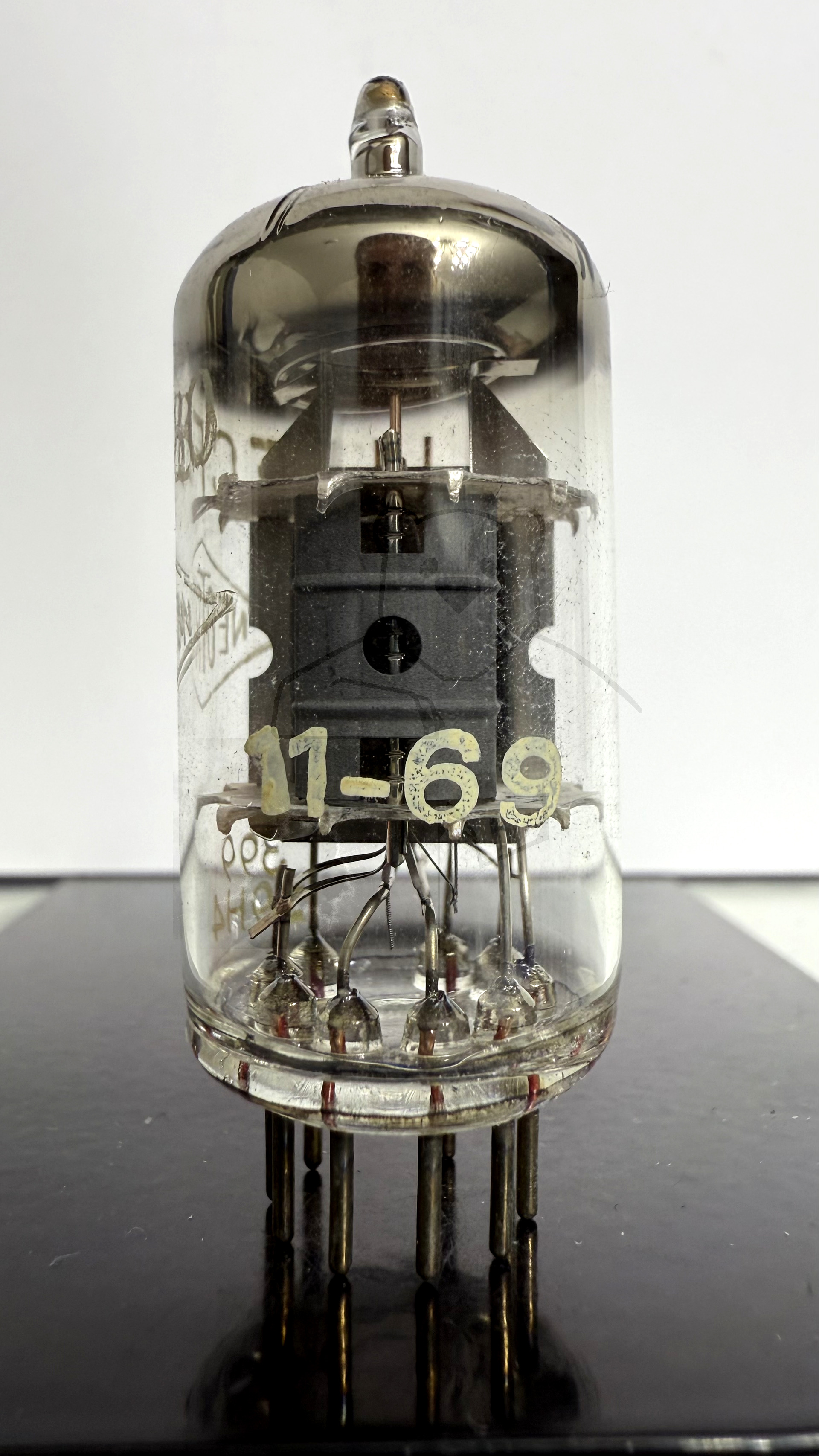

Röhre ECF80 #7171 Bild 2

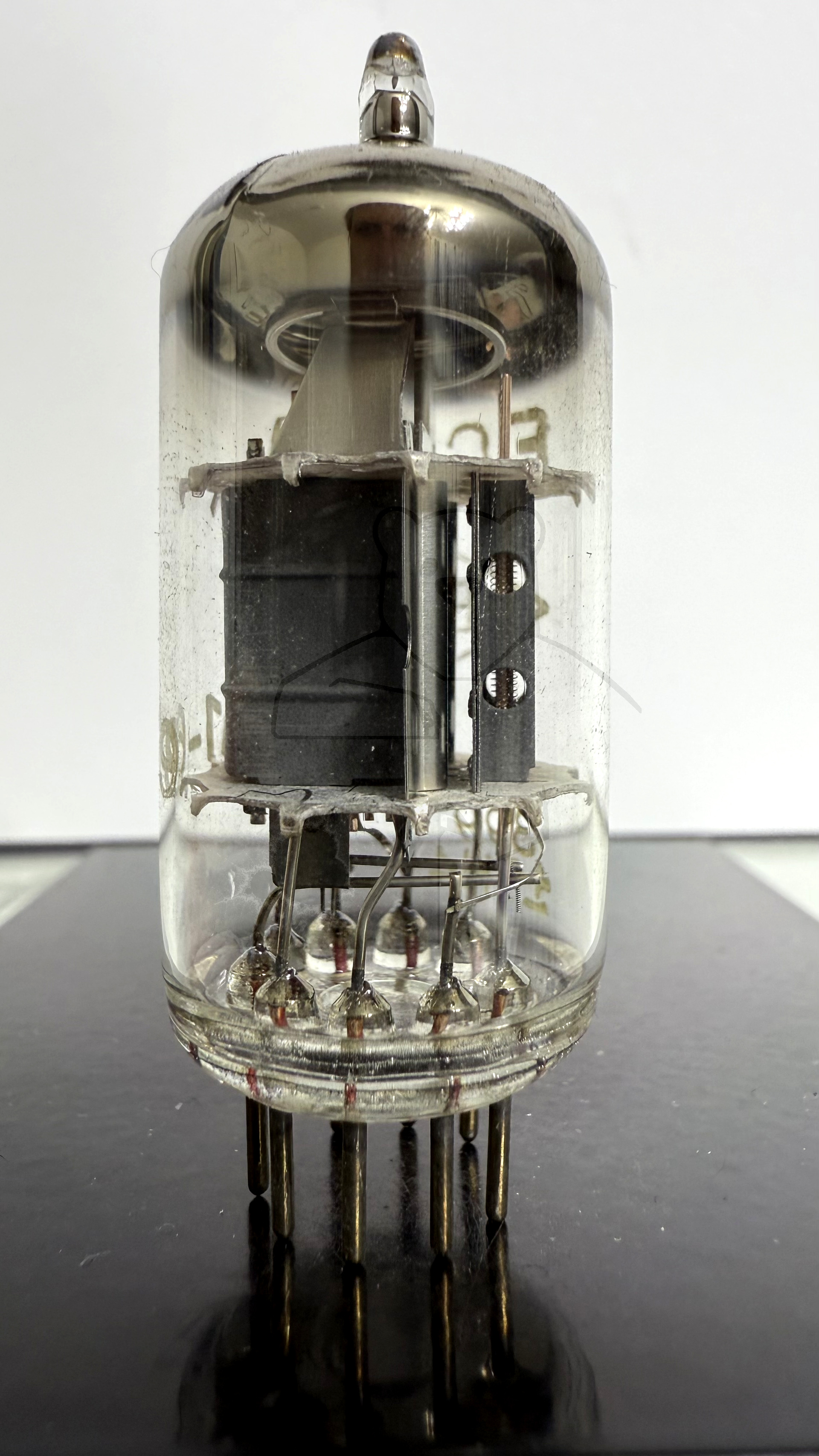

Röhre ECF80 #7171 Bild 3

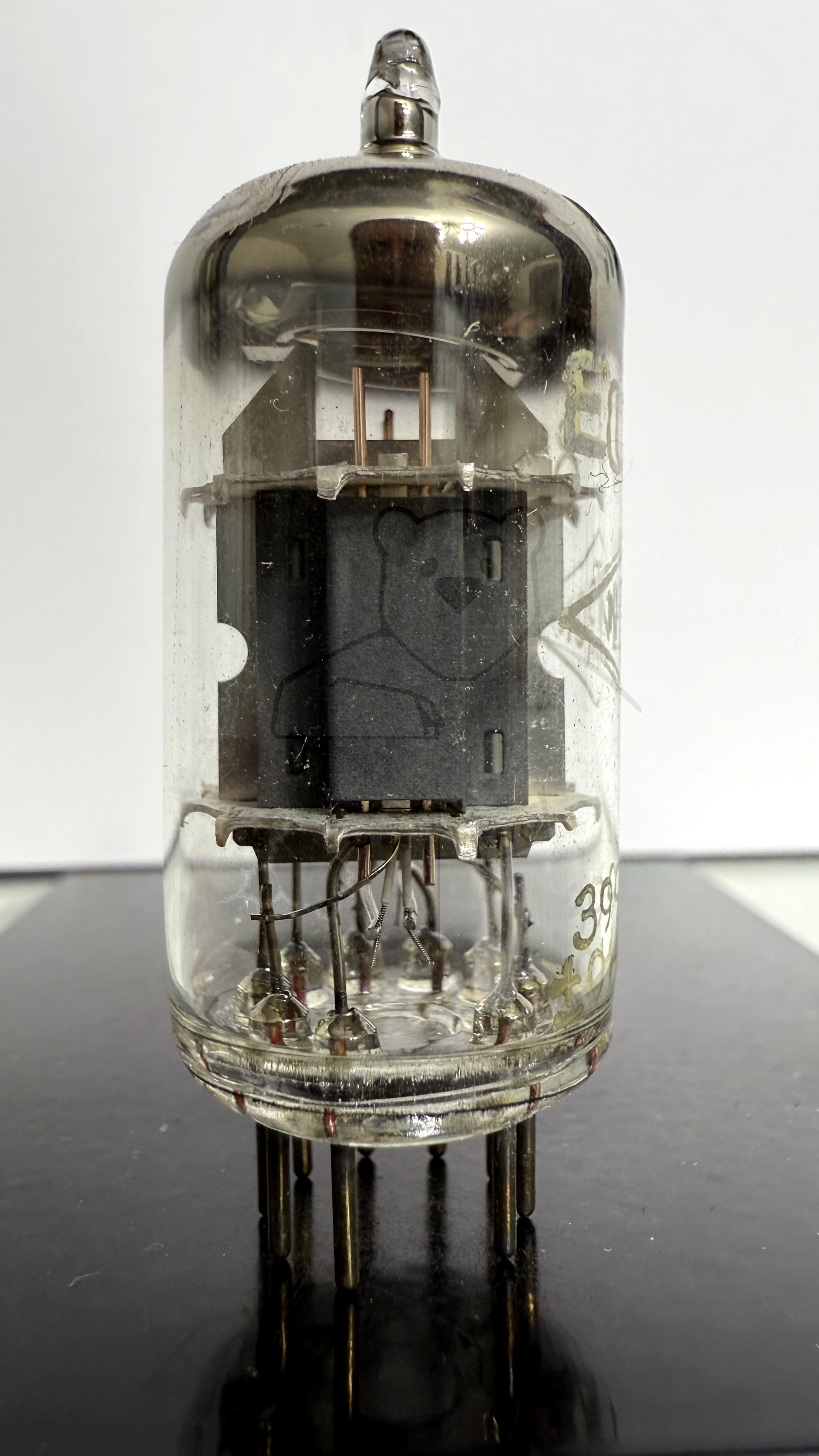

Röhre ECF80 #7171 Bild 4
Röhre ECF80 #7171 Verpackung Bild 1
Röhre ECF80 #7171 Verpackung Bild 2
Röhre ECF80 #7171 Verpackung Bild 3

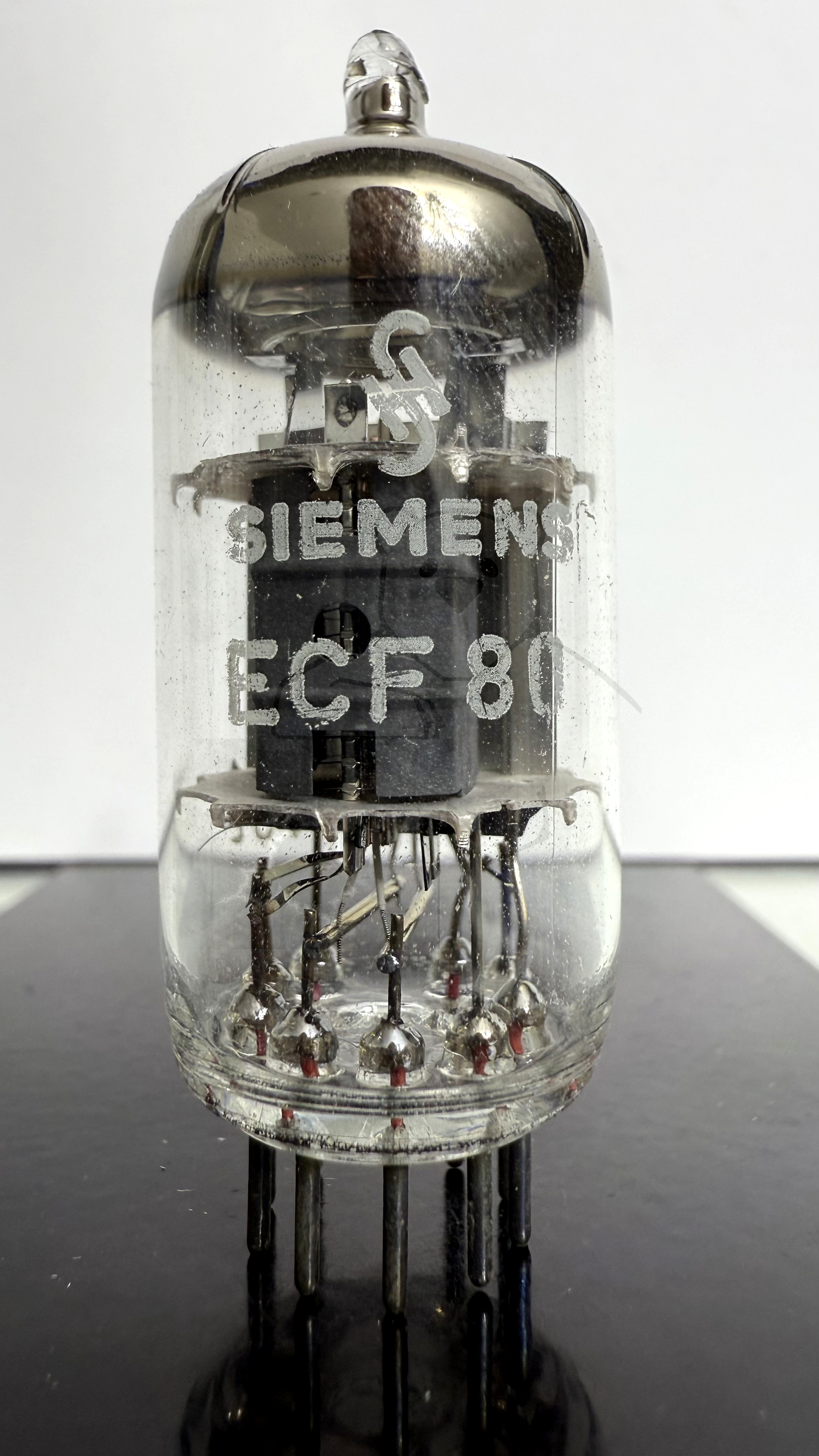

Röhre ECF80 #7317 Bild 1

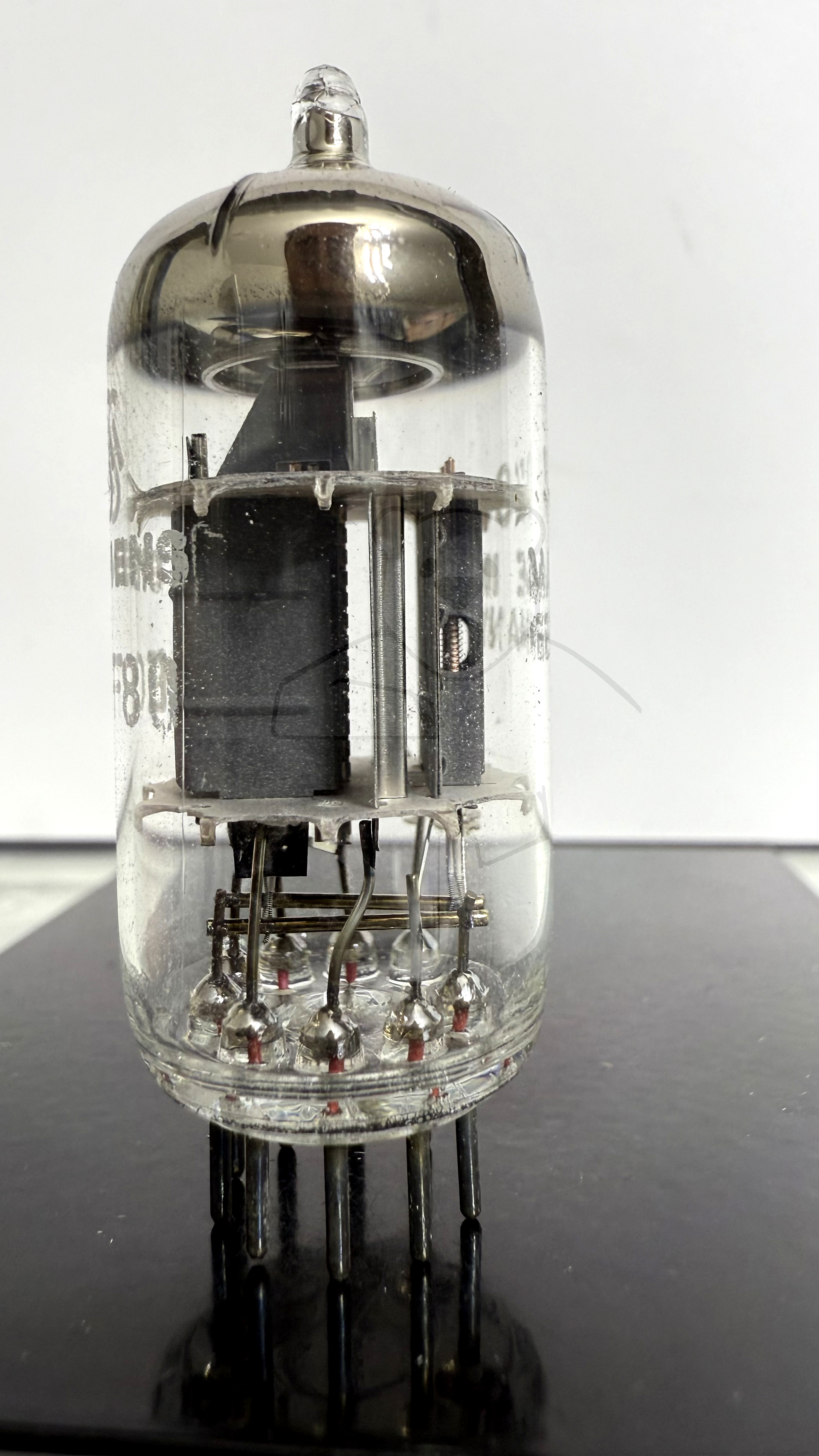

Röhre ECF80 #7317 Bild 2

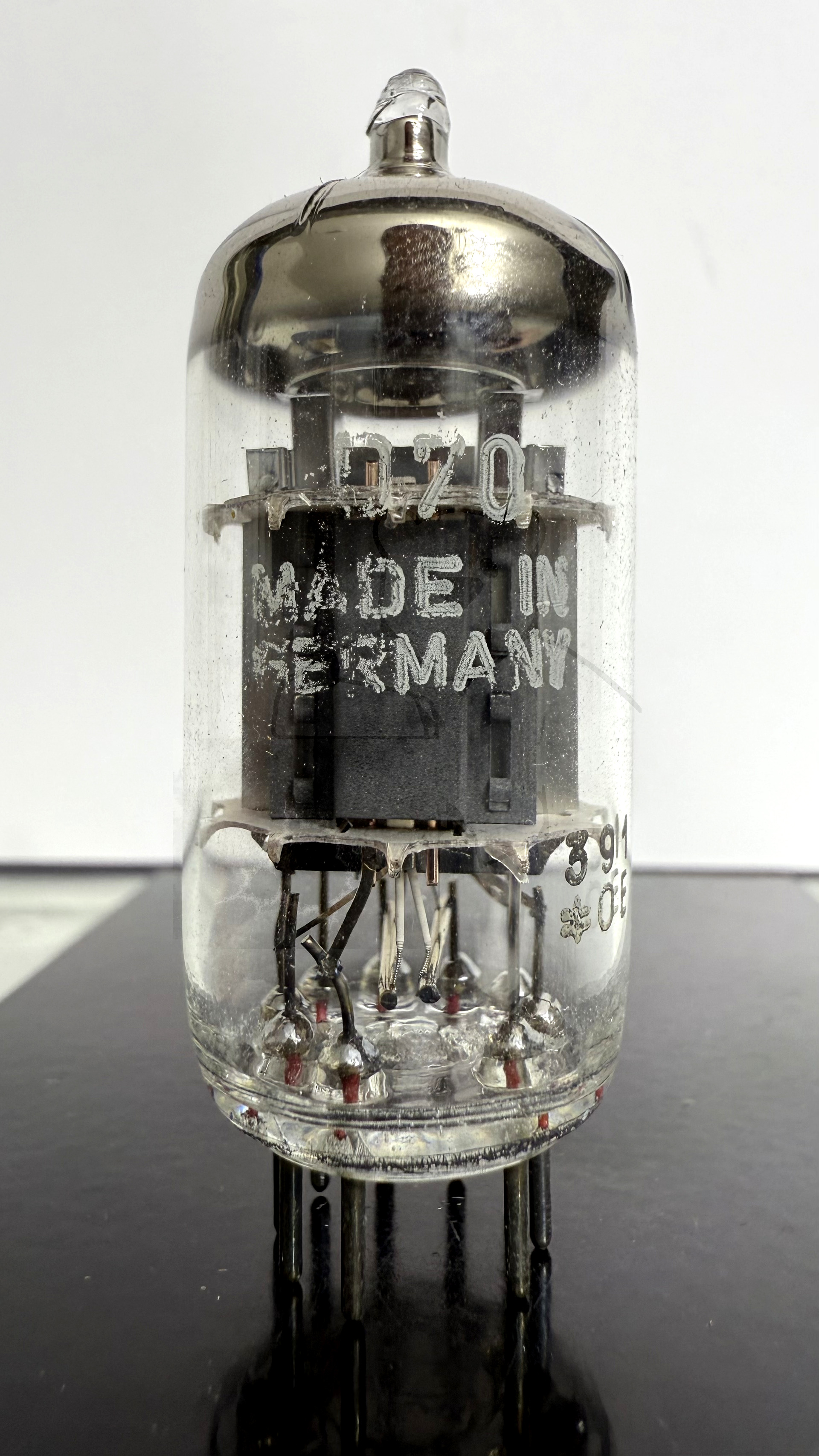

Röhre ECF80 #7317 Bild 3

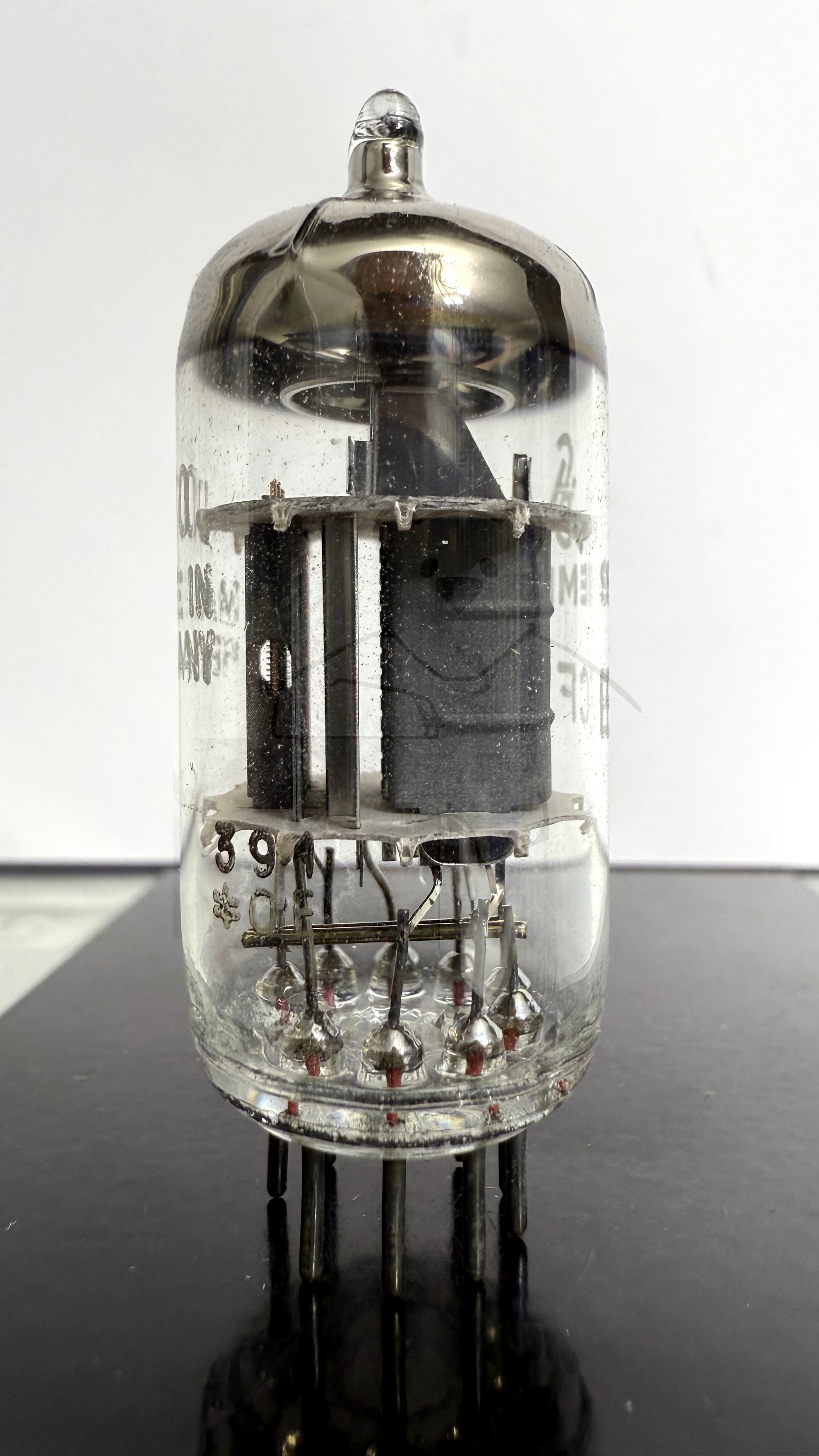

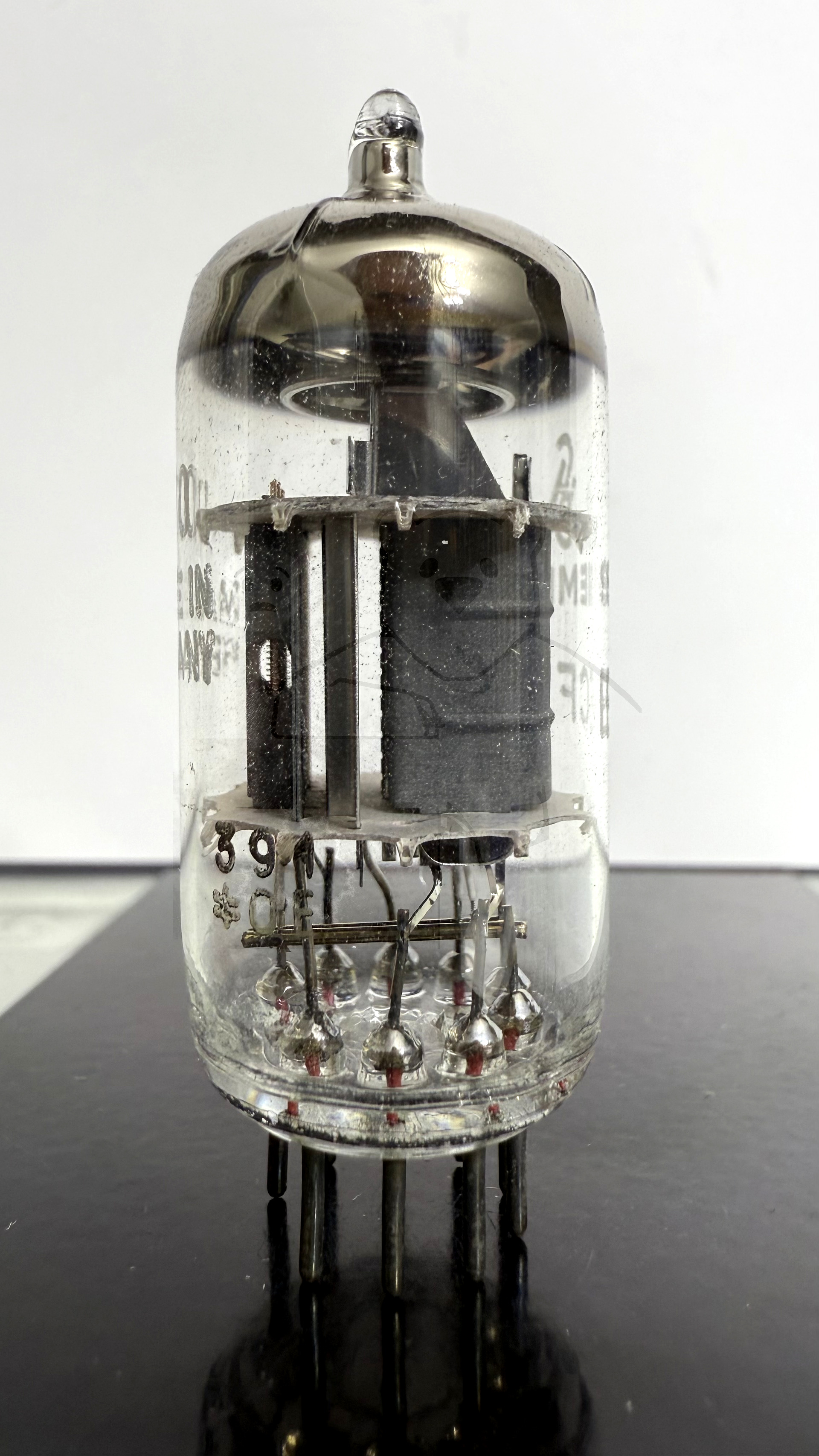

Röhre ECF80 #7317 Bild 4

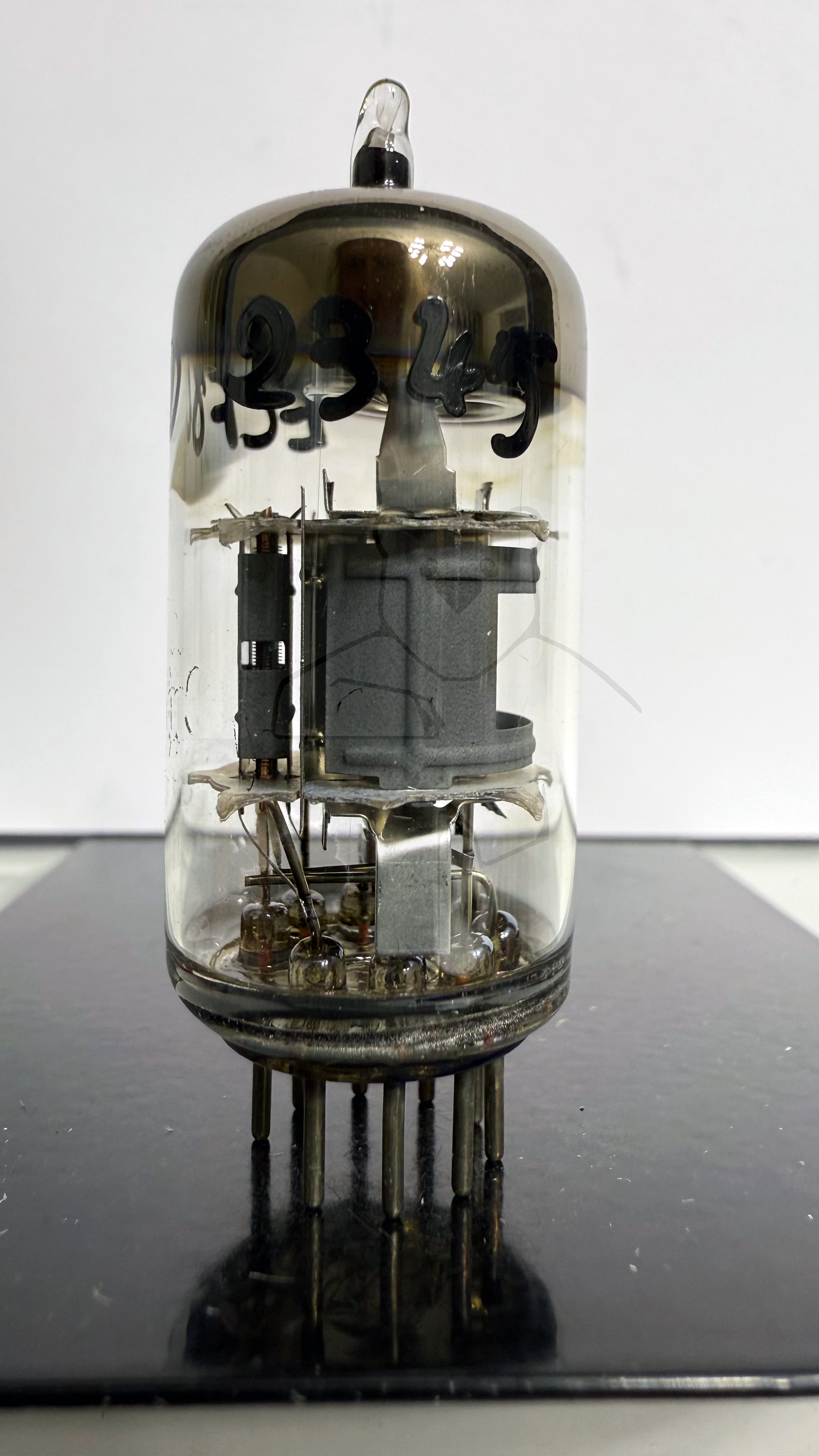

Röhre ECF80 #2345 Bild 1

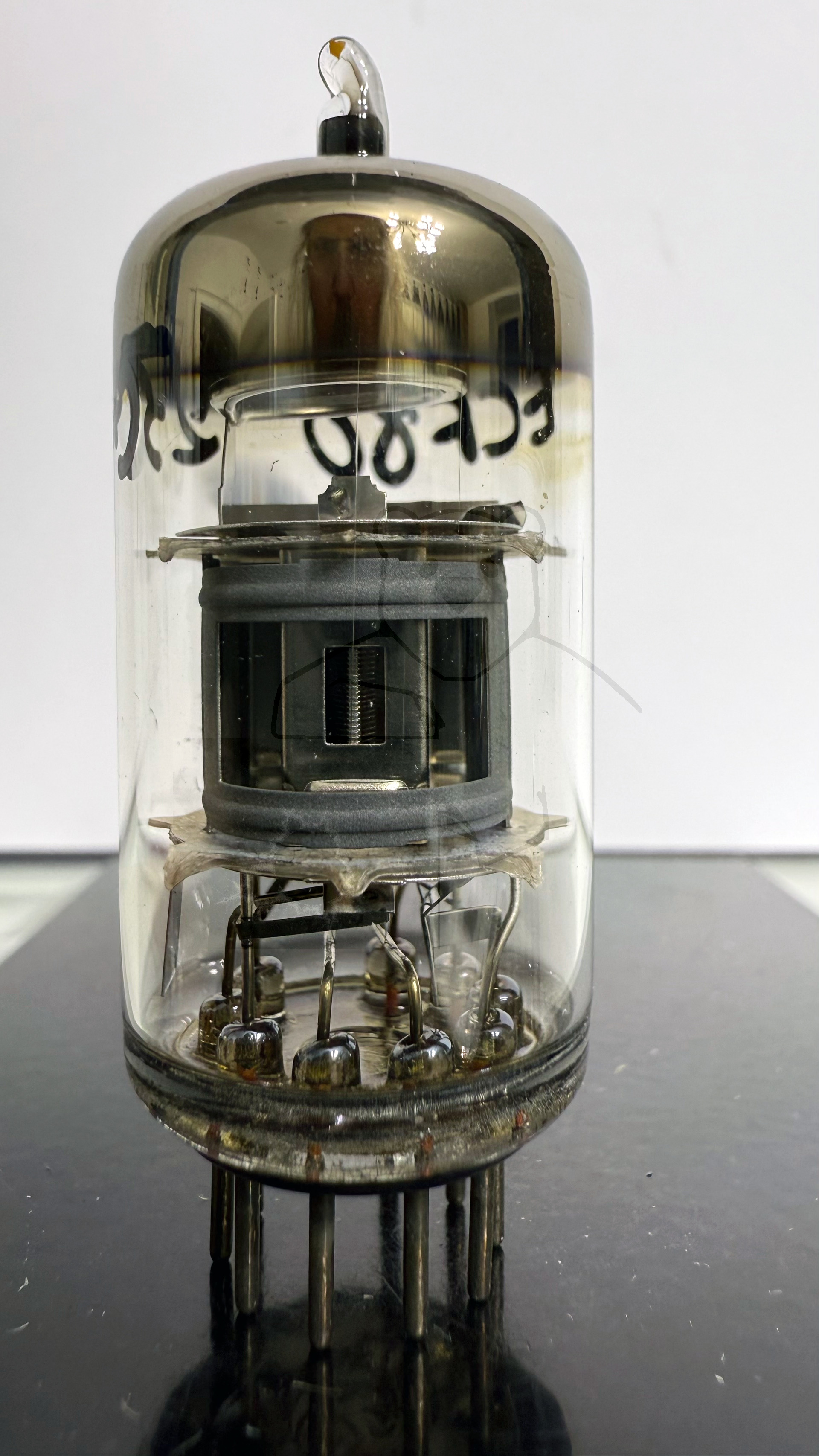

Röhre ECF80 #2345 Bild 2

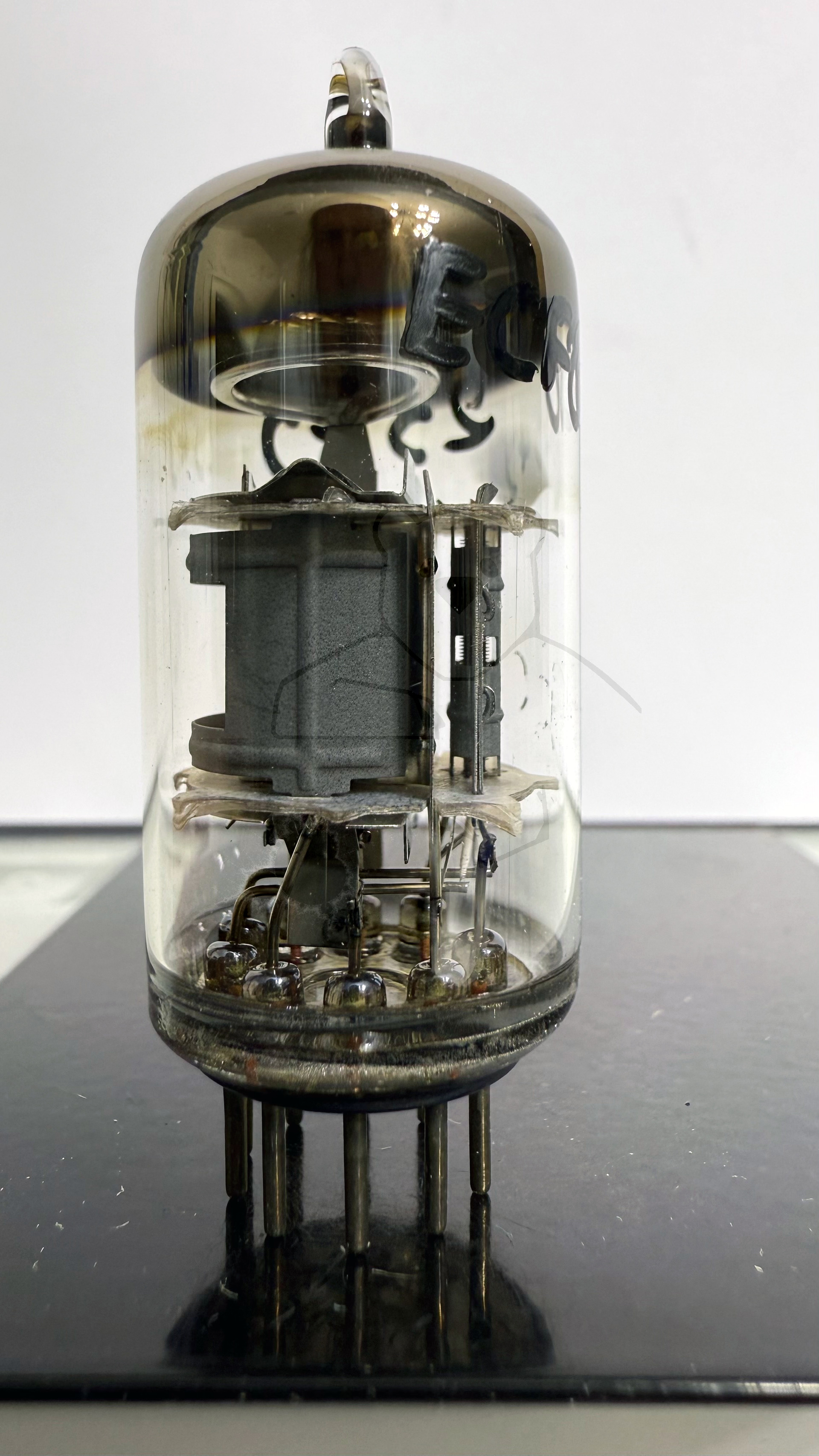

Röhre ECF80 #2345 Bild 3

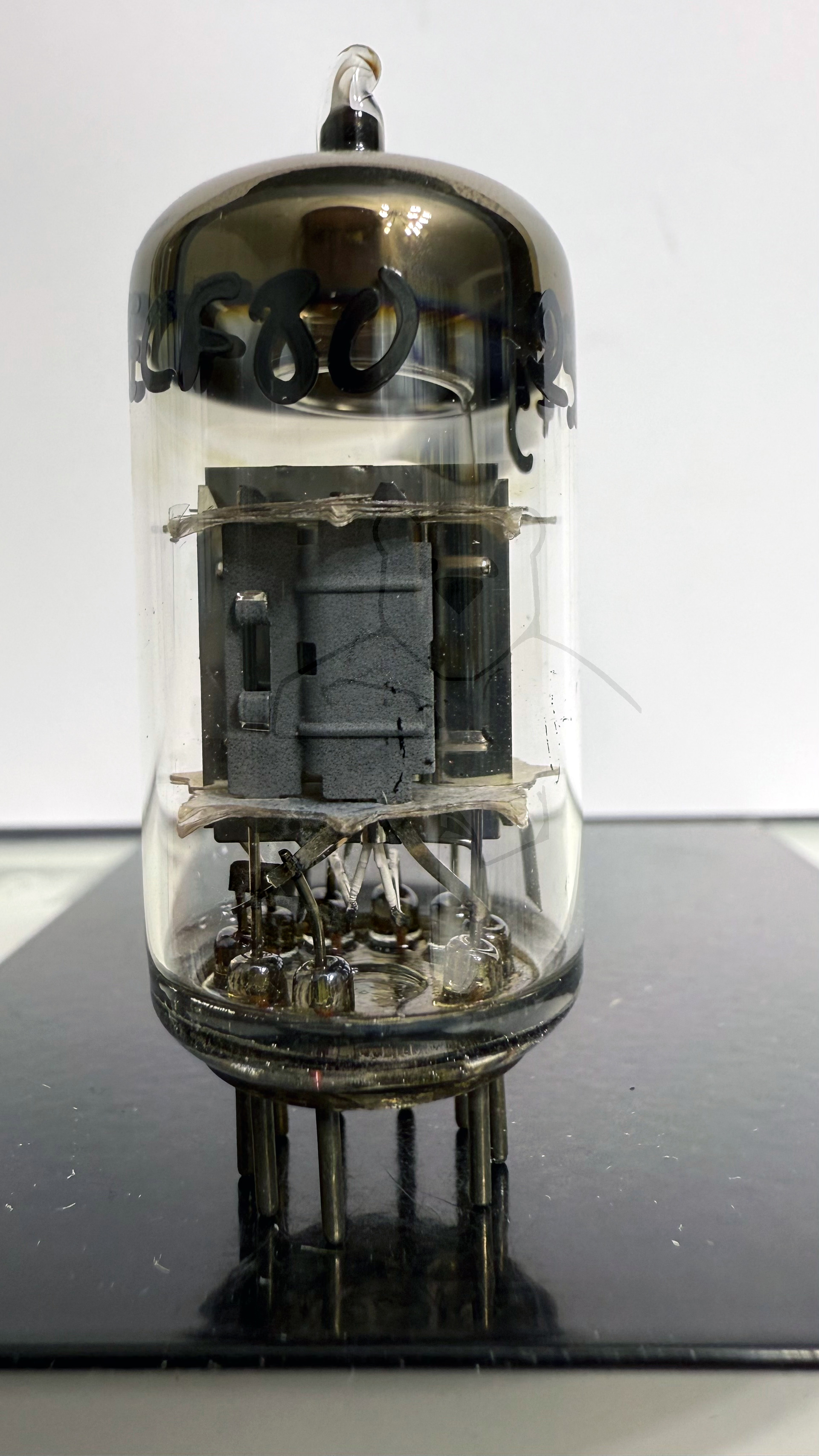

Röhre ECF80 #2345 Bild 4

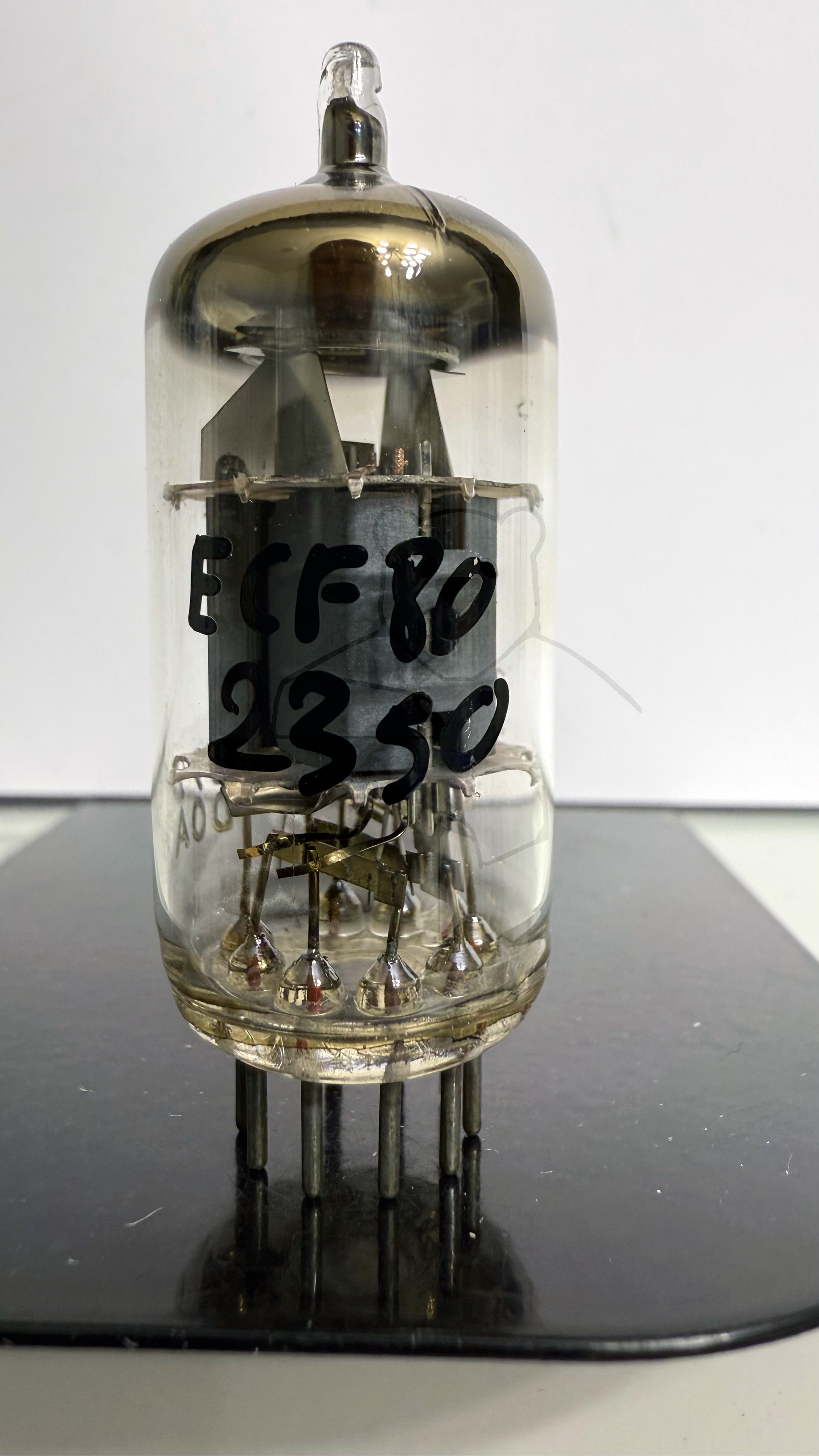

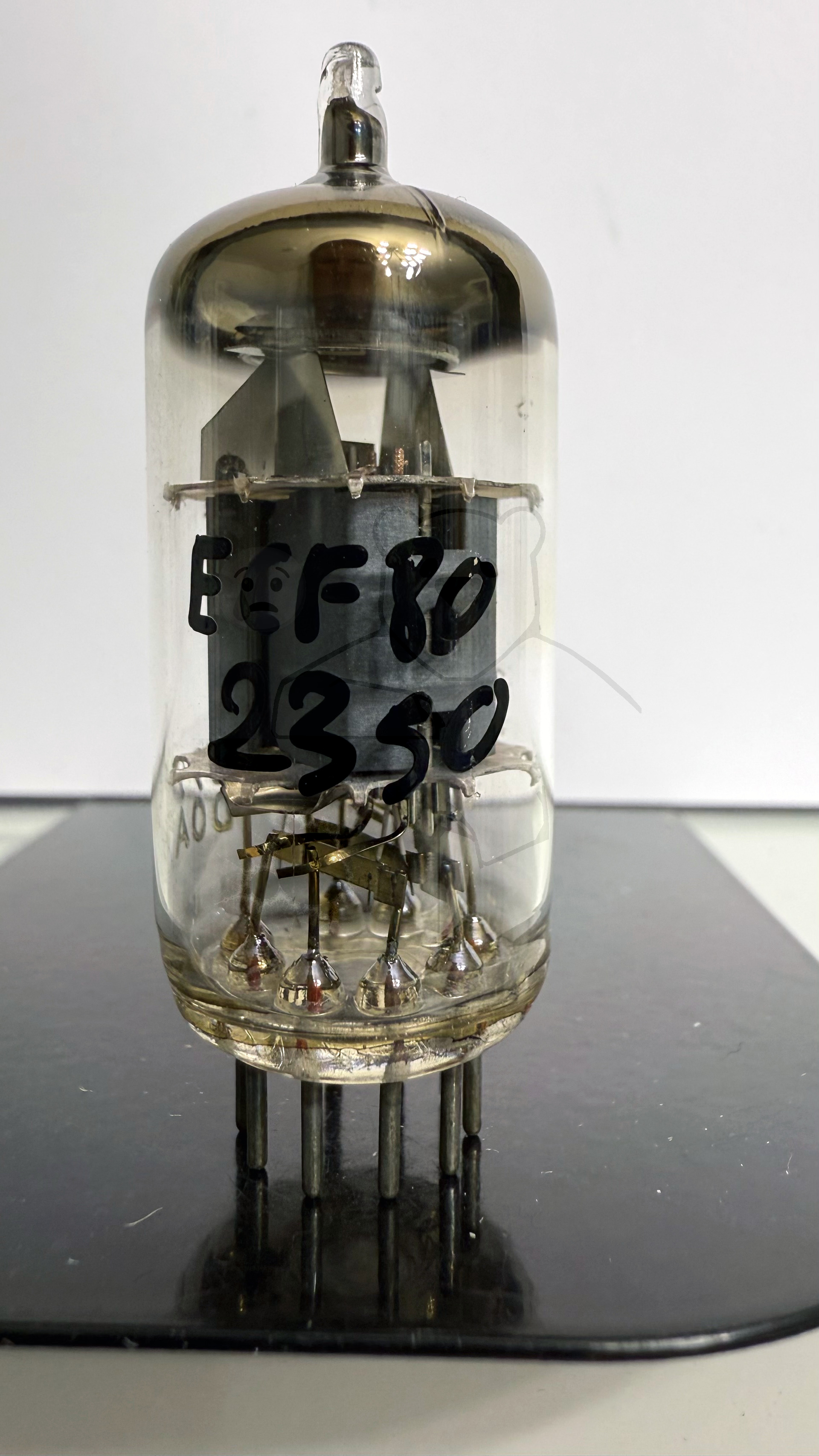

Röhre ECF80 #2330 Bild 1

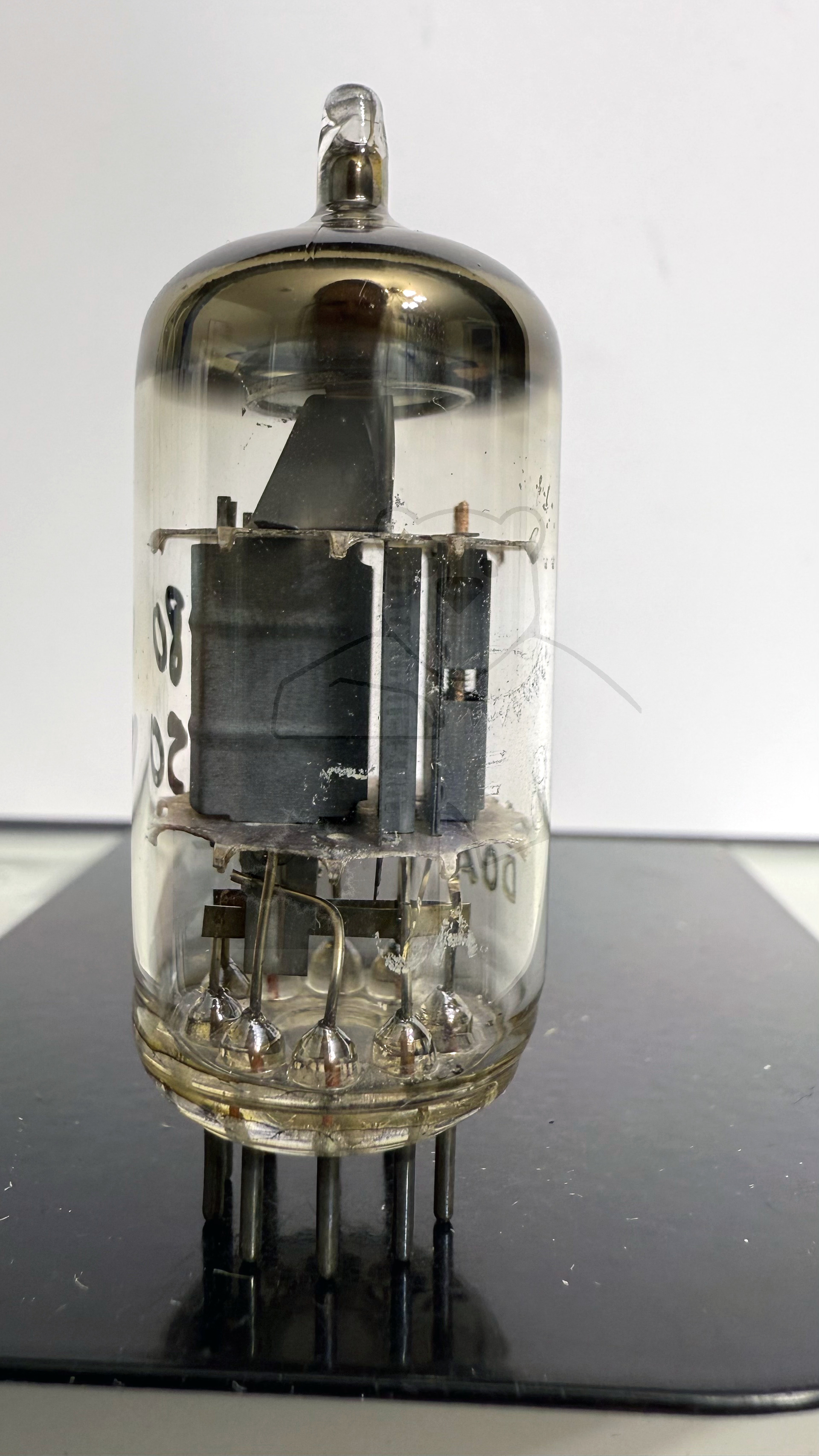

Röhre ECF80 #2330 Bild 2

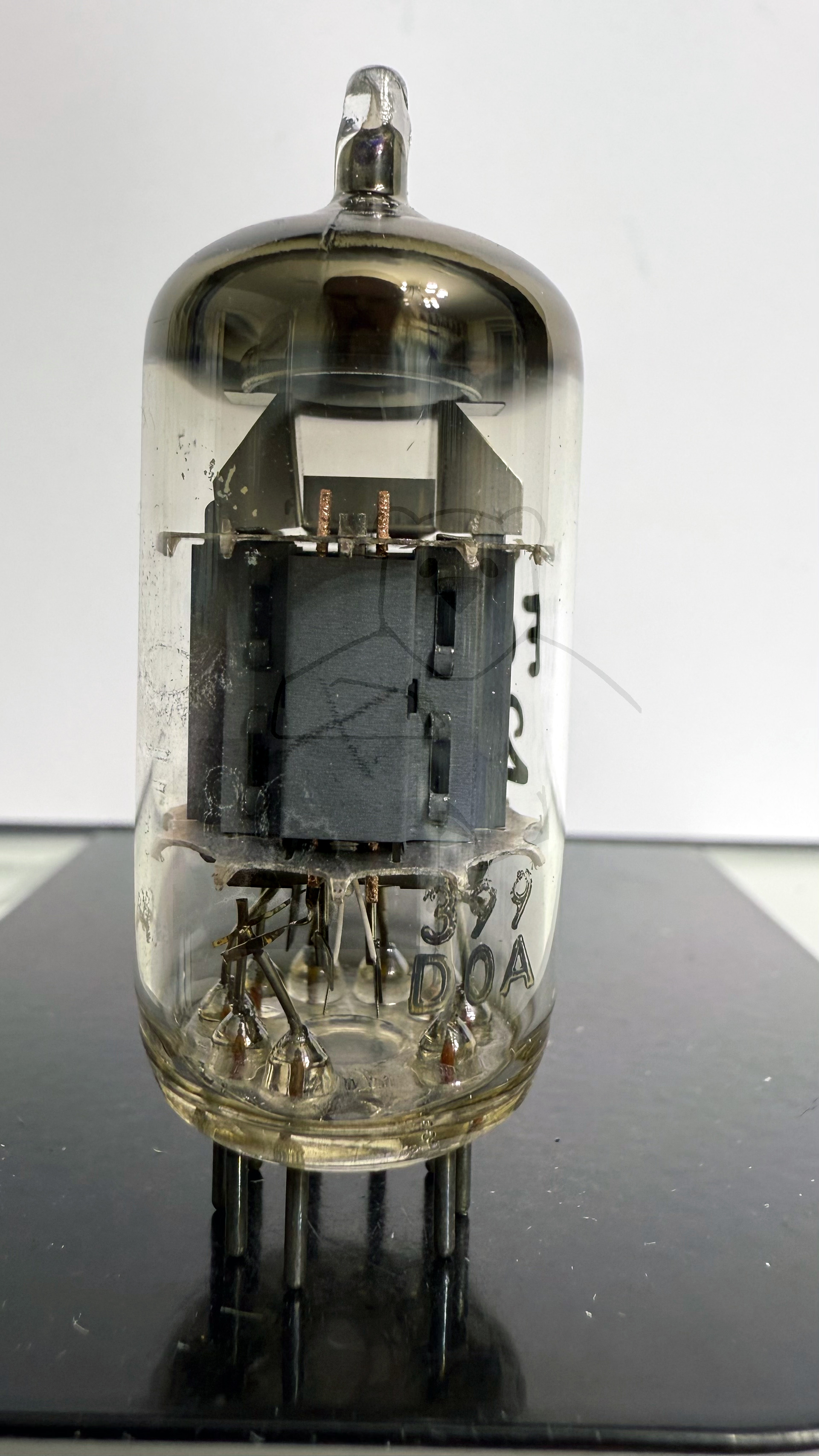

Röhre ECF80 #2330 Bild 3

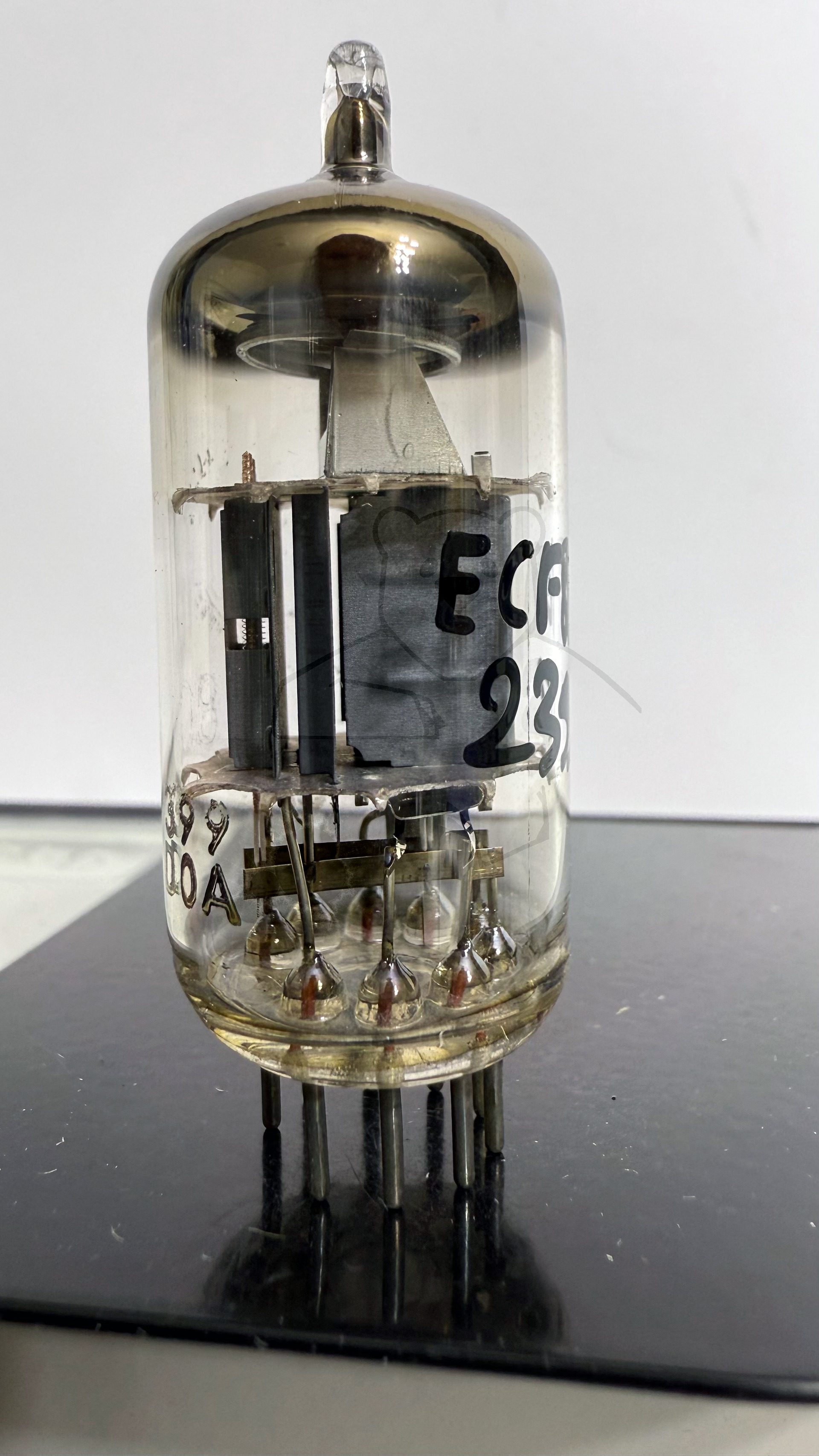

Röhre ECF80 #2330 Bild 4
Röhre ECF80 #2345 Bild 1

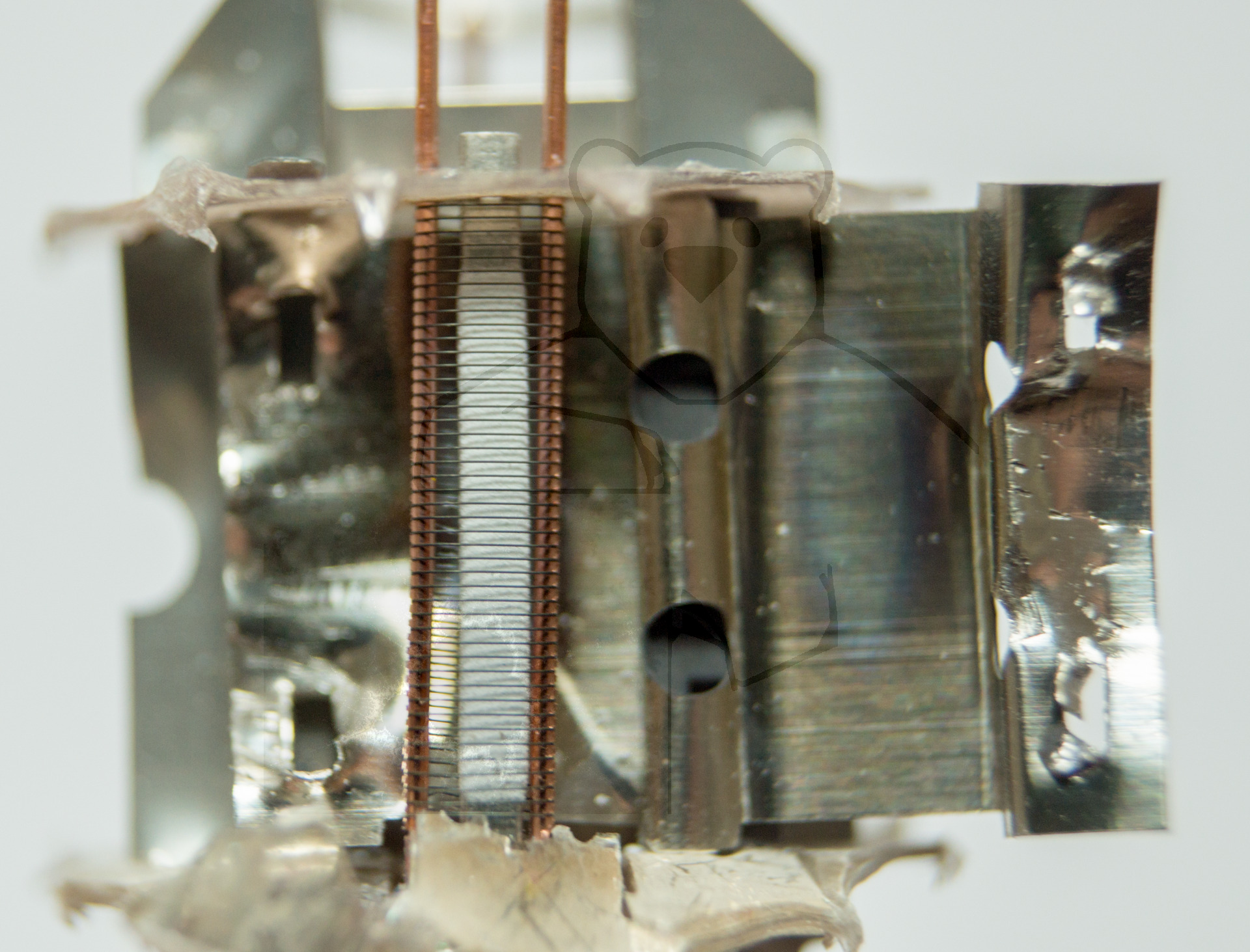

Makroaufnahme ECF80 Bild 1 - Triodensystem

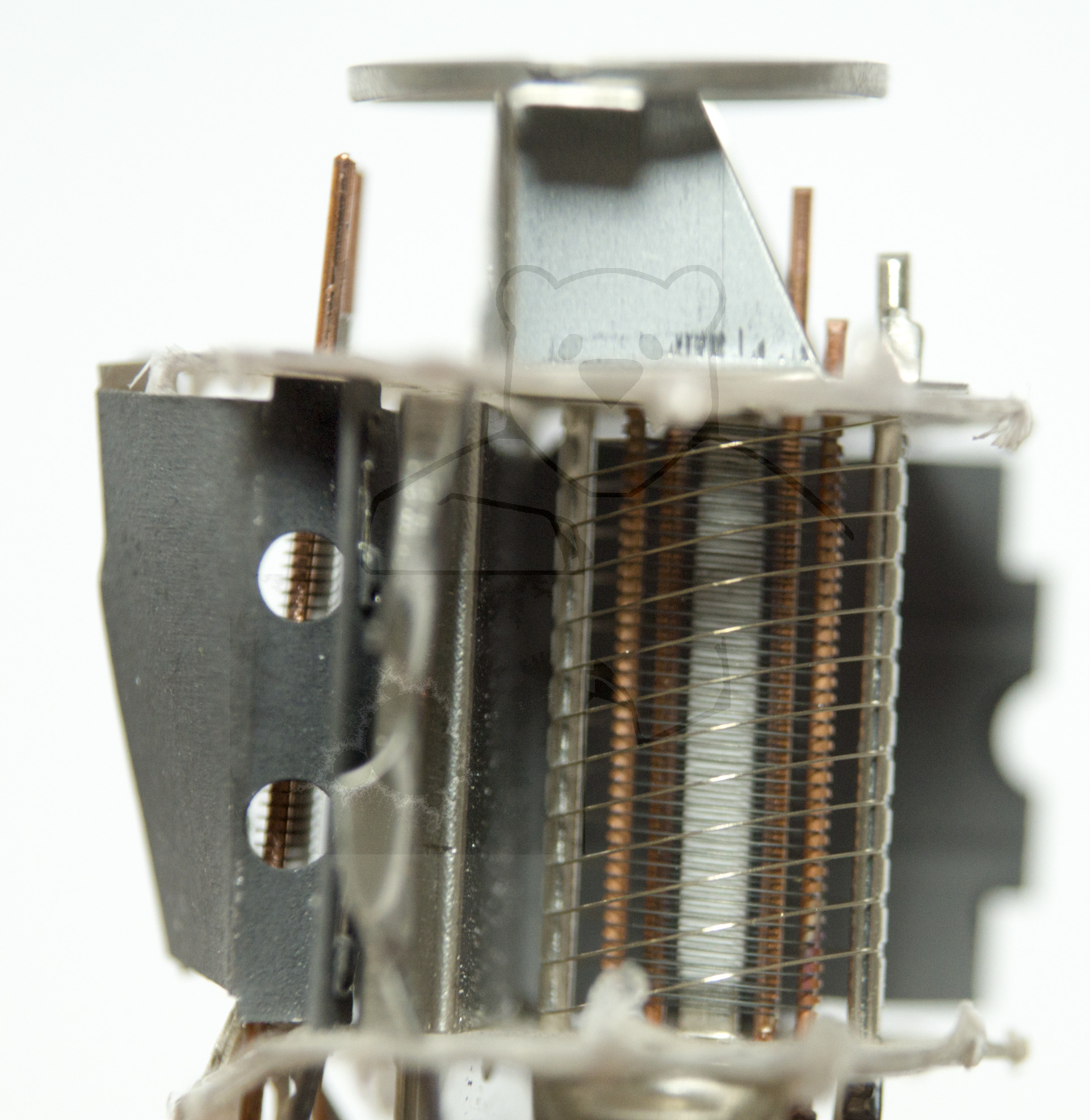

Makroaufnahme ECF80 Bild 1 - Pentodensystemsystem
Röhre ECF80 #2330 Bild 1

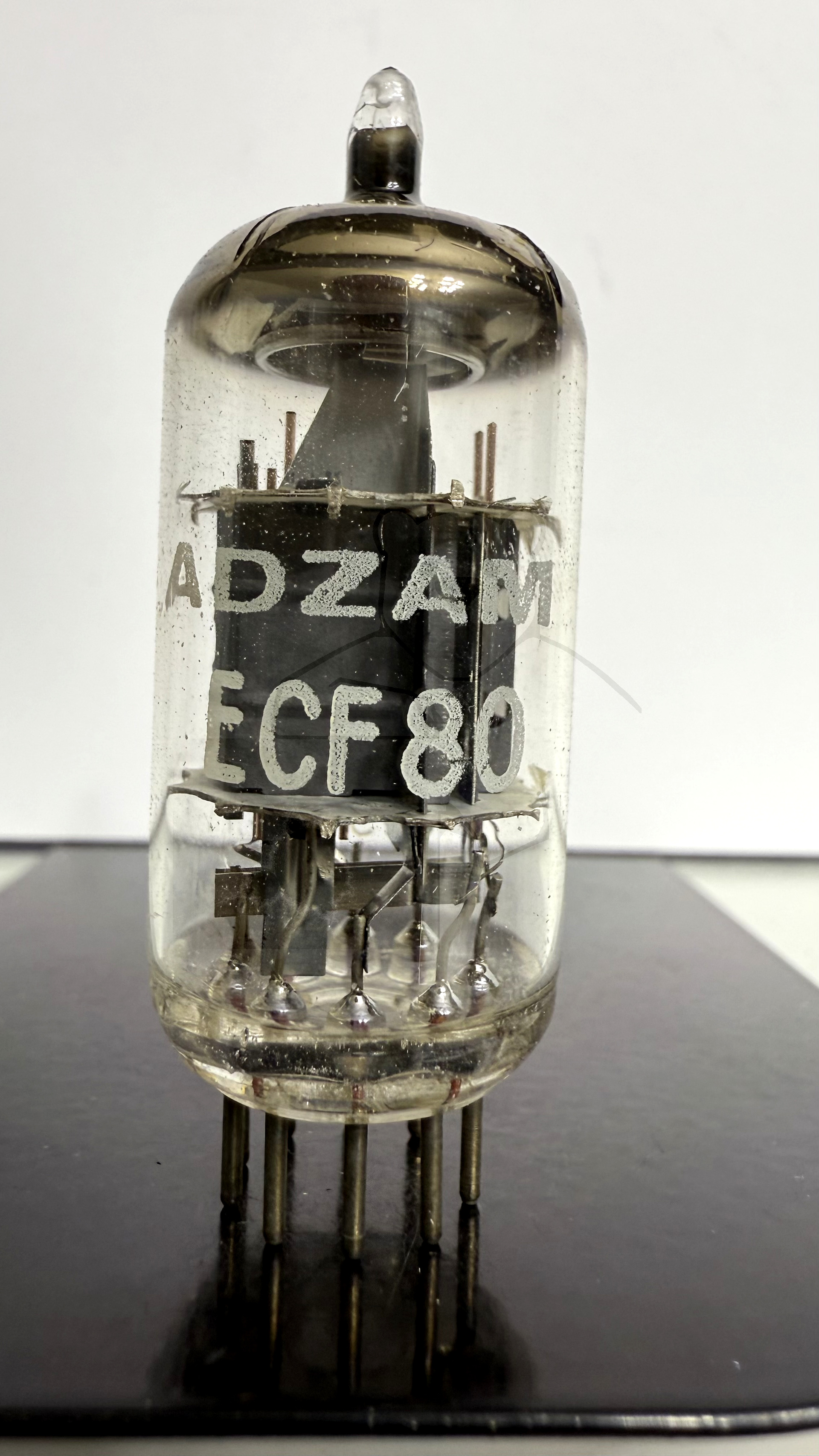

Röhre ECF80 #4315 Bild 1

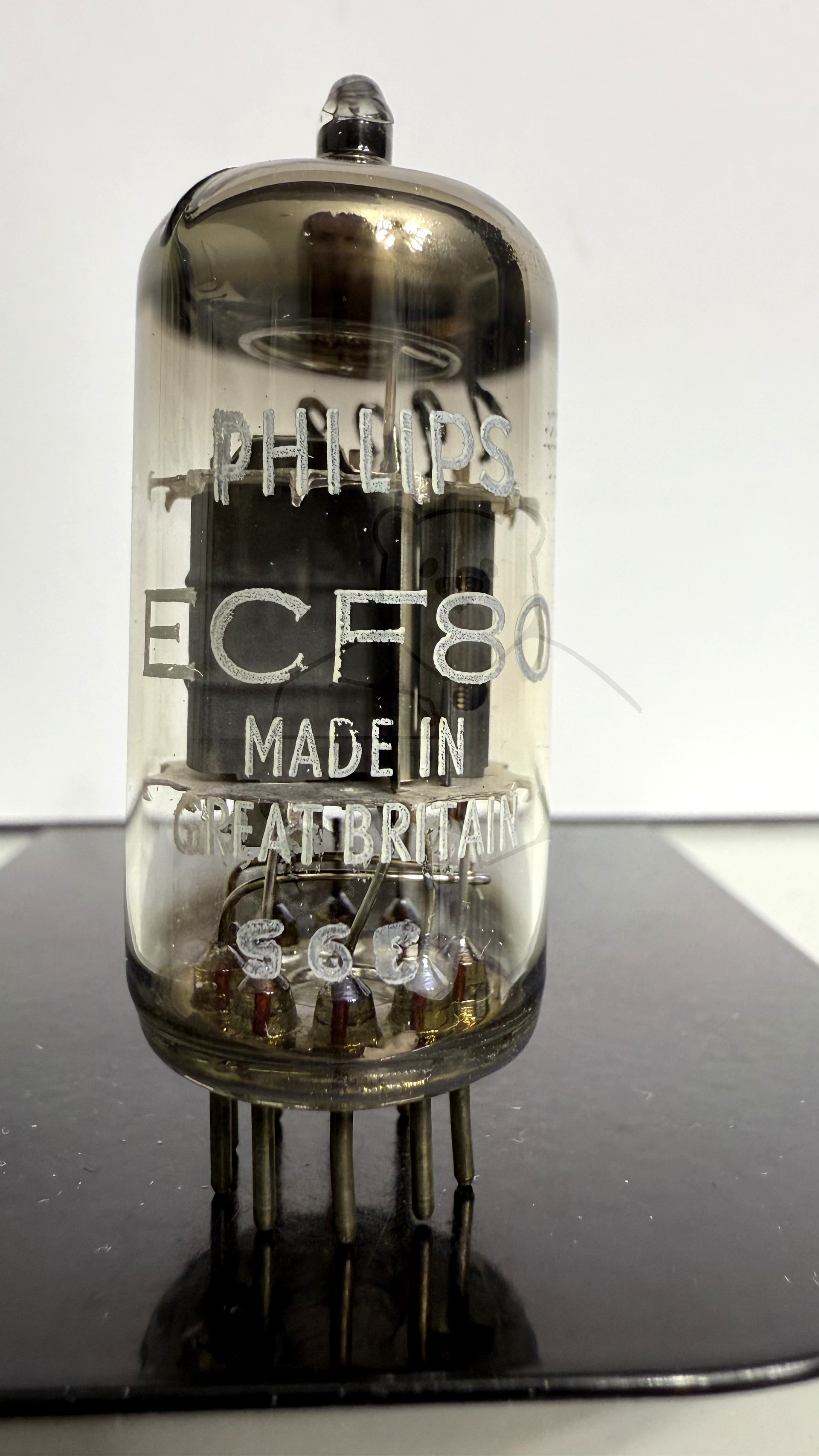

Röhre ECF80 #1902 Bild 1

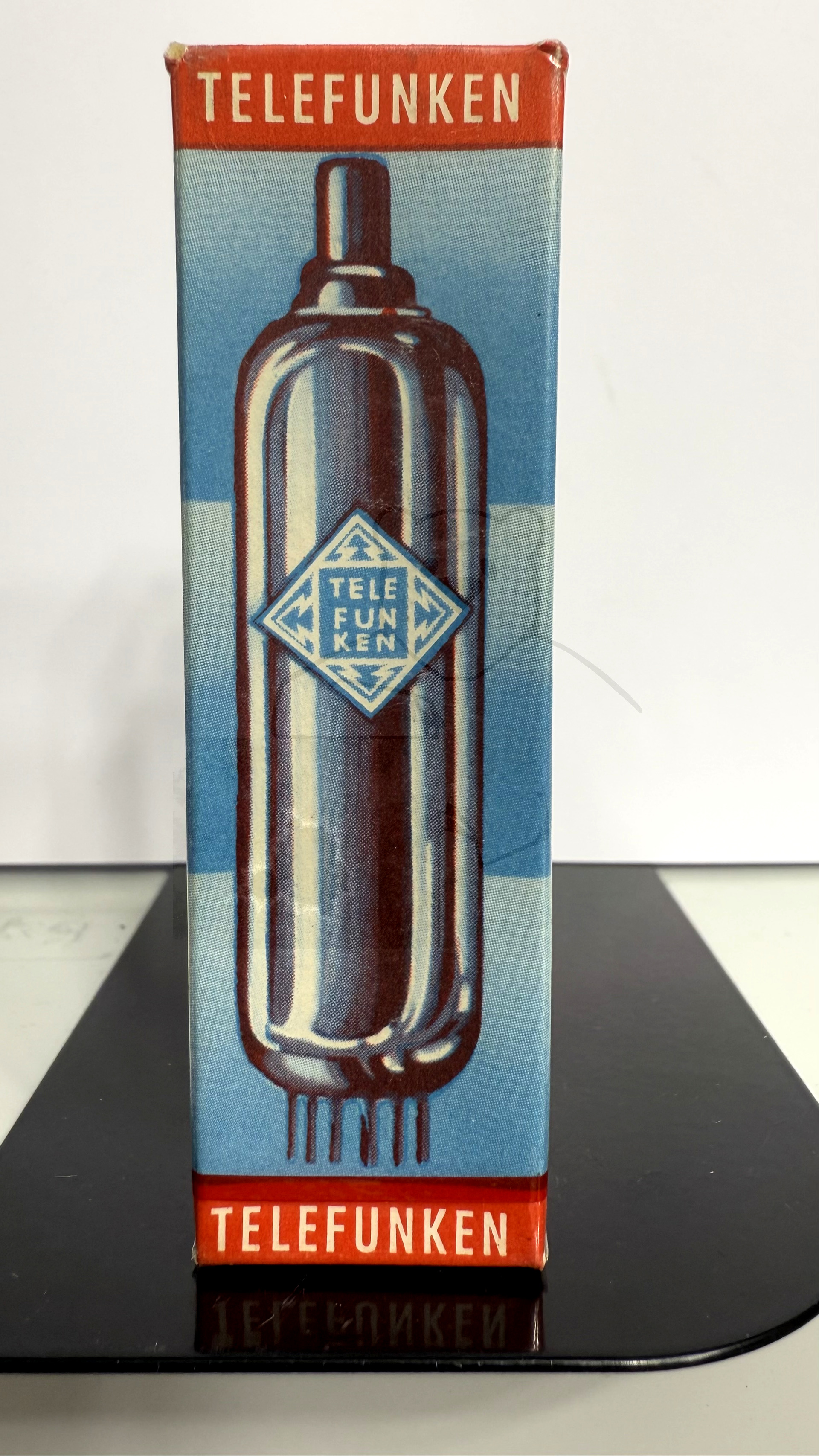

Röhre ECF80 #5943 Verpackung Bild 1
Röhre ECF80 #5943 Verpackung Bild 2
Röhre ECF80 #5943 Verpackung Bild 3
Röhre ECF80 #5943 Verpackung Bild 4

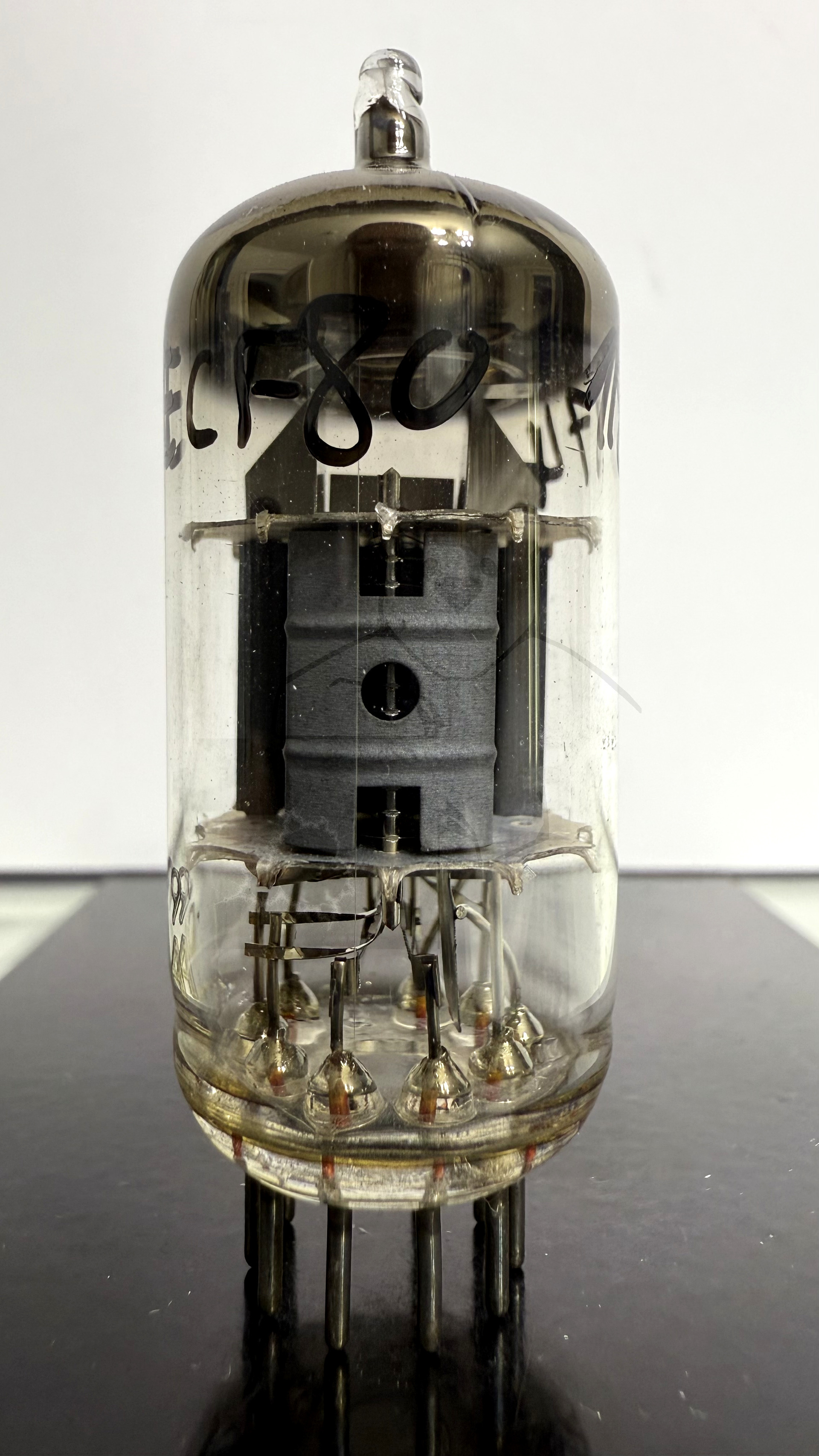

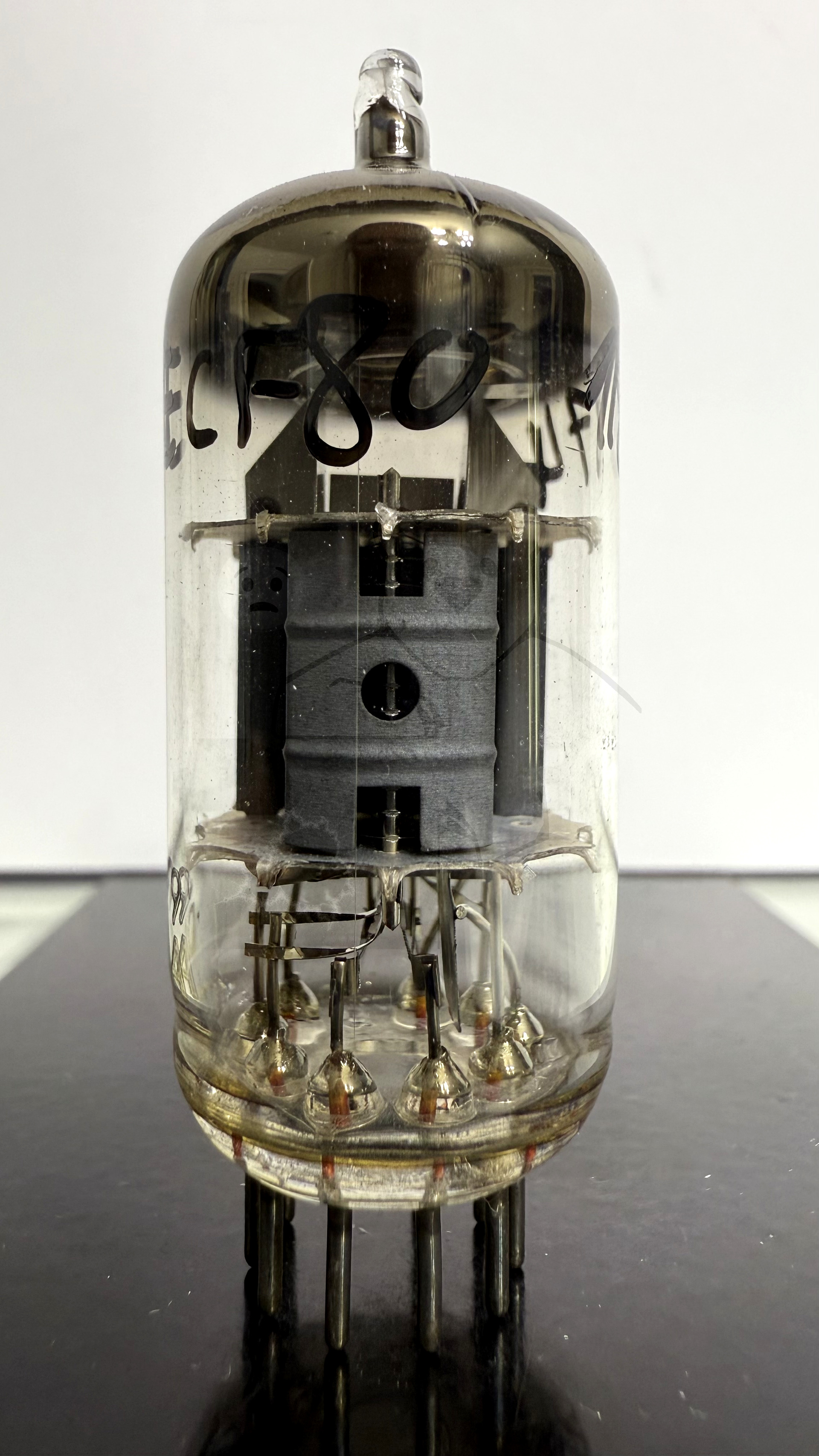

Röhre ECF80 #1874 Bild 1

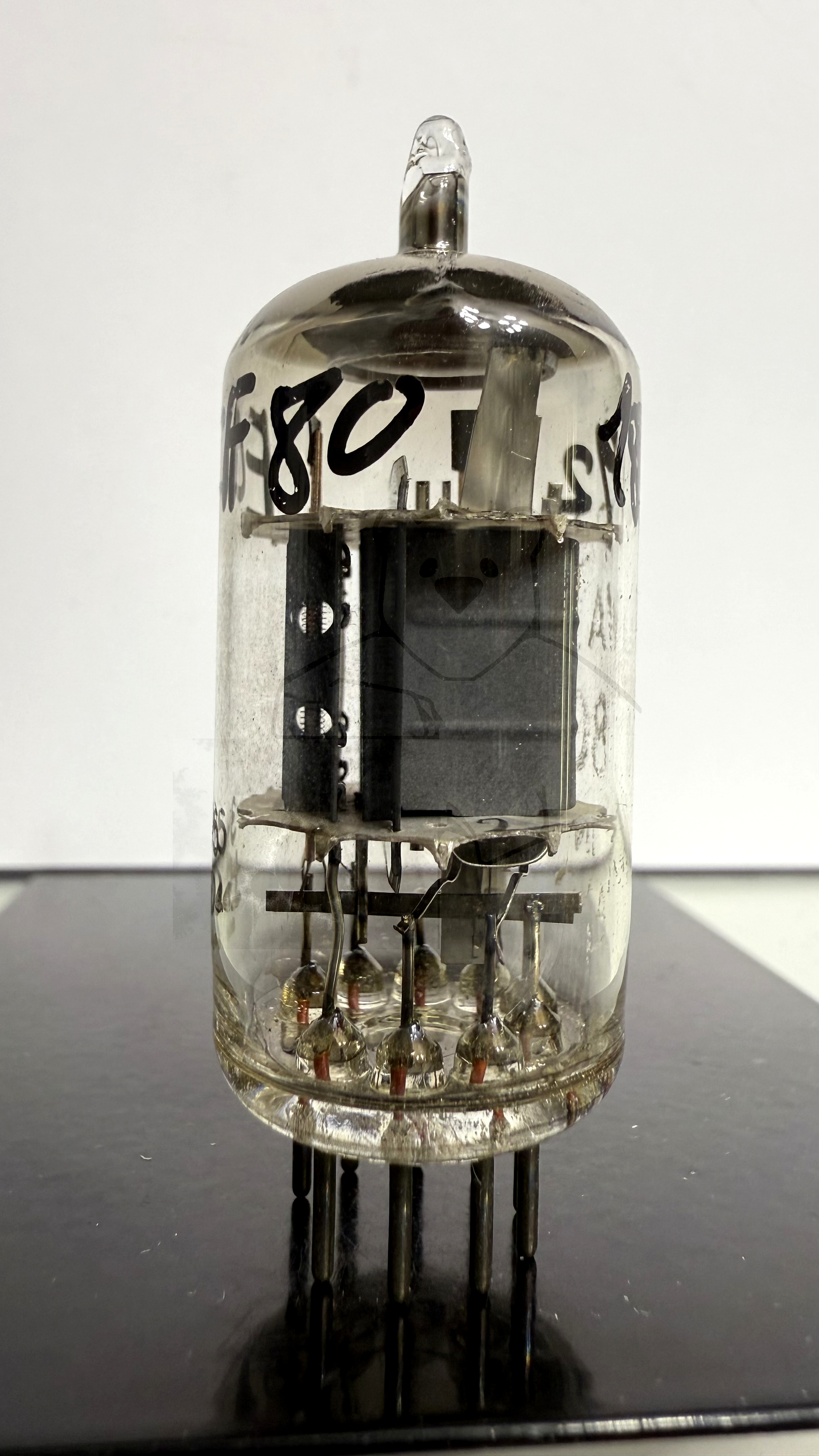

Röhre ECF80 #1892 Bild 1

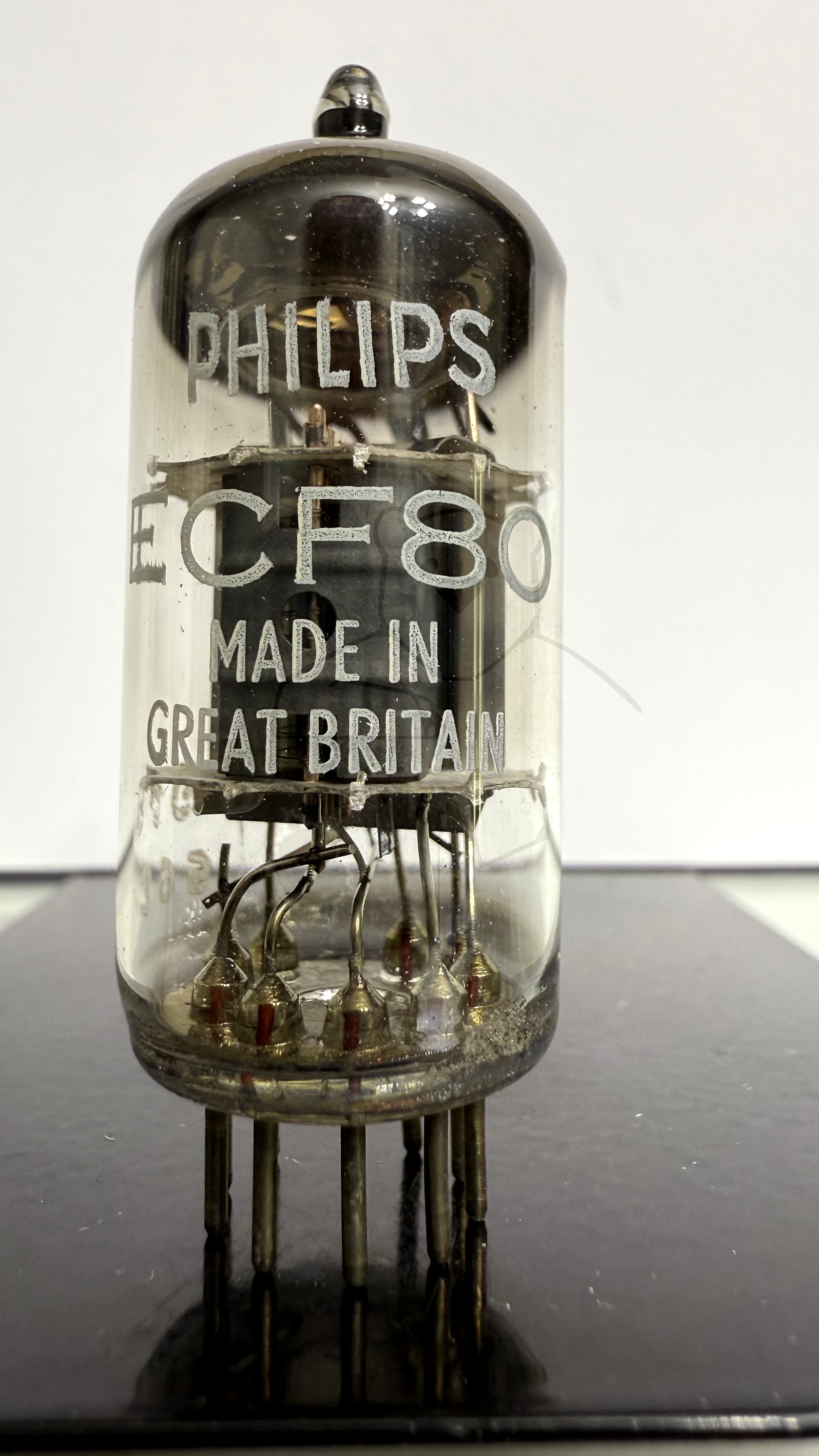

Röhre ECF80 #1901 Bild 1

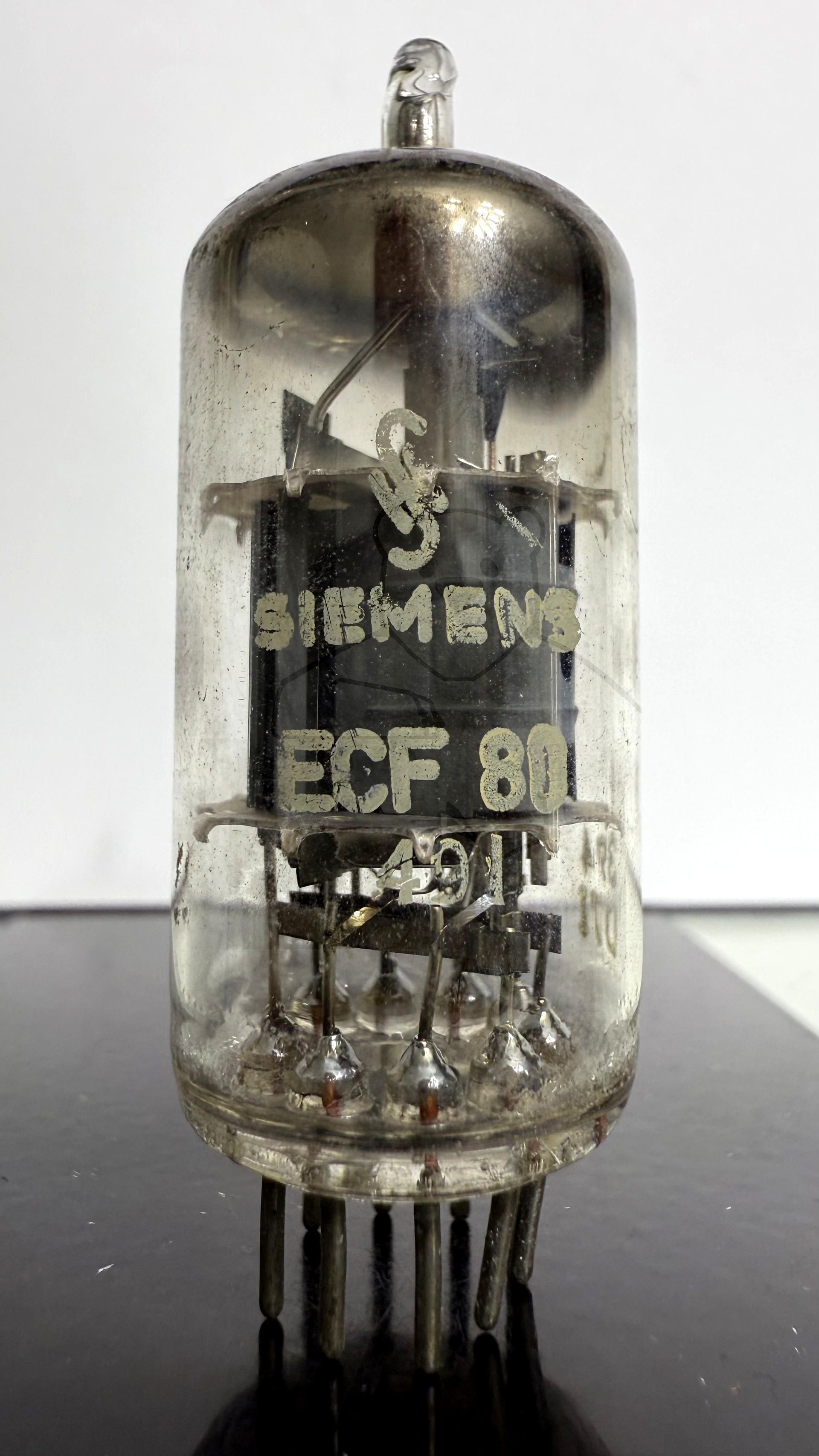

Röhre ECF80 #5027 Bild 1

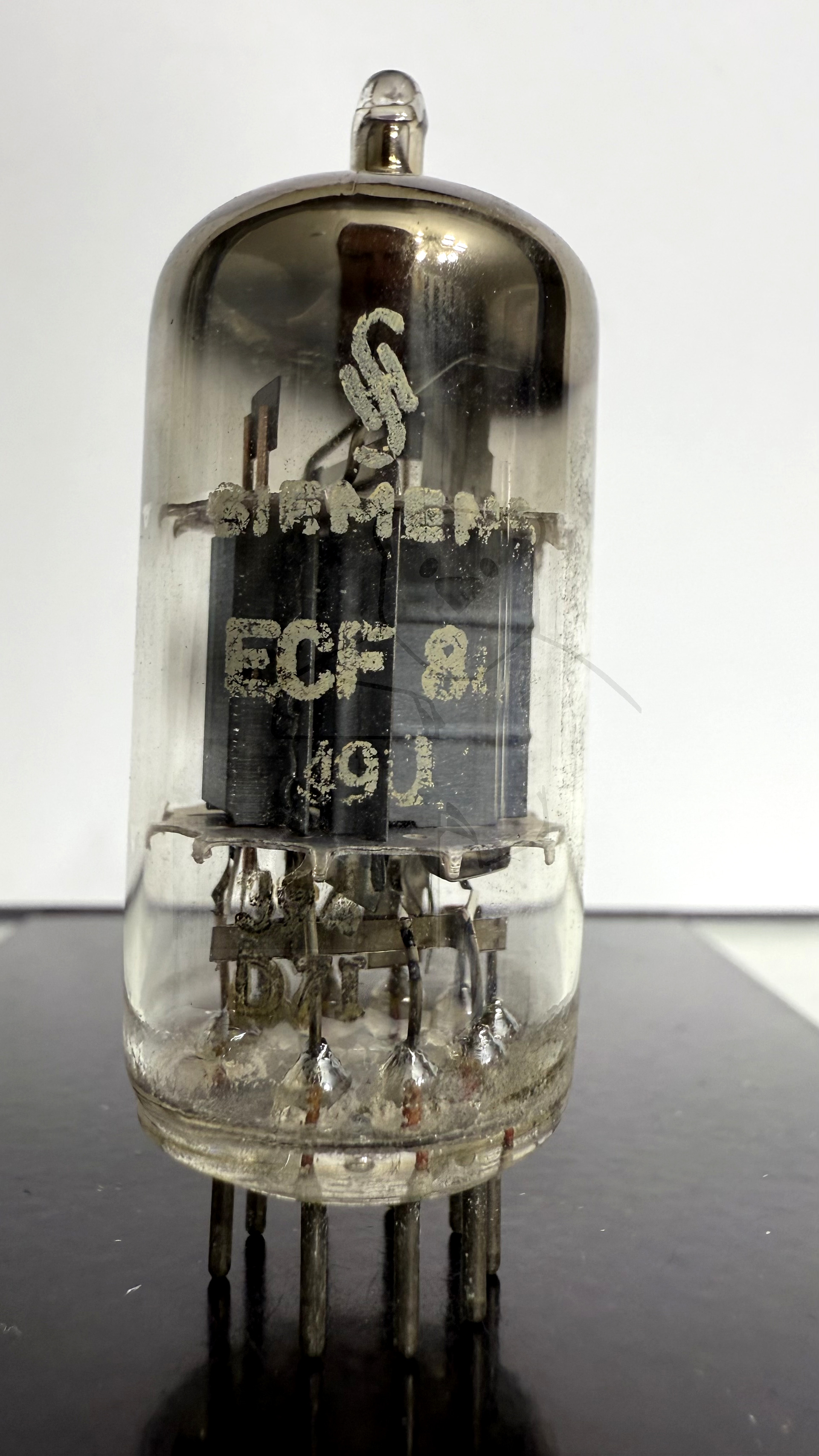

Röhre ECF80 #5026 Bild 1
🔎 Alle Röhren vom Typ ECF80 in der Sammlung
- → ECF80 Inventar: 01844 Hersteller: → Philips Miniwatt
- → ECF80 Inventar: 01874 Hersteller: → Valvo
- → ECF80 Inventar: 01892 Hersteller: → Philips
- → ECF80 Inventar: 01901 Hersteller: → Philips
- → ECF80 Inventar: 01902 Hersteller: → Philips
- → ECF80 Inventar: 01938 Hersteller: → Siemens
- → ECF80 Inventar: 01947 Hersteller: → Eico
- → ECF80 Inventar: 01952 Hersteller: → Valvo
- → ECF80 Inventar: 02330 Hersteller: → Unbekannter Hersteller
- → ECF80 Inventar: 02345 Hersteller: → Telefunken (Mit Raute im Boden)
- → ECF80 Inventar: 02371 Hersteller: → Telefunken (Mit Raute im Boden)
- → ECF80 Inventar: 02406 Hersteller: → Philips
- → ECF80 Inventar: 04282 Hersteller: → Mullard
- → ECF80 Inventar: 04283 Hersteller: → Mullard
- → ECF80 Inventar: 04315 Hersteller: → Adzam
- → ECF80 Inventar: 04316 Hersteller: → Adzam
- → ECF80 Inventar: 05026 Hersteller: → Siemens
- → ECF80 Inventar: 05027 Hersteller: → Siemens
- → ECF80 Inventar: 05044 Hersteller: → Siemens
- → ECF80 Inventar: 05107 Hersteller: → Siemens
- → ECF80 Inventar: 05943 Hersteller: → Telefunken
- → ECF80 Inventar: 05944 Hersteller: → Telefunken
- → ECF80 Inventar: 05945 Hersteller: → Telefunken
- → ECF80 Inventar: 05946 Hersteller: → Telefunken
- → ECF80 Inventar: 05947 Hersteller: → Telefunken
- → ECF80 Inventar: 07097 Hersteller: → Miniwatt Dario
- → ECF80 Inventar: 07144 Hersteller: → Mazda Belvu
- → ECF80 Inventar: 07145 Hersteller: → Mazda Belvu
- → ECF80 Inventar: 07171 Hersteller: → Neotron
- → ECF80 Inventar: 07317 Hersteller: → Siemens
