đ Beschreibung der Röhre: ECL85 Inventarnummer: 07069
| Name | â ECL85 |
| Vergleichsname | â 6GV8 |
| Hersteller | â Mazda Belvu |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,9 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Originalverpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S123c |
đ Beschreibung der Systeme fĂŒr die Röhre: ECL85
| System 1 | System 2 | |
| Kathode | 3 | 8 |
| Gitter 1 | 2 | 9 |
| Gitter 2 | 7 | |
| Gitter 3 | 8 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 8 | 8 |
| Funktion | â Vertikalablenkung |
â Vertikalablenkung, Endroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

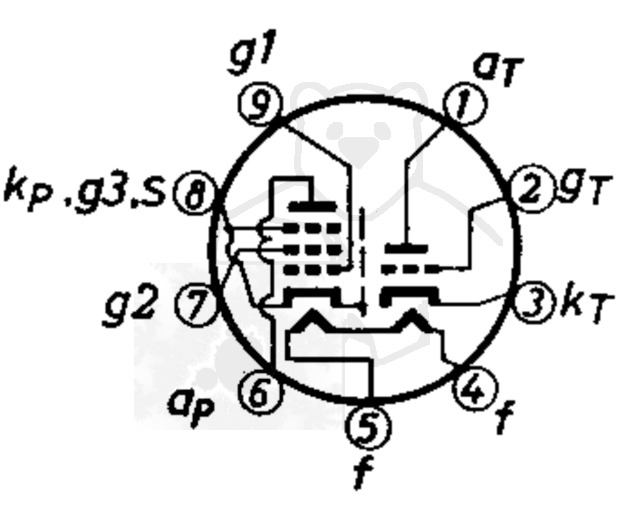

đ Sockelschaltung der ECL85
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: ECL85
Datenblatt ECL85 La Radiotechnique [www.tubedata.info].pdf (312 kB)
Datenblatt ECL85 Mazda Belvu [www.tubedata.info].pdf (723 kB)
Datenblatt ECL85 Philips [www.tubedata.info].pdf (637 kB)
Pruefkarte ECL85 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)
Pruefkarte ECL85 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (214 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: ECL85

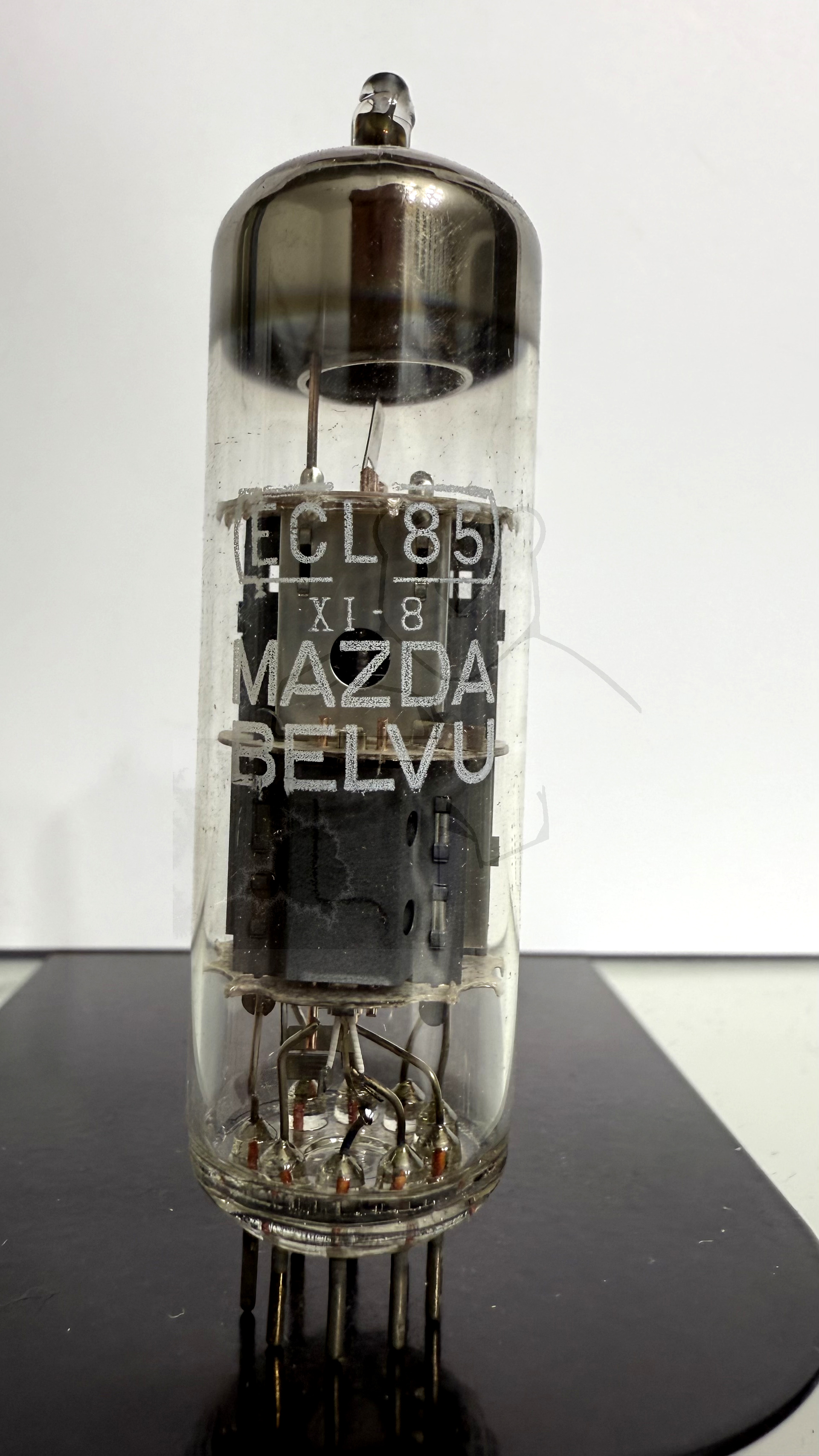

Röhre ECL85 #7069 Bild 1
