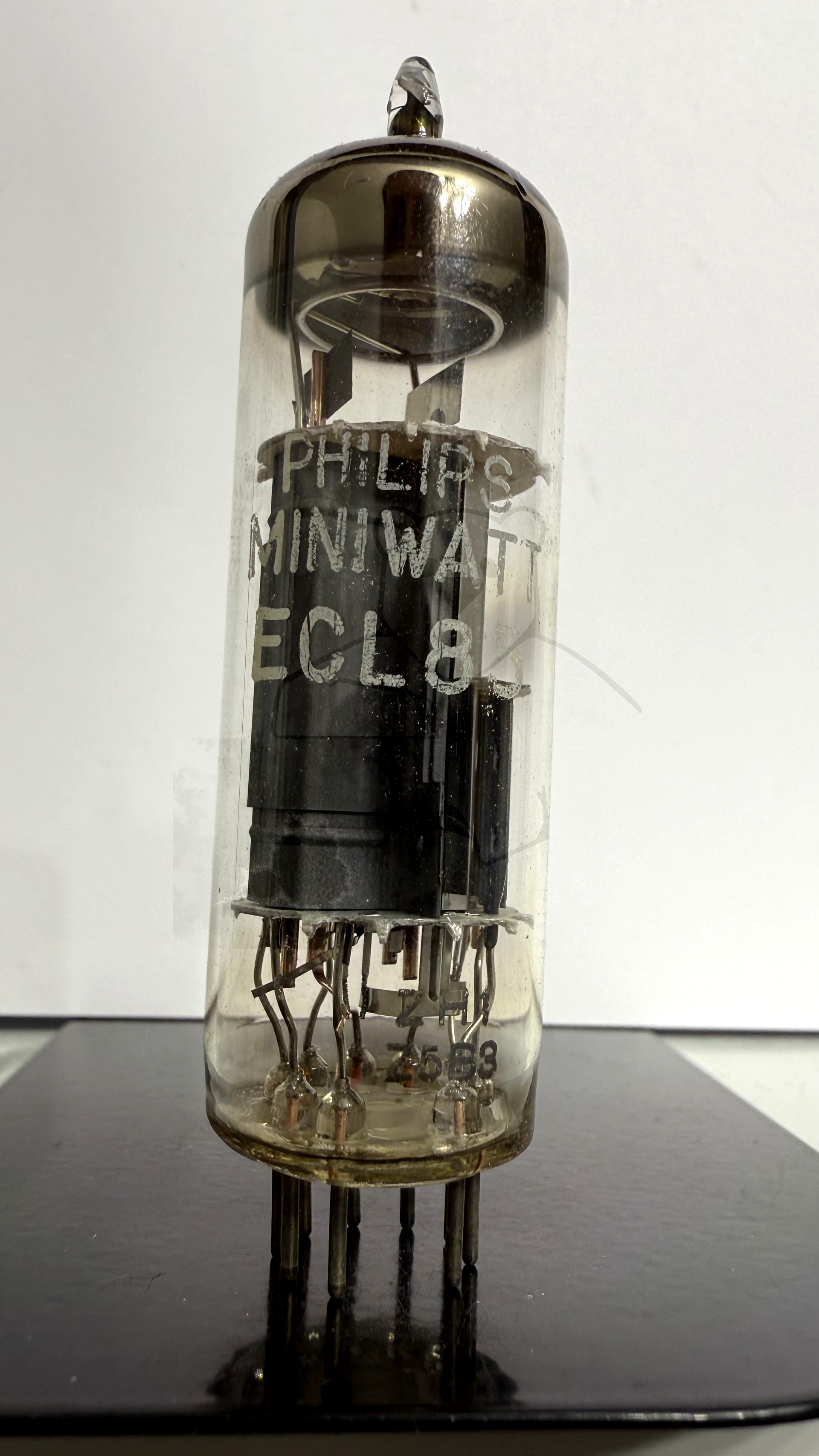

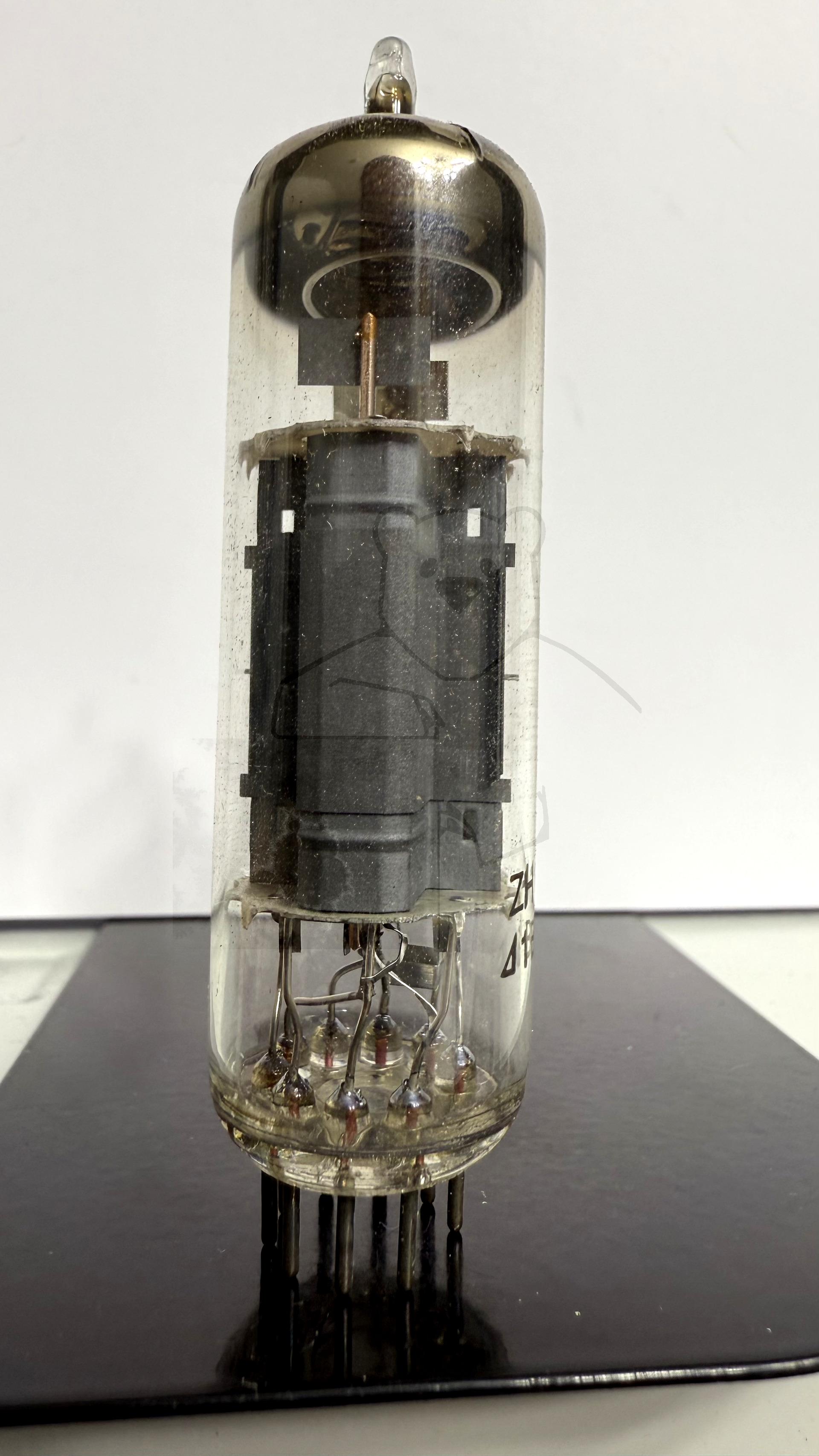

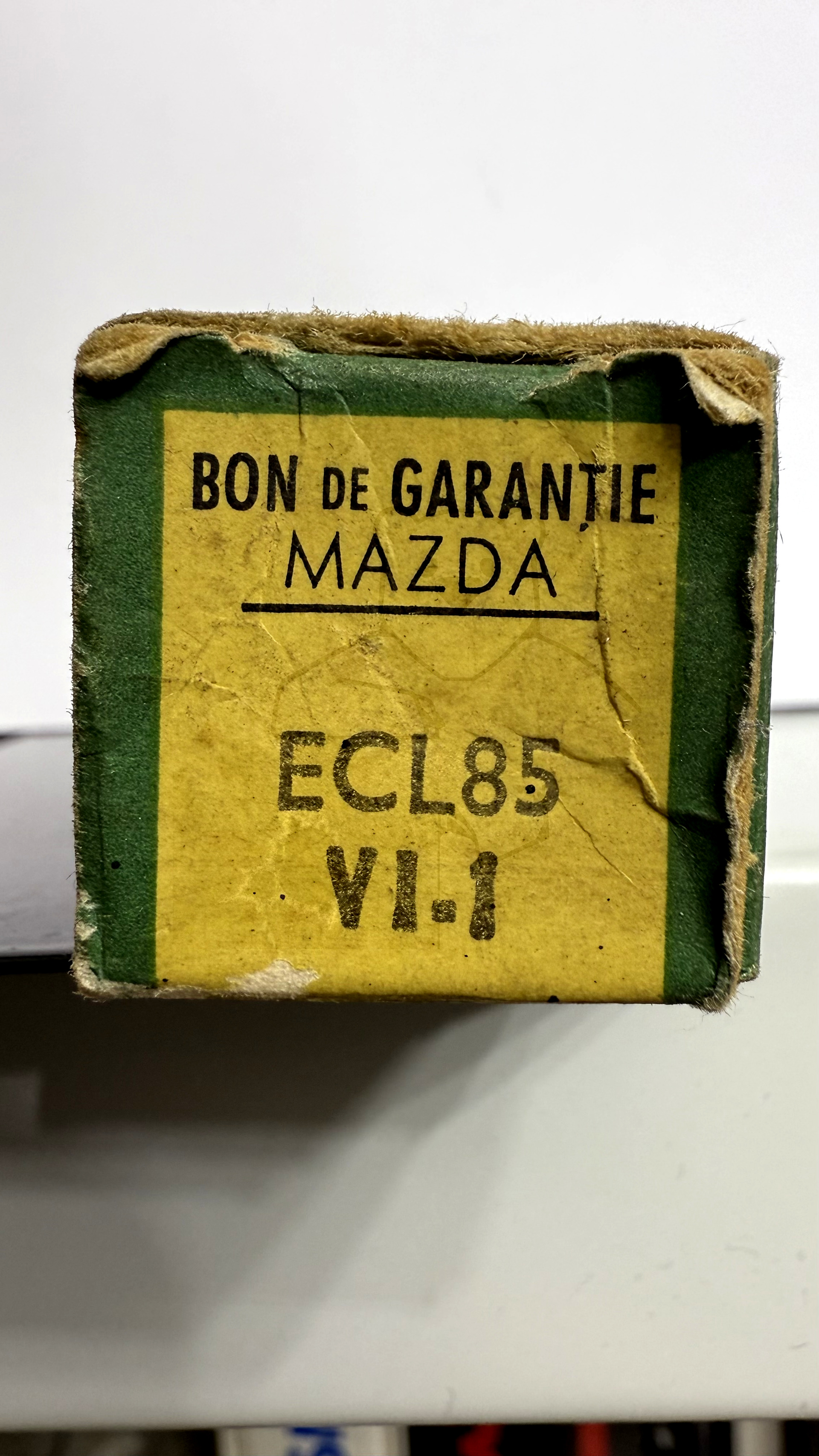

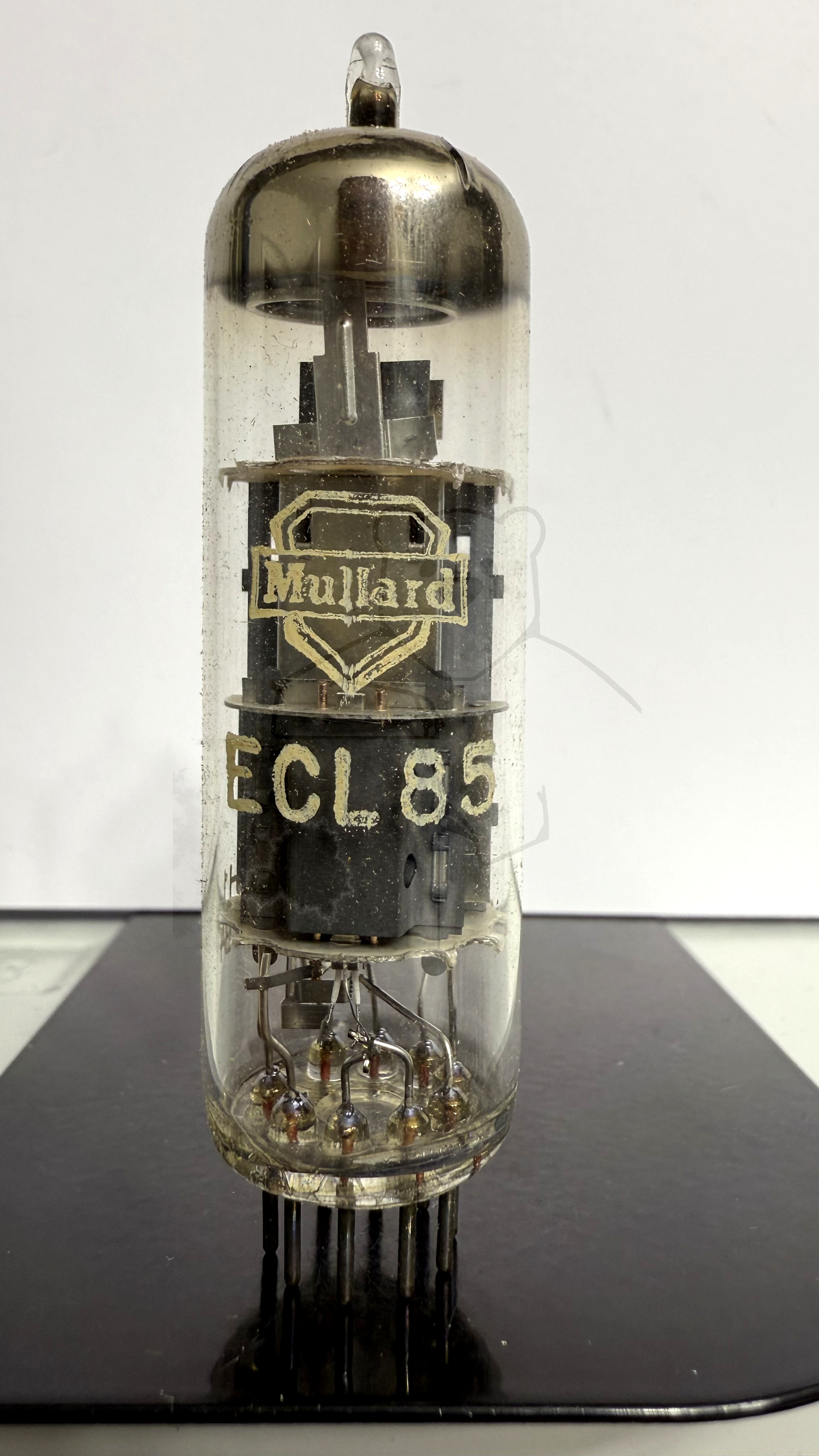

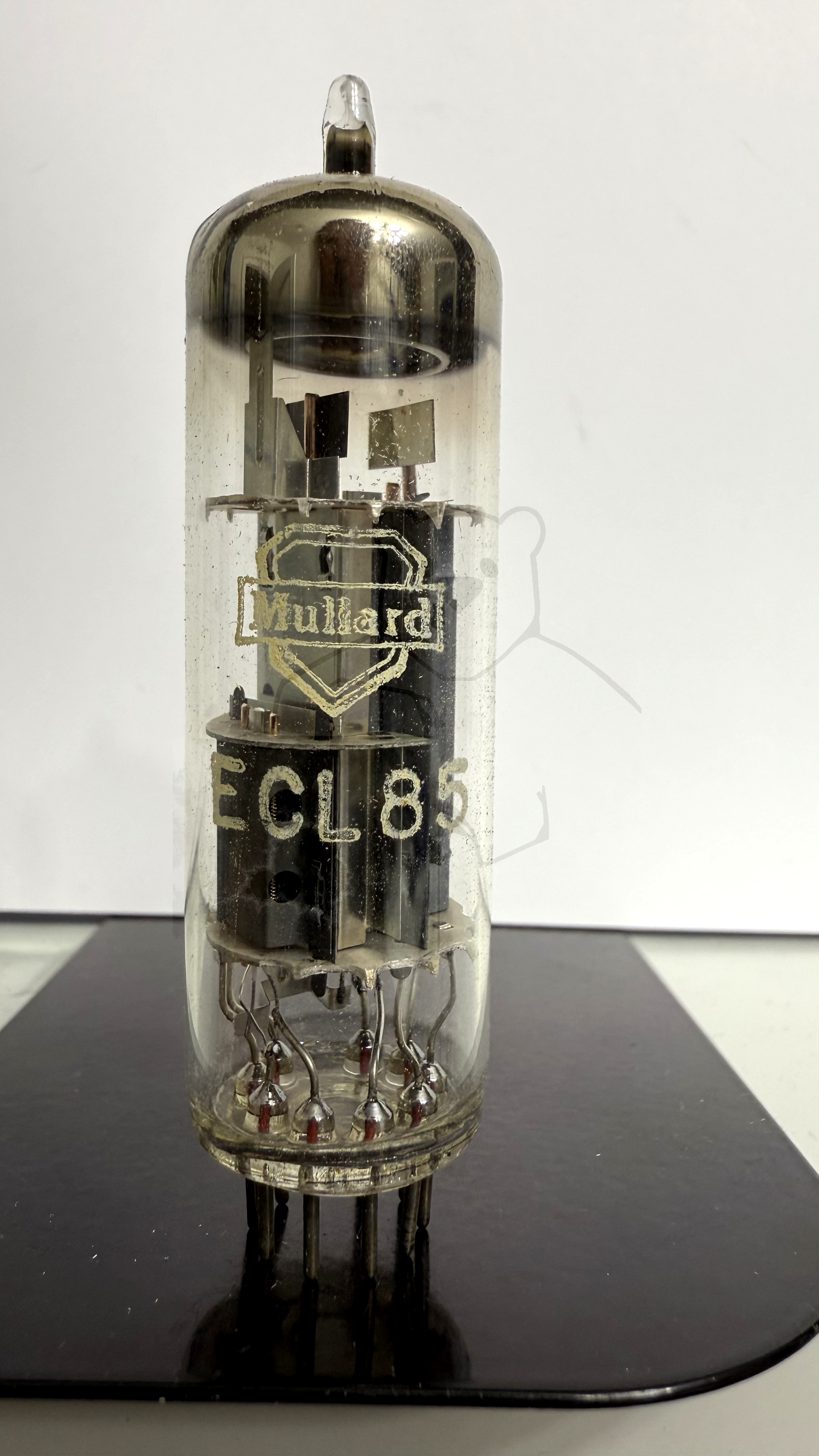

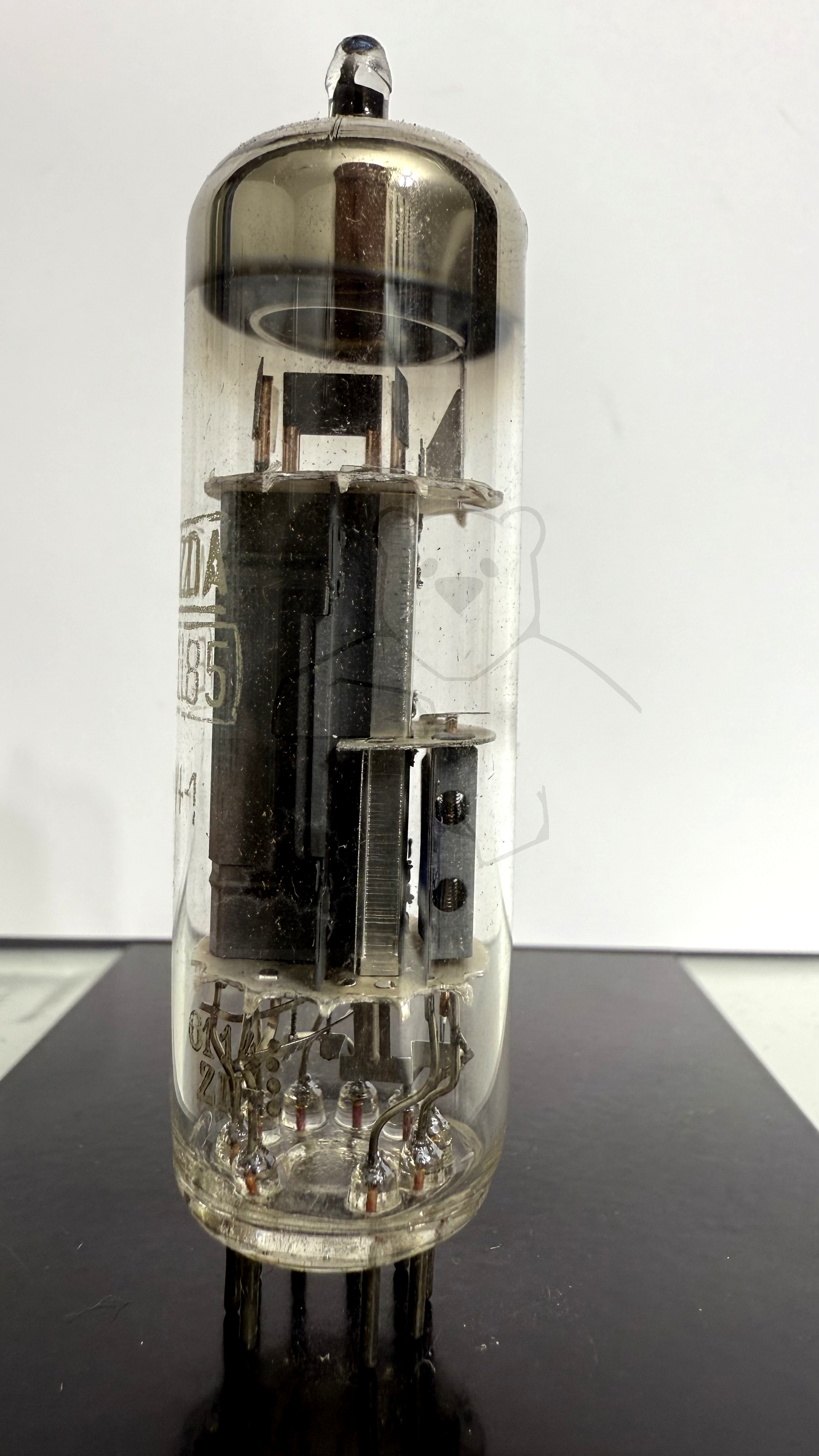

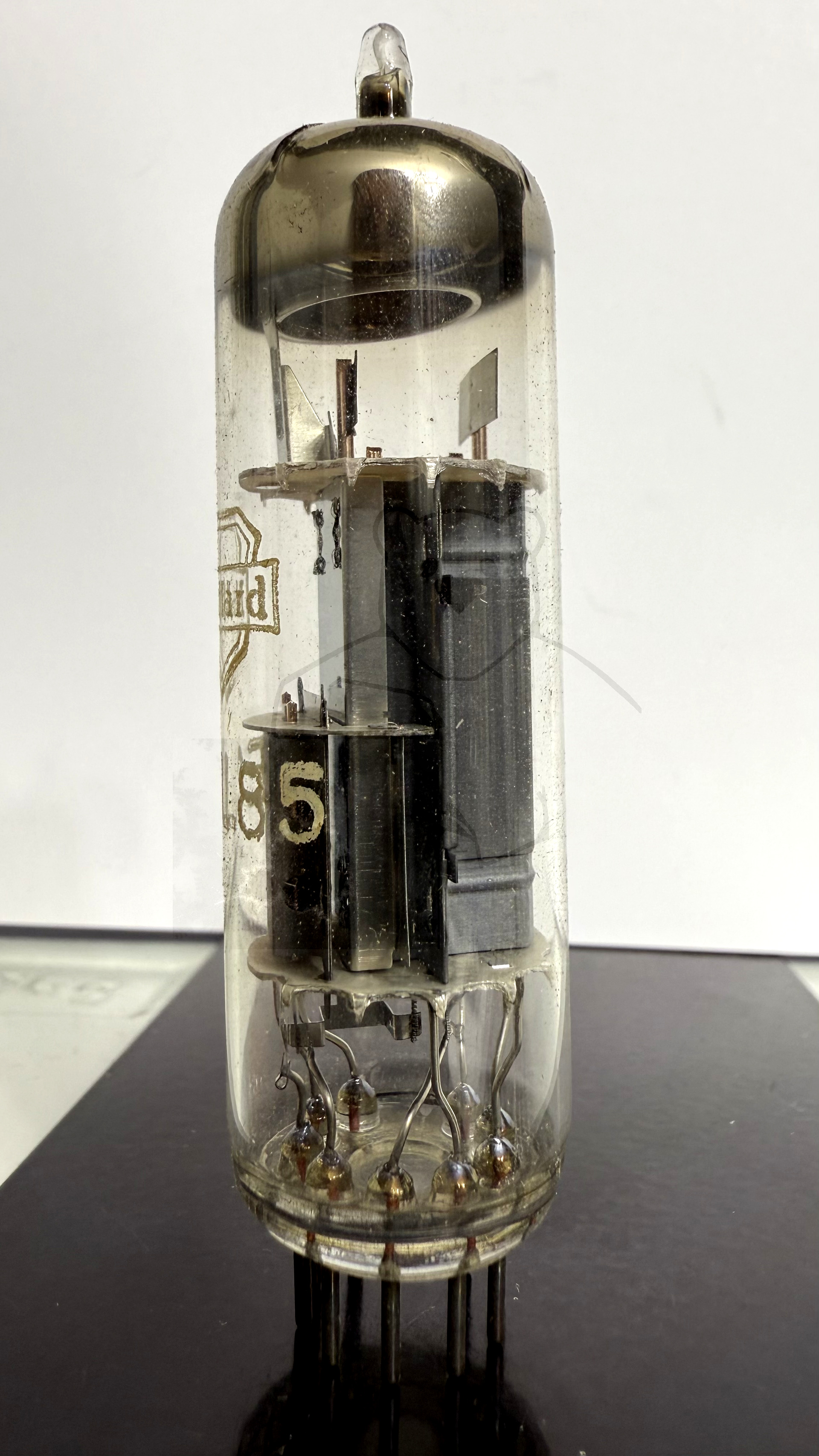

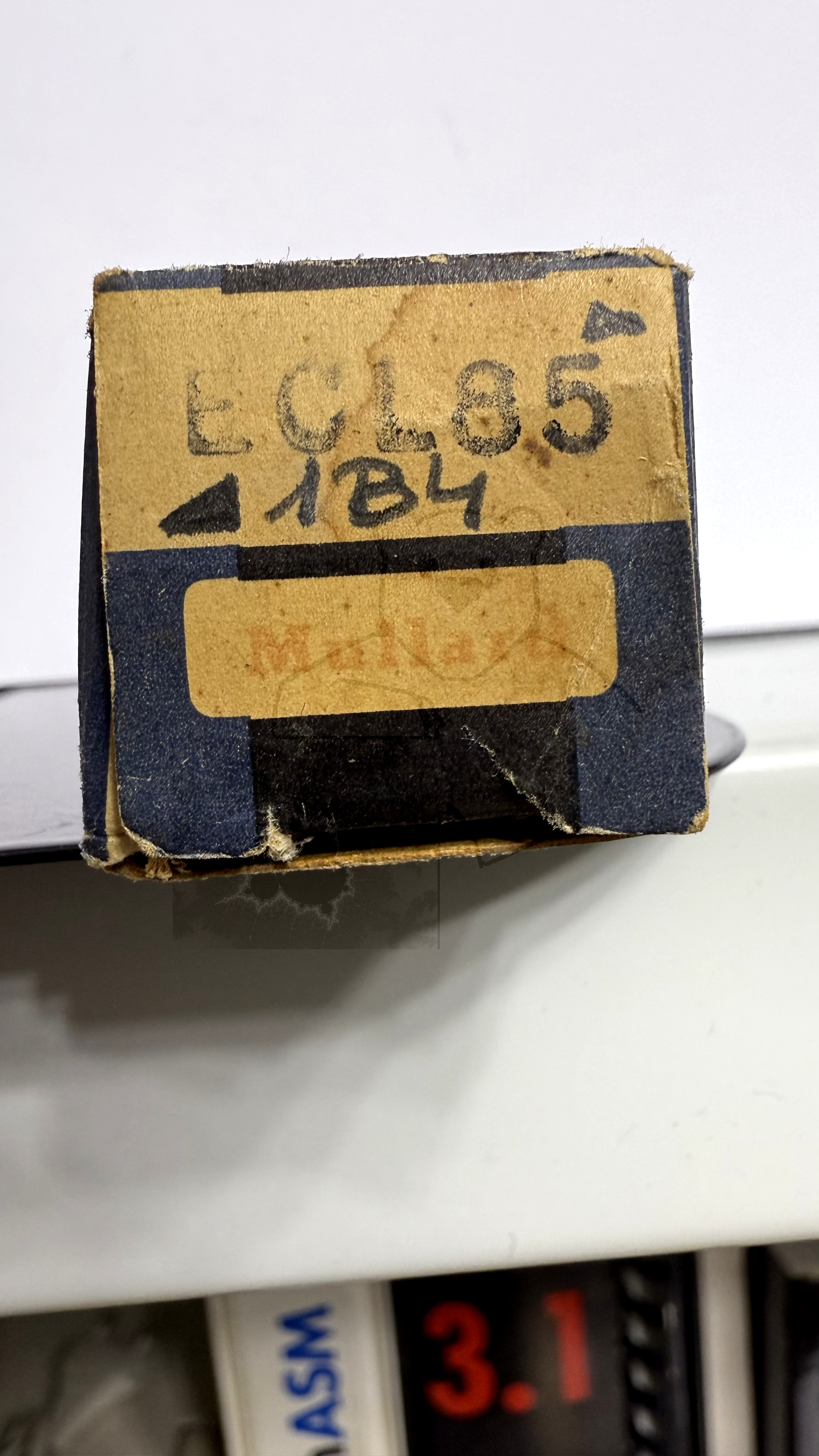

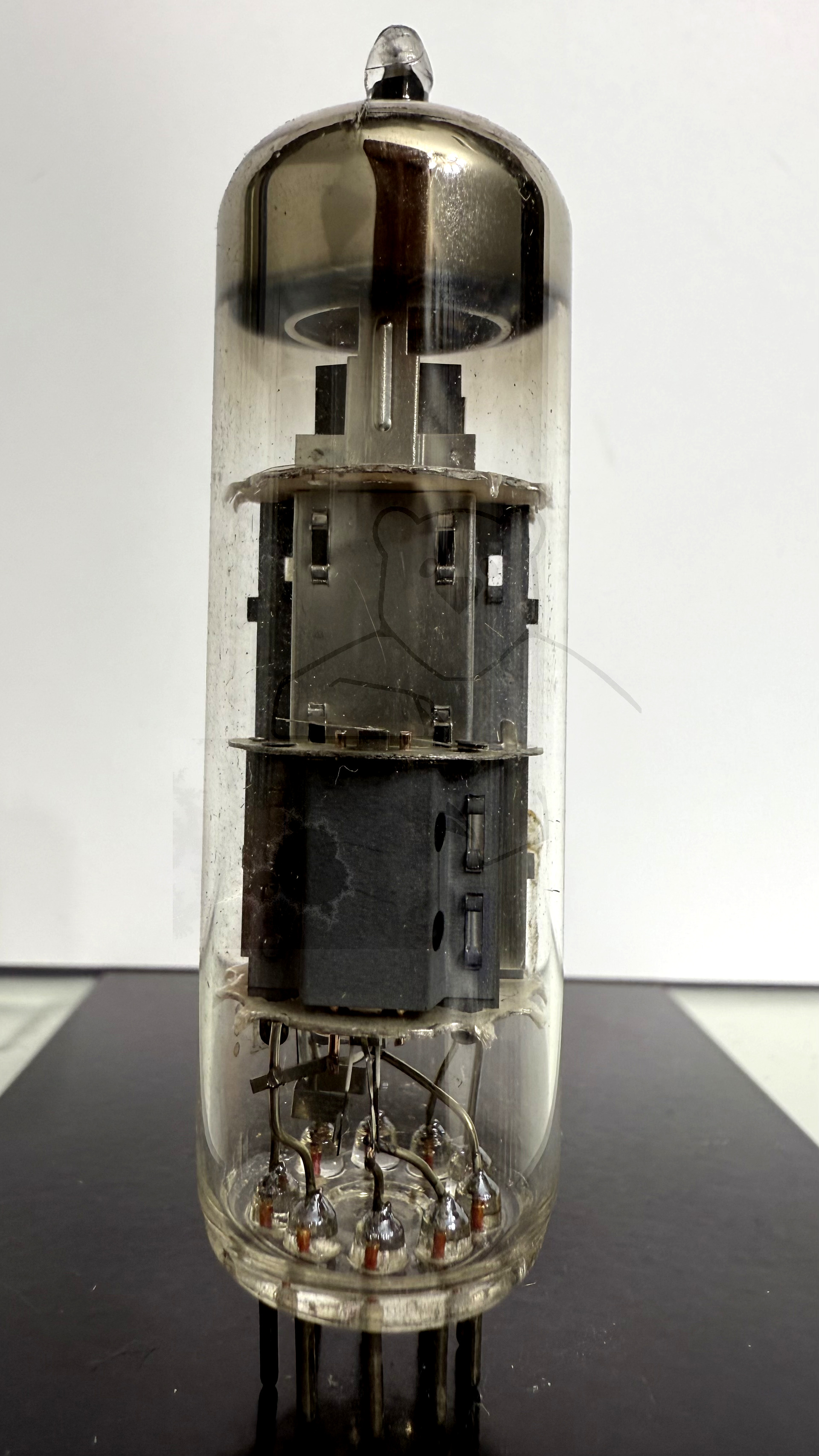

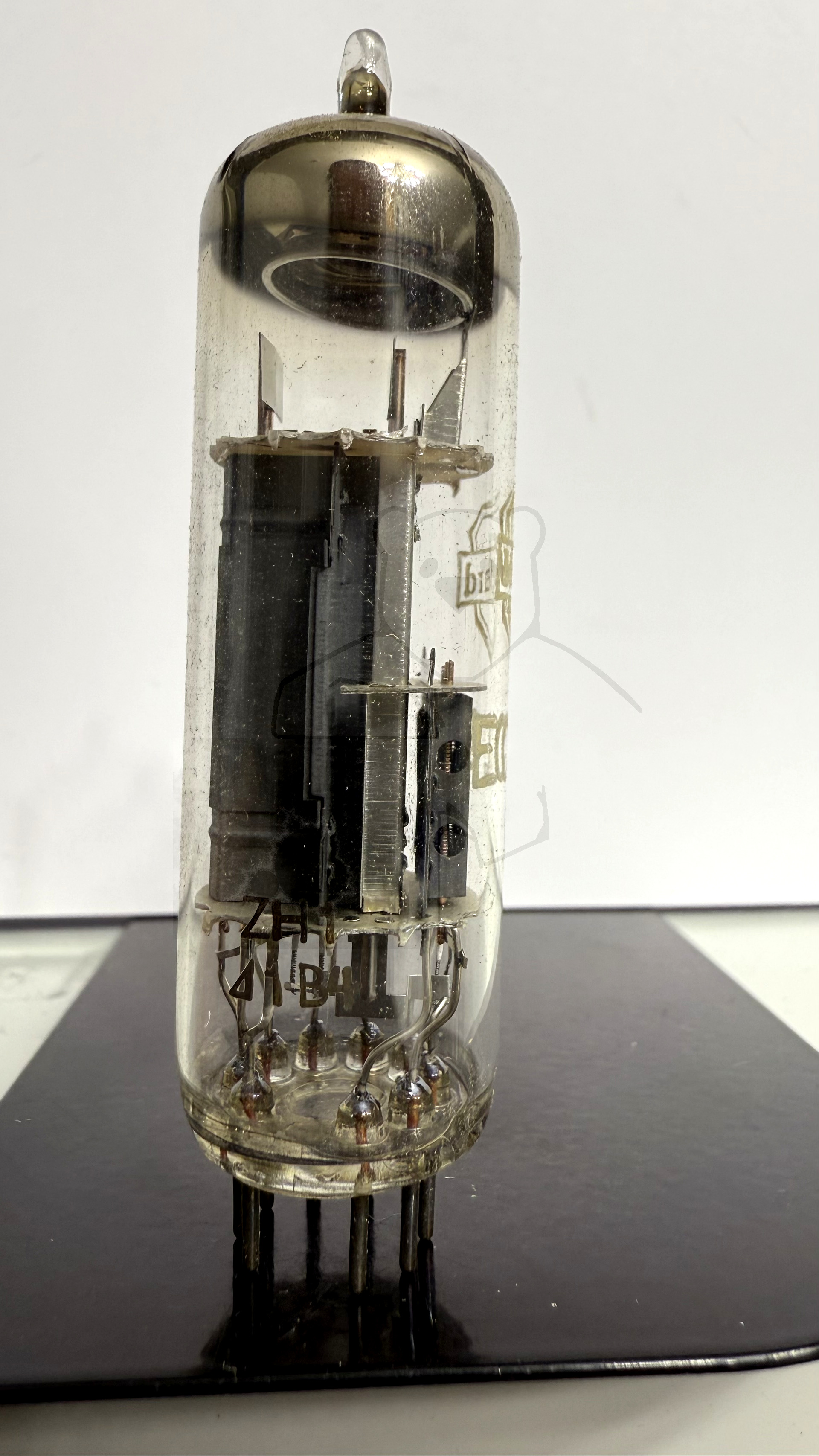

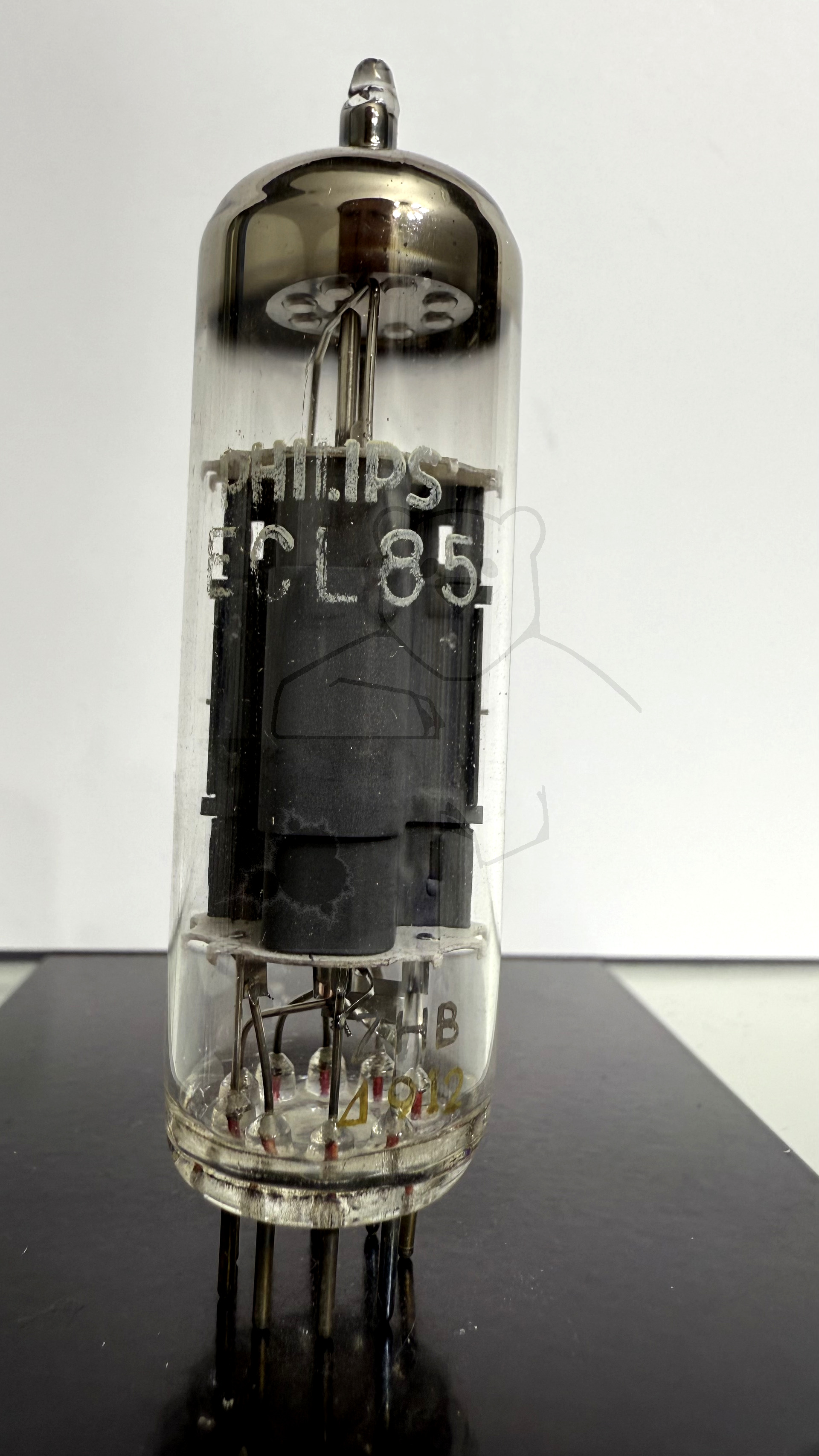

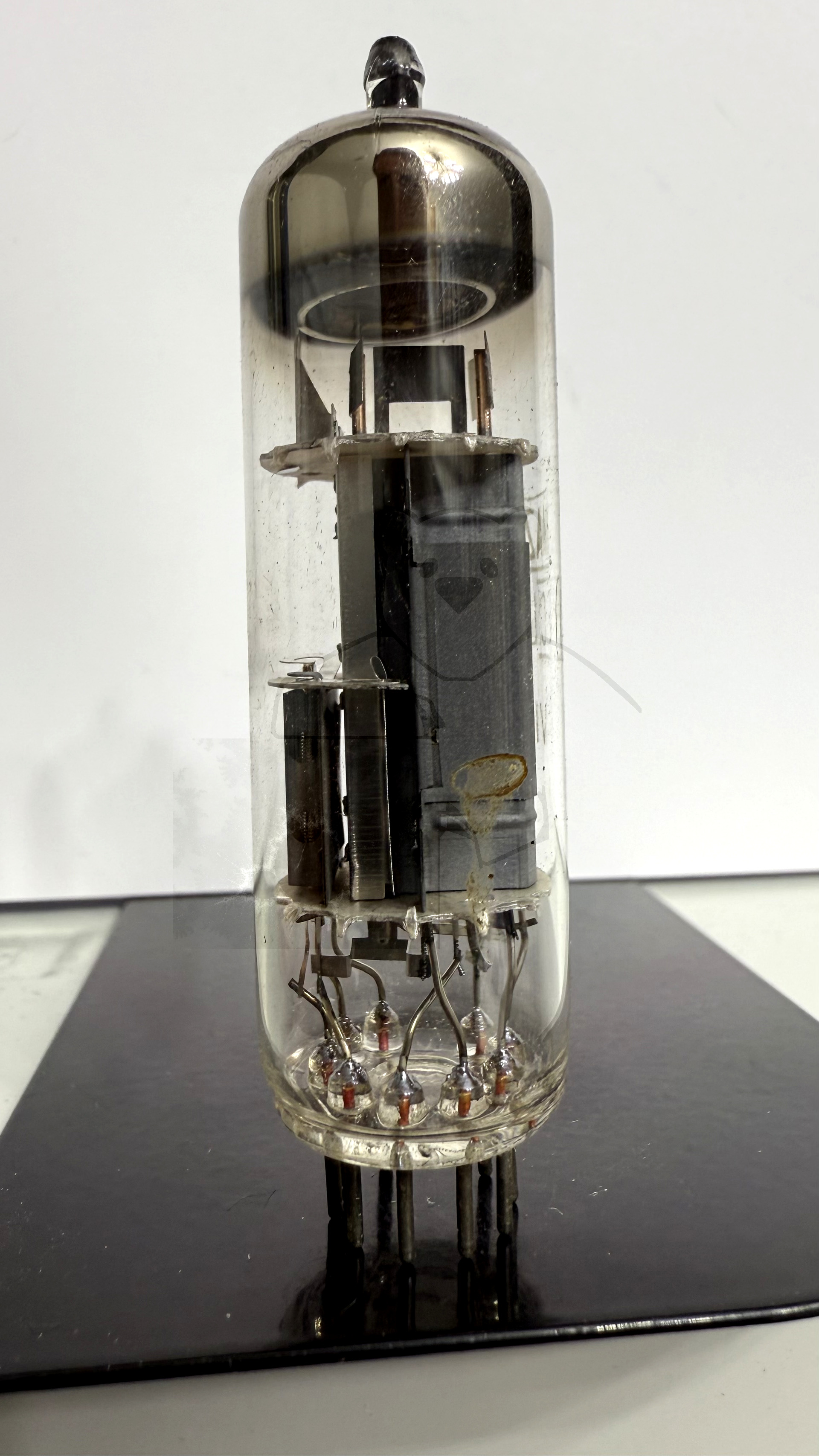

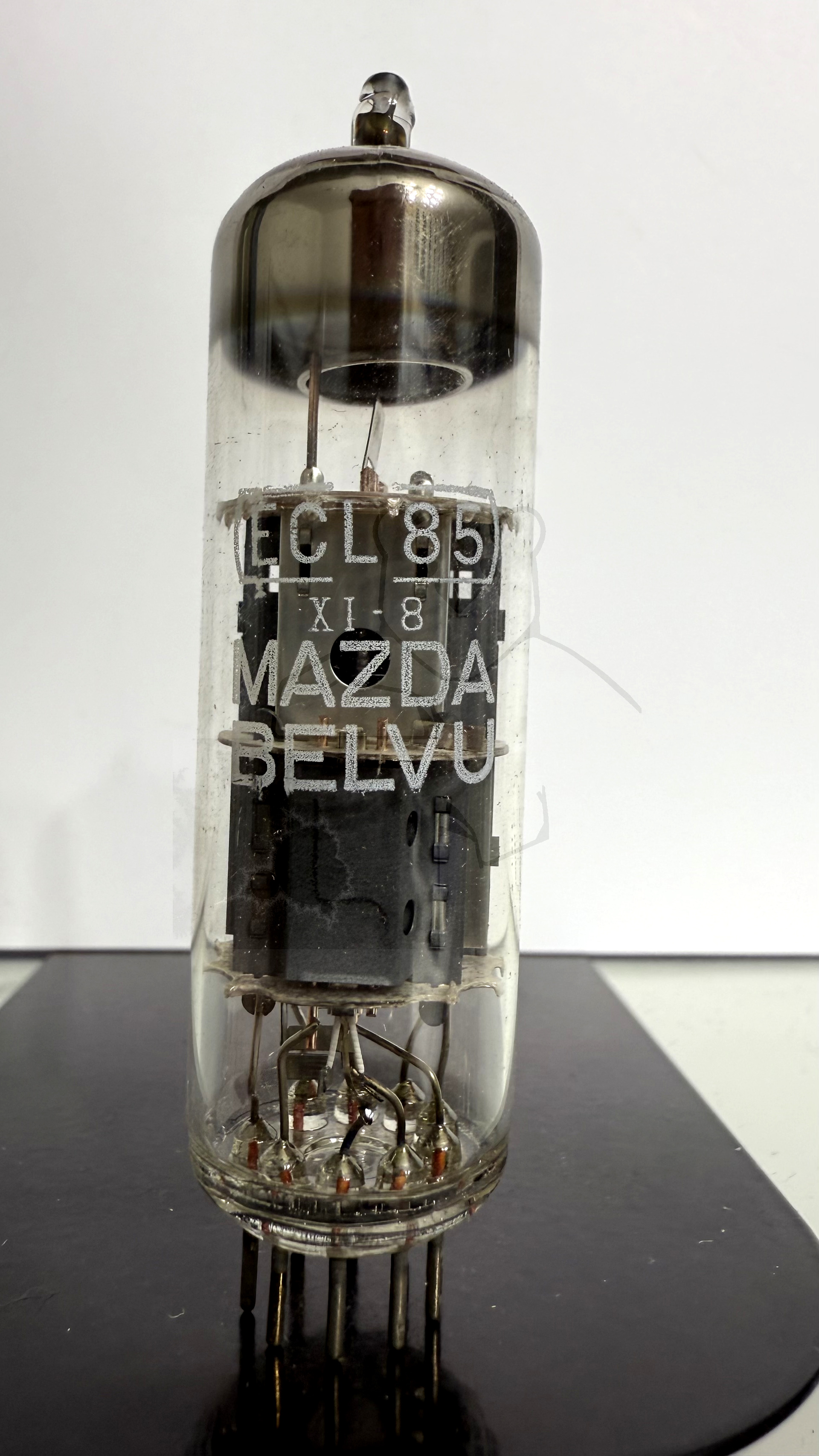

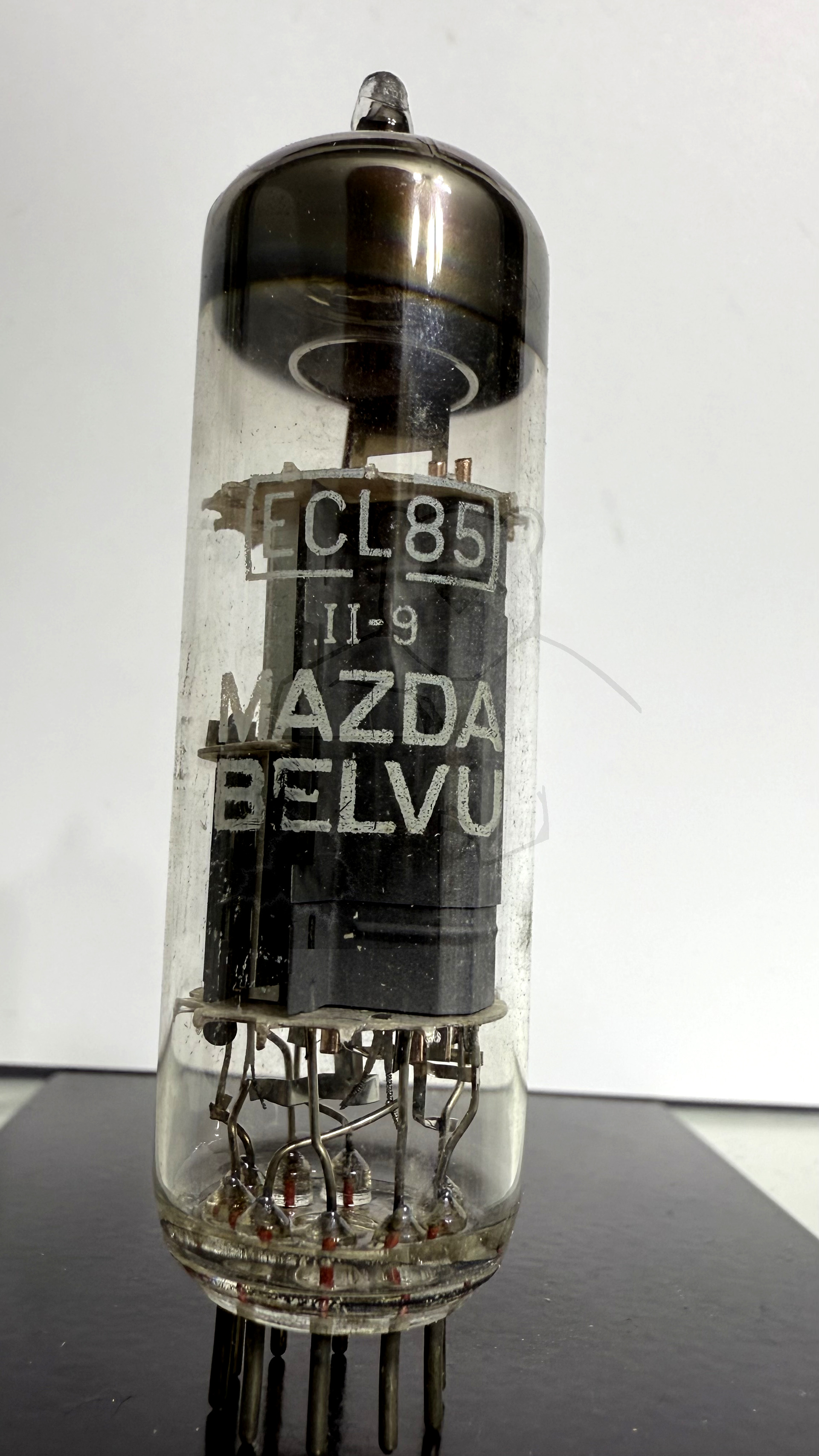

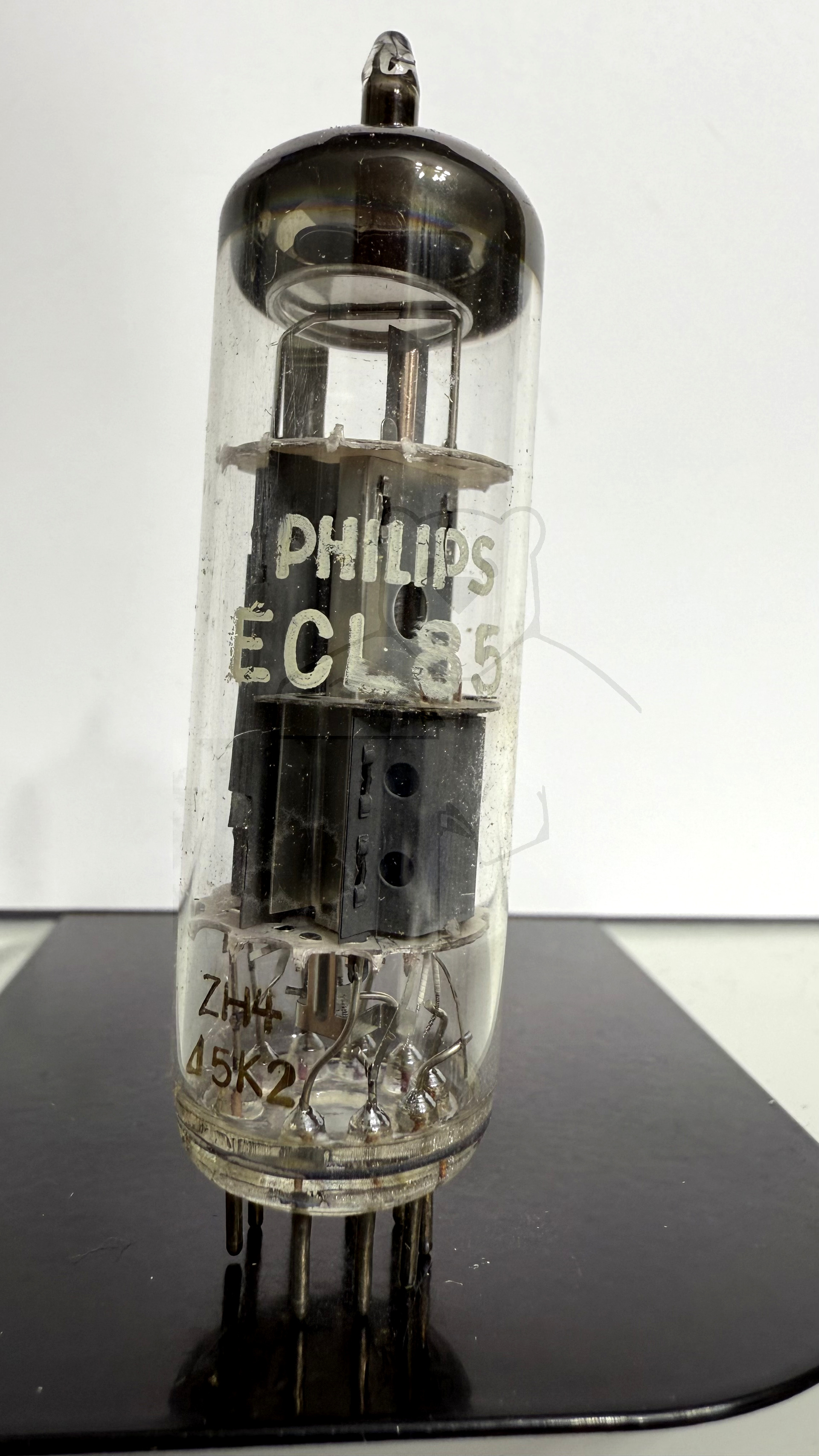

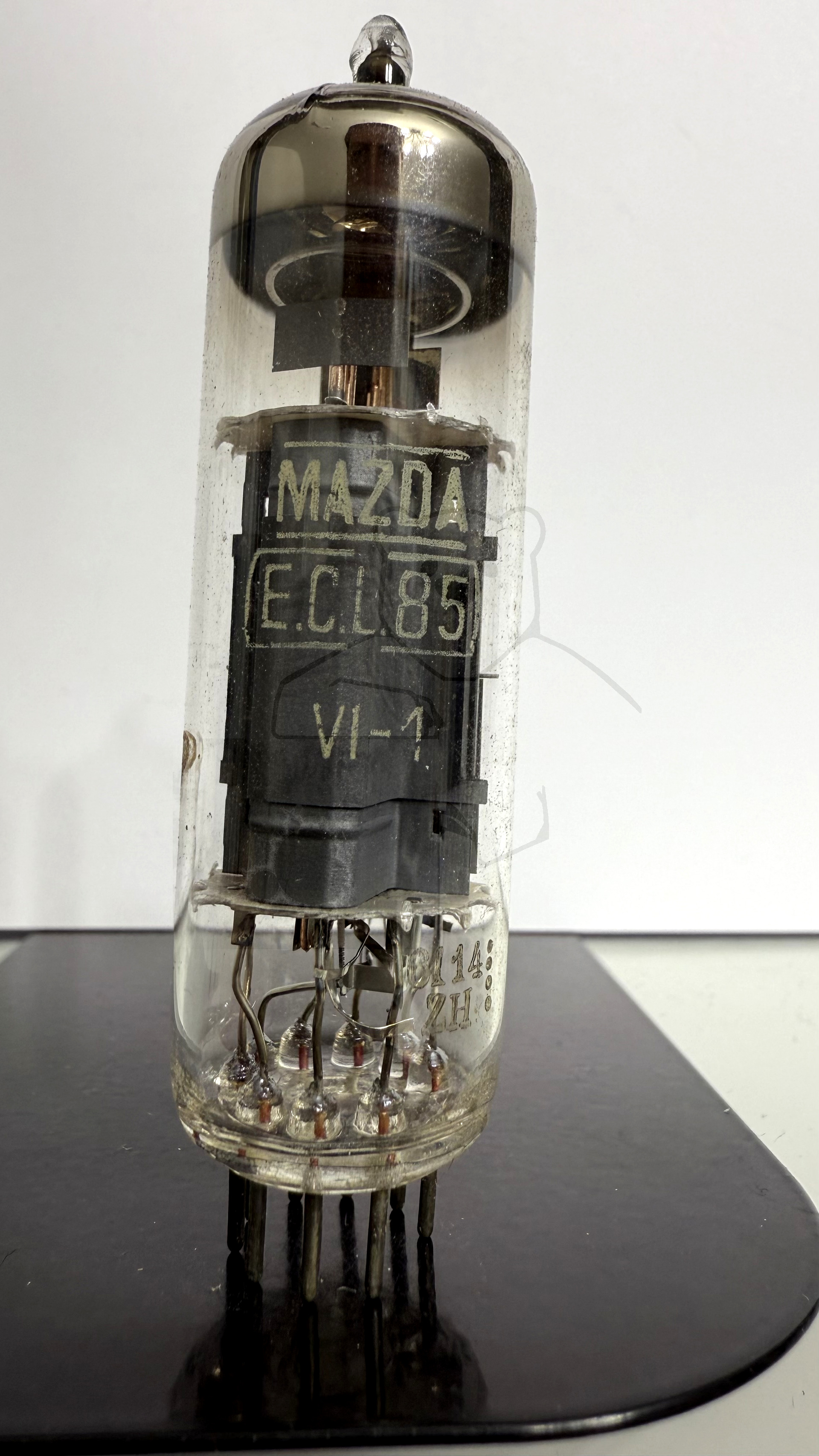

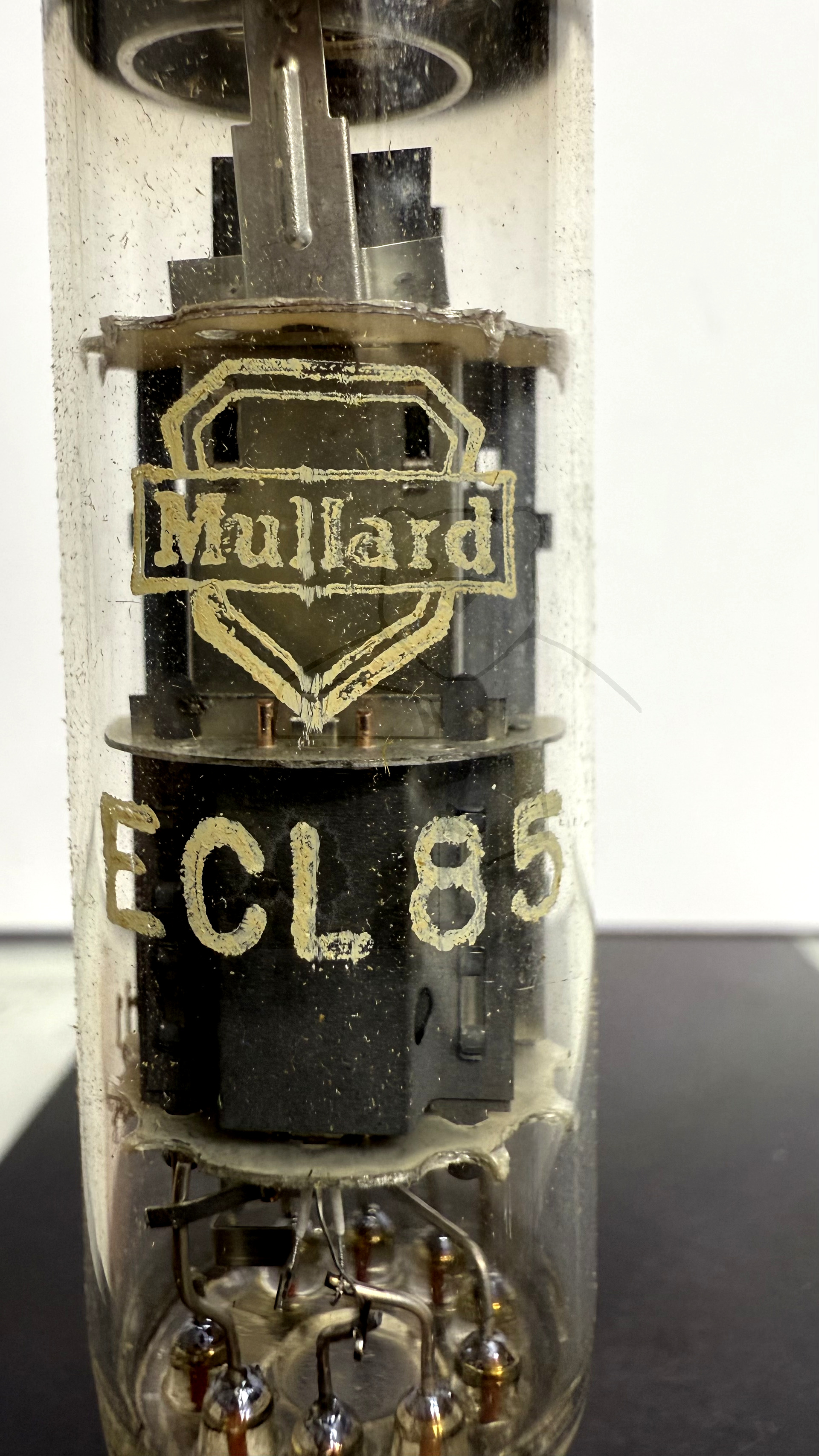

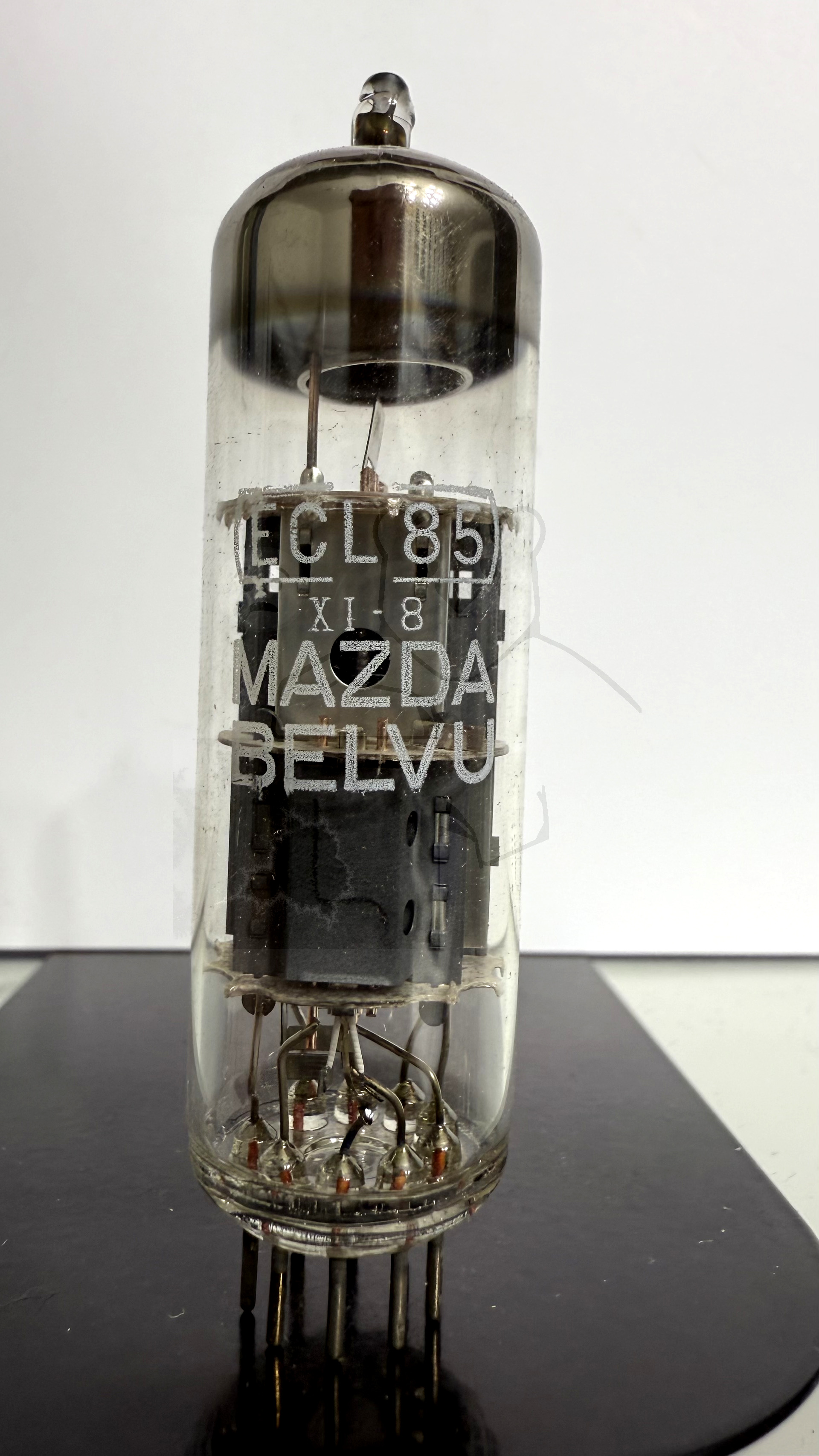

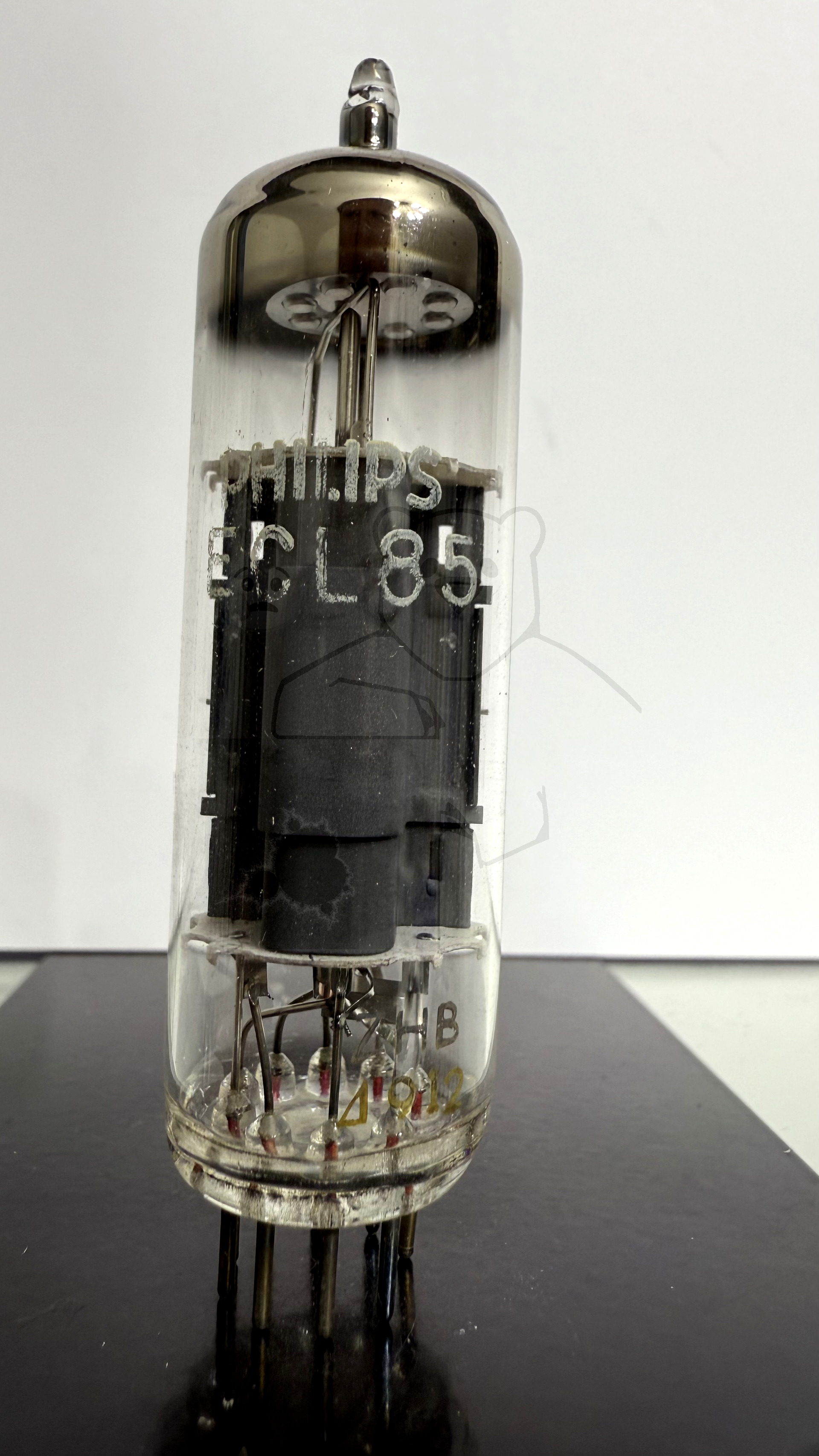

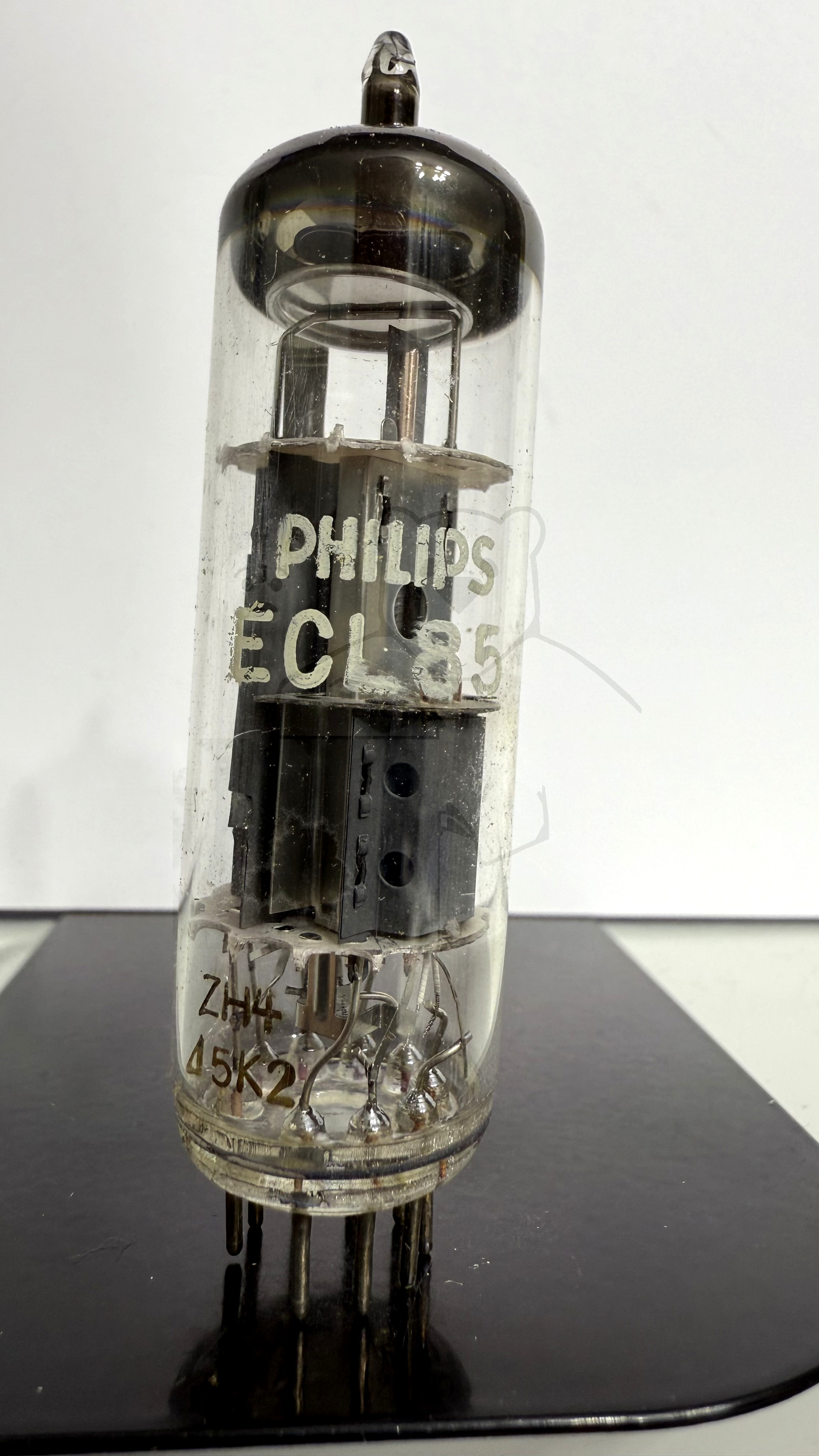

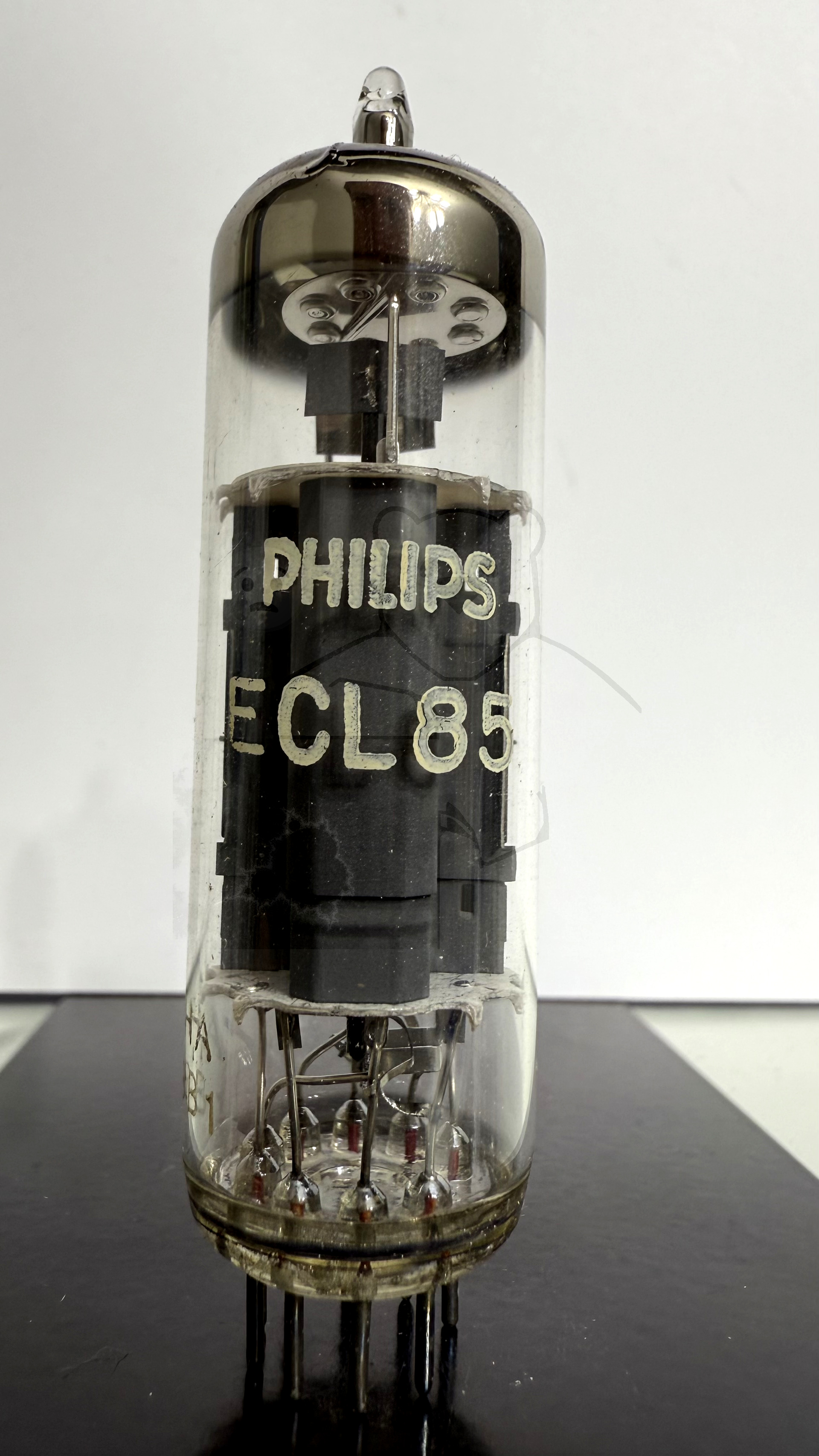

Daten und Bilder der Röhre: ECL85

🔎 Beschreibung der Röhre: ECL85

Name	ECL85
Vergleichsname	→ 6GV8
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,9
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 14:38:18

🔎 Beschreibung der Systeme für die Röhre: ECL85

	System 1	System 2
Kathode	3	8
Gitter 1	2	9
Gitter 2		7
Gitter 3		8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	8	8
Funktion	→ Vertikalablenkung	→ Vertikalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

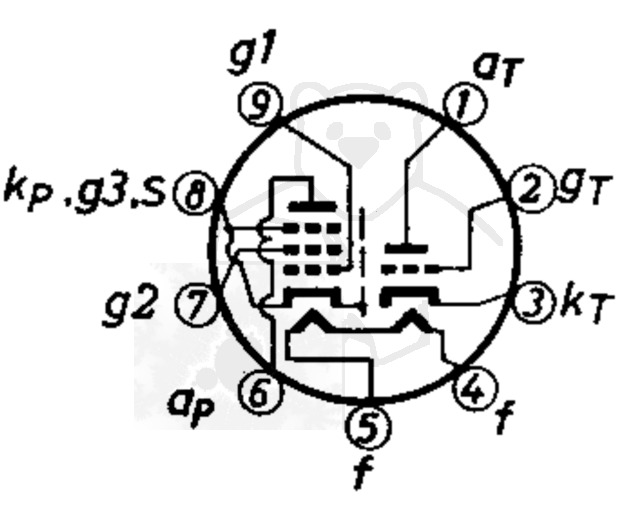

🔎 Sockelschaltung der ECL85

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: ECL85
Datenblatt ECL85 La Radiotechnique [www.tubedata.info].pdf (312 kB)
Datenblatt ECL85 Mazda Belvu [www.tubedata.info].pdf (723 kB)
Datenblatt ECL85 Philips [www.tubedata.info].pdf (637 kB)
Pruefkarte ECL85 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)
Pruefkarte ECL85 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (214 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
