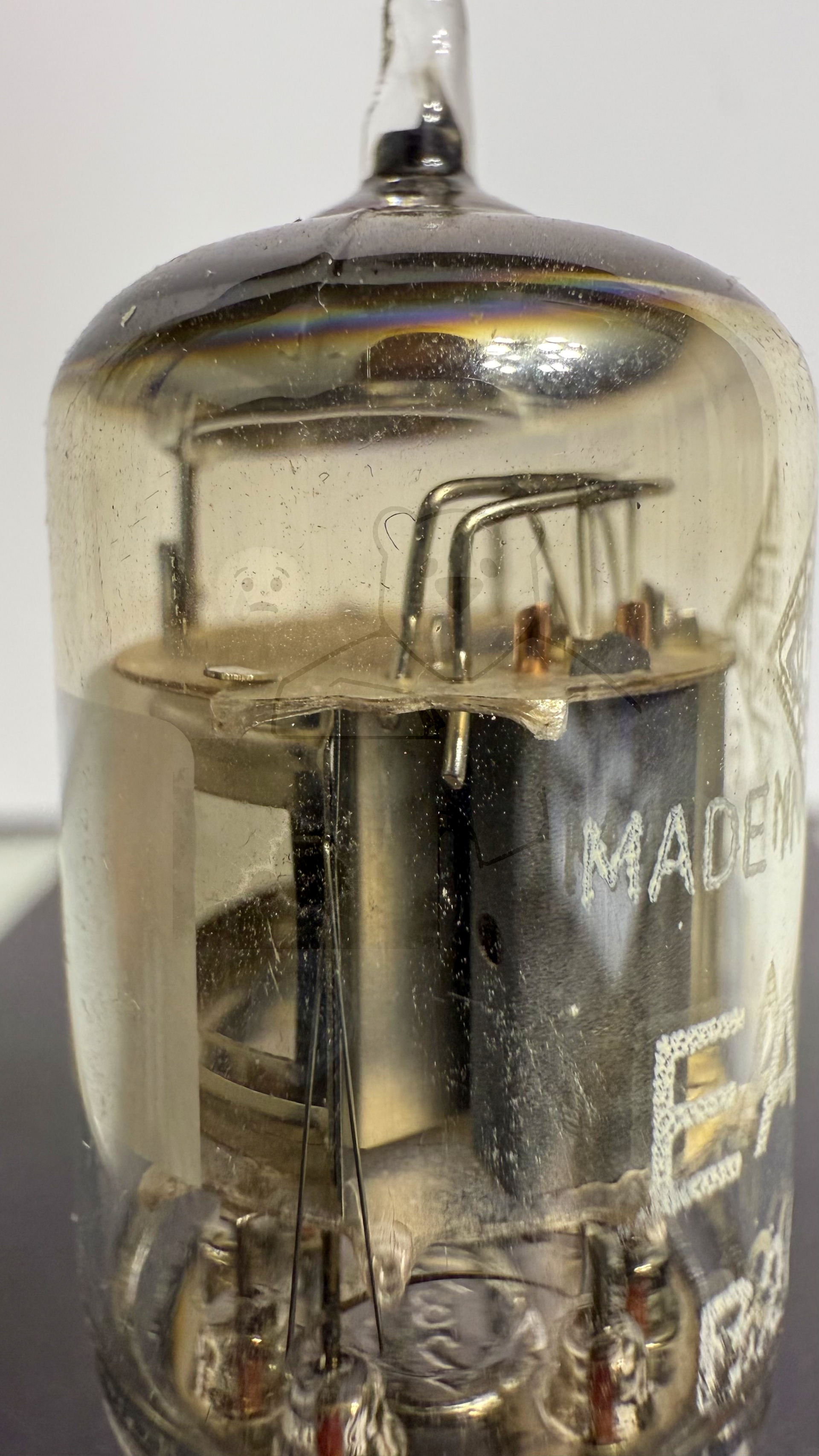

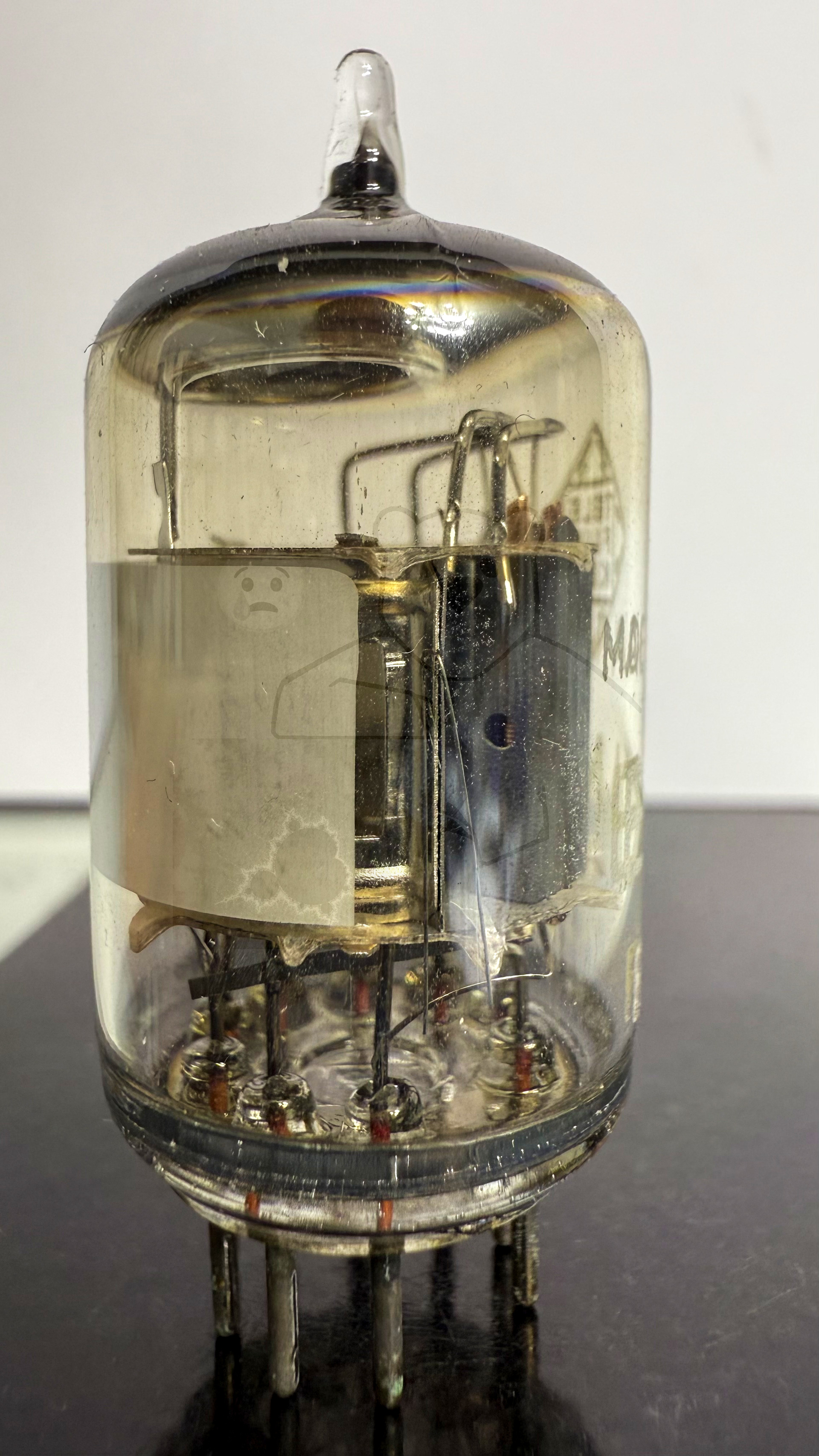

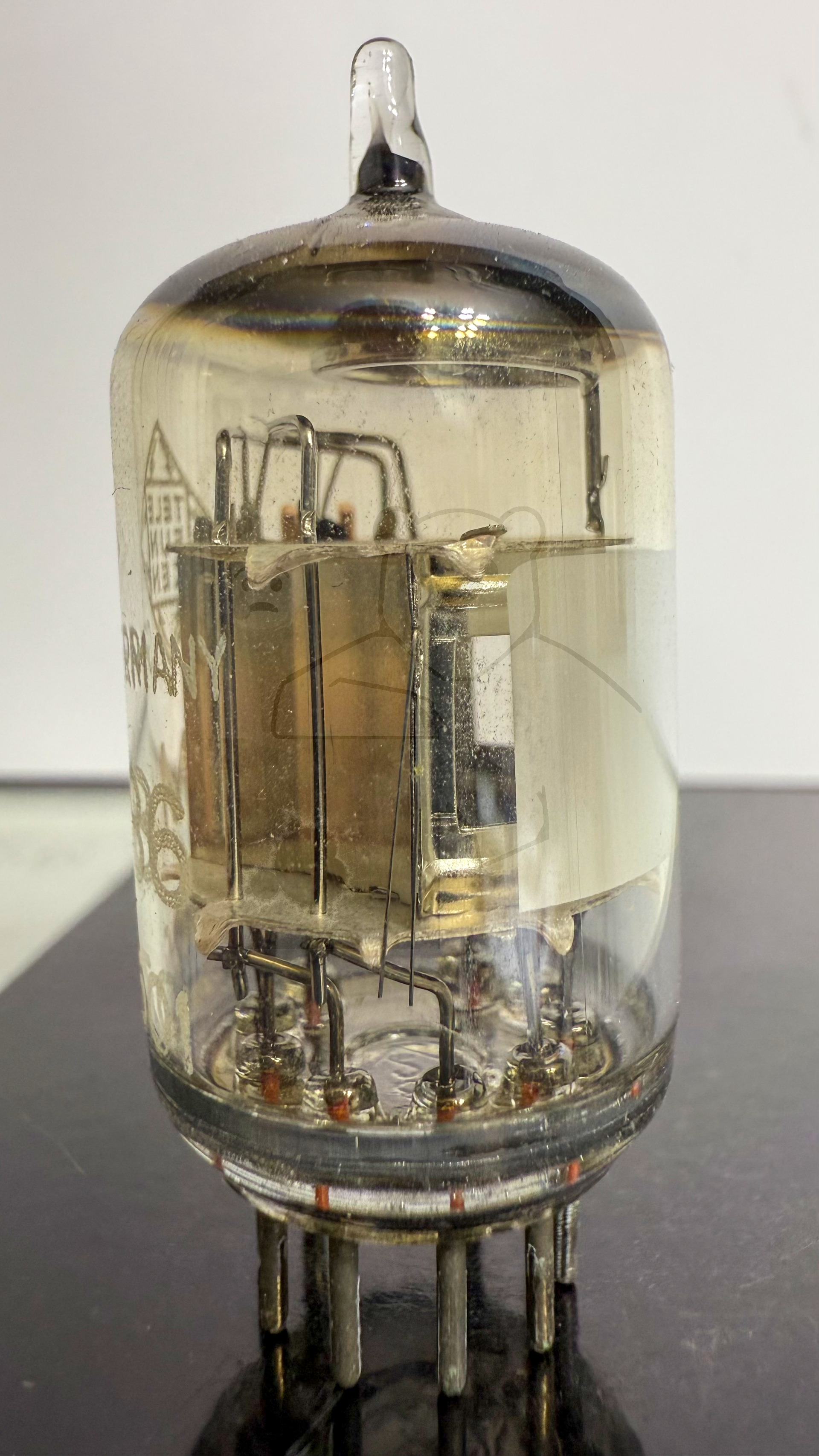

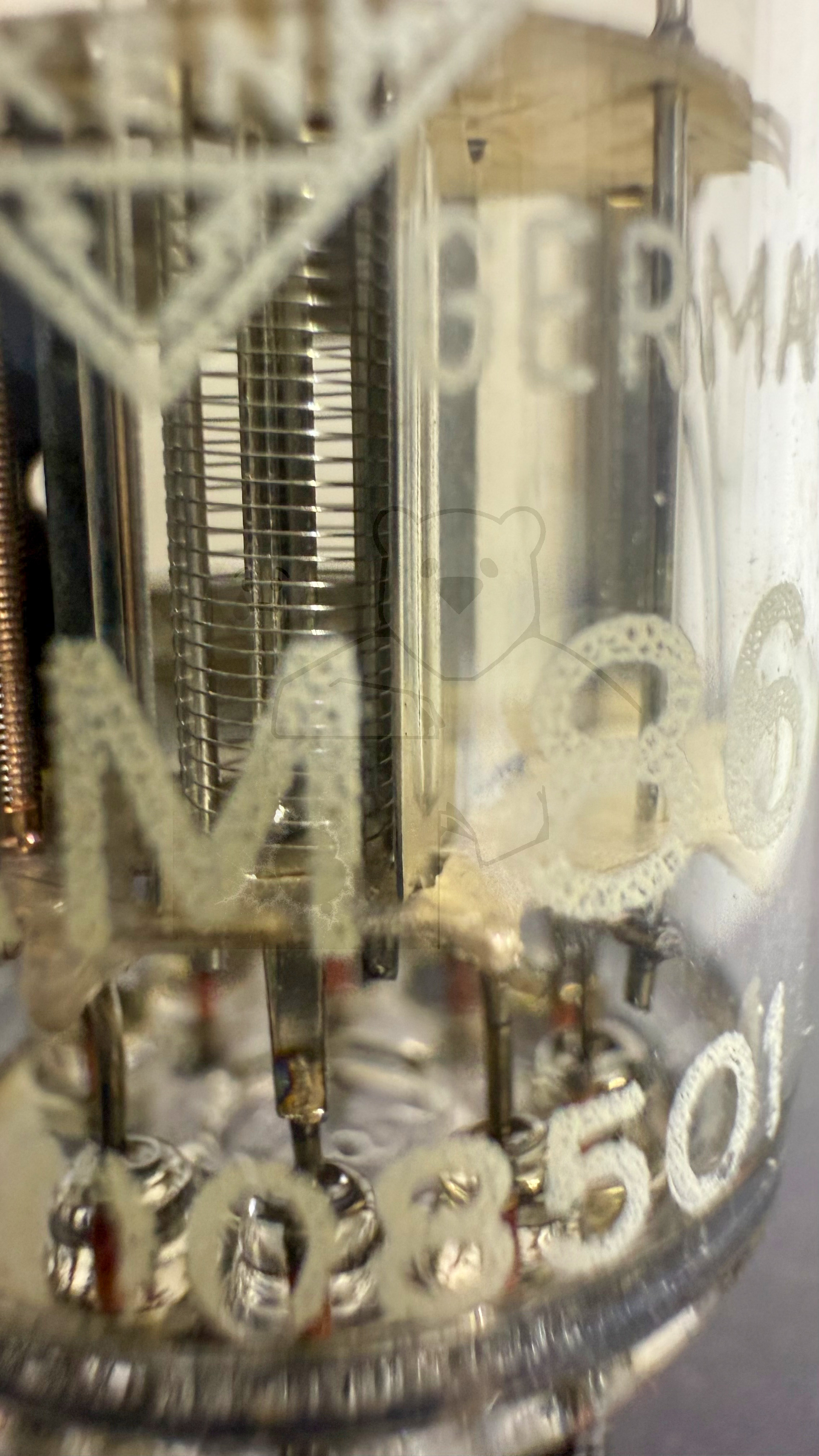

Daten und Bilder der Röhre: EAM86

🔎 Beschreibung der Röhre: EAM86 Inventarnummer: 06951

Name	→ EAM86 📺 Mit Video
Vergleichsname	6GX8
Hersteller	→ Telefunken (Mit Raute im Boden)
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode

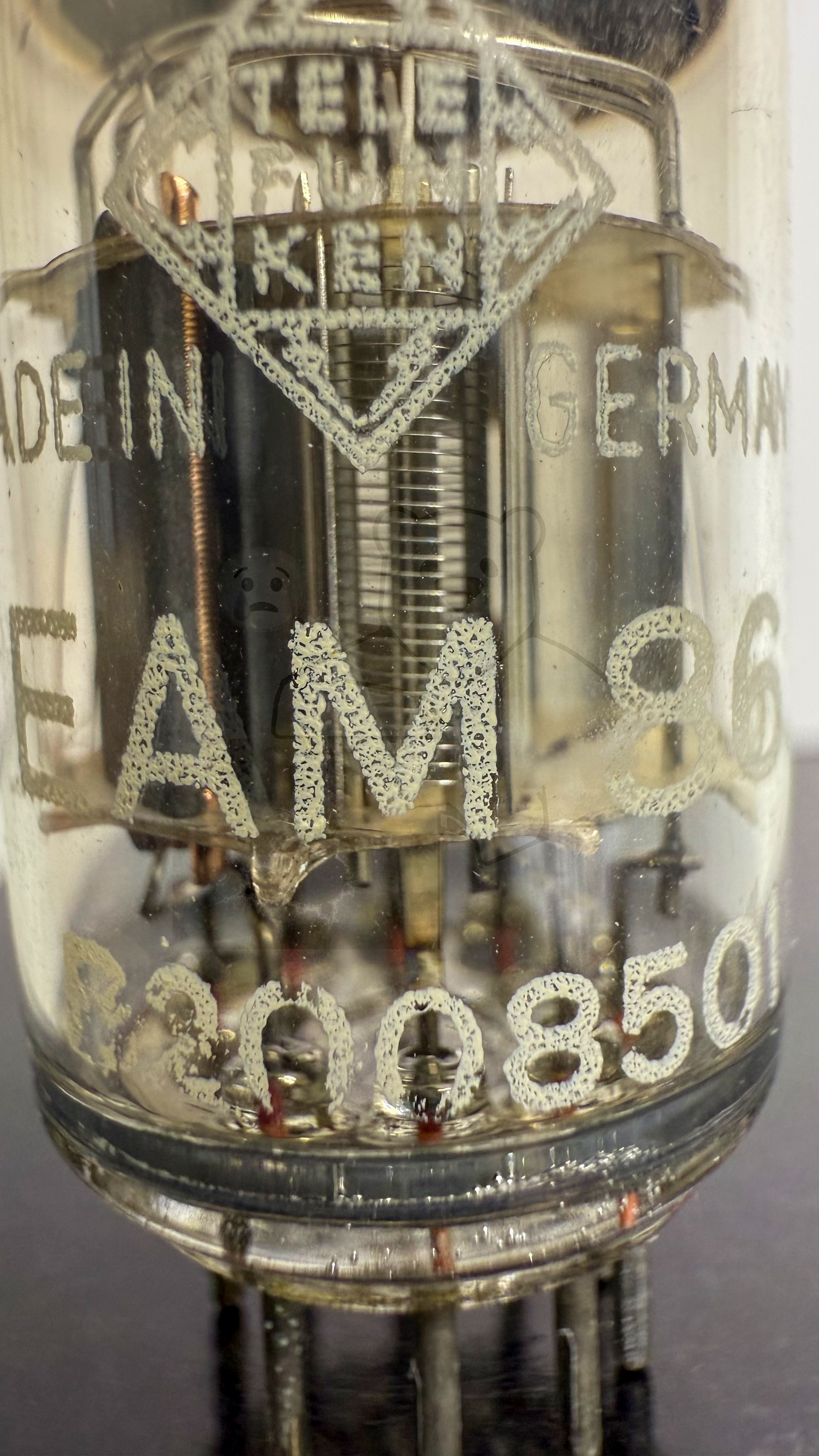

Serien Nummer	B2008501
Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S112

🔎 Beschreibung der Systeme für die Röhre: EAM86

	System 1	System 2
Kathode	9	3
Gitter 1	8
Gitter 2	6 (Steg)
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	2
Anode 2
Leuchtschirm	7
Heizung	4, 5	4, 5
Abschirmung

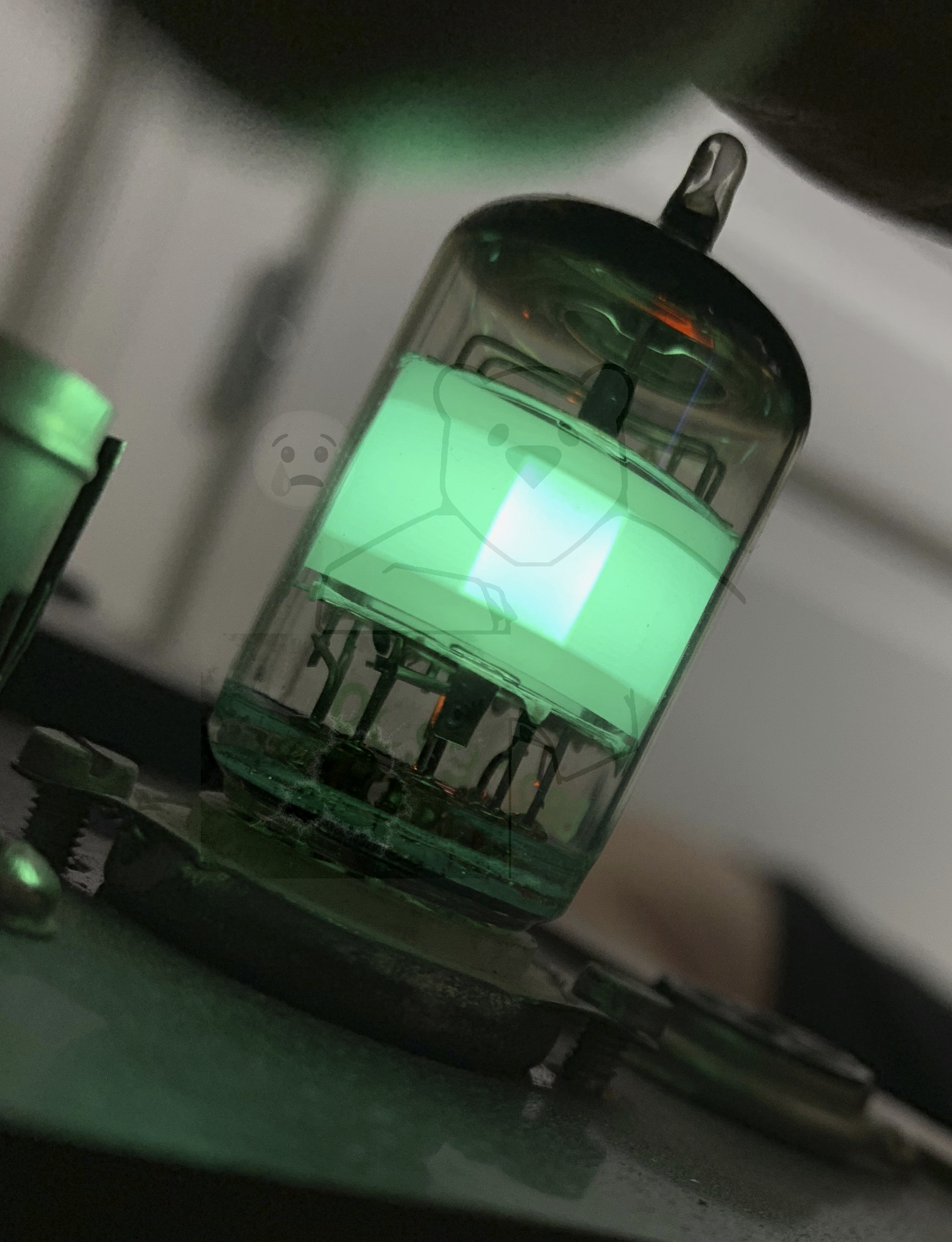

Funktion	→ Magisches Band	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EAM86

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu EAM86

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/pIzCJsljgzc (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: EAM86
Datenblatt EAM86 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (1598 kB)
Pruefkarte EAM86 - Karte 1 - Funke W19 Roehrenpruefer.pdf (170 kB)
Pruefkarte EAM86 - Karte 2 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte EAM86 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (129 kB)
Pruefkarte EAM86 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (109 kB)
