Daten und Bilder der Röhre: 180

🔎 Beschreibung der Röhre: 180 Inventarnummer: 06926

Name	→ 180
Vergleichsname	→ 80

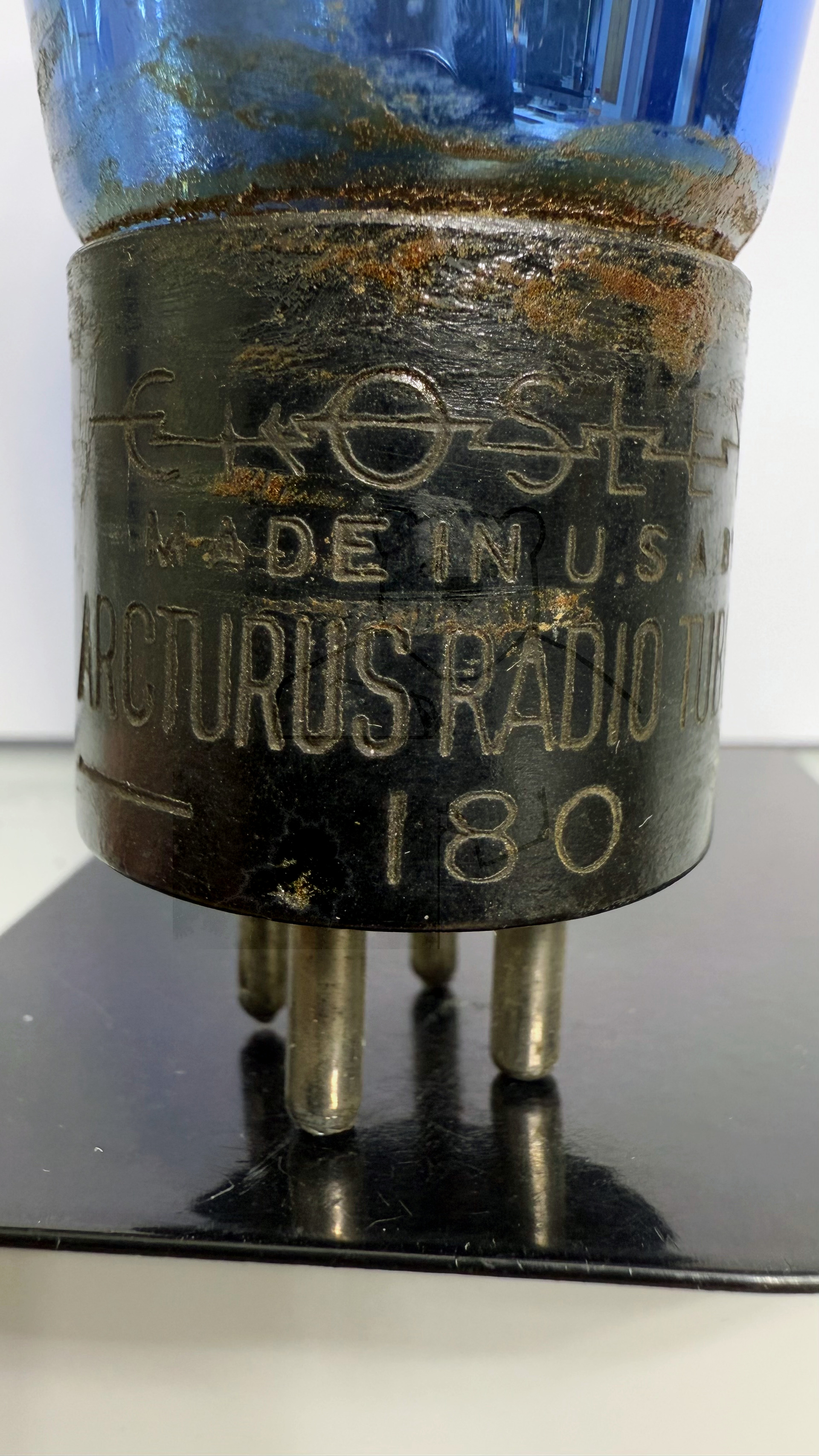

Hersteller	→ Arcturos Radio Tube
Heizspannung (Volt)	5
Heizstrom (Ampère)	2
Art der Heizung	Direkt

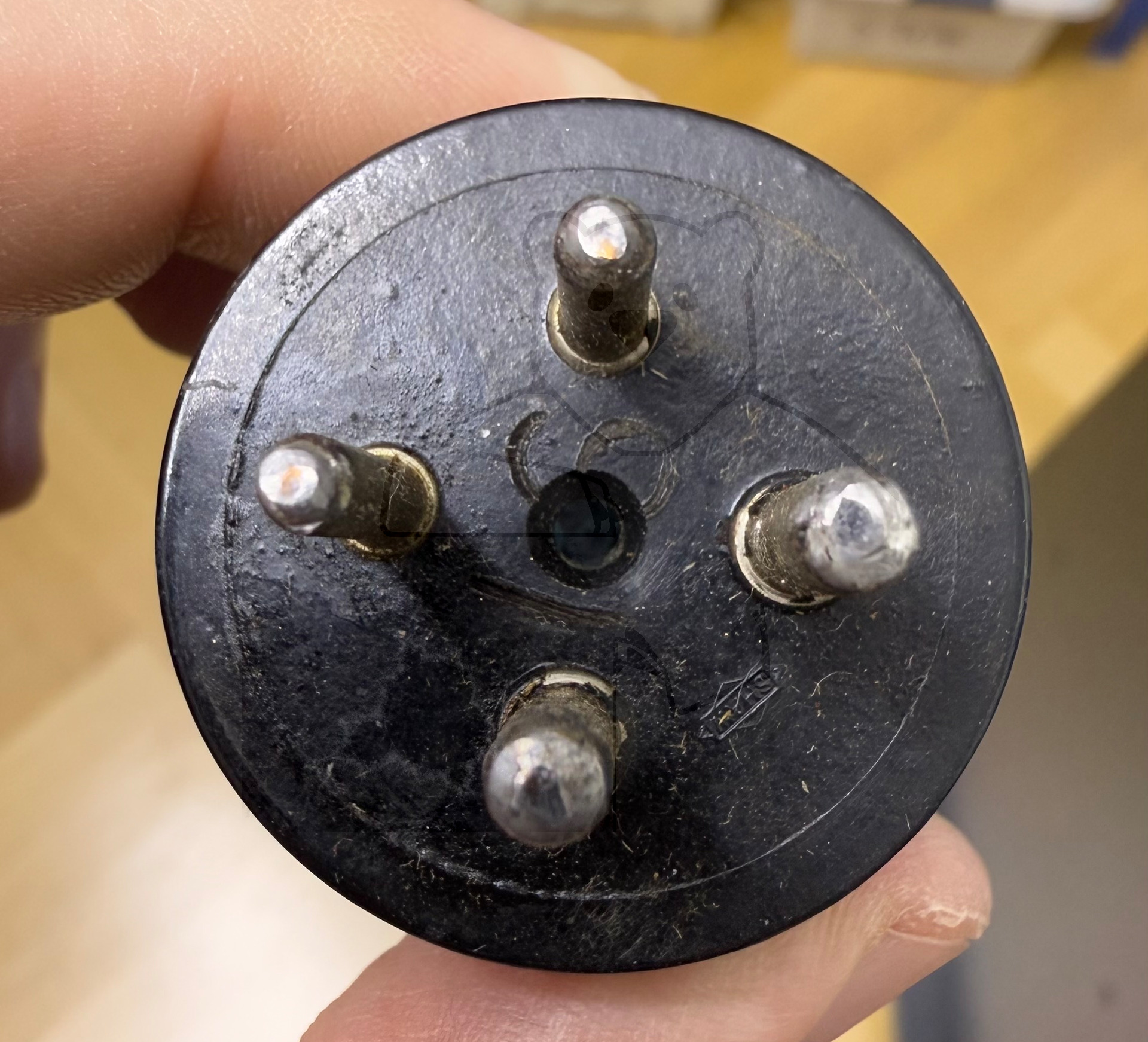

Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 4pol. → Liste aller Röhren mit: USA, Small, 4pol.

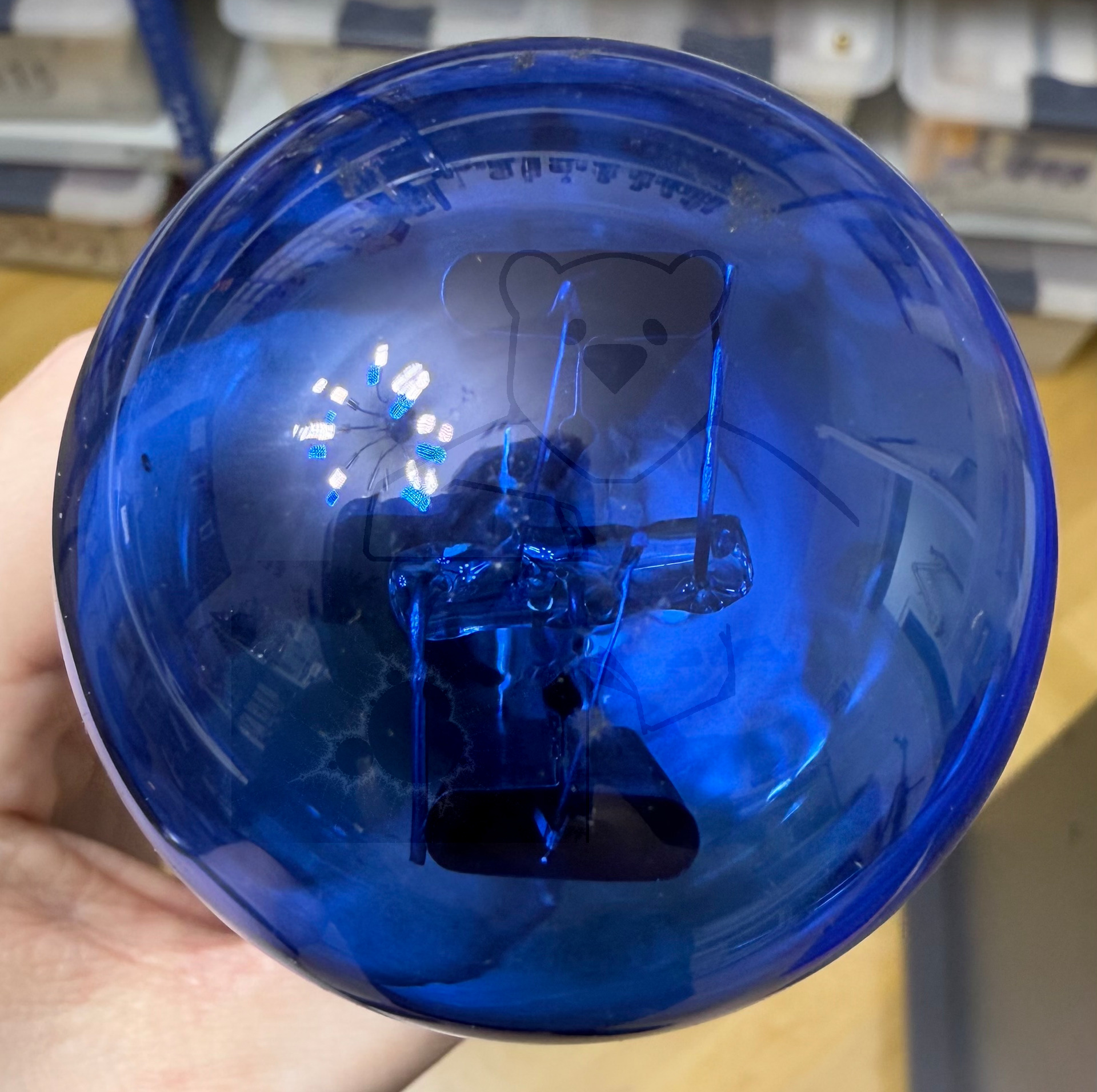

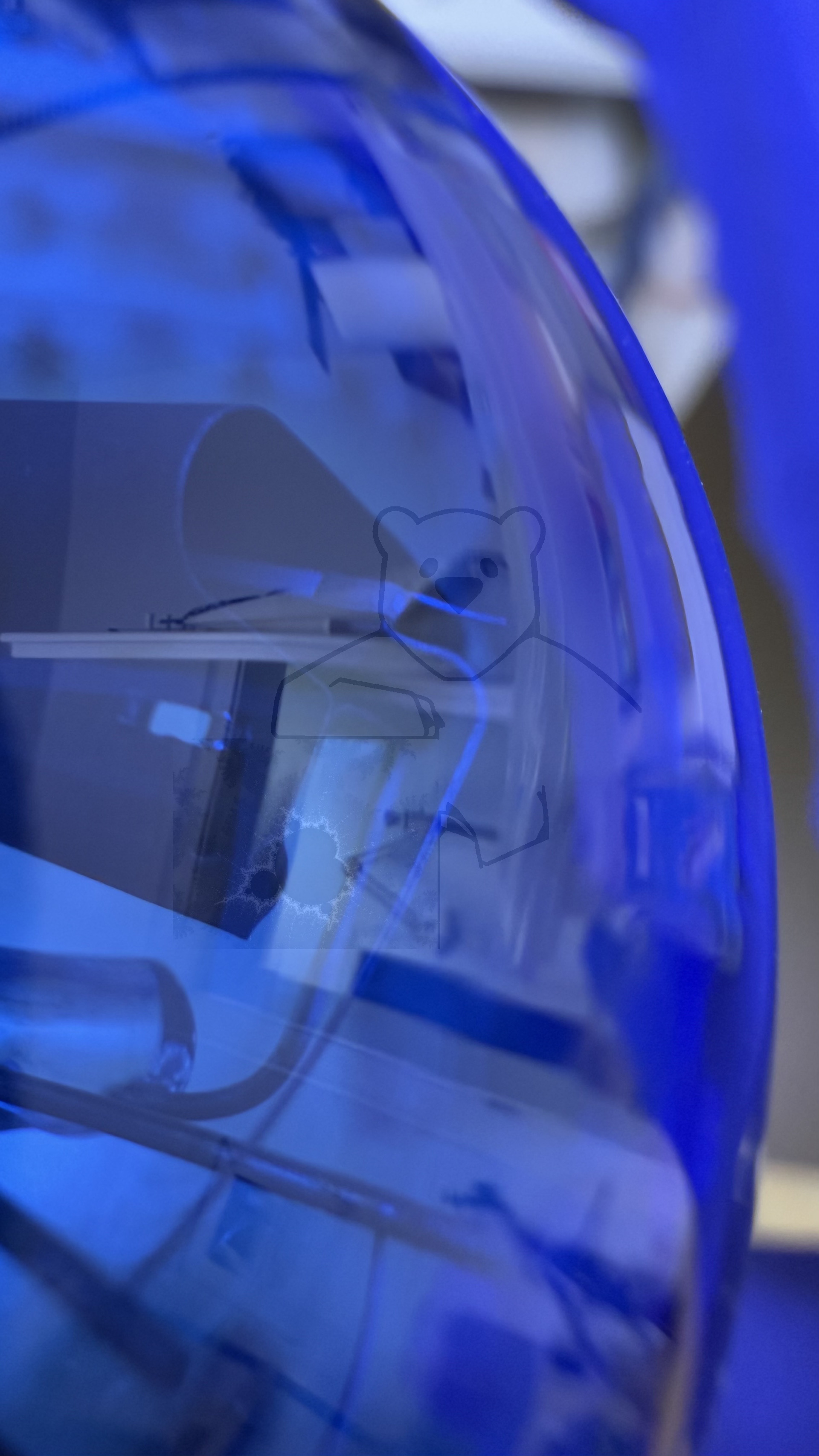

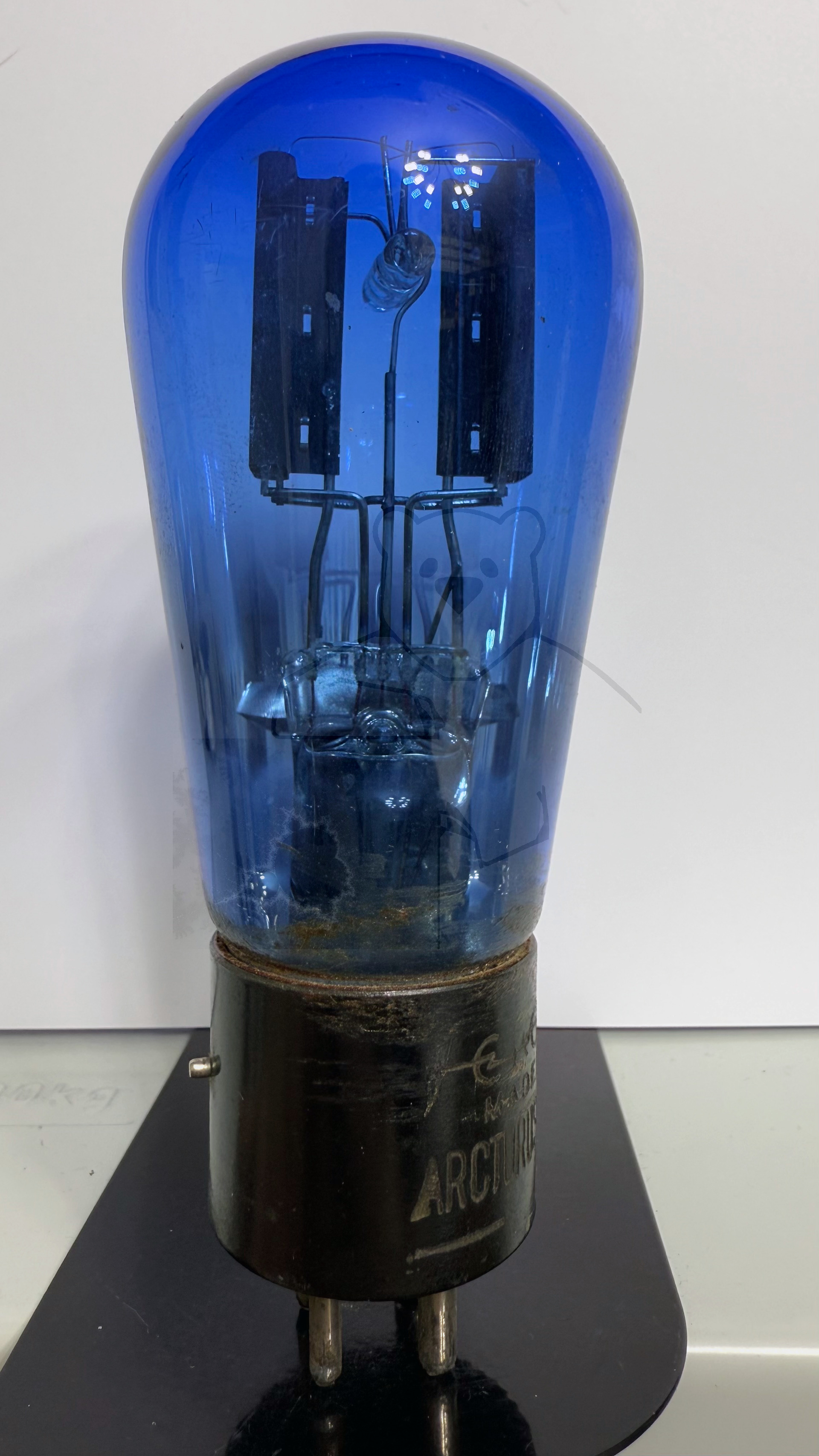

Informationen Röhrentyp	Röhre hat einen blauen Glaskolben
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

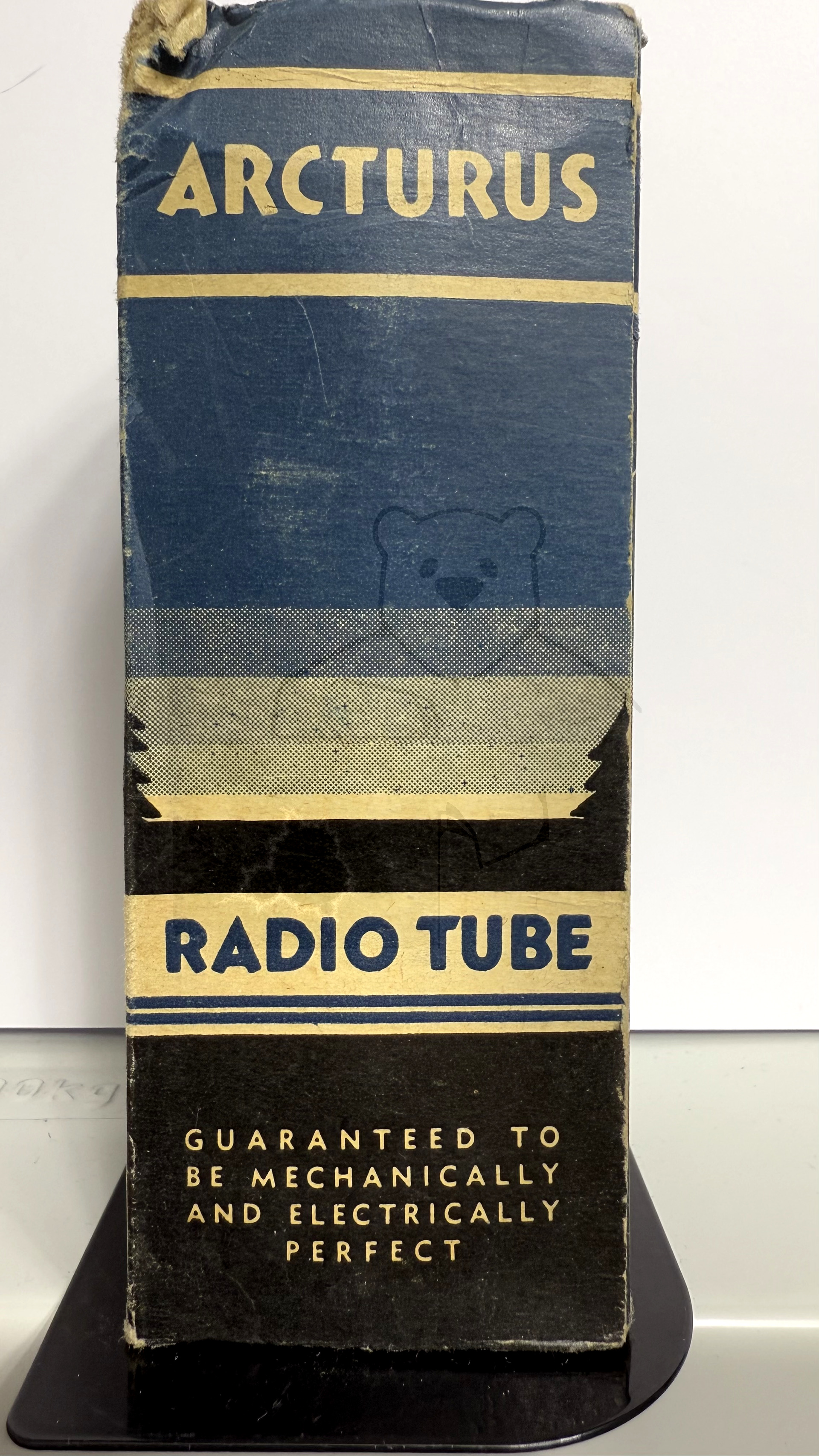

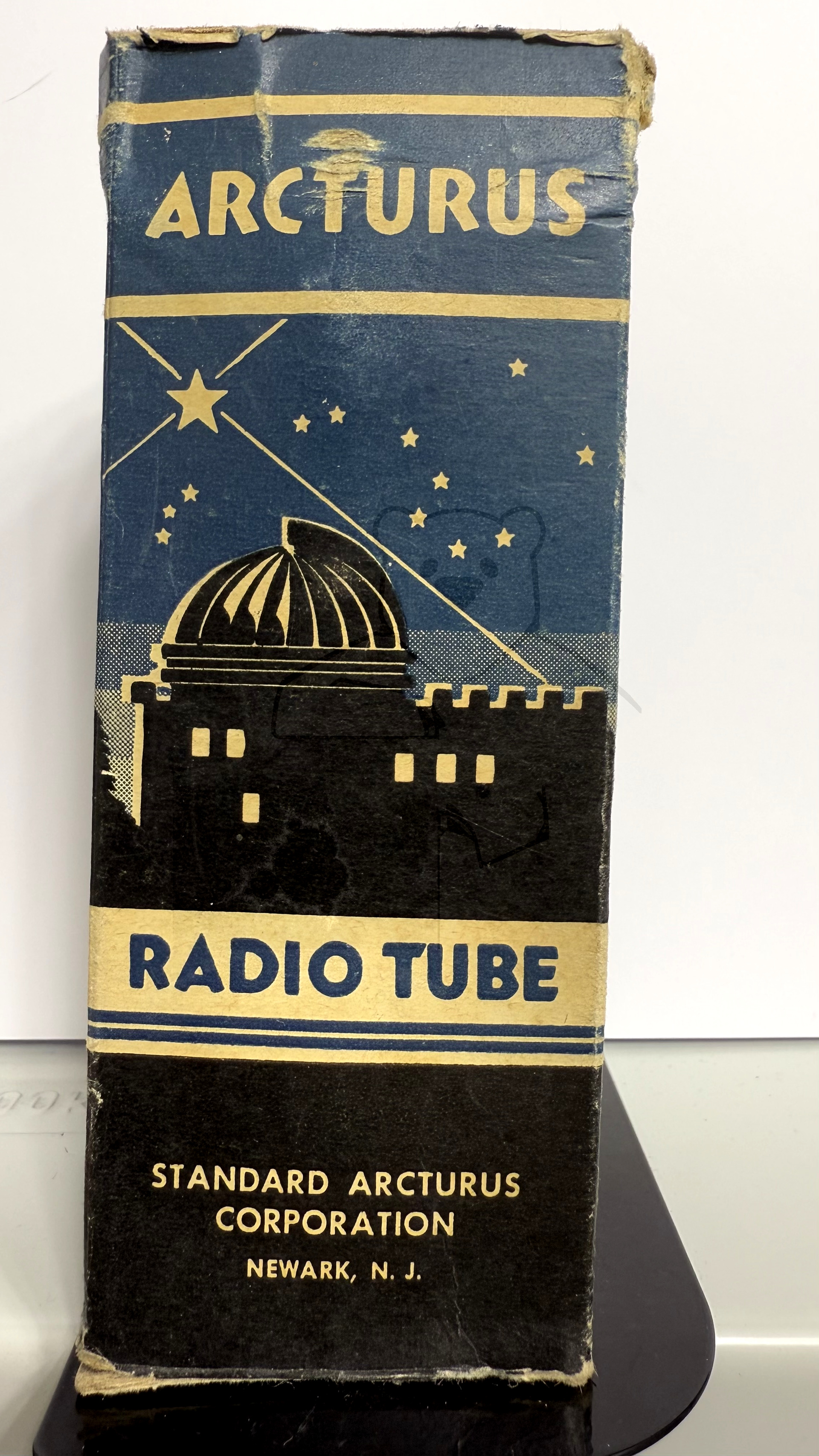

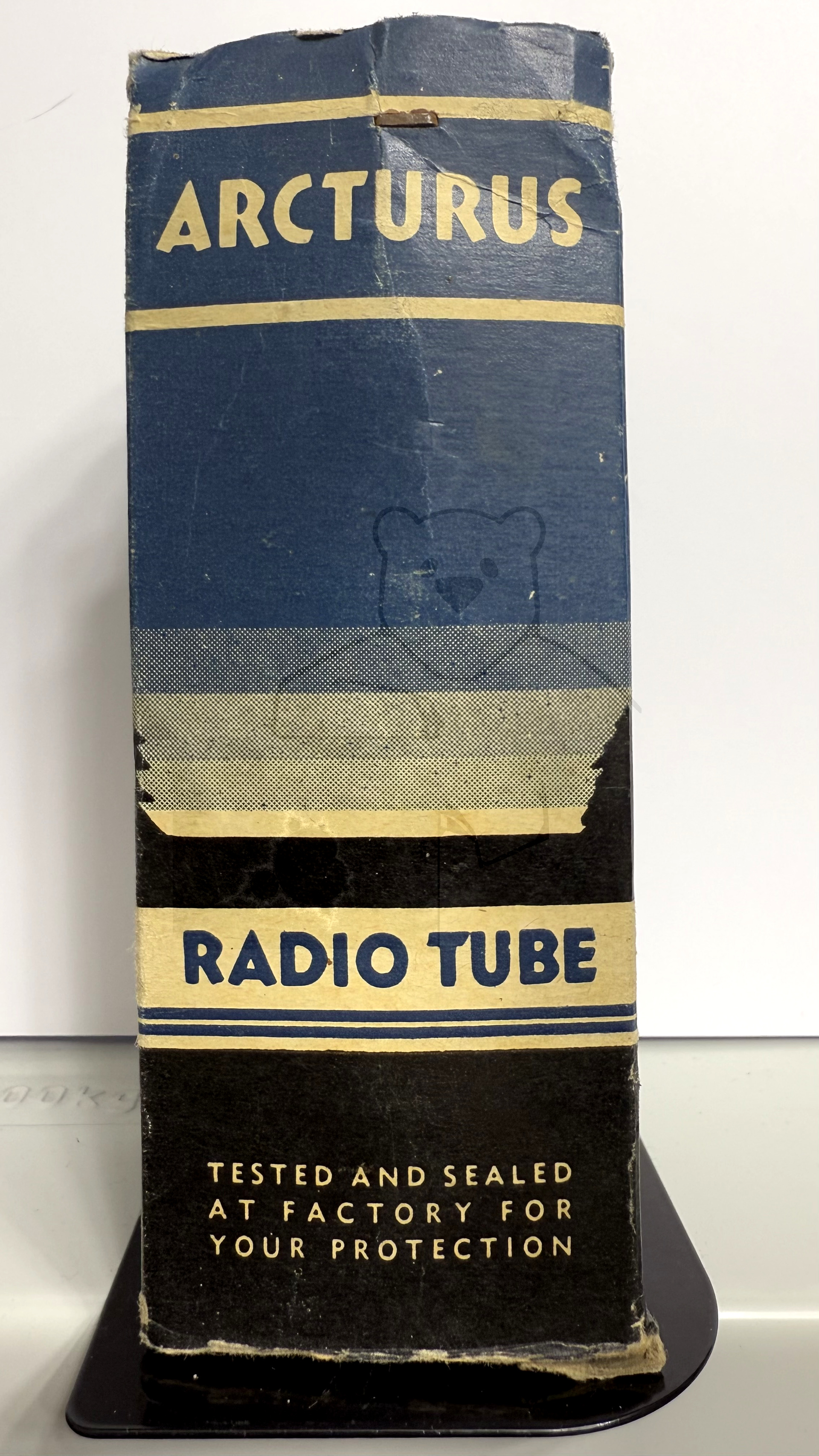

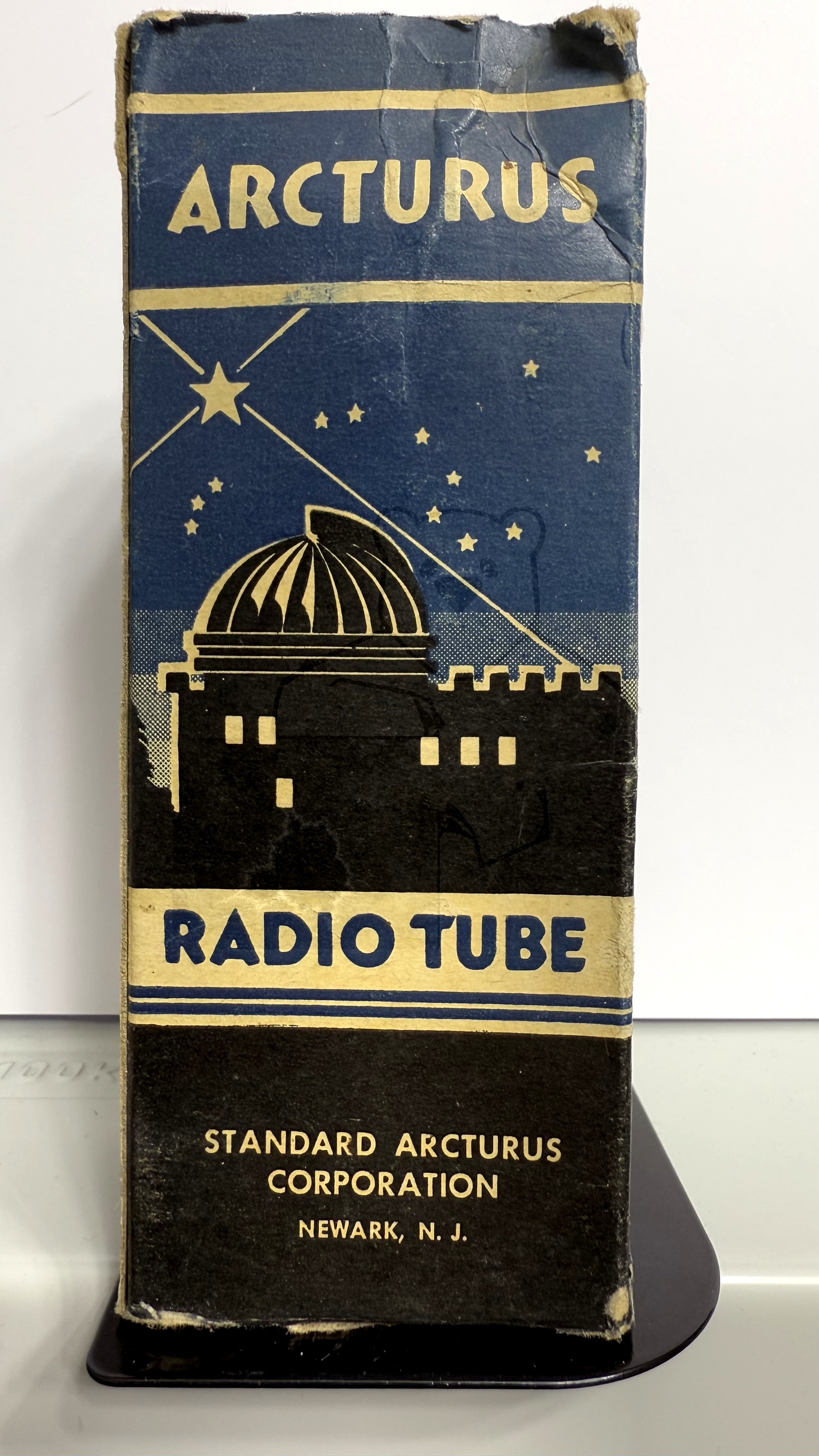

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S114

🔎 Beschreibung der Systeme für die Röhre: 180

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2	3
Leuchtschirm
Heizung	1, 2
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

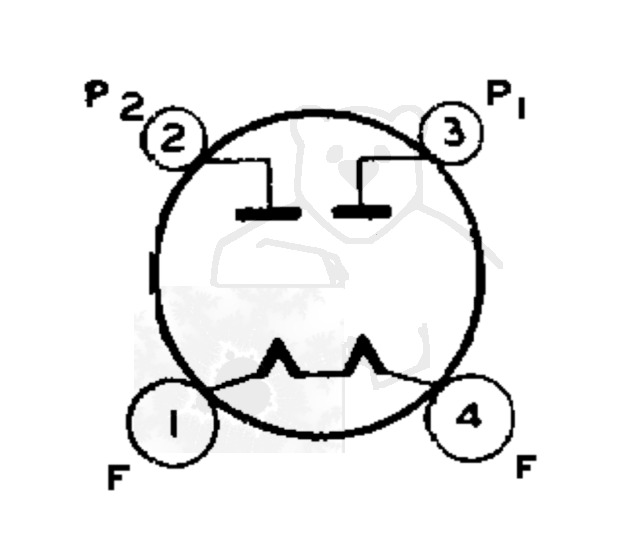

🔎 Sockelschaltung der 180

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 180
Pruefkarte 18042 - Funke W19 Roehrenpruefer.pdf (147 kB)
Pruefkarte 18046 18045 - Funke W19 Roehrenpruefer.pdf (143 kB)
Datenblatt 80 Cunningham [www.tubedata.info].pdf (128 kB)
Datenblatt 80 RCA.pdf (88 kB)
Datenblatt 80 Sylvania Version 1.pdf (1146 kB)

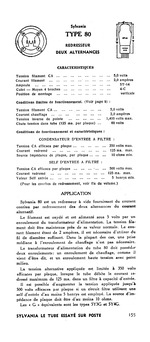

Datenblatt 80 Sylvania Version 2 [www.tubedata.info].pdf (127 kB)
Datenblatt 80 Tung-Sol [www.tubedata.info].pdf (110 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
