Daten und Bilder der Röhre: 80

🔎 Beschreibung der Röhre: 80

Name	80
Vergleichsname	→ 180
Heizspannung (Volt)	5
Heizstrom (Ampère)	2
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 4pol. → Liste aller Röhren mit: USA, Small, 4pol.
Zusätzliche Informationen
Letzte Änderung	06.06.2018 21:18:01

🔎 Beschreibung der Systeme für die Röhre: 80

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2	3
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

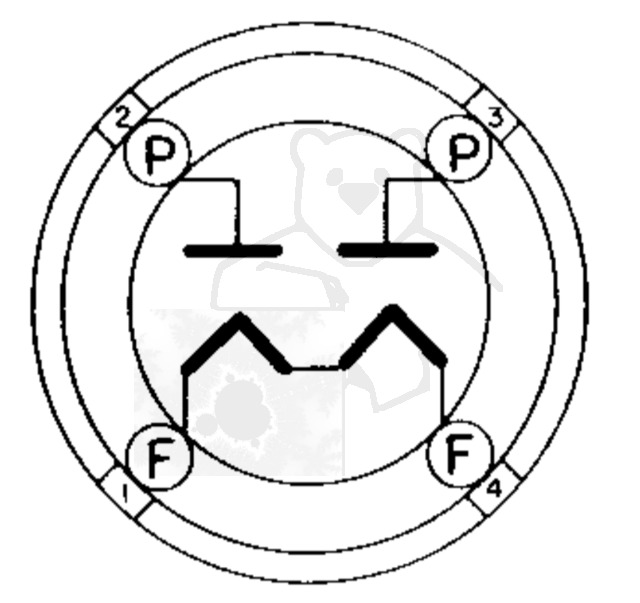

🔎 Sockelschaltung der 80

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 80
Datenblatt 80 Cunningham [www.tubedata.info].pdf (128 kB)
Datenblatt 80 RCA.pdf (88 kB)
Datenblatt 80 Sylvania Version 1.pdf (1146 kB)
Datenblatt 80 Sylvania Version 2 [www.tubedata.info].pdf (127 kB)
Datenblatt 80 Tung-Sol [www.tubedata.info].pdf (110 kB)
Pruefkarte 80 38080 VT80 - Neuberger RPM370 Roehrenmessgeraet.pdf (240 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: 80

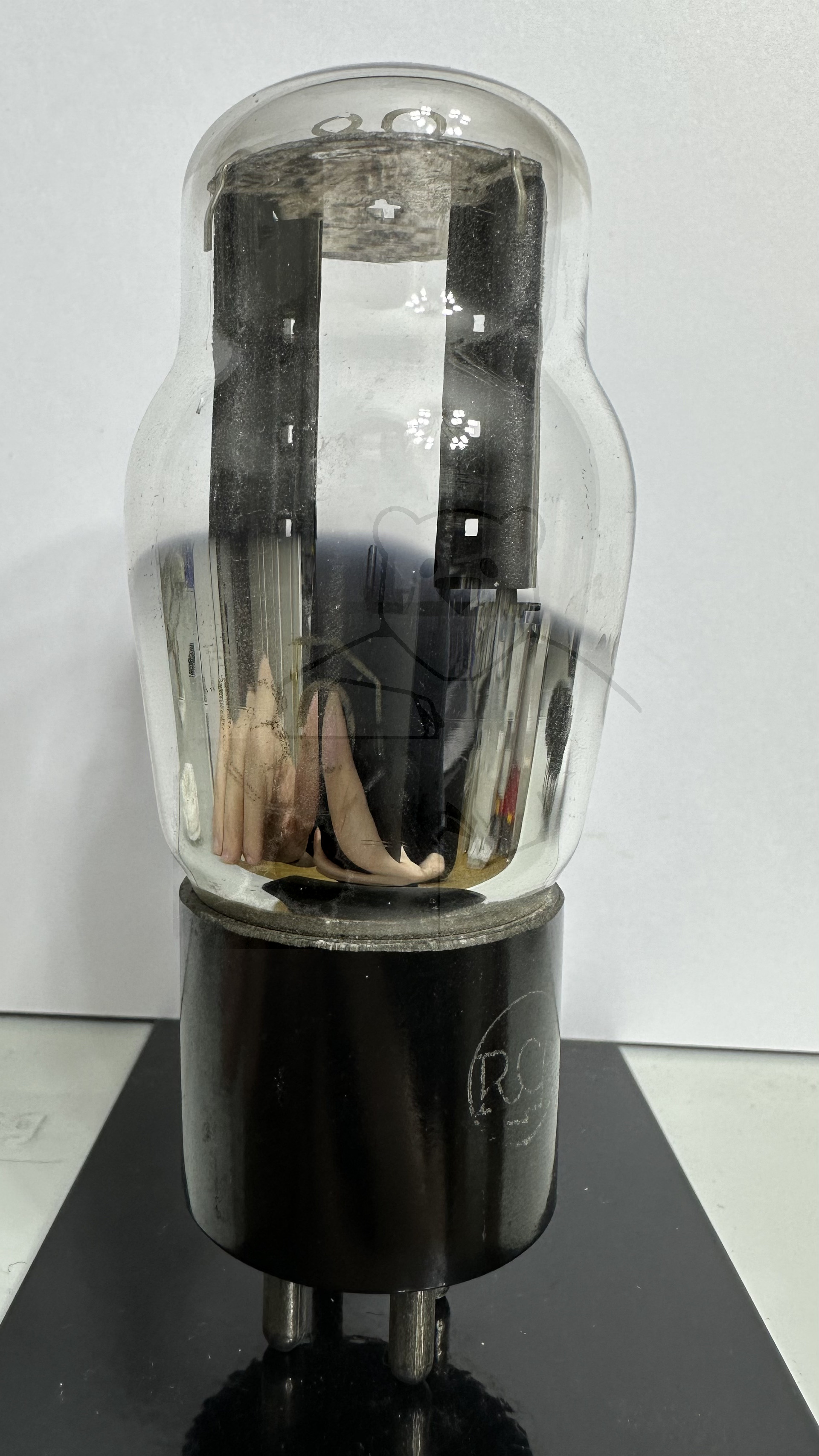

Röhre 80 #4650 Bild 1

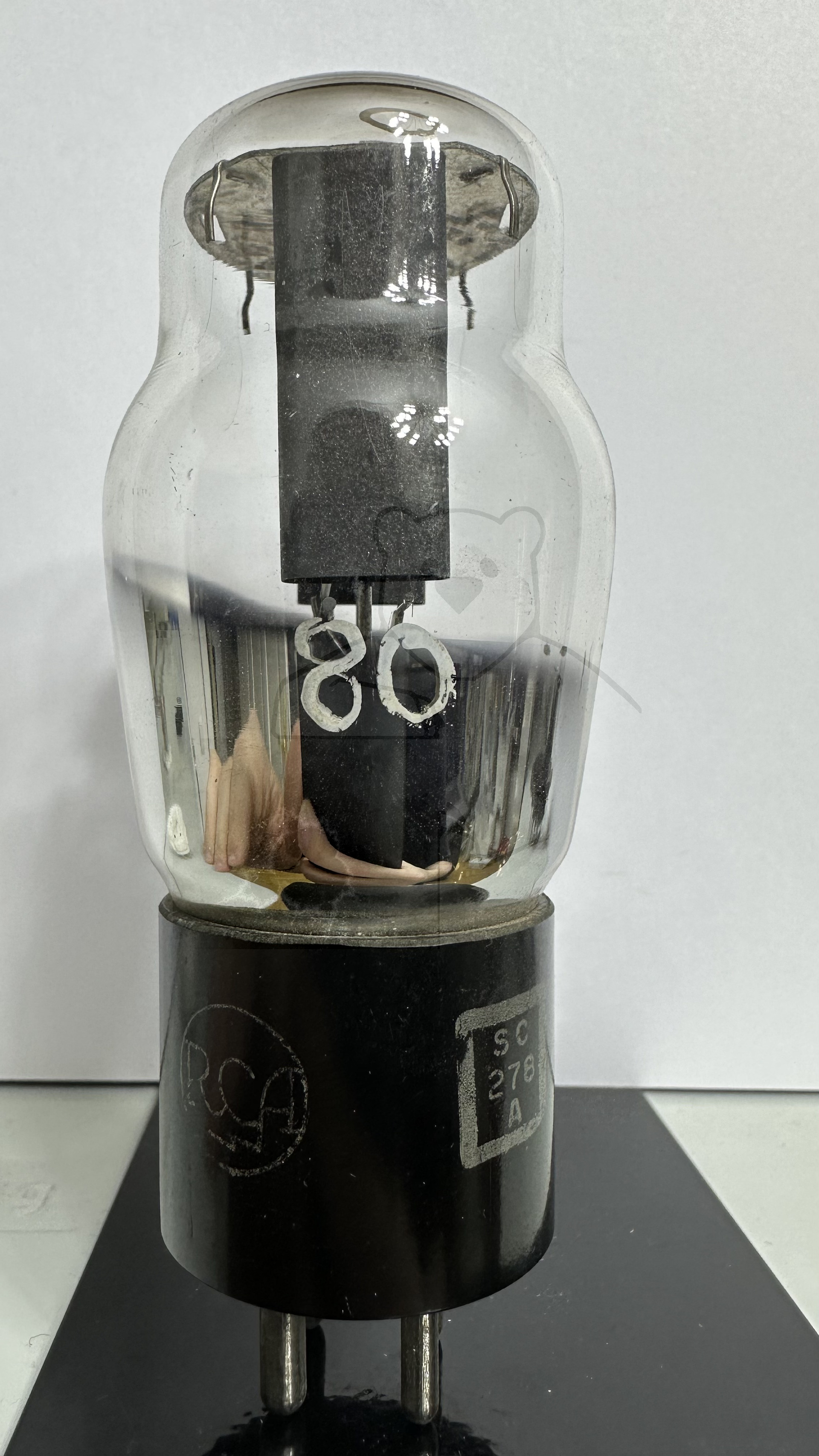

Röhre 80 #4650 Bild 2

🔎 Alle Röhren vom Typ 80 in der Sammlung

→ 80 Inventar: 04650 Hersteller: → RCA
