đ Beschreibung der Röhre: VF3 Inventarnummer: 06857
| Name | â VF3 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 55 |
| Heizstrom (AmpĂšre) | 0,05 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | |
| Informationen | Zusatzstempel: 'K' |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | 1644 |
| Verpackung | Versiegelte Originalverpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S114 |
đ Beschreibung der Systeme fĂŒr die Röhre: VF3
| System 1 | |
| Kathode | 4 |
| Gitter 1 | Kappe |
| Gitter 2 | 7 |
| Gitter 3 | 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | 1 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der VF3
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: VF3
Pruefkarte VF3 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte VF3 - Neuberger RPM370 Roehrenmessgeraet.pdf (190 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: VF3

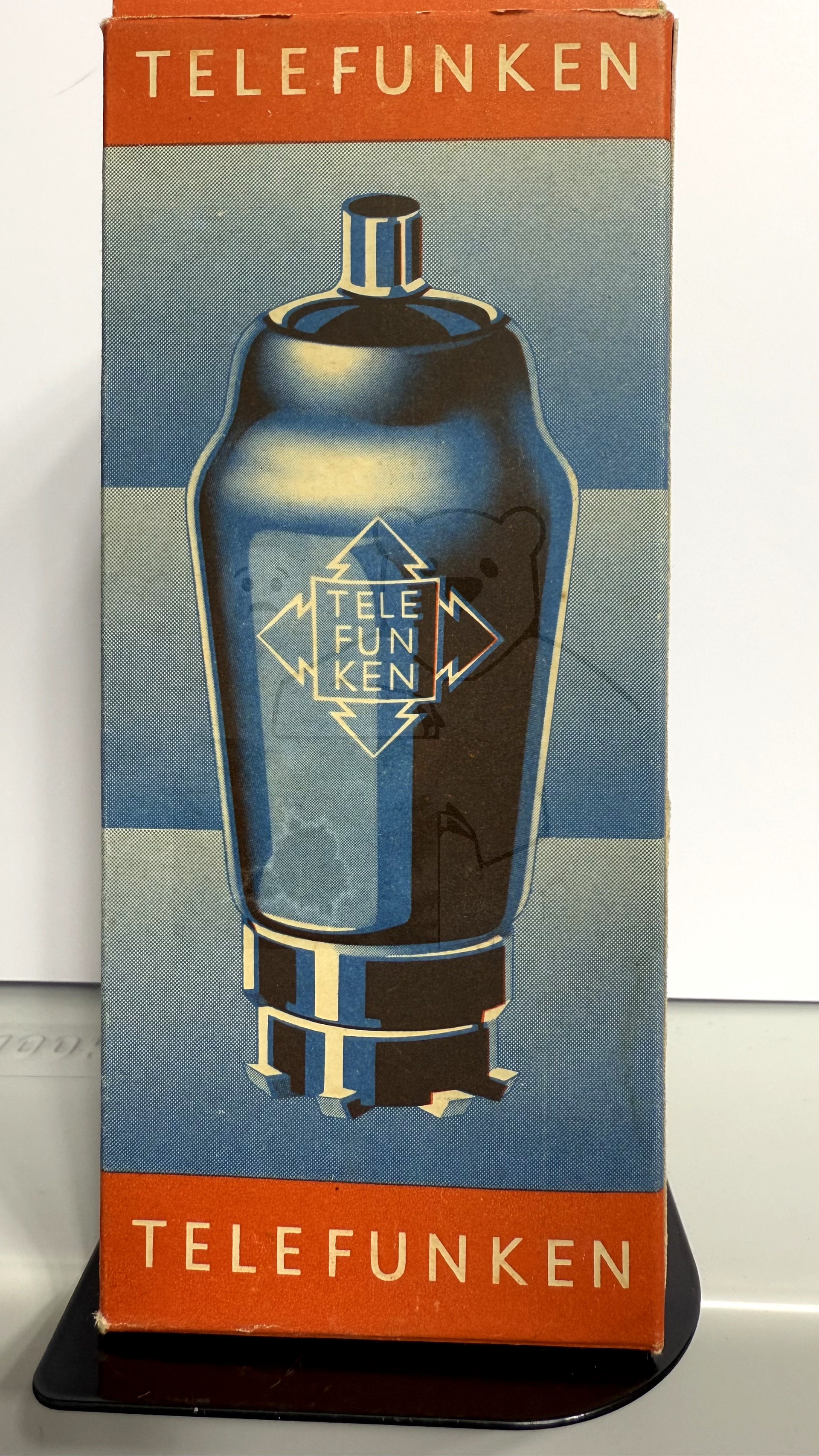

Röhre VF3 #6857 Verpackung Bild 1

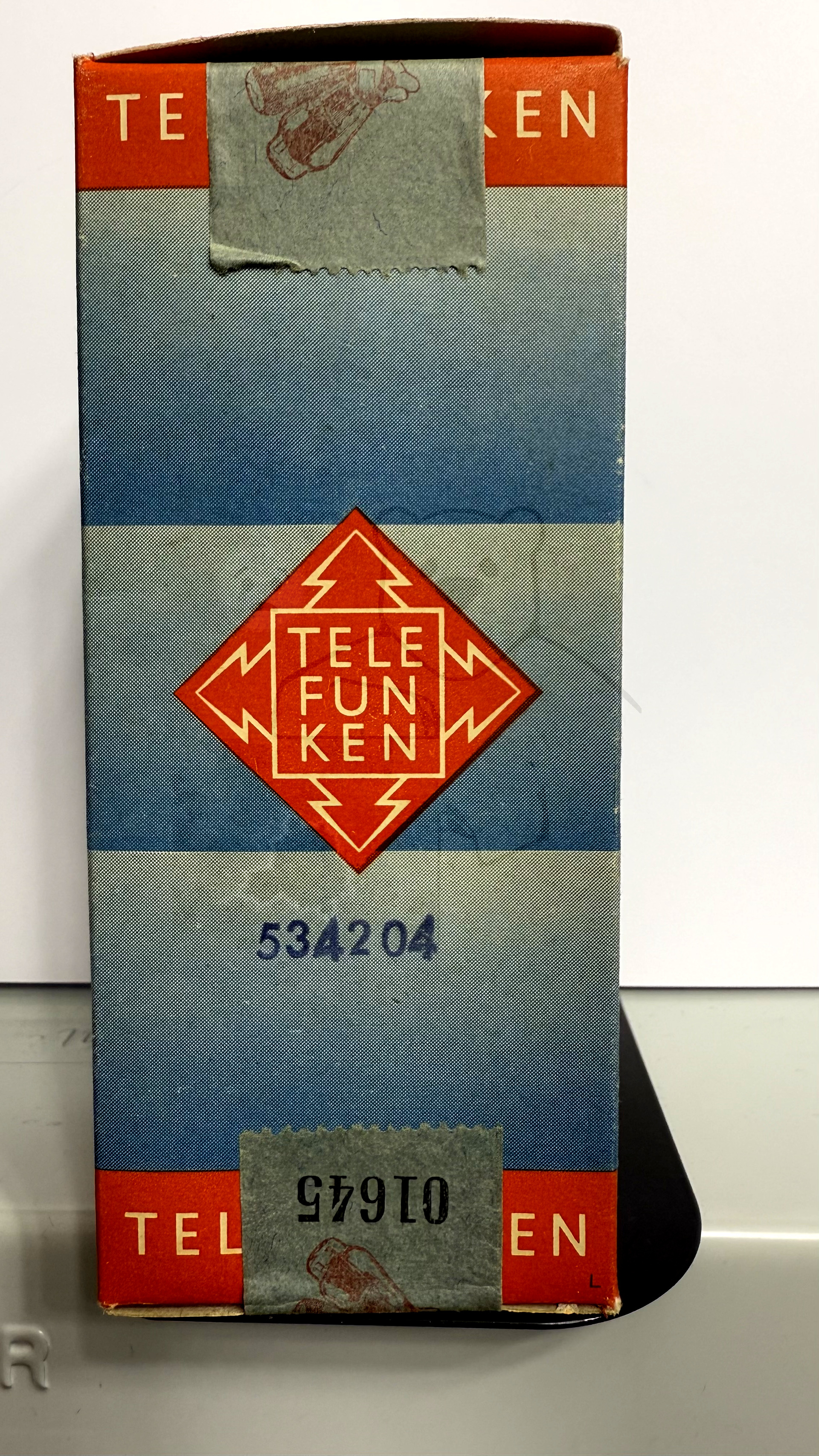

Röhre VF3 #6857 Verpackung Bild 2

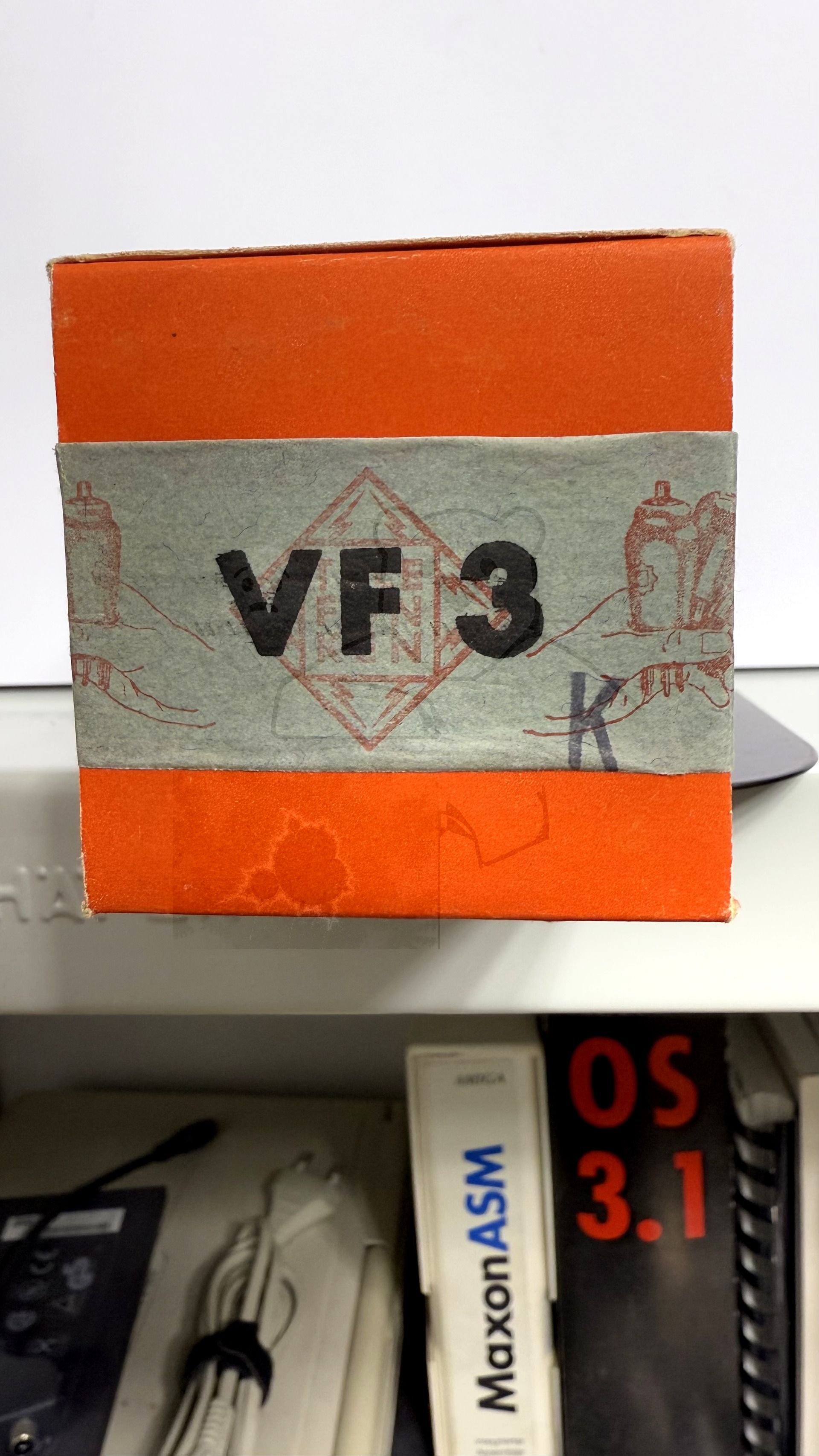

Röhre VF3 #6857 Verpackung Bild 3

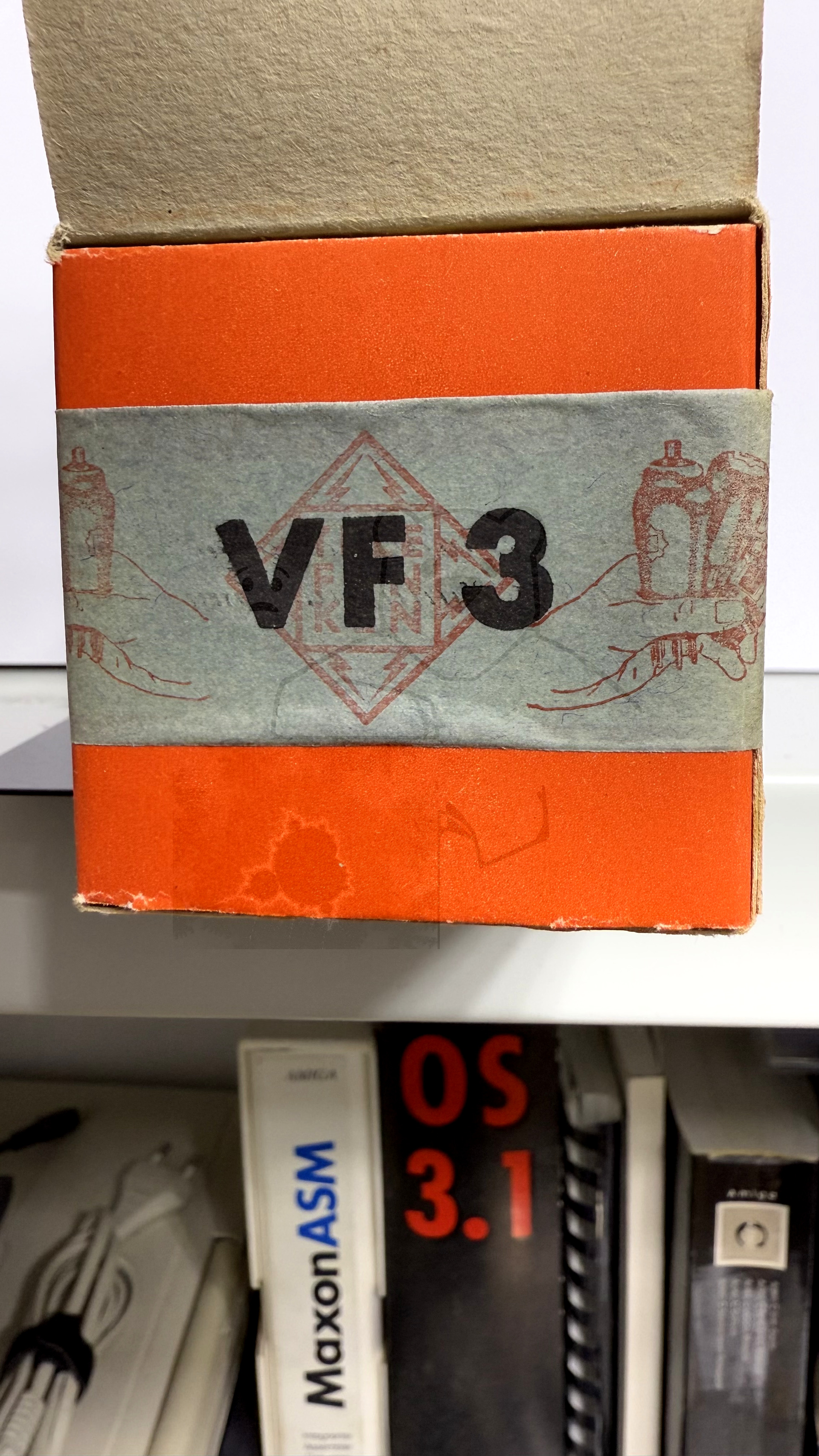

Röhre VF3 #6857 Verpackung Bild 4

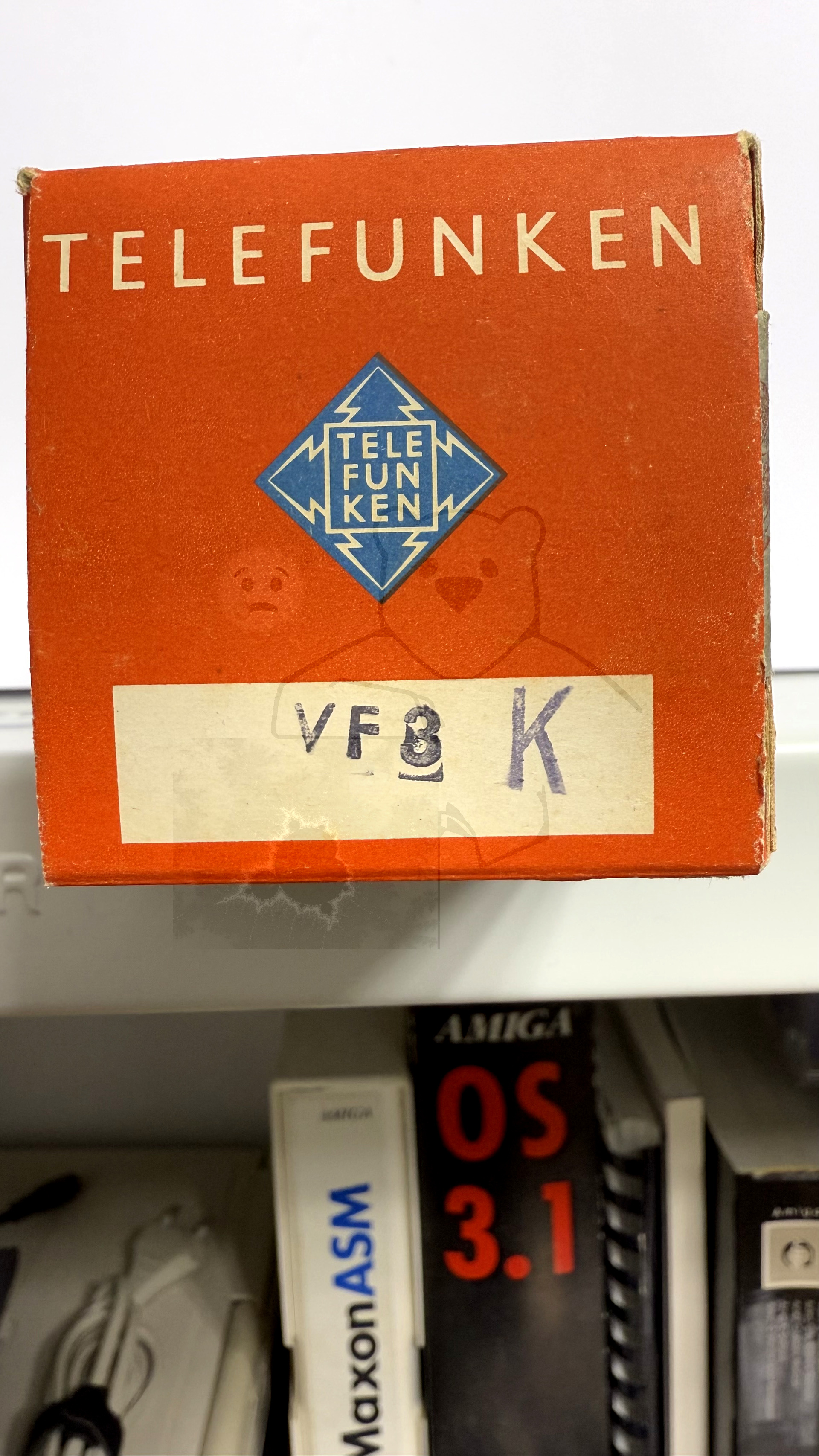

Röhre VF3 #6857 Verpackung Bild 5
