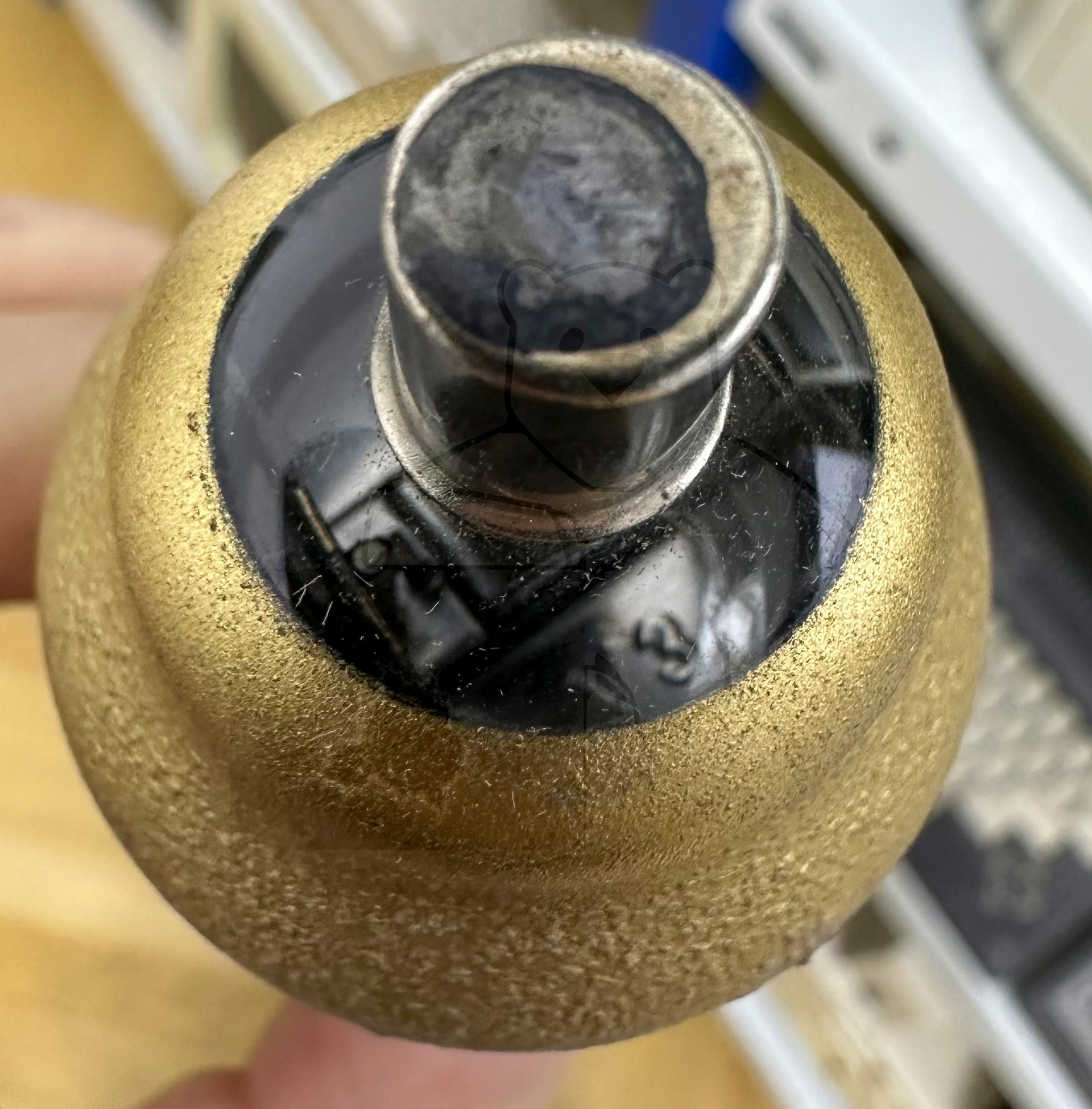

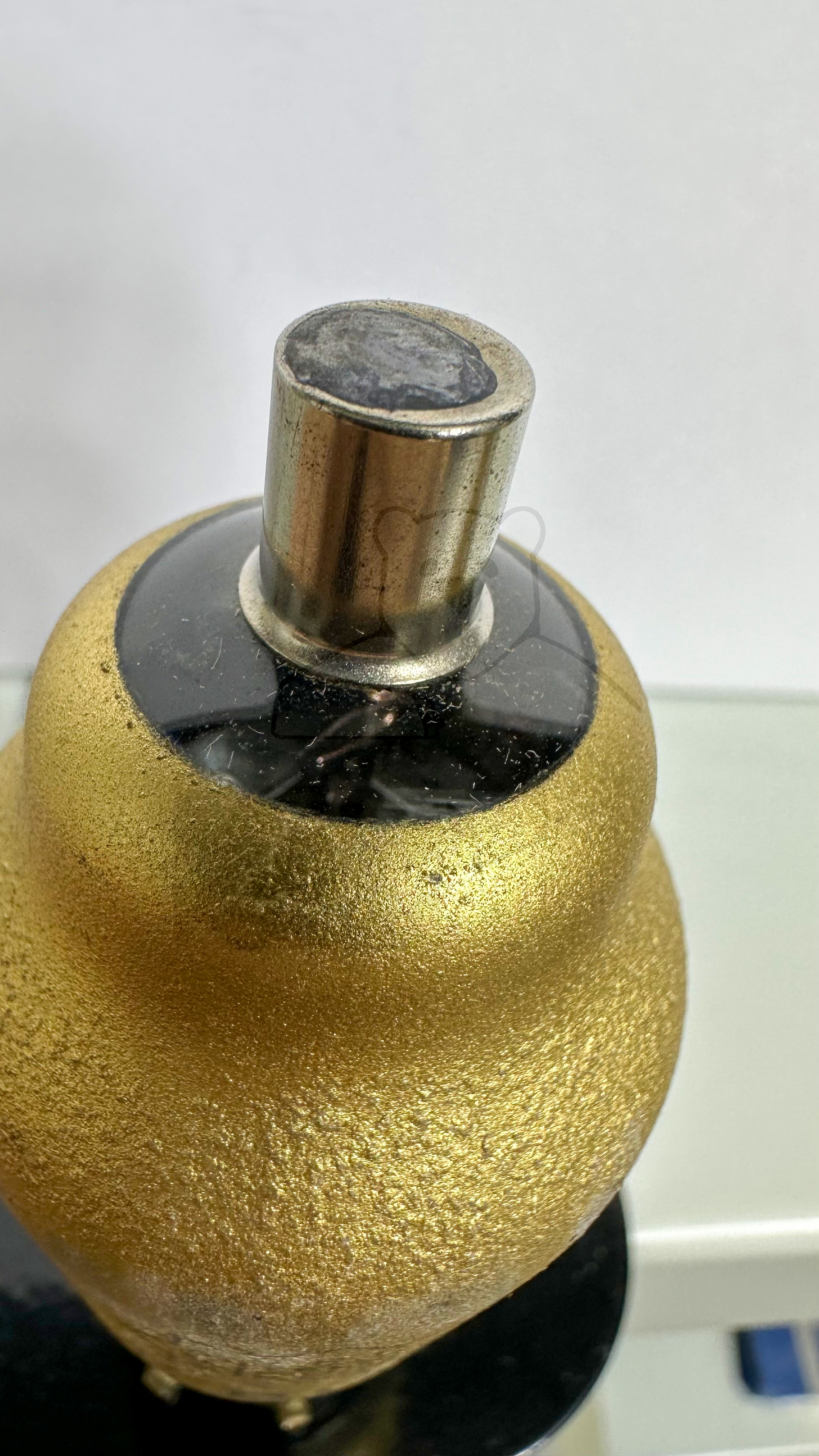

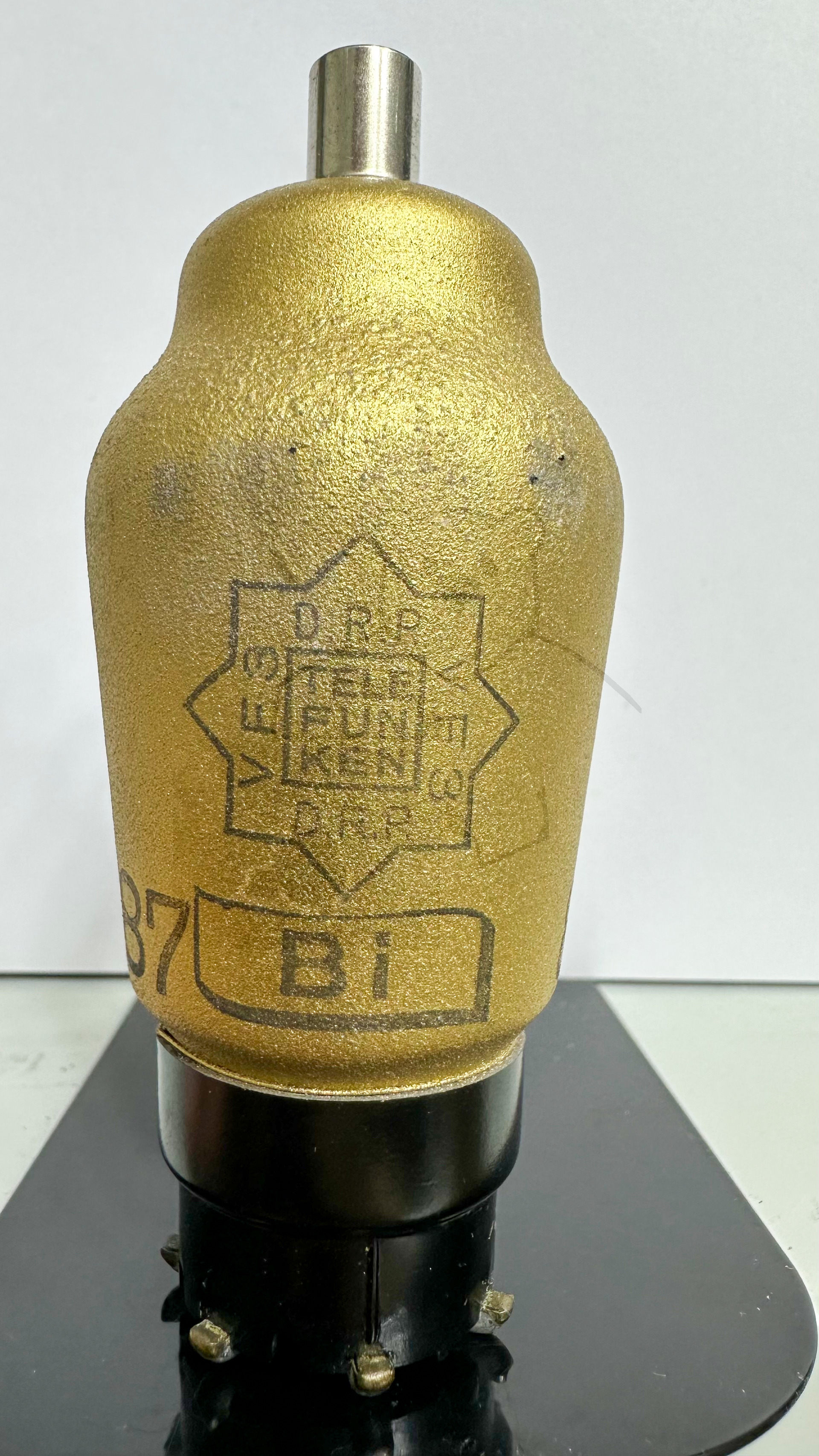

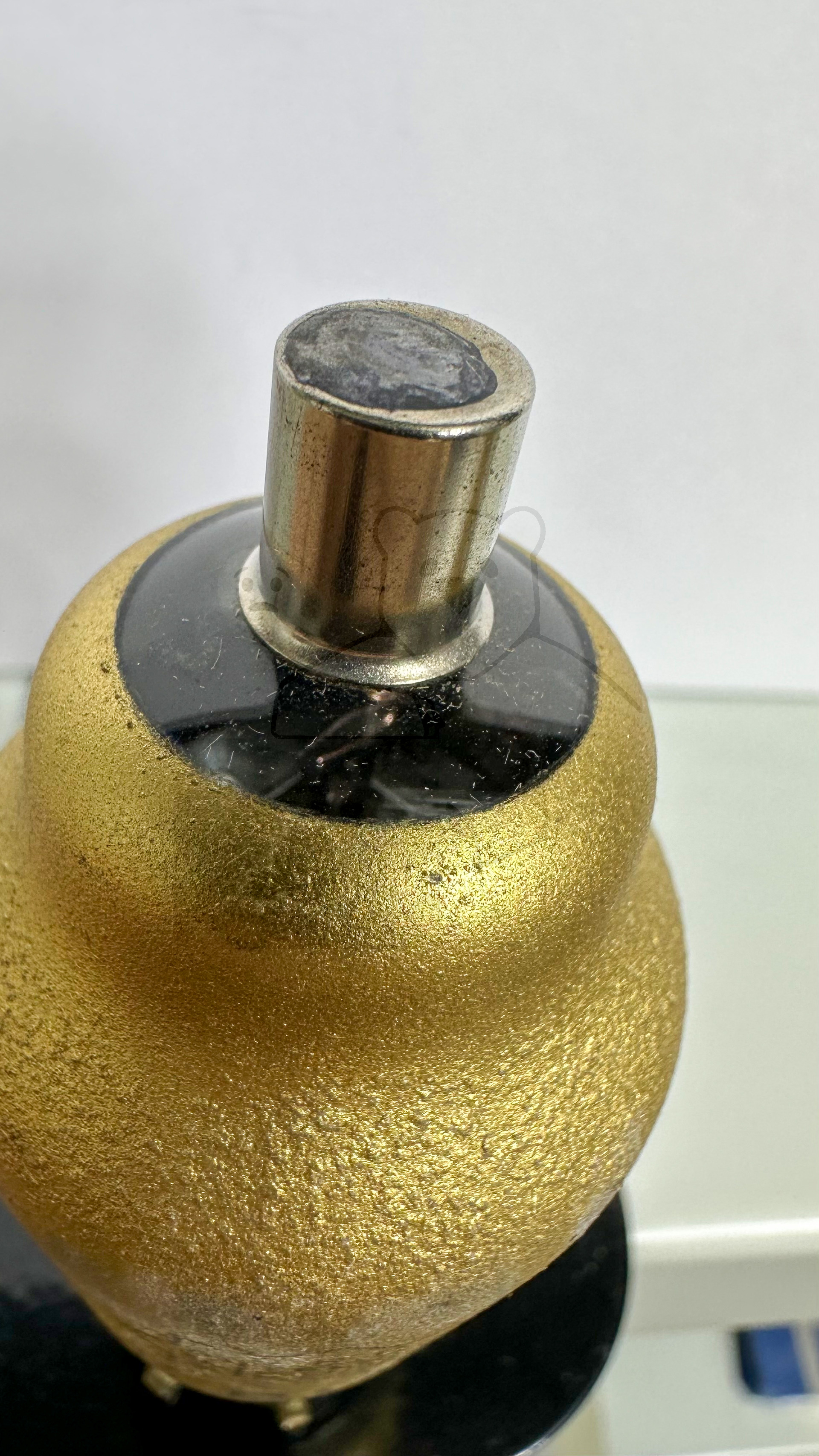

Daten und Bilder der Röhre: VF3

🔎 Beschreibung der Röhre: VF3

Name	VF3
Vergleichsname
Heizspannung (Volt)	55
Heizstrom (Ampère)	0,05
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	04.02.2023 17:21:19

🔎 Beschreibung der Systeme für die Röhre: VF3

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	7
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	1
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

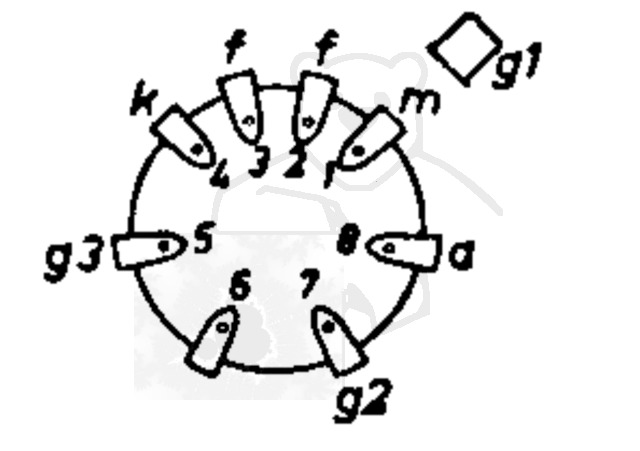

🔎 Sockelschaltung der VF3

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: VF3
Pruefkarte VF3 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte VF3 - Neuberger RPM370 Roehrenmessgeraet.pdf (190 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
