Daten und Bilder der Röhre: UBF11

🔎 Beschreibung der Röhre: UBF11 Inventarnummer: 06810

Name	→ UBF11
Vergleichsname
Hersteller	→ Triotron Radio
Heizspannung (Volt)	20
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Informationen Röhrentyp
Informationen	Aufdruck „IMPORT“ - Schwedische Millitärverpackung
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L3

🔎 Beschreibung der Systeme für die Röhre: UBF11

	System 1	System 2
Kathode	8	8
Gitter 1	7
Gitter 2	6
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	4
Anode 2		5
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	8	8
Funktion	→ Breitbandverstaerker, Pentode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der UBF11

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UBF11
Anwendung UBF11 Funkschau.pdf (162 kB)
Anwendung UBF11 Funkwerk Röhren Dokumente.pdf (3144 kB)
Datenblatt UBF11 Miniwatt [www.tubedata.info].pdf (177 kB)
Datenblatt UBF11 RFT.pdf (88 kB)
Datenblatt UBF11 Telefunken.pdf (463 kB)
Pruefkarte UBF11 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (200 kB)
Pruefkarte UBF11 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (207 kB)
Pruefkarte UBF11 UBF11g - Karte 1 - Funke W19 Roehrenpruefer.pdf (168 kB)
Pruefkarte UBF11 UBF11g - Karte 2 - Funke W19 Roehrenpruefer.pdf (146 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: UBF11

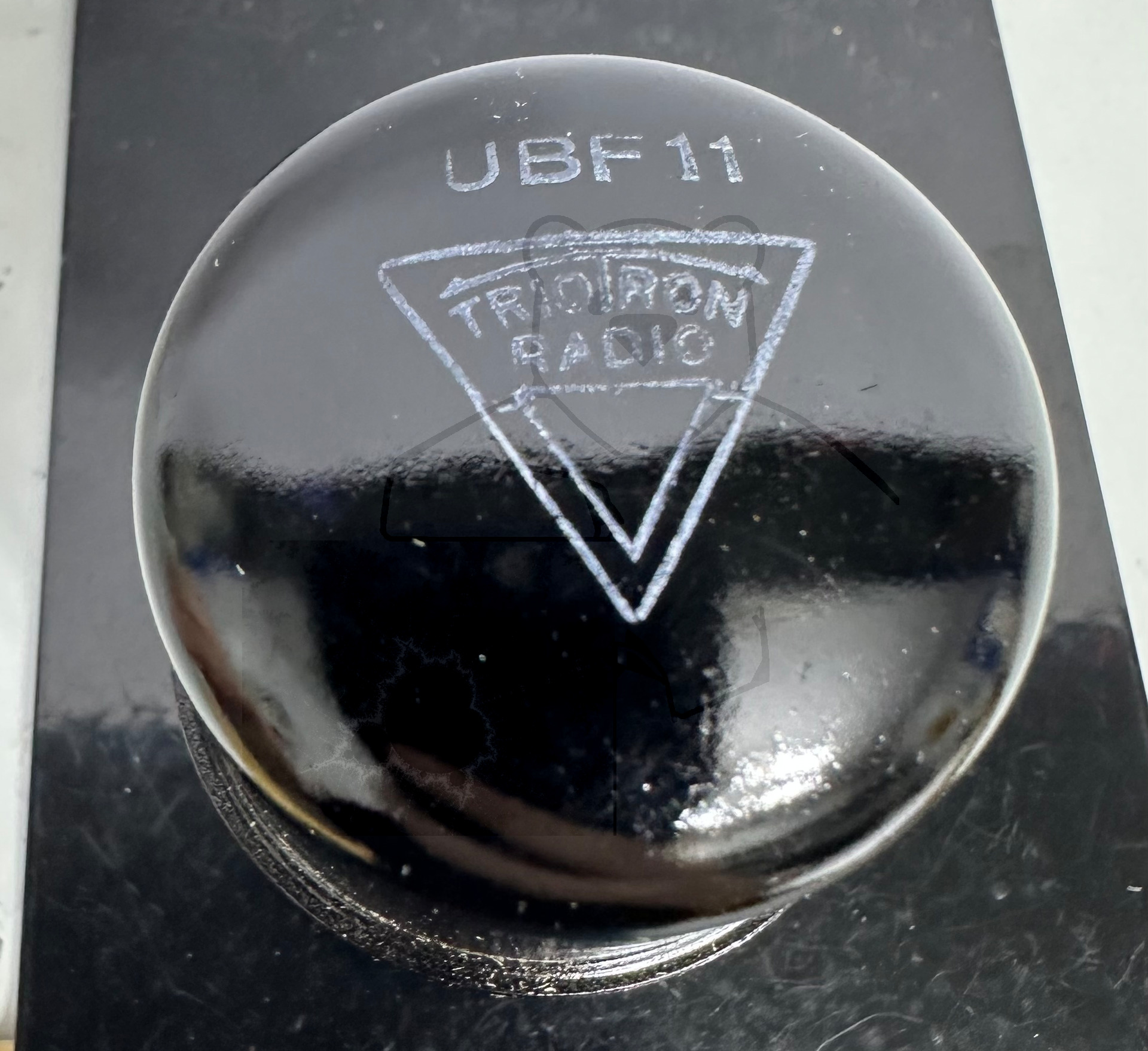

Röhre UBF11 #6810 Bild 1

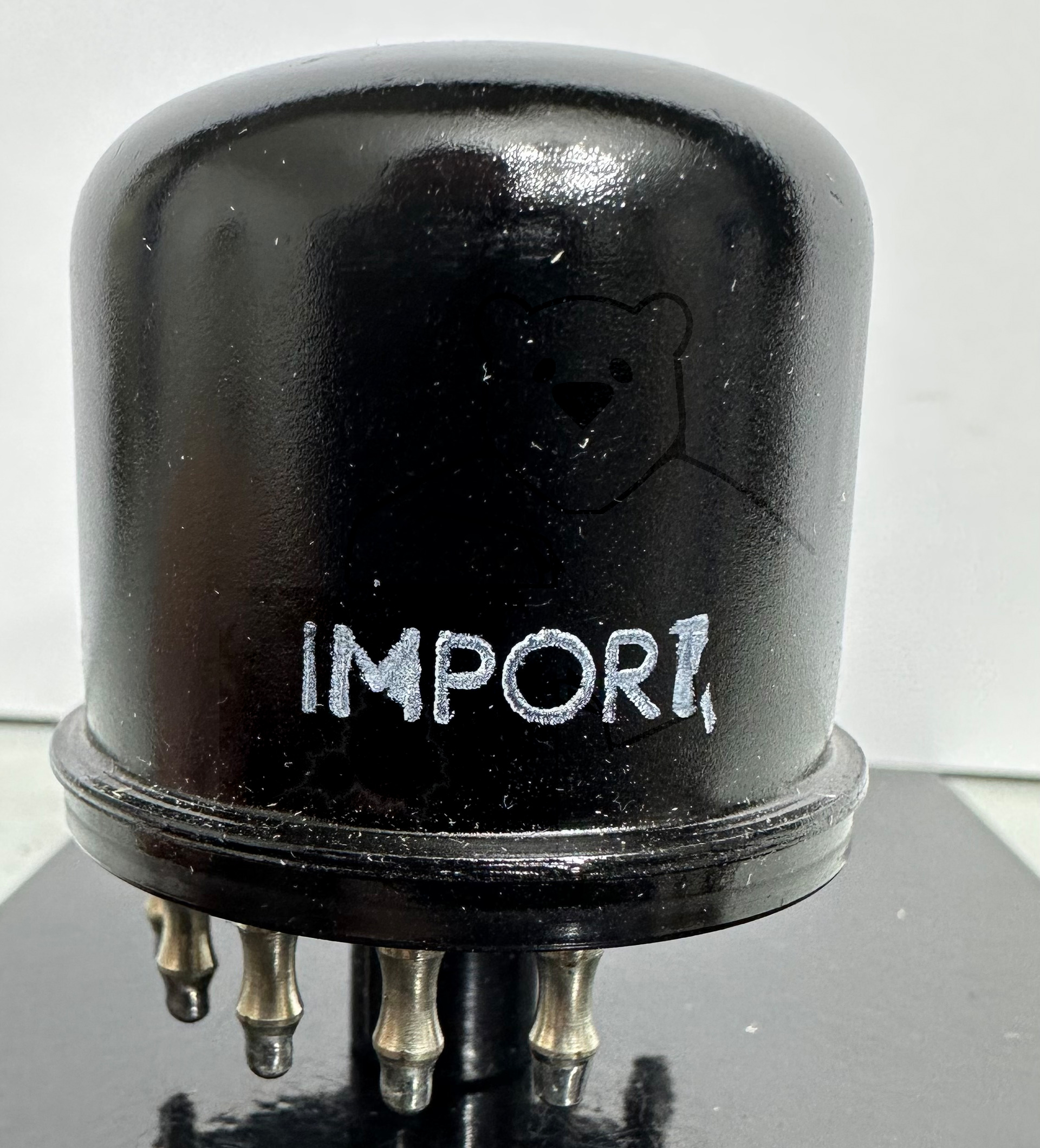

Röhre UBF11 #6810 Bild 2

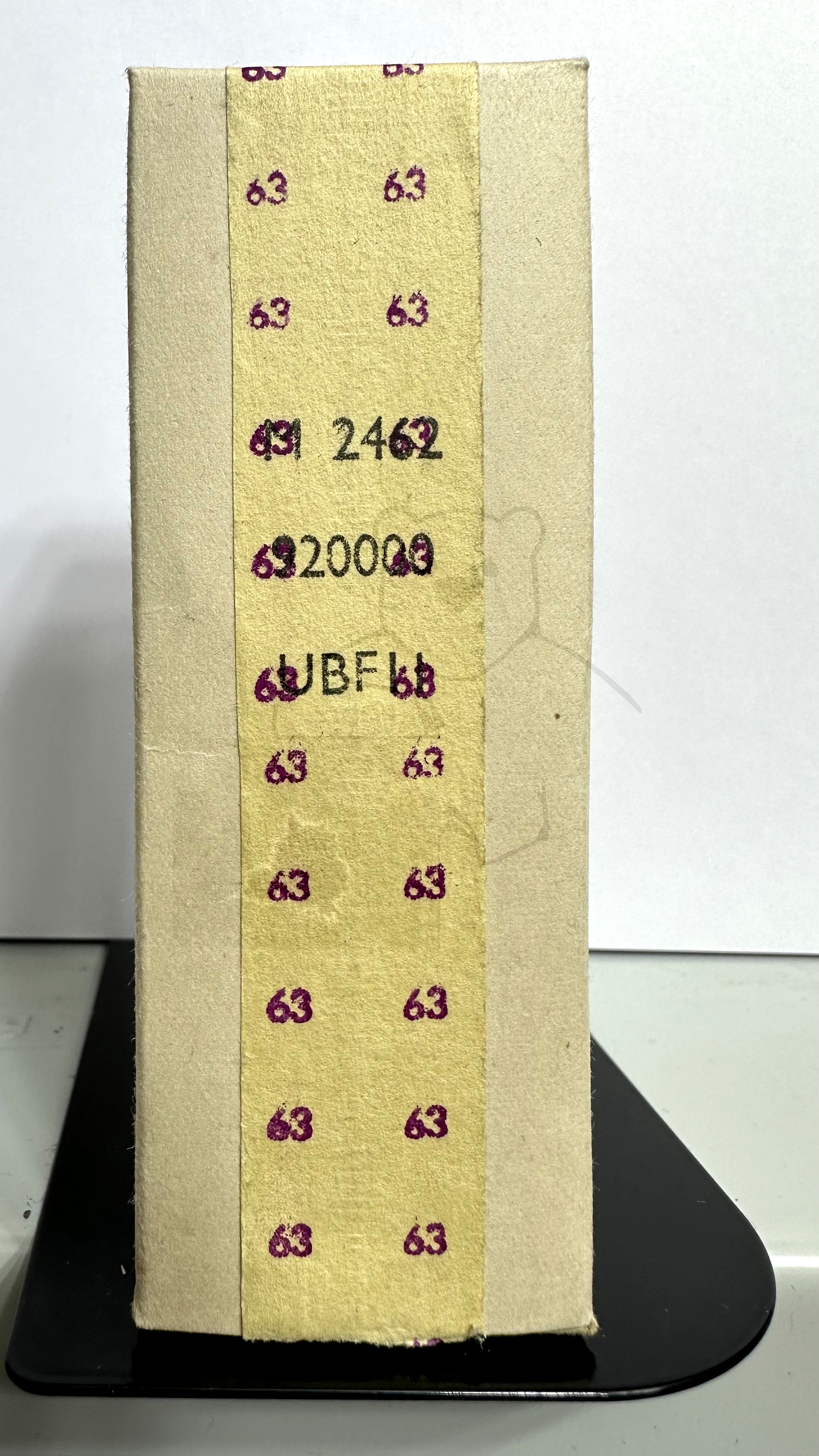

Röhre UBF11 #6810 Verpackung Bild 1
