🔎 Beschreibung der Röhre: EH2 Inventarnummer: 06806
| Name | → EH2 |
| Vergleichsname | |
| Hersteller | → Valvo |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Kriegsmarine, 01 42, BAL865 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Änderung | |
| Lager | S38b |
🔎 Beschreibung der Systeme für die Röhre: EH2
| System 1 | |
| Kathode | 4 |
| Gitter 1 | Kappe |
| Gitter 2 | 7 |
| Gitter 3 | 5 |
| Gitter 4 | 6 |
| Gitter 5 | 4 |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | 1 |
| Funktion | → Oszillator / Mischer |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der EH2
Bildquelle: Röhren Taschen Tabelle, 14. Auflage, Franzis Verlag
🔎 Datenblätter zur Röhre: EH2
Anwendung EH2 Version 1 [www.tubedata.info].pdf (468 kB)
Anwendung EH2 Version 2.pdf (1447 kB)
Anwendung EH2 Version 3 [www.tubedata.info].pdf (465 kB)
Pruefkarte EH2 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte EH2 - Neuberger RPM370 Roehrenmessgeraet.pdf (237 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EH2

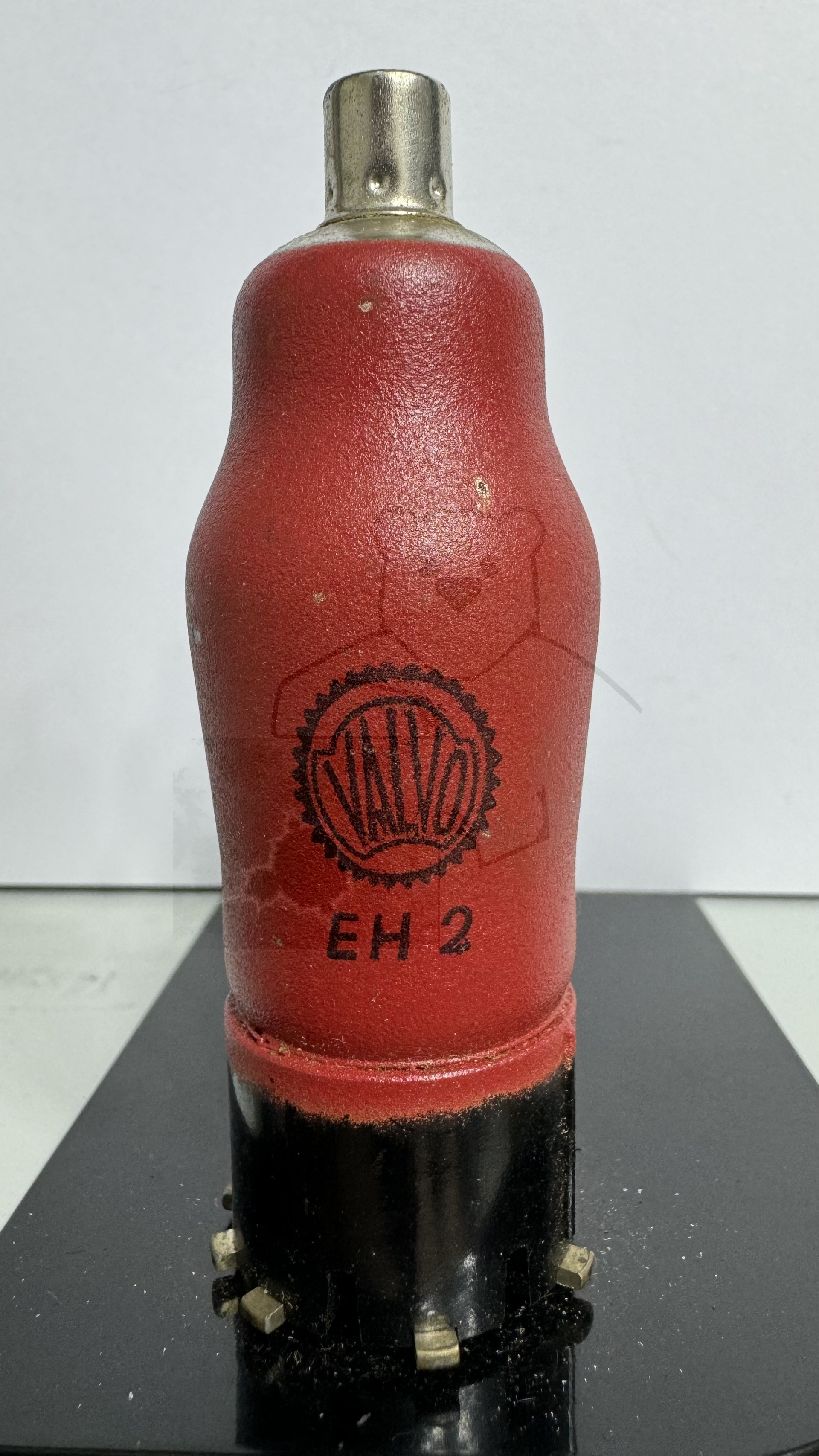

Röhre EH2 #6806 Bild 1

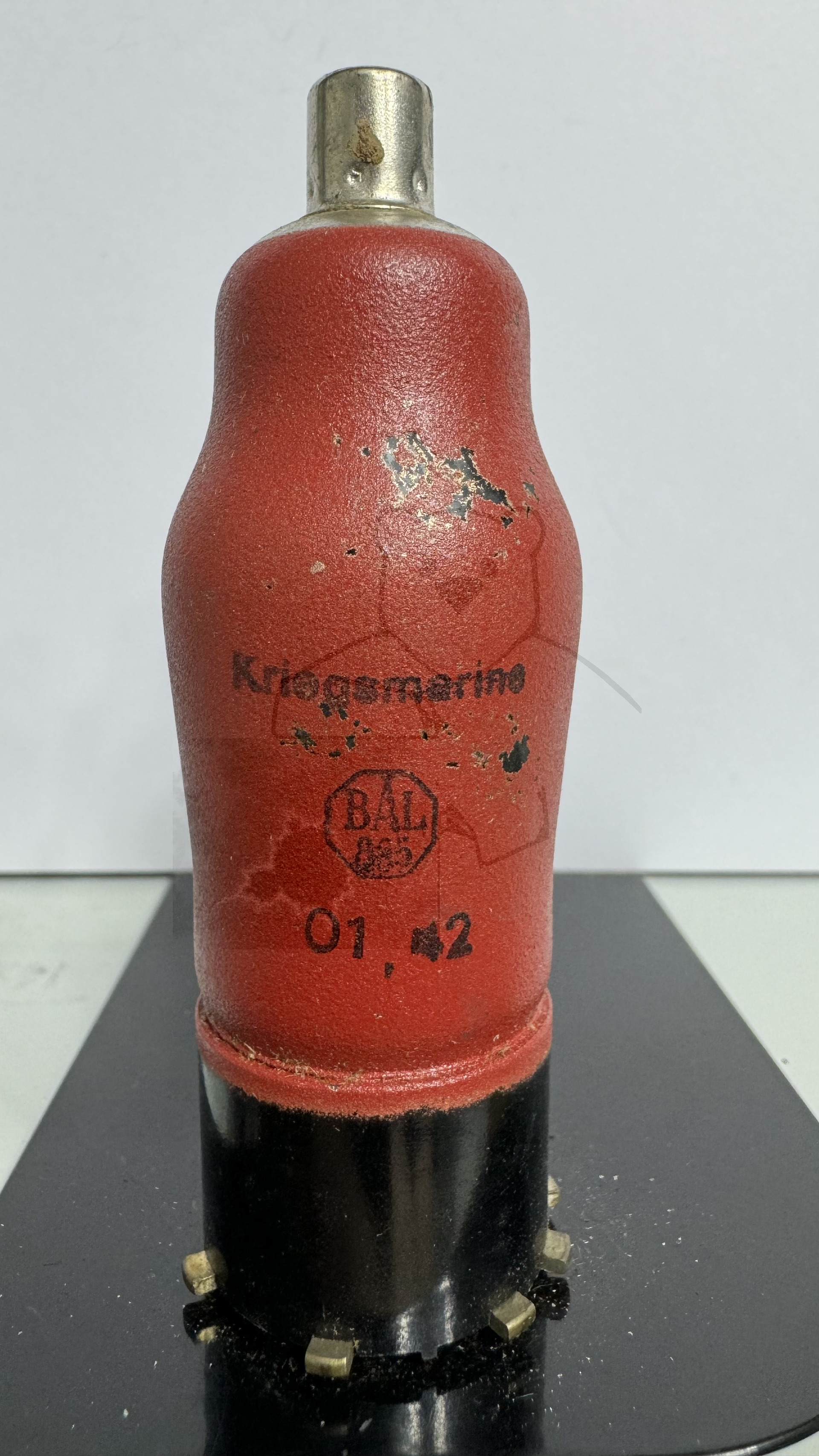

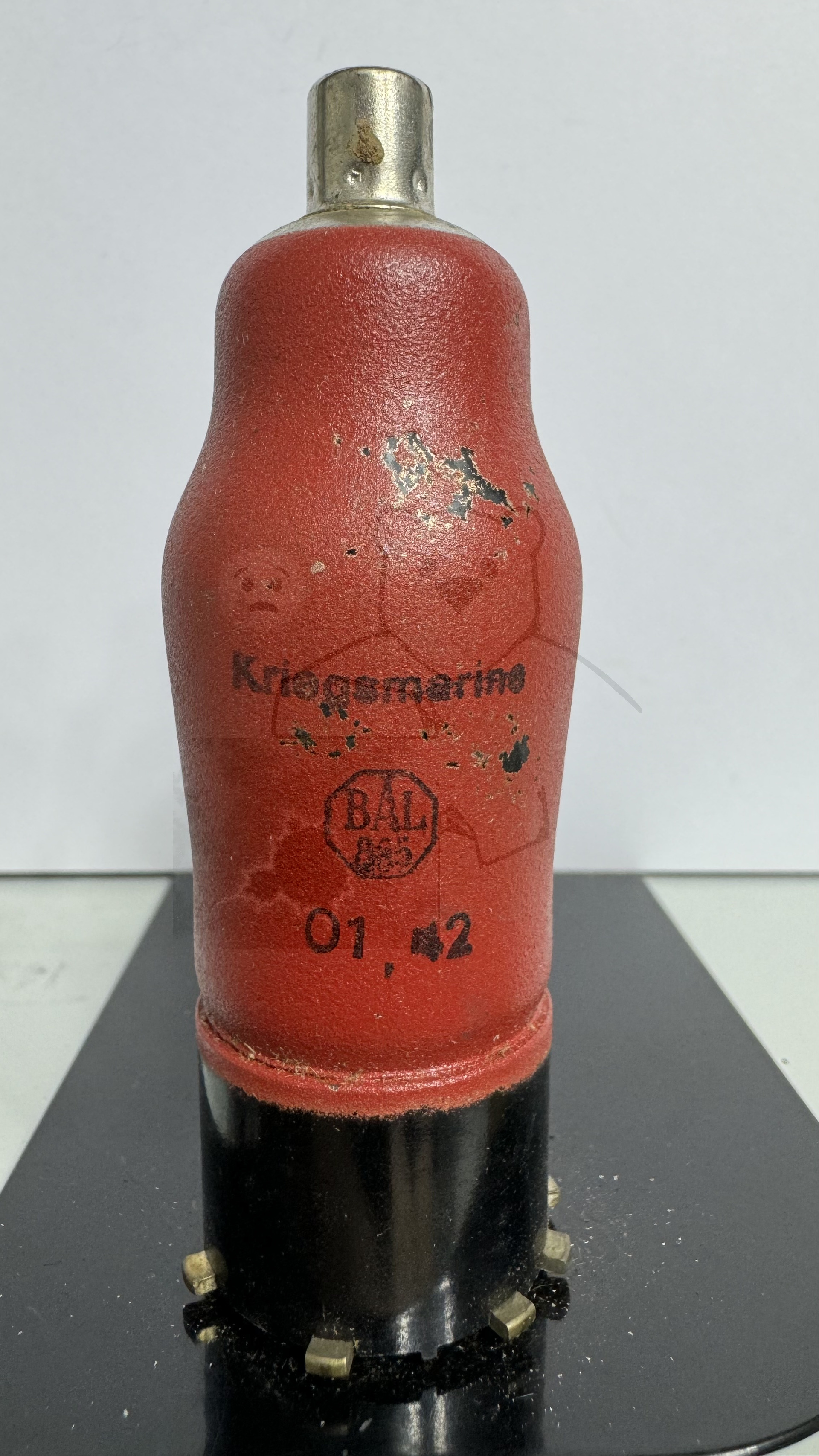

Röhre EH2 #6806 Bild 2
