🔎 Beschreibung der Röhre: EH2
| Name | EH2 |
| Vergleichsname | |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 28.05.2021 12:00:03 |
🔎 Beschreibung der Systeme für die Röhre: EH2
| System 1 | |
| Kathode | 4 |
| Gitter 1 | Kappe |
| Gitter 2 | 7 |
| Gitter 3 | 5 |
| Gitter 4 | 6 |
| Gitter 5 | 4 |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | 1 |
| Funktion | → Oszillator / Mischer |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

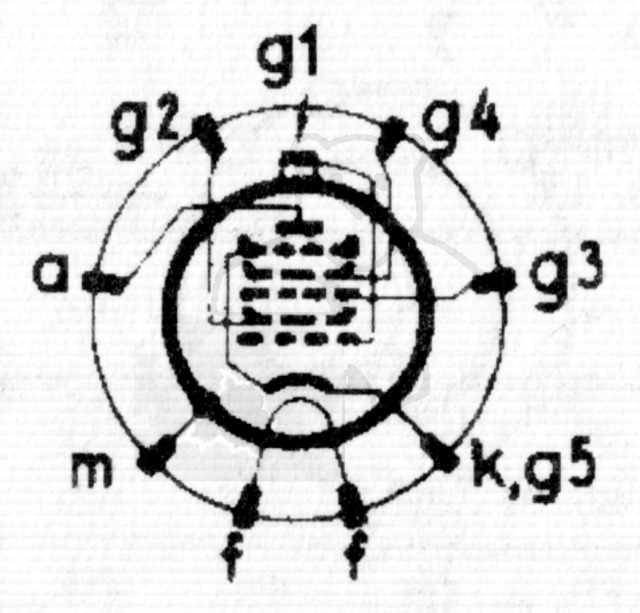

🔎 Sockelschaltung der EH2
Bildquelle: Röhren Taschen Tabelle, 14. Auflage, Franzis Verlag
🔎 Datenblätter zur Röhre: EH2
Anwendung EH2 Version 1 [www.tubedata.info].pdf (468 kB)
Anwendung EH2 Version 2.pdf (1447 kB)
Anwendung EH2 Version 3 [www.tubedata.info].pdf (465 kB)
Pruefkarte EH2 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte EH2 - Neuberger RPM370 Roehrenmessgeraet.pdf (237 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EH2

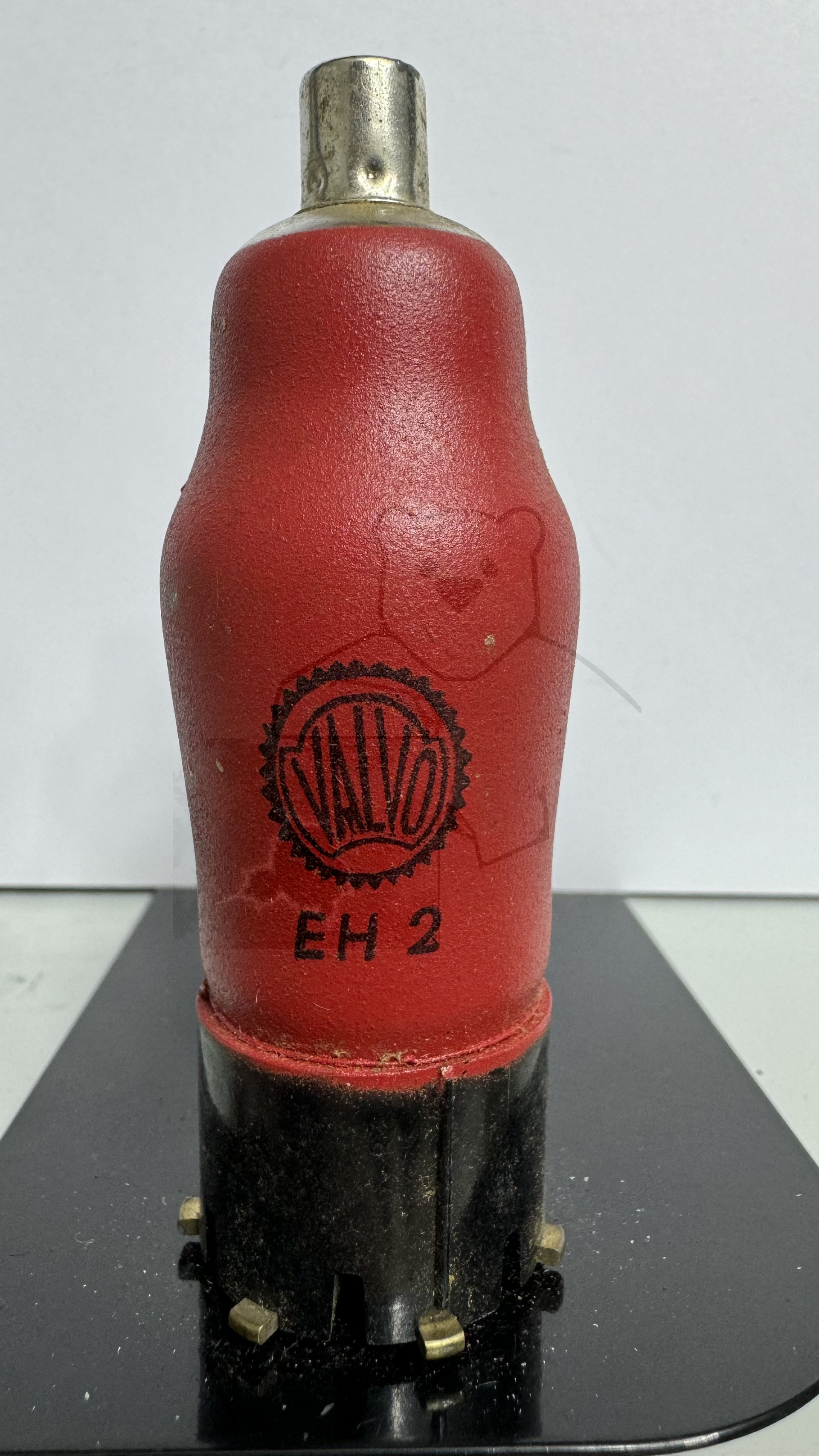

Röhre EH2 #6804 Bild 1

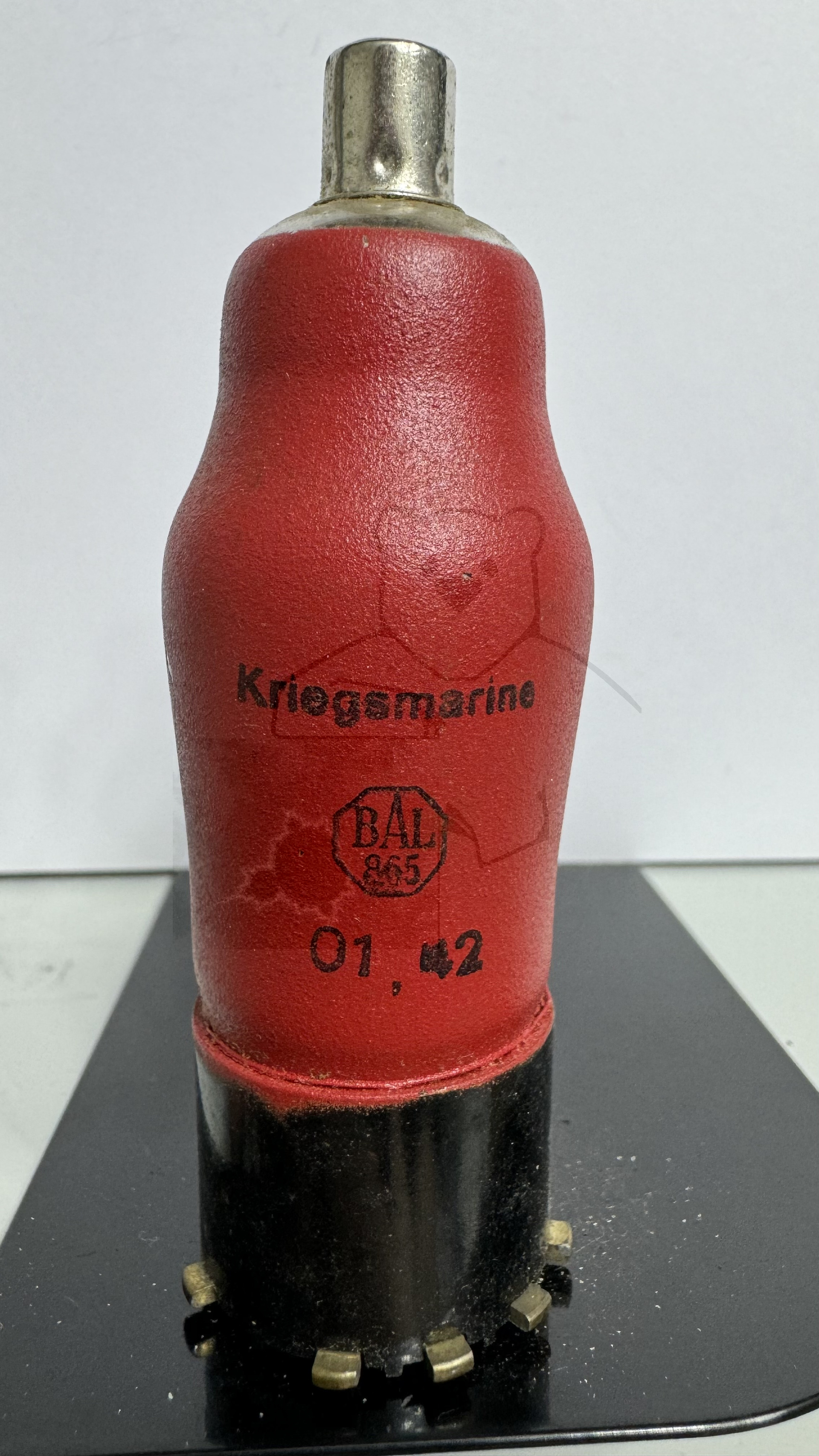

Röhre EH2 #6804 Bild 2
