đ Beschreibung der Röhre: 6K8 Inventarnummer: 06777
| Name | â 6K8 |
| Vergleichsname | â 6K8GT 6Đ8 VT-167 |
| Hersteller | â RCA |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | SC278A |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S122b |
đ Beschreibung der Systeme fĂŒr die Röhre: 6K8
| System 1 | System 2 | |
| Kathode | 8 | 8 |
| Gitter 1 | 5 | 5 |
| Gitter 2 | 4 | |
| Gitter 3 | Kappe | |
| Gitter 4 | 4 | |
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 3 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 7 | 2, 7 |
| Abschirmung | 1 | 1 |
| Funktion | â Oszillator |
â Oszillator / Mischer |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 6K8
Bildquelle: Mazda Belvu Datenblatt
đ DatenblĂ€tter zur Röhre: 6K8
Datenblatt 6K8 Cunningham [www.tubedata.info].pdf (118 kB)
Datenblatt 6K8 Mazda [www.tubedata.info].pdf (55 kB)
Datenblatt 6K8 RCA [www.tubedata.info].pdf (125 kB)
Datenblatt 6K8 Sylvania Französisch [www.tubedata.info].pdf (97 kB)
Datenblatt 6K8 Sylvania.pdf (98 kB)
Datenblatt 6K8 Tung-Sol [www.tubedata.info].pdf (93 kB)
Datenblatt 6K8G Brimar [www.tubedata.info].pdf (64 kB)
Datenblatt 6K8G Raytheon [www.tubedata.info].pdf (94 kB)
Datenblatt 6K8GT Arcturus [www.tubedata.info].pdf (93 kB)
Datenblatt 6K8GT Radiotron.pdf (155 kB)
Pruefkarte 6K8 VT-167 - Karte 1 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte 6K8 VT-167 - Karte 2 - Funke W19 Roehrenpruefer.pdf (166 kB)
Pruefkarte 6K8 VT167 VT167A Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (222 kB)
Pruefkarte 6K8 VT167 VT167A Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (219 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6K8

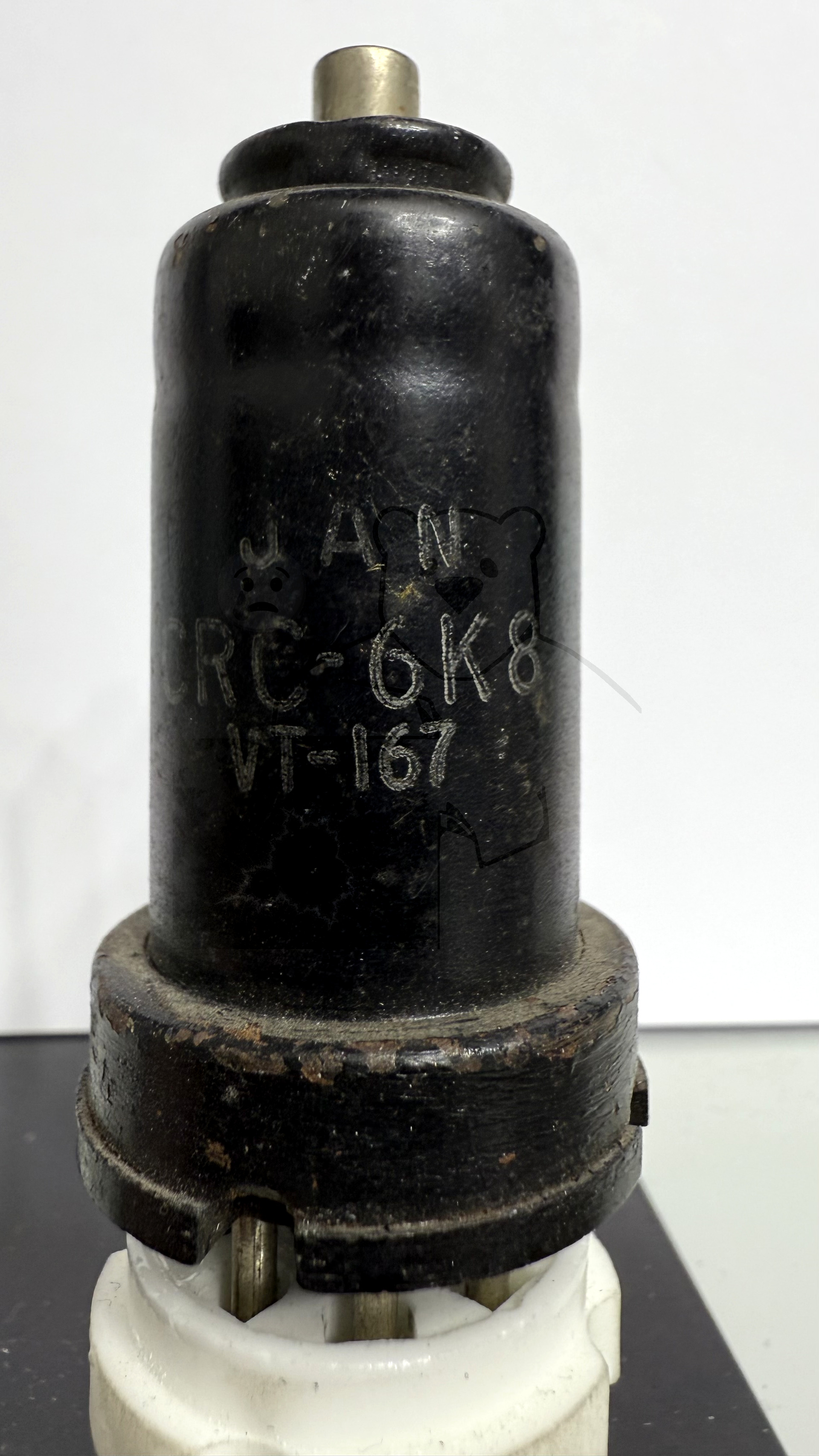

Röhre 6K8 #6777 Bild 1

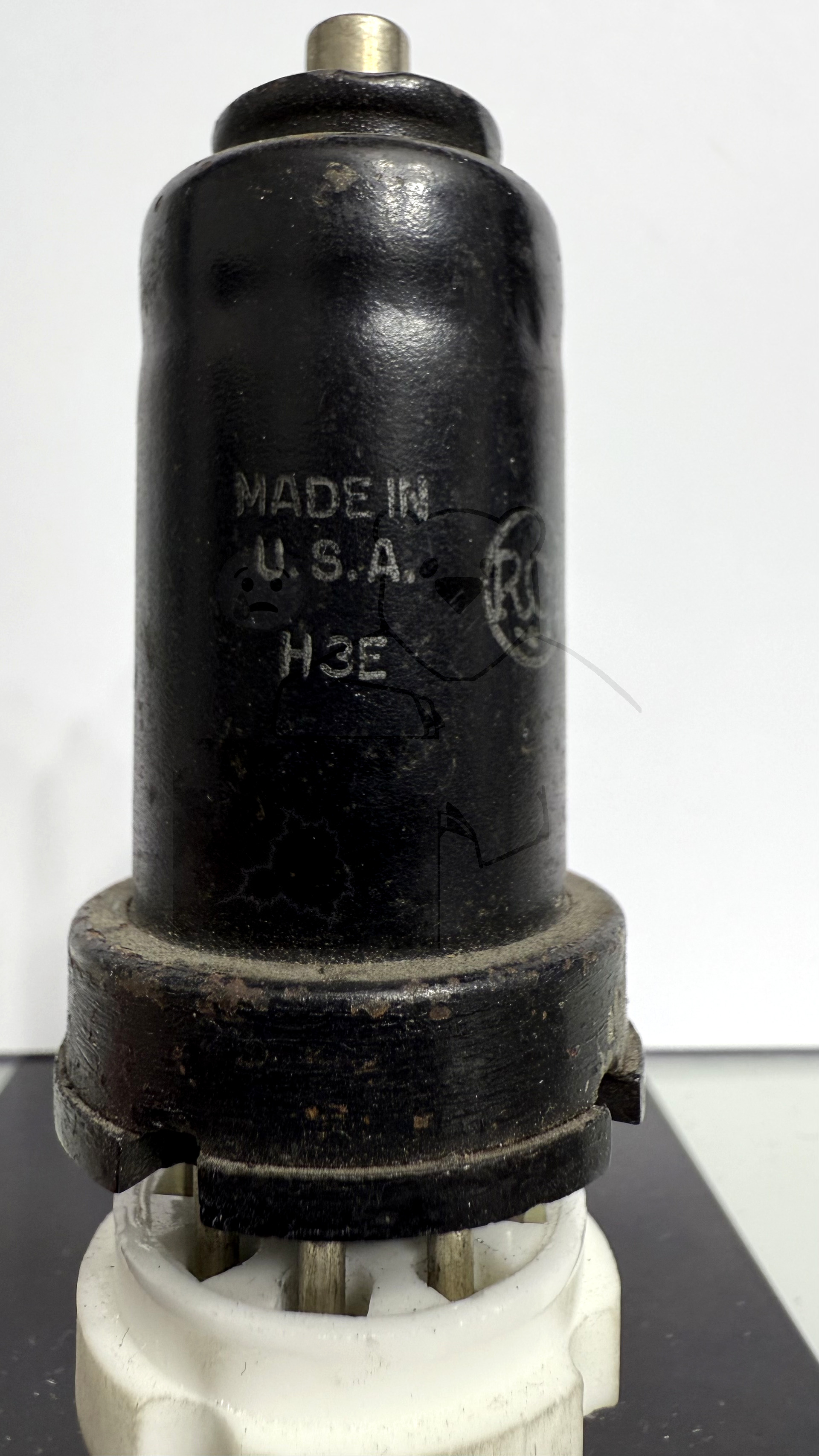

Röhre 6K8 #6777 Bild 2

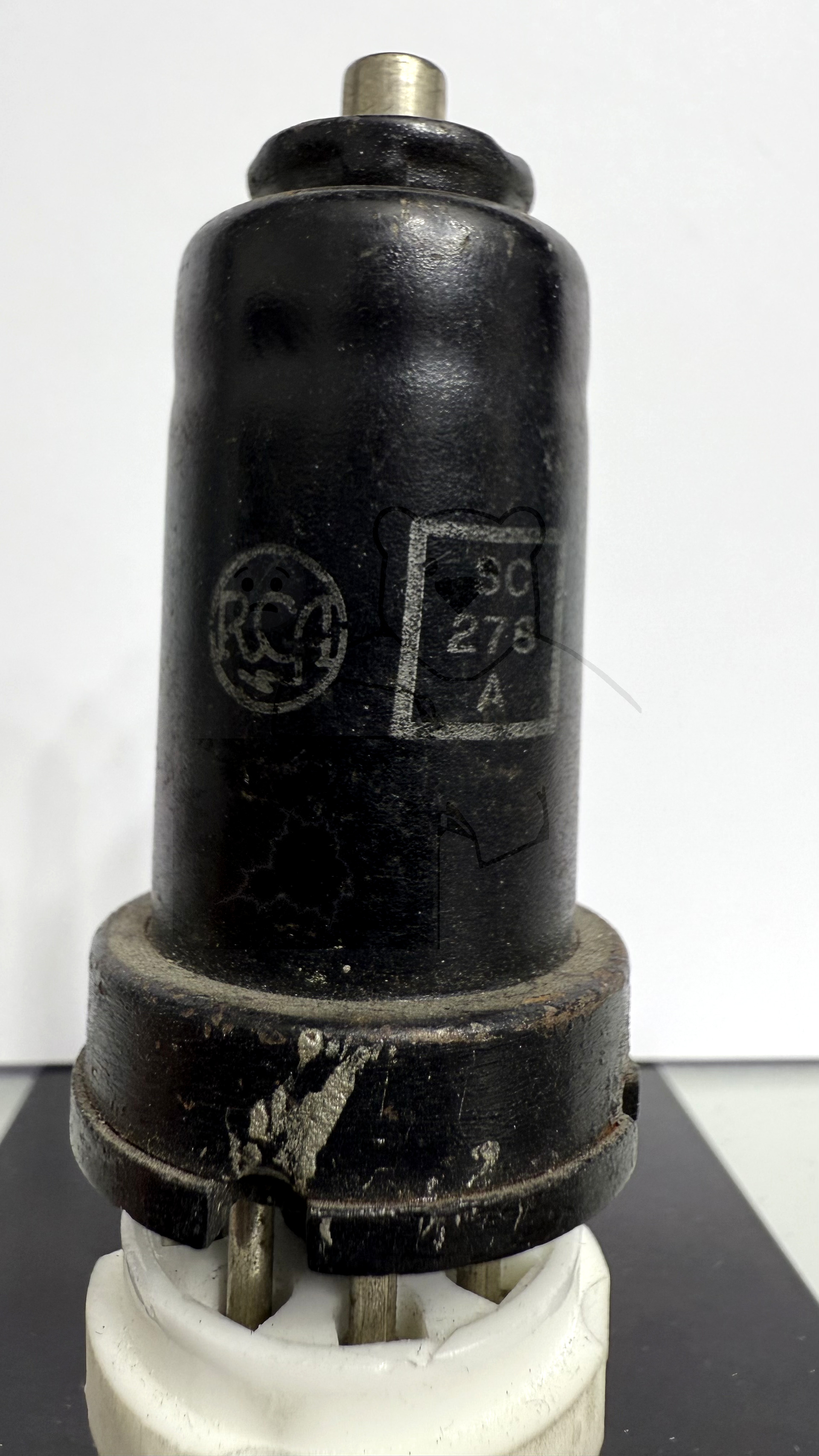

Röhre 6K8 #6777 Bild 3

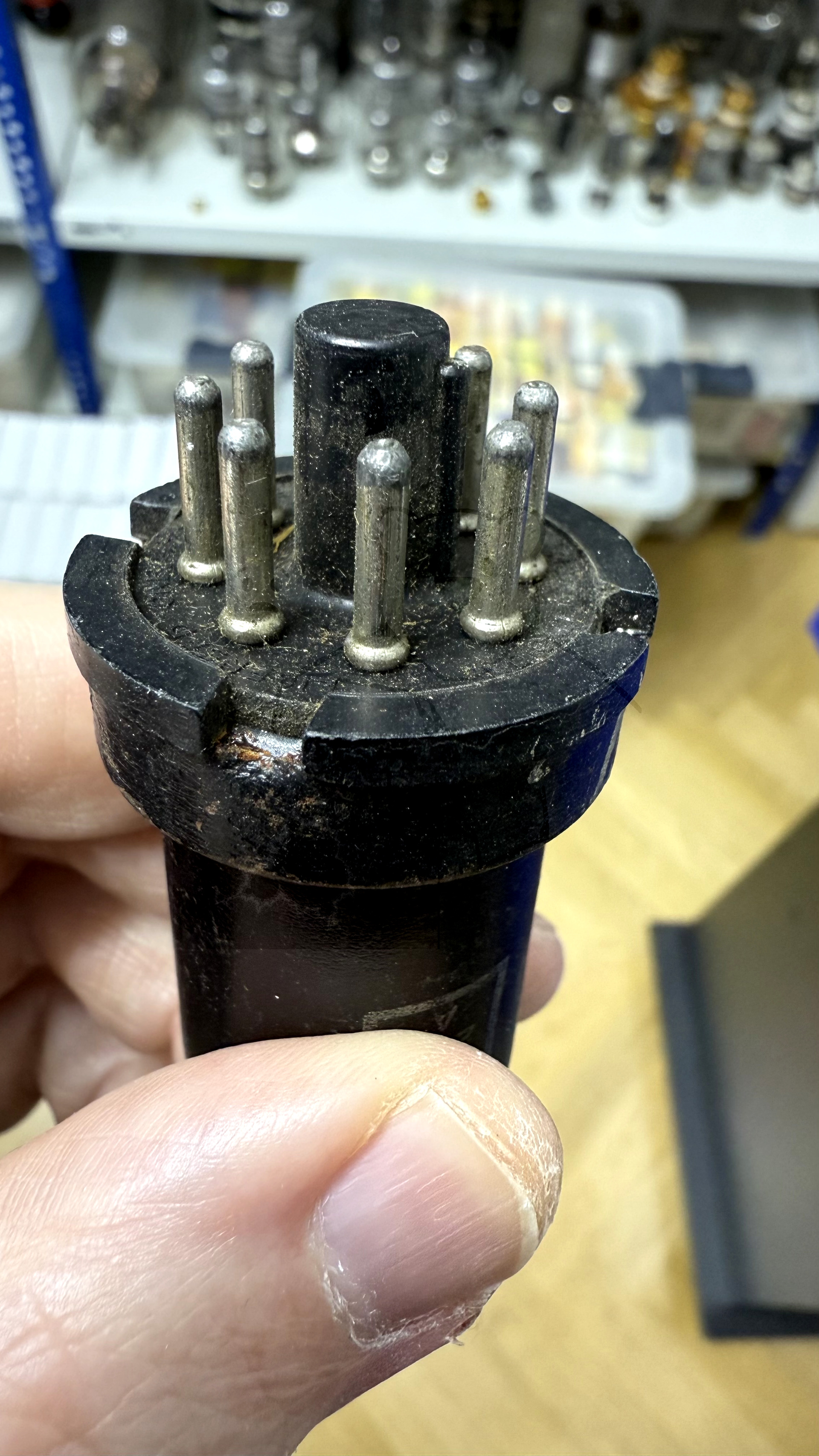

Röhre 6K8 #6777 Bild 4

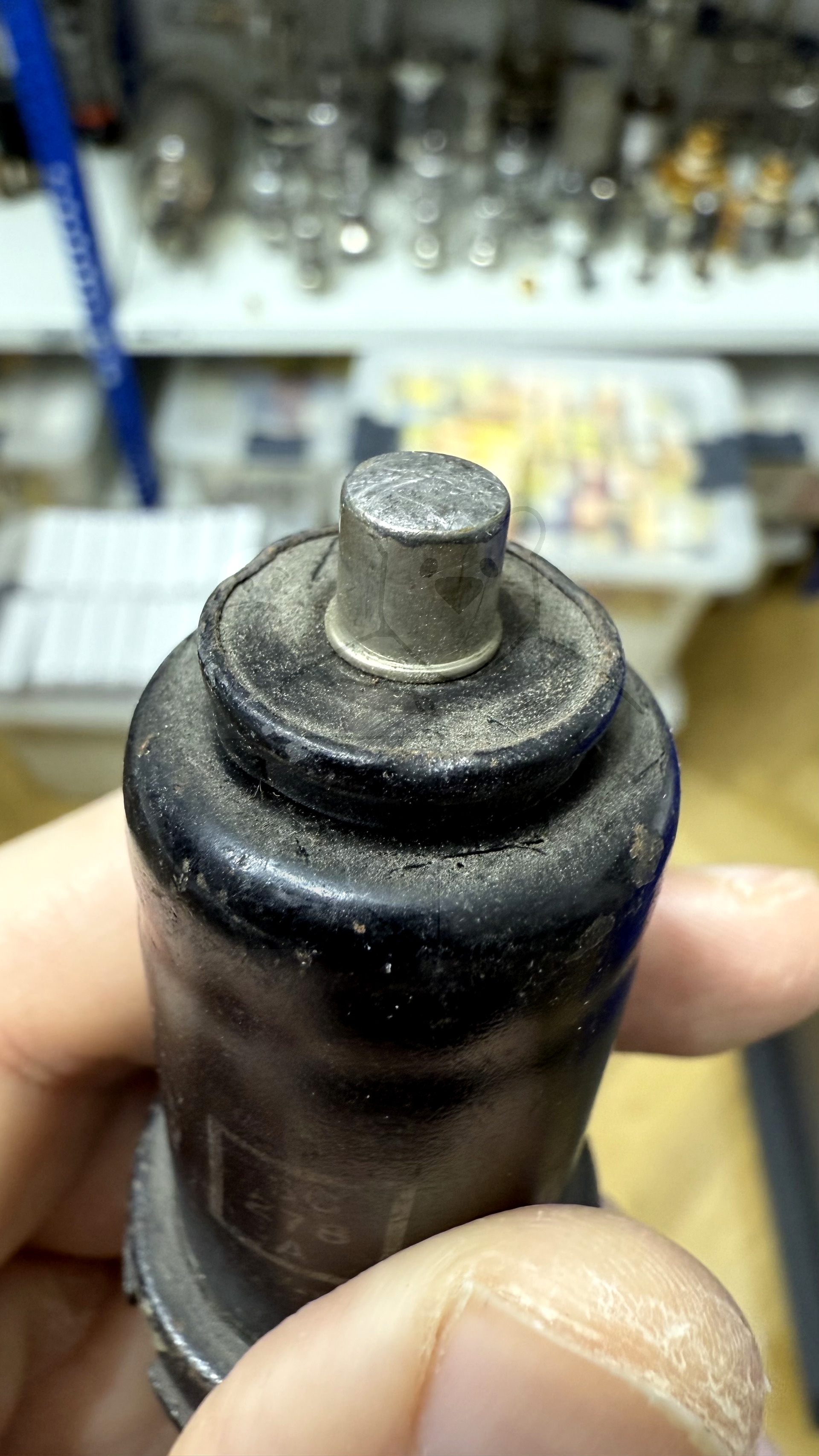

Röhre 6K8 #6777 Bild 5

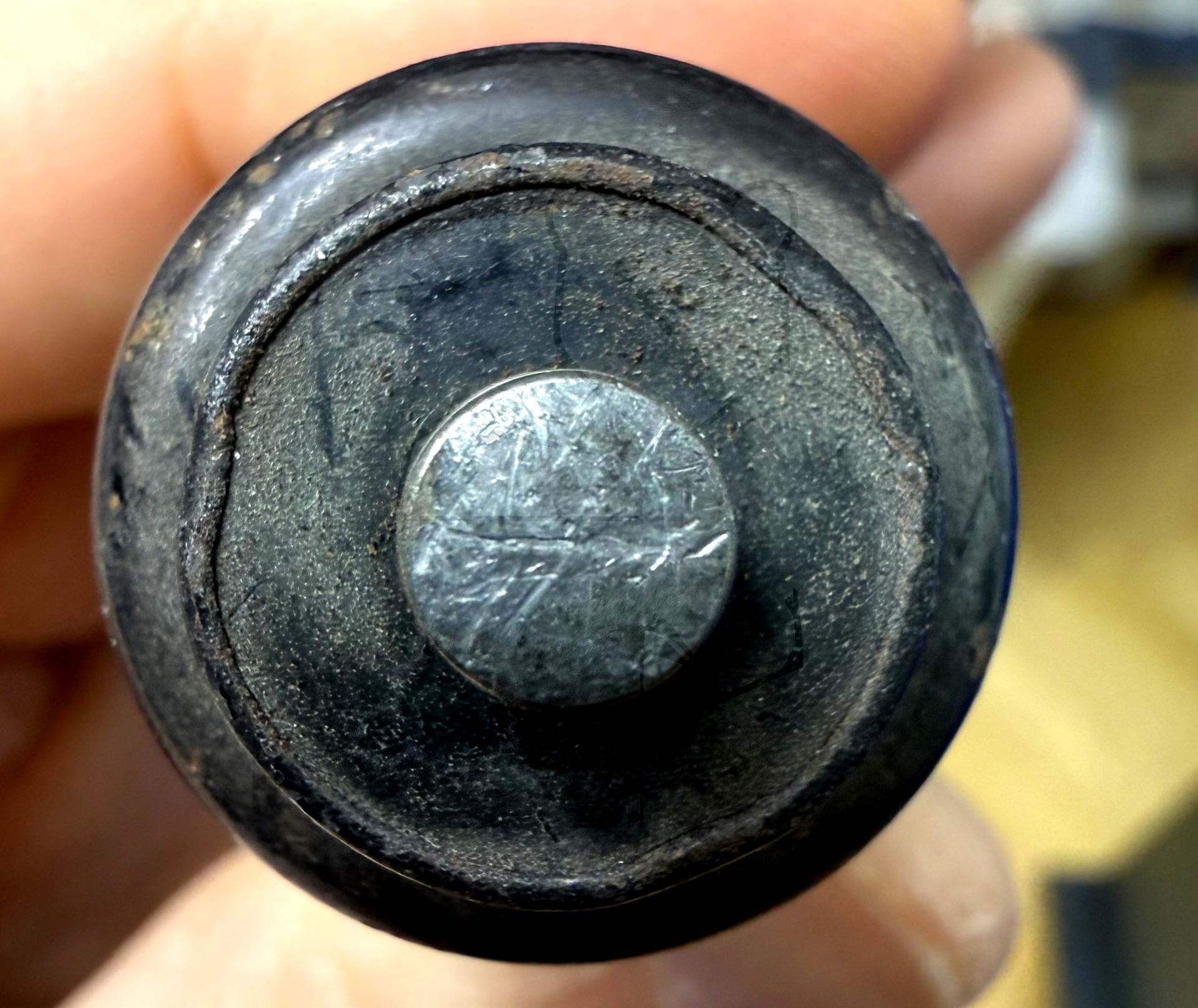

Röhre 6K8 #6777 Bild 6

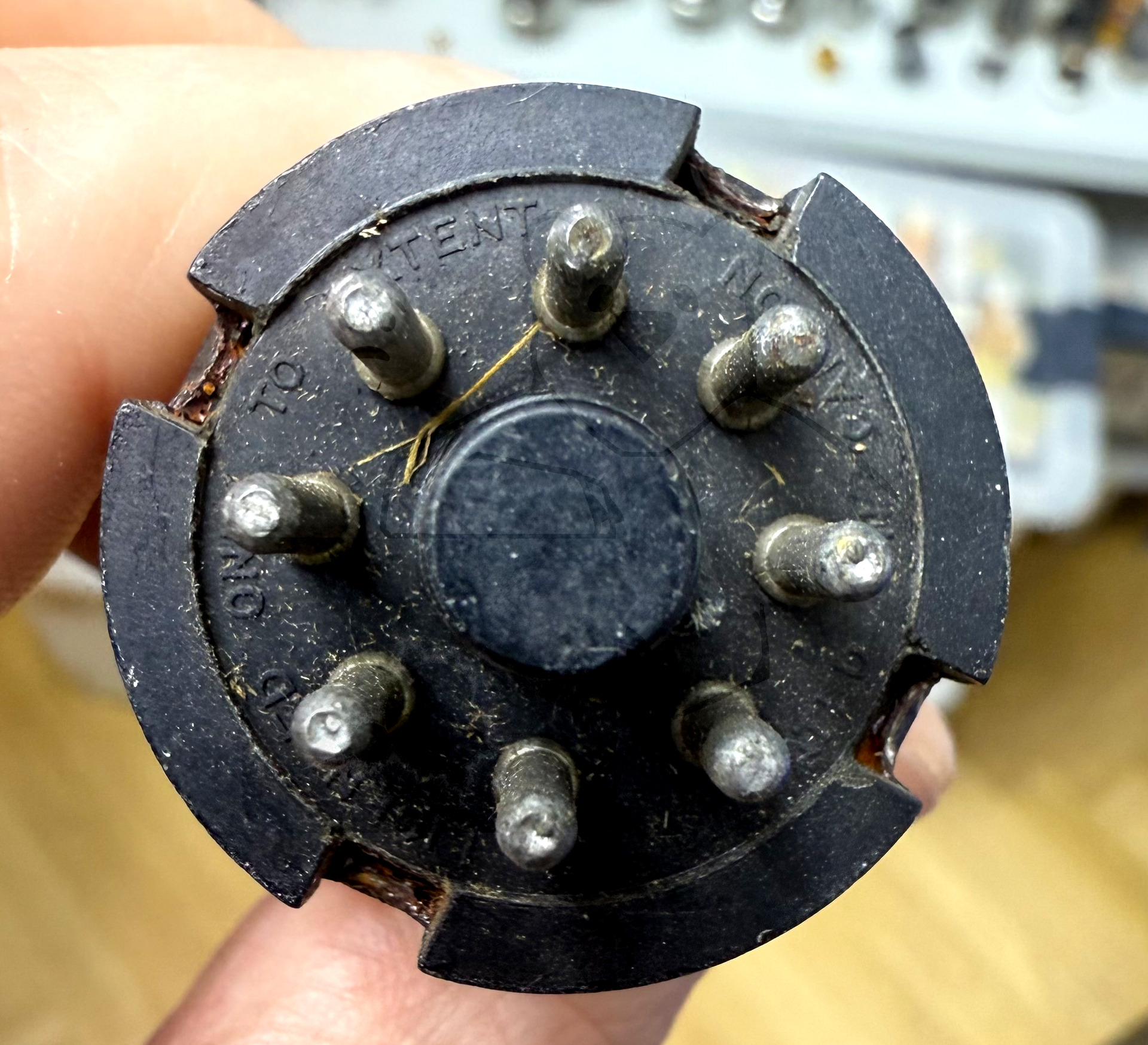

Röhre 6K8 #6777 Bild 7
