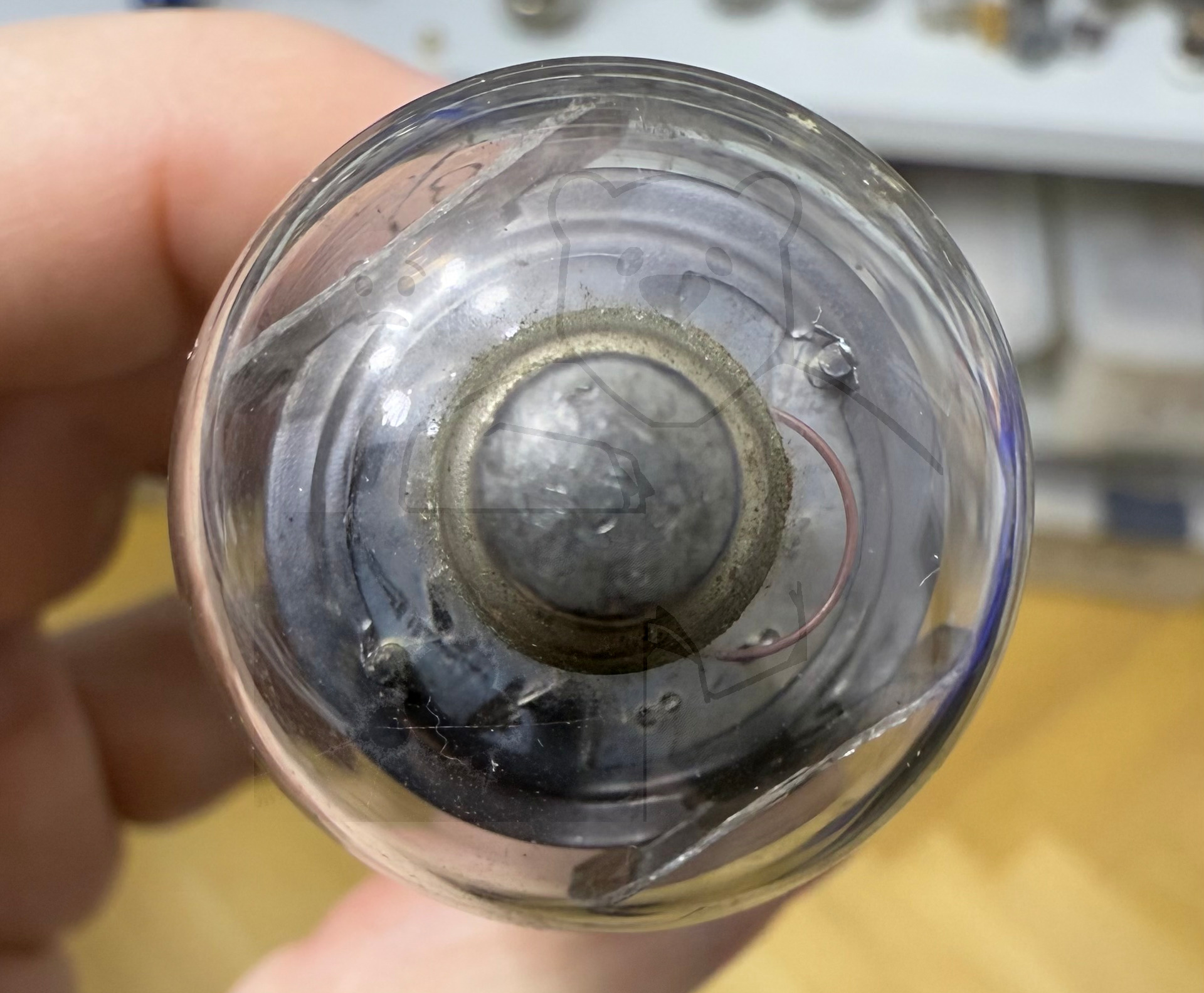

Daten und Bilder der Röhre: 6K8GT

🔎 Beschreibung der Röhre: 6K8GT

Name	6K8GT
Vergleichsname	→ 6K8 6К8 VT-167
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 21:12:03

🔎 Beschreibung der Systeme für die Röhre: 6K8GT

	System 1	System 2
Kathode	8	8
Gitter 1	5	5
Gitter 2		4
Gitter 3		Kappe
Gitter 4		4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	3
Anode 2
Leuchtschirm
Heizung	2, 7	2, 7
Abschirmung	1	1
Funktion	→ Oszillator	→ Oszillator / Mischer

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

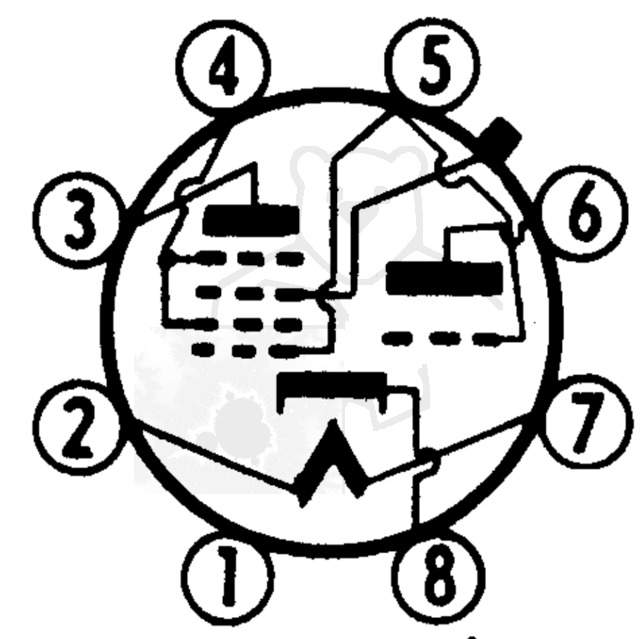

🔎 Sockelschaltung der 6K8GT

Bildquelle: Mazda Belvu Datenblatt

🔎 Datenblätter zur Röhre: 6K8GT
Datenblatt 6K8 Cunningham [www.tubedata.info].pdf (118 kB)
Datenblatt 6K8 Mazda [www.tubedata.info].pdf (55 kB)
Datenblatt 6K8 RCA [www.tubedata.info].pdf (125 kB)

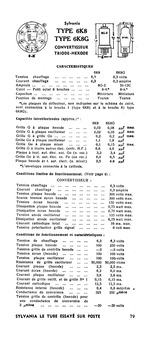

Datenblatt 6K8 Sylvania.pdf (98 kB)
Datenblatt 6K8 Tung-Sol [www.tubedata.info].pdf (93 kB)
Datenblatt 6K8G Brimar [www.tubedata.info].pdf (64 kB)
Datenblatt 6K8G Raytheon [www.tubedata.info].pdf (94 kB)
Datenblatt 6K8GT Arcturus [www.tubedata.info].pdf (93 kB)
Datenblatt 6K8GT Radiotron.pdf (155 kB)
Pruefkarte 6K8 VT-167 - Karte 1 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte 6K8 VT-167 - Karte 2 - Funke W19 Roehrenpruefer.pdf (166 kB)
Pruefkarte 6K8 VT167 VT167A Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (222 kB)
Pruefkarte 6K8 VT167 VT167A Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (219 kB)
