🔎 Beschreibung der Röhre: 6AC7K Inventarnummer: 06754
| Name | → 6AC7K 📺 Mit Video |
| Vergleichsname | |
| Hersteller | → R-F-T |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | Dies ist die Mikrophonie arme Variante der → 6AC7. Das 'k' steht für 'Klingarm' |
| Informationen | Markiert als 'Erste Wahl' |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | 416104 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S122c |
🔎 Beschreibung der Systeme für die Röhre: 6AC7K
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 4 |
| Gitter 2 | 6 |
| Gitter 3 | 3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | → Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 6AC7K
Bildquelle: General Electric Datenblatt
🔎 YouTube Video zu 6AC7K
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/4EO4uHNpOdM (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: 6AC7K
Datenblatt 6AC7 General Electric [www.tubedata.info].pdf (264 kB)
Datenblatt 6AC7 RFT [www.tubedata.info].pdf (81 kB)
Datenblatt 6AC7 Tung-Sol [www.tubedata.info].pdf (207 kB)
Datenblatt 6AC7 VT-112 Sylvania.pdf (107 kB)
Datenblatt 6AC7GT Hitachi.pdf (51 kB)
Datenblatt 6AC7k RFT [www.tubedata.info].pdf (84 kB)
Pruefkarte 6AC7 1851 1852 VT112 - Neuberger RPM370 Roehrenmessgeraet.pdf (245 kB)
Pruefkarte 6AC7 1852 VT-112 - Funke W19 Roehrenpruefer.pdf (169 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6AC7K

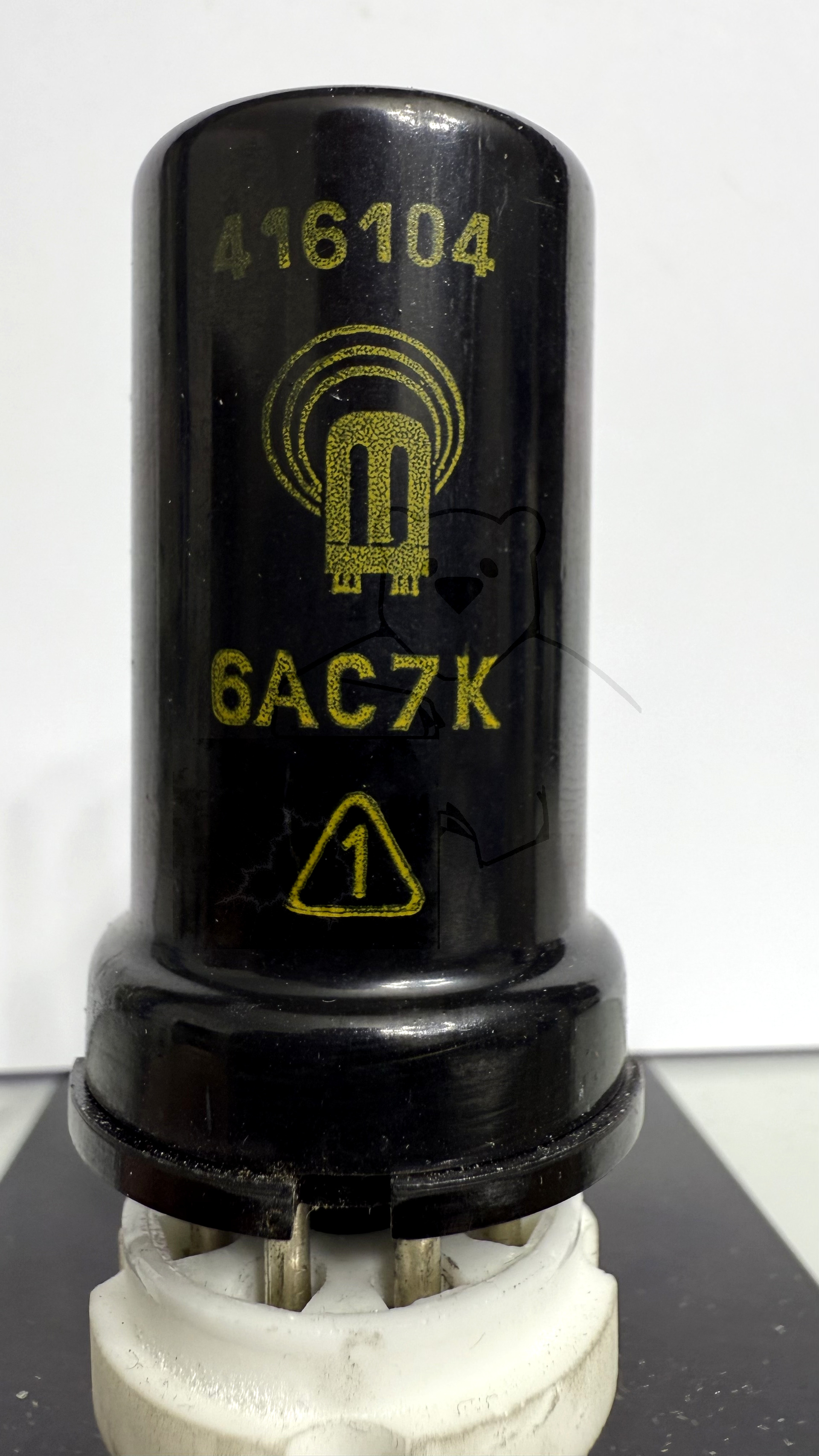

Röhre 6AC7K #6754 Bild 1
