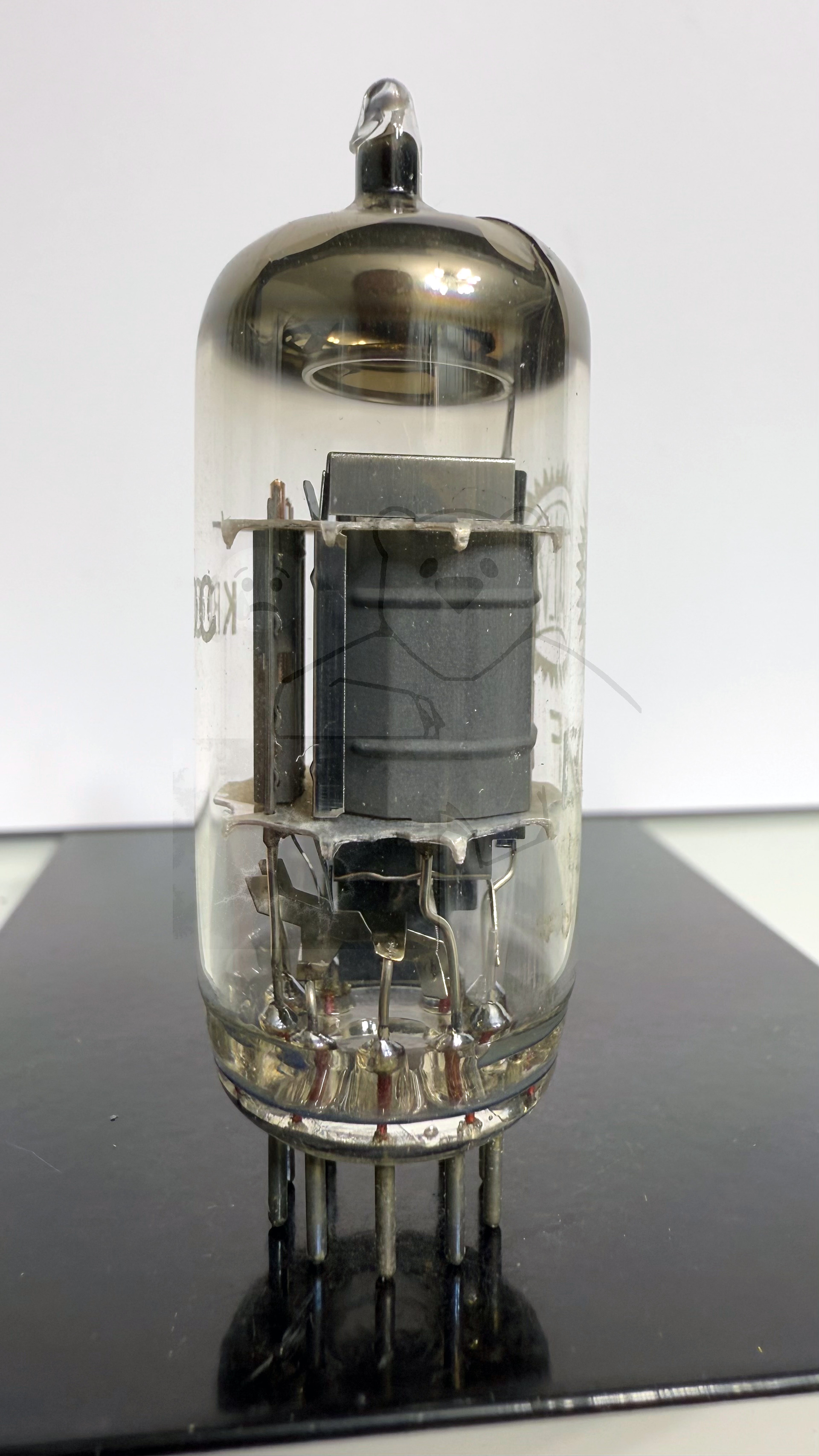

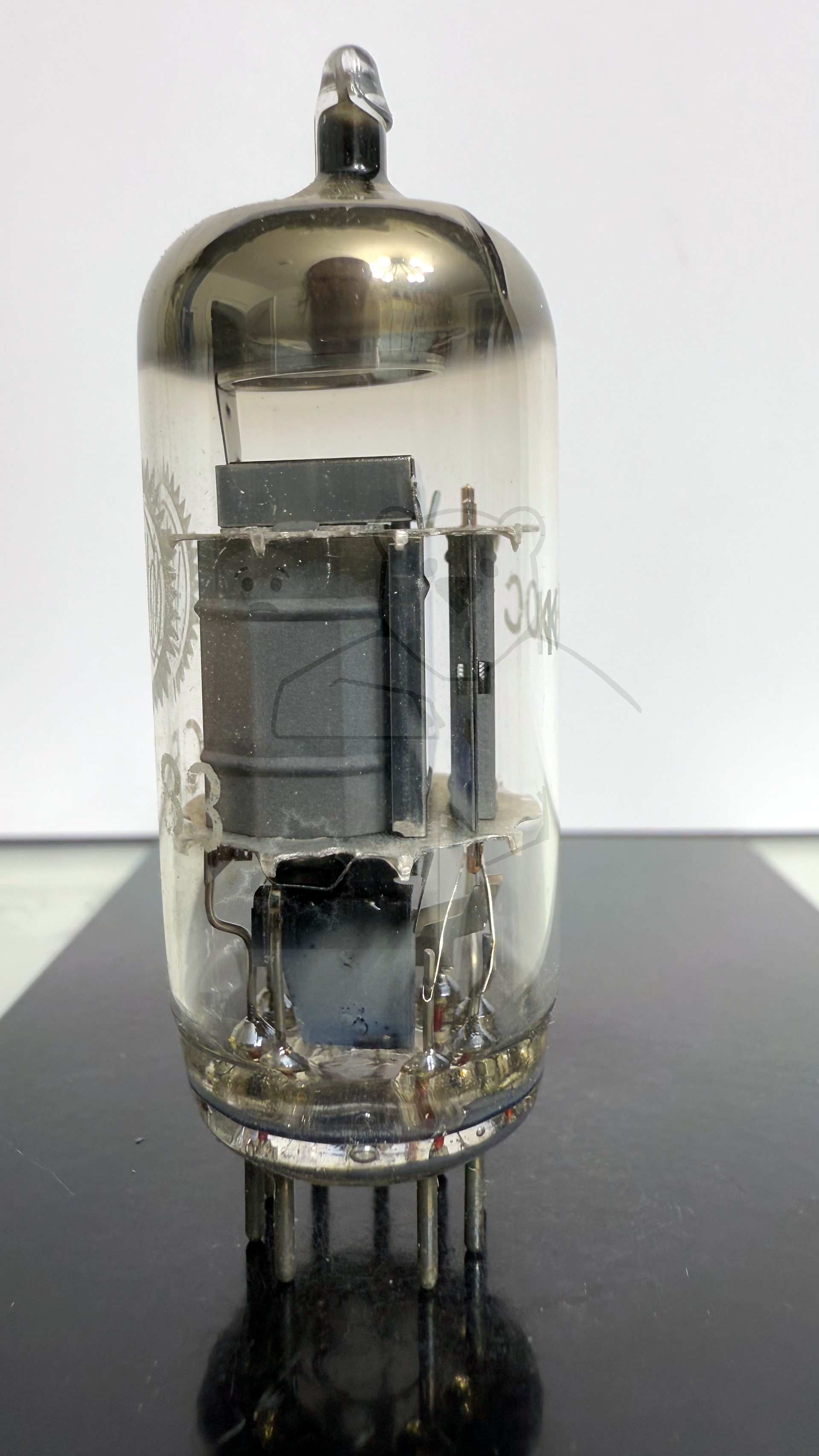

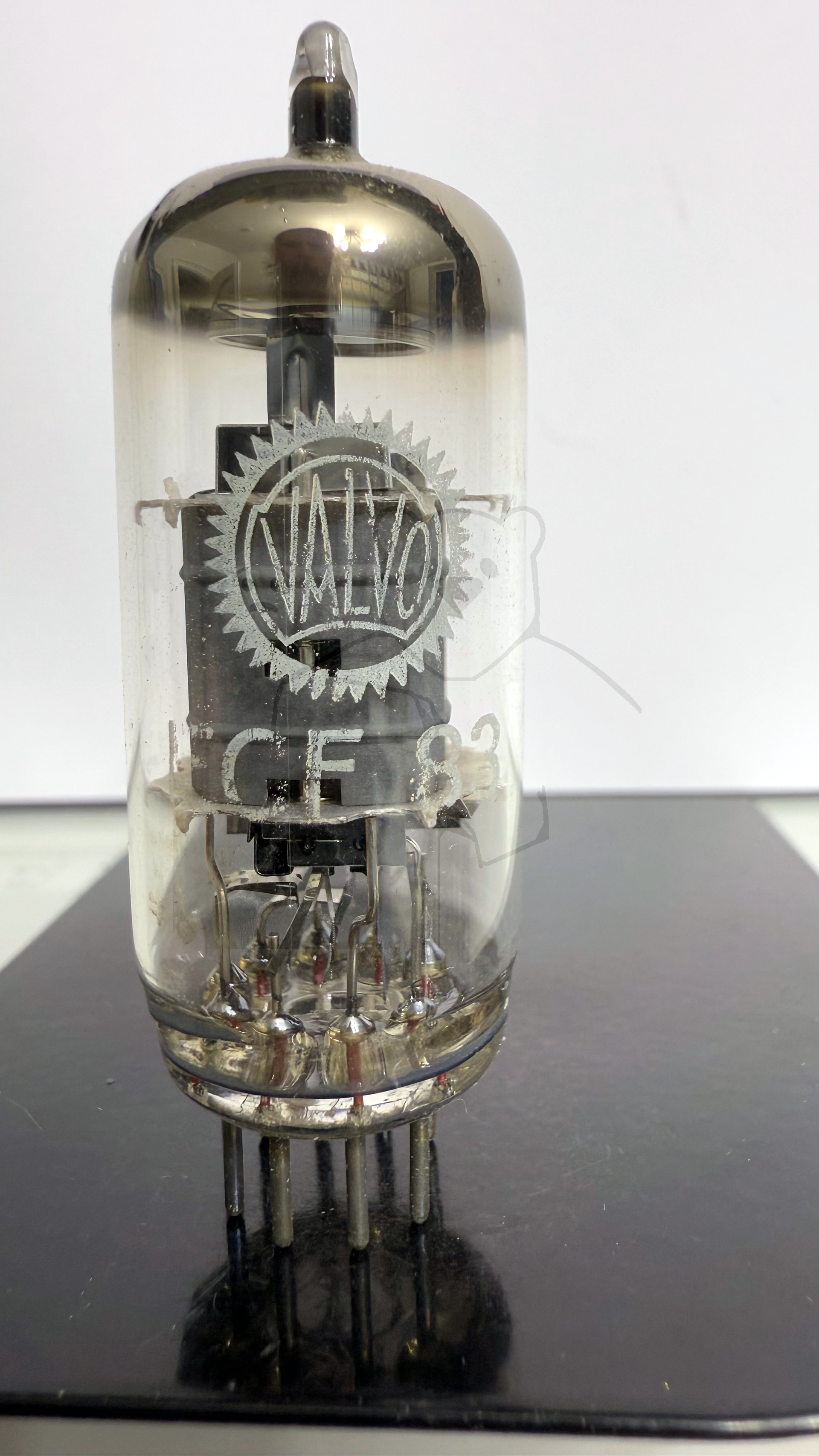

Daten und Bilder der Röhre: ECF83

🔎 Beschreibung der Röhre: ECF83 Inventarnummer: 06727

Name	→ ECF83
Vergleichsname
Hersteller	→ Valvo
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,4
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen

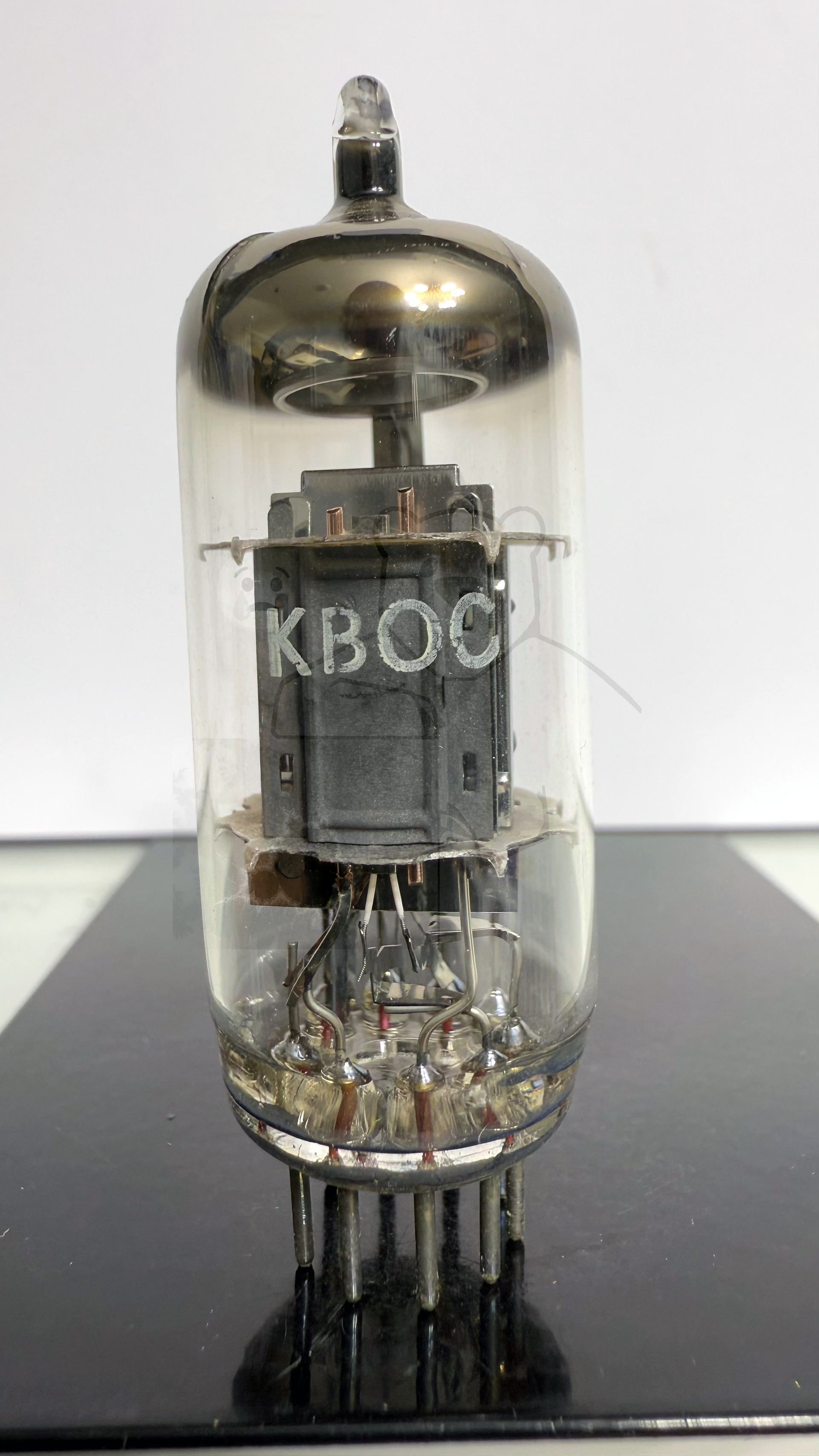

Kenn Nummer	KBOC
Ätz- Produktionscode
Serien Nummer	2002323

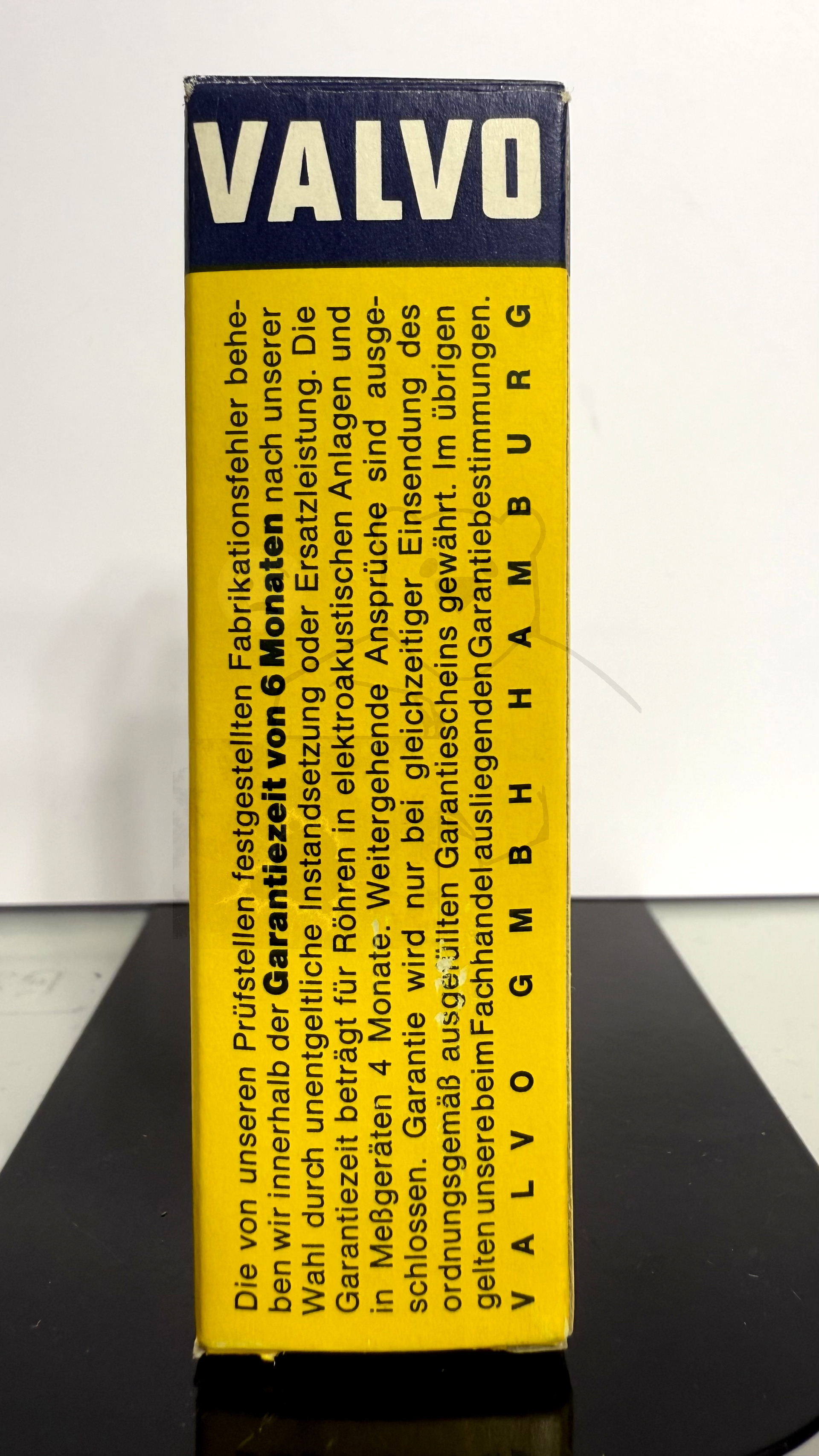

Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S107a

🔎 Beschreibung der Systeme für die Röhre: ECF83

	System 1	System 2
Kathode	1	8
Gitter 1	2	9
Gitter 2		7
Gitter 3		8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	8	8
Funktion	→ Niederfrequenzverstaerker, Triode	→ Niederfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ECF83

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: ECF83
Datenblatt ECF83 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (4413 kB)
Pruefkarte ECF83 - Karte 1 - Funke W19 Roehrenpruefer.pdf (152 kB)
Pruefkarte ECF83 - Karte 2 - Funke W19 Roehrenpruefer.pdf (147 kB)
Pruefkarte ECF83 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)
Pruefkarte ECF83 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (214 kB)
