Daten und Bilder der Röhre: ECL84

🔎 Beschreibung der Röhre: ECL84 Inventarnummer: 06726

Name	→ ECL84
Vergleichsname
Hersteller	→ Valvo
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,72
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen

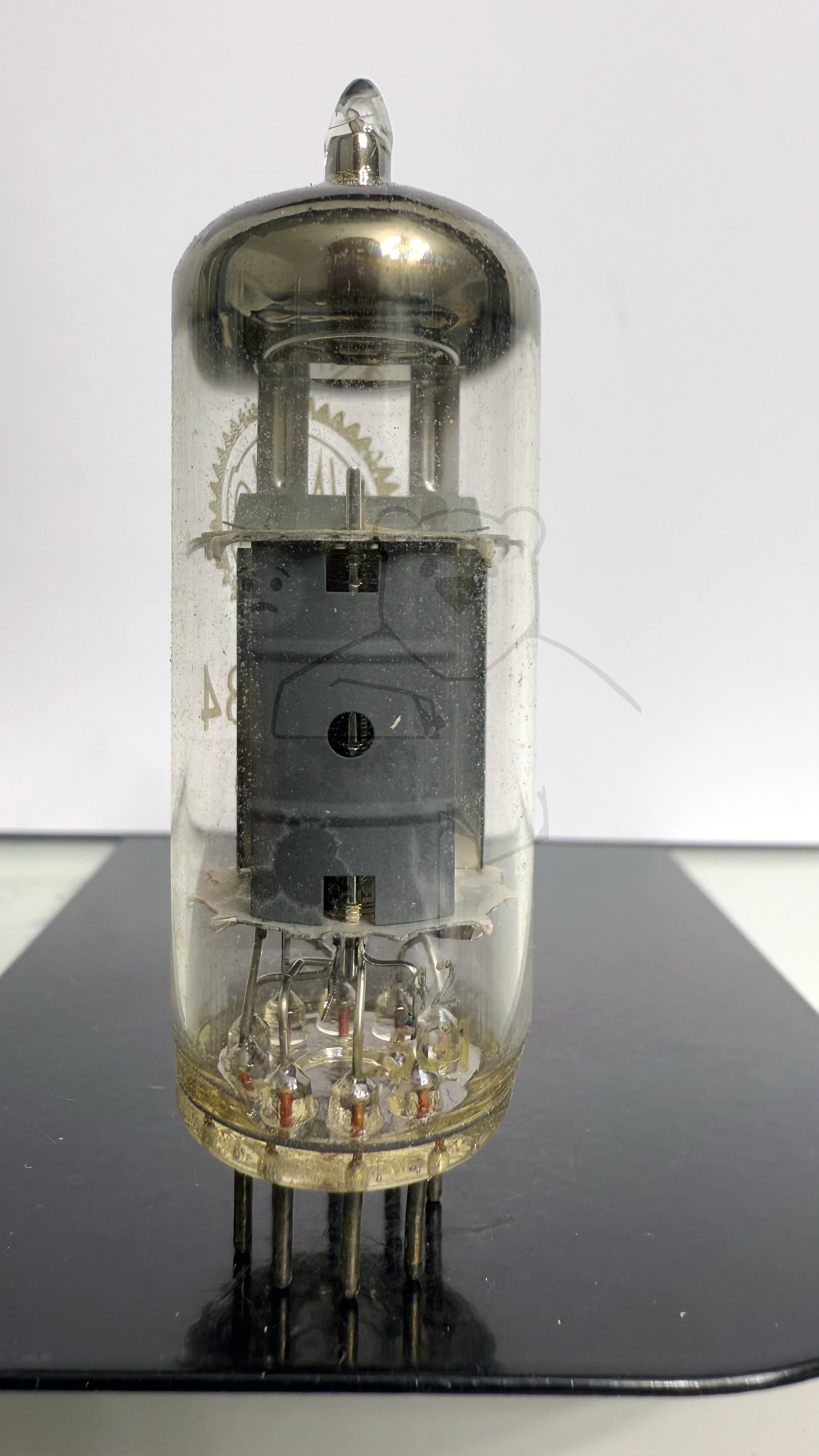

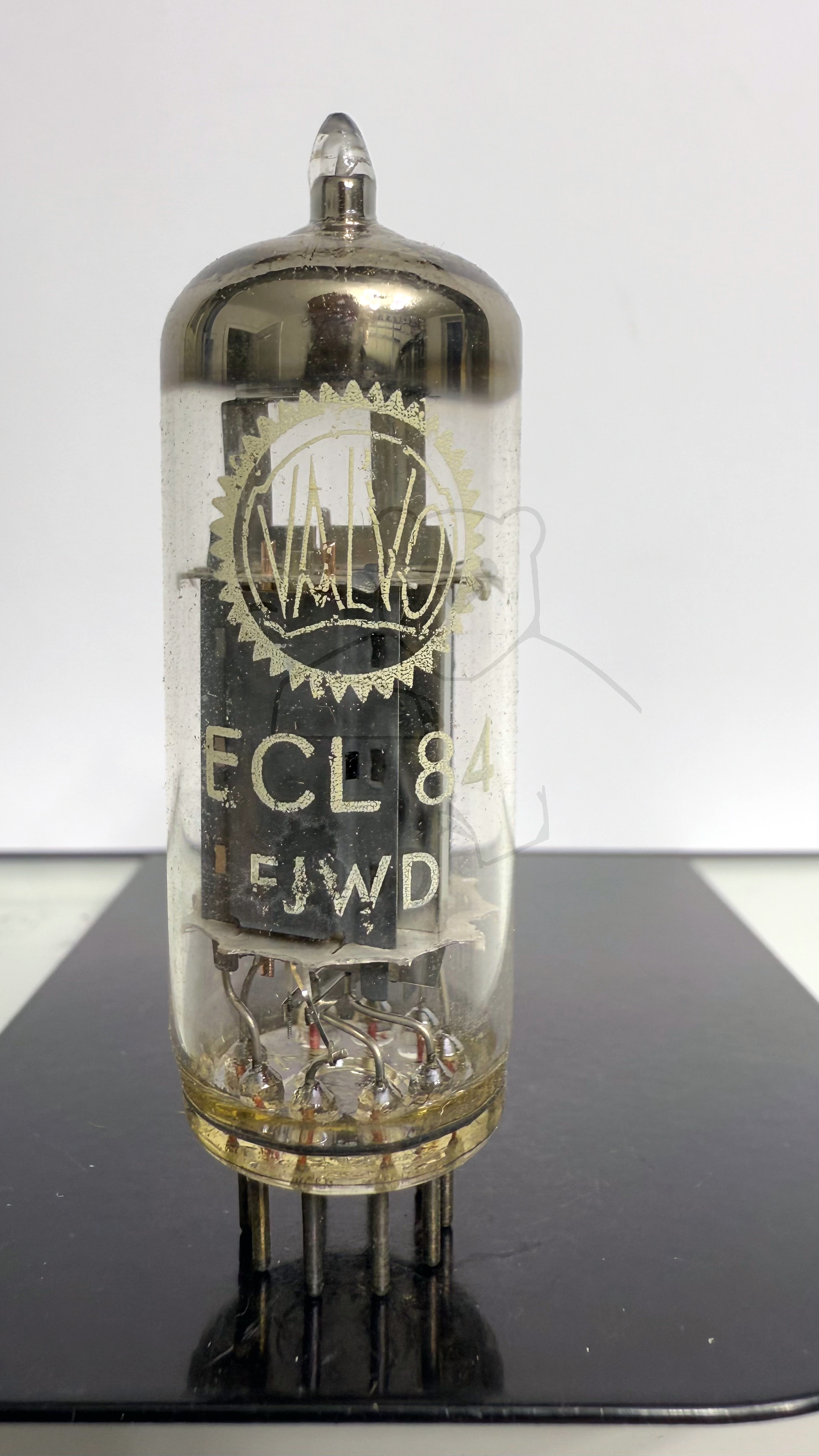

Kenn Nummer	FJWD
Ätz- Produktionscode
Serien Nummer	200 2394

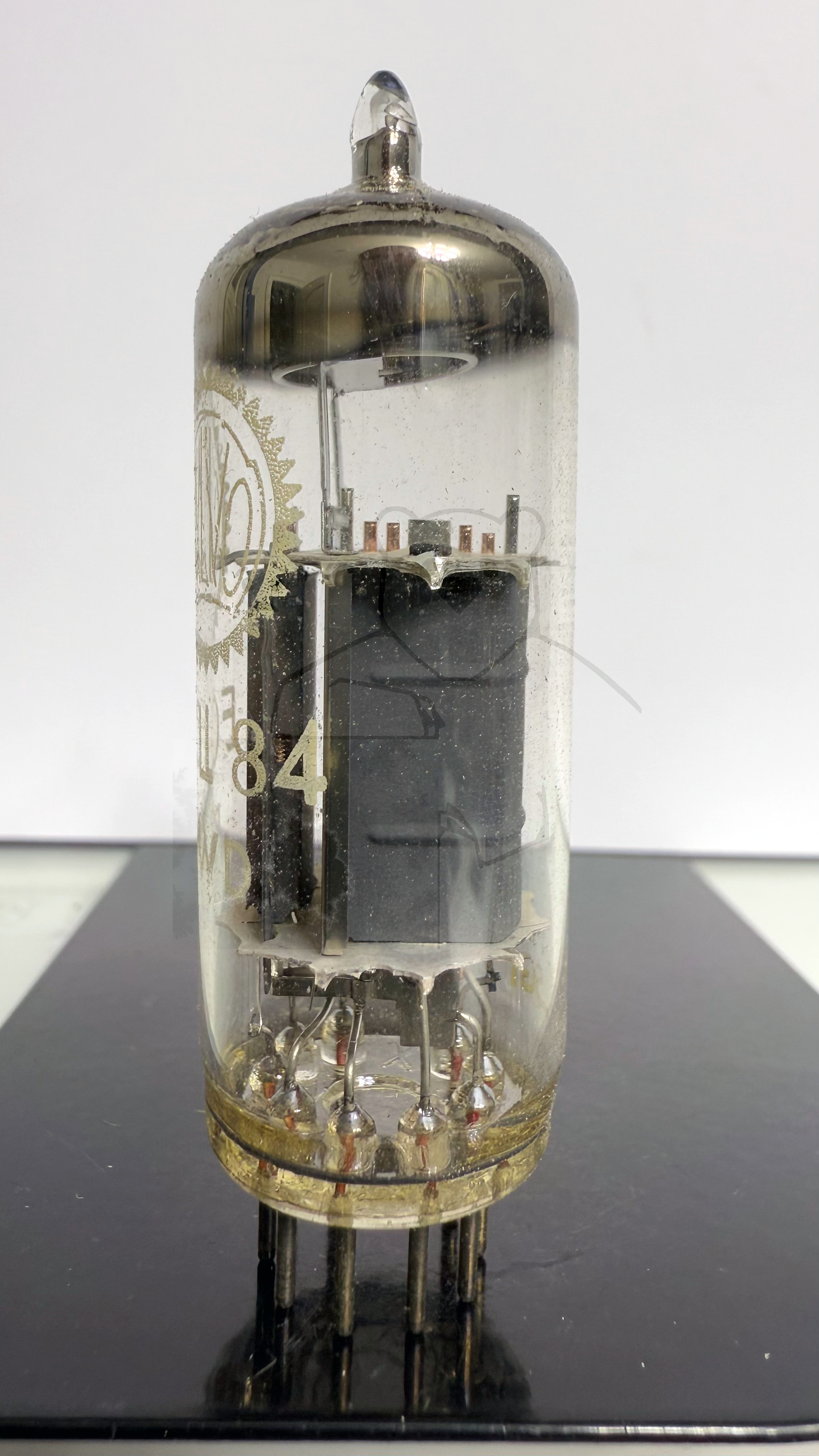

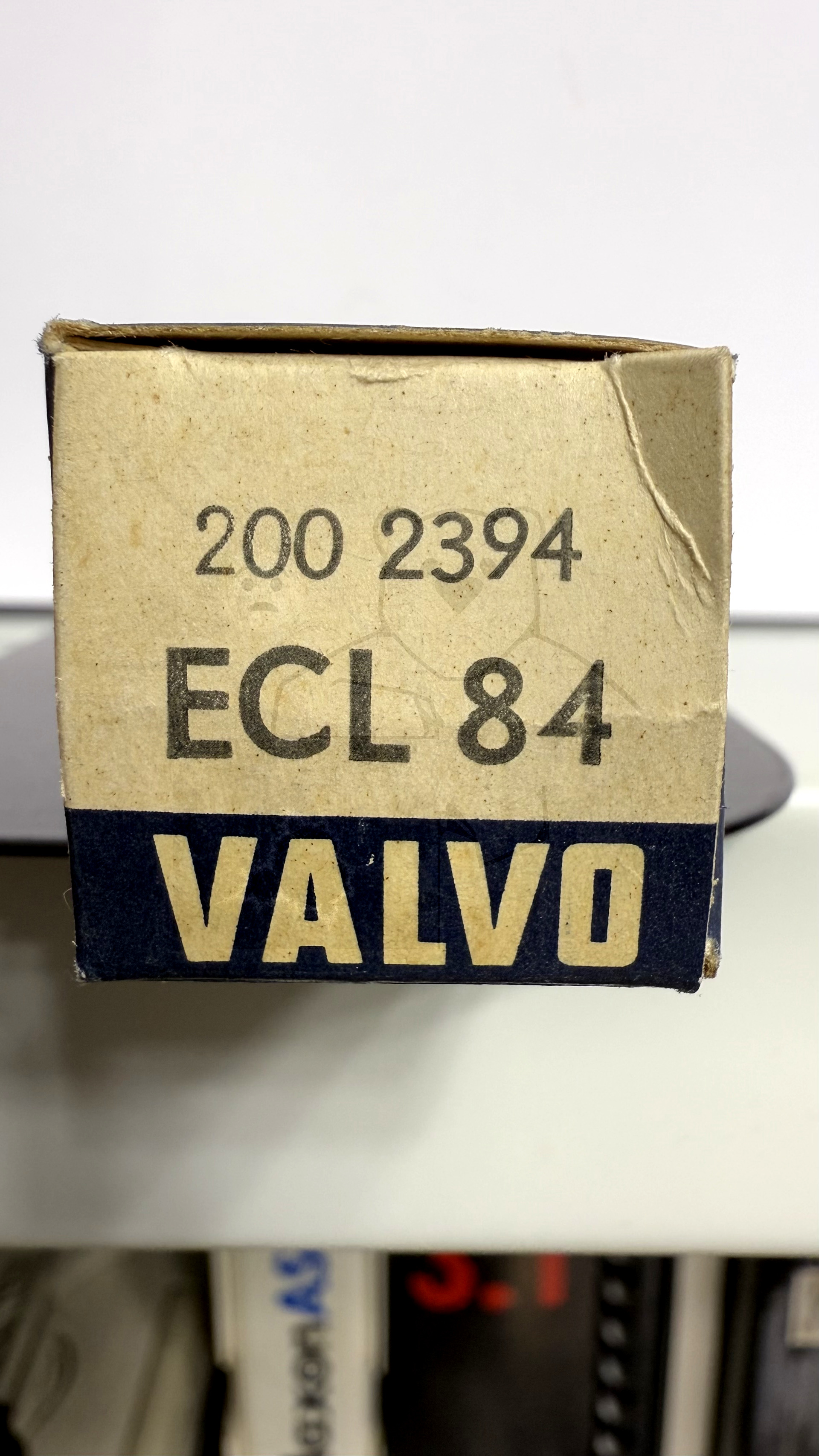

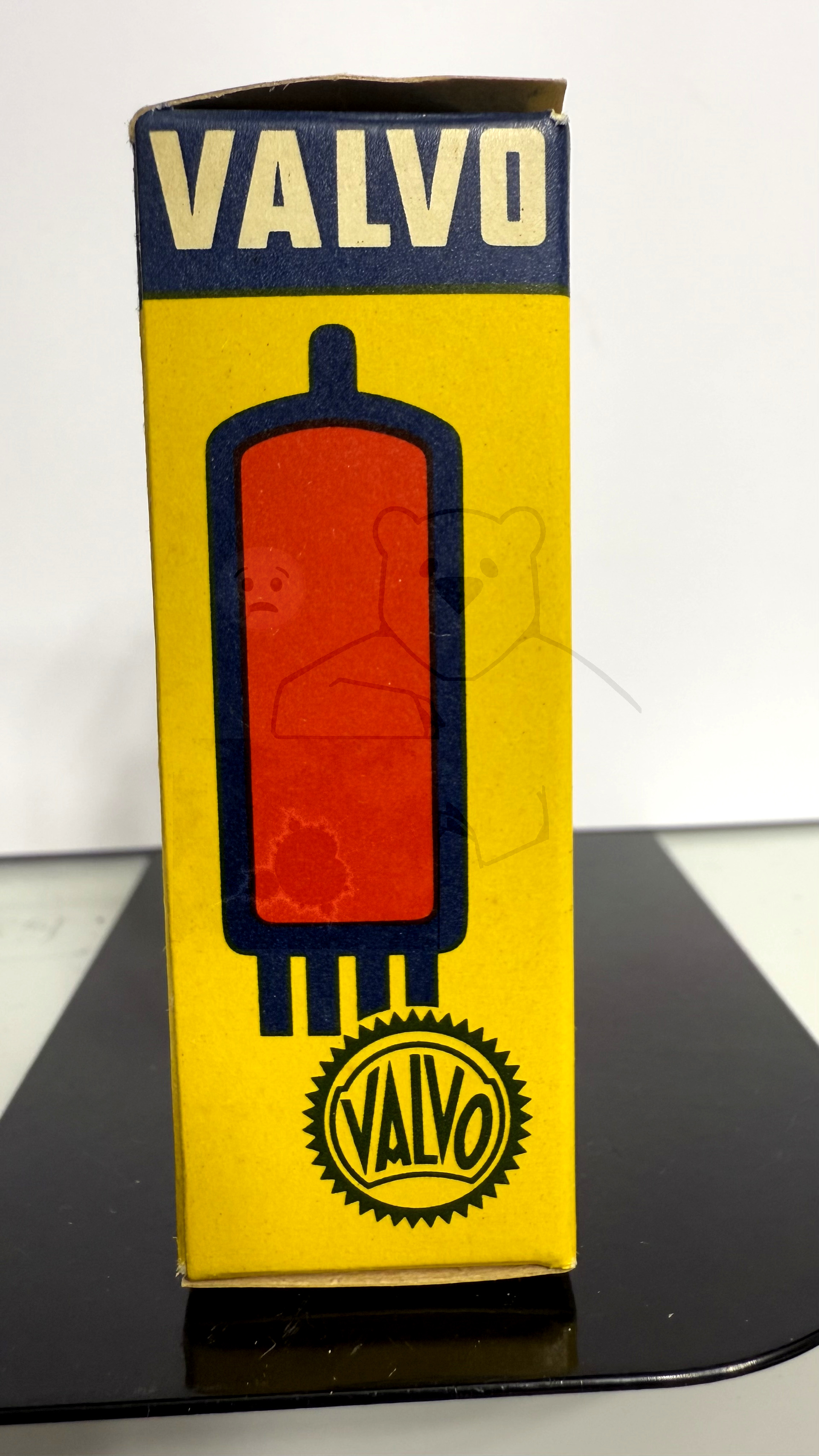

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S107a

🔎 Beschreibung der Systeme für die Röhre: ECL84

	System 1	System 2
Kathode	3	7
Gitter 1	1	8
Gitter 2		9
Gitter 3		7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	7	7
Funktion	→ Bildsynchronisation	→ Bildsignal, Endverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ECL84

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: ECL84
Datenblatt ECL84 Tesla [www.tubedata.info].pdf (335 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
