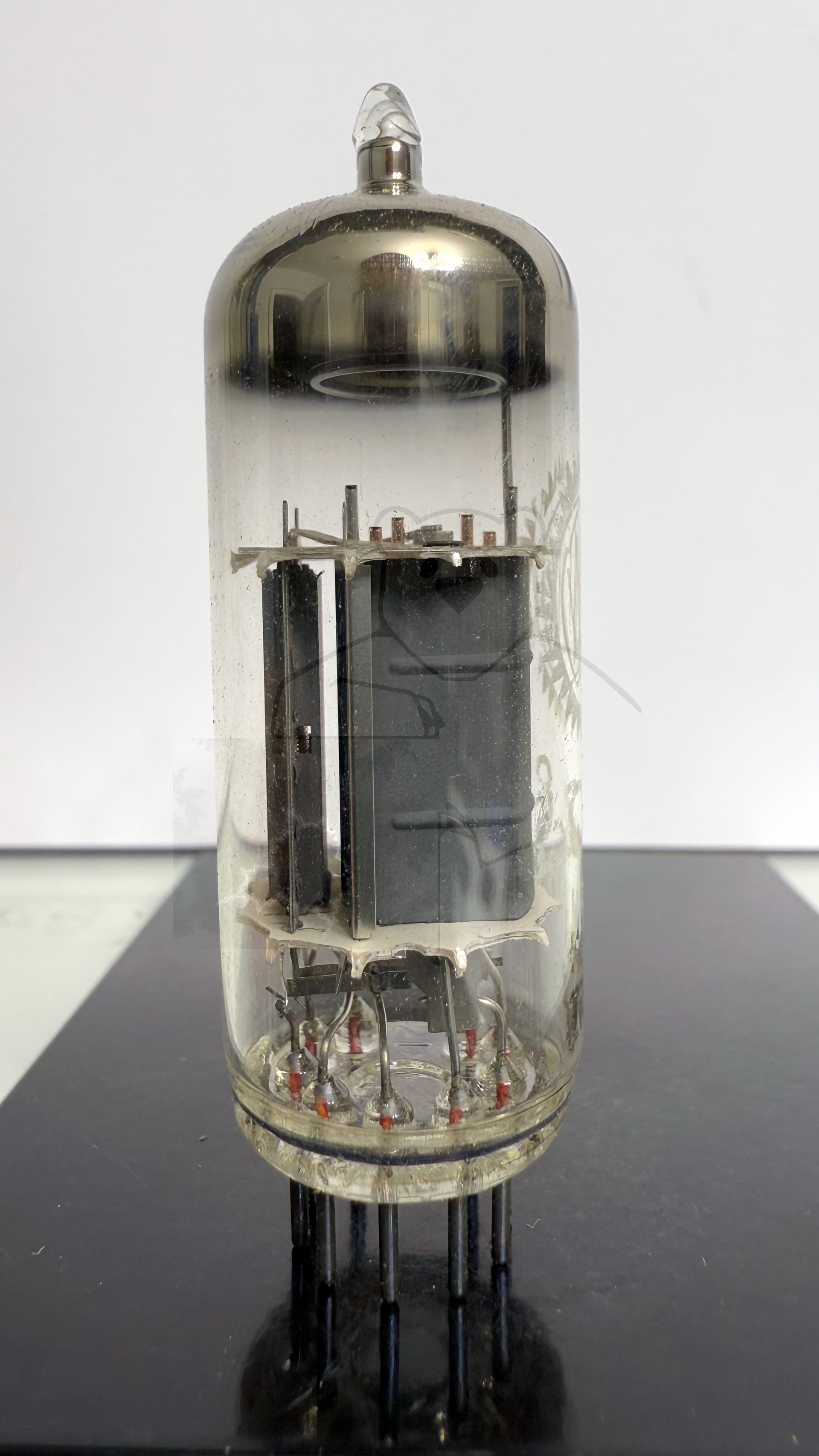

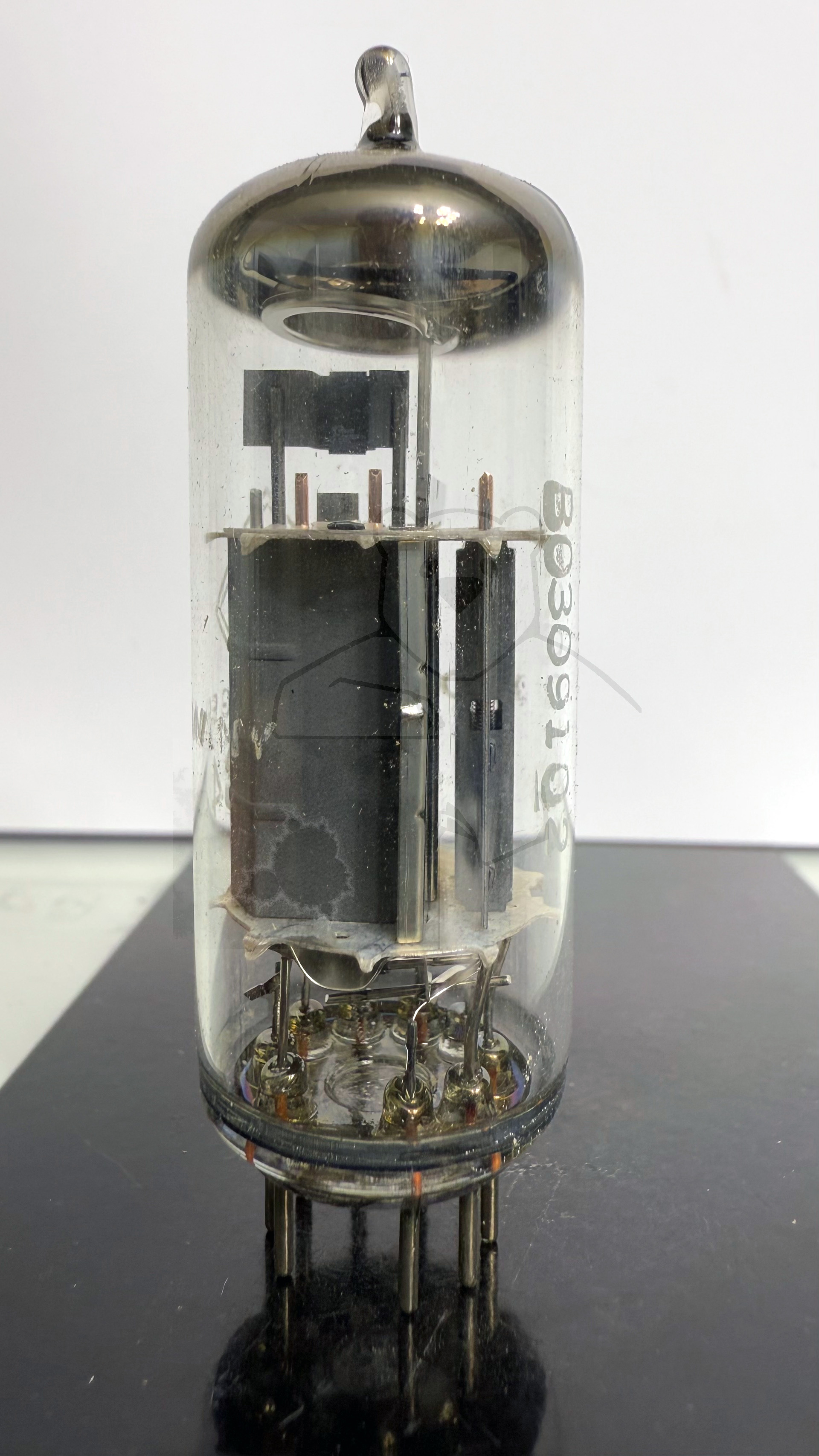

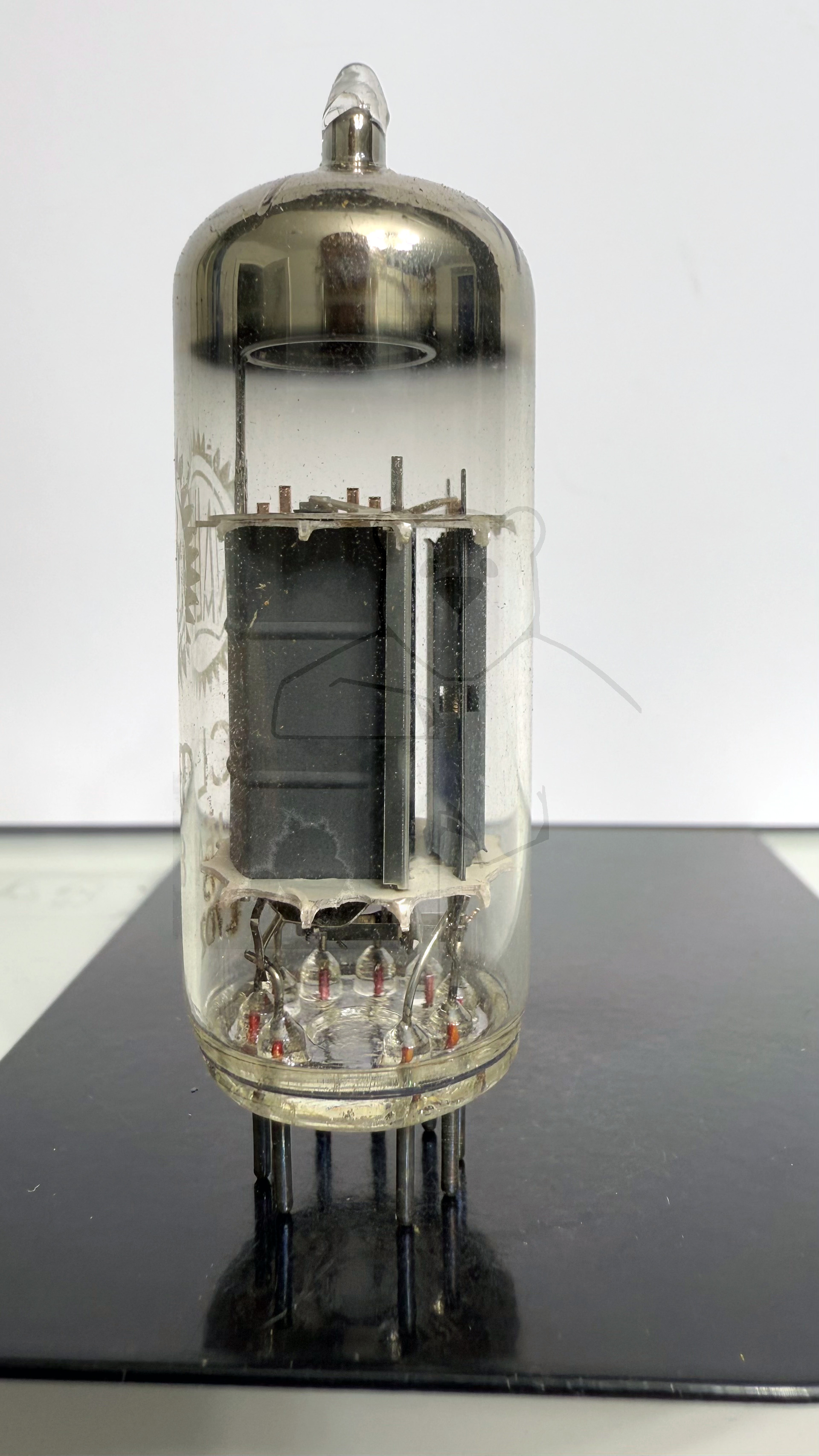

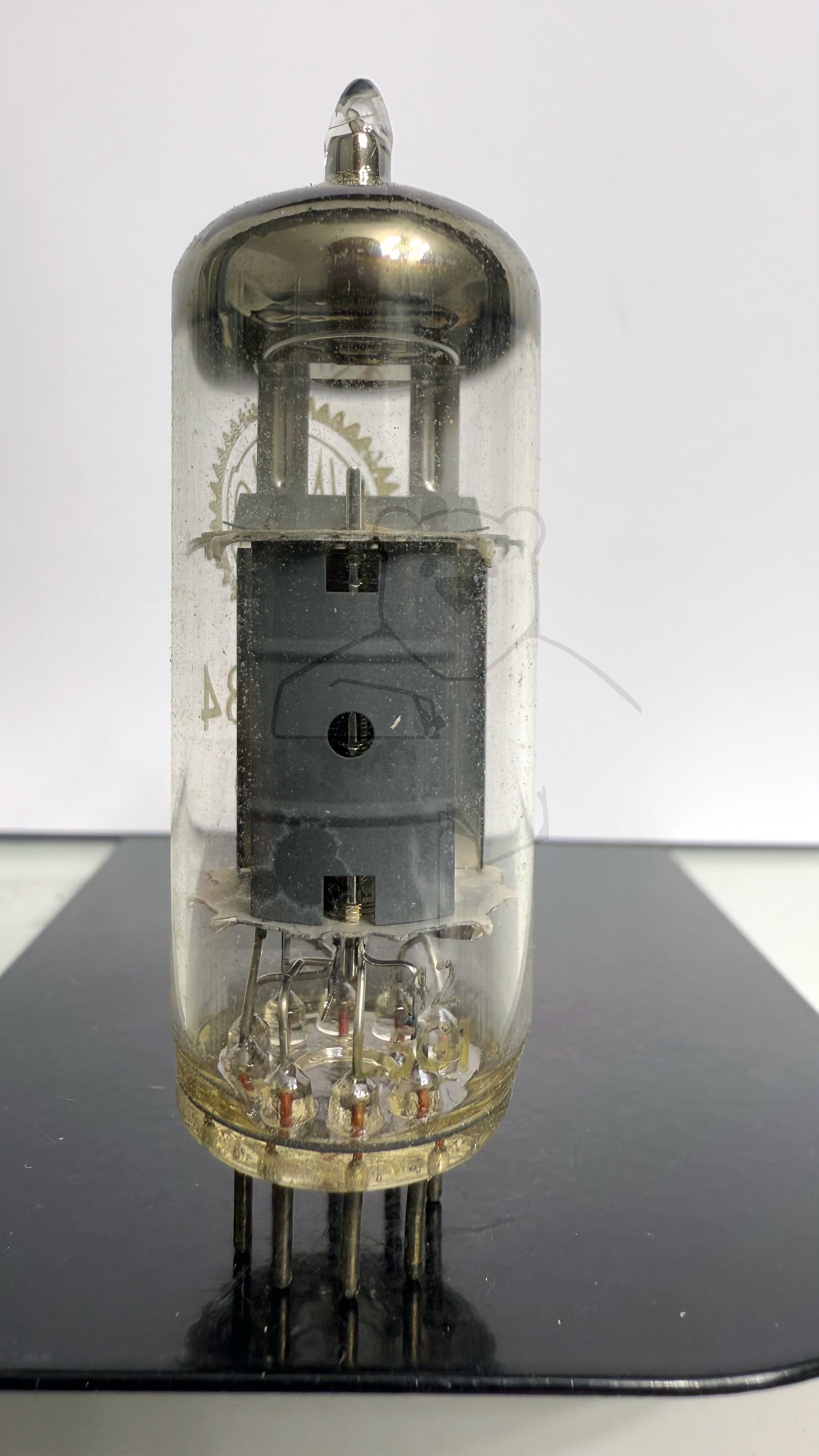

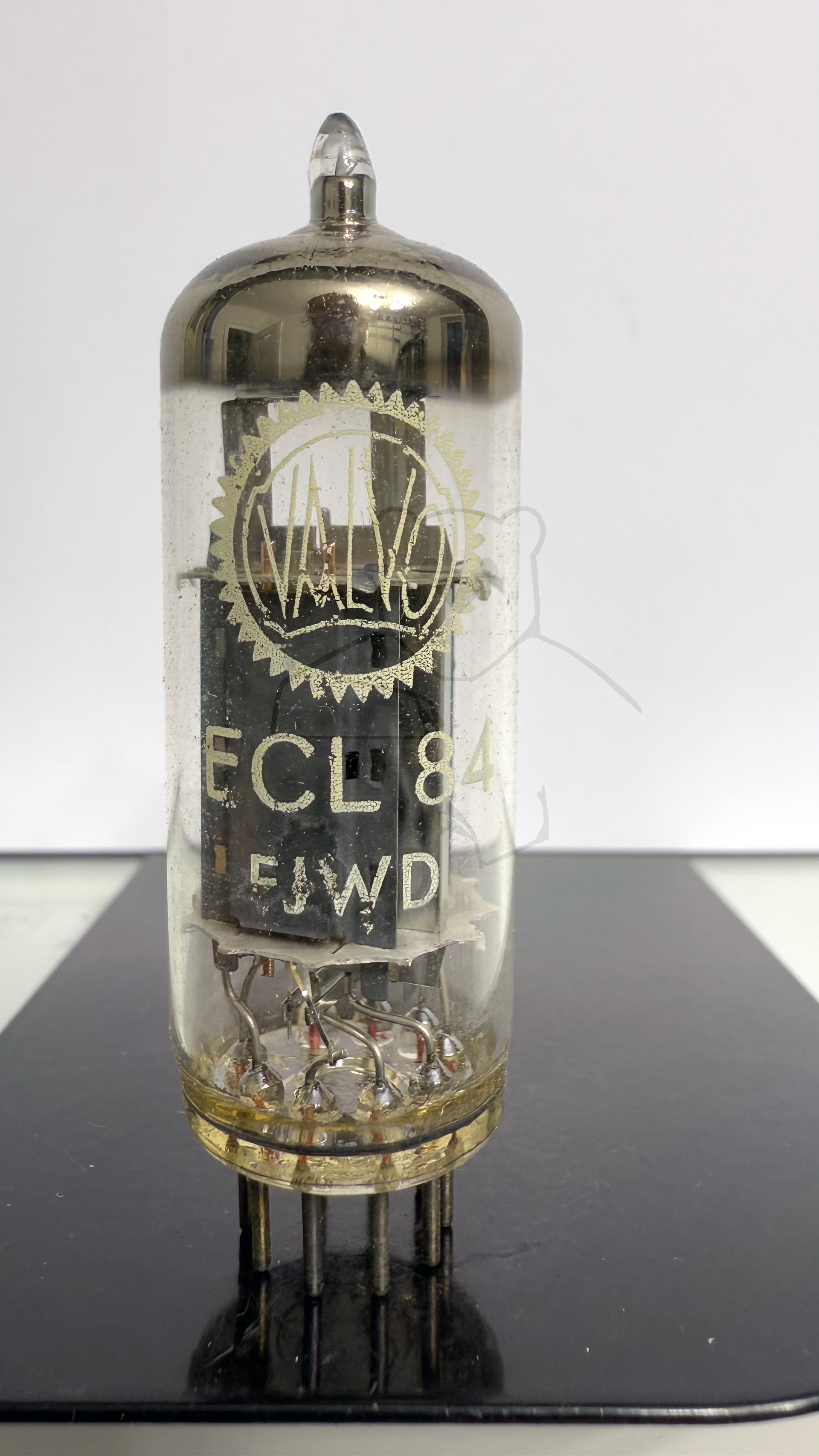

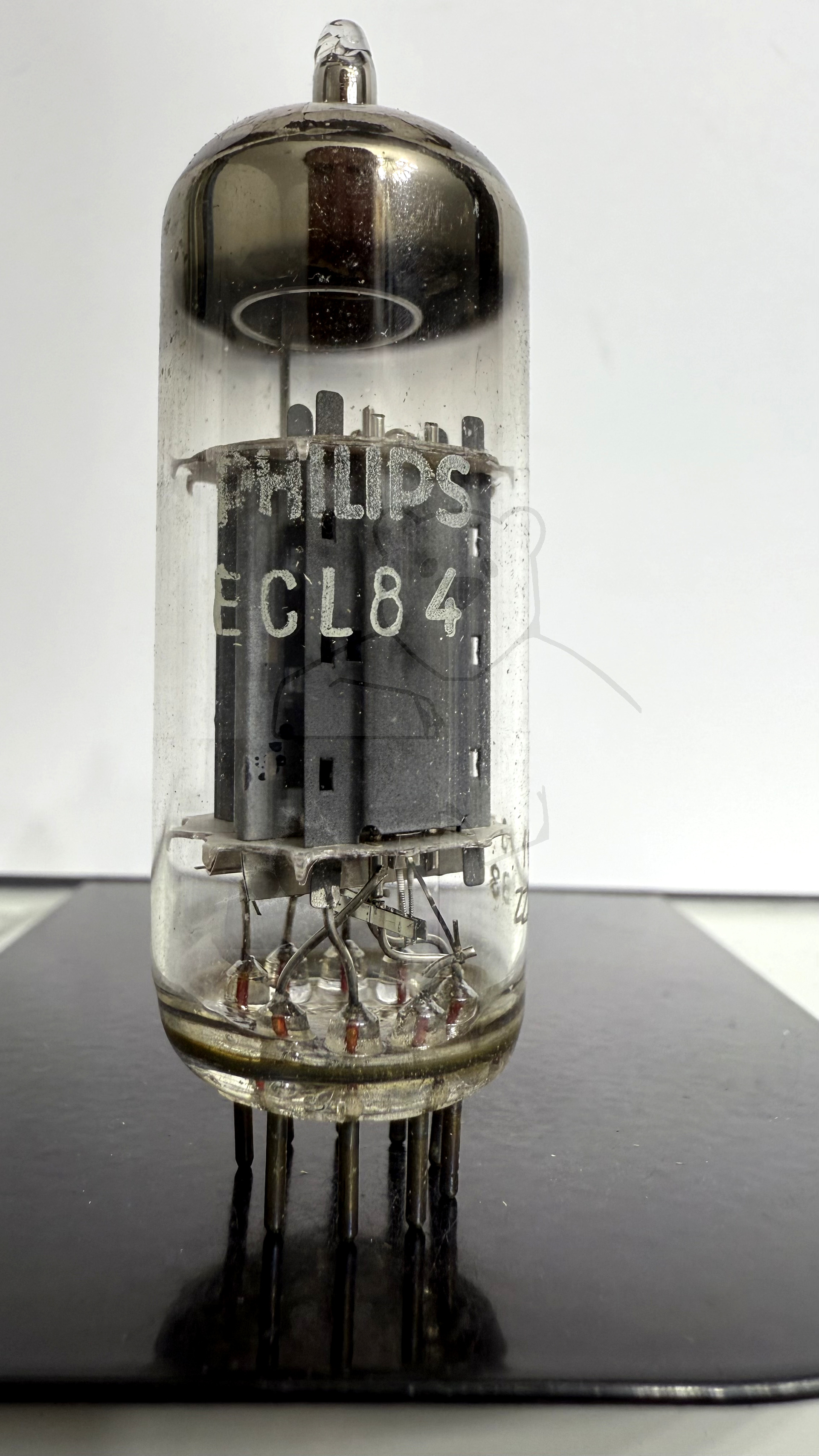

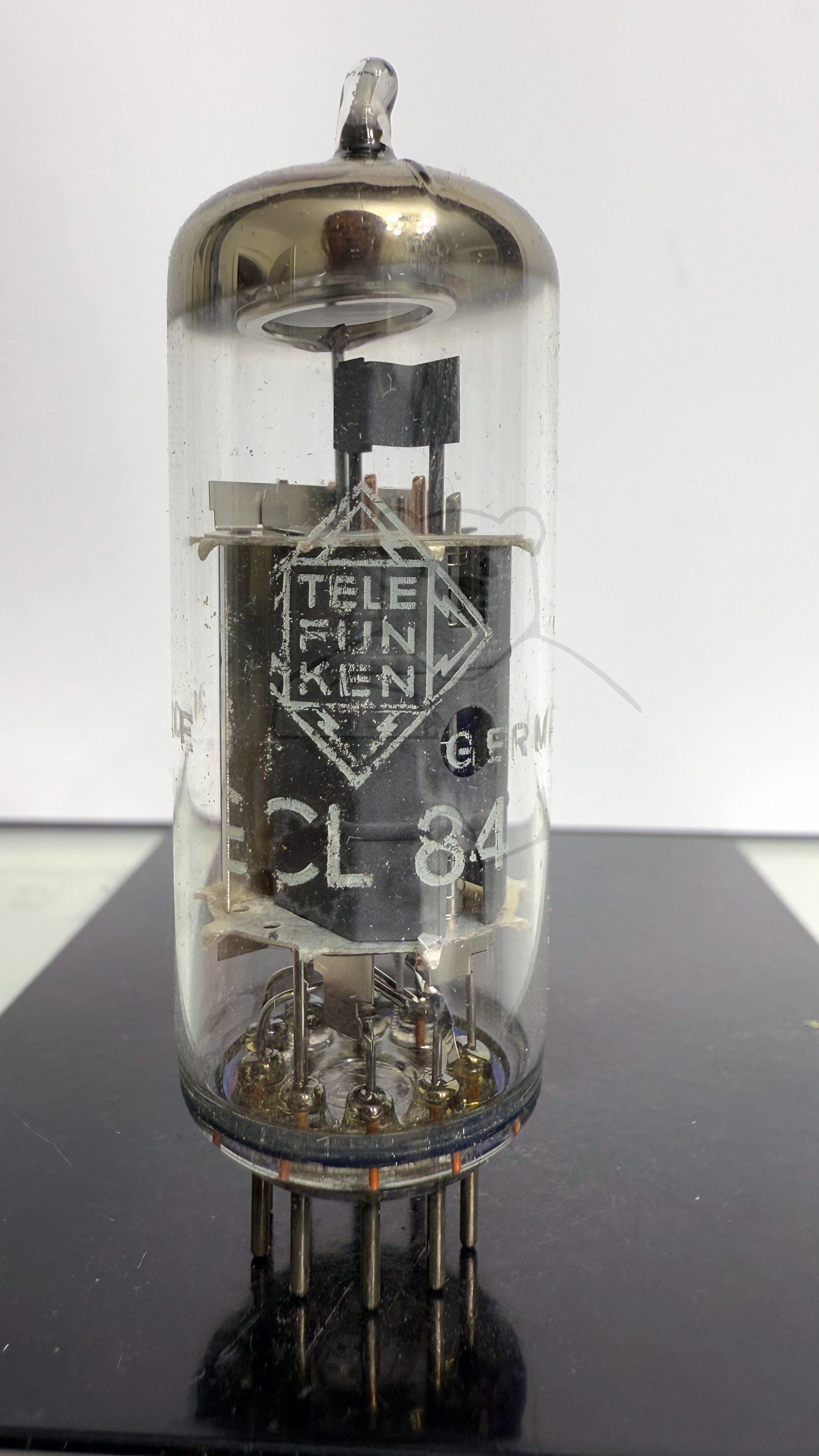

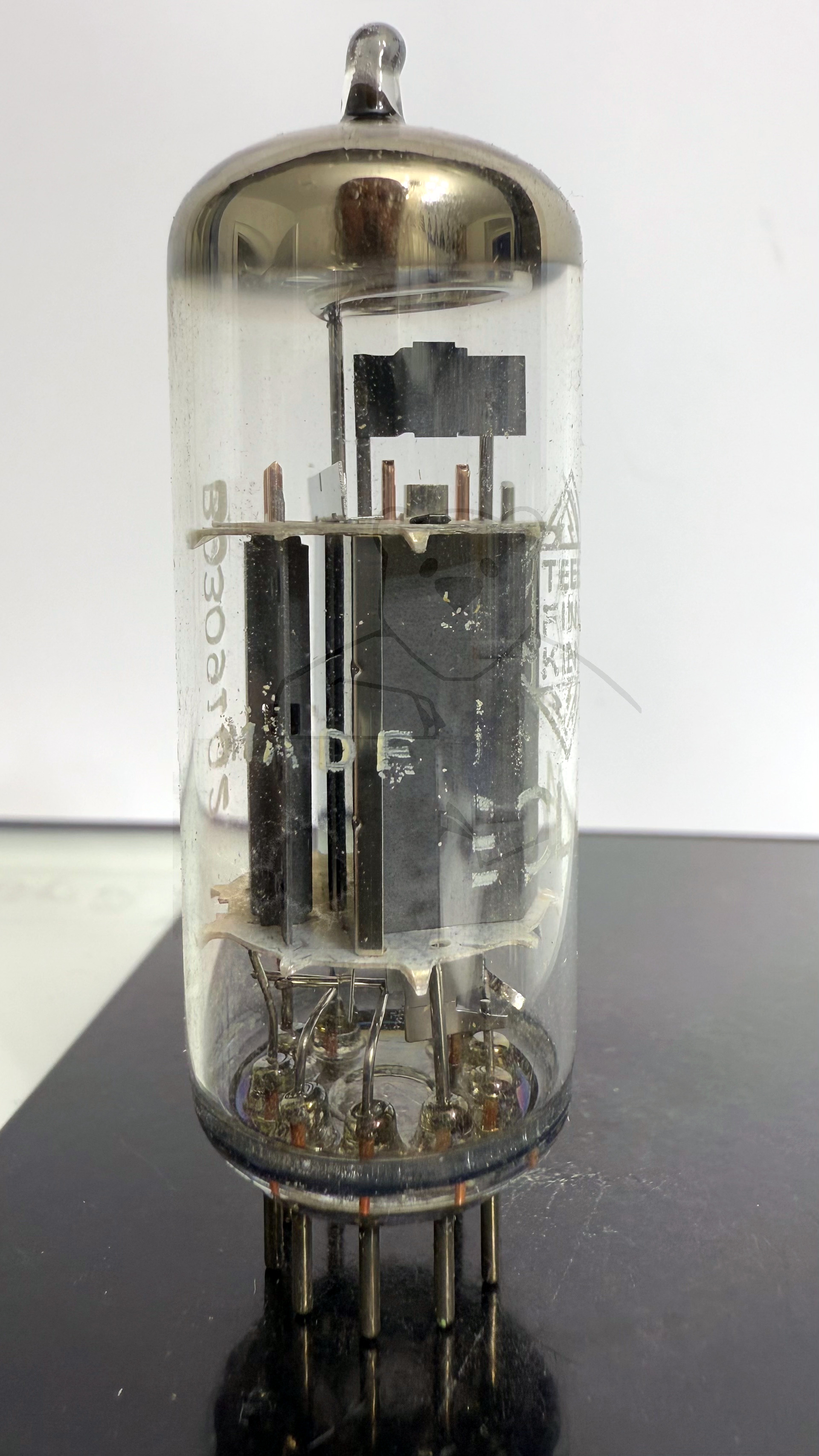

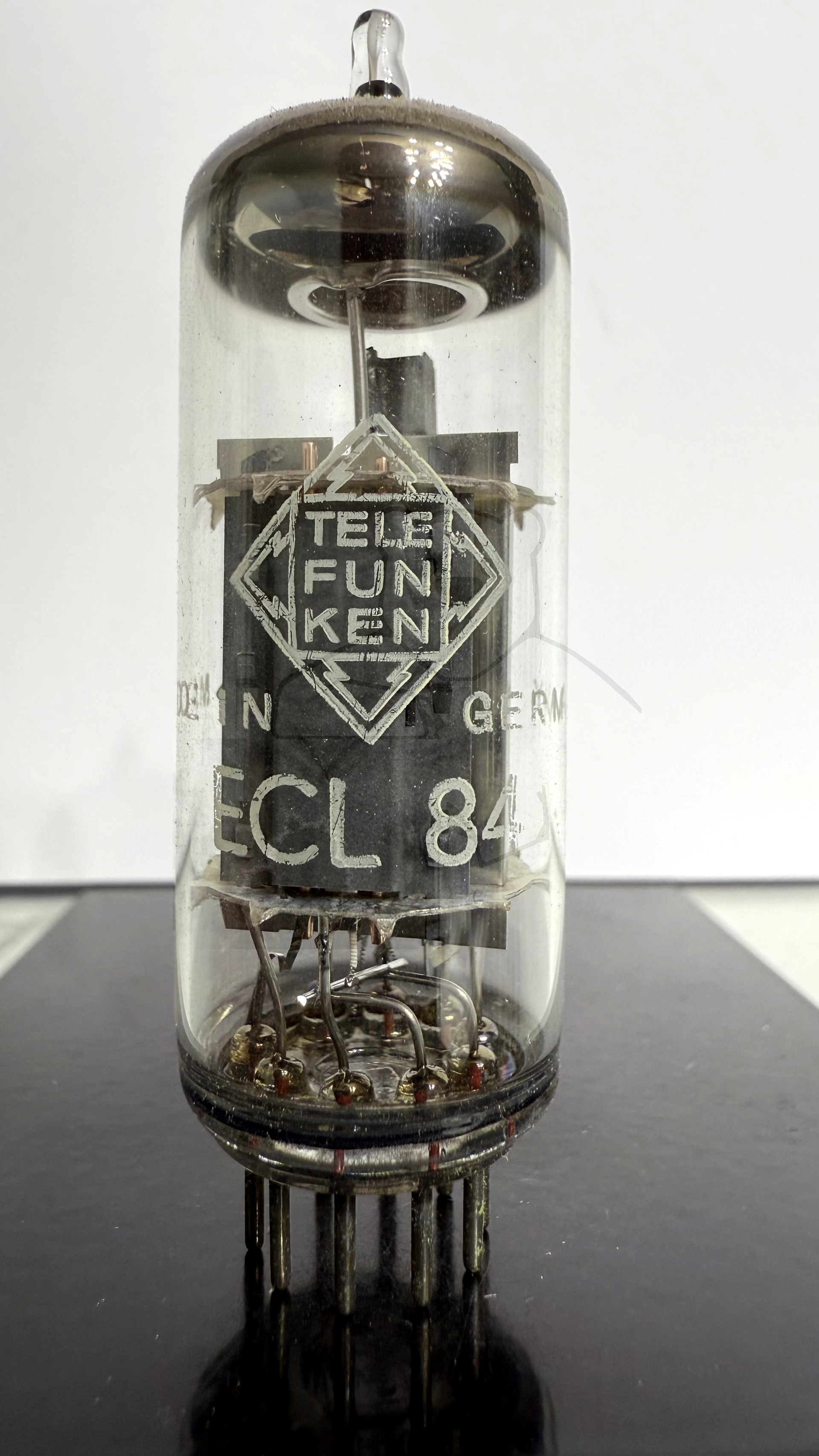

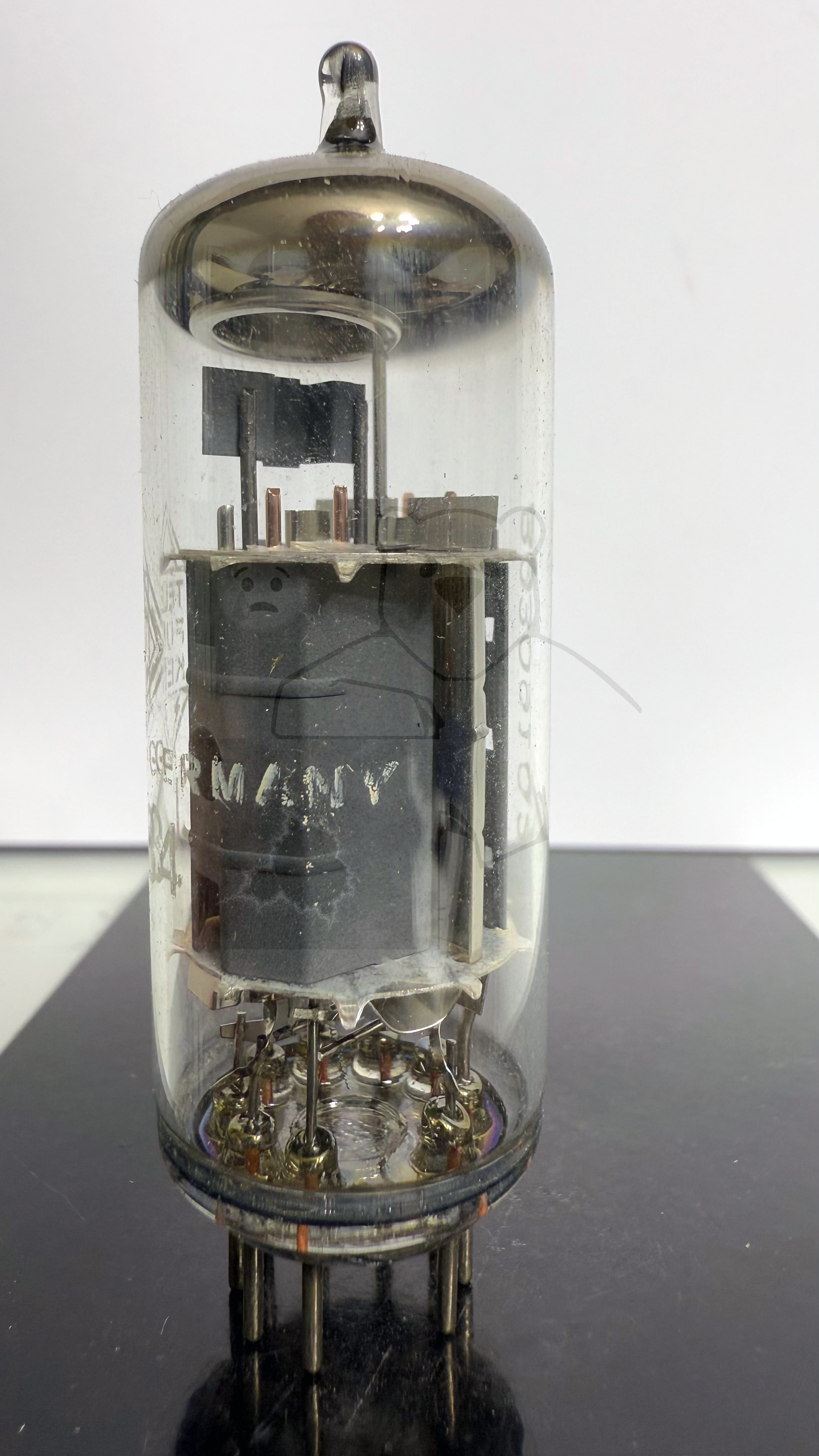

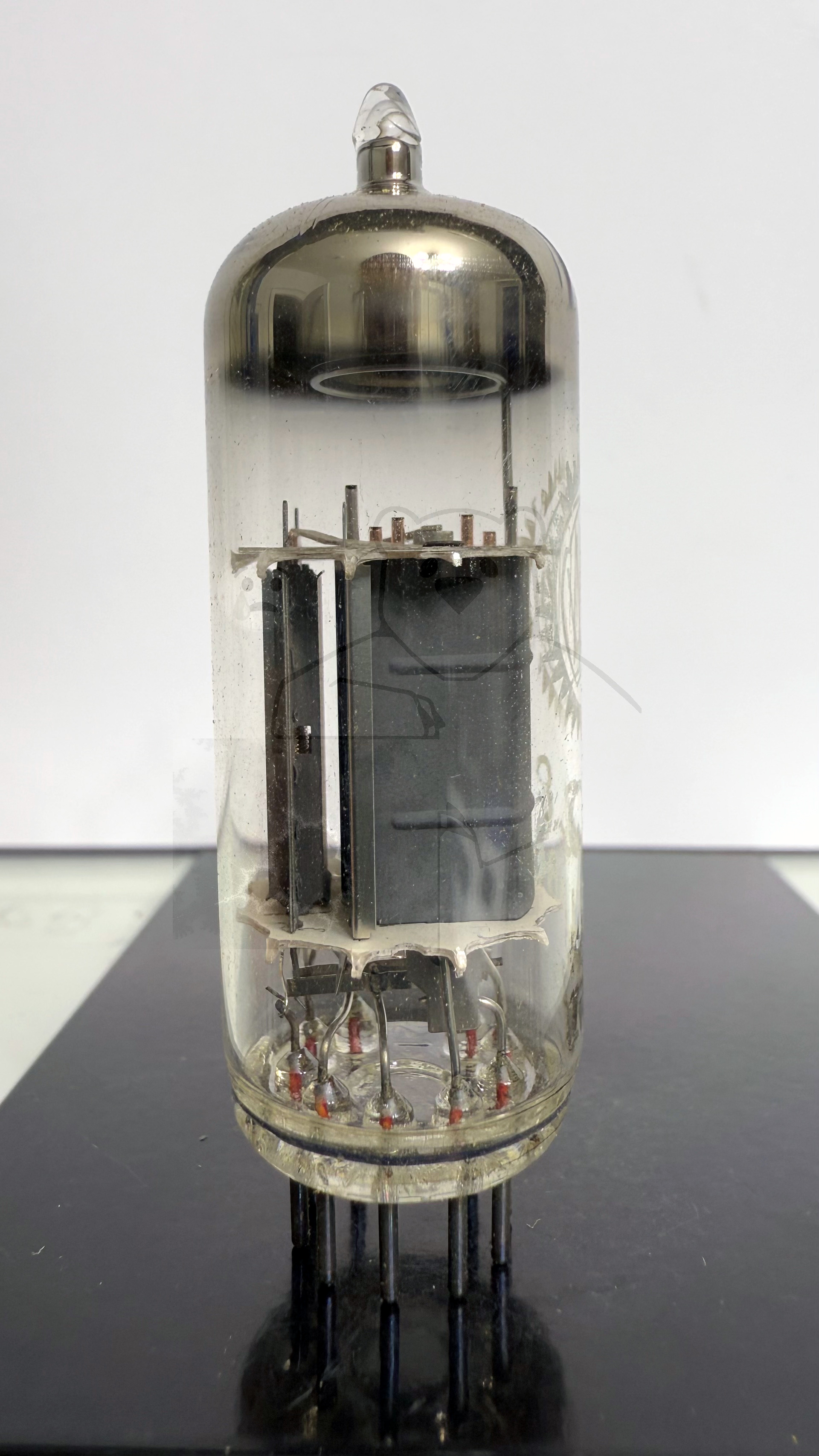

Daten und Bilder der Röhre: ECL84

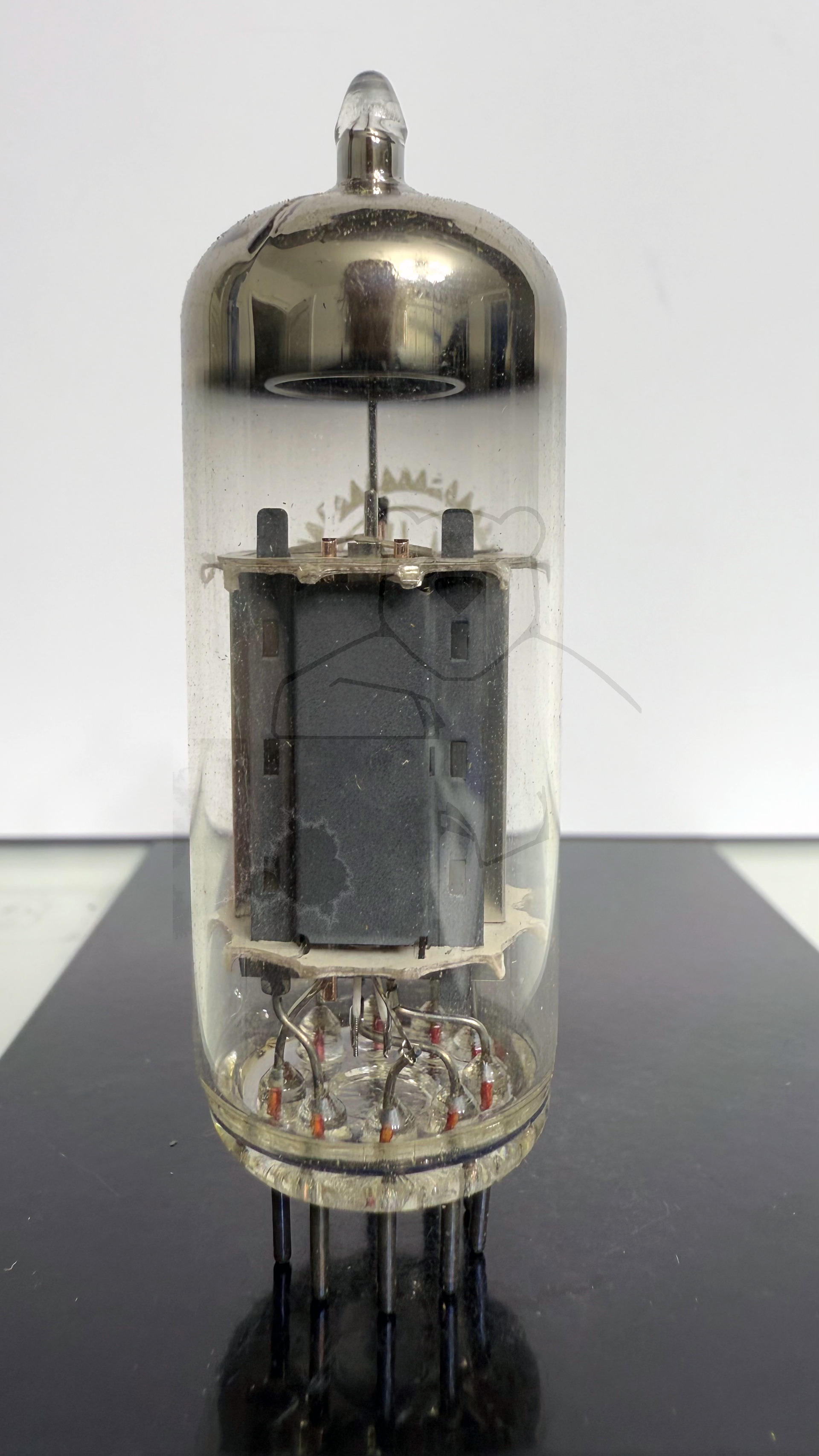

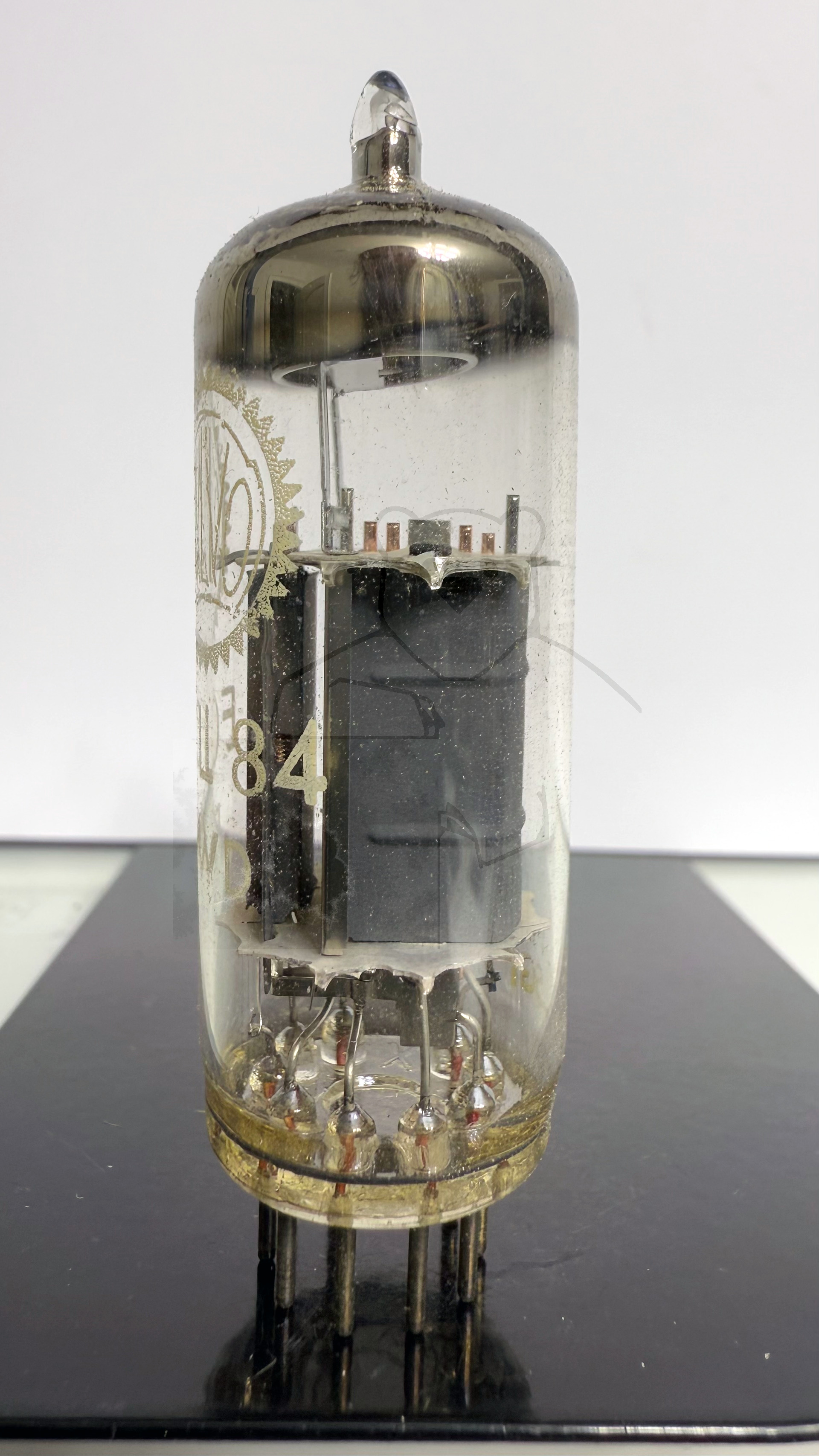

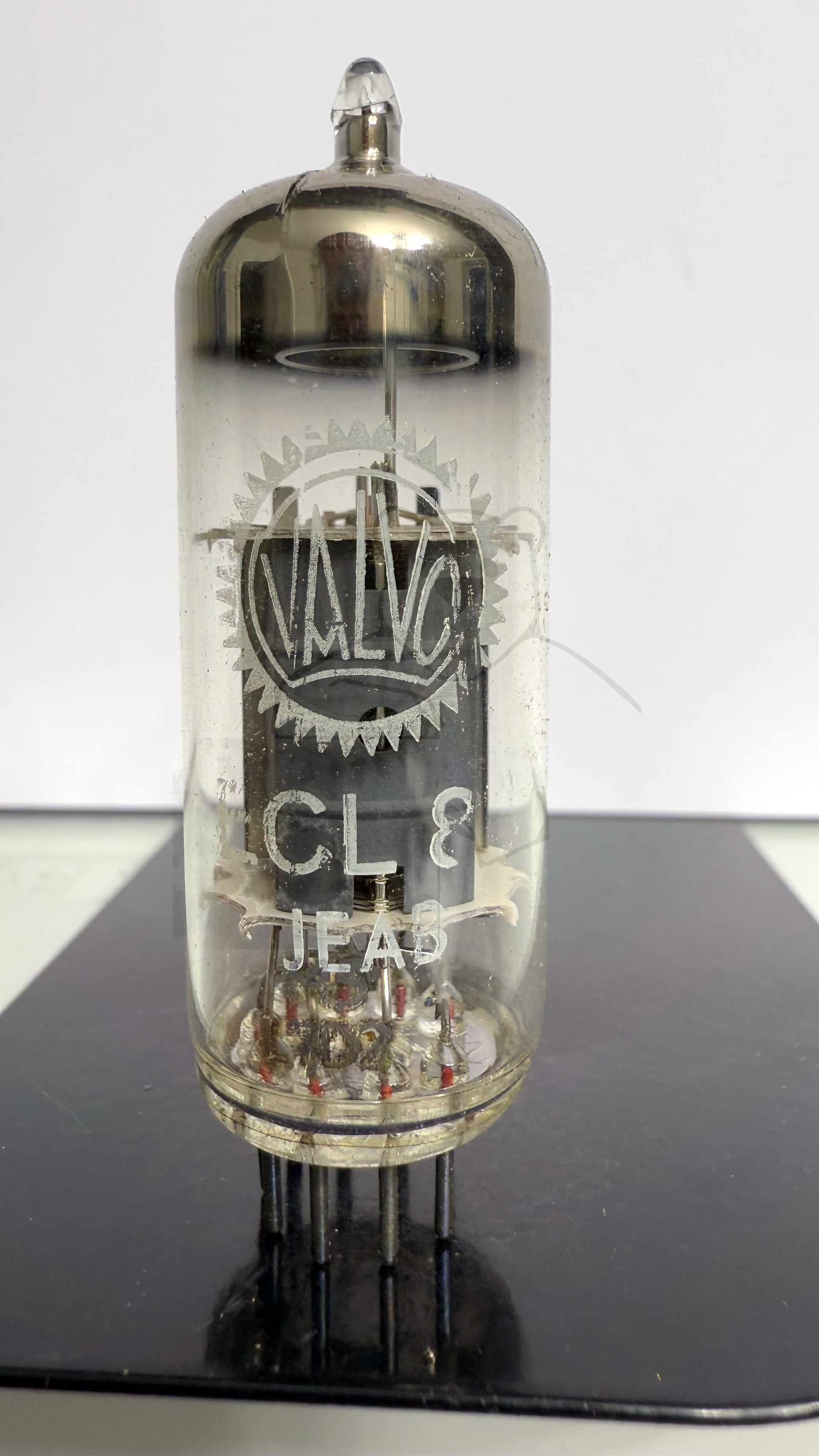

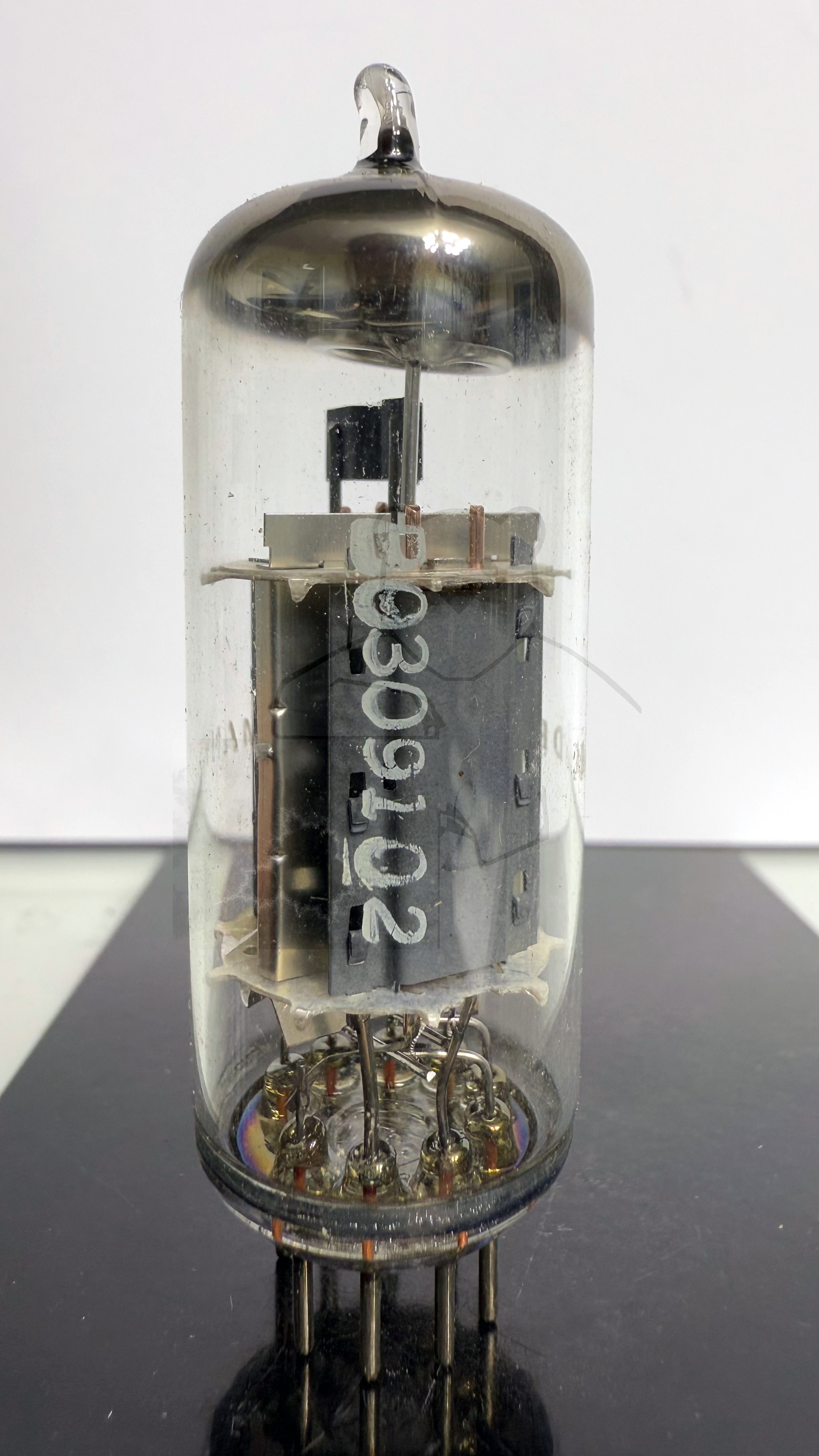

🔎 Beschreibung der Röhre: ECL84

Name	ECL84
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,72
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 21:08:31

🔎 Beschreibung der Systeme für die Röhre: ECL84

	System 1	System 2
Kathode	3	7
Gitter 1	1	8
Gitter 2		9
Gitter 3		7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	7	7
Funktion	→ Bildsynchronisation	→ Bildsignal, Endverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

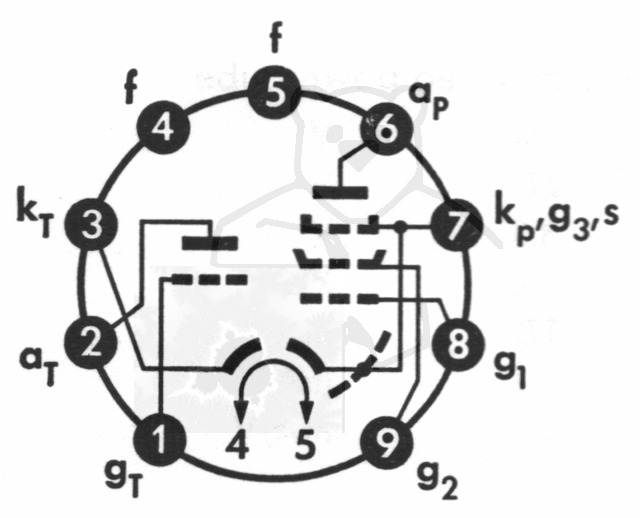

🔎 Sockelschaltung der ECL84
