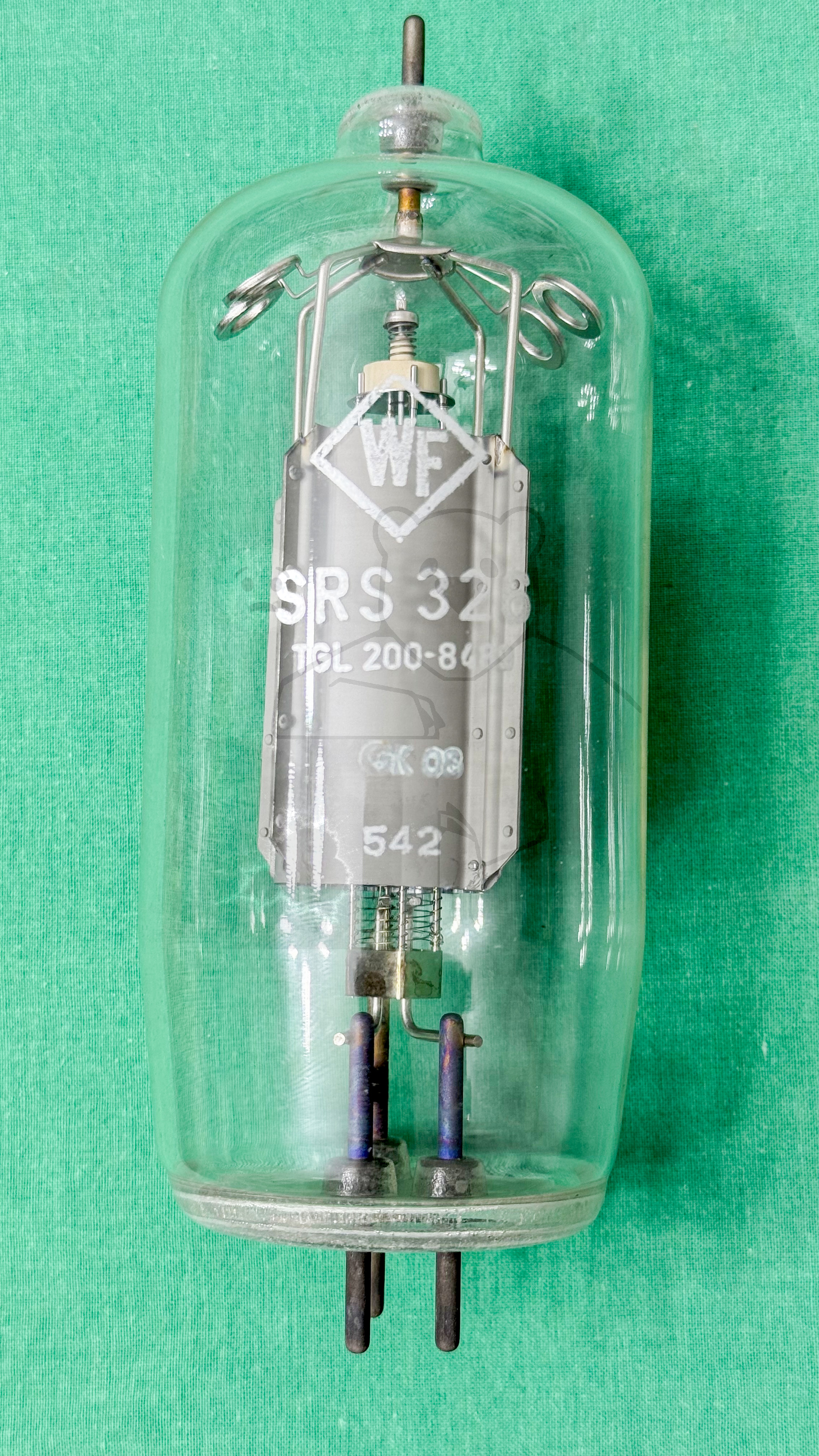

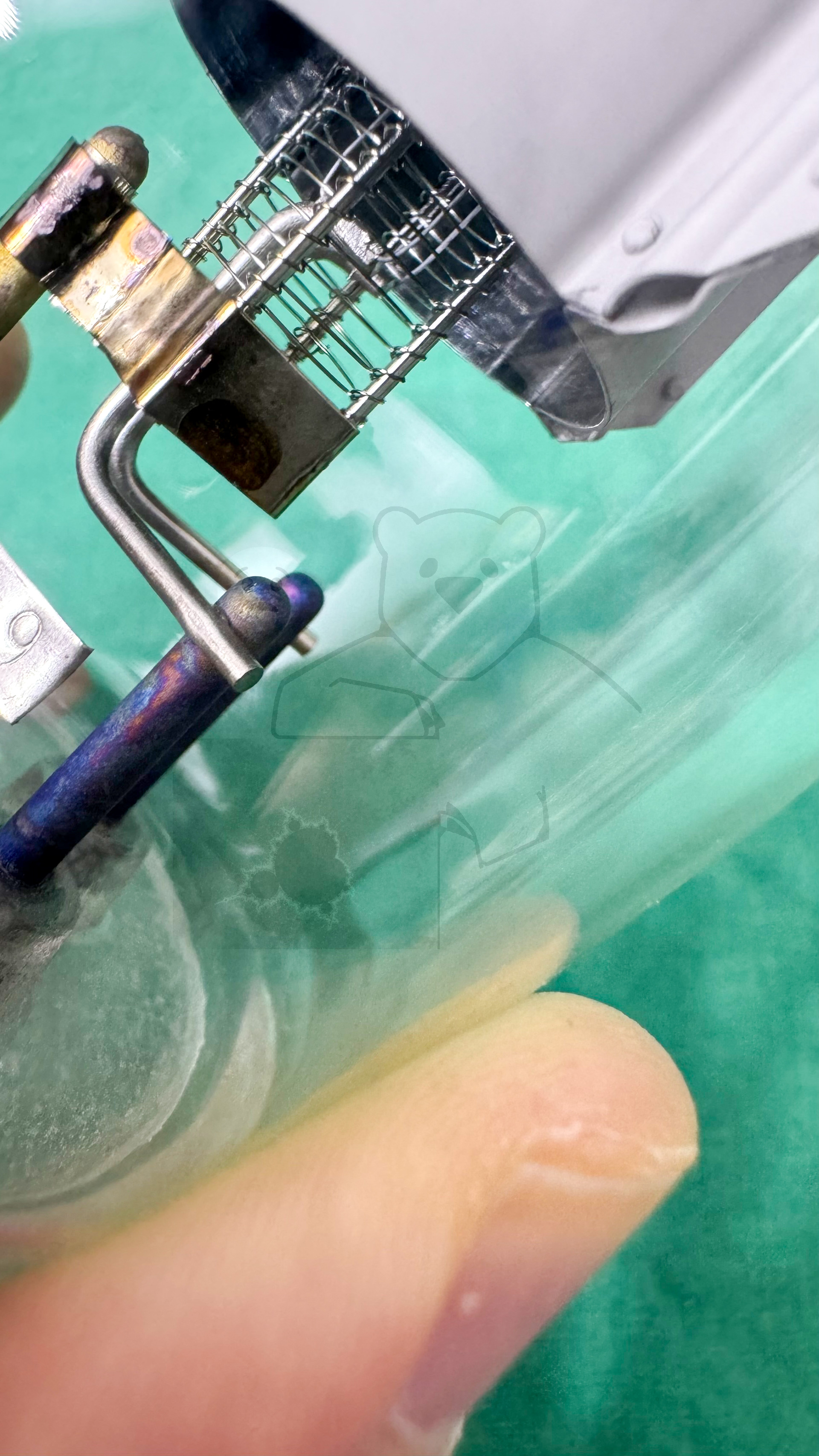

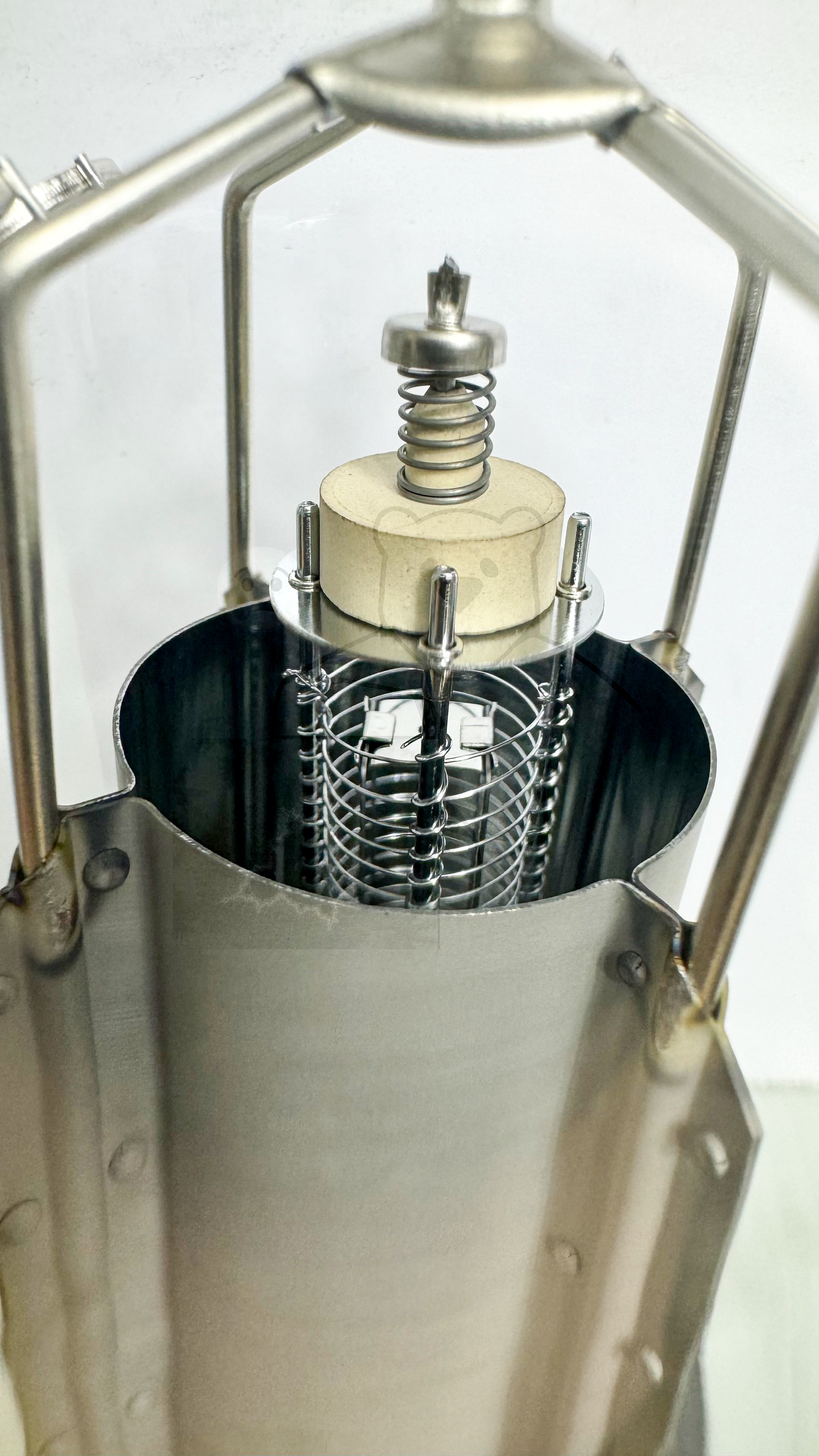

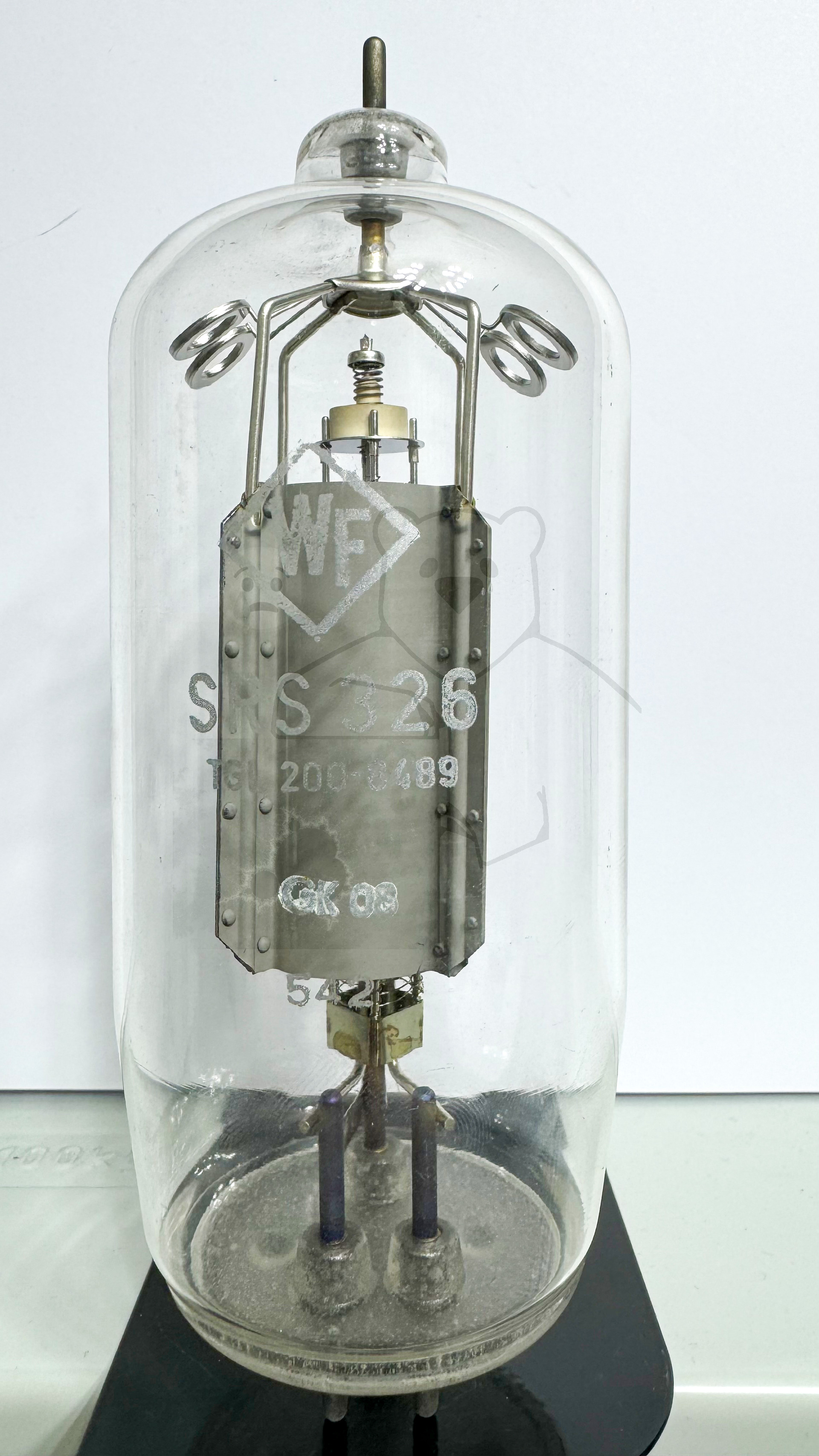

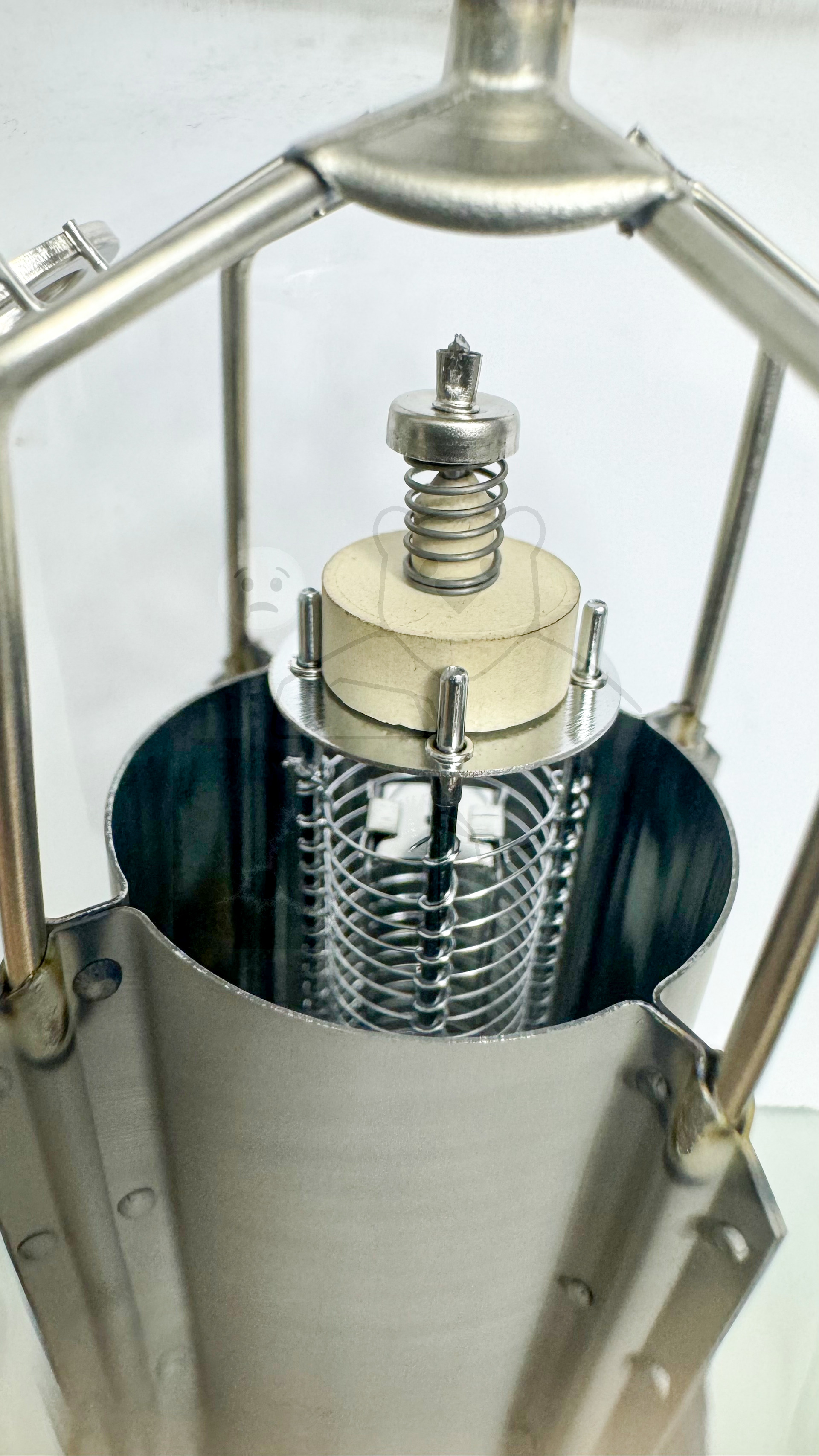

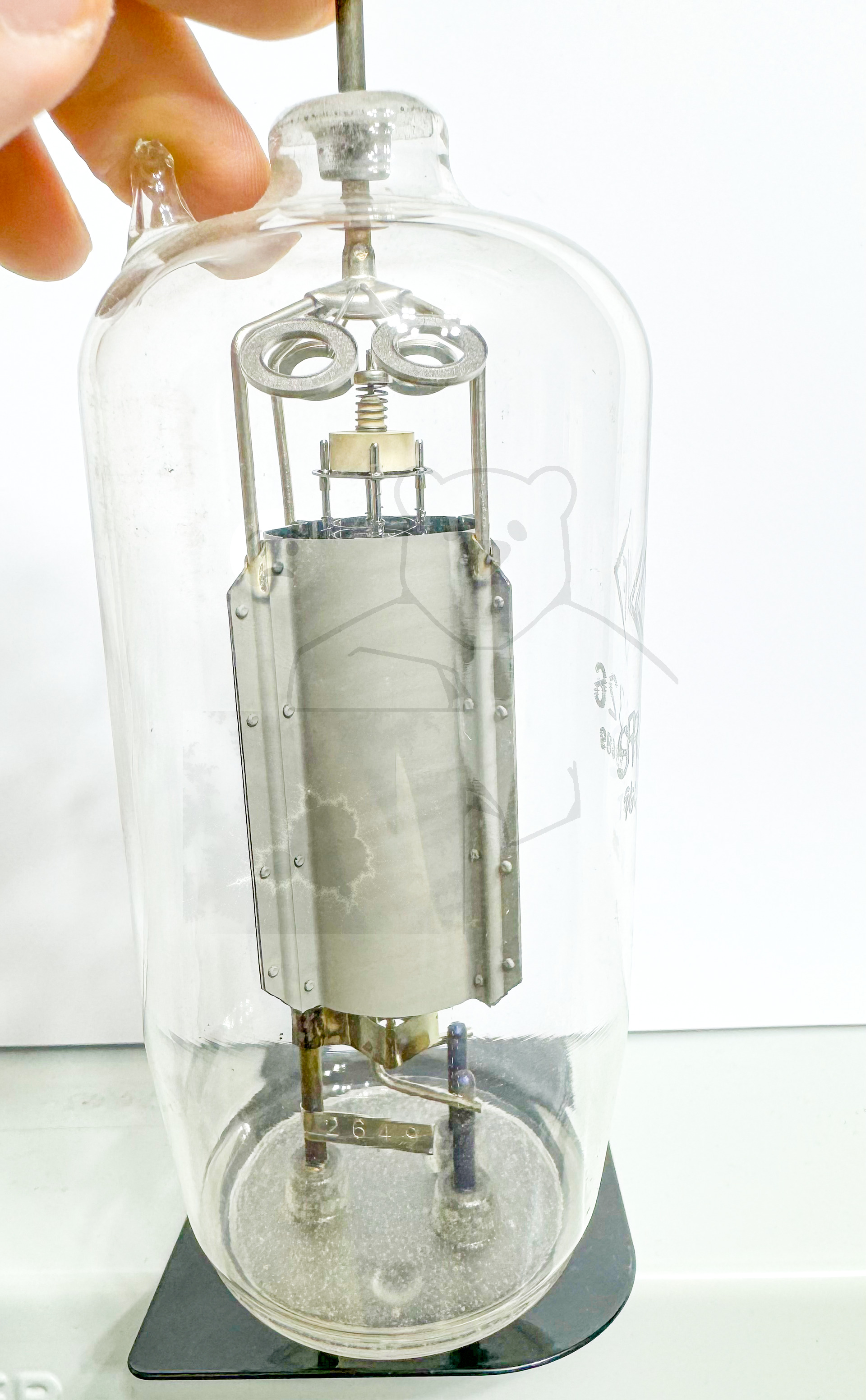

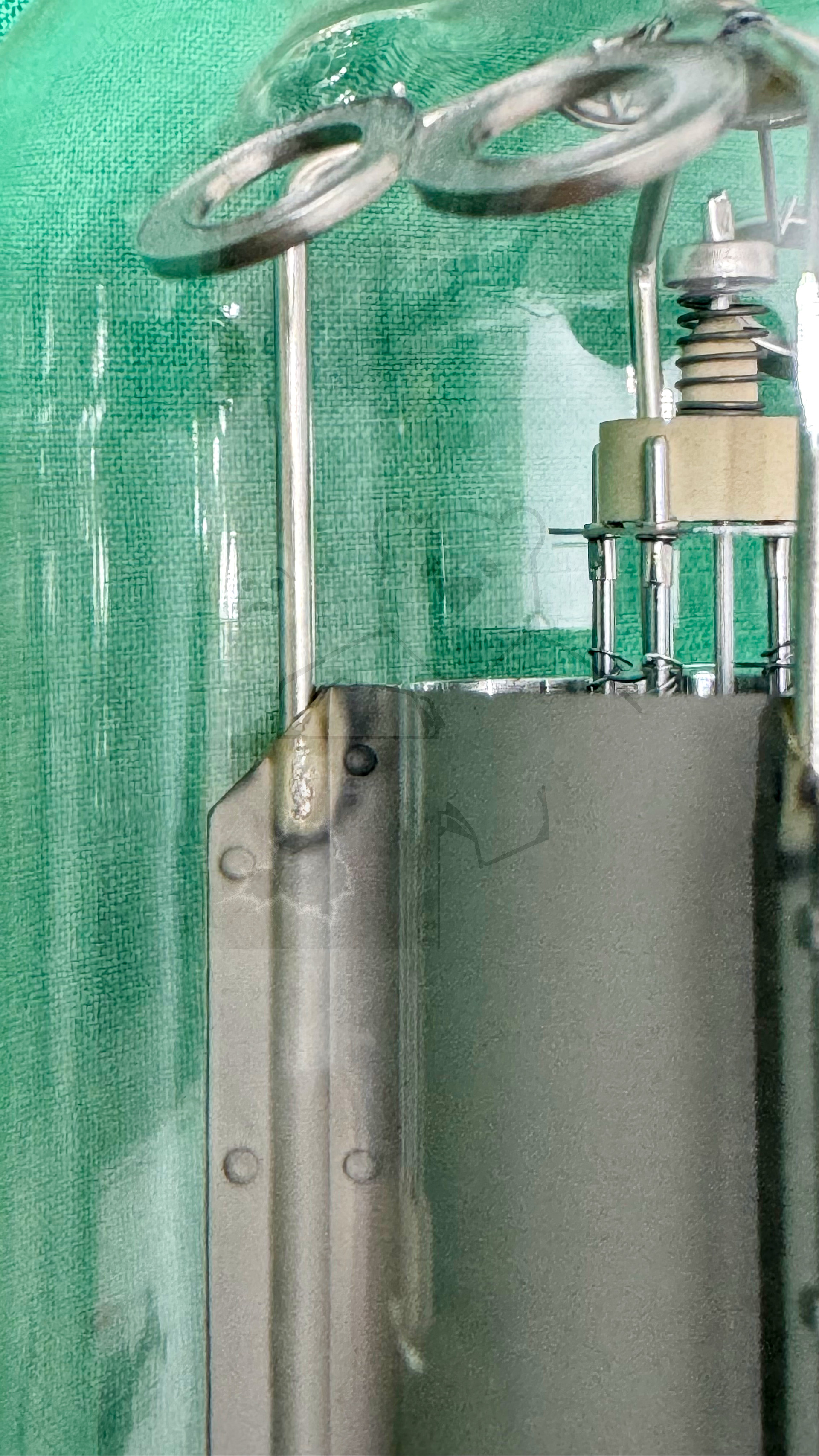

Daten und Bilder der Röhre: SRS326

🔎 Beschreibung der Röhre: SRS326 Inventarnummer: 06695

Name	→ SRS326
Vergleichsname
Hersteller	→ WF
Heizspannung (Volt)	7
Heizstrom (Ampère)	8,5
Art der Heizung	Direkt

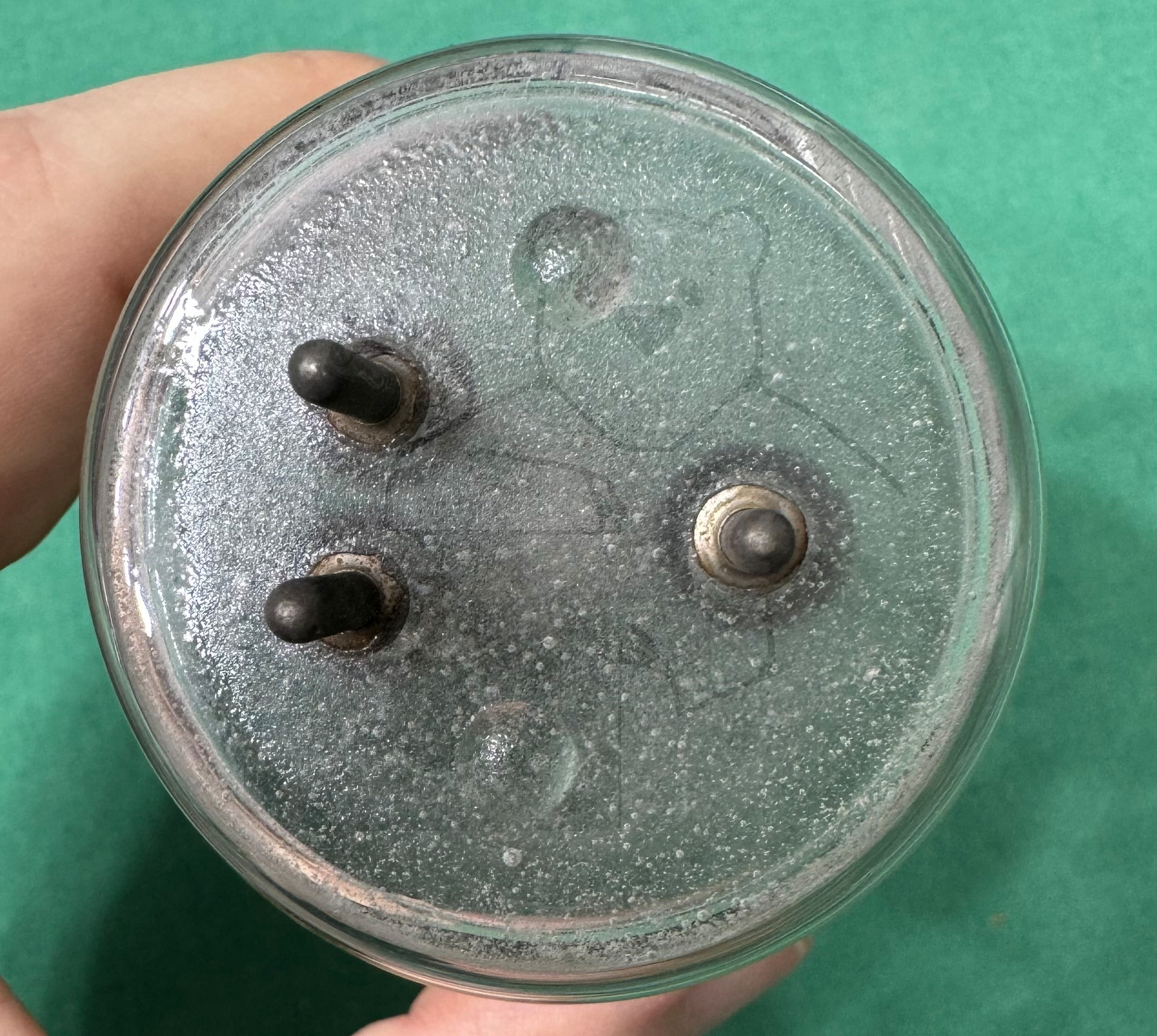

Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Informationen Röhrentyp

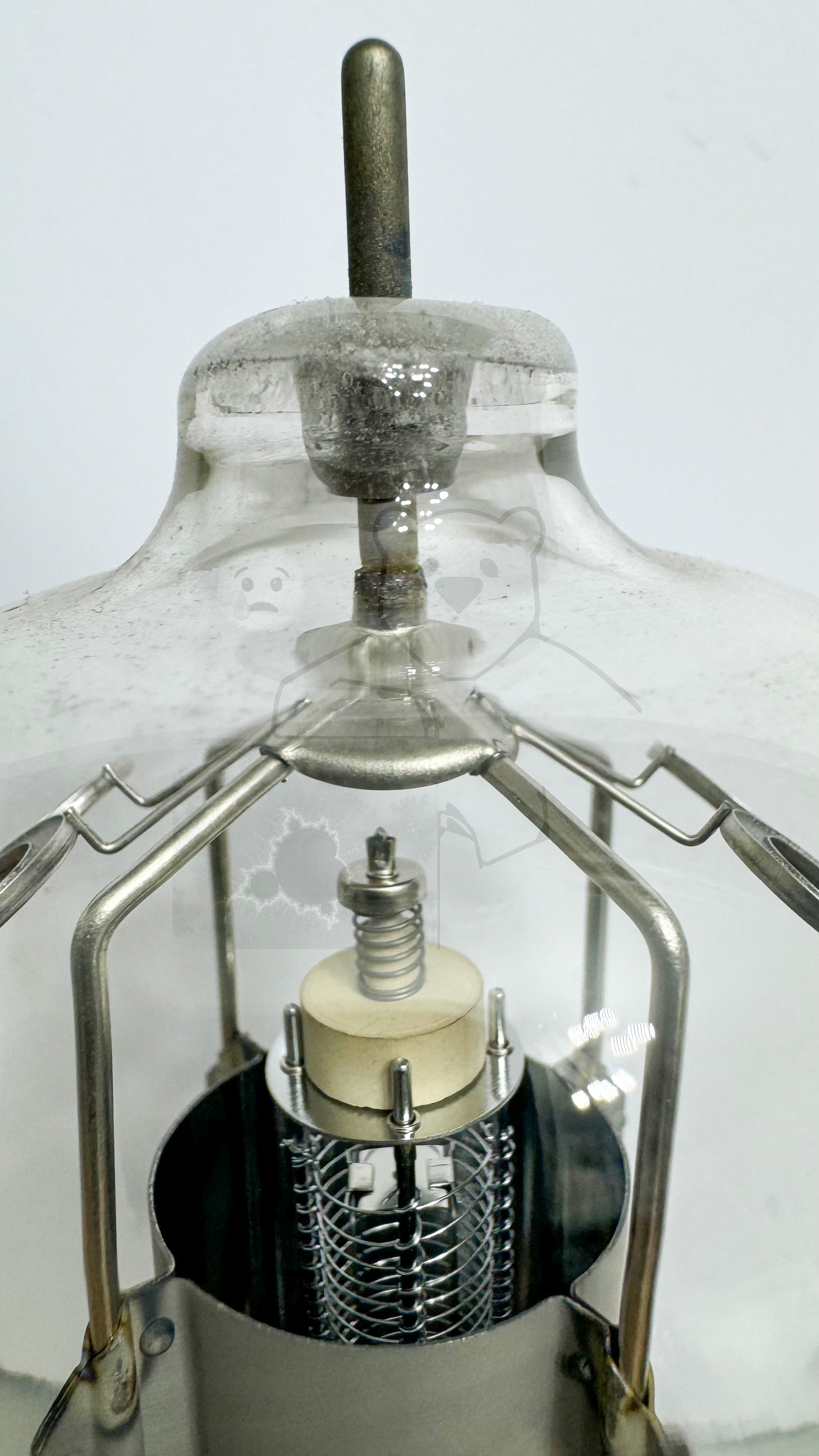

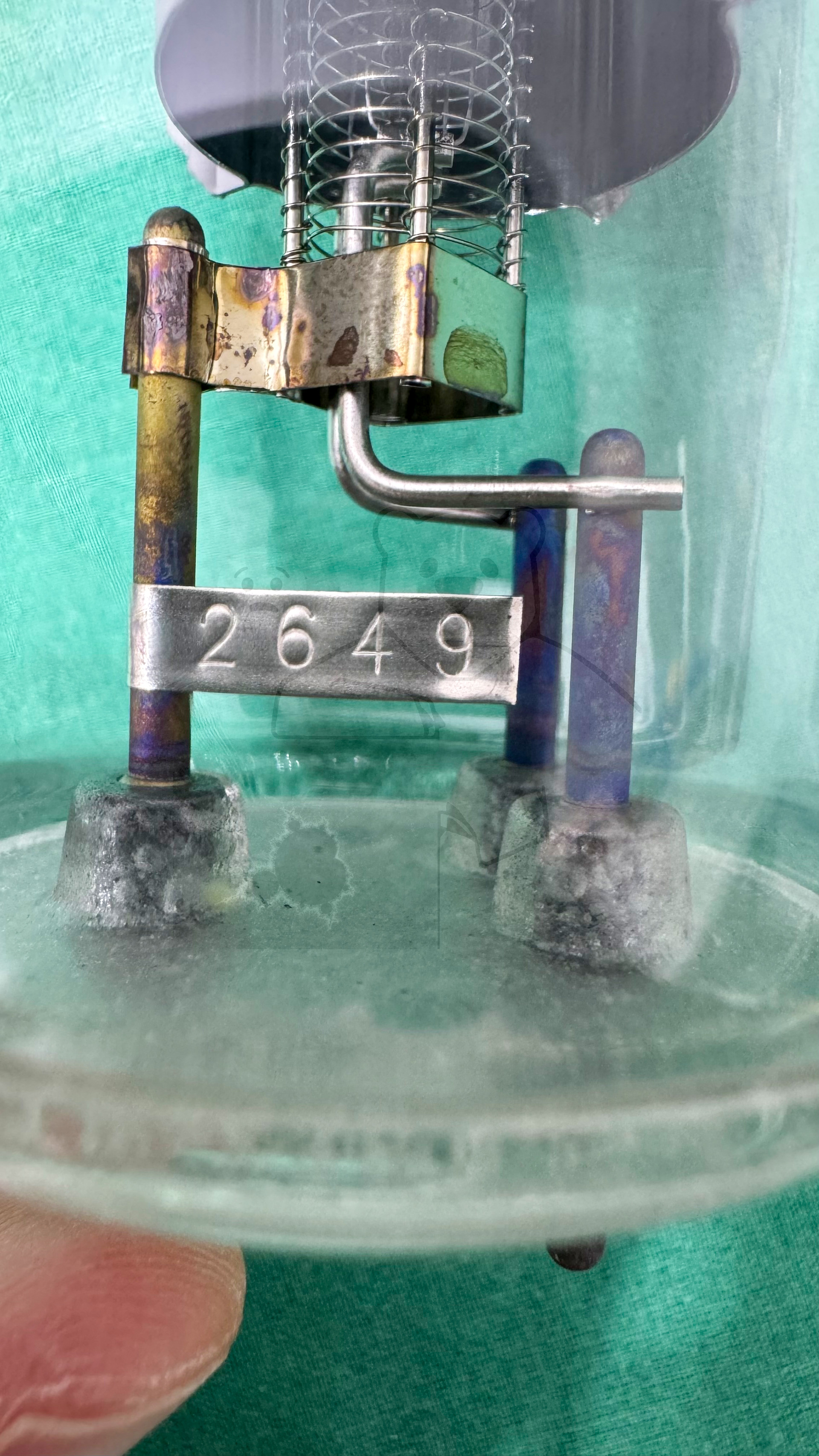

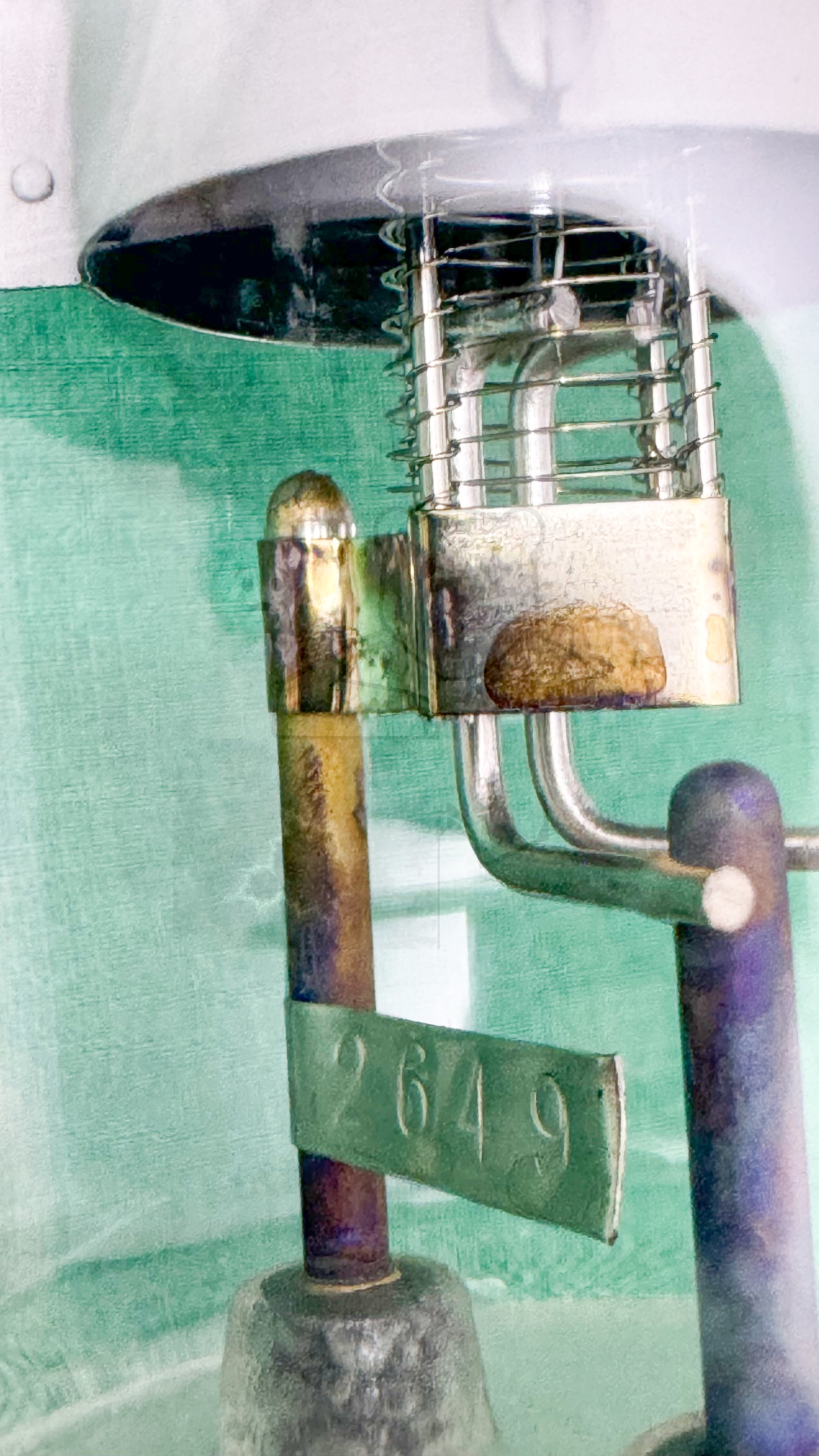

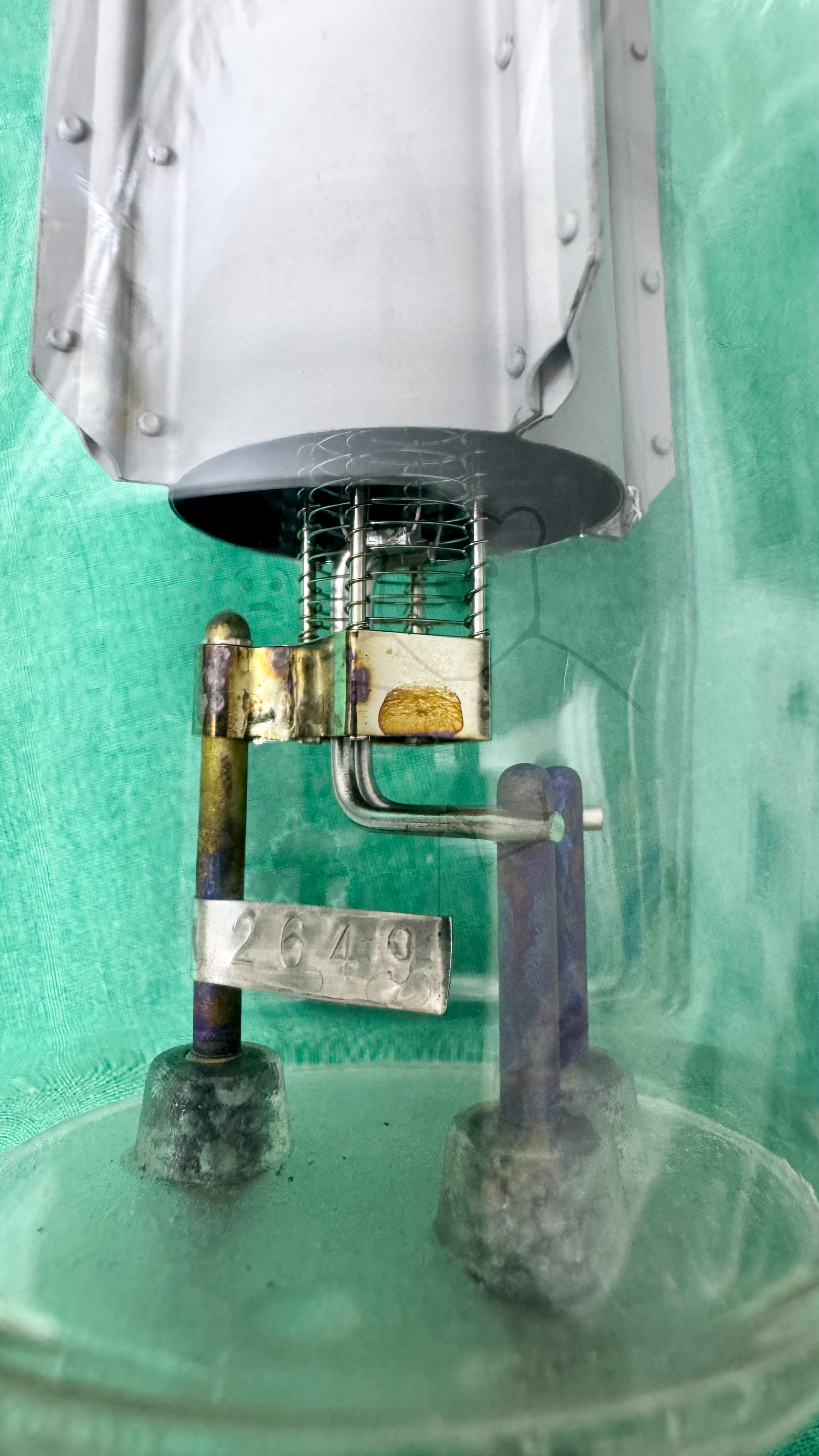

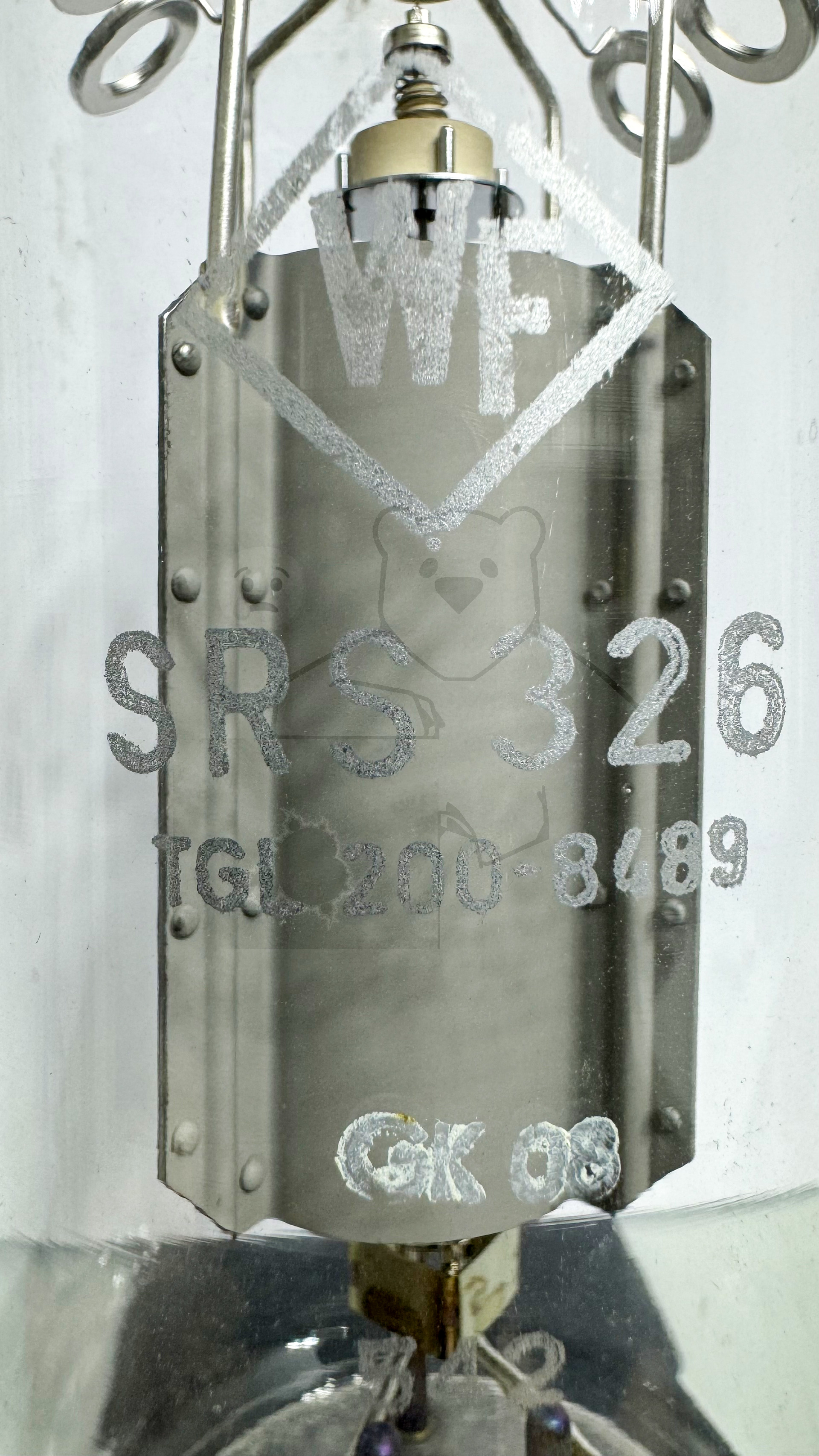

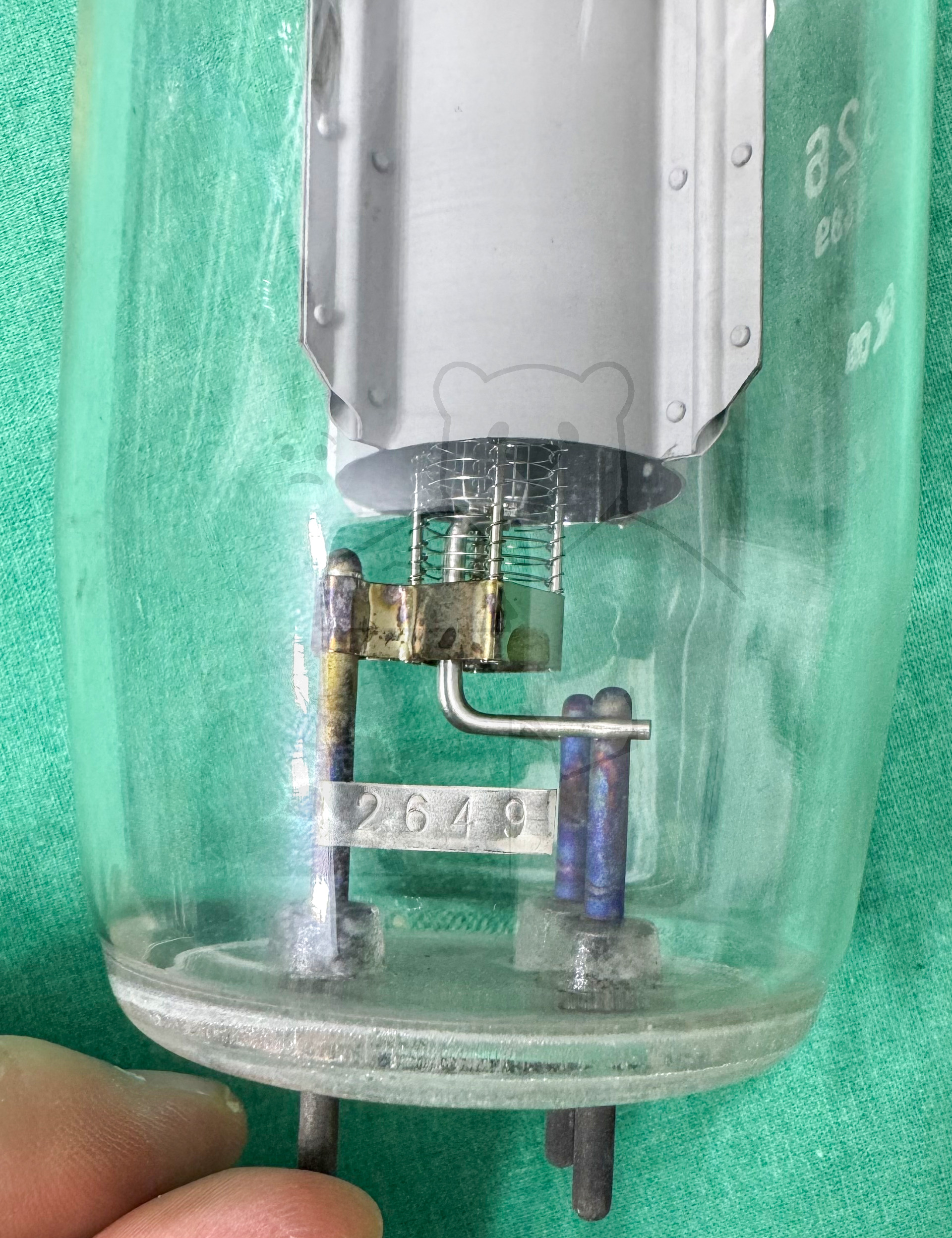

Informationen	GK02 TGL200-8489 In der Röhre: 2649
Kenn Nummer	542
Ätz- Produktionscode
Serien Nummer	GK02
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L25a

🔎 Beschreibung der Systeme für die Röhre: SRS326

	System 1
Kathode	f
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der SRS326

Bildquelle: VEB Phoenix Roentgenroehrenwerk Rudolstadt Datenblatt
