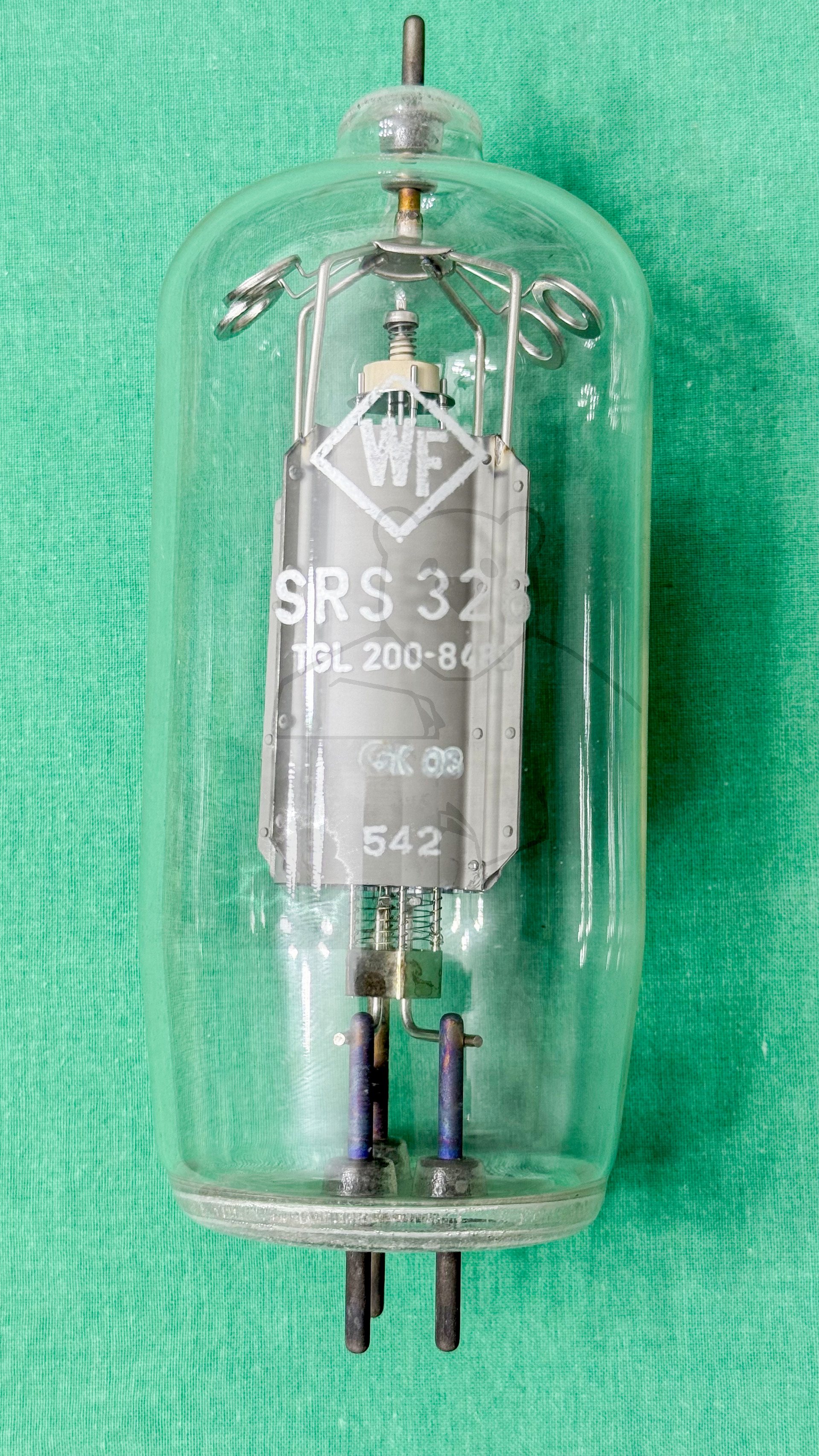

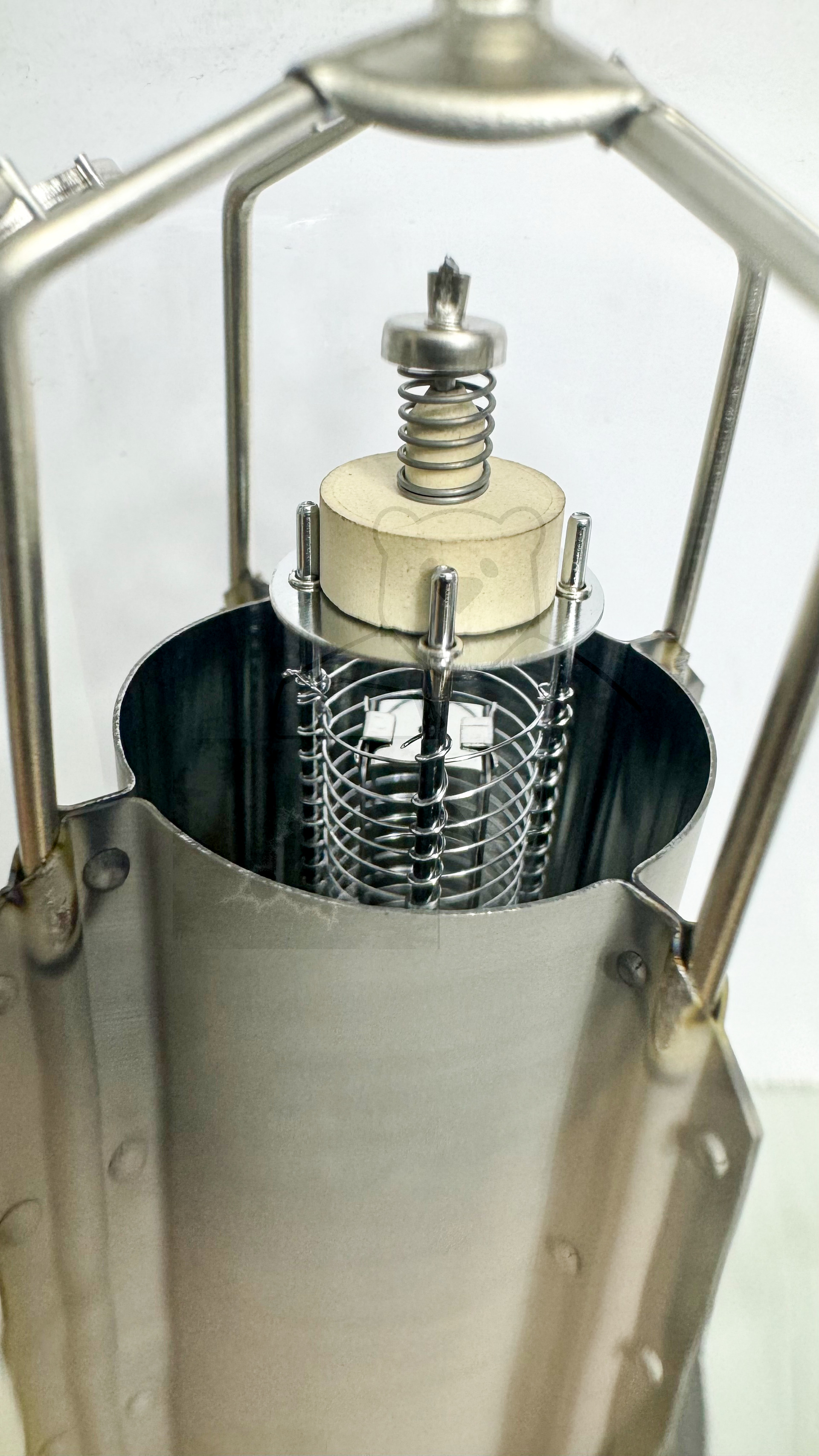

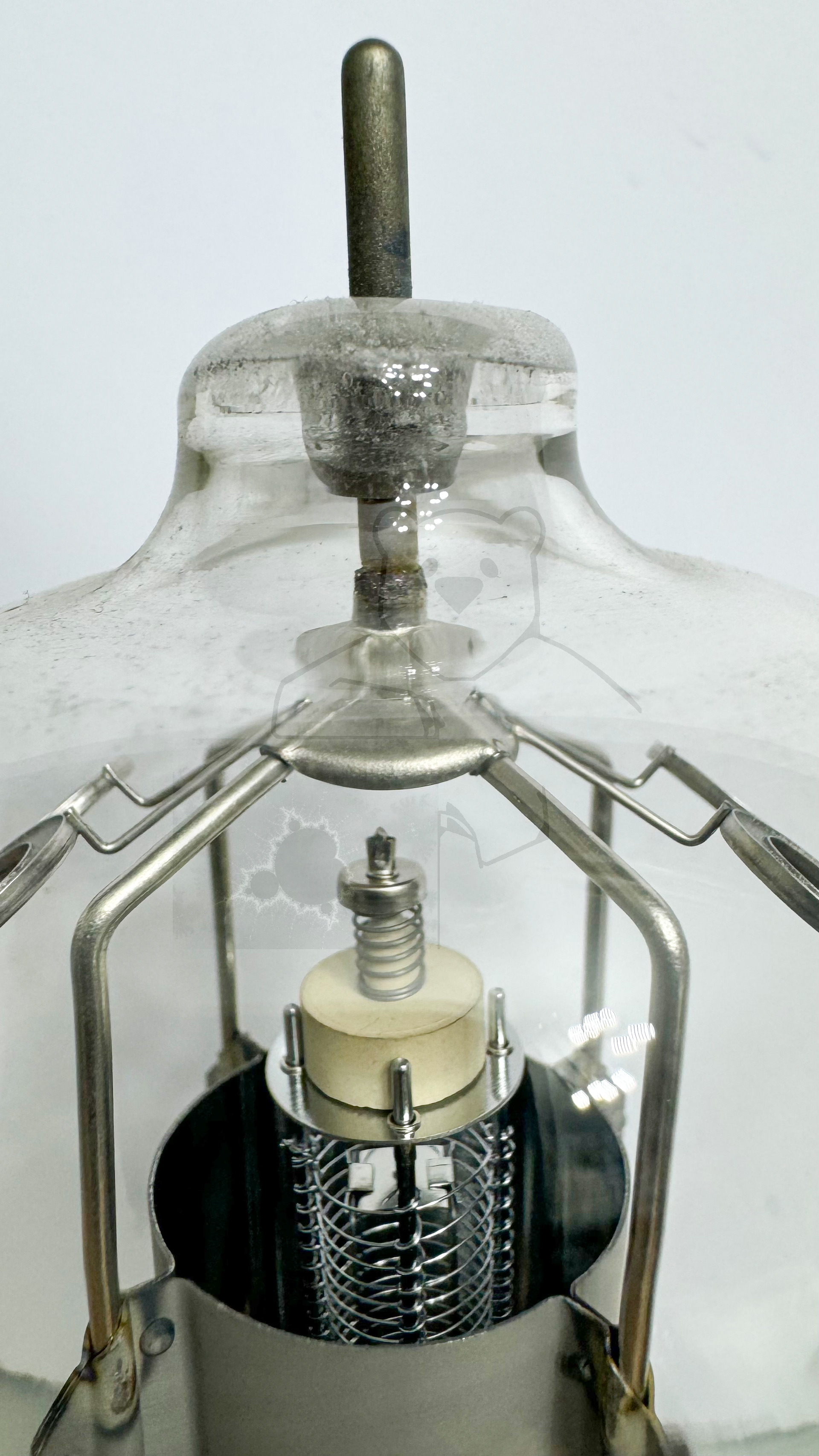

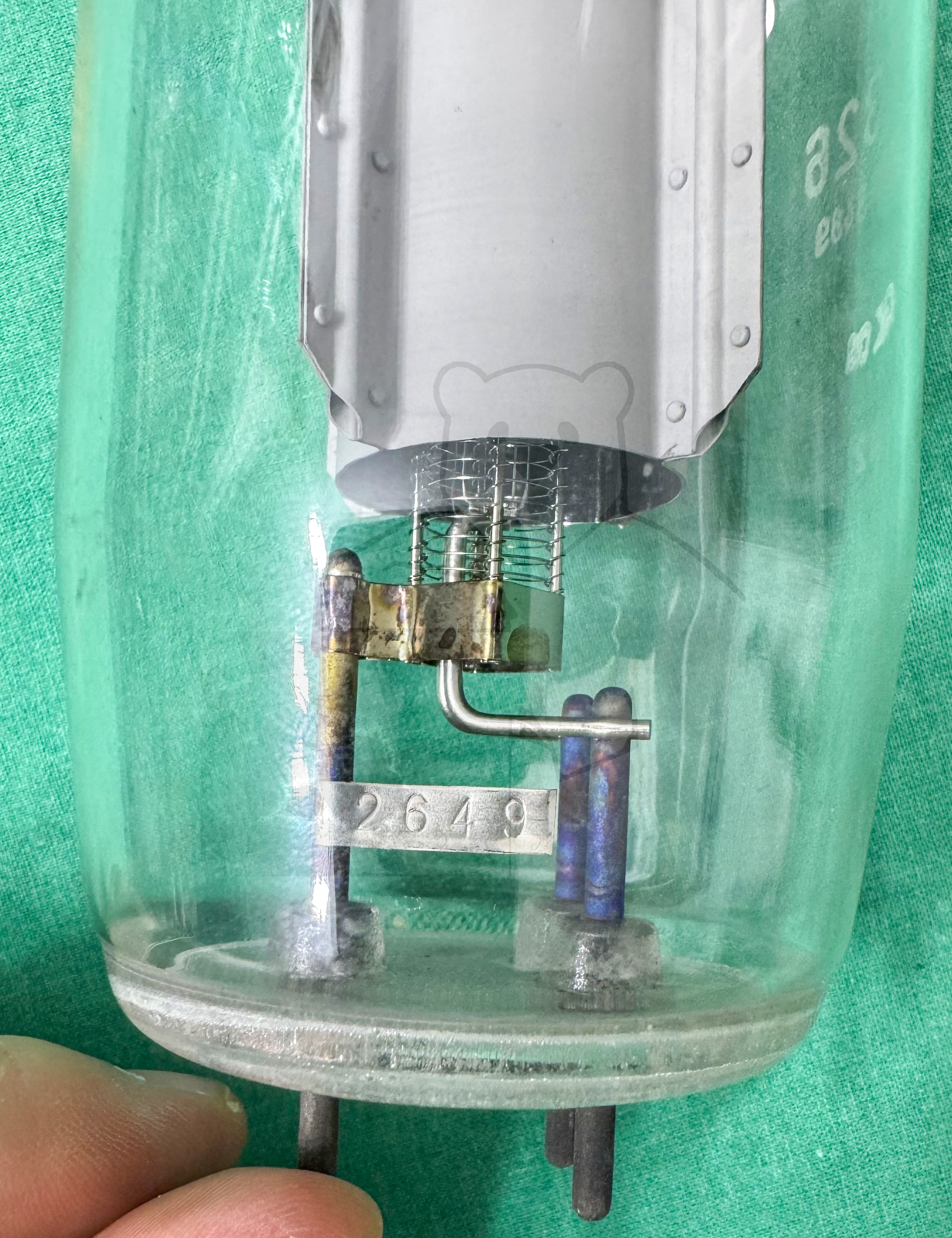

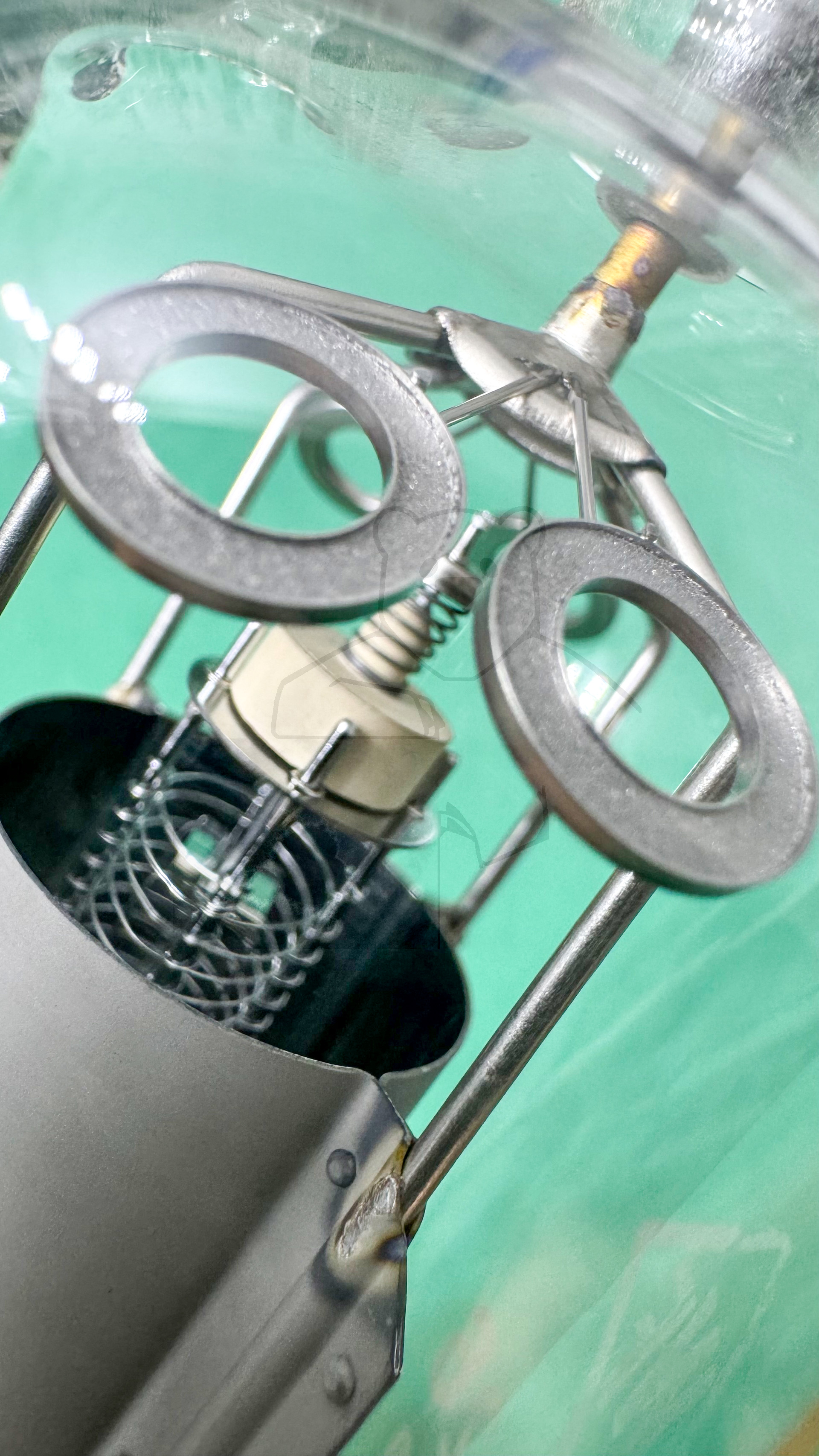

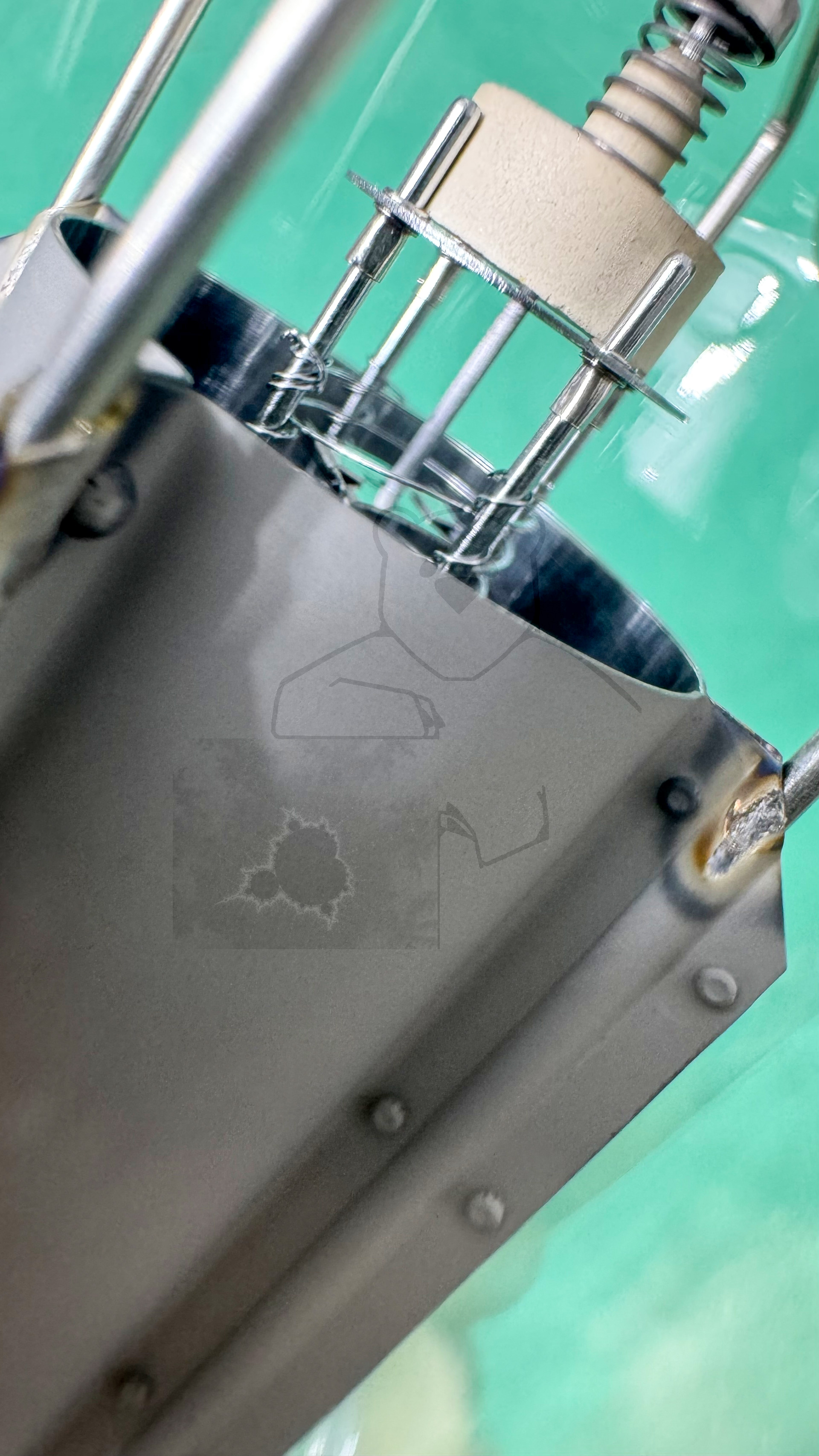

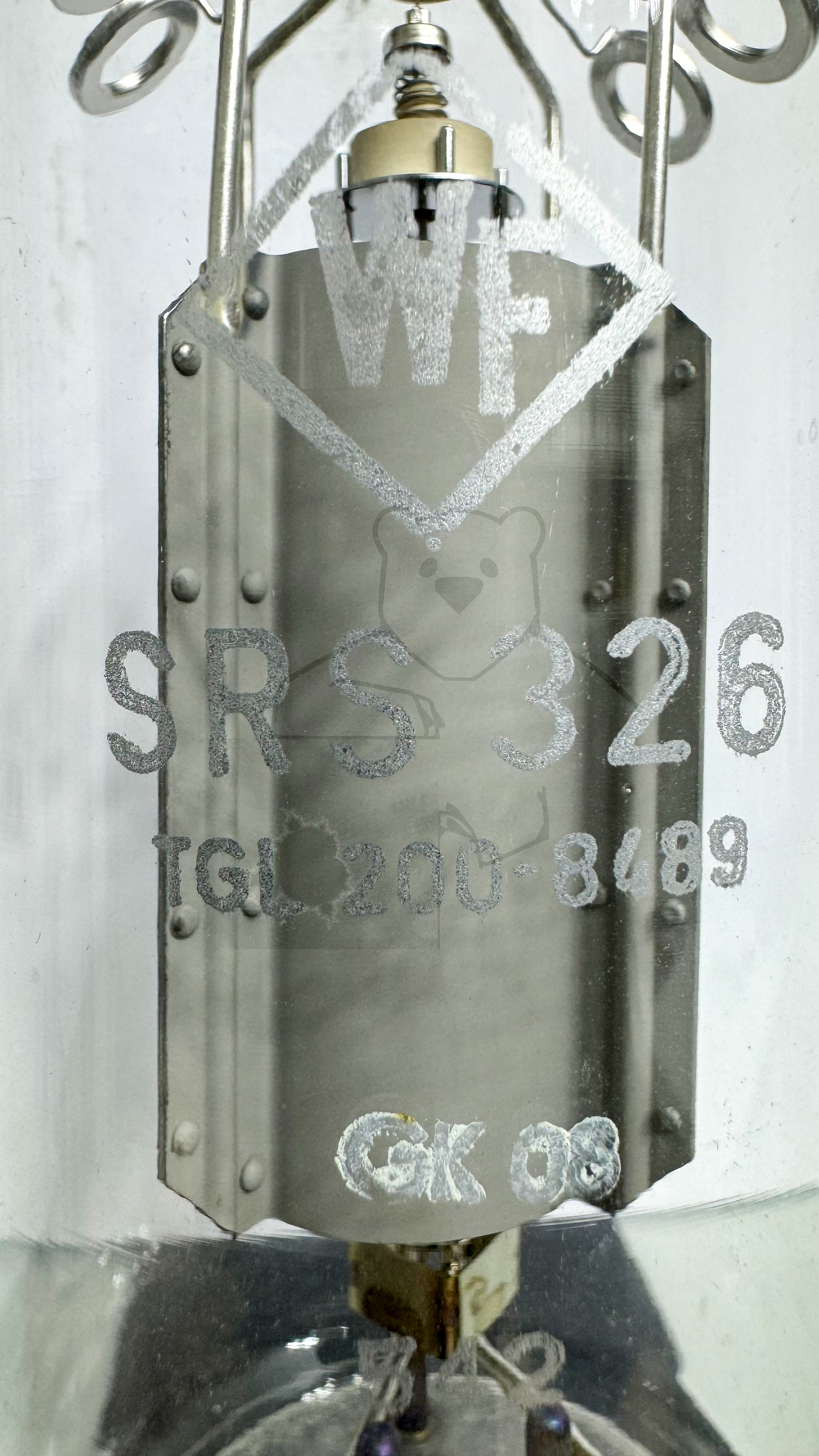

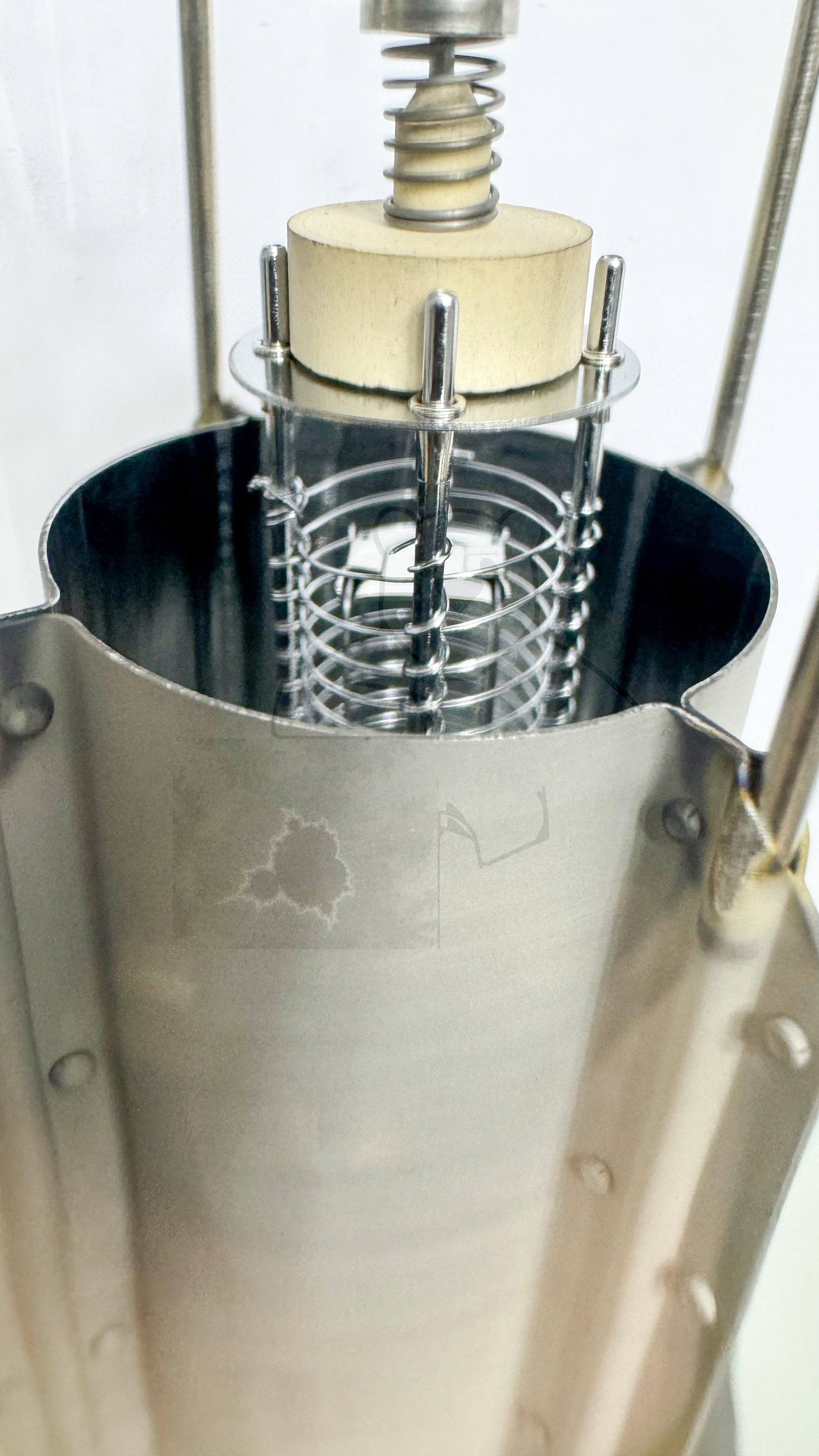

Daten und Bilder der Röhre: SRS326

🔎 Beschreibung der Röhre: SRS326

Name	SRS326
Vergleichsname
Heizspannung (Volt)	7
Heizstrom (Ampère)	8,5
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen
Letzte Änderung	04.11.2025 18:41:49

🔎 Beschreibung der Systeme für die Röhre: SRS326

	System 1
Kathode	f
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

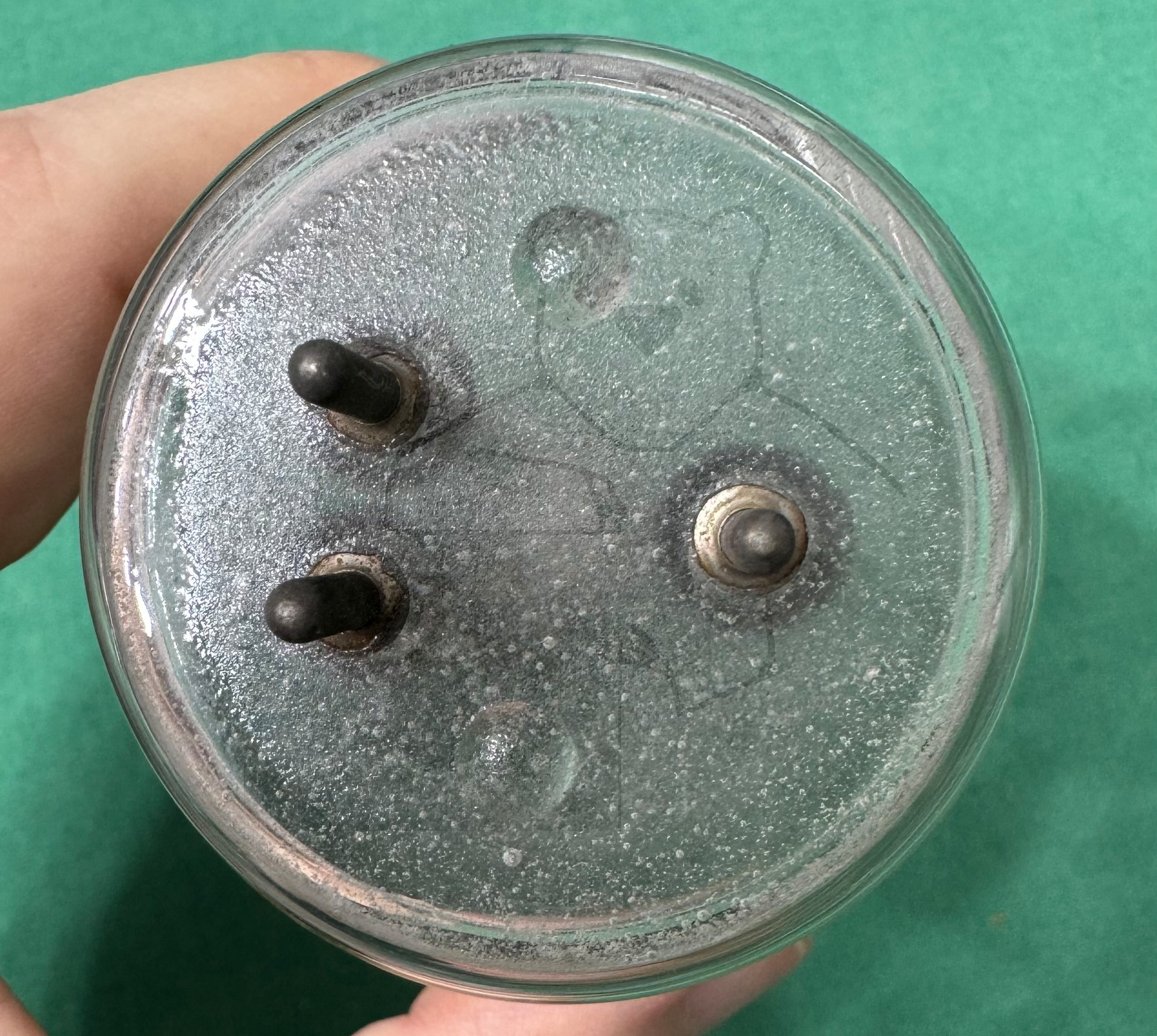

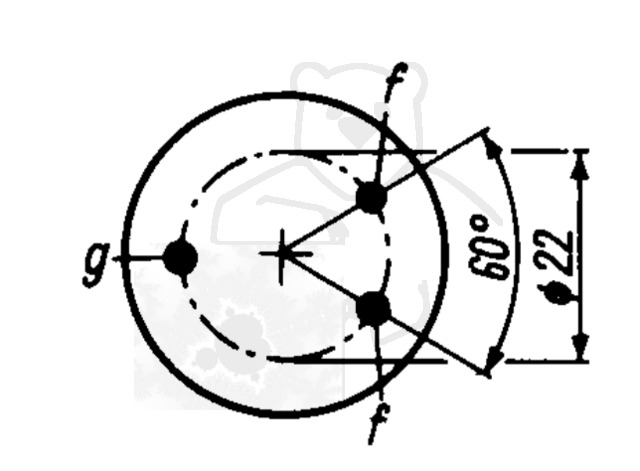

🔎 Sockelschaltung der SRS326

Bildquelle: VEB Phoenix Roentgenroehrenwerk Rudolstadt Datenblatt

🔎 Datenblätter zur Röhre: SRS326
Datenblatt SRS326 VEB Phoenix Roentgenroehrenwerk Rudolstadt [www.tubedata.info].pdf (124 kB)
