đ Beschreibung der Röhre: REN1822 Inventarnummer: 06654
| Name | â REN1822 |
| Vergleichsname | B2006 L2218 P2018 |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 20 |
| Heizstrom (AmpĂšre) | 0,18 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 5pol. â Liste aller Röhren mit: Europa, 5pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | tn |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S44a |
đ Beschreibung der Systeme fĂŒr die Röhre: REN1822
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der REN1822
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: REN1822
Kurzdatenblatt REN1822 Telefunken.pdf (195 kB)
Pruefkarte REN1822 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)
Pruefkarte REN1822 L2218 P2018d B2006 - Funke W19 Roehrenpruefer.pdf (158 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: REN1822

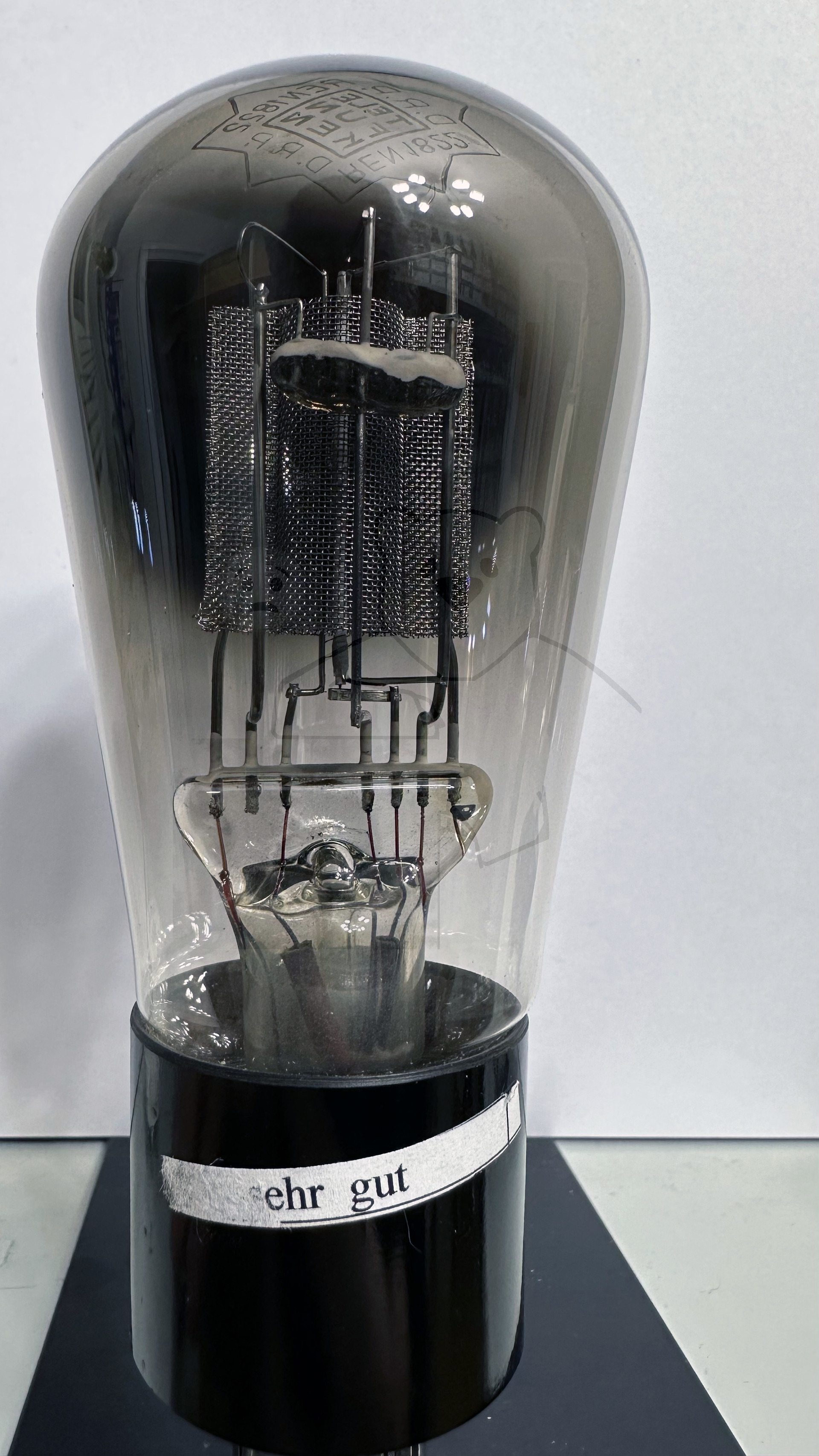

Röhre REN1822 #6654 Bild 1

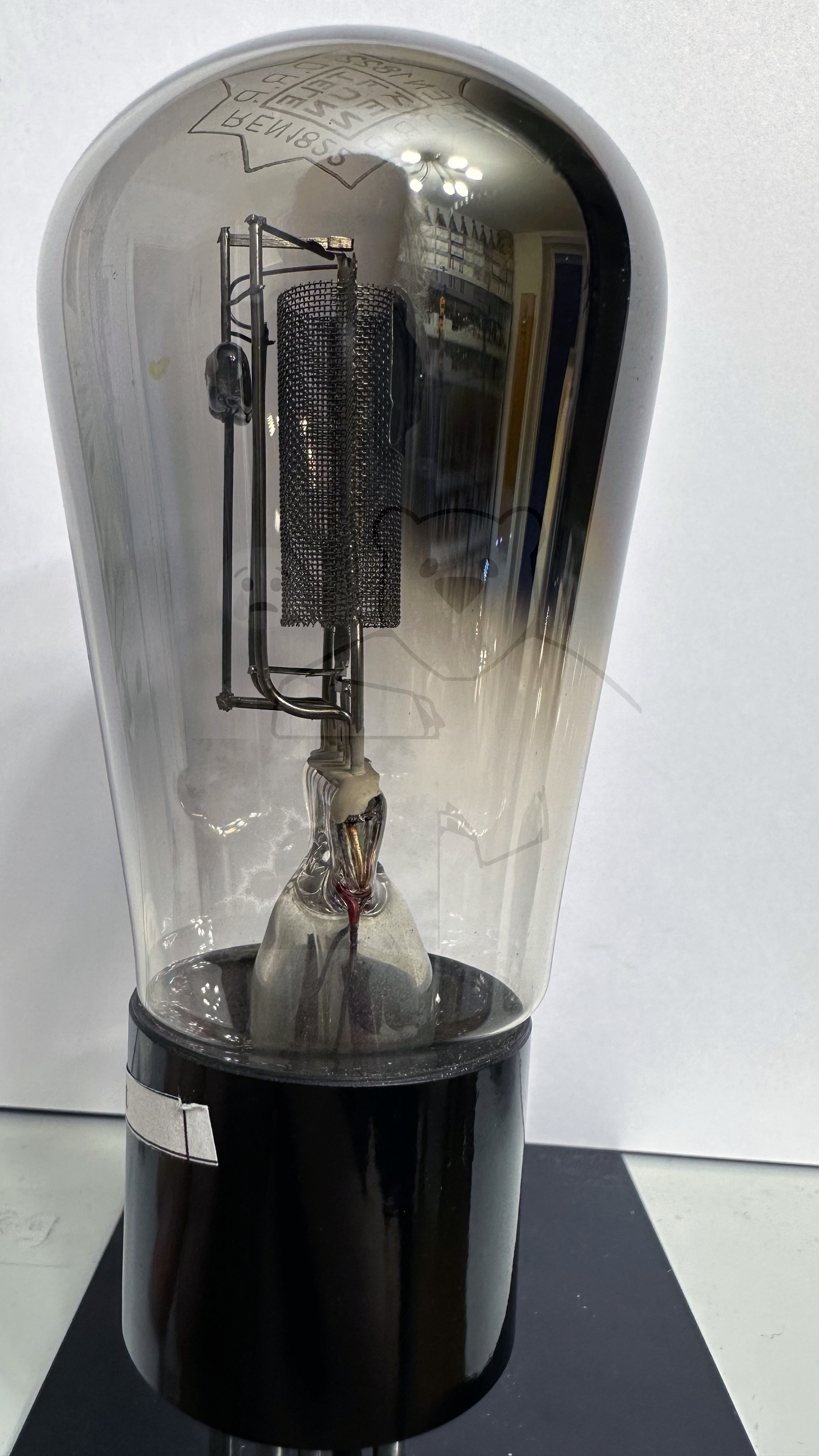

Röhre REN1822 #6654 Bild 2

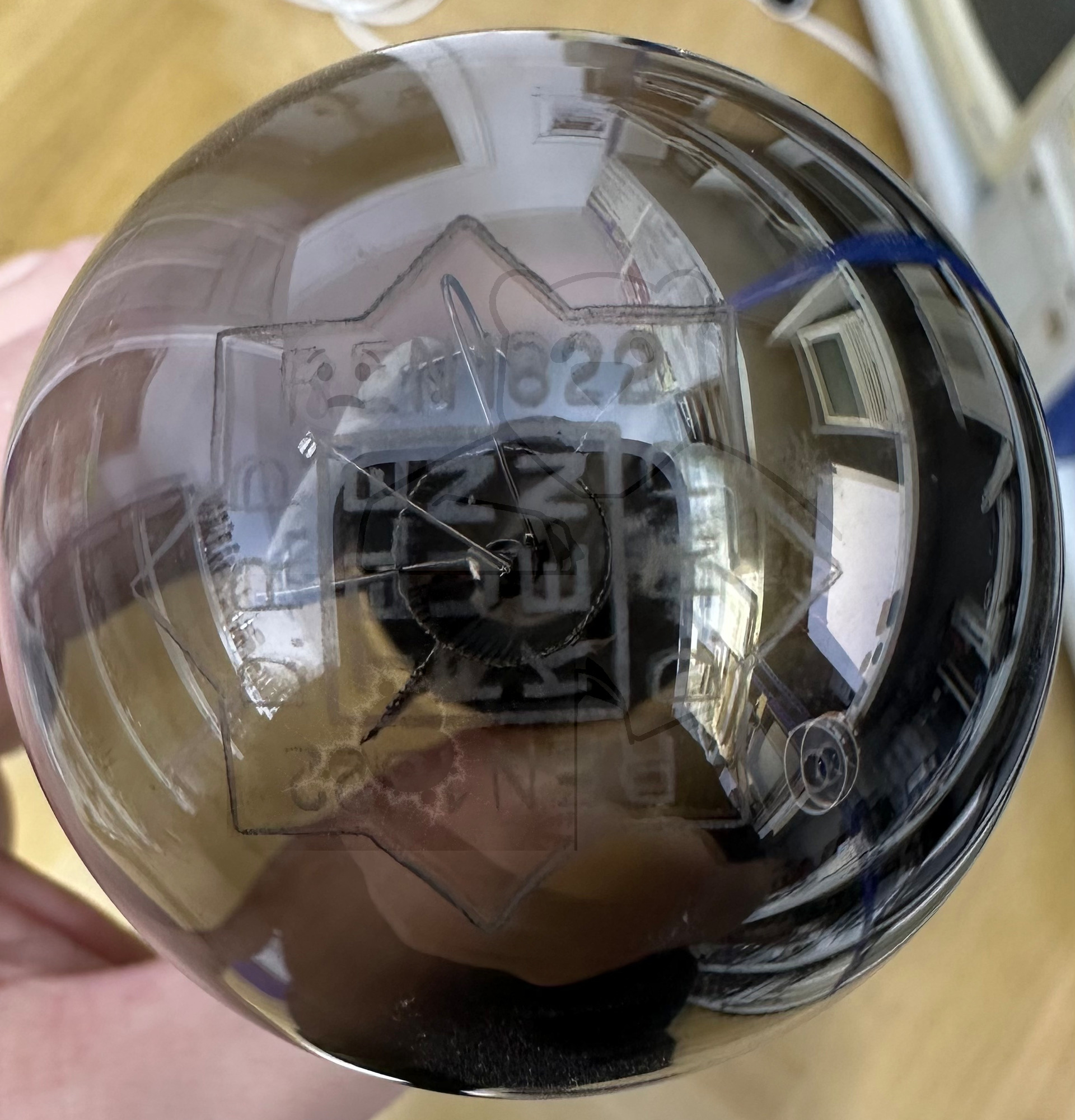

Röhre REN1822 #6654 Bild 3
