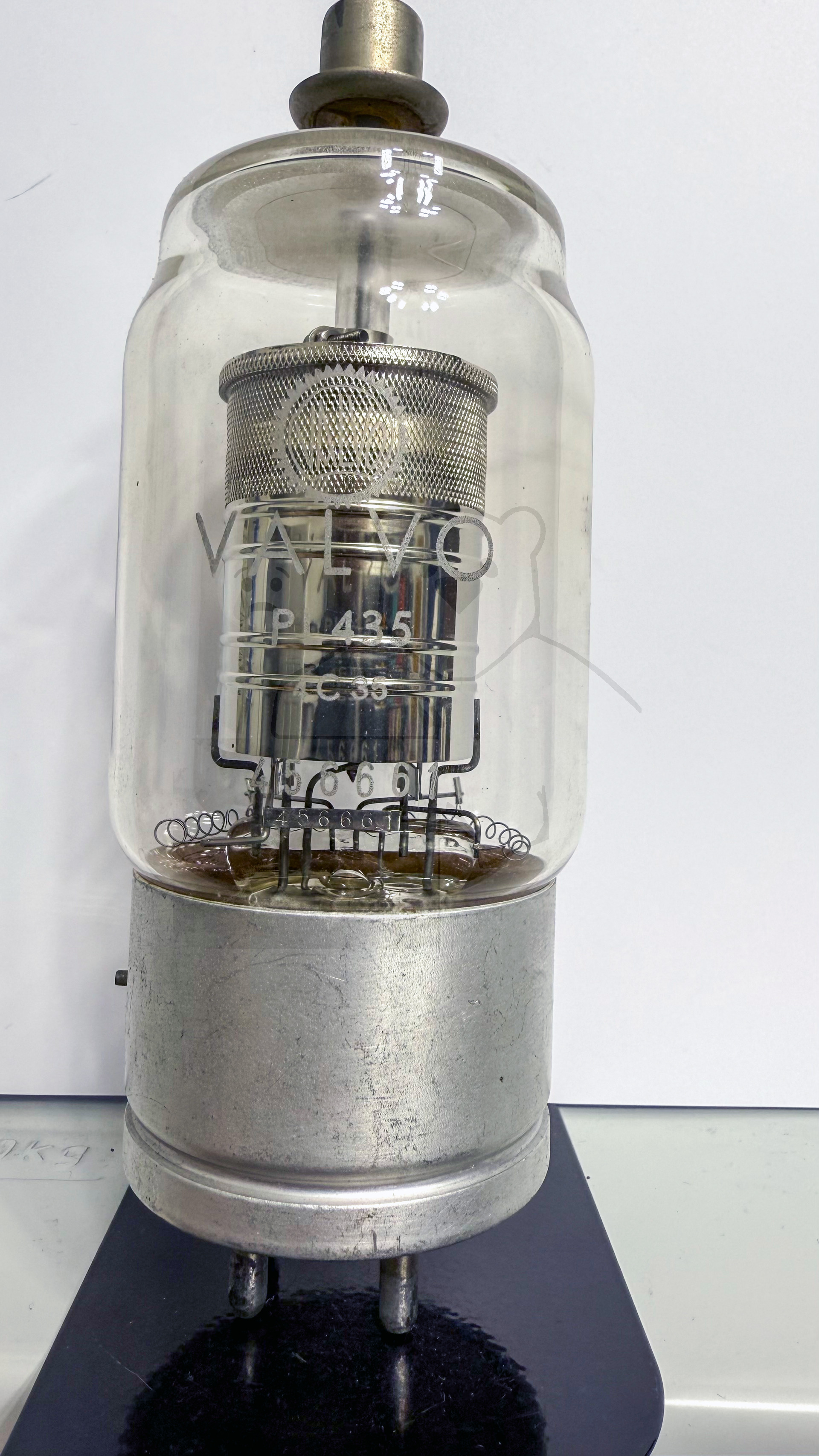

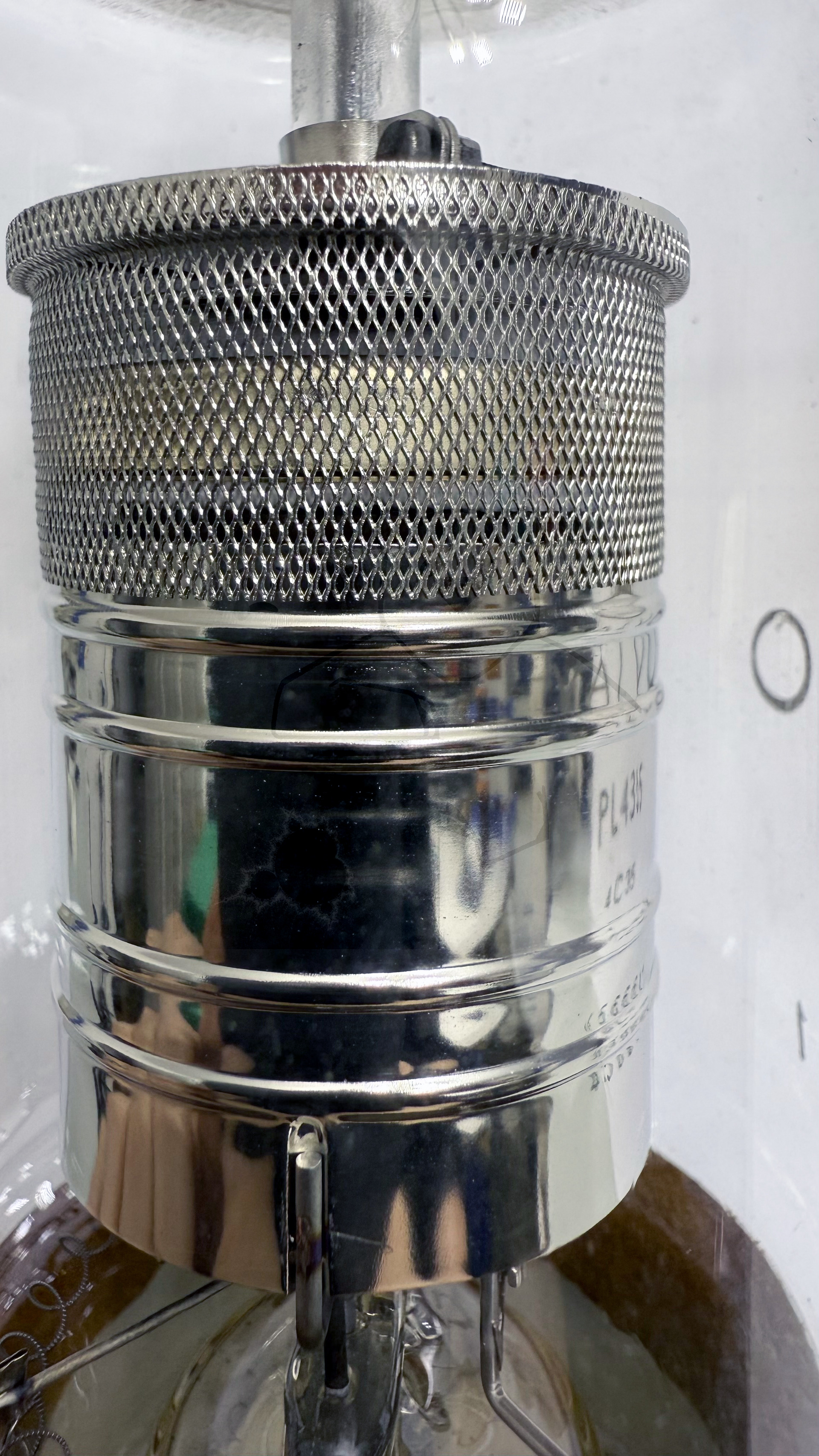

Daten und Bilder der Röhre: PL435

🔎 Beschreibung der Röhre: PL435 Inventarnummer: 06556

Name	→ PL435
Vergleichsname	4C35
Hersteller	→ Valvo
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	5,5 - 6,7
Art der Heizung	Halb-Indirekt

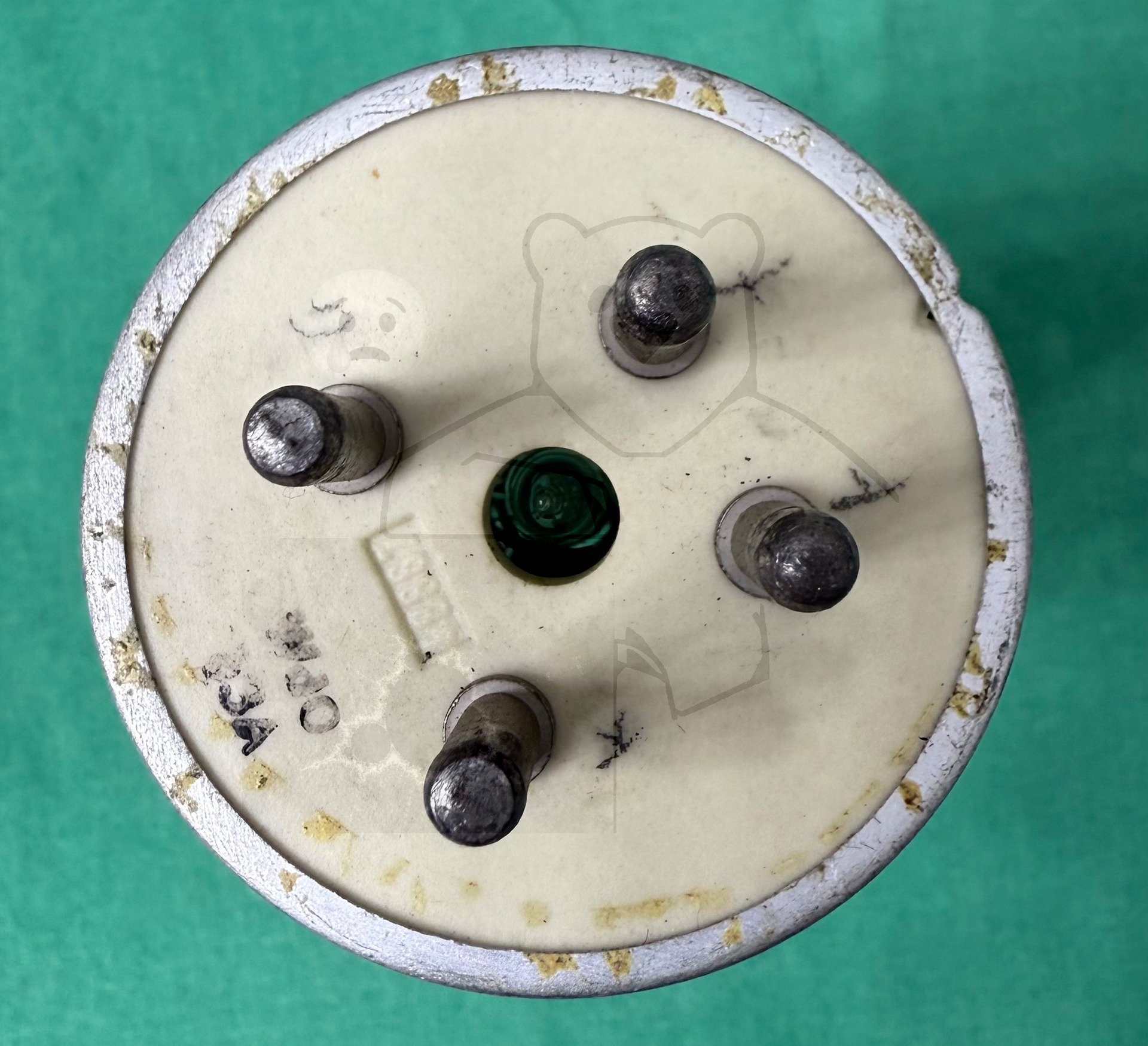

Röhren mit Sockel	→ Informationen zum Sockel: USA, Super Jumbo, 4pol. Bayonet → Liste aller Röhren mit: USA, Super Jumbo, 4pol. Bayonet
Informationen Röhrentyp	Röhre arbeitet mit Wasserstofffüllung
Informationen	Röhre arbeitet mit Wasserstofffüllung
Kenn Nummer
Ätz- Produktionscode	WdO ?3A
Serien Nummer	456661
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L24

🔎 Beschreibung der Systeme für die Röhre: PL435

	System 1
Kathode	4, 2
Gitter 1	1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	3, 2
Abschirmung
Funktion	→ Thyratron, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PL435

Bildquelle: Sylvania Datenblatt

🔎 Datenblätter zur Röhre: PL435
Datenblatt 4C35 Philips.pdf (505 kB)
Datenblatt 4C35 Sylvania.pdf (292 kB)
Datenblatt PL435 Philips.pdf (40 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
