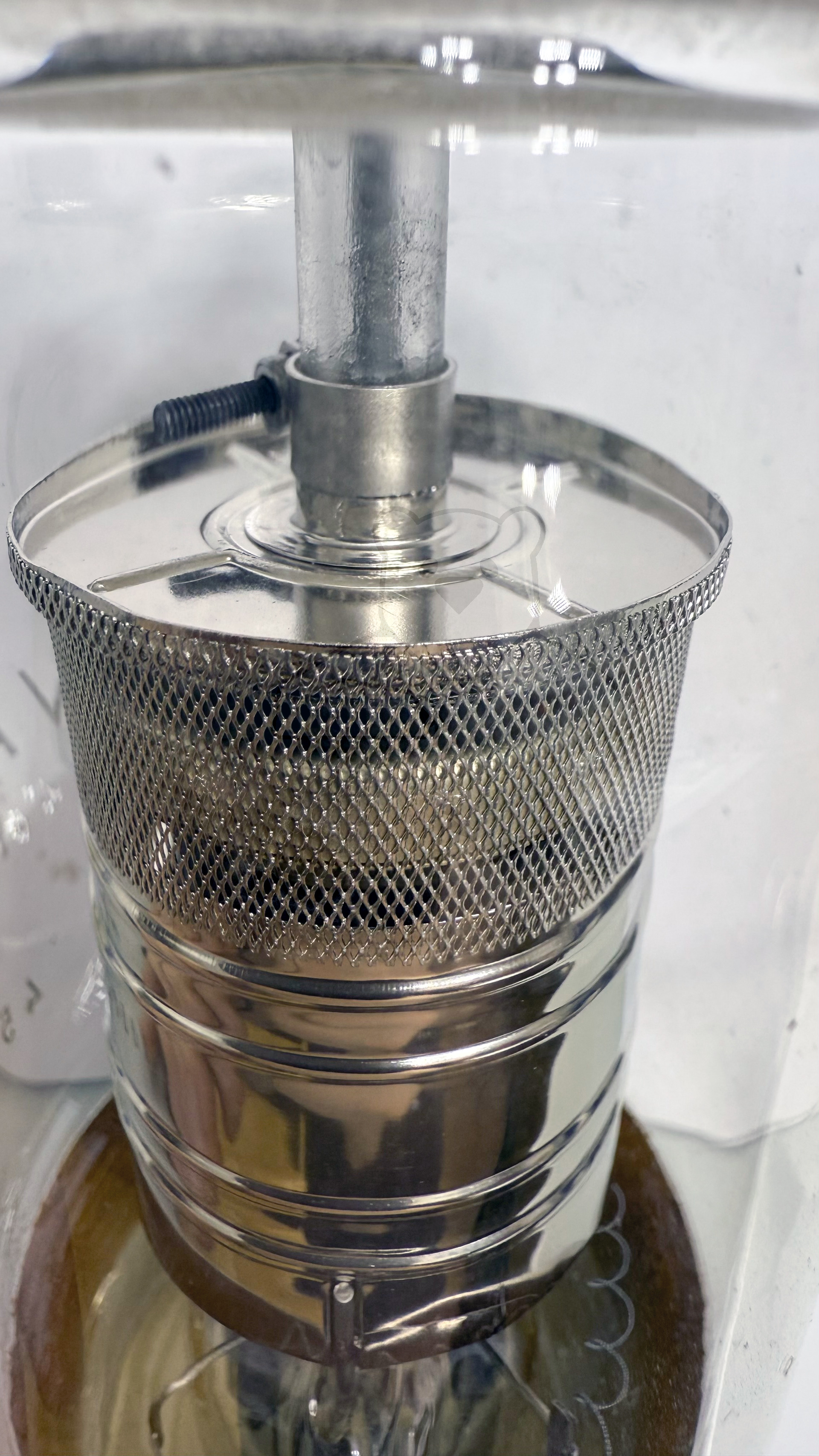

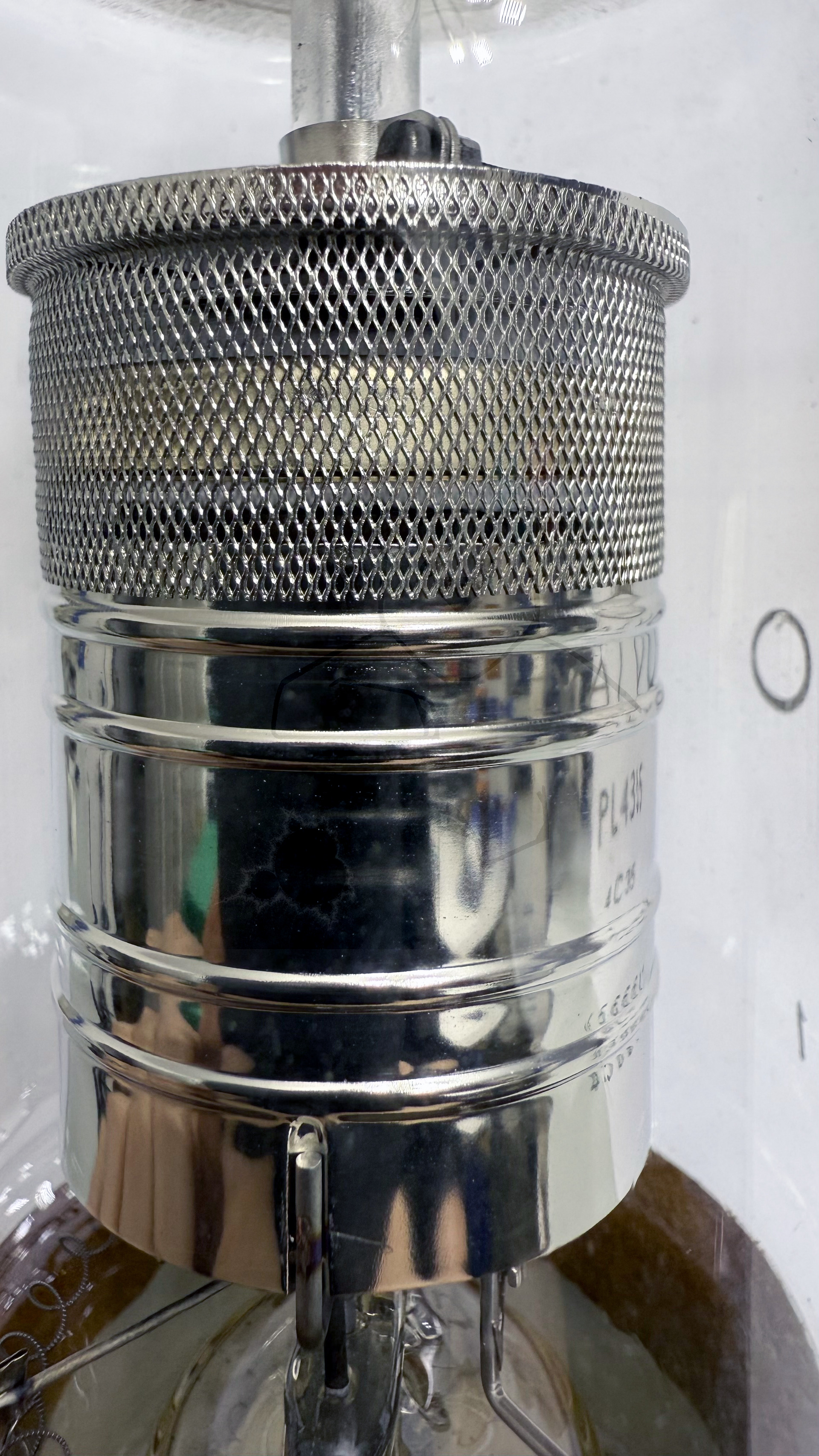

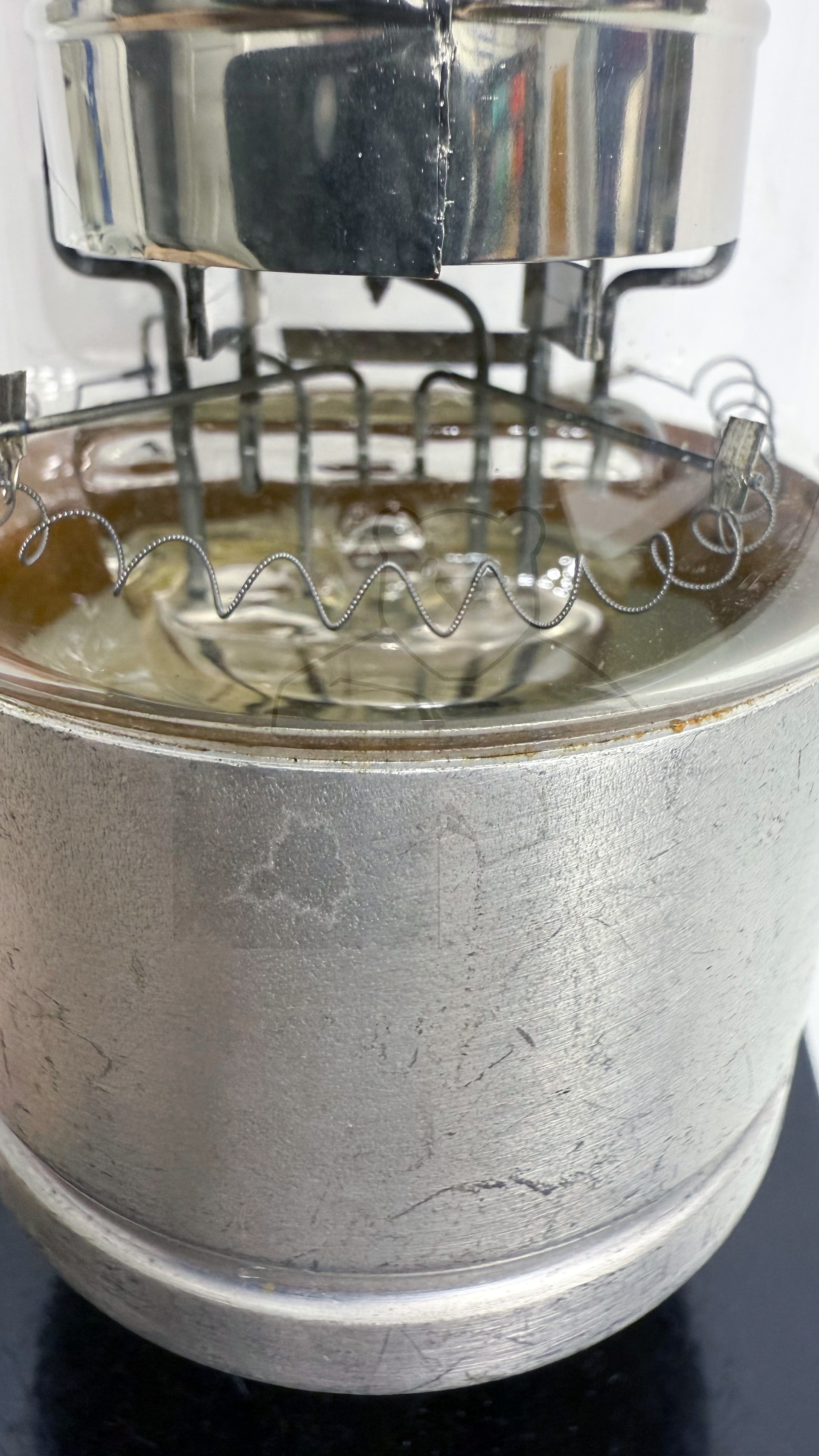

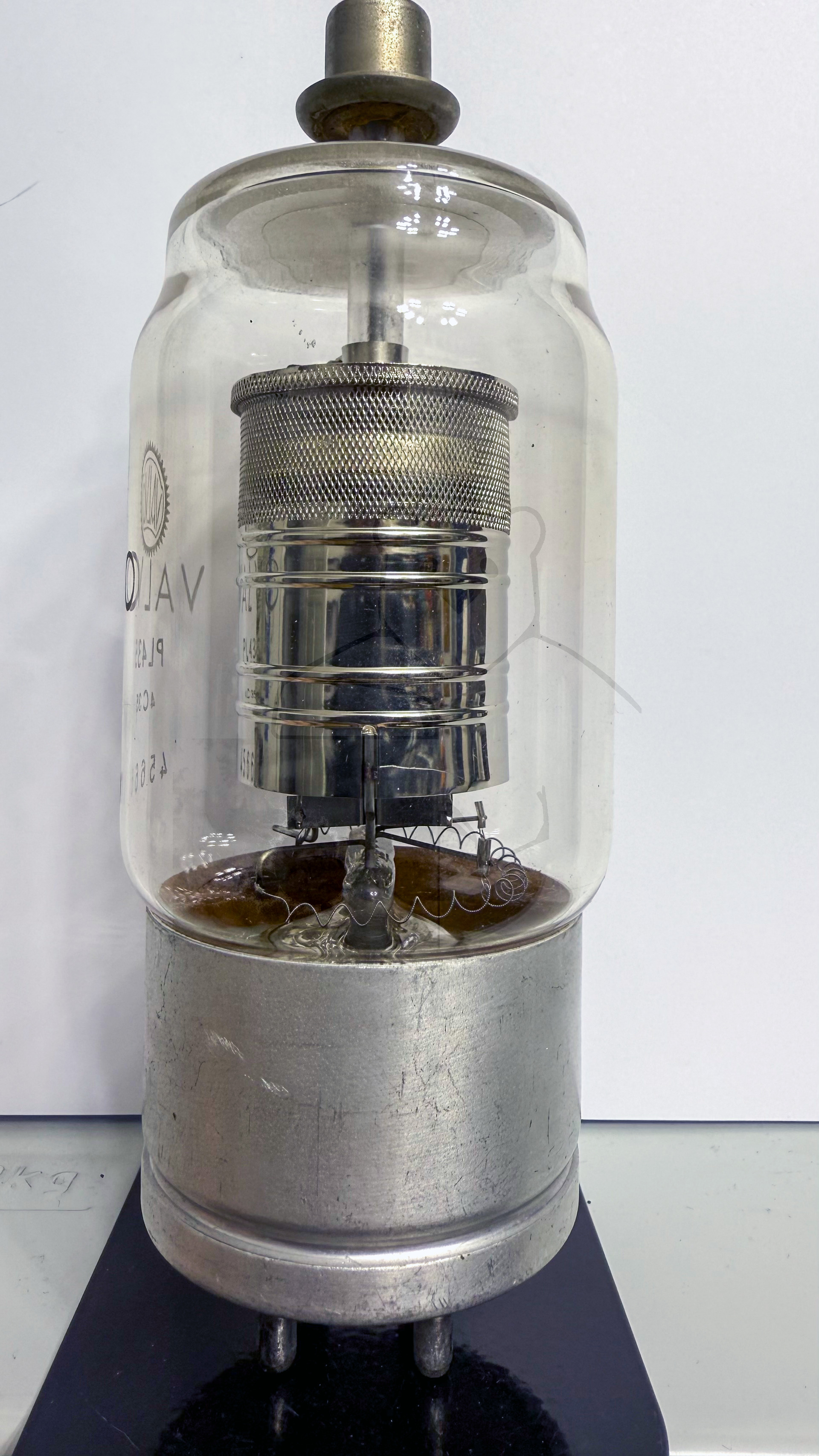

Daten und Bilder der Röhre: PL435

🔎 Beschreibung der Röhre: PL435

Name	PL435
Vergleichsname	4C35
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	5,5 - 6,7
Art der Heizung	Halb-Indirekt

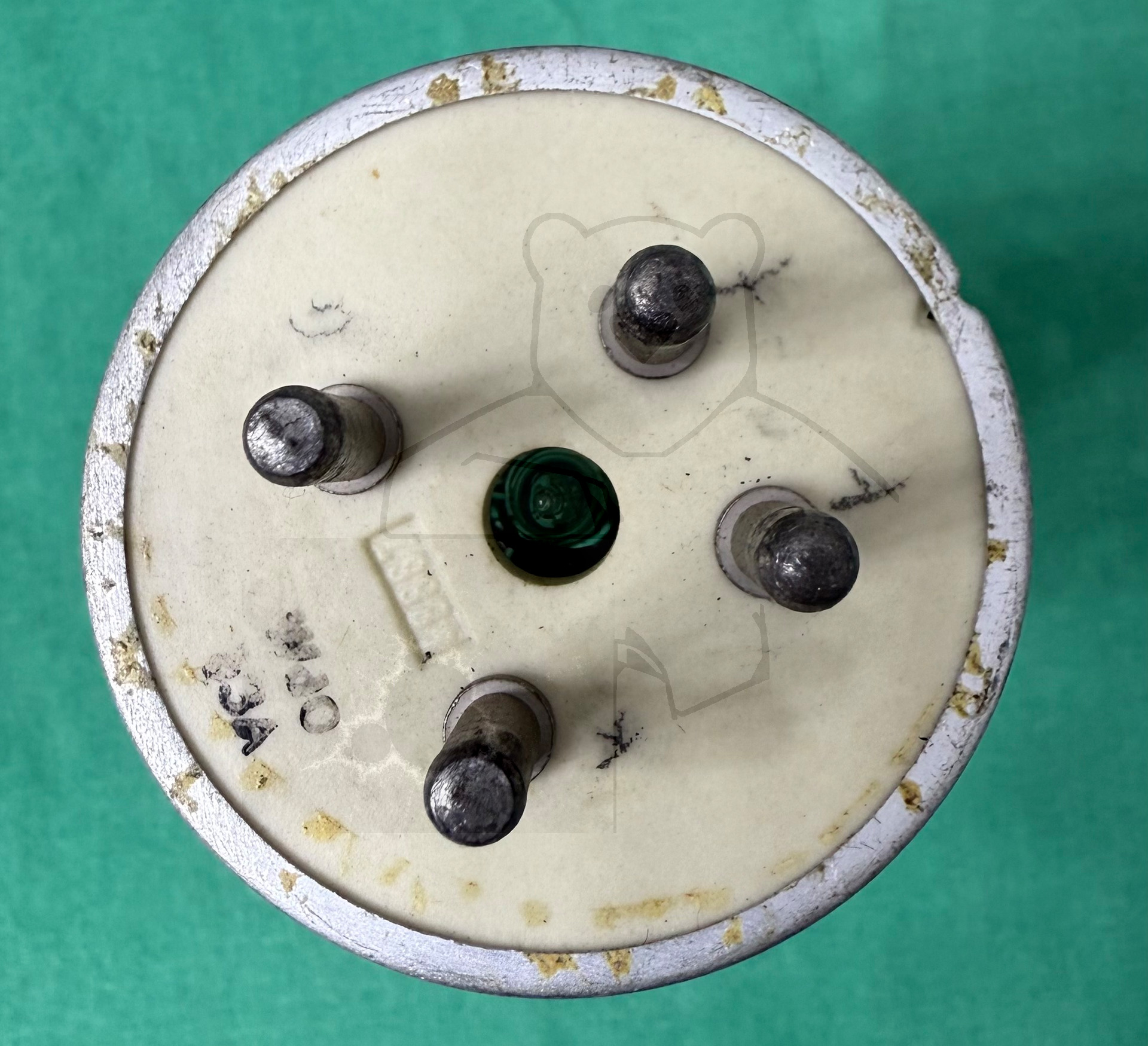

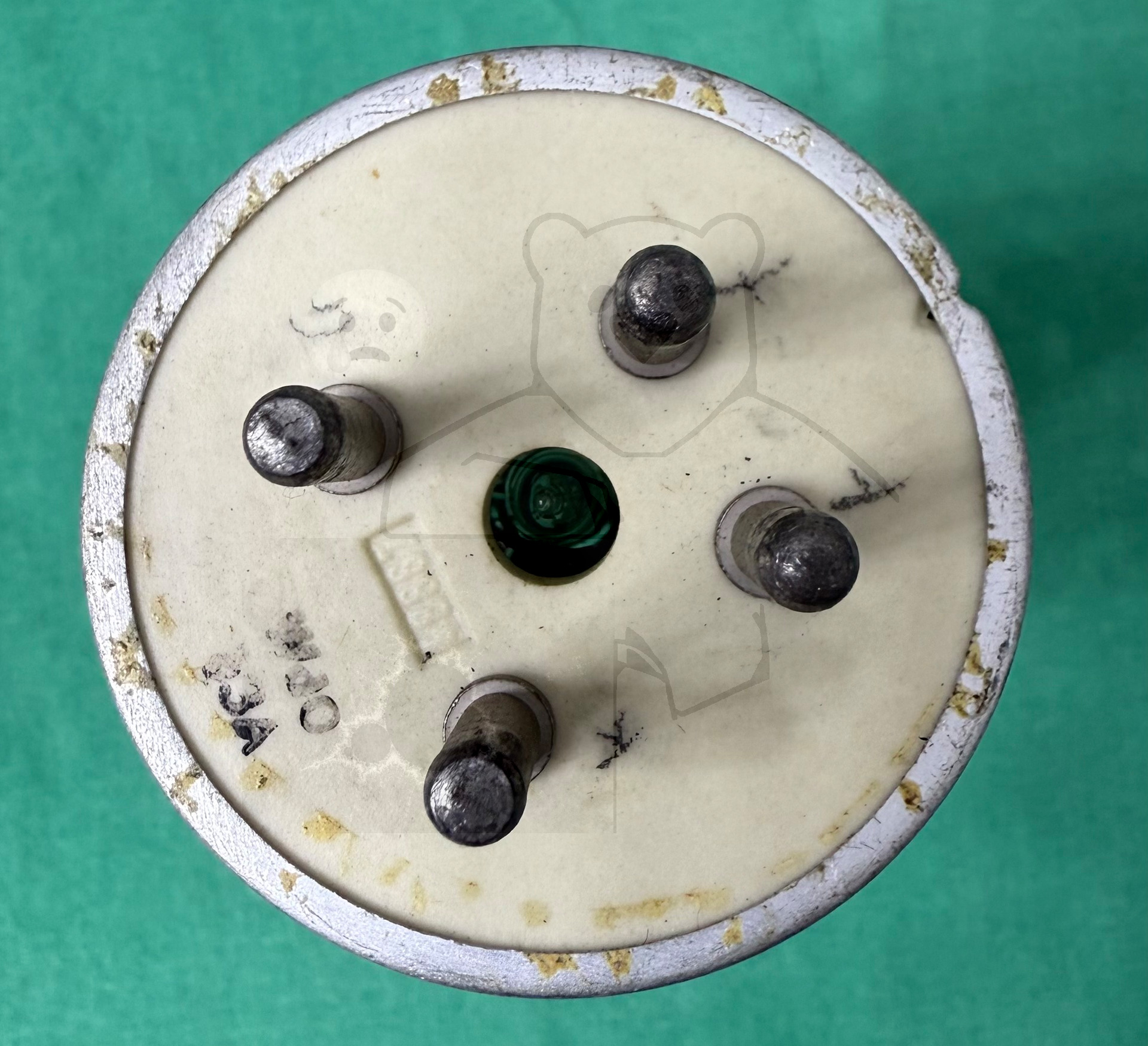

Röhren mit Sockel	→ Informationen zum Sockel: USA, Super Jumbo, 4pol. Bayonet → Liste aller Röhren mit: USA, Super Jumbo, 4pol. Bayonet
Zusätzliche Informationen	Röhre arbeitet mit Wasserstofffüllung
Letzte Änderung	11.06.2018 14:36:49

🔎 Beschreibung der Systeme für die Röhre: PL435

	System 1
Kathode	4, 2
Gitter 1	1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

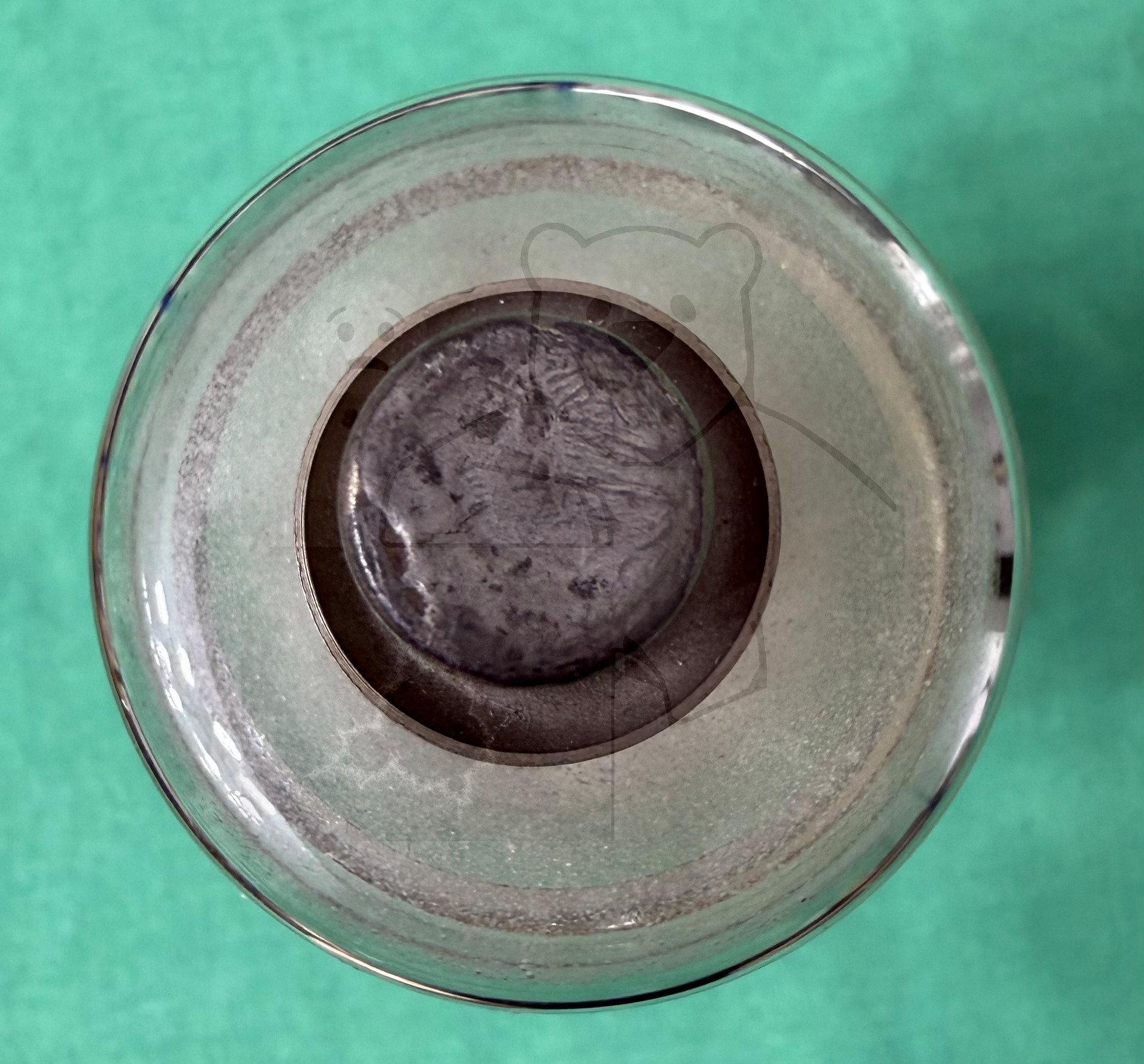

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	3, 2
Abschirmung
Funktion	→ Thyratron, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

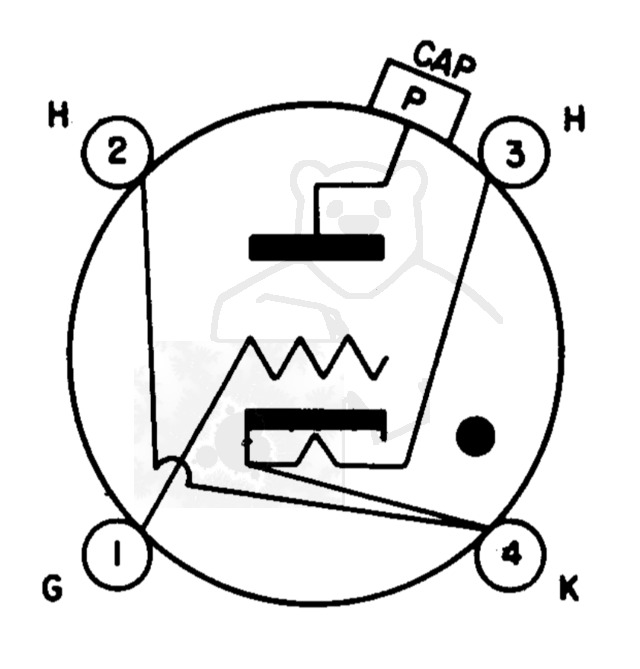

🔎 Sockelschaltung der PL435

Bildquelle: Sylvania Datenblatt

🔎 Datenblätter zur Röhre: PL435
Datenblatt 4C35 Philips.pdf (505 kB)
Datenblatt 4C35 Sylvania.pdf (292 kB)
Datenblatt PL435 Philips.pdf (40 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
