đ Beschreibung der Röhre: 2600 OSW Inventarnummer: 06545
| Name | â 2600 OSW |
| Vergleichsname | 6AC7k |
| Hersteller | â OSW |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | Dies ist die Langlebensversion der â 6AC7 |
| Informationen | D08 FĂŒhrungszapfen abgebrochen, Pumpstutzen ok |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L9 |
đ Beschreibung der Systeme fĂŒr die Röhre: 2600 OSW
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 4 |
| Gitter 2 | 6 |
| Gitter 3 | 3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | â Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 2600 OSW
Bildquelle: General Electric Datenblatt
đ DatenblĂ€tter zur Röhre: 2600 OSW
Datenblatt 6AC7 General Electric [www.tubedata.info].pdf (264 kB)
Datenblatt 6AC7k RFT [www.tubedata.info].pdf (84 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 2600 OSW
Röhre 2600 OSW #6545 Bild 1

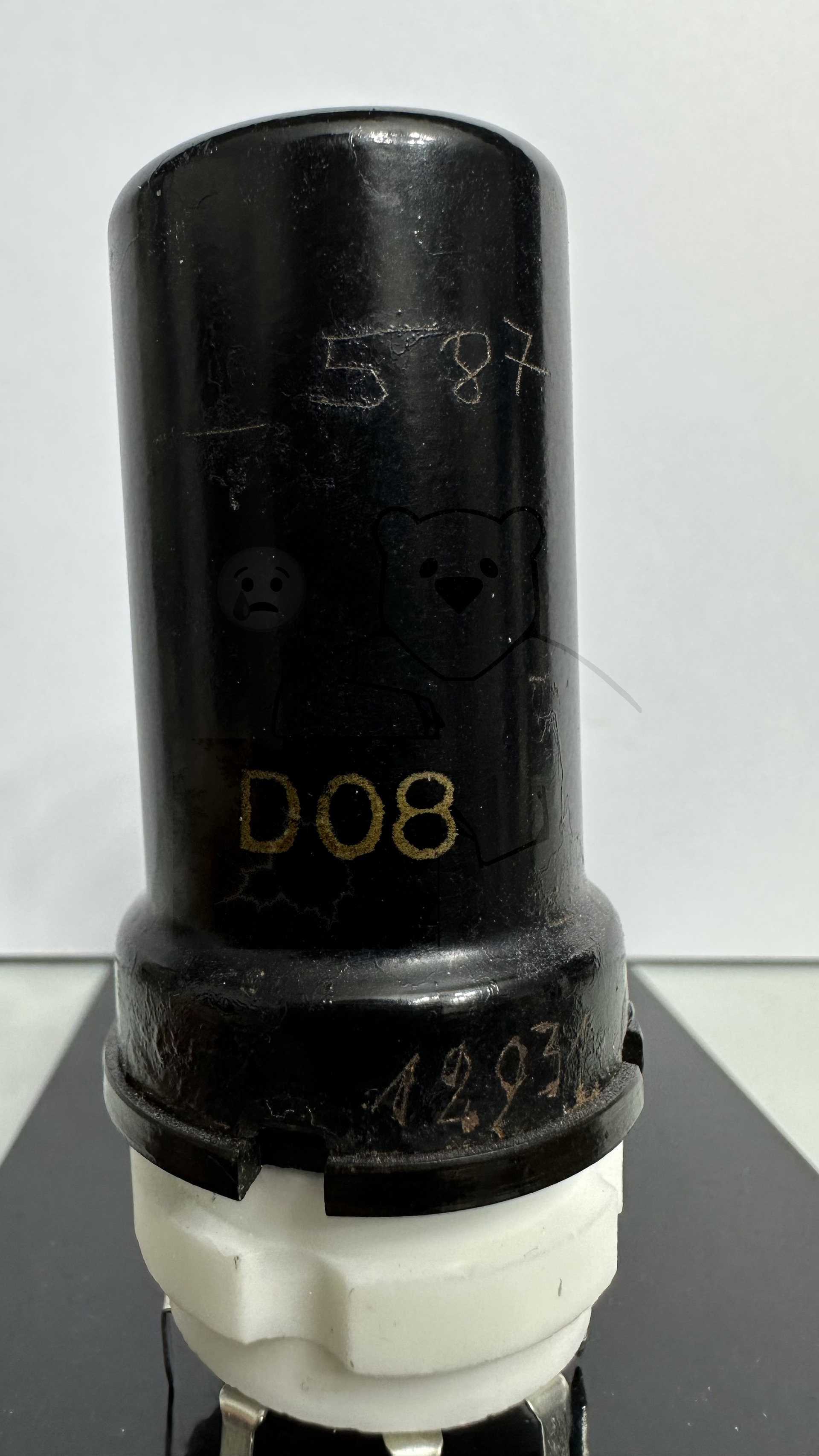

Röhre 2600 OSW #6545 Bild 2
