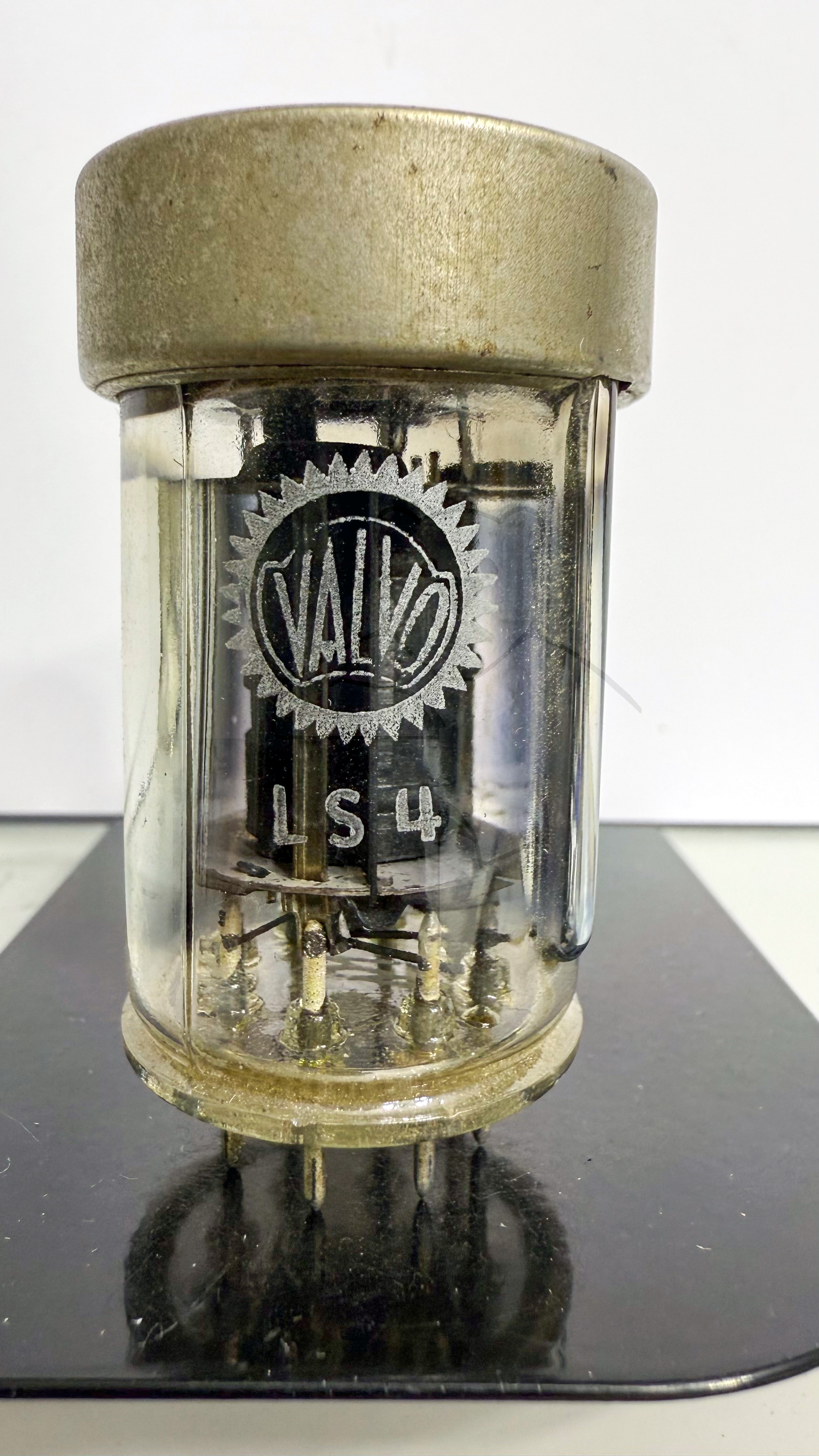

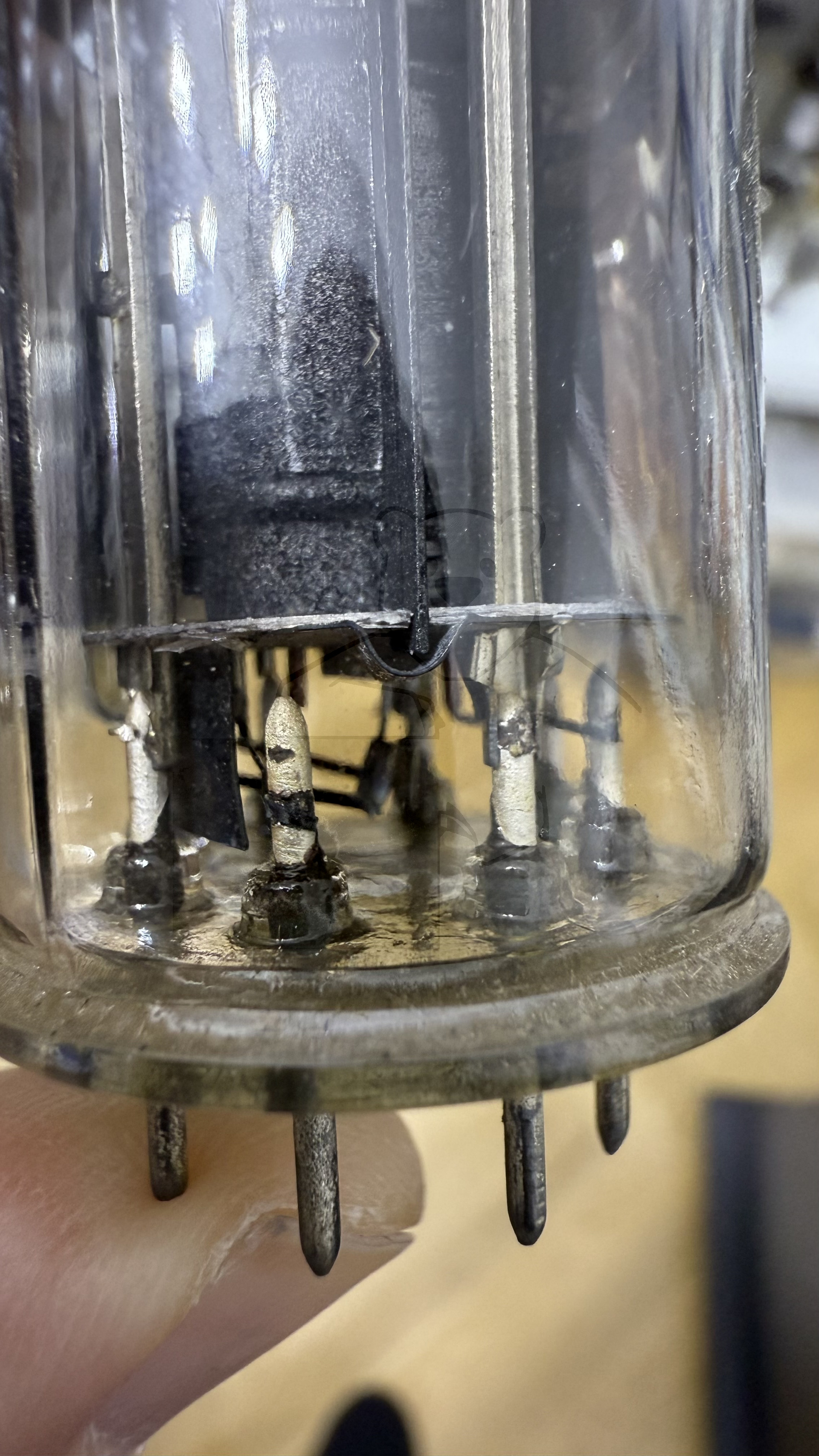

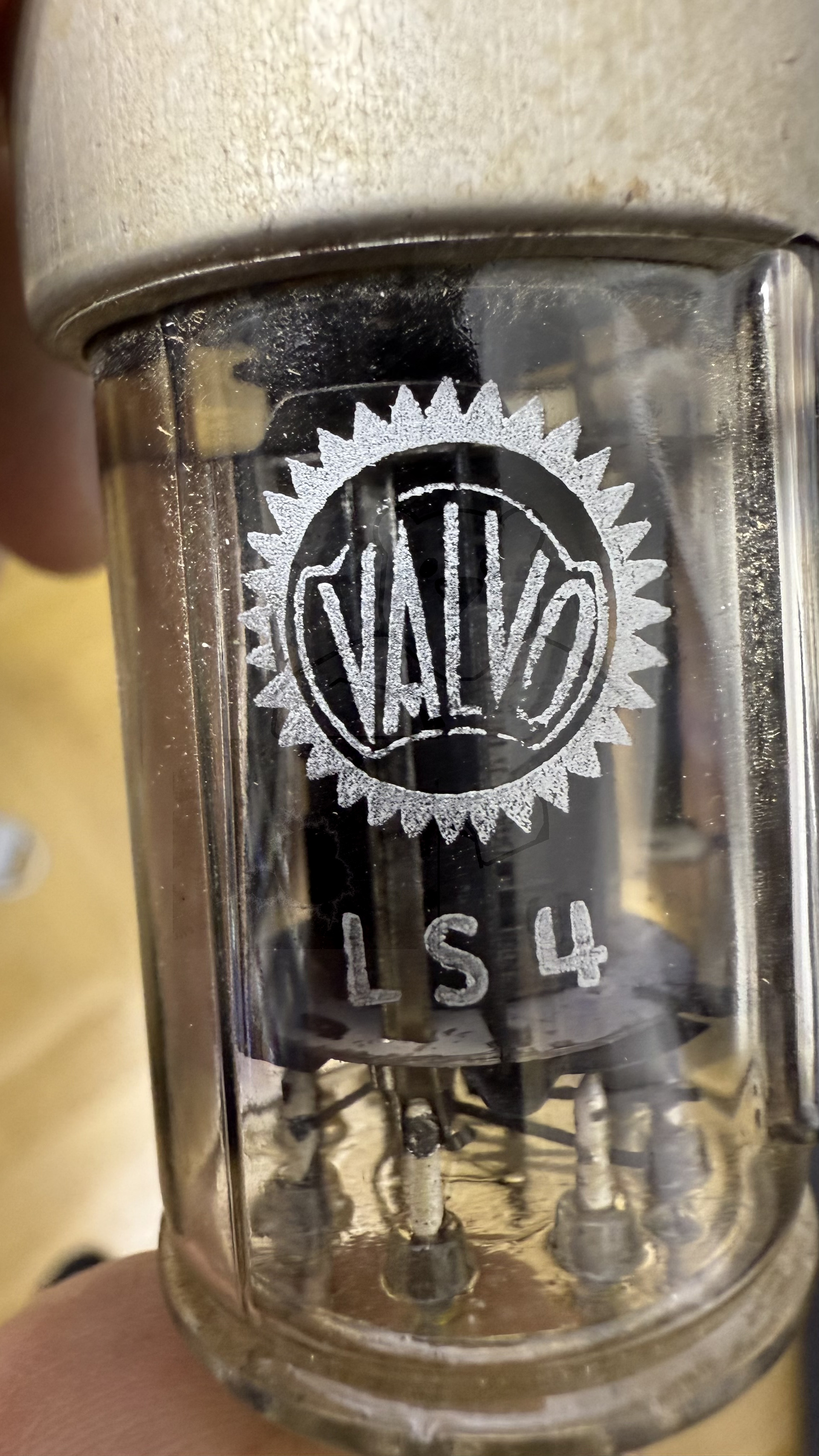

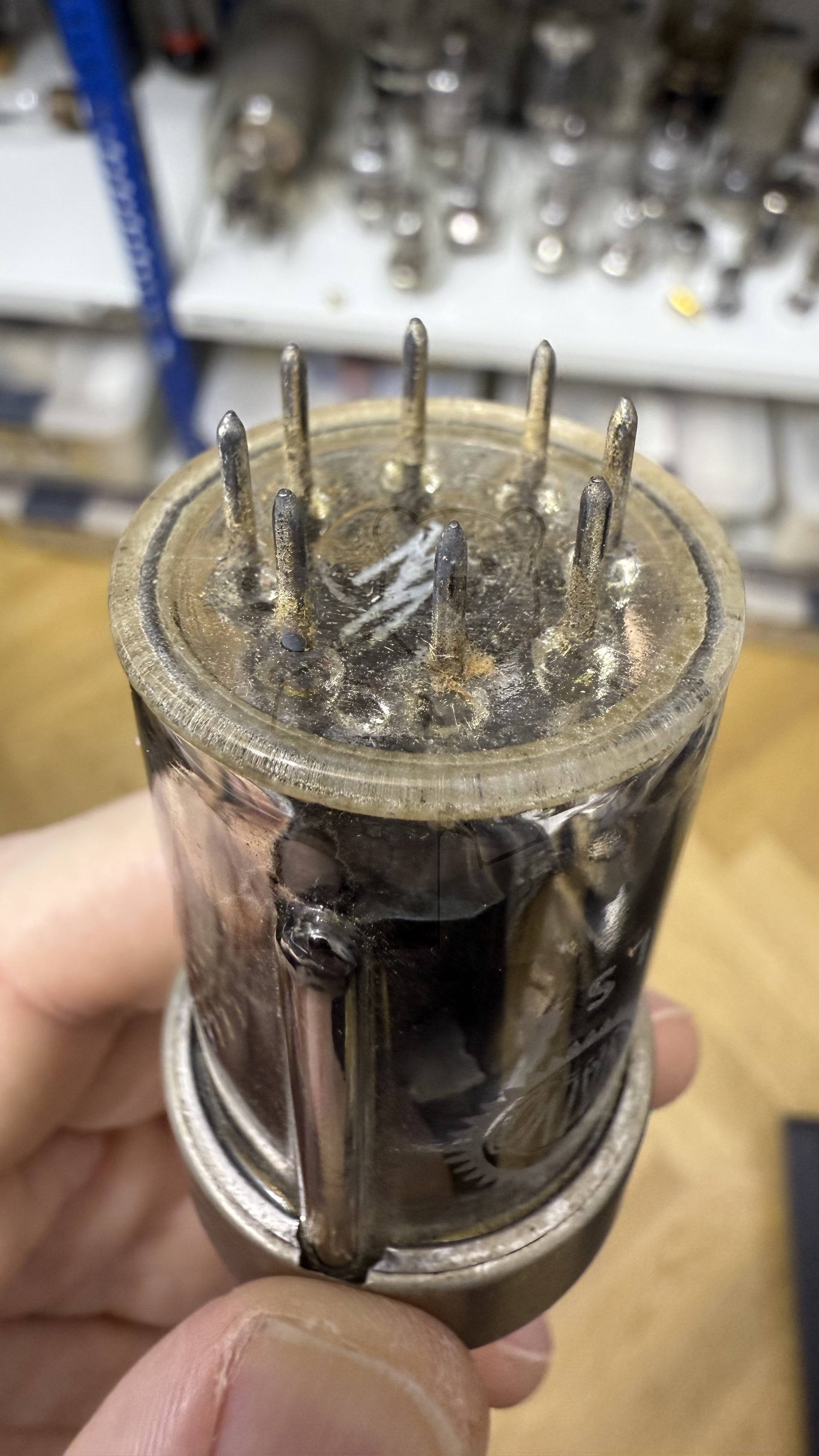

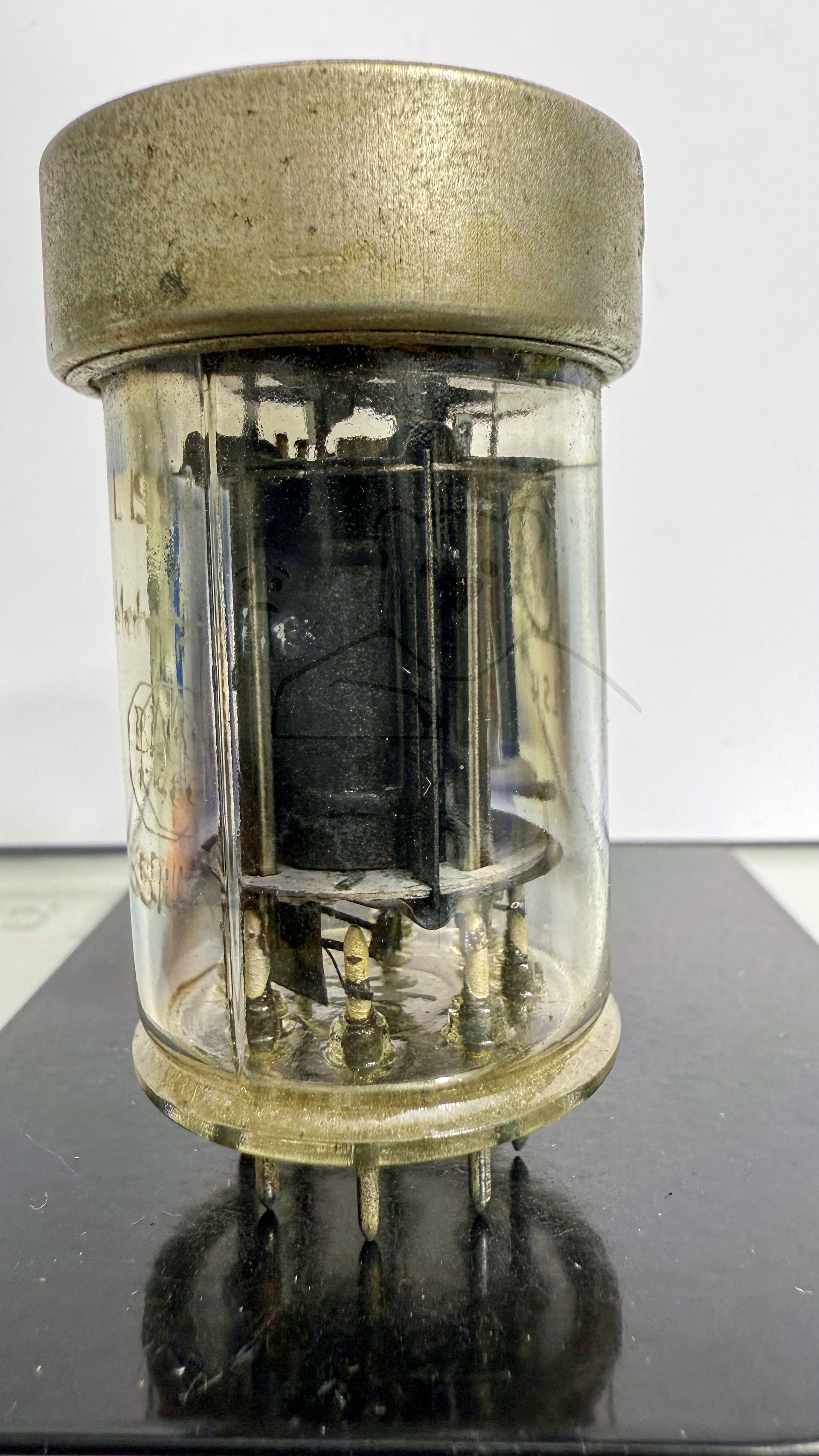

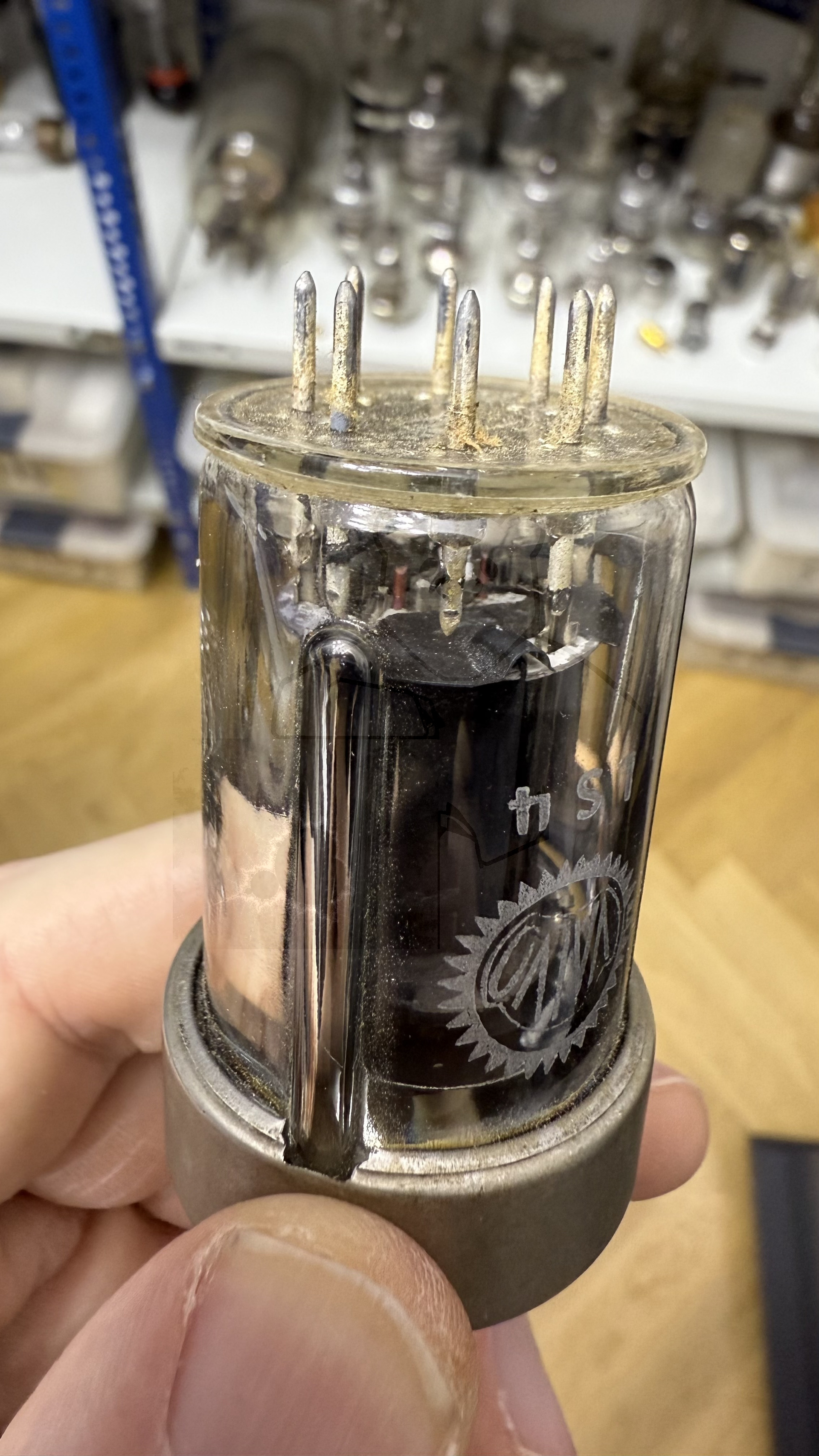

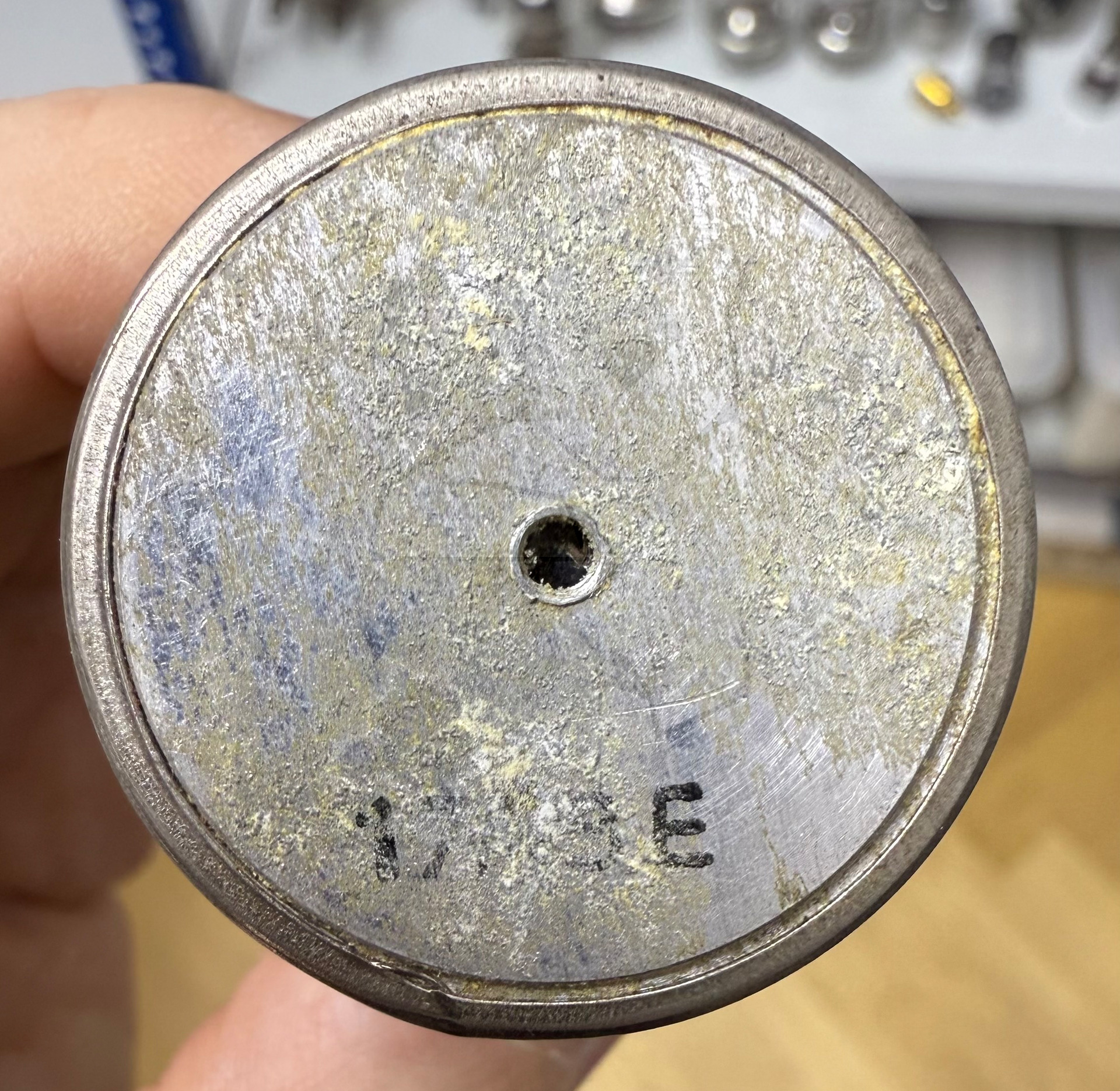

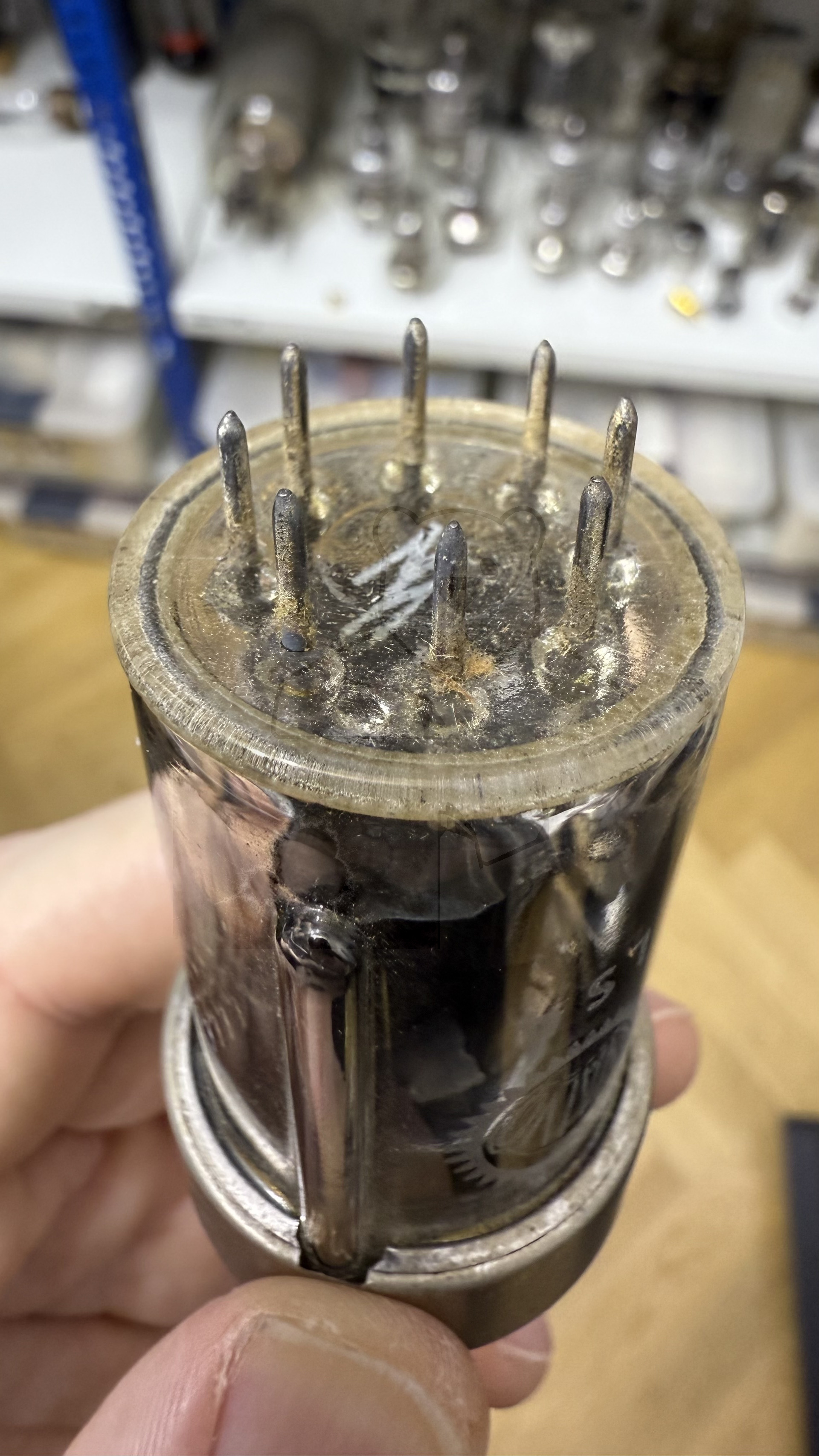

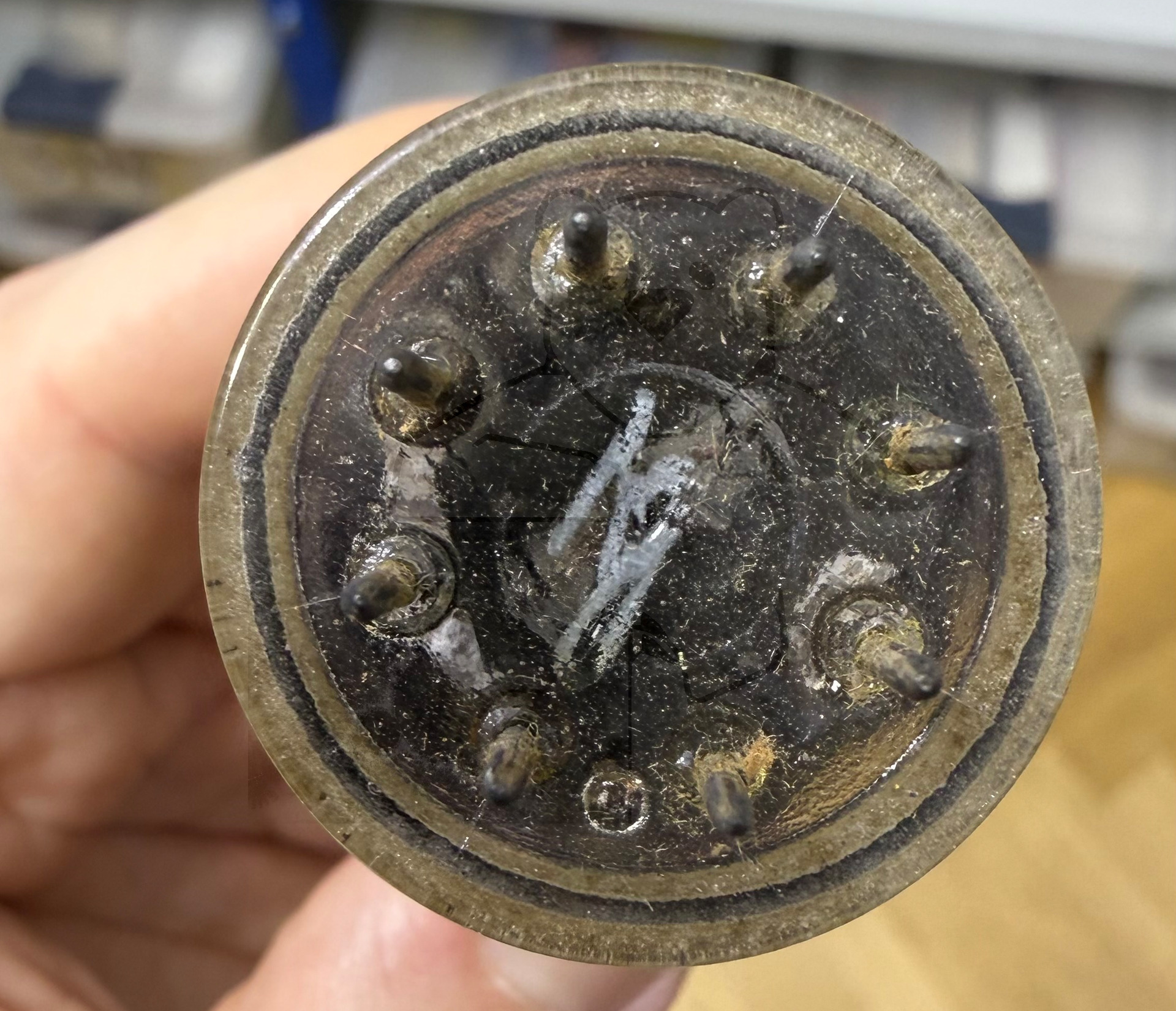

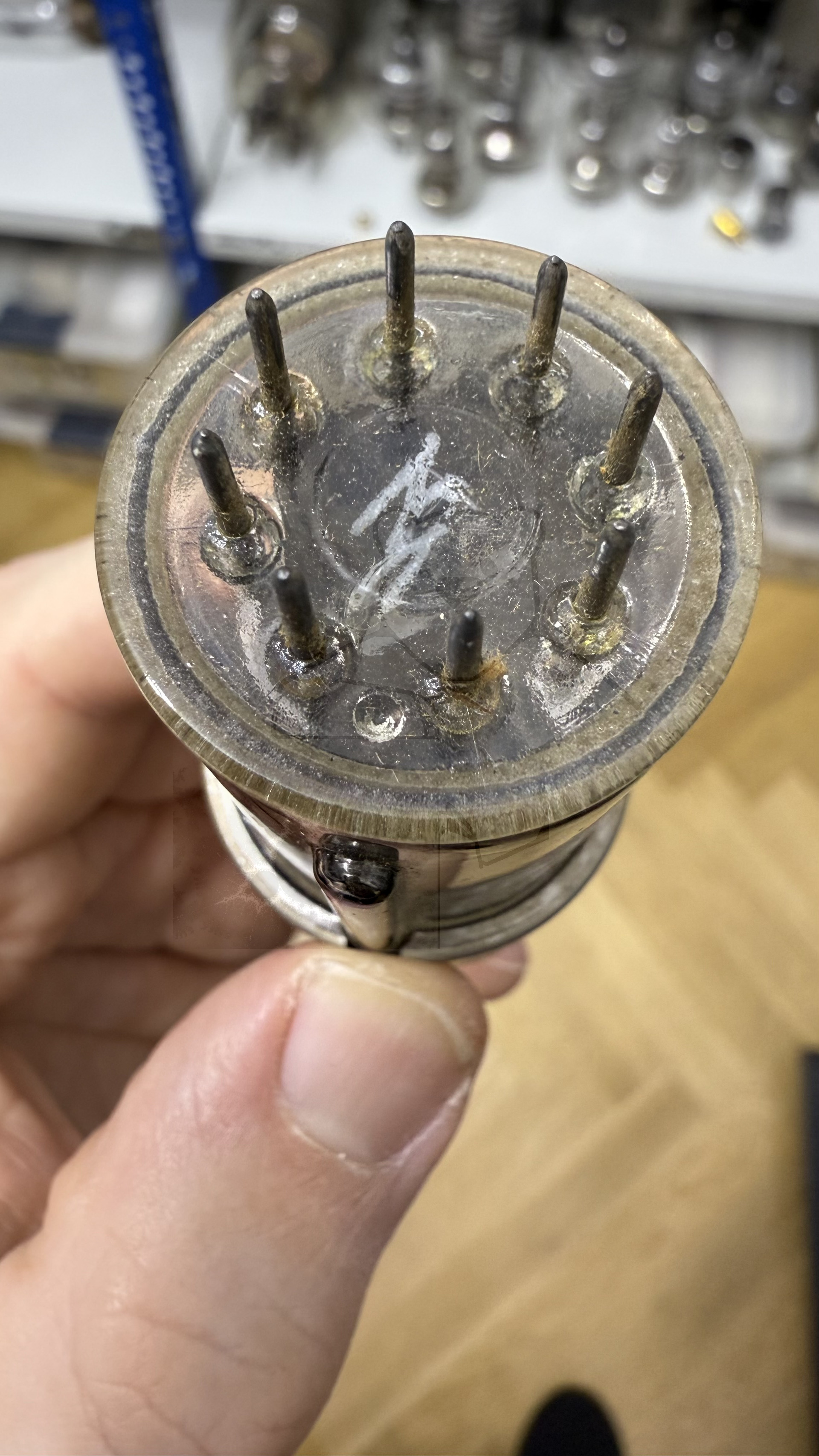

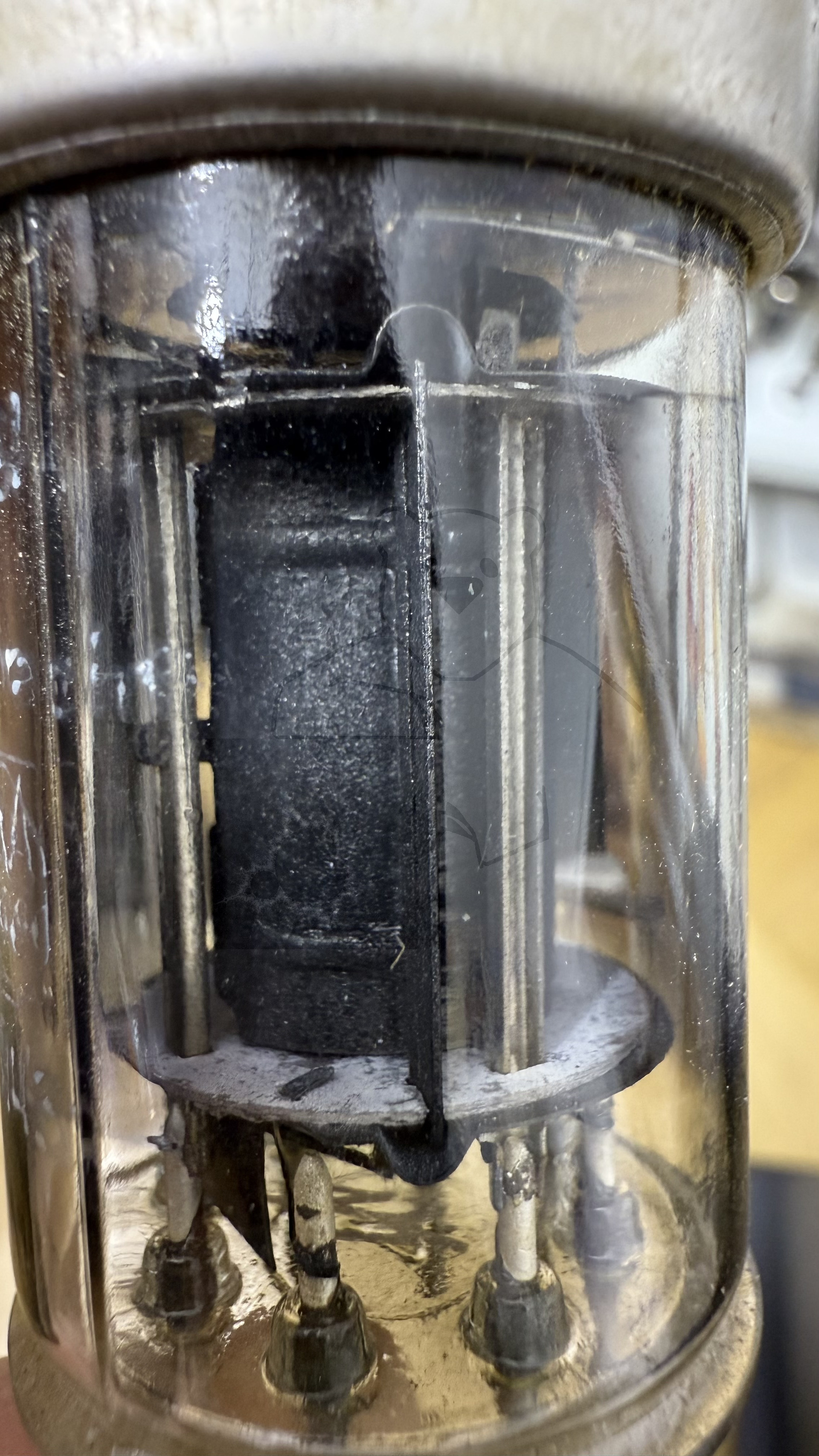

Daten und Bilder der Röhre: LS4

🔎 Beschreibung der Röhre: LS4 Inventarnummer: 06518

Name	→ LS4
Vergleichsname
Hersteller	→ Valvo
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,42
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp
Informationen
Kenn Nummer

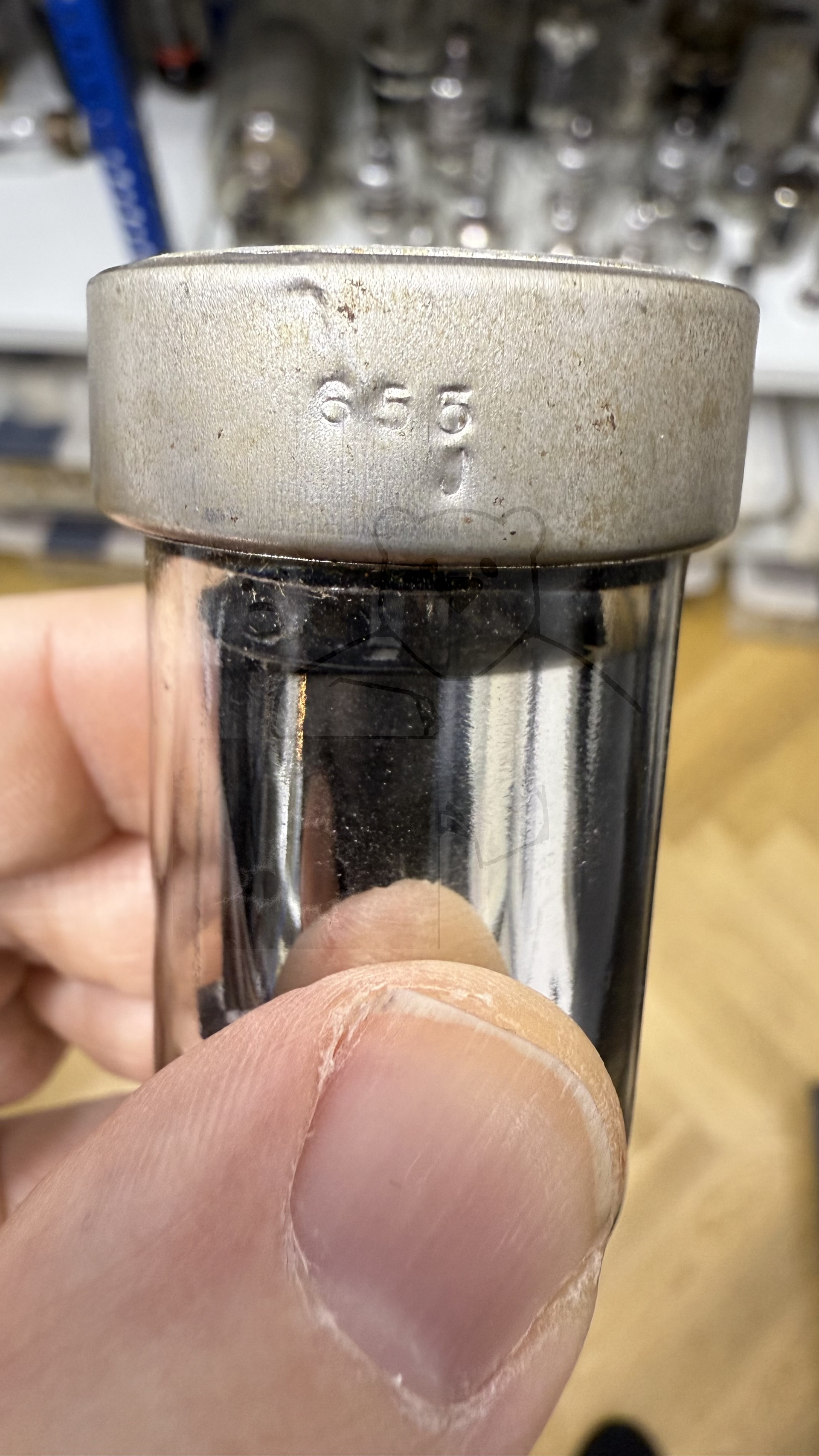

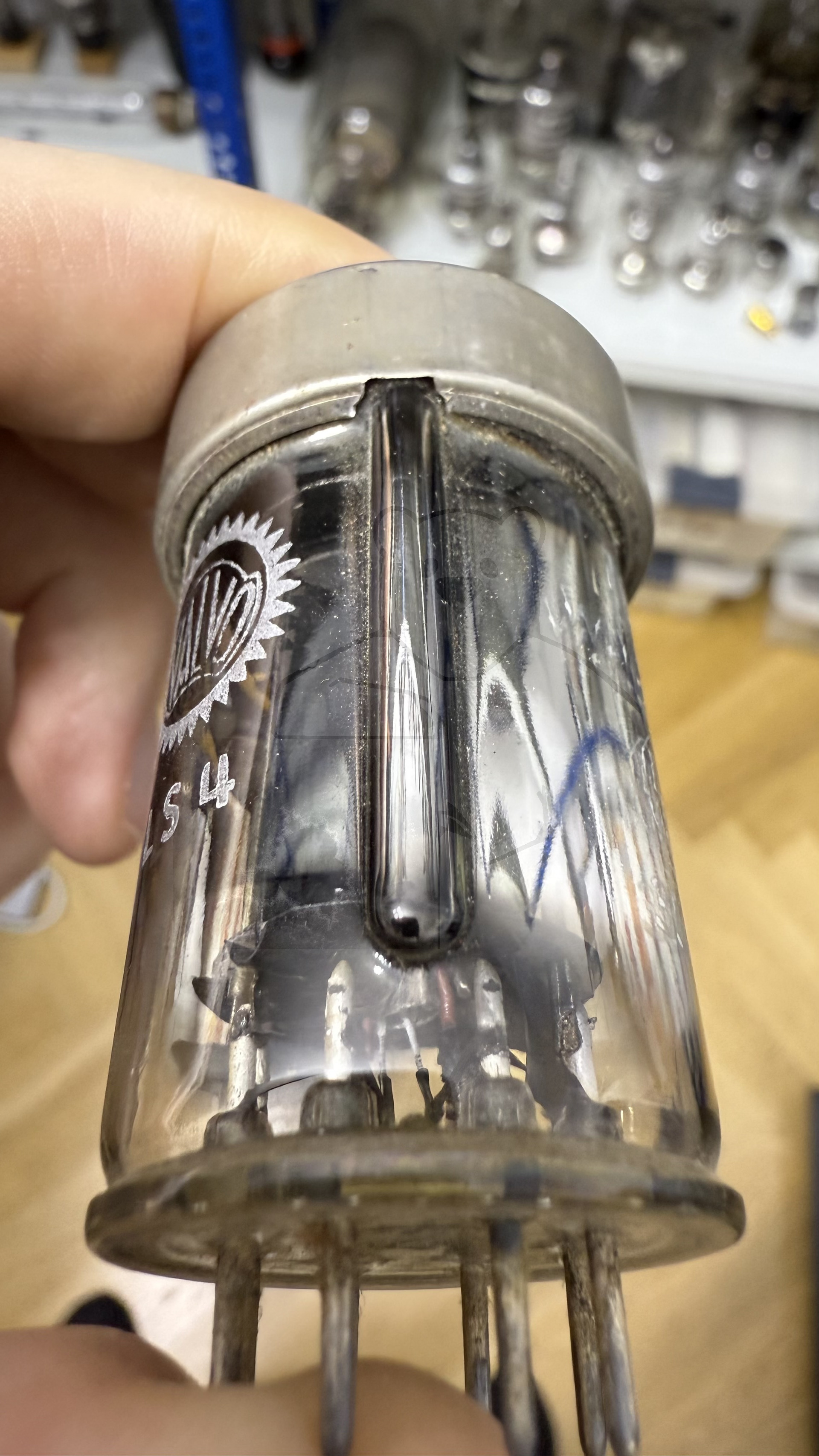

Ätz- Produktionscode	655 1N
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet

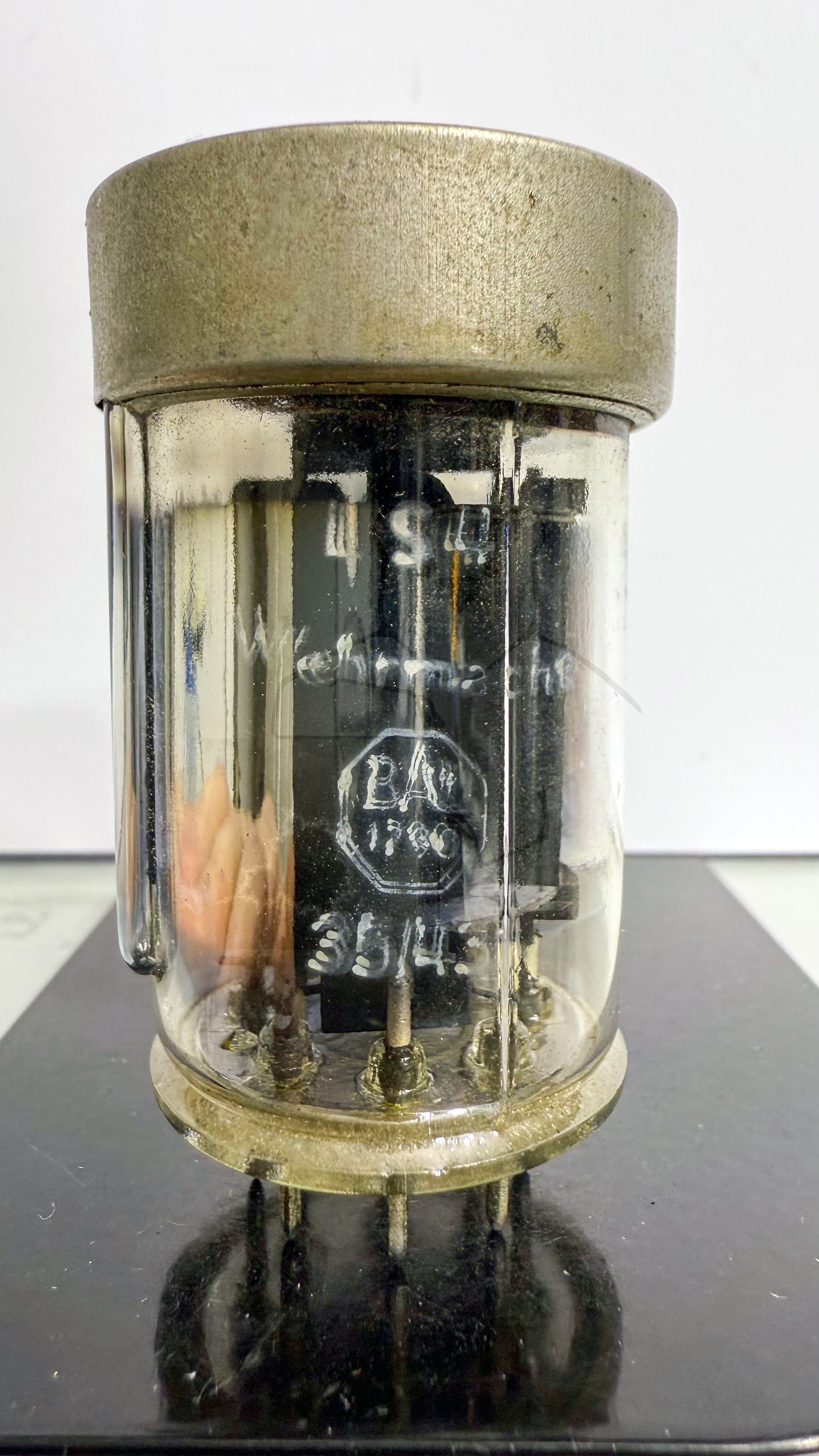

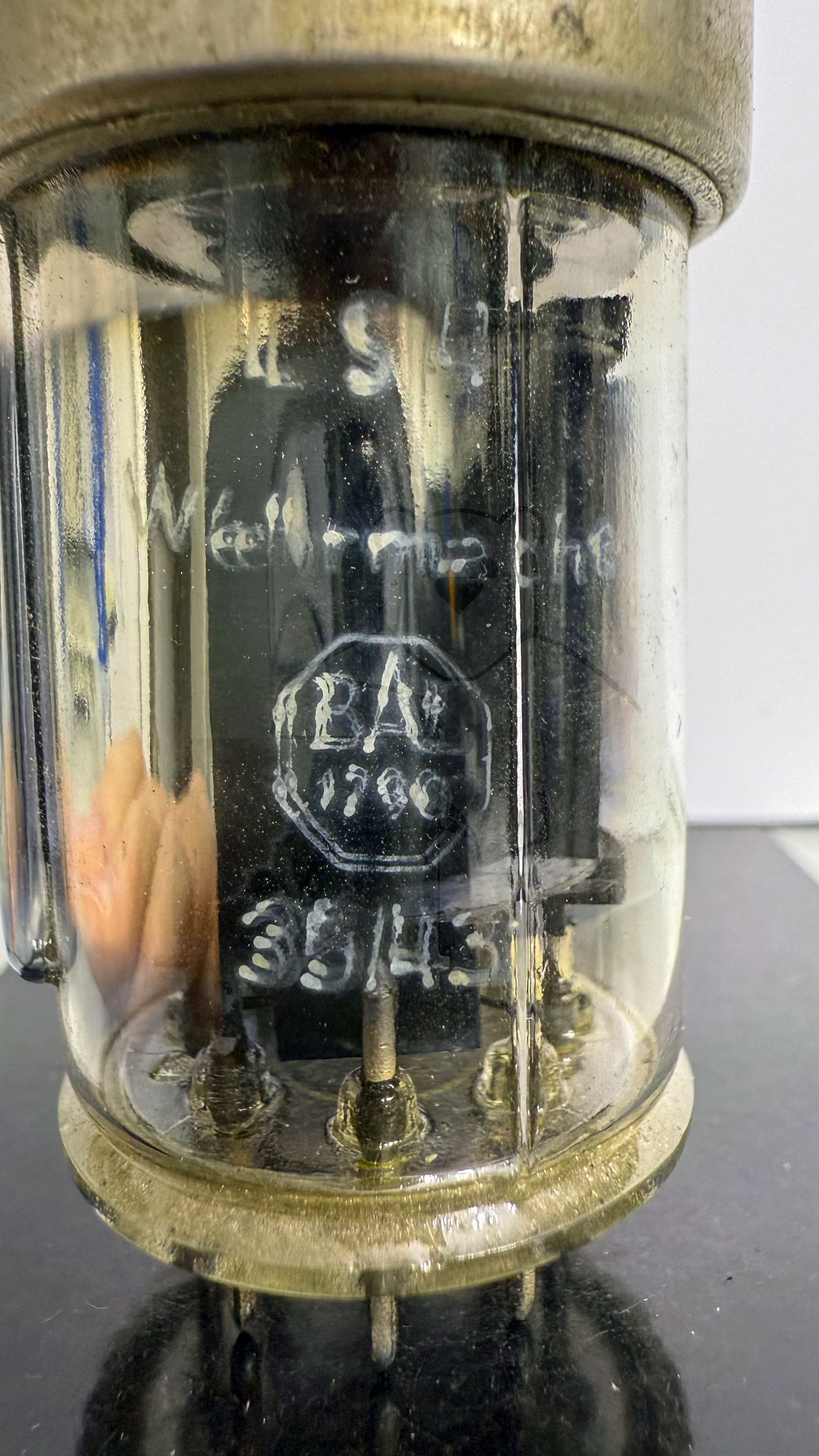

Hoheitszeichen	Wehrmacht, BAL1790, 03/44 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S37b

🔎 Beschreibung der Systeme für die Röhre: LS4

	System 1
Kathode	7
Gitter 1	6
Gitter 2	4
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

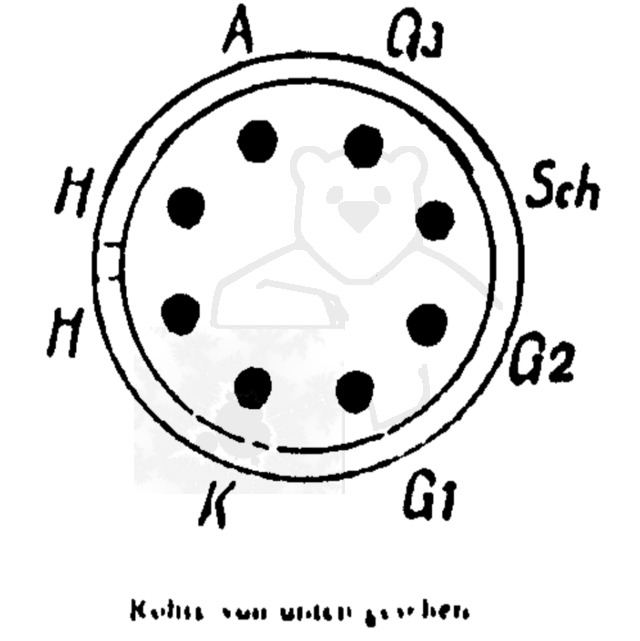

🔎 Sockelschaltung der LS4

Bildquelle: Valvo Datenblatt

🔎 Datenblätter zur Röhre: LS4
Datenblatt LS4 Valvo [www.tubedata.info].pdf (723 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
