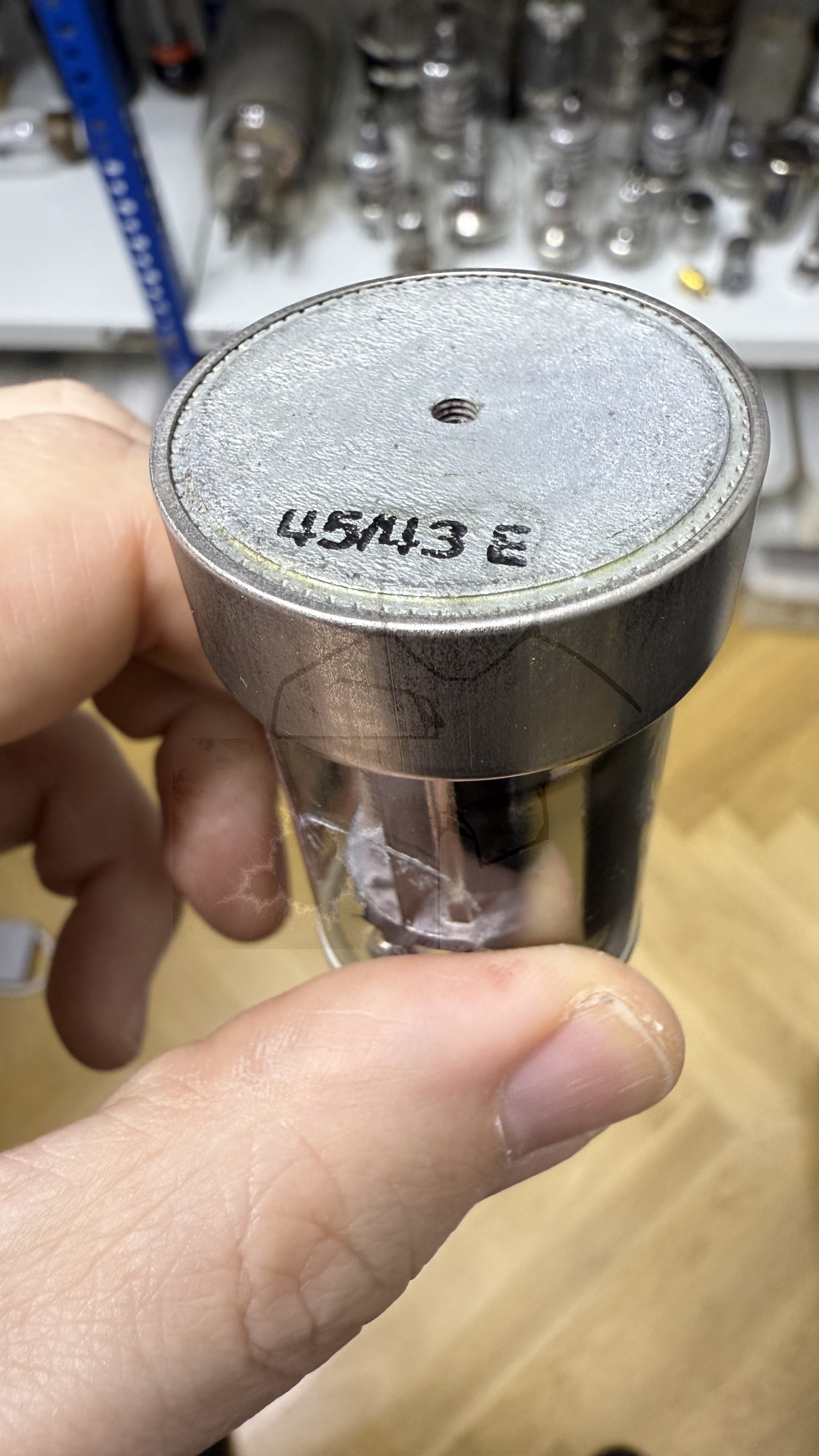

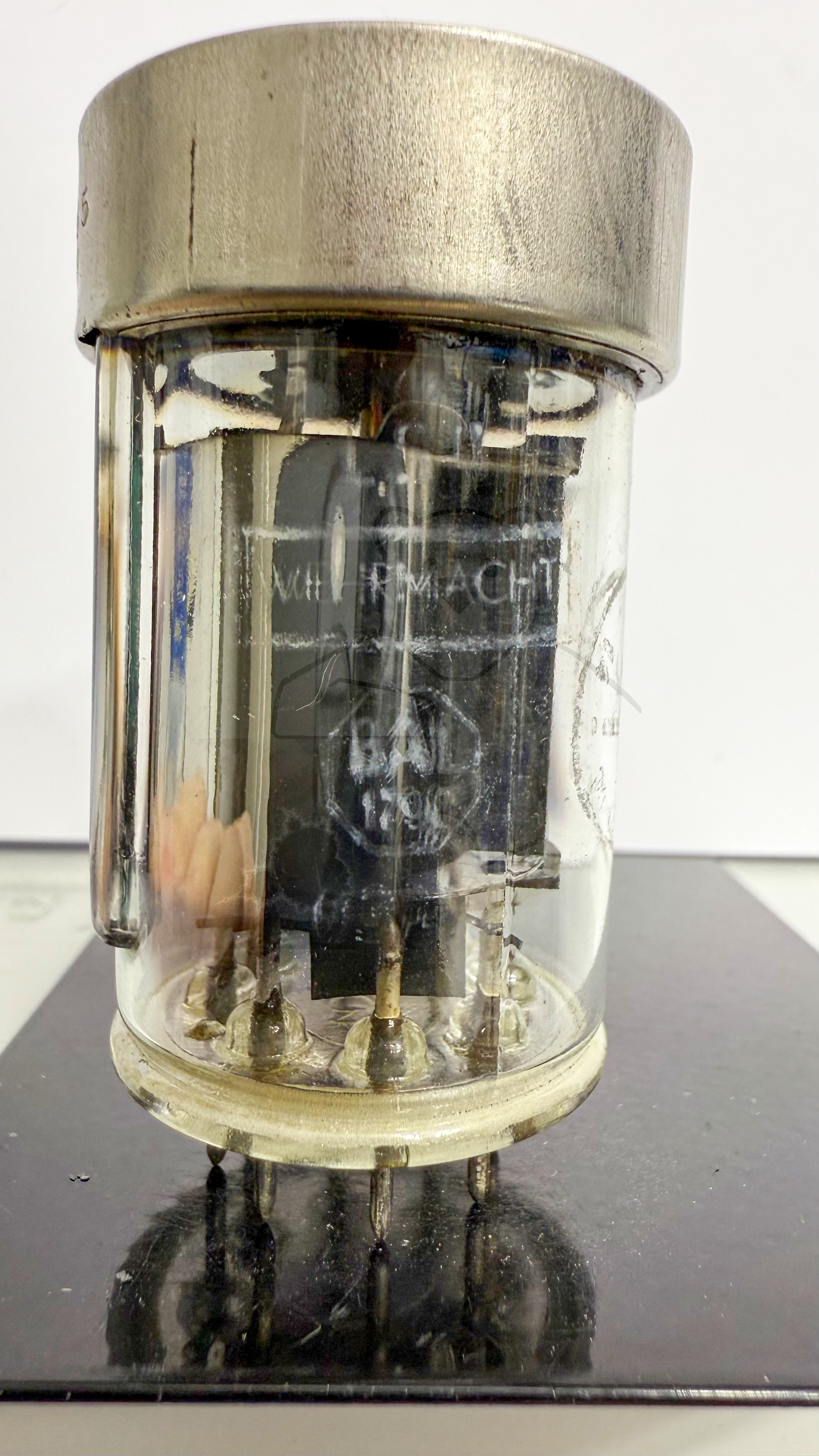

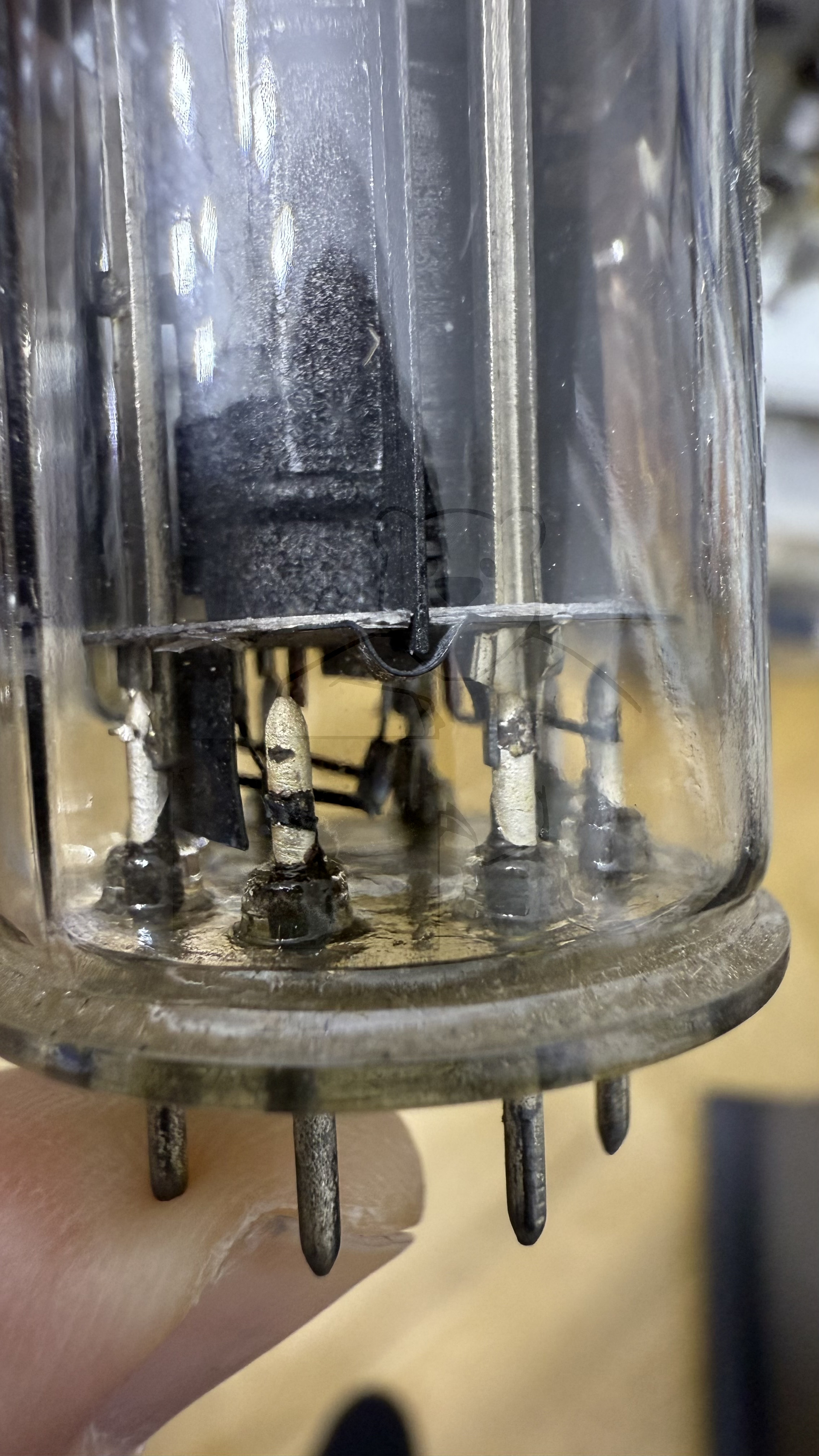

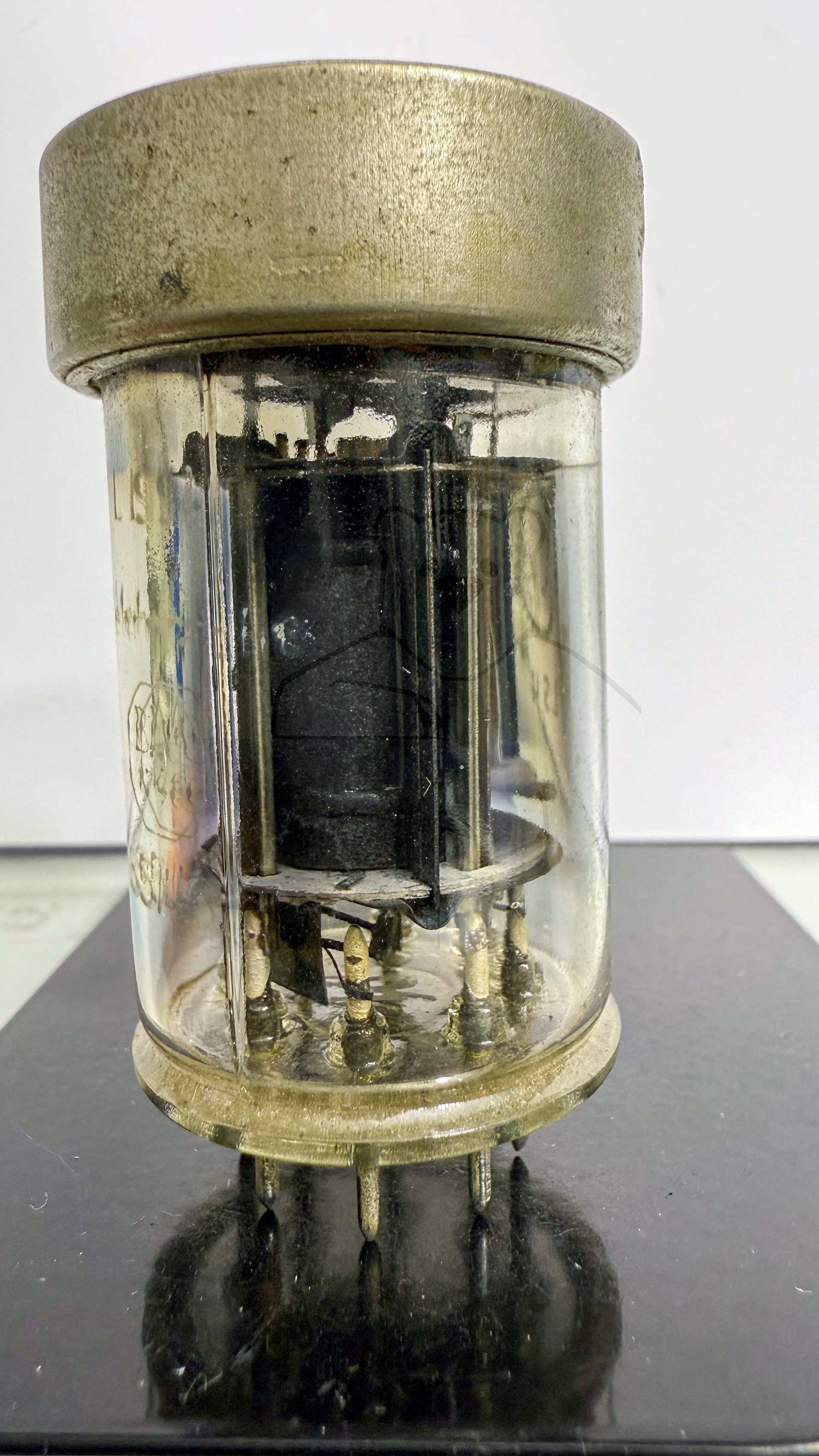

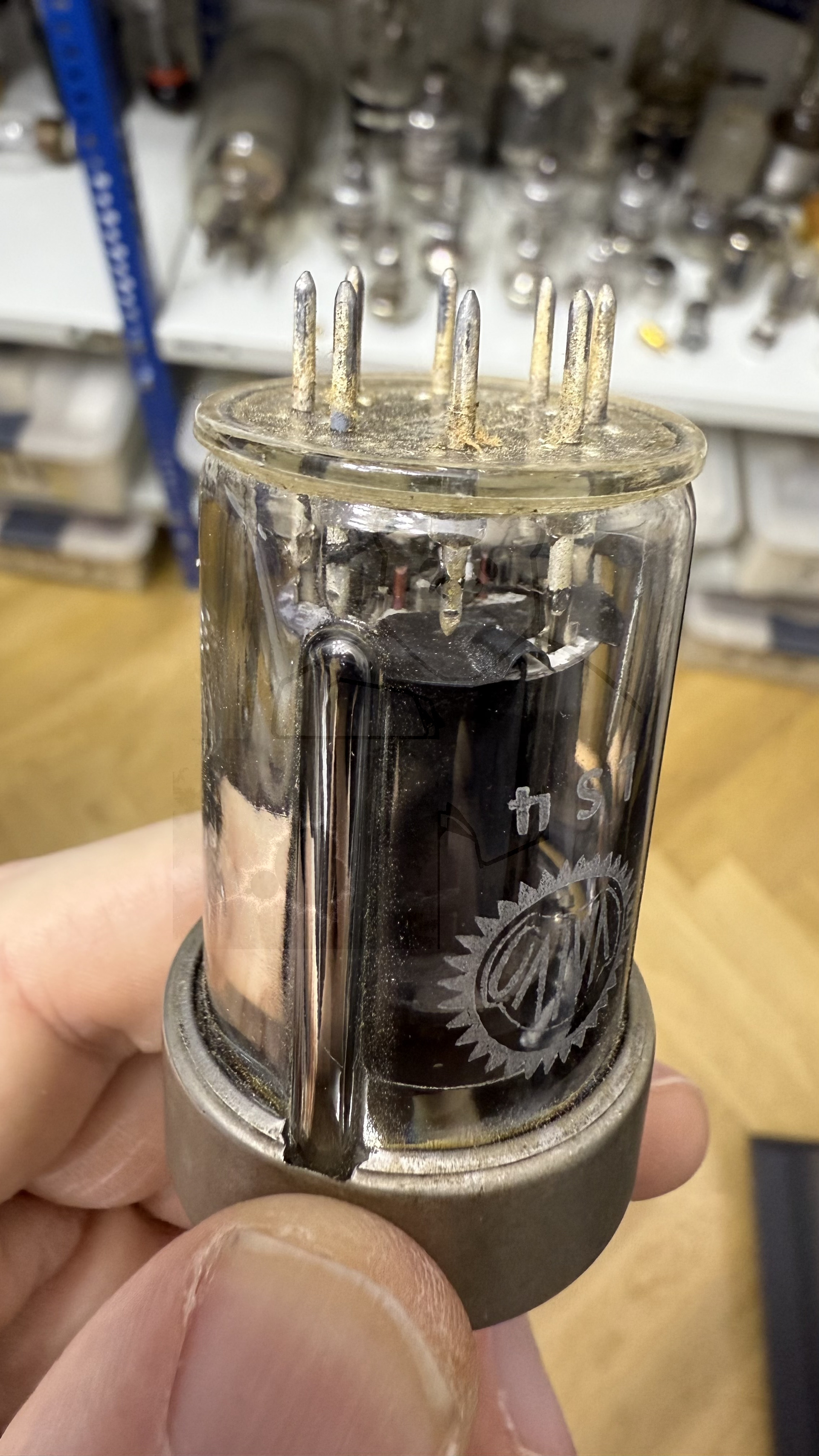

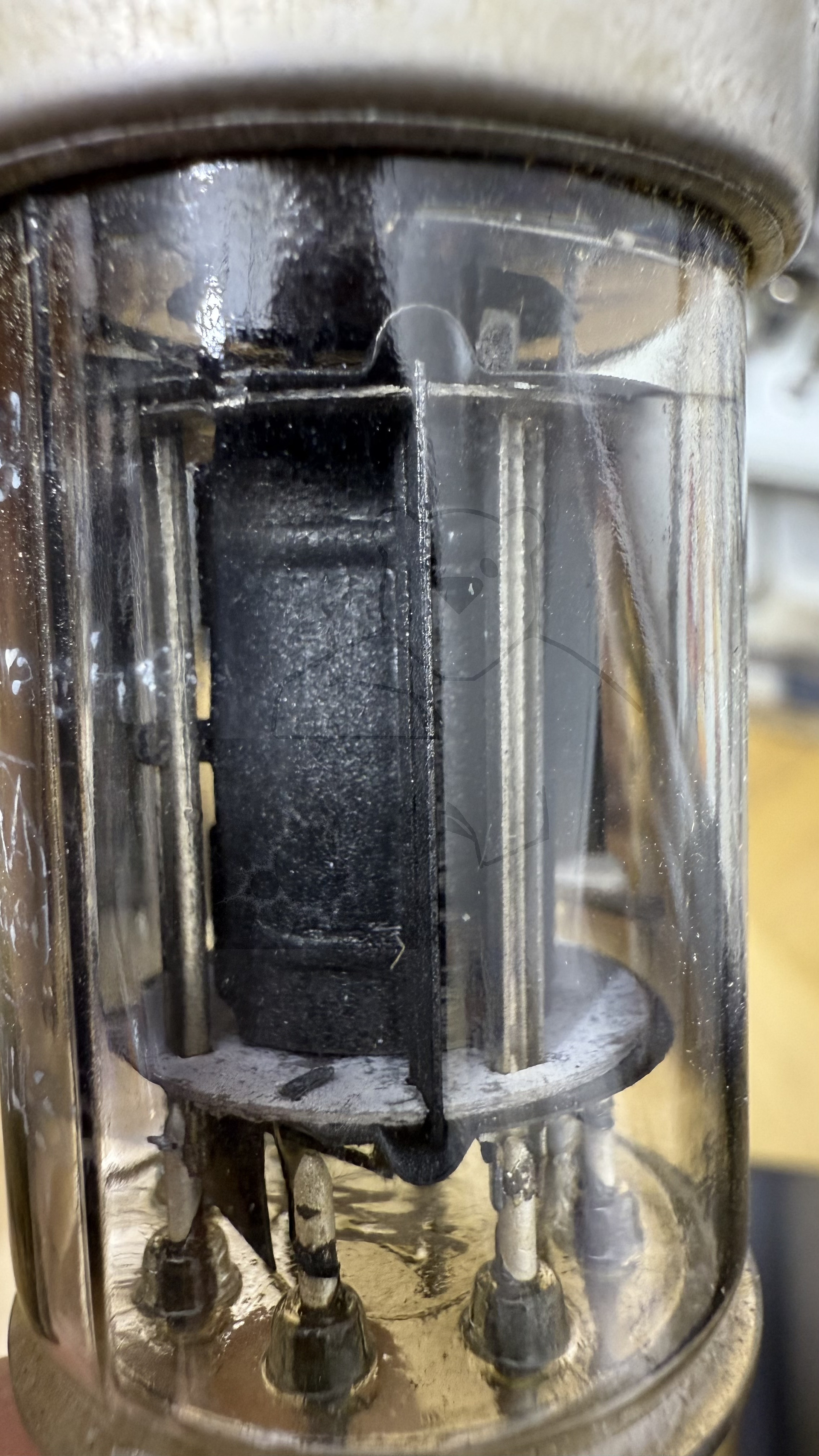

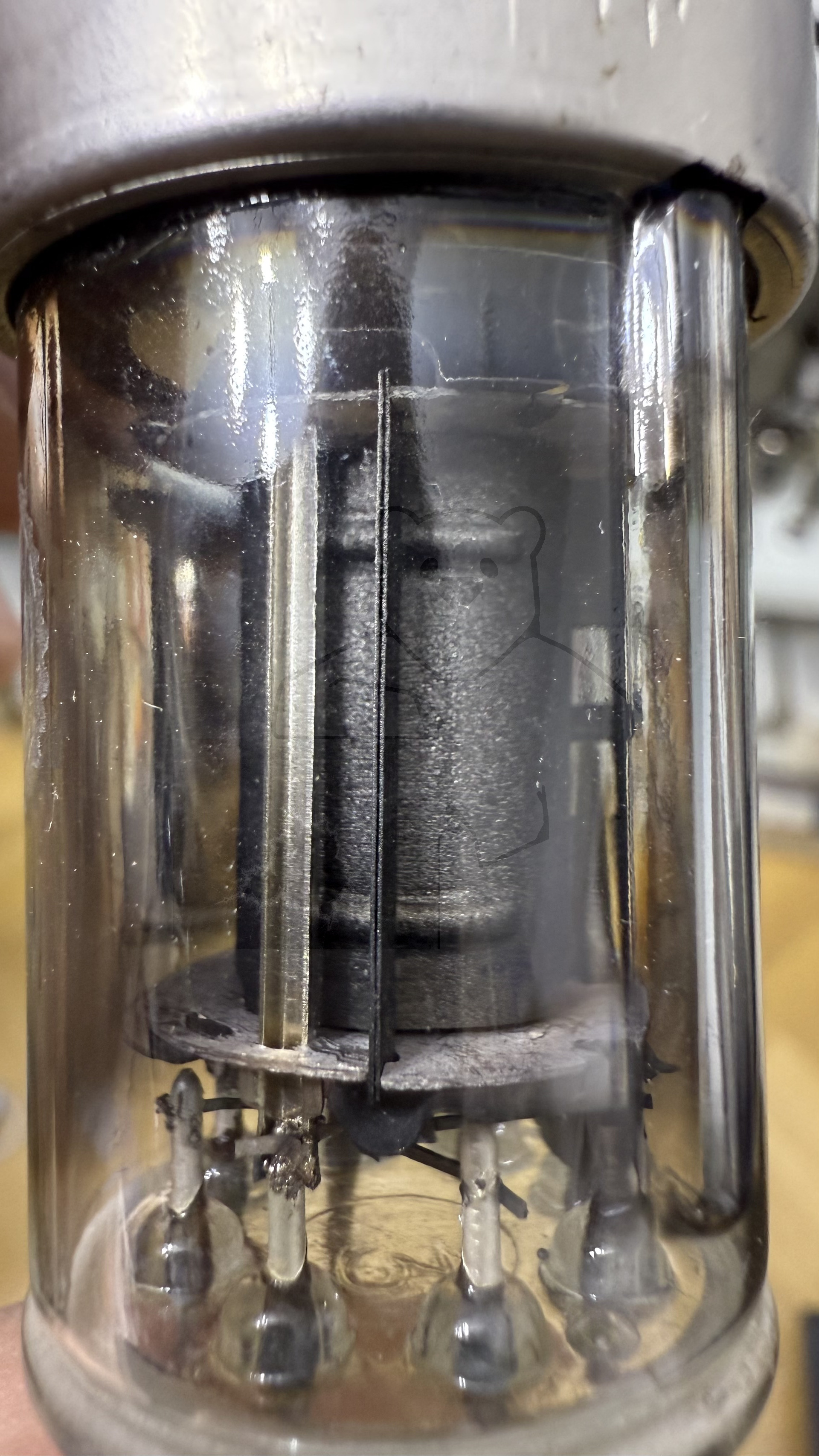

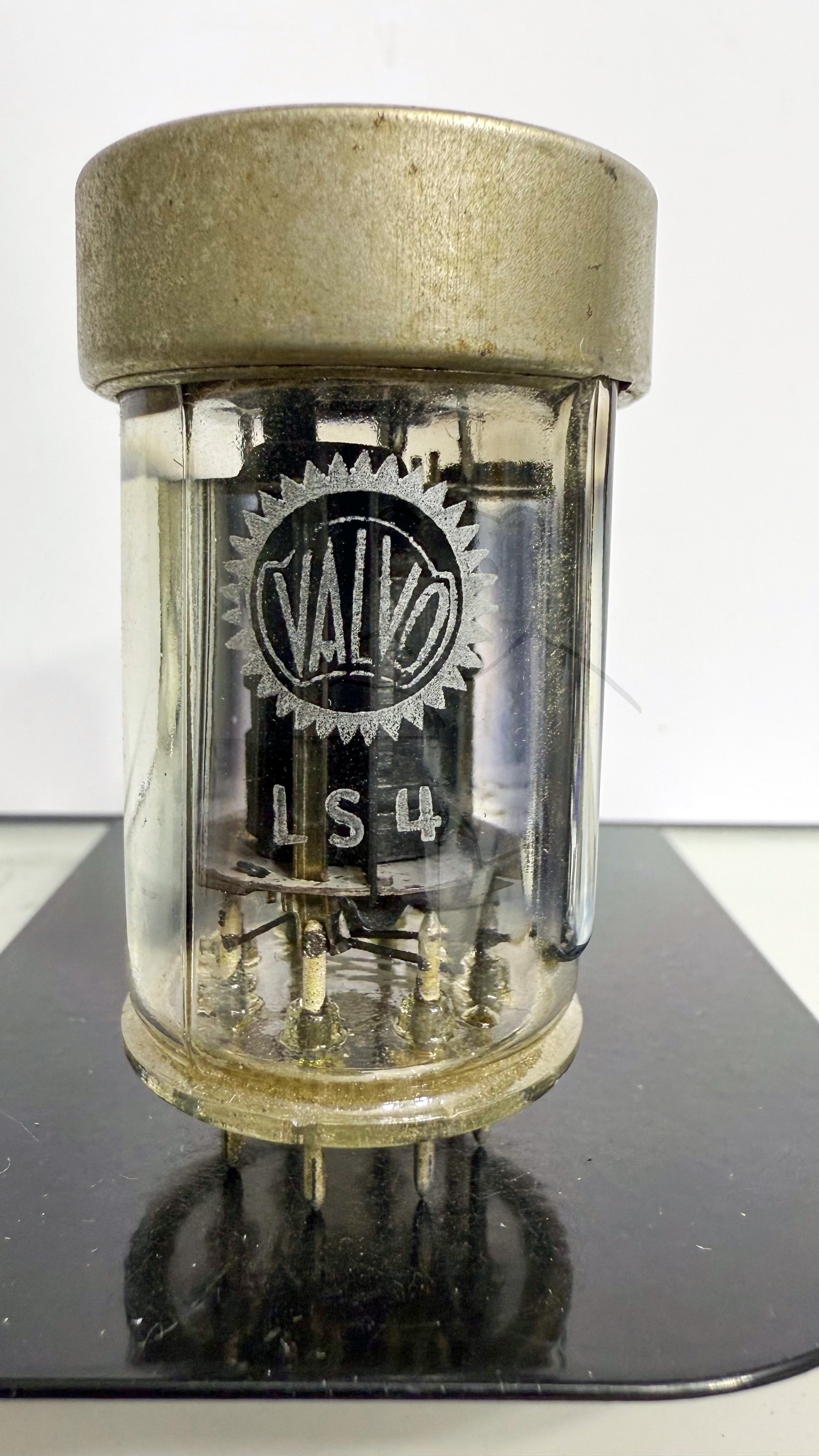

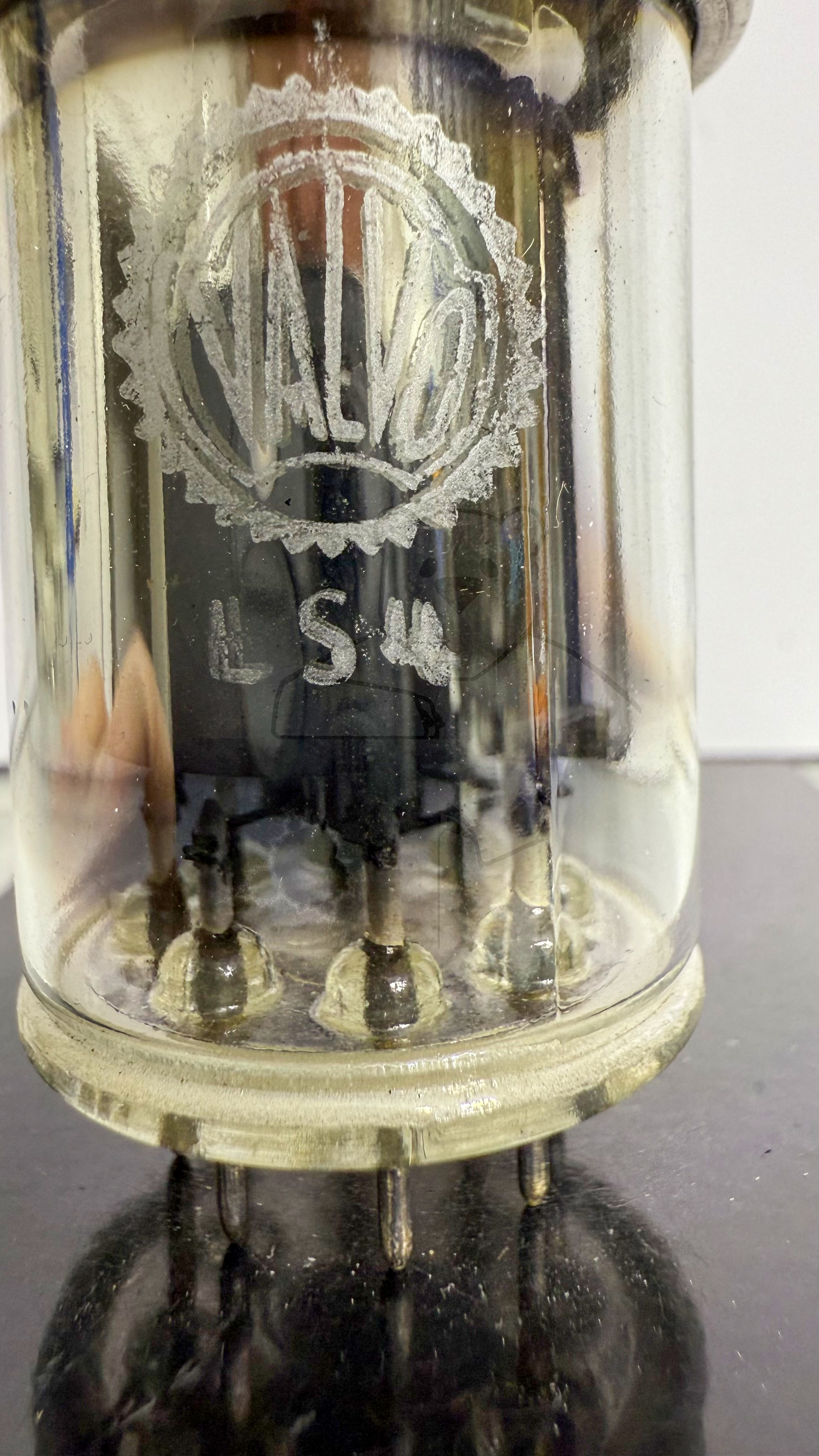

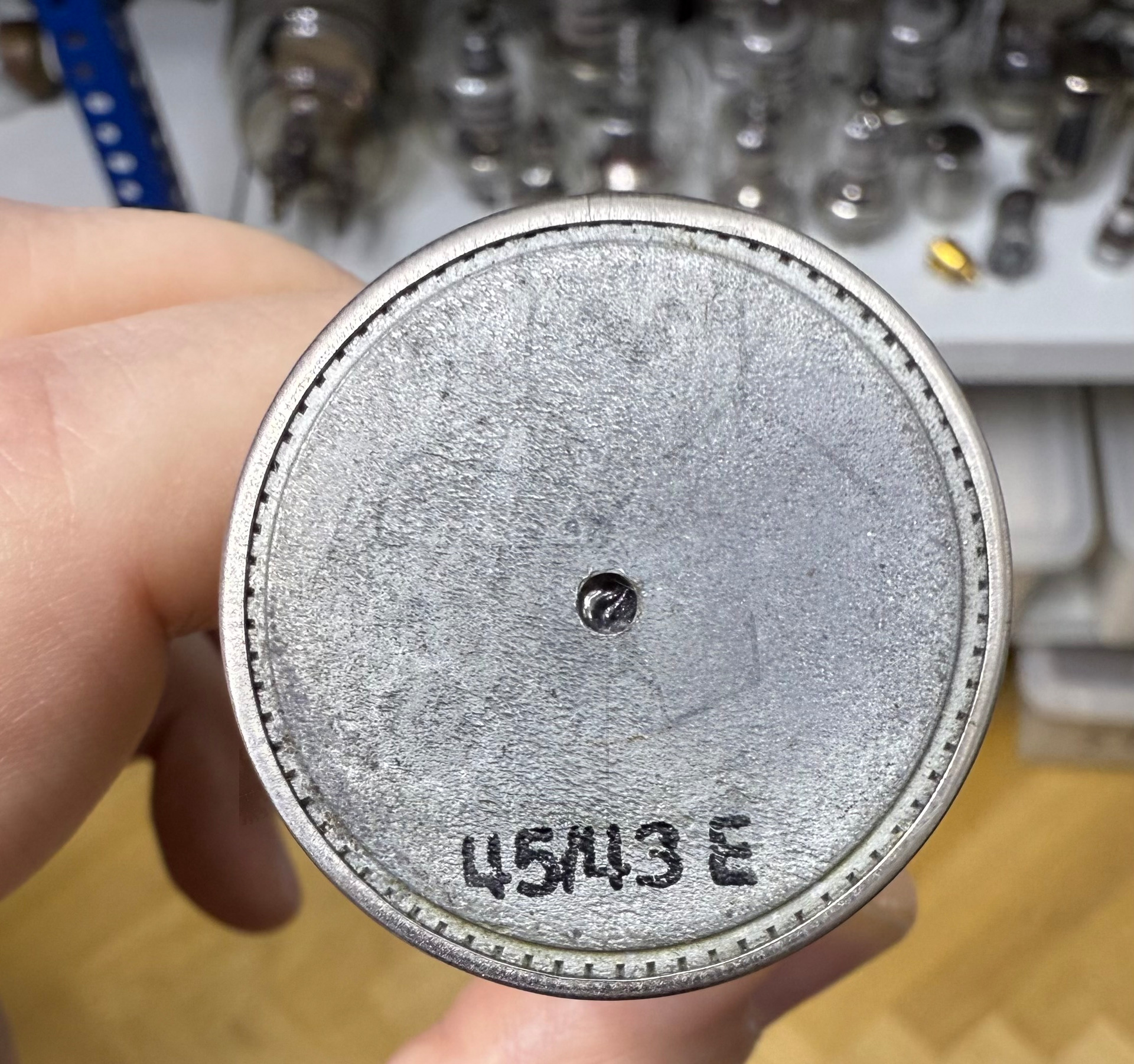

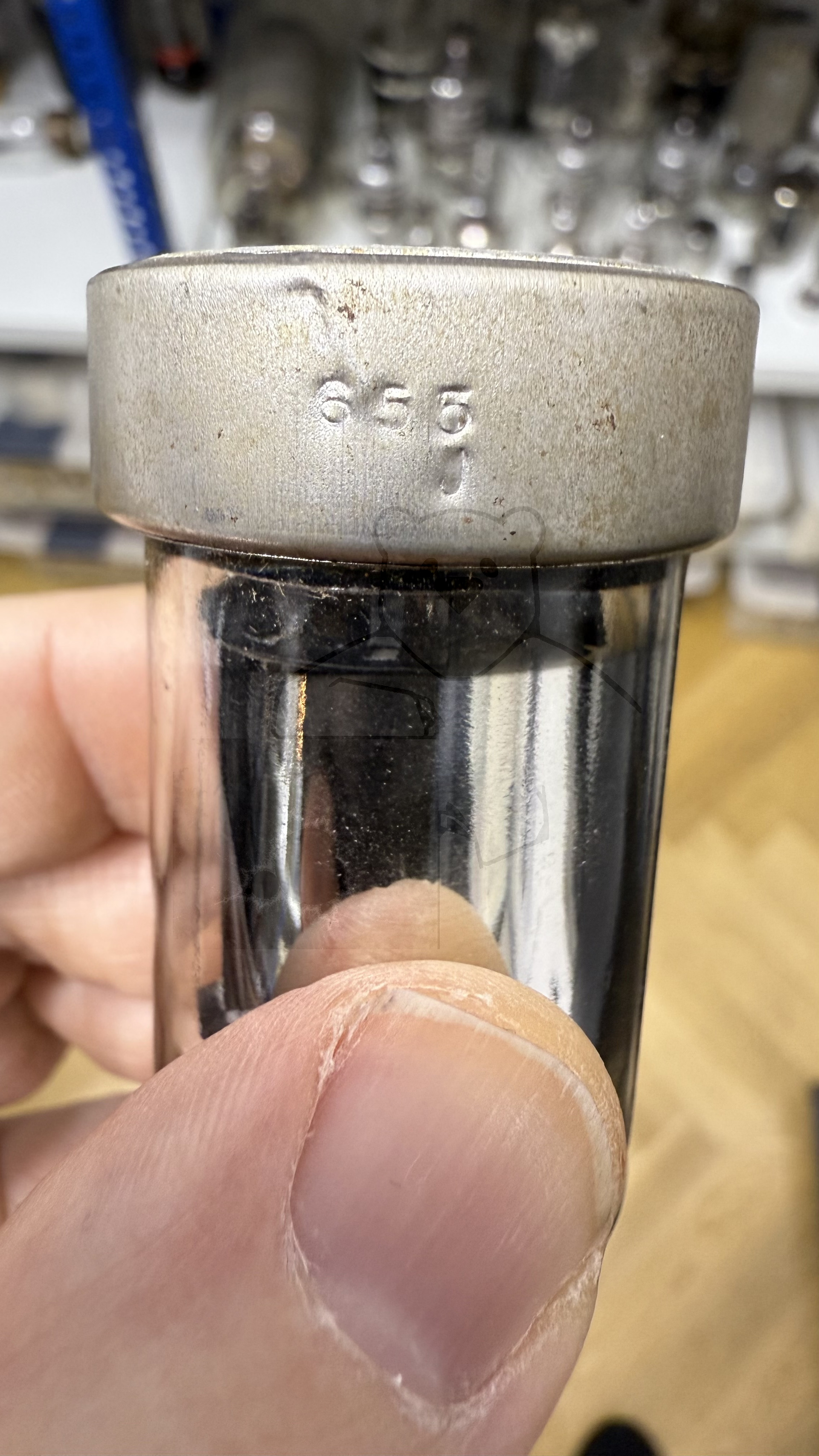

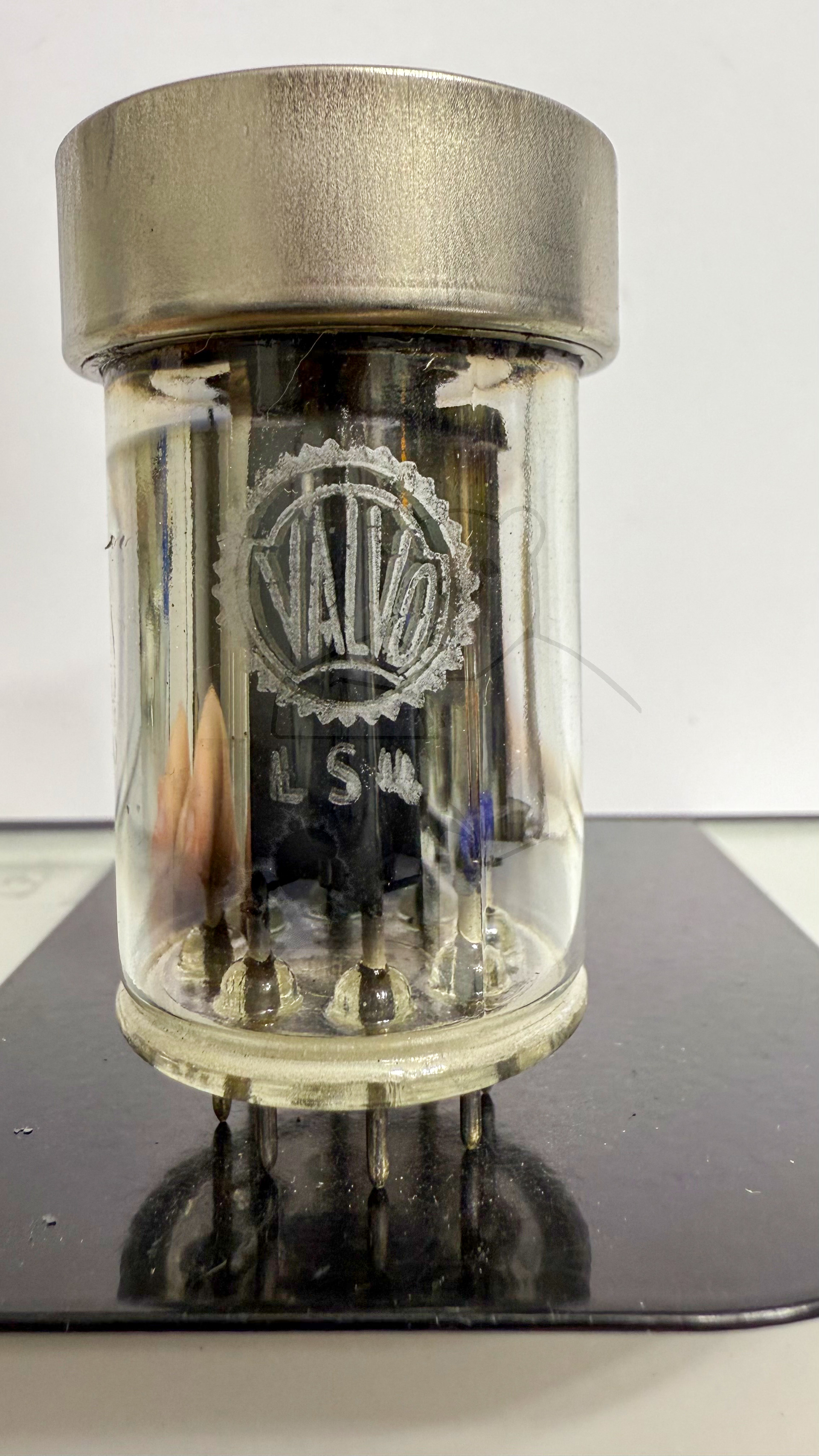

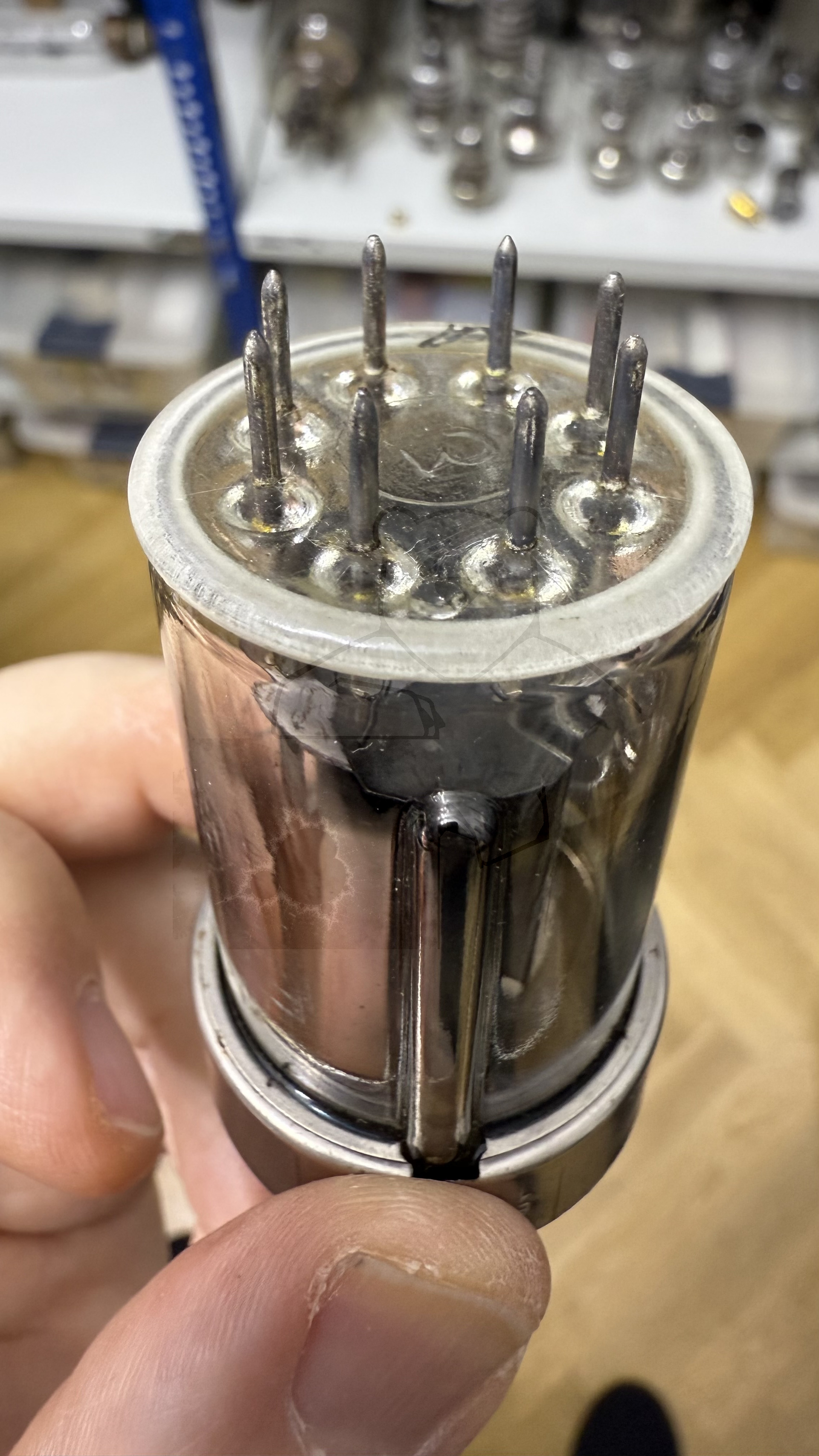

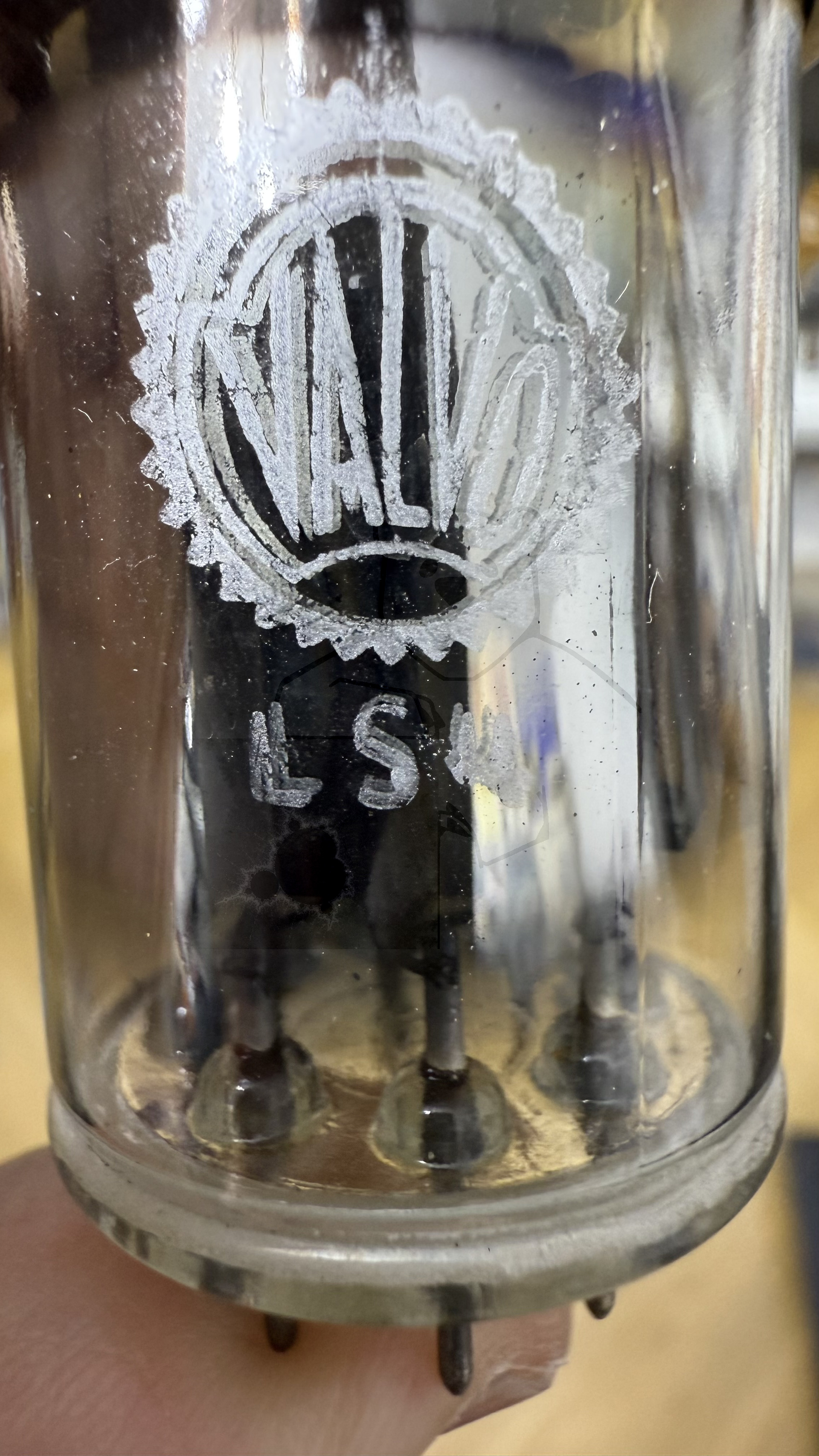

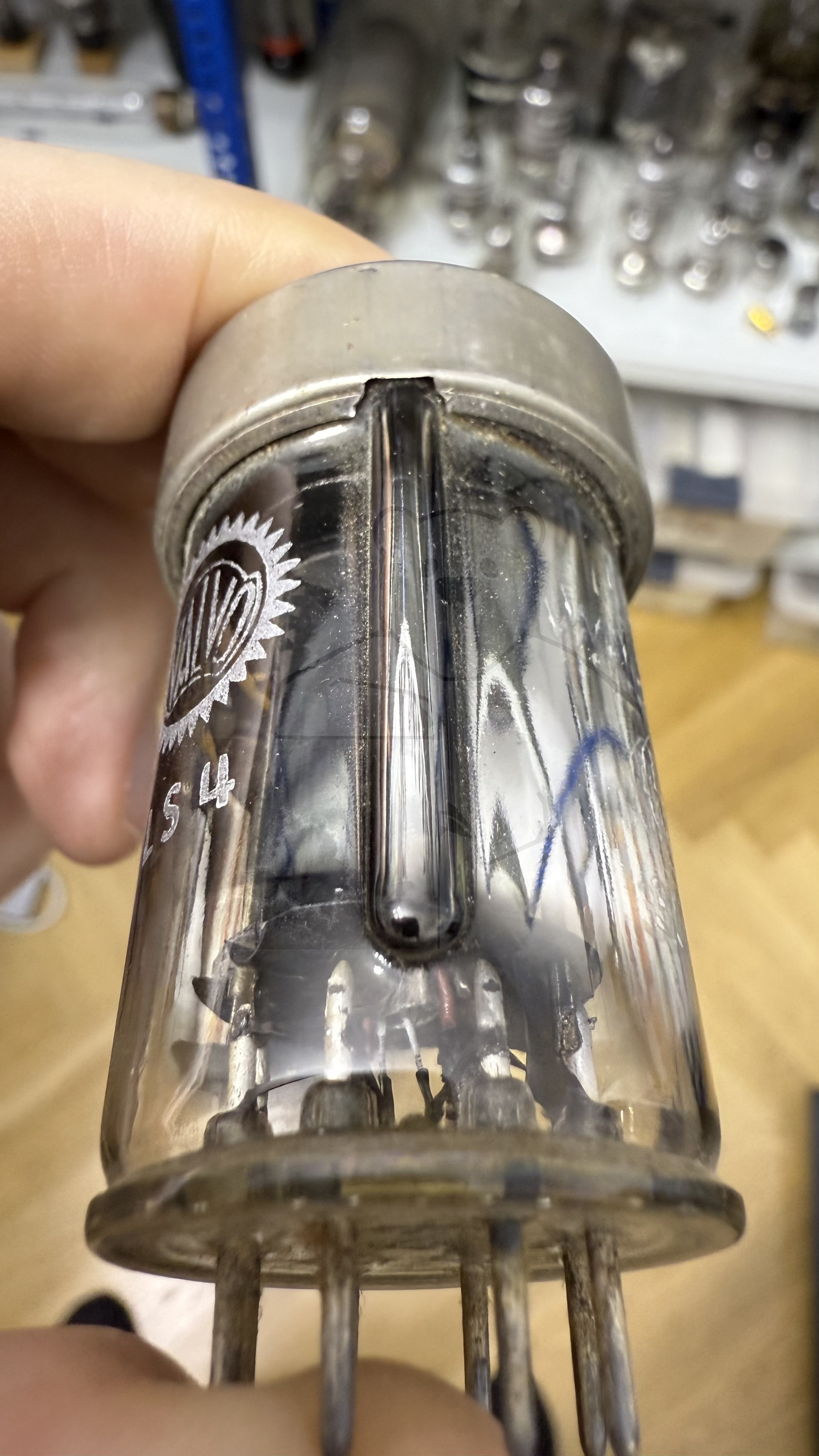

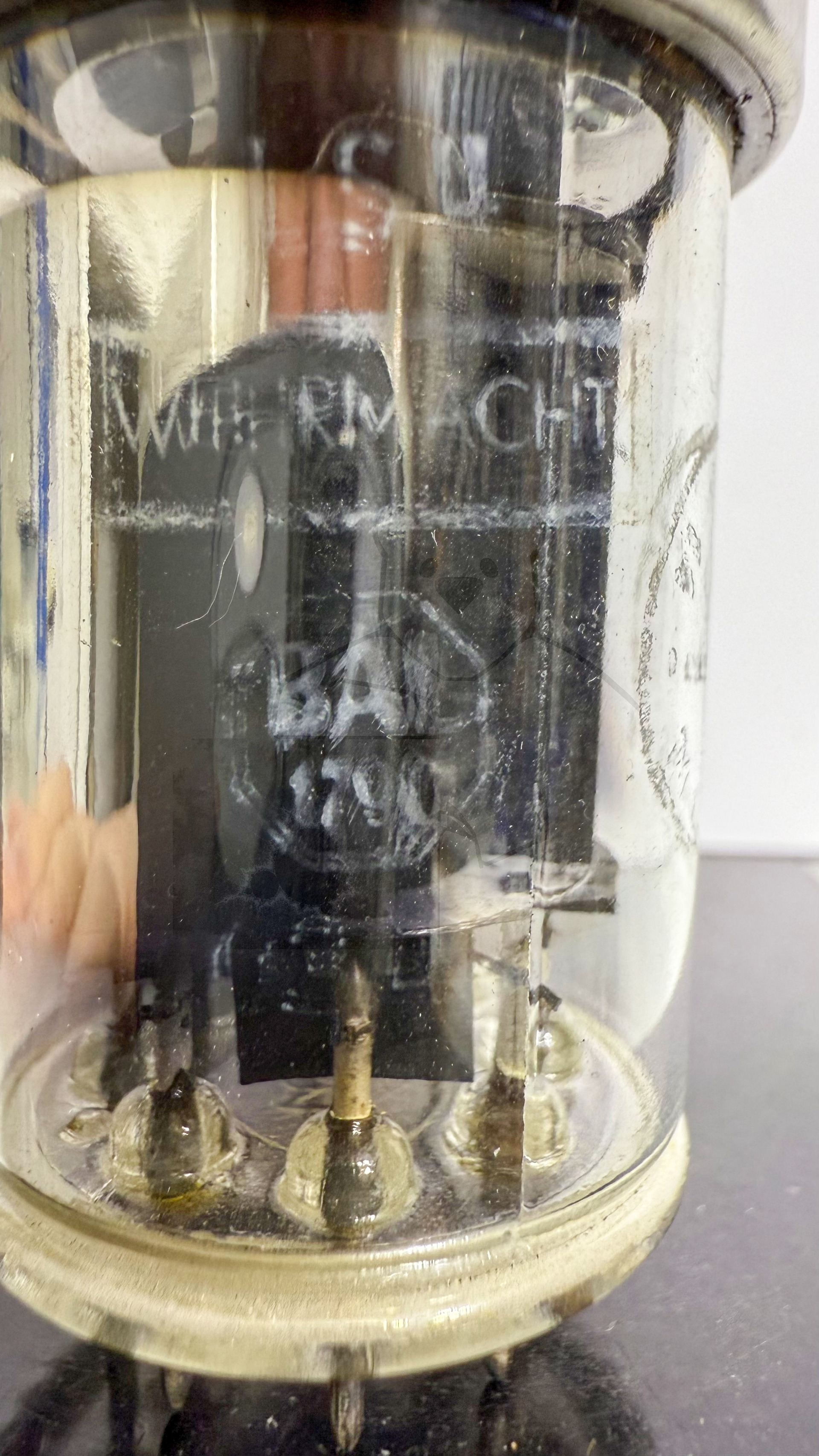

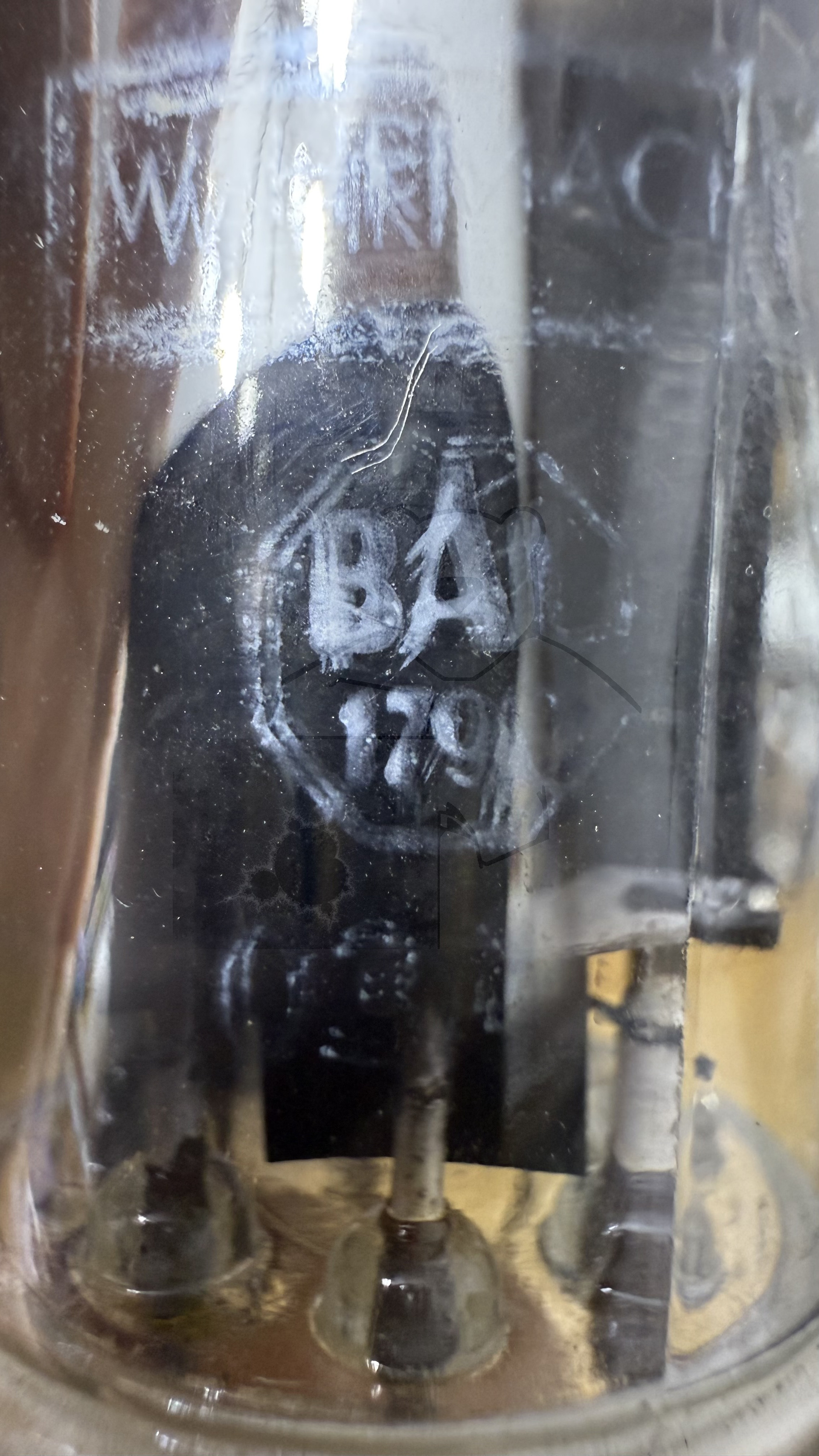

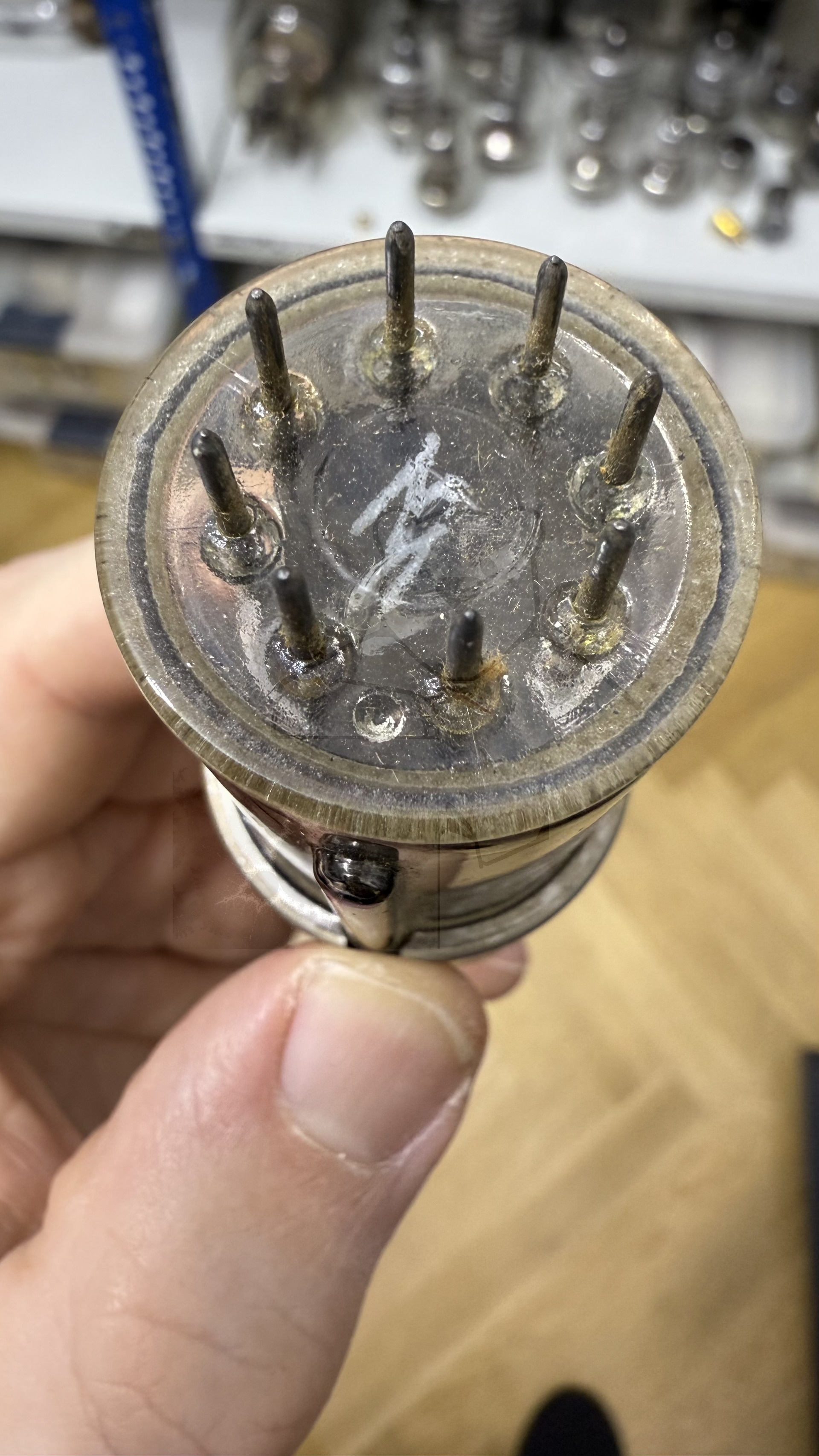

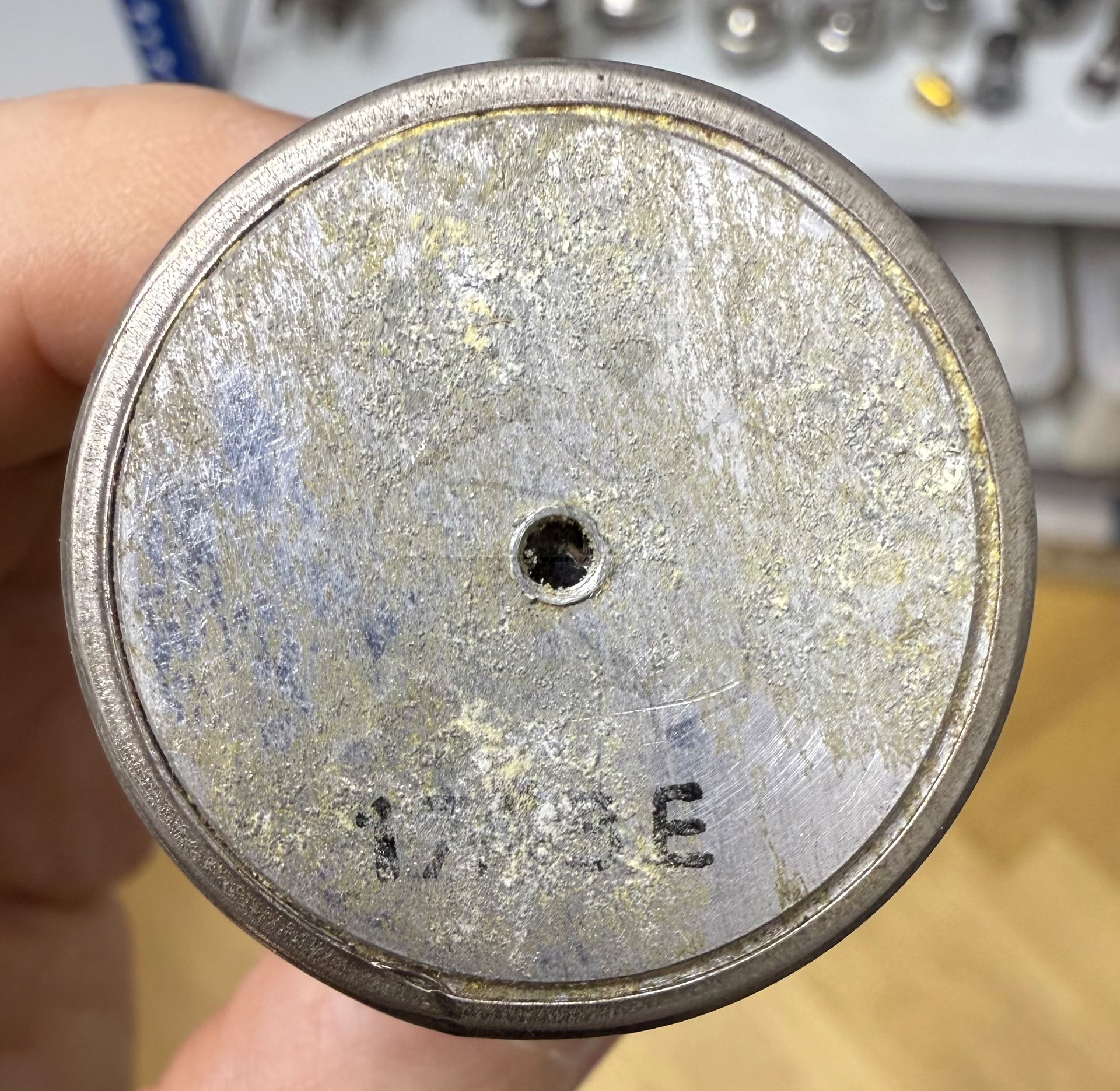

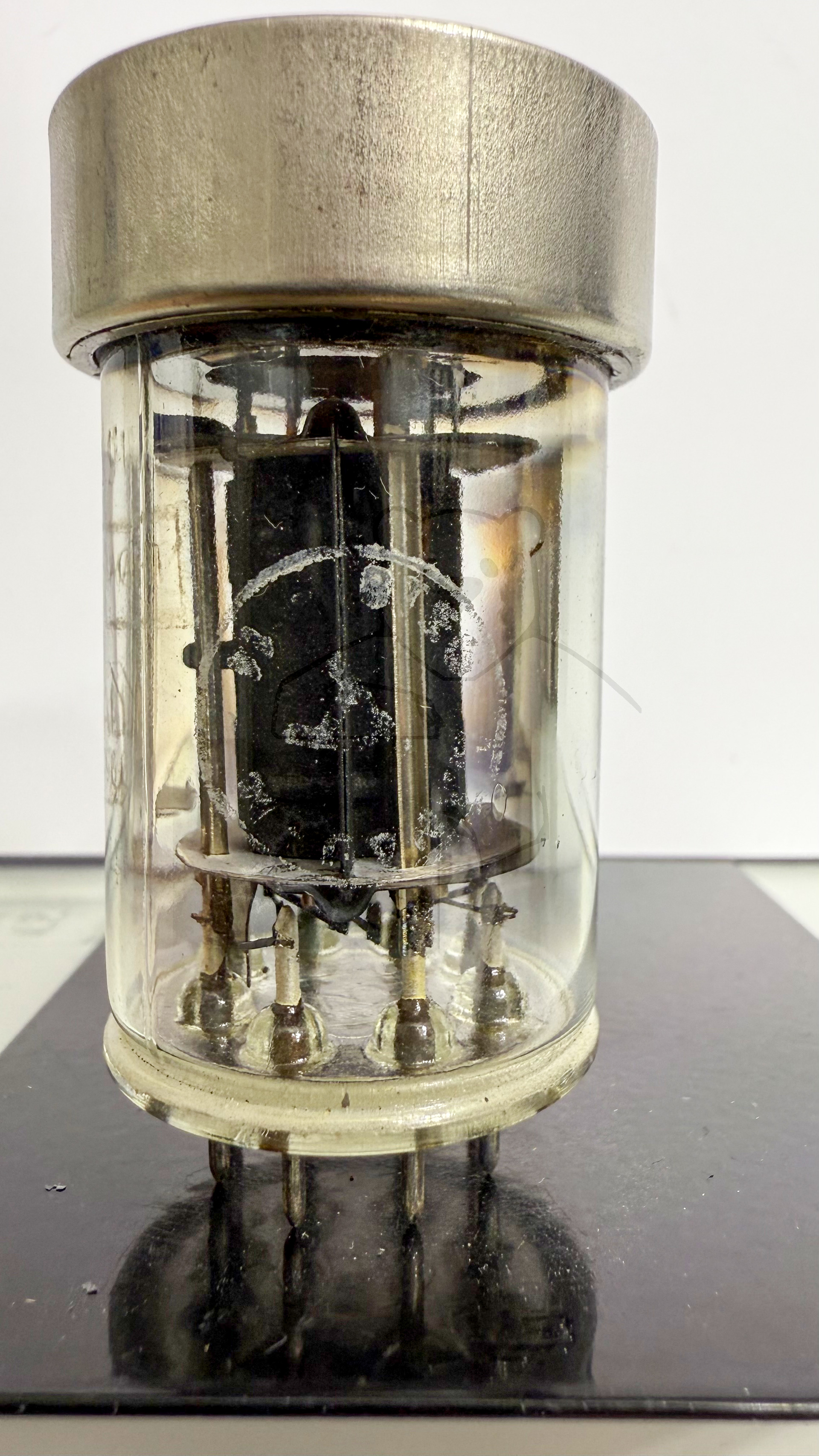

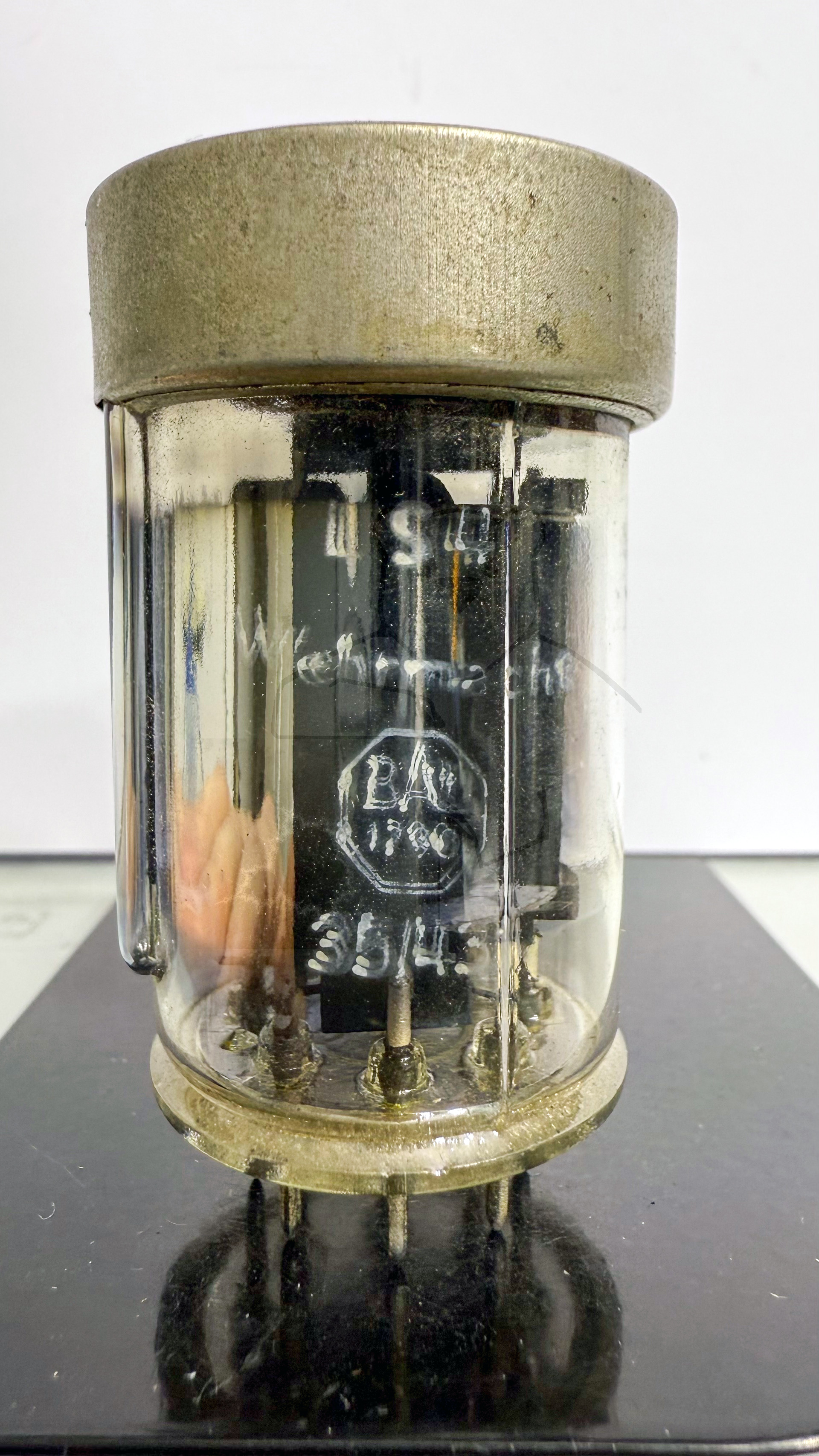

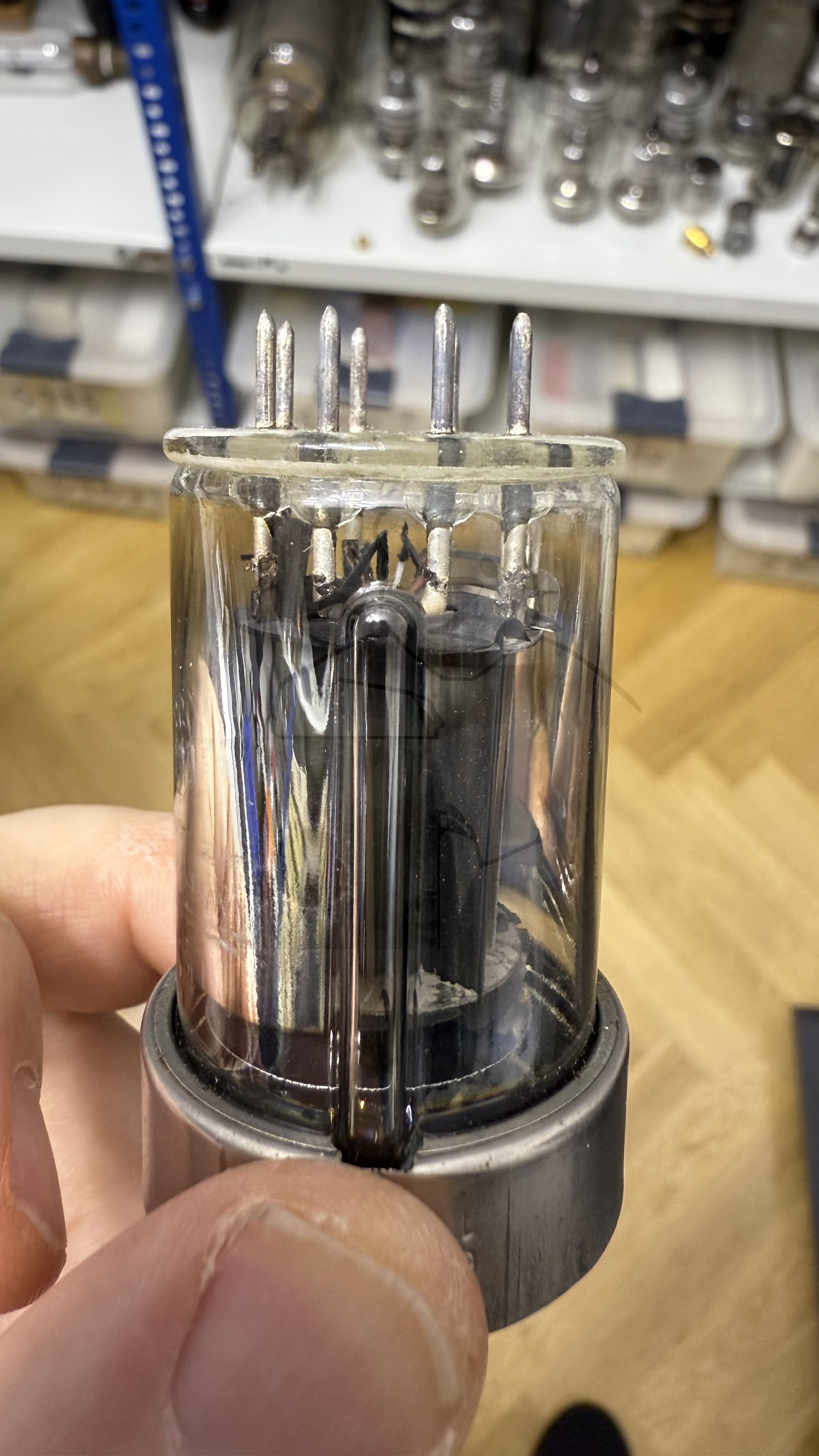

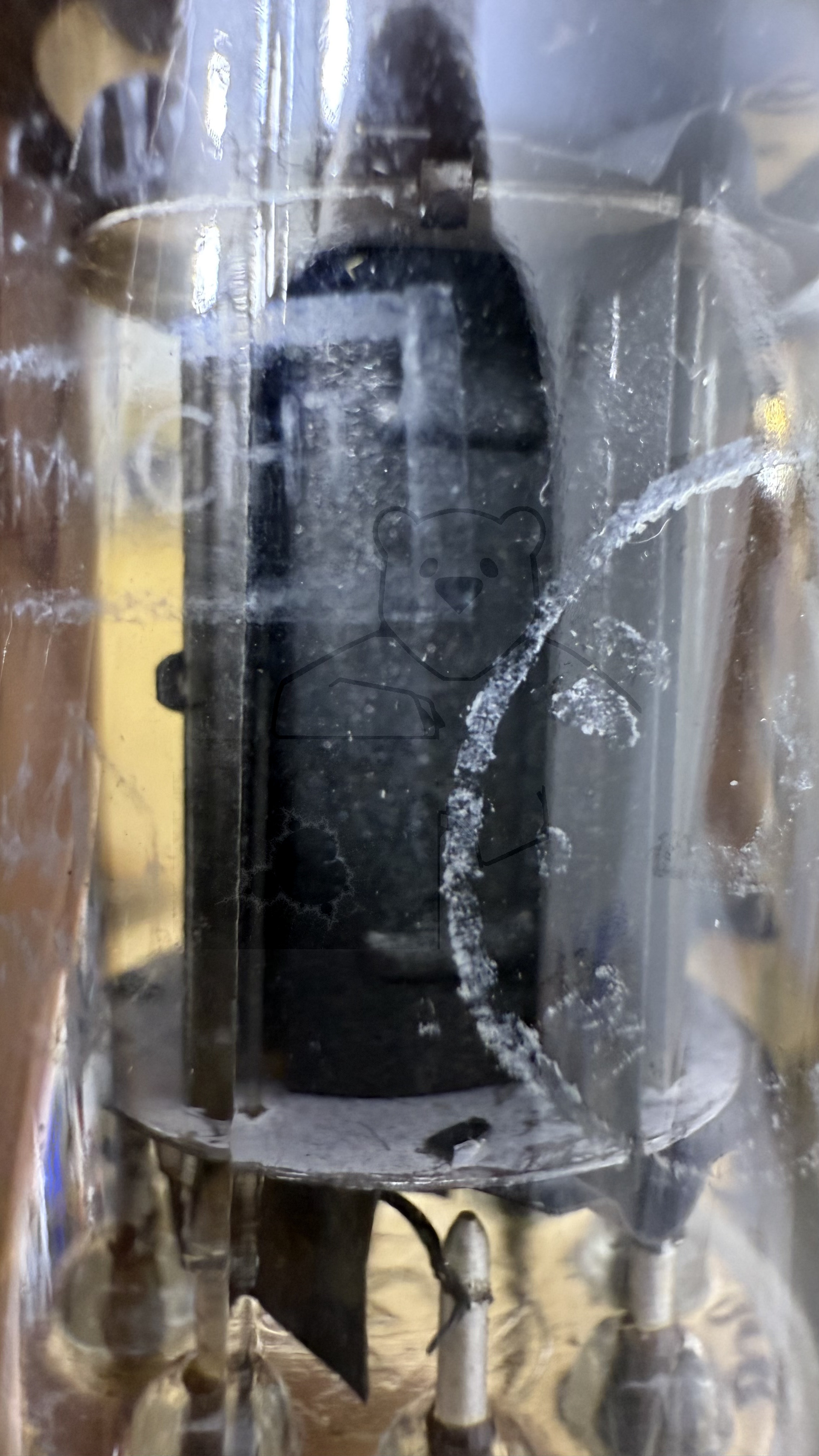

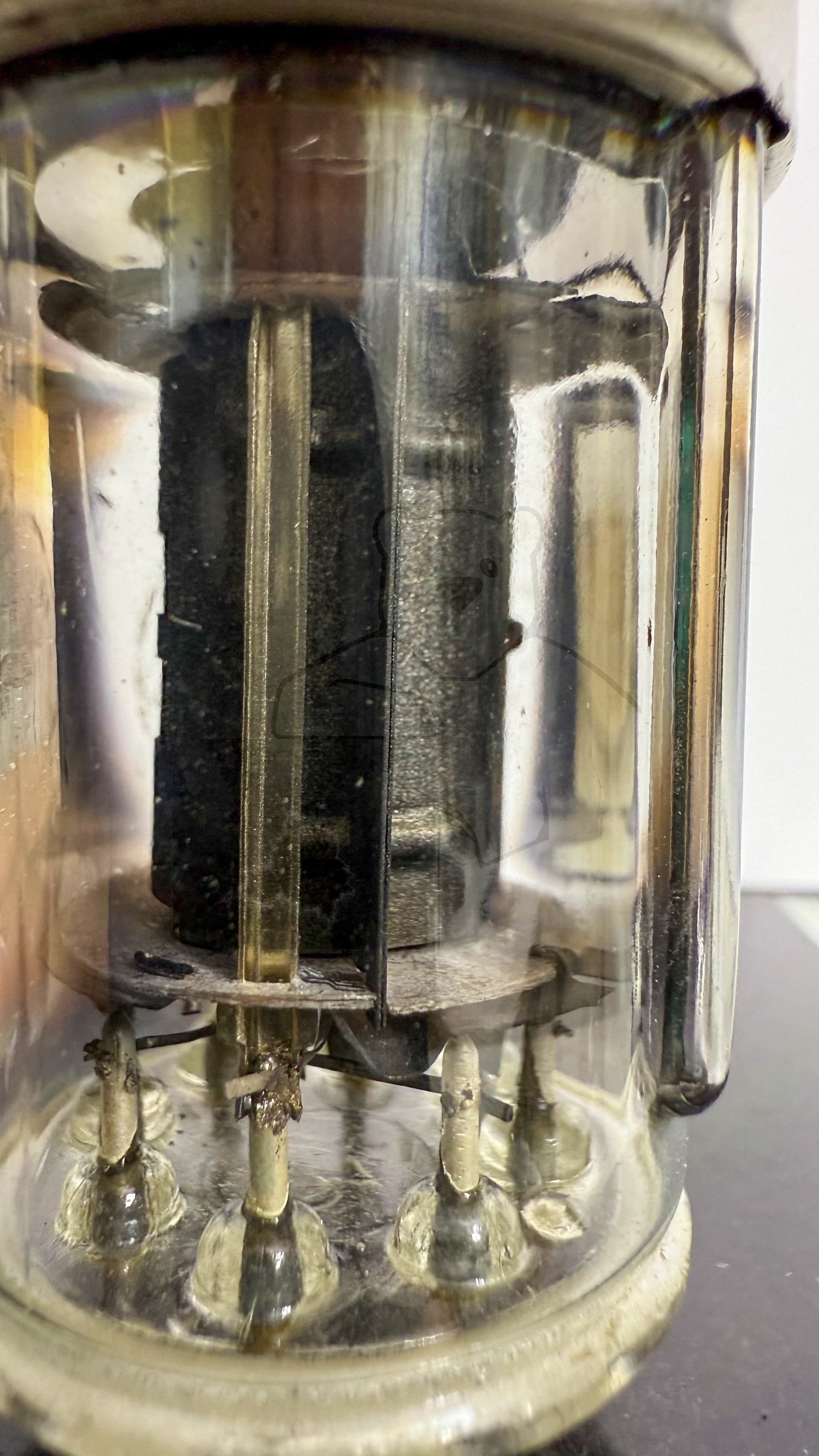

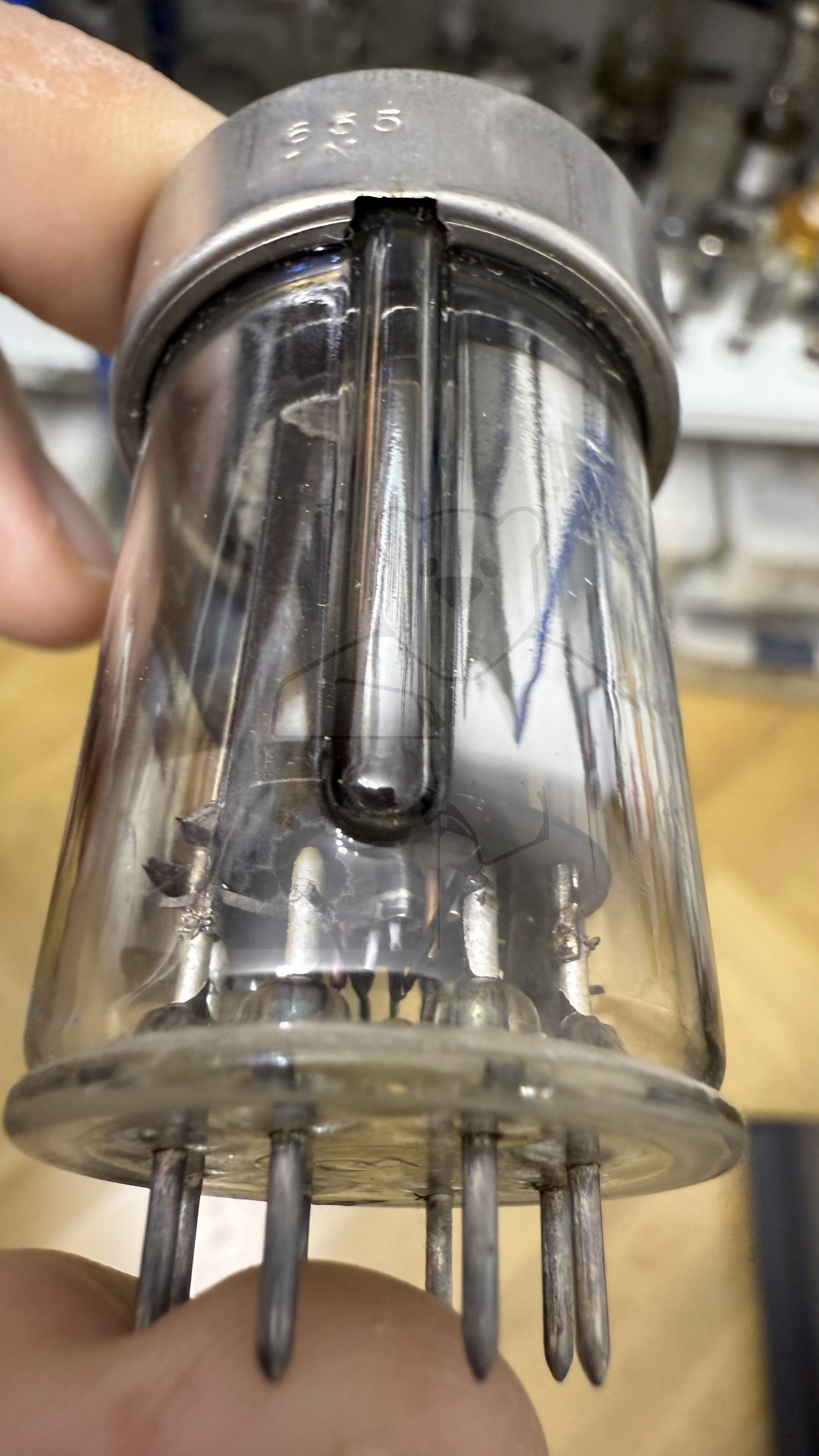

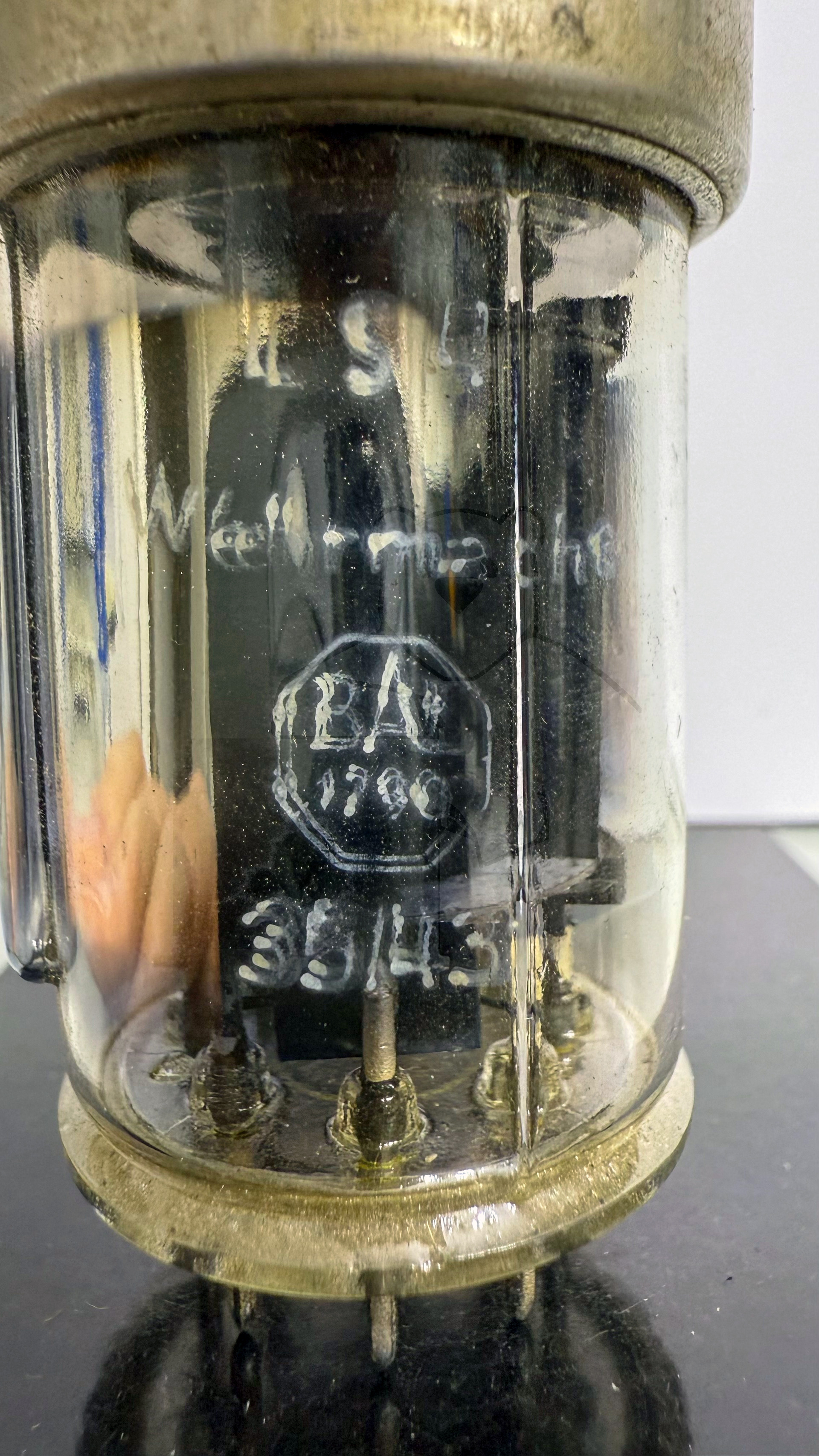

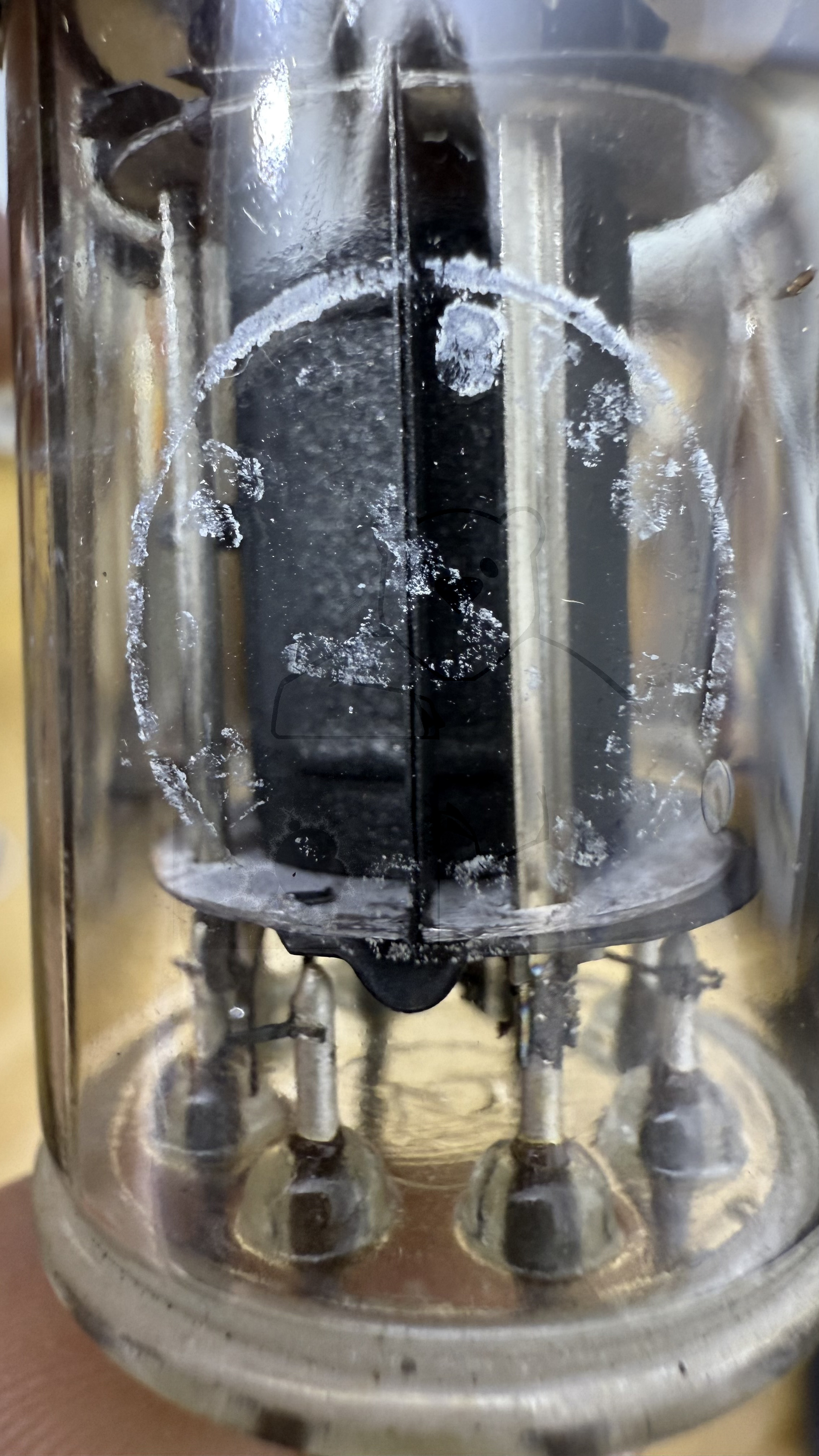

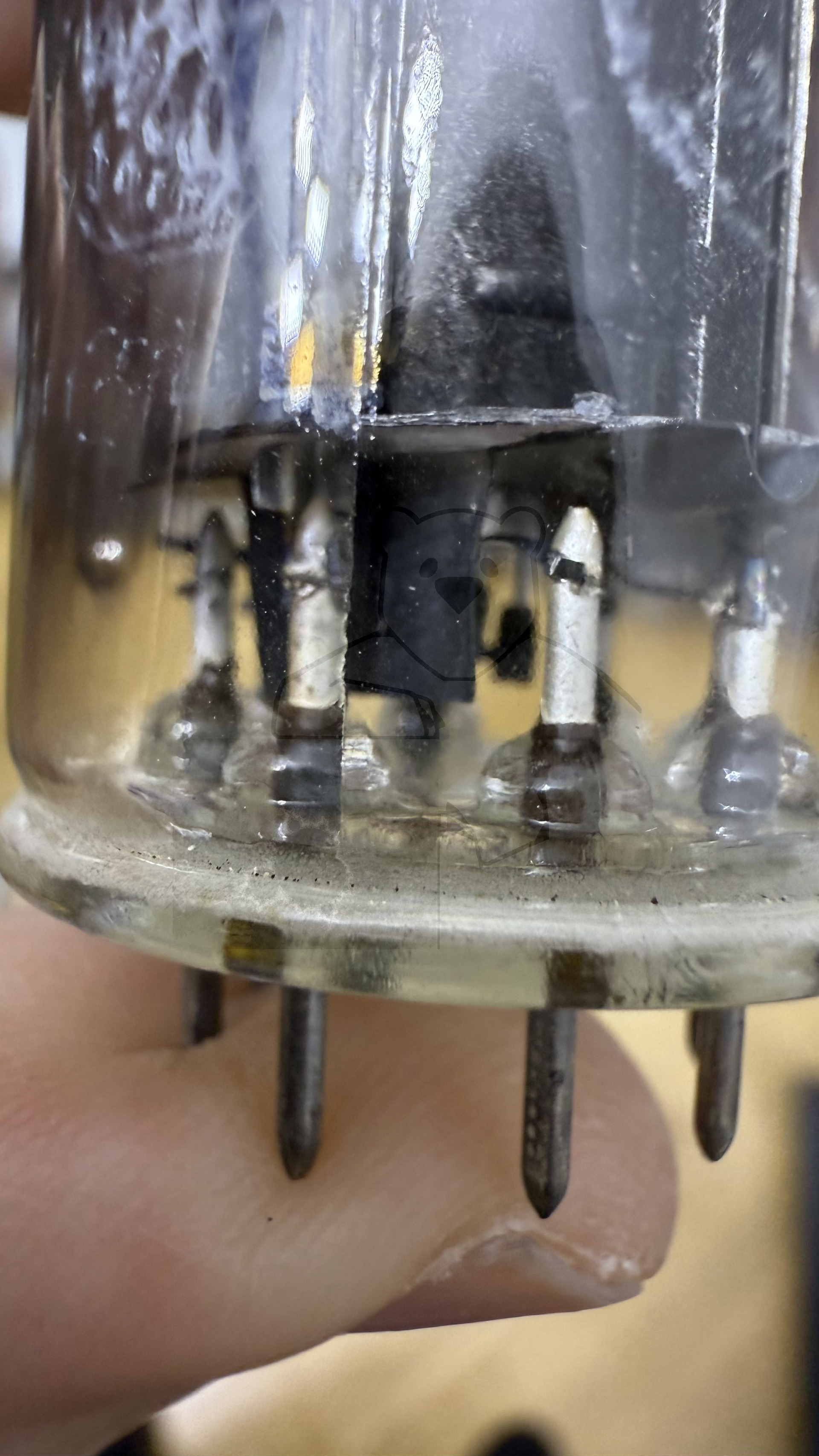

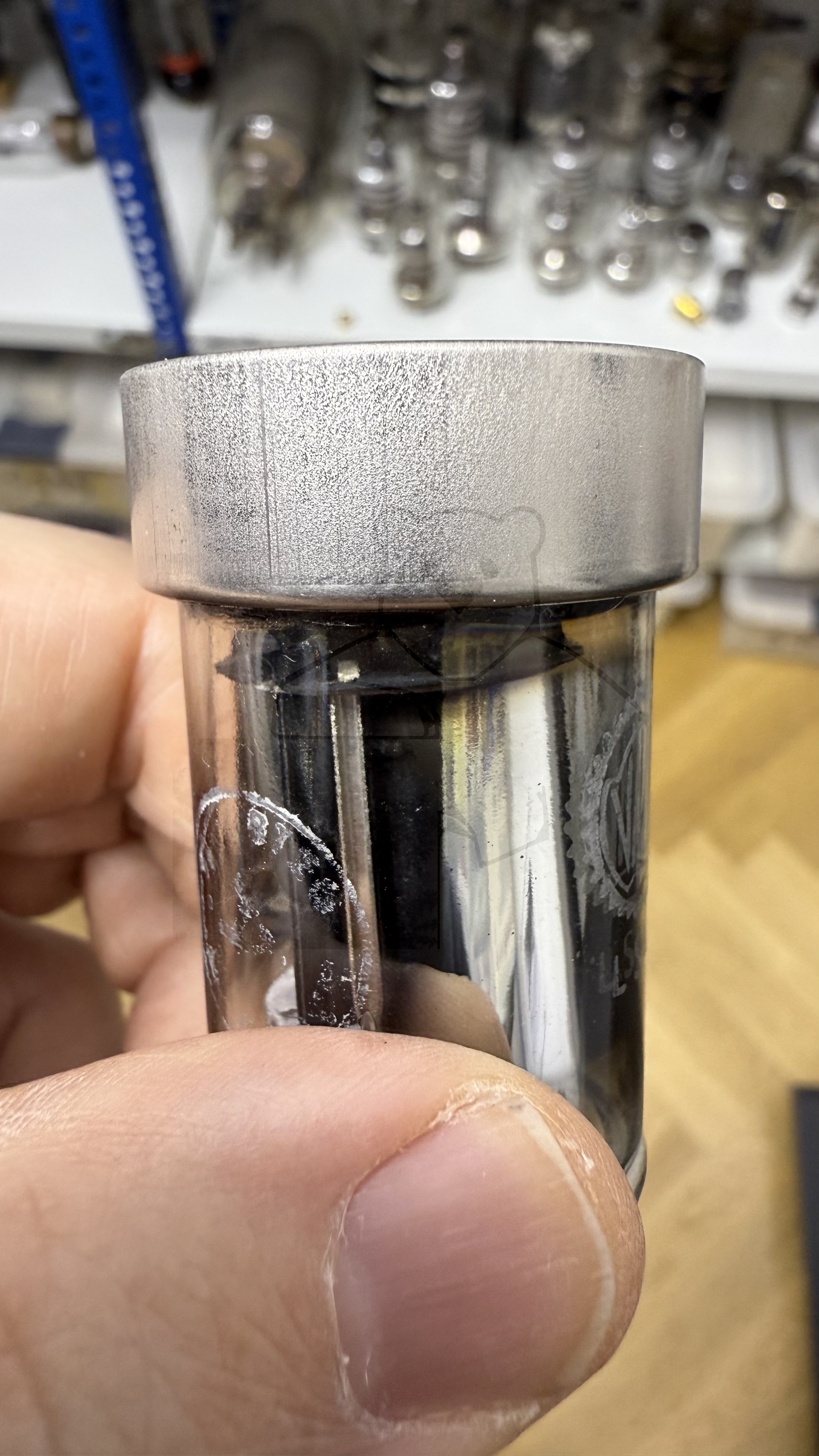

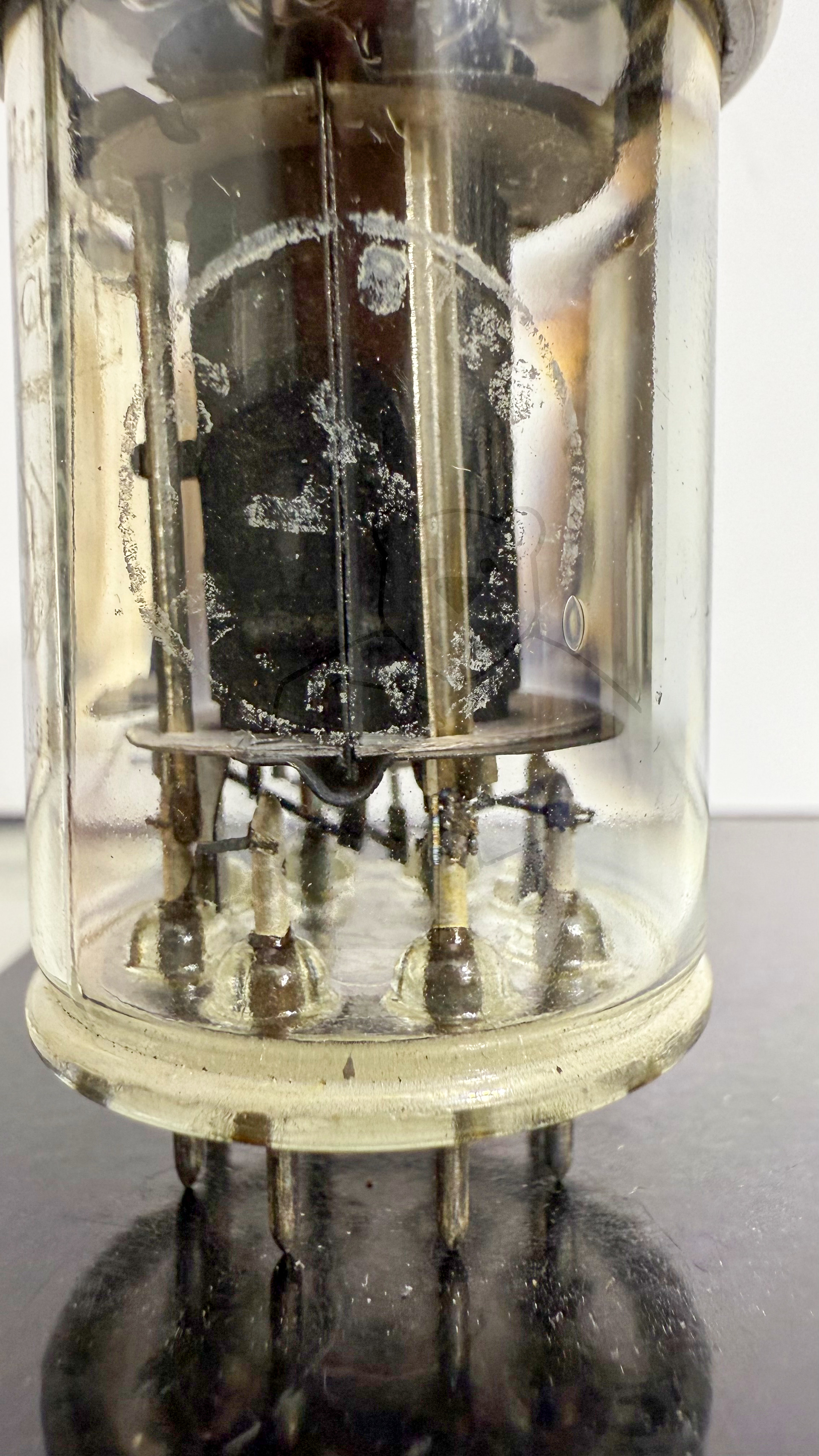

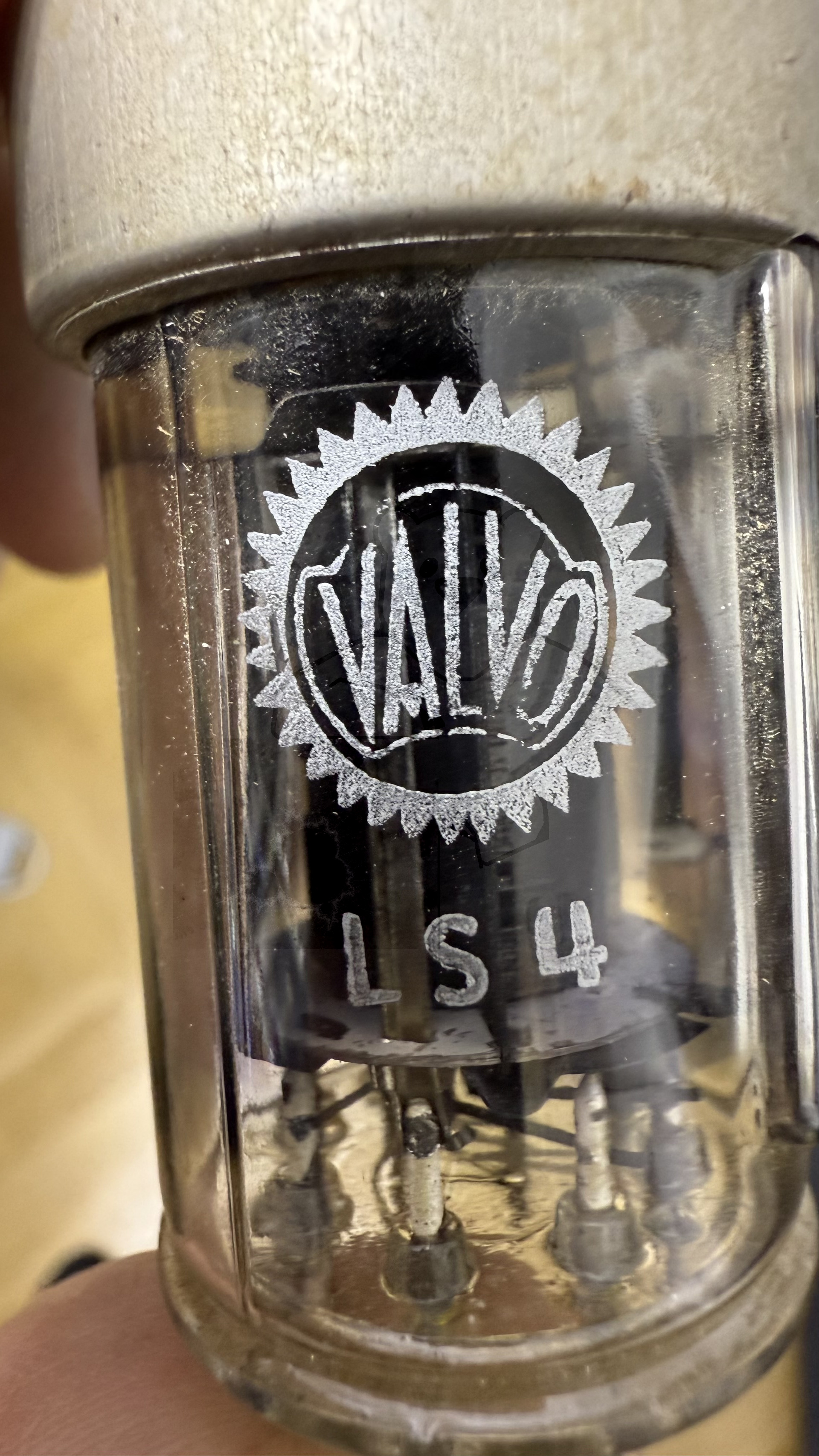

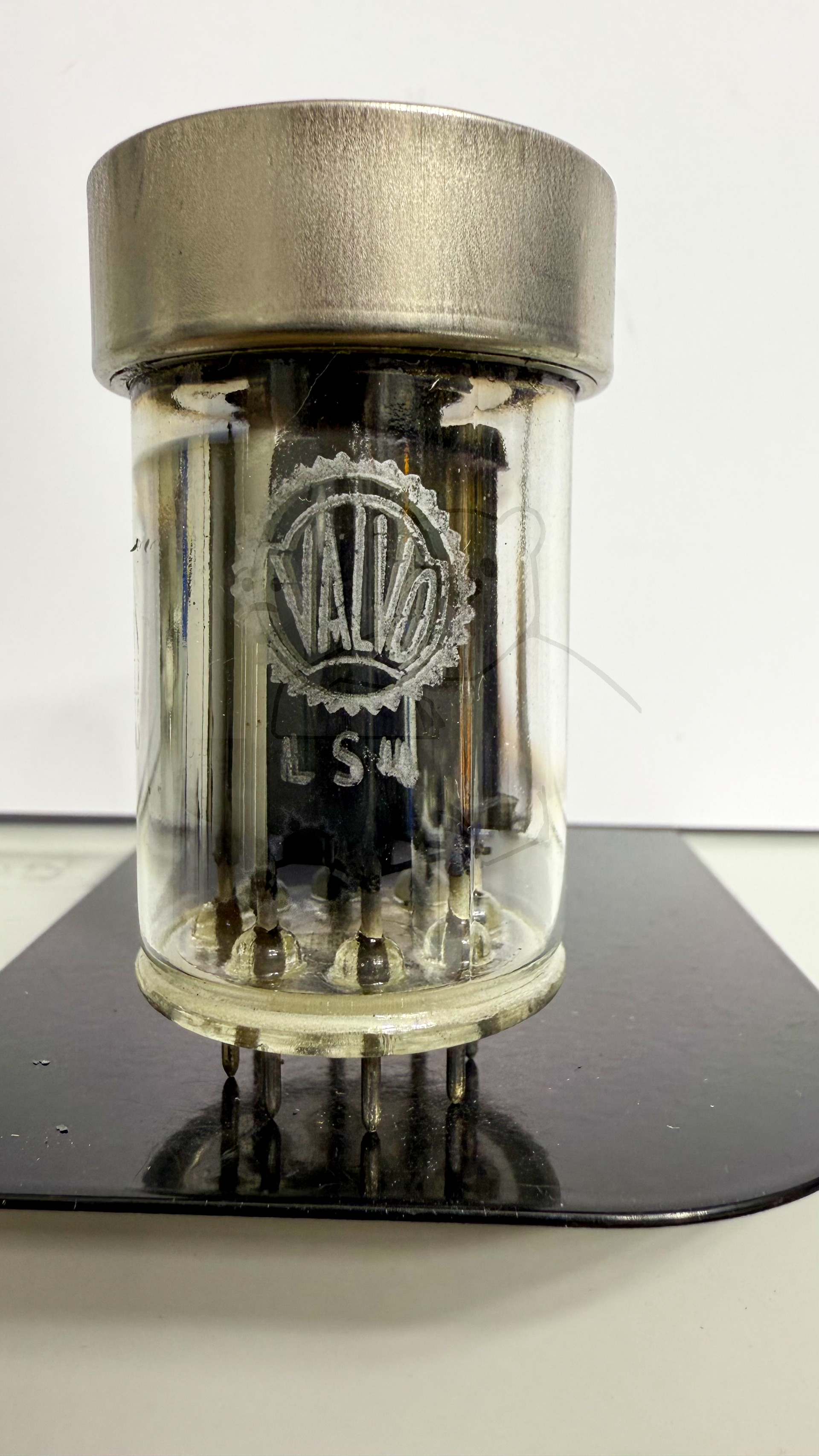

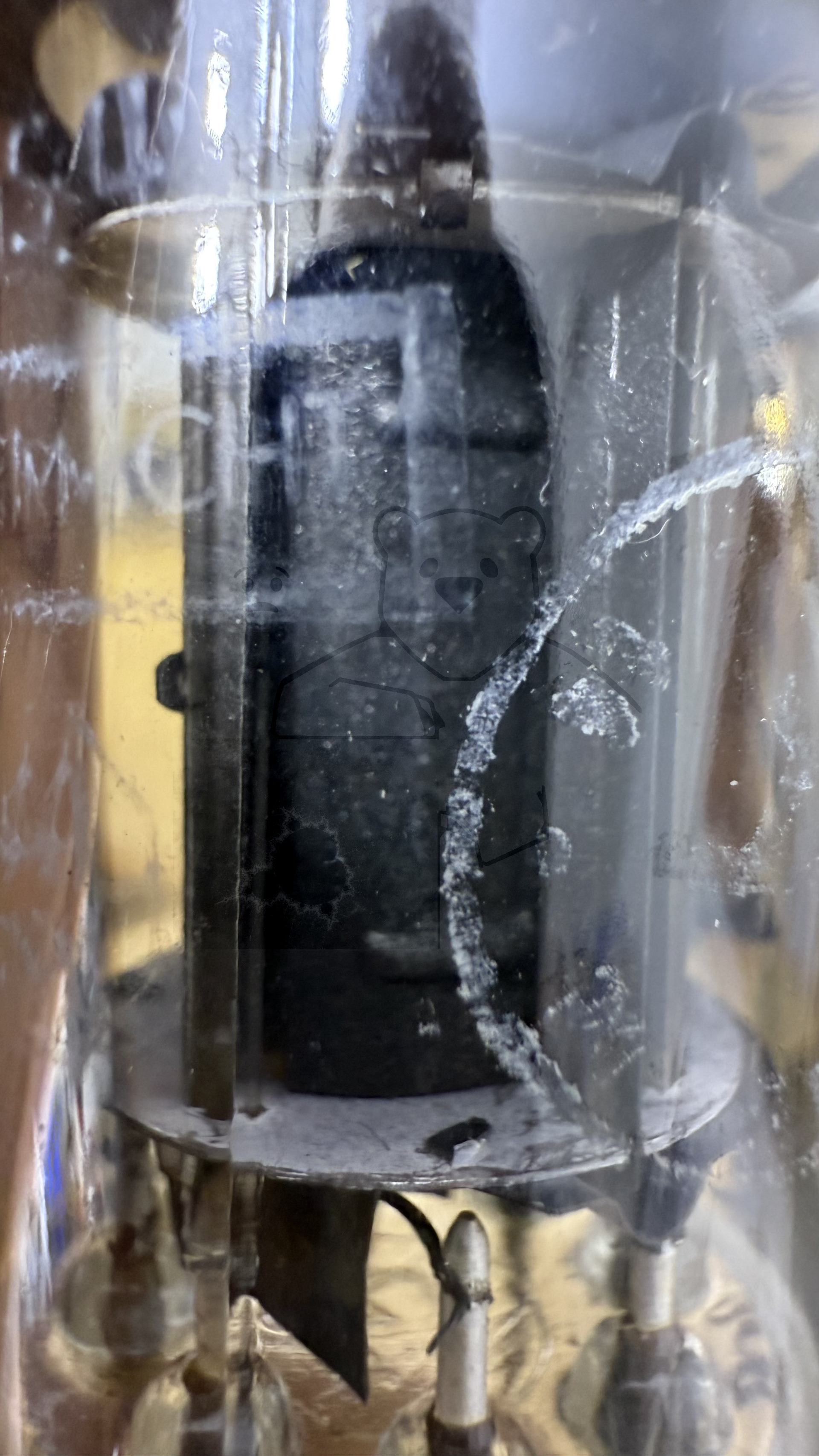

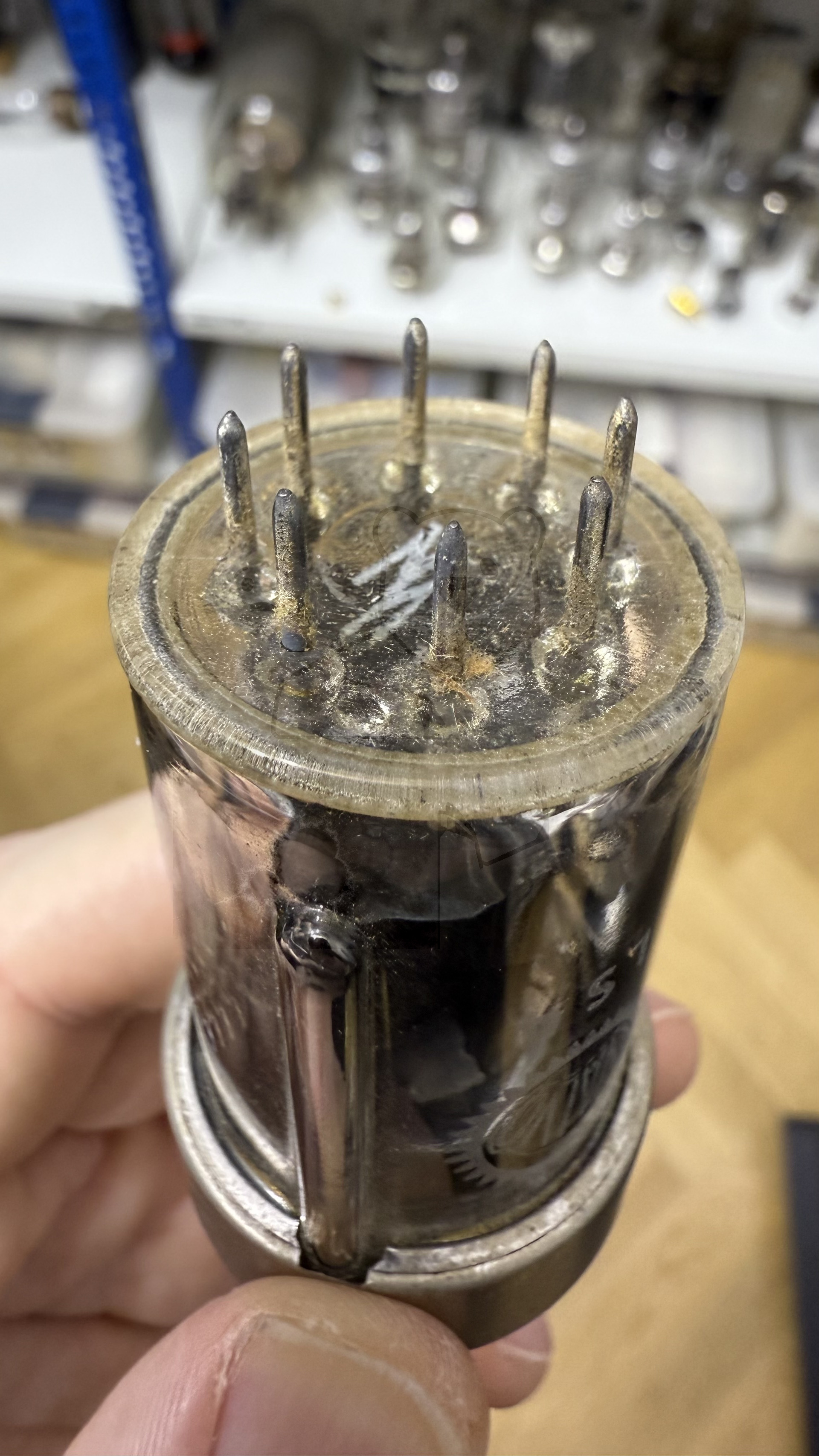

Daten und Bilder der Röhre: LS4

🔎 Beschreibung der Röhre: LS4

Name	LS4
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,42
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 13:06:37

🔎 Beschreibung der Systeme für die Röhre: LS4

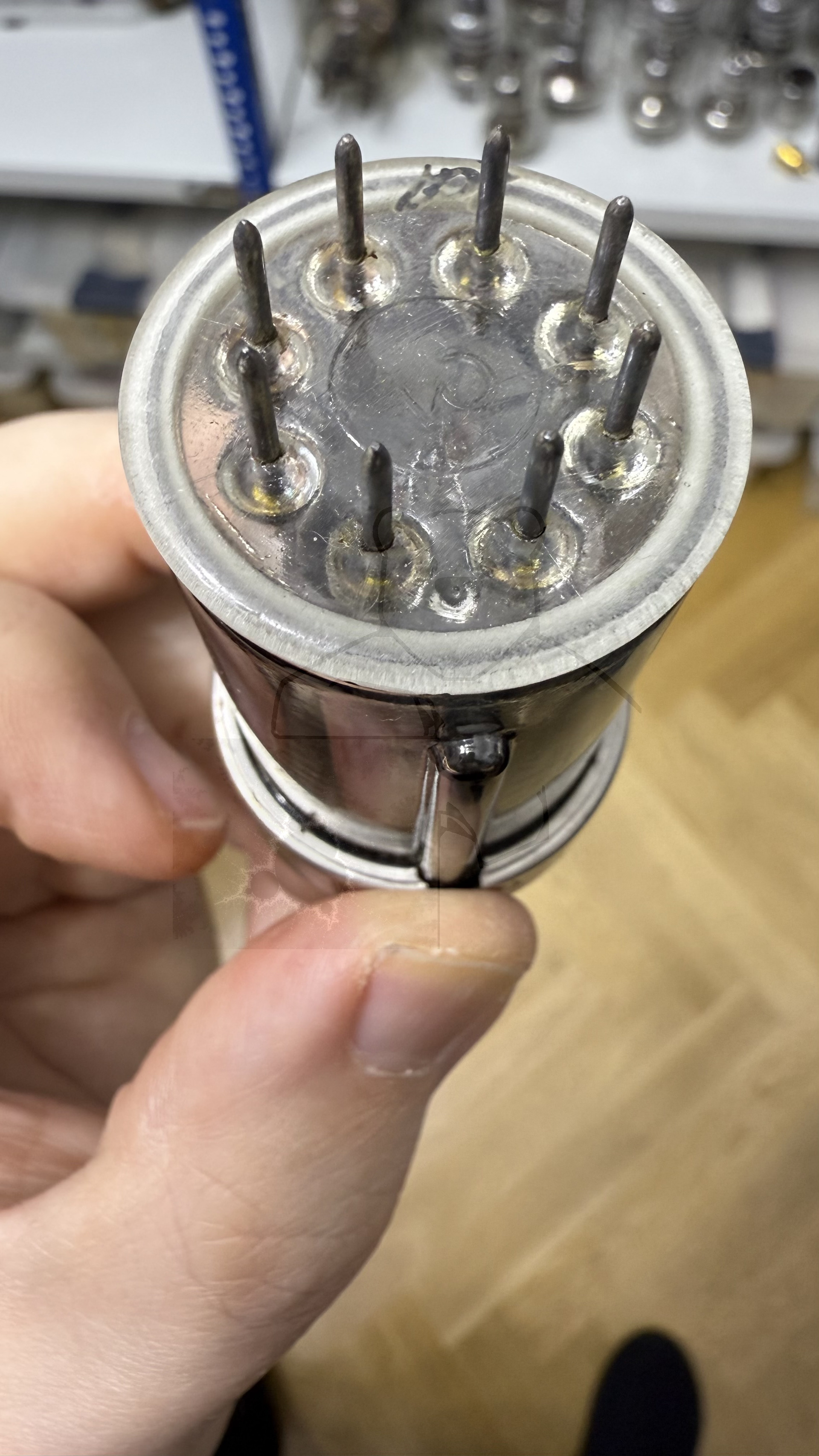

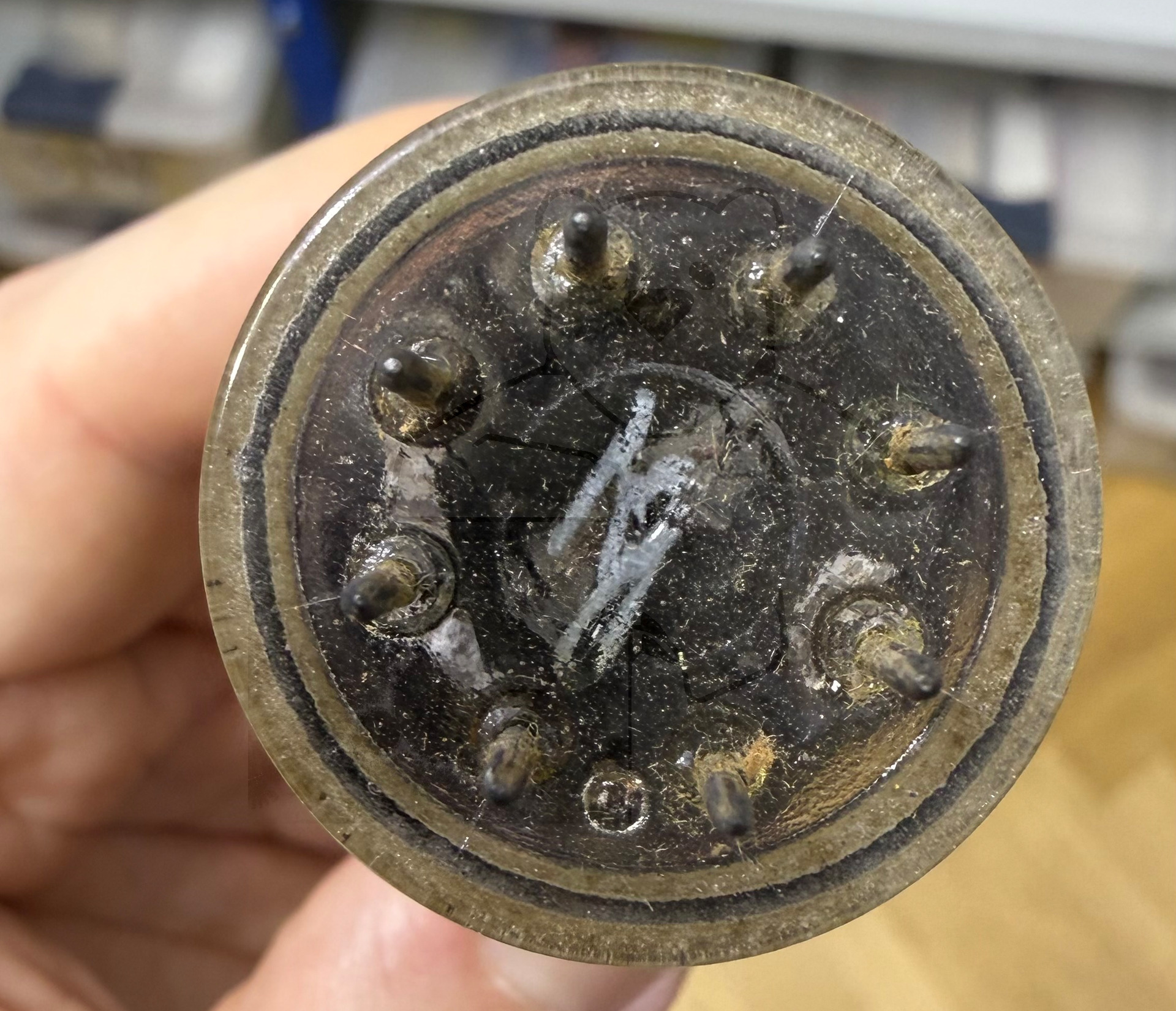

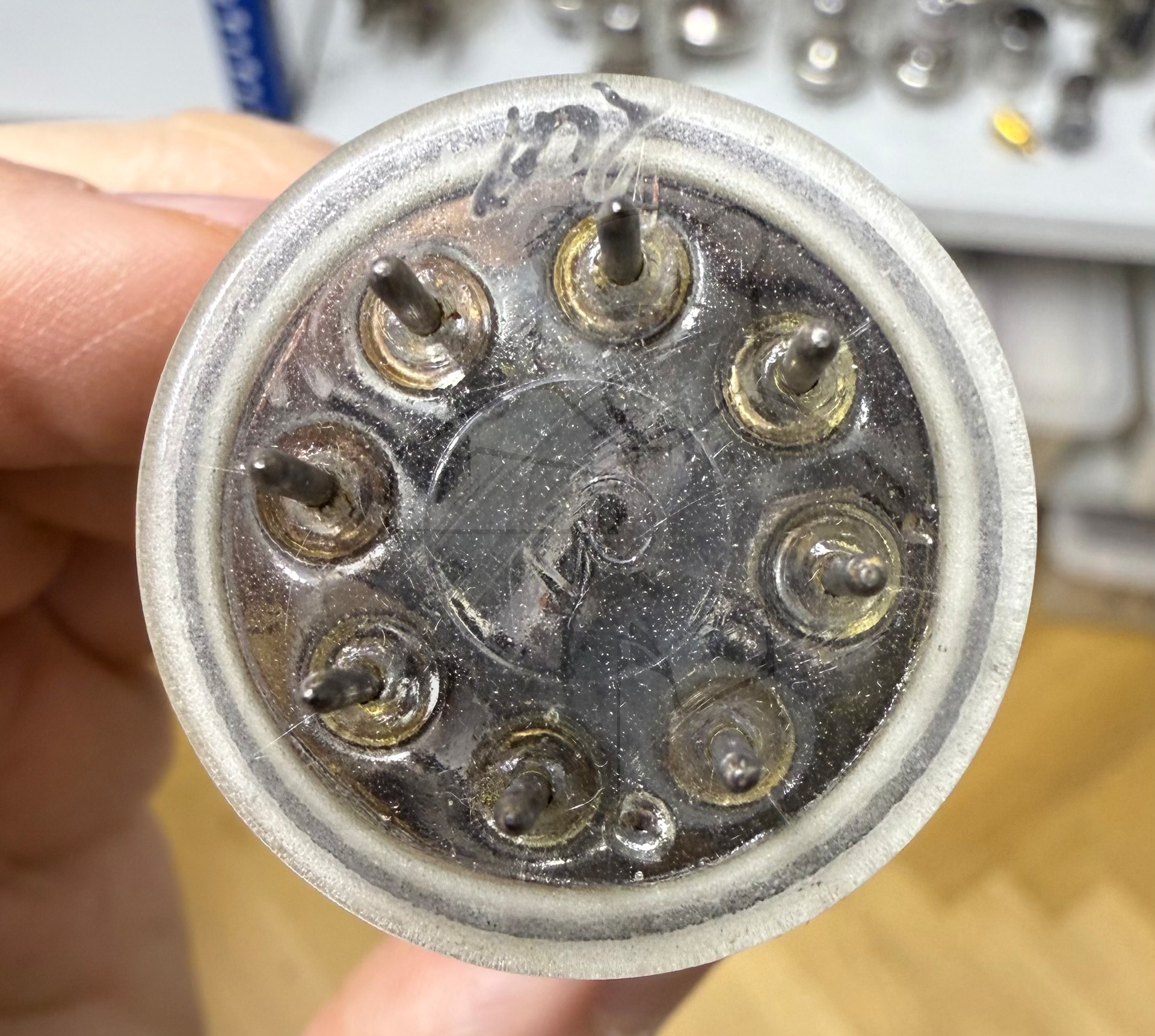

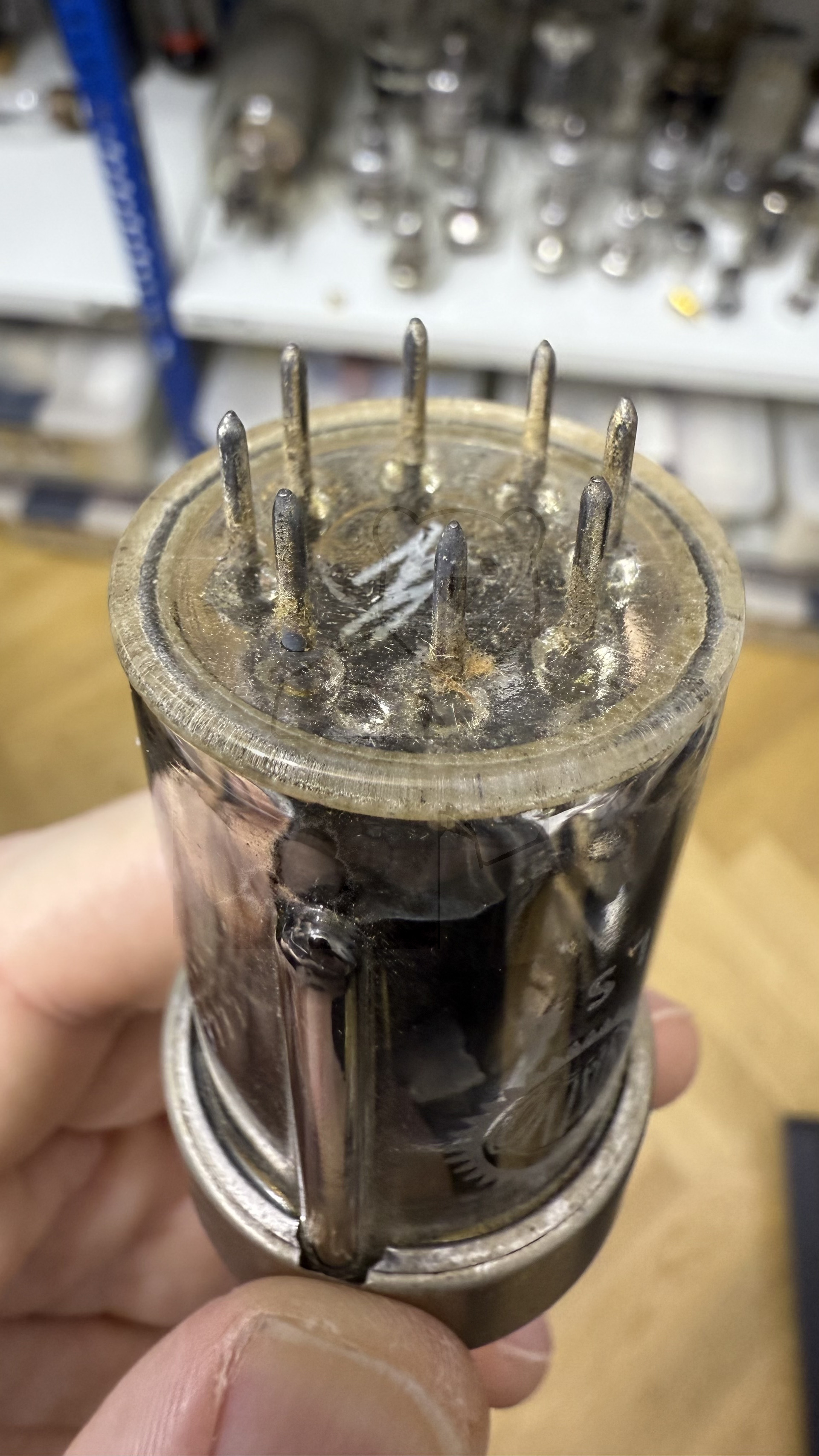

	System 1
Kathode	7
Gitter 1	6
Gitter 2	4
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

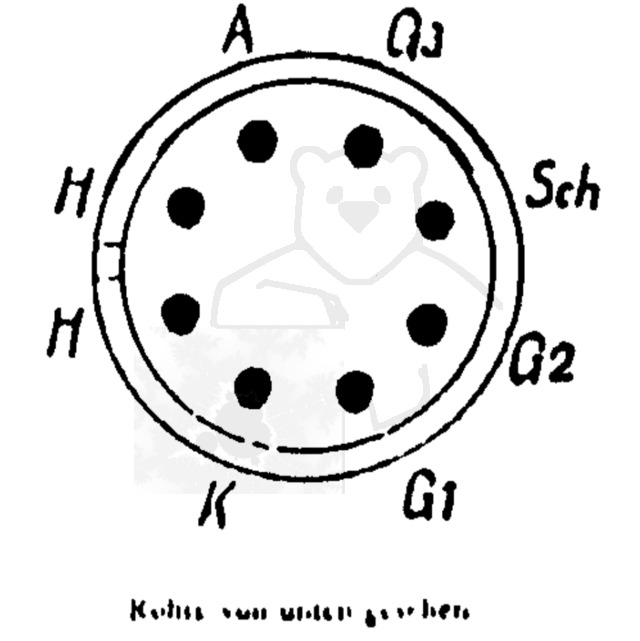

🔎 Sockelschaltung der LS4

Bildquelle: Valvo Datenblatt

🔎 Datenblätter zur Röhre: LS4
Datenblatt LS4 Valvo [www.tubedata.info].pdf (723 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
