đ Beschreibung der Röhre: UF9 Inventarnummer: 06478
| Name | â UF9 |
| Vergleichsname | |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | Oktalsockel, wurde nach dem Krieg mit âPostâ gestempelt |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Wehrmacht BAL 1790 17/44 E Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | S44b |
đ Beschreibung der Systeme fĂŒr die Röhre: UF9
| System 1 | |
| Kathode | 7 |
| Gitter 1 | Kappe |
| Gitter 2 | 4 |
| Gitter 3 | 6 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | 2 |
| Funktion | â Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der UF9
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: UF9
Anwendung UF5 UF9.pdf (121 kB)
Anwendung UF9 Version 1.pdf (228 kB)
Anwendung UF9 Version 2 [www.tubedata.info].pdf (384 kB)
Anwendung UF9 Version 3 [www.tubedata.info].pdf (377 kB)
Datenblatt UF9 Miniwatt.pdf (208 kB)
Pruefkarte UF5 UF9 UF10 - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte UF9 - Neuberger RPM370 Roehrenmessgeraet.pdf (190 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: UF9

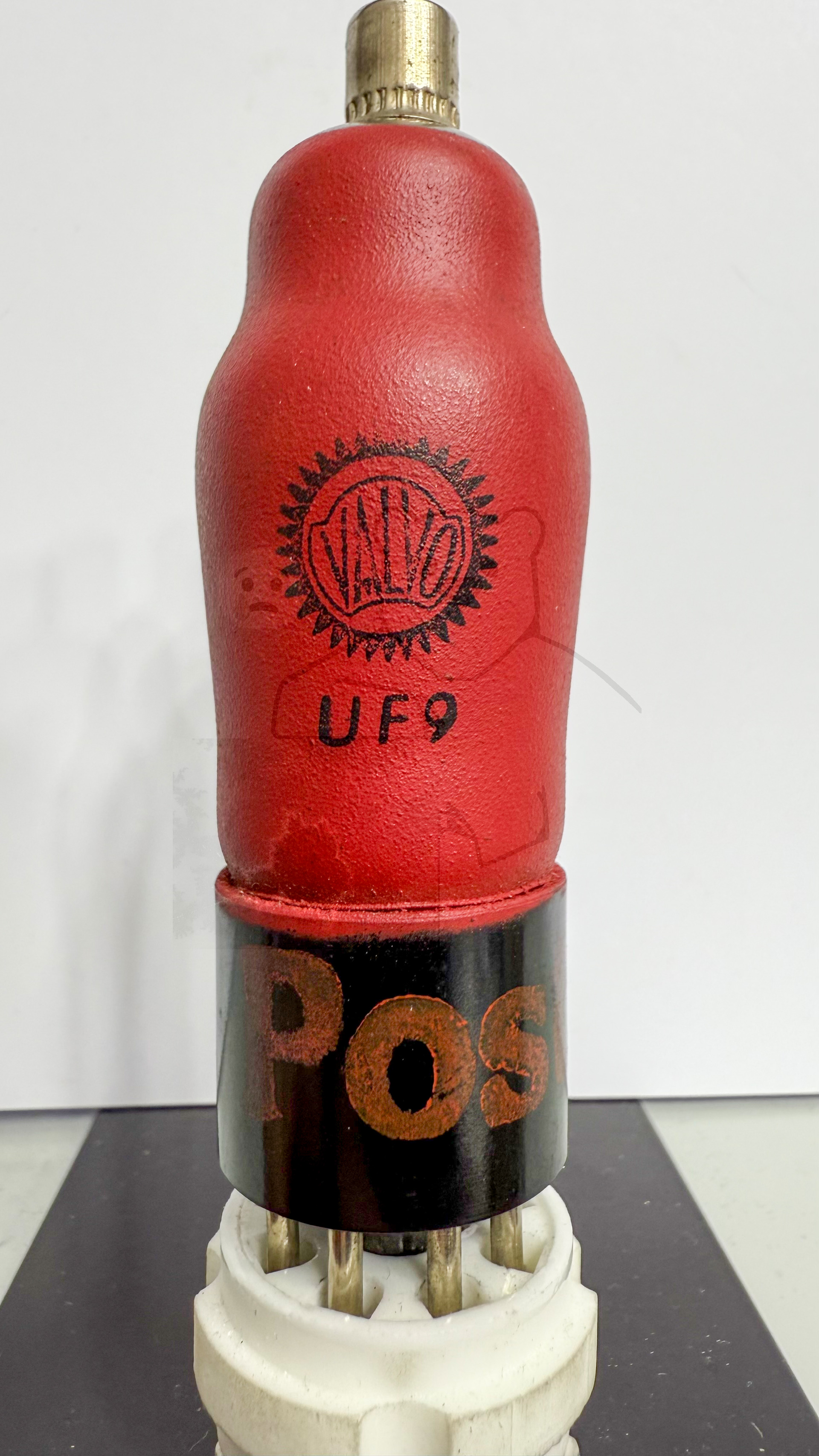

Röhre UF9 #6478 Bild 1

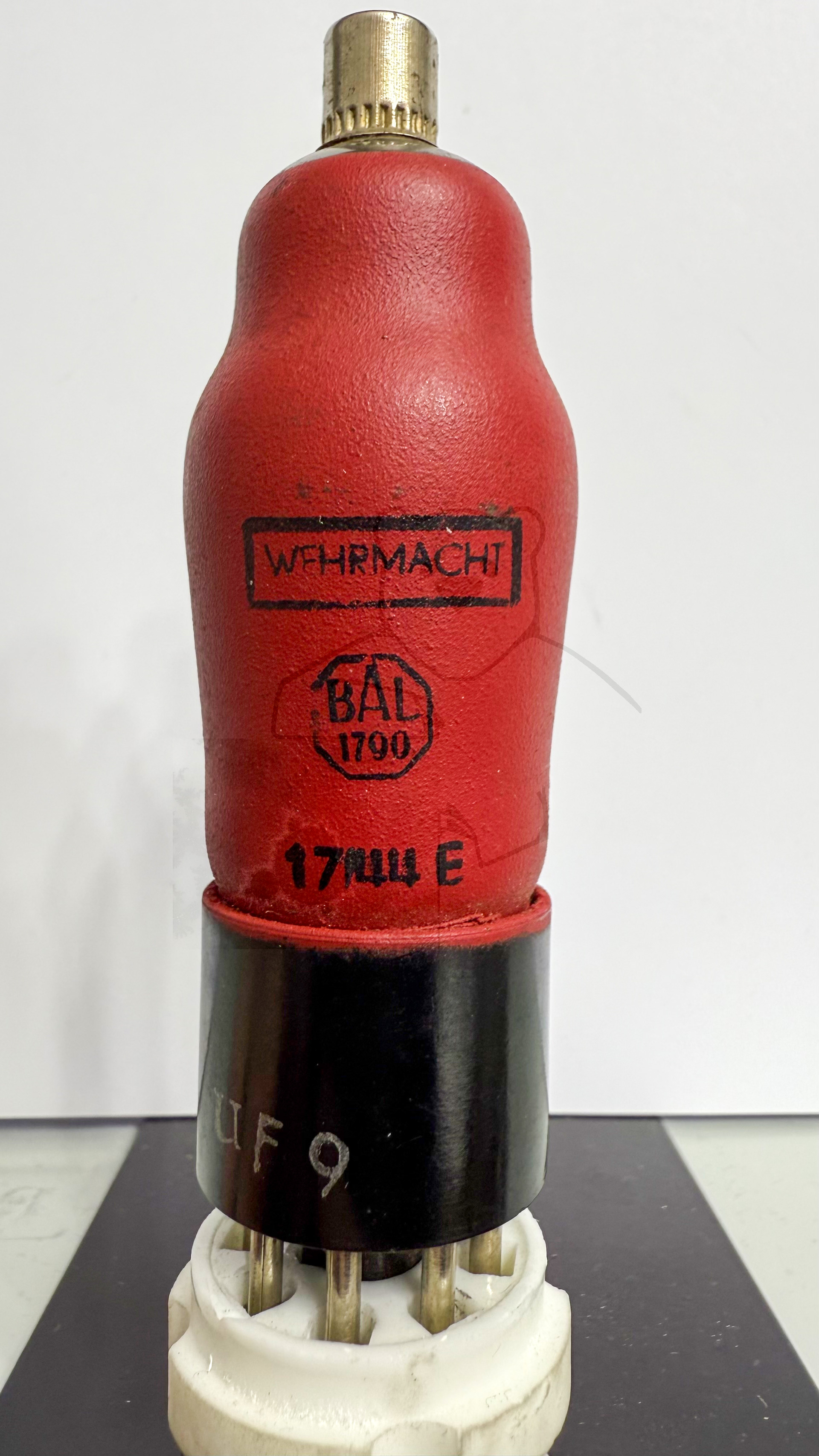

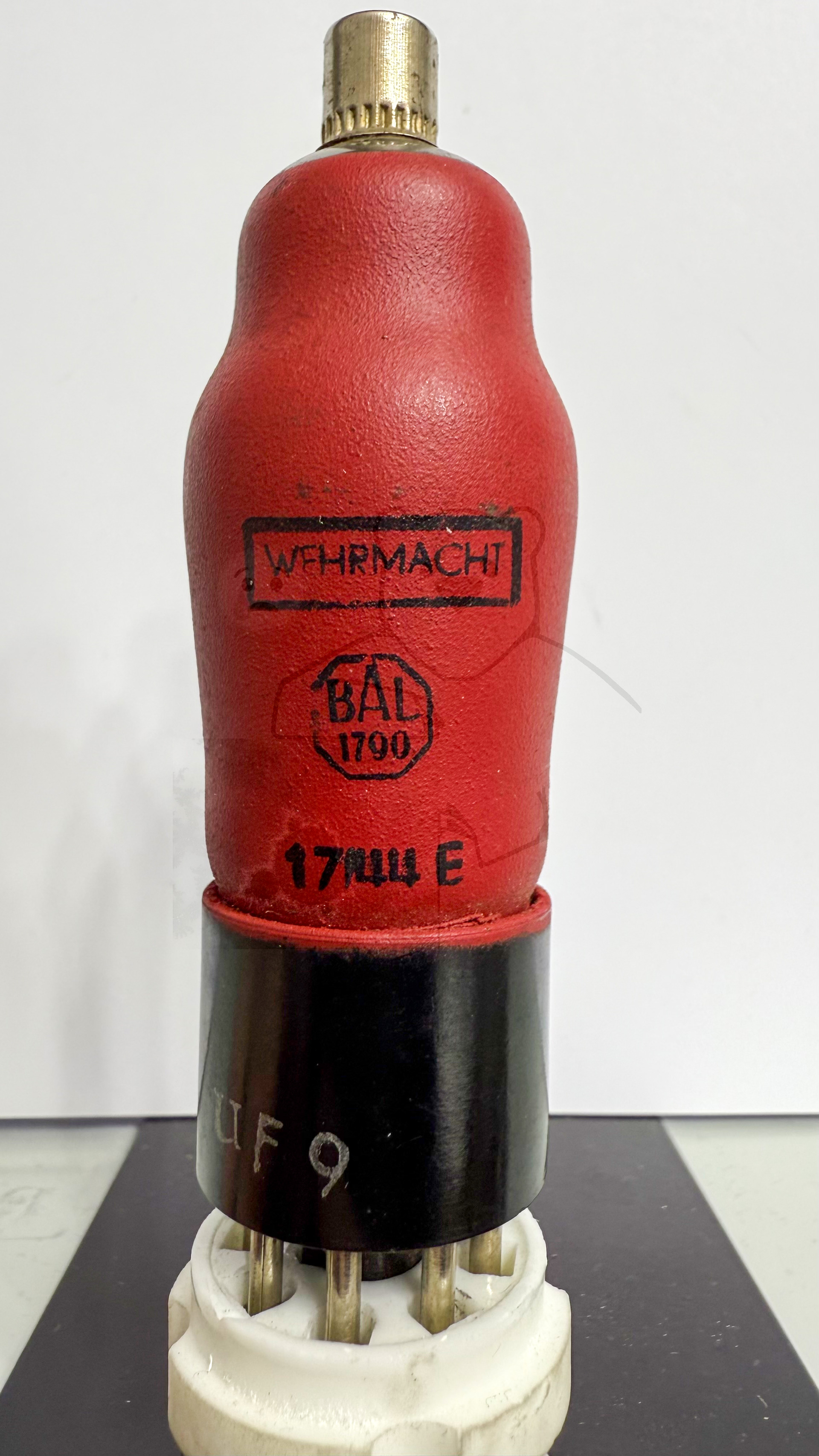

Röhre UF9 #6478 Bild 2
