đ Beschreibung der Röhre: UF9
| Name | UF9 |
| Vergleichsname | |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 11.06.2018 20:09:56 |
đ Beschreibung der Systeme fĂŒr die Röhre: UF9
| System 1 | |
| Kathode | 7 |
| Gitter 1 | Kappe |
| Gitter 2 | 4 |
| Gitter 3 | 6 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | 2 |
| Funktion | â Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

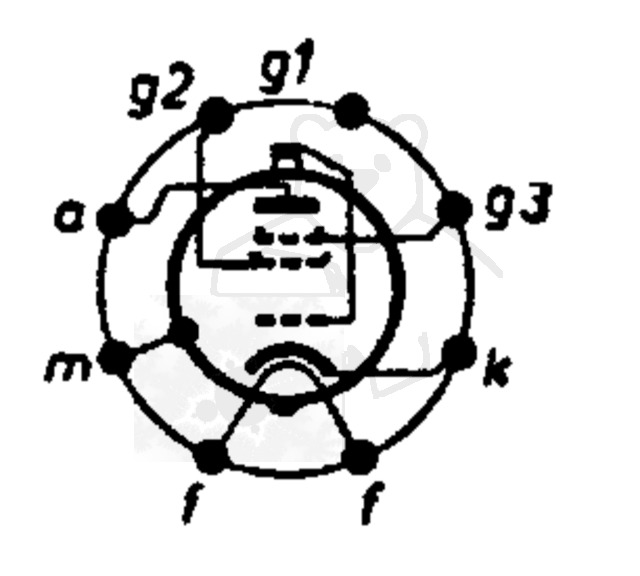

đ Sockelschaltung der UF9
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: UF9
Anwendung UF5 UF9.pdf (121 kB)
Anwendung UF9 Version 1.pdf (228 kB)
Anwendung UF9 Version 2 [www.tubedata.info].pdf (384 kB)
Anwendung UF9 Version 3 [www.tubedata.info].pdf (377 kB)
Datenblatt UF9 Miniwatt.pdf (208 kB)
Pruefkarte UF5 UF9 UF10 - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte UF9 - Neuberger RPM370 Roehrenmessgeraet.pdf (190 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: UF9

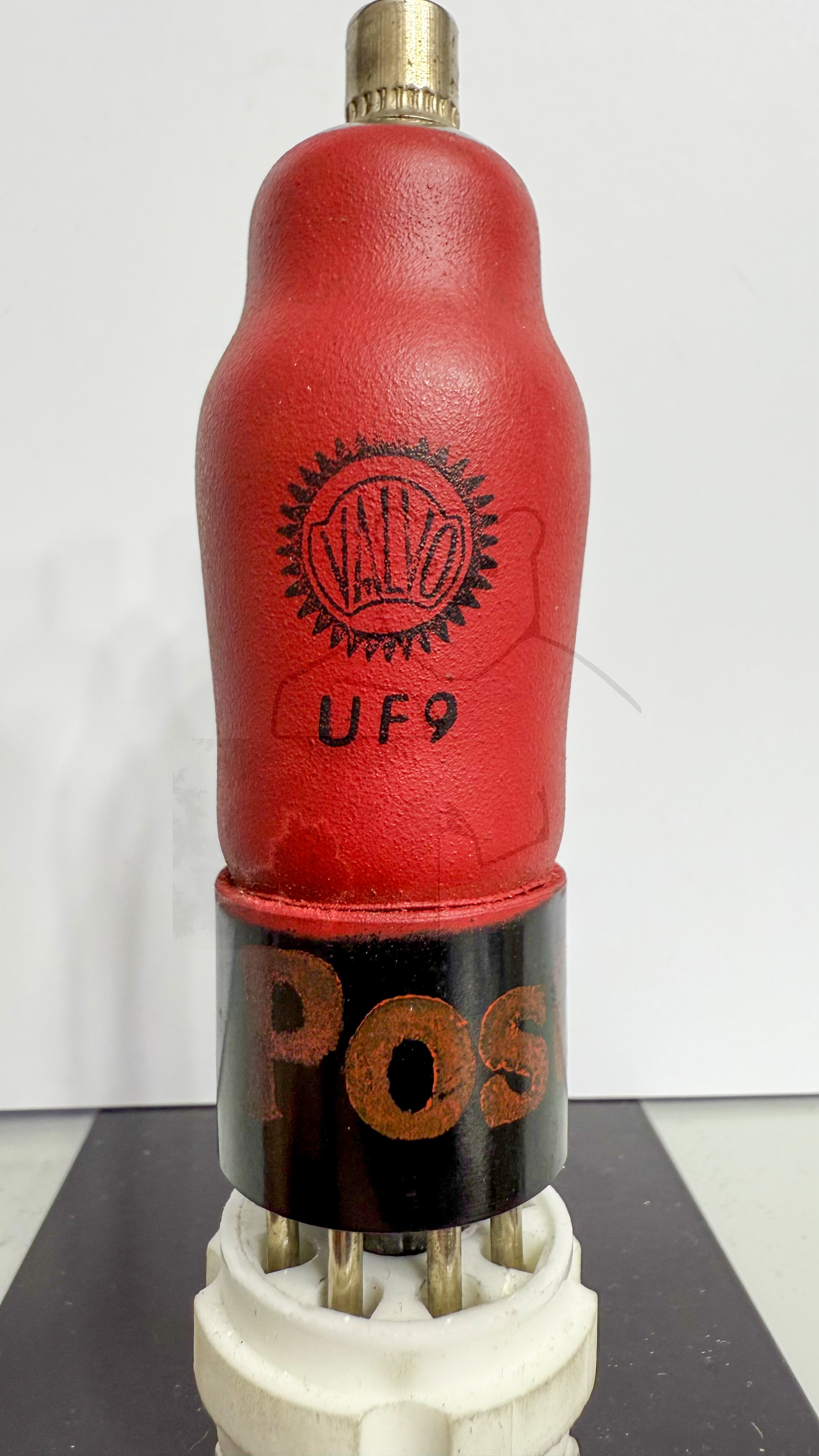

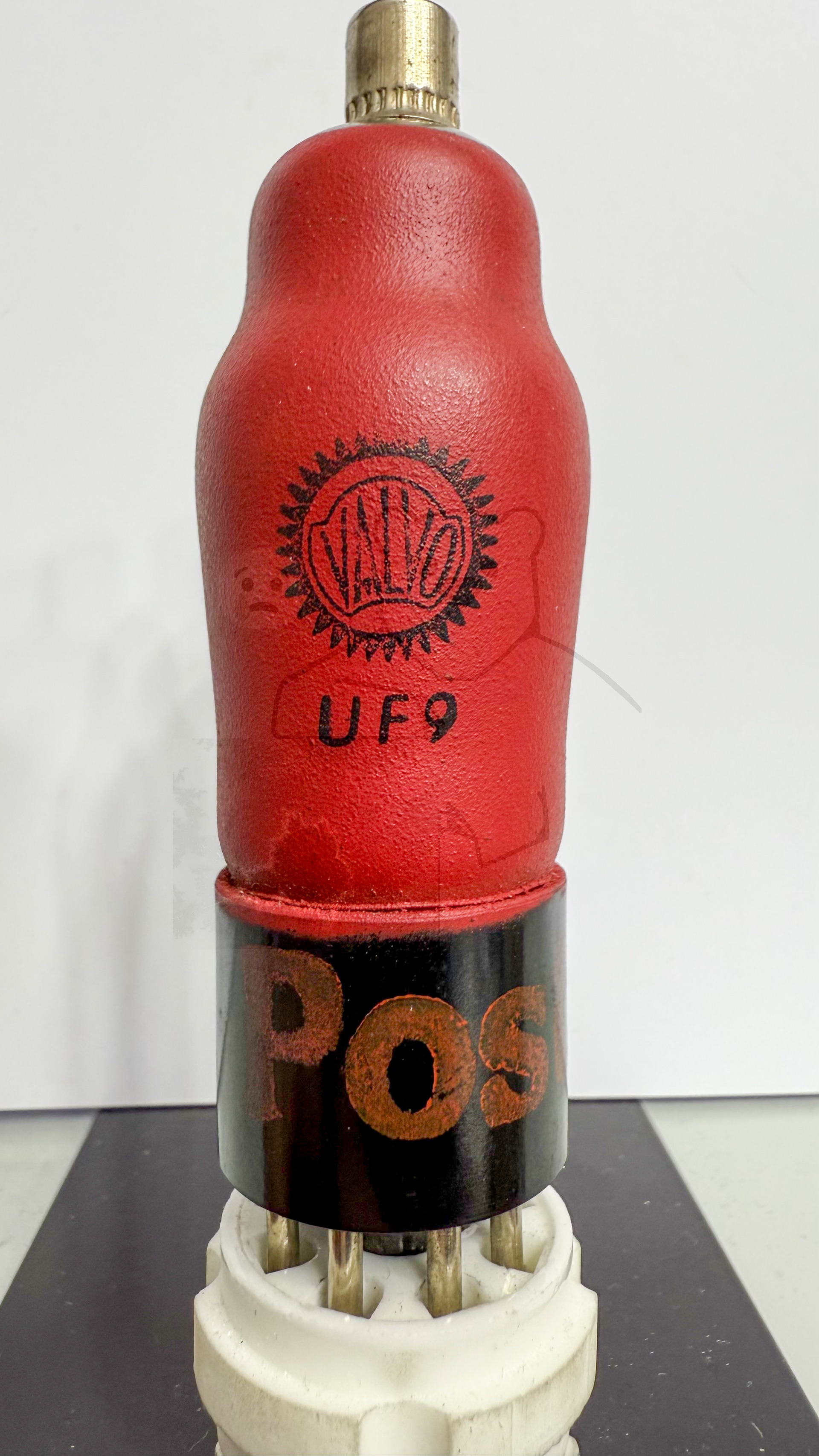

Röhre UF9 #6478 Bild 1
đ Alle Röhren vom Typ UF9 in der Sammlung
- â UF9 Inventar: 06478 Hersteller: â Valvo
