đ Beschreibung der Röhre: G1503 Inventarnummer: 06467
| Name | â G1503 |
| Vergleichsname | 1201 â 2NG â RGN1503 â VG2908 |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 2,5 |
| Heizstrom (AmpĂšre) | 1,5 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 4pol. â Liste aller Röhren mit: Europa, 4pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 23 YB |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Originalverpackung, Passend zur Röhrennummer |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L2 |
đ Beschreibung der Systeme fĂŒr die Röhre: G1503
| System 1 | |
| Kathode | 1 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | 4 |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der G1503
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
đ Bilder der Röhre: G1503
Röhre G1503 #6467 Verpackung Bild 1

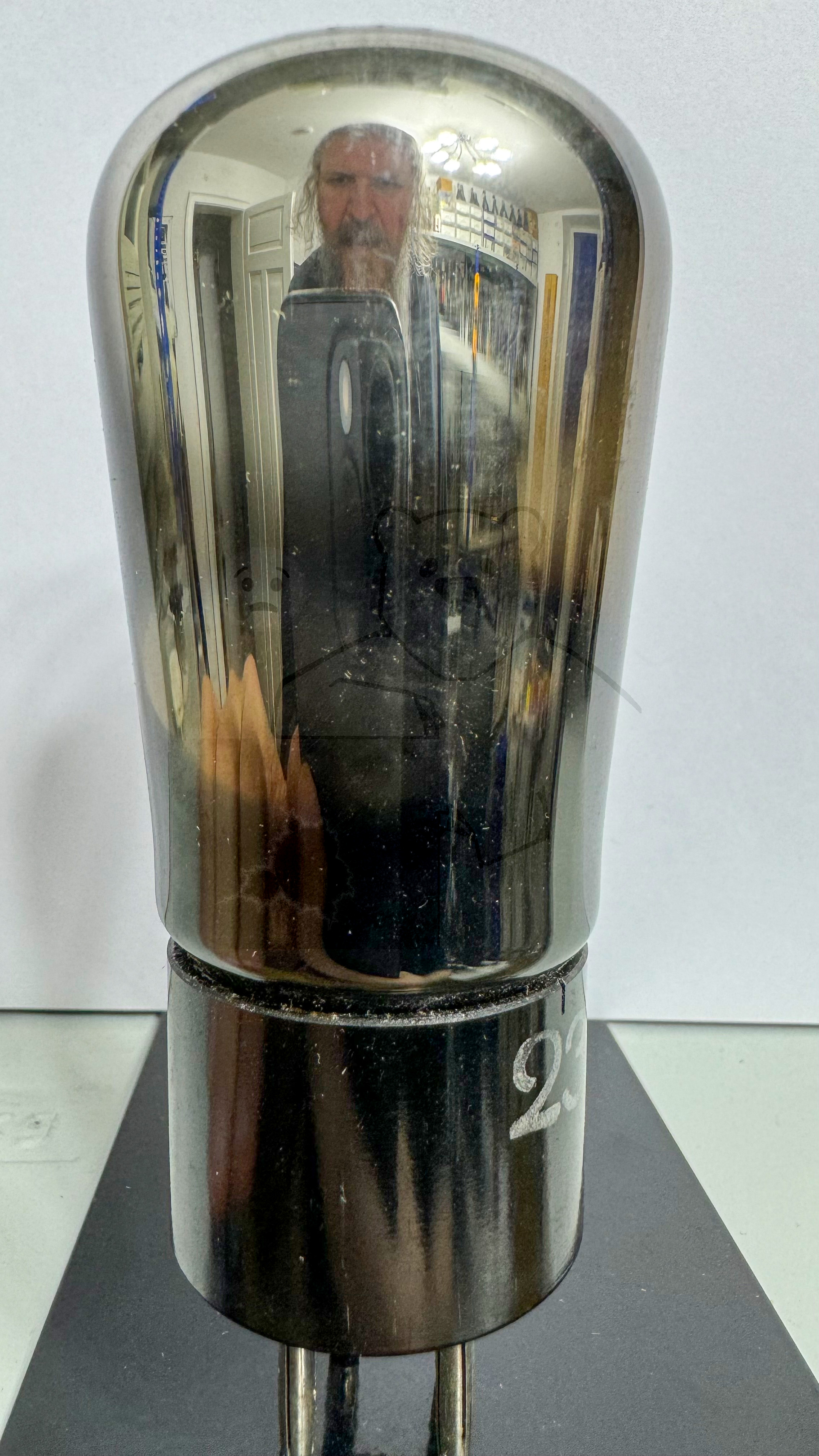

Röhre G1503 #6467 Bild 1

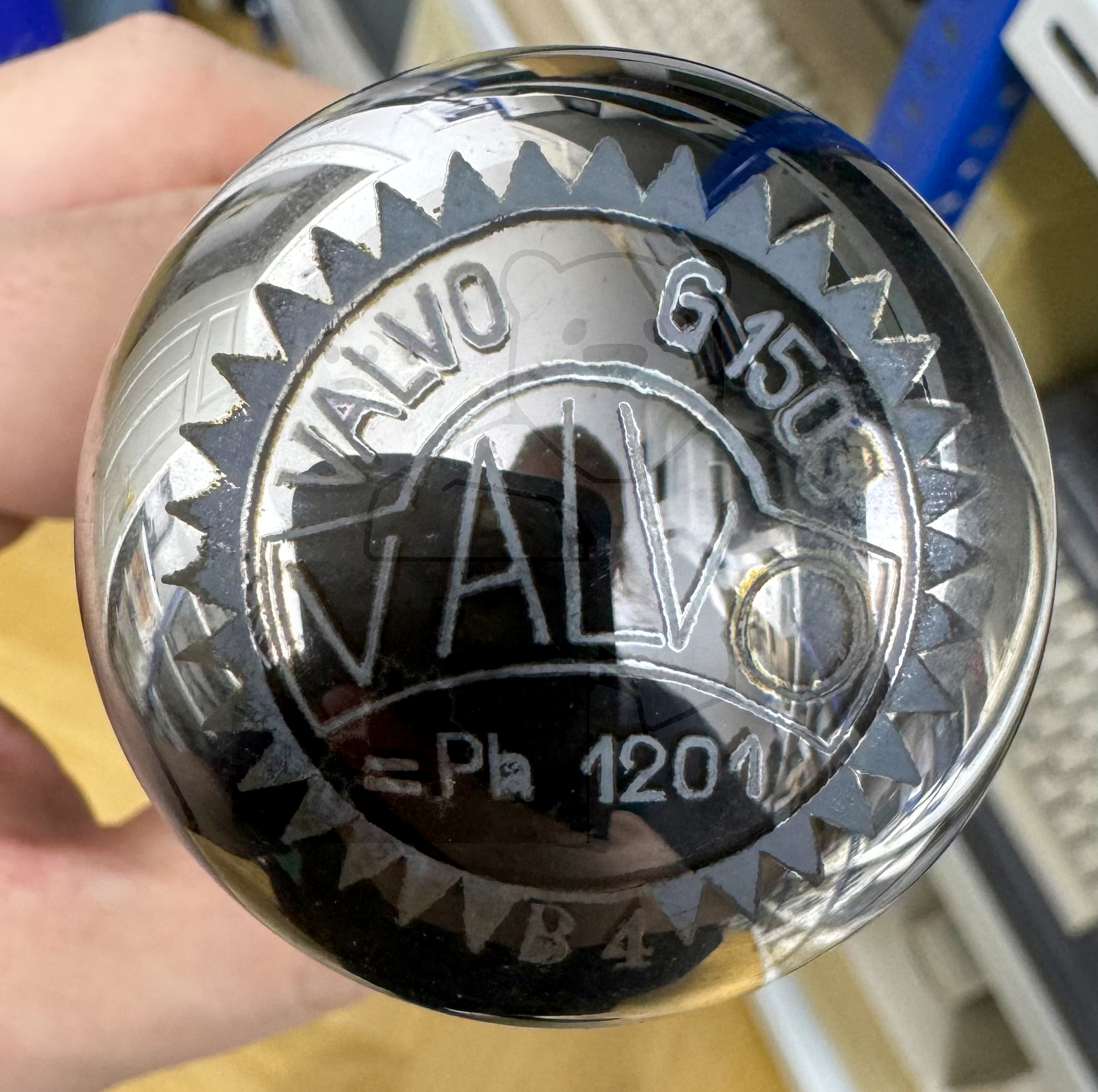

Röhre G1503 #6467 Bild 2
Röhre G1503 #6467 Bild 2

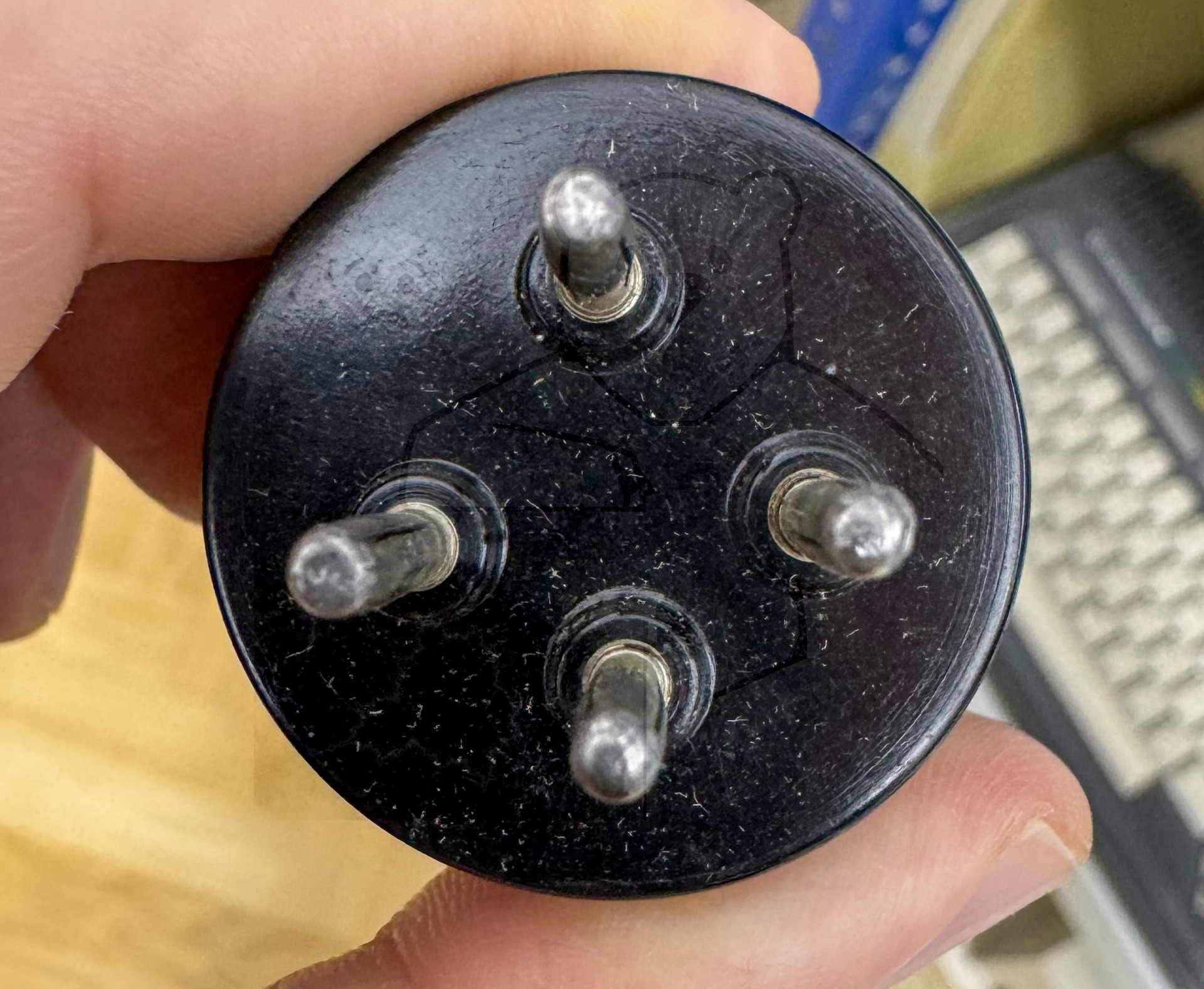

Röhre G1503 #6467 Bild 3
Röhre G1503 #6467 Verpackung Bild 2
Röhre G1503 #6467 Verpackung Bild 3
Röhre G1503 #6467 Verpackung Bild 4
