🔎 Beschreibung der Röhre: 2NG
| Name | 2NG |
| Vergleichsname | 1201 → G1503 → RGN1503 → VG2908 |
| Heizspannung (Volt) | 2,5 |
| Heizstrom (Ampère) | 1,5 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 17.10.2026 07:42:36 |
🔎 Beschreibung der Systeme für die Röhre: 2NG
| System 1 | |
| Kathode | 1 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | 4 |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | → Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 2NG
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
🔎 YouTube Video zu 2NG
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/bbbPgUCKnmU (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Bilder der Röhre: 2NG

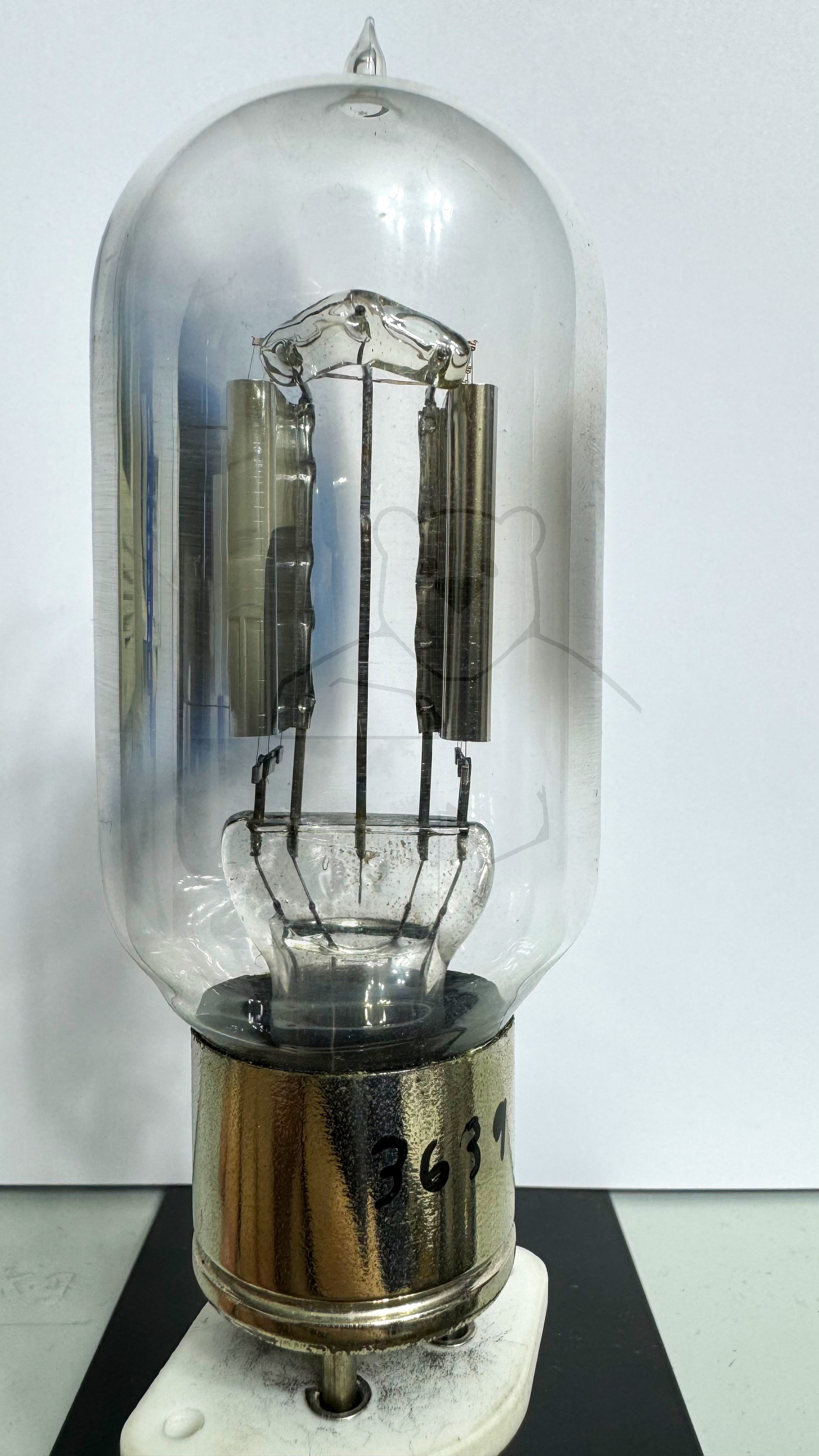

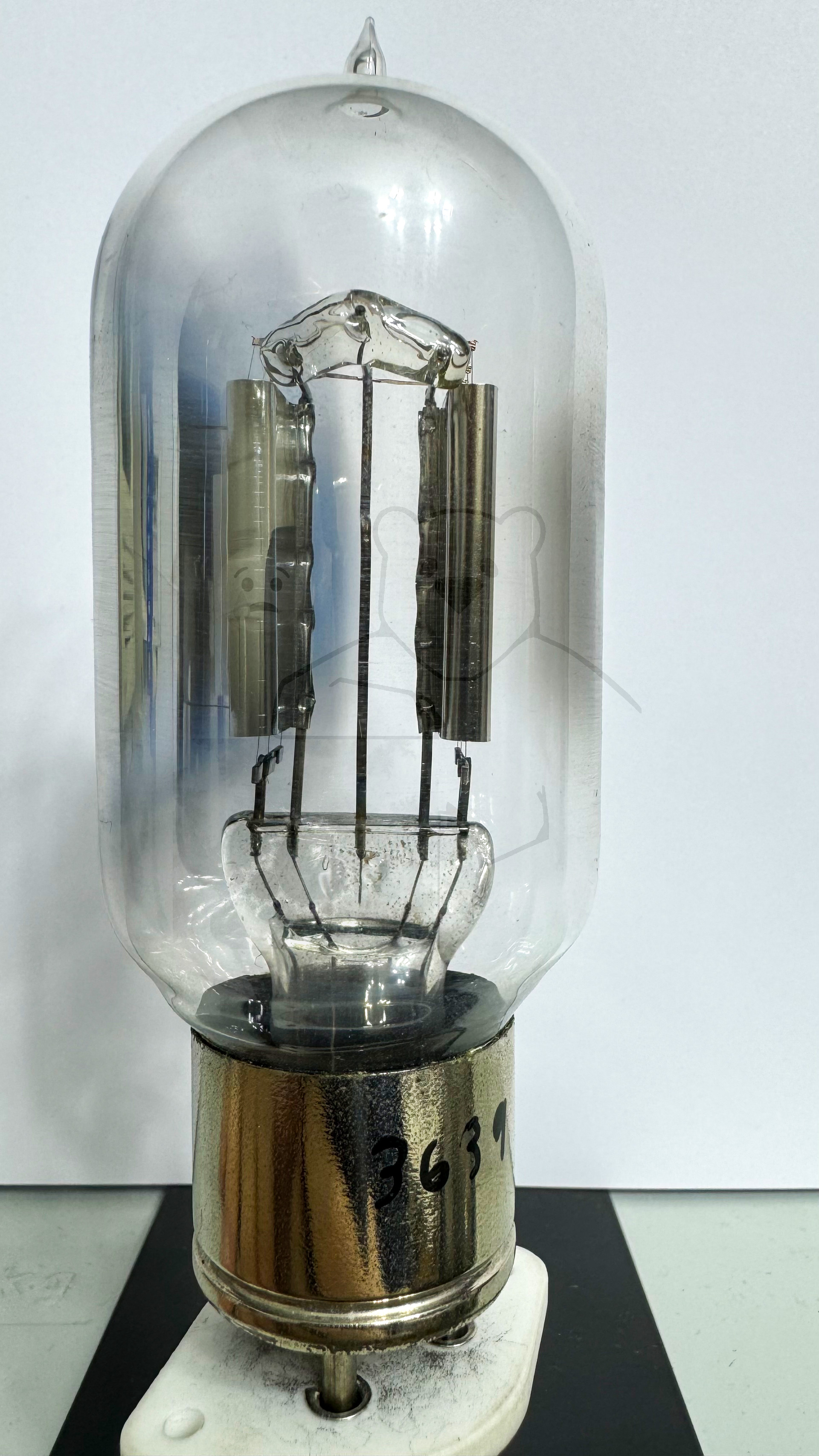

Röhre 2NG #3639 Bild 1

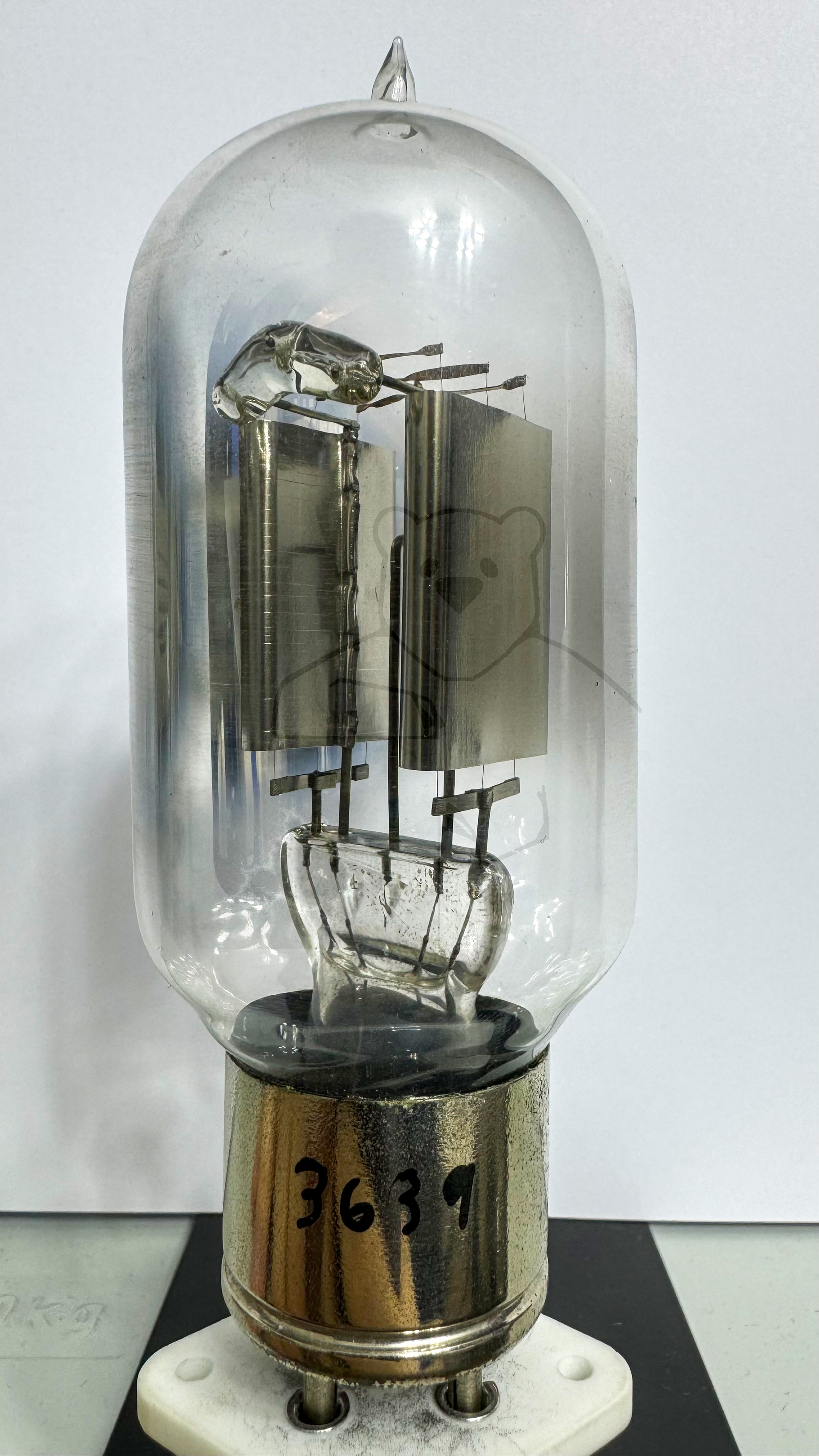

Röhre 2NG #3639 Bild 2

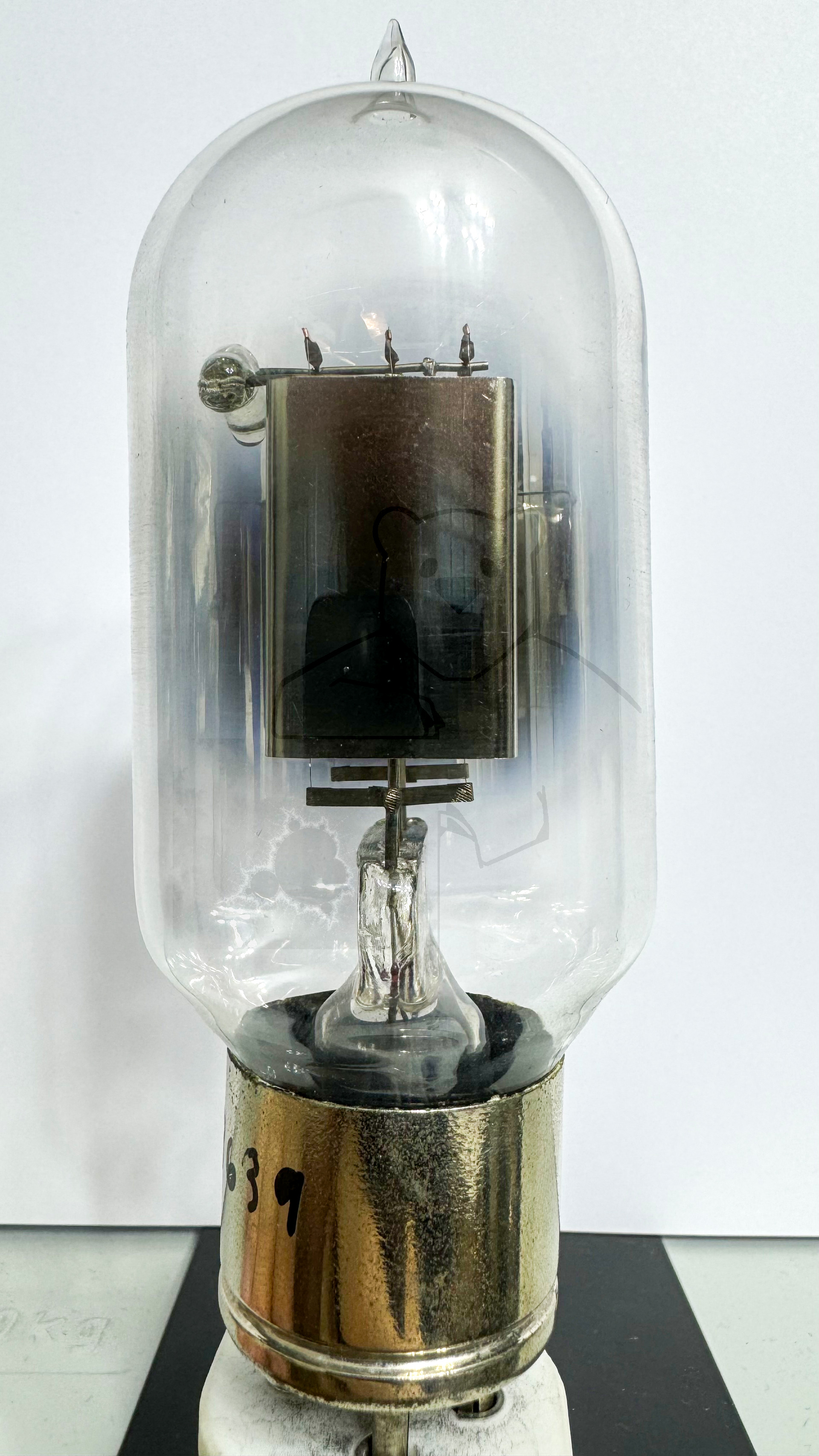

Röhre 2NG #3639 Bild 3

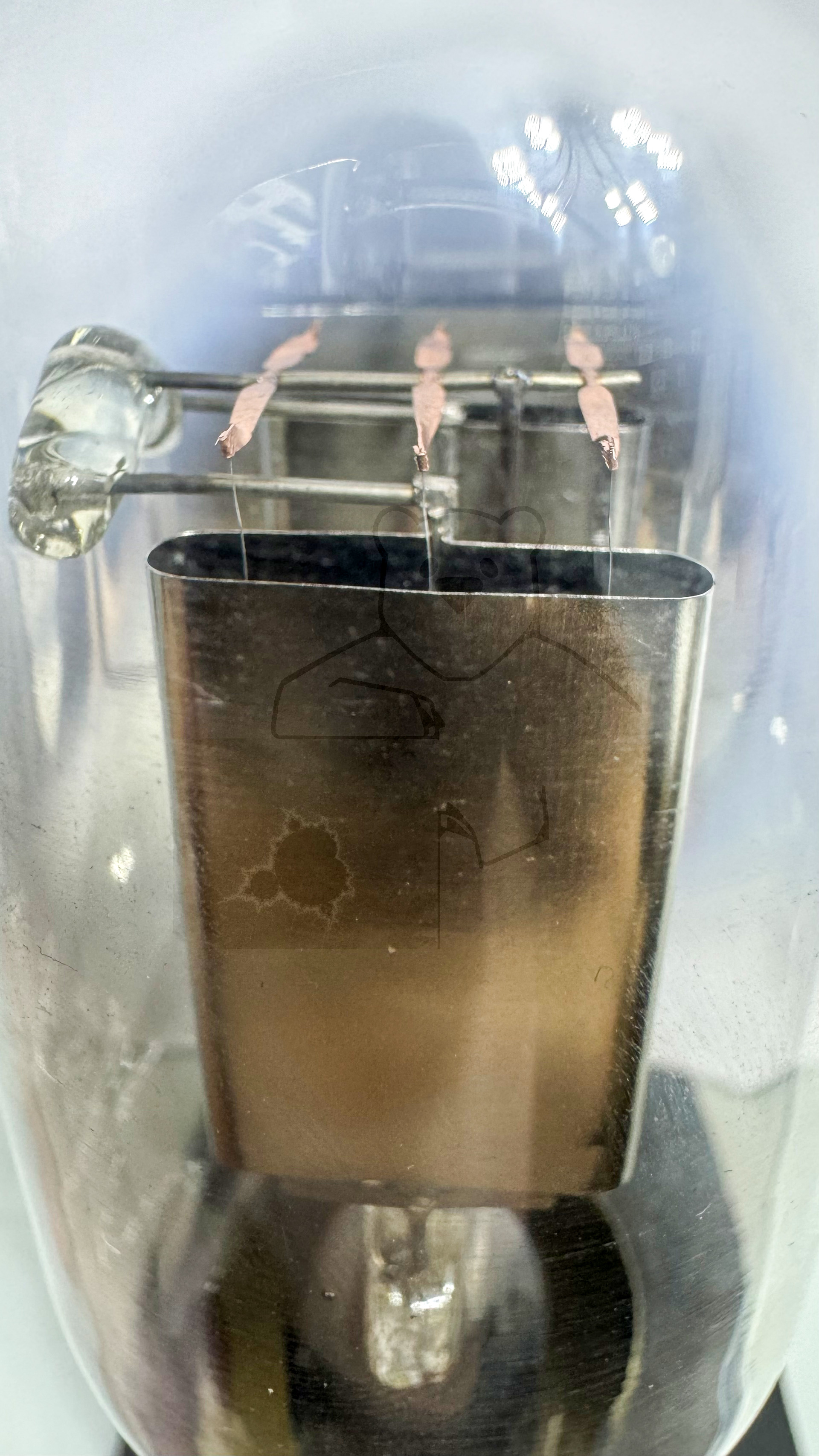

Röhre 2NG #3639 Bild 4

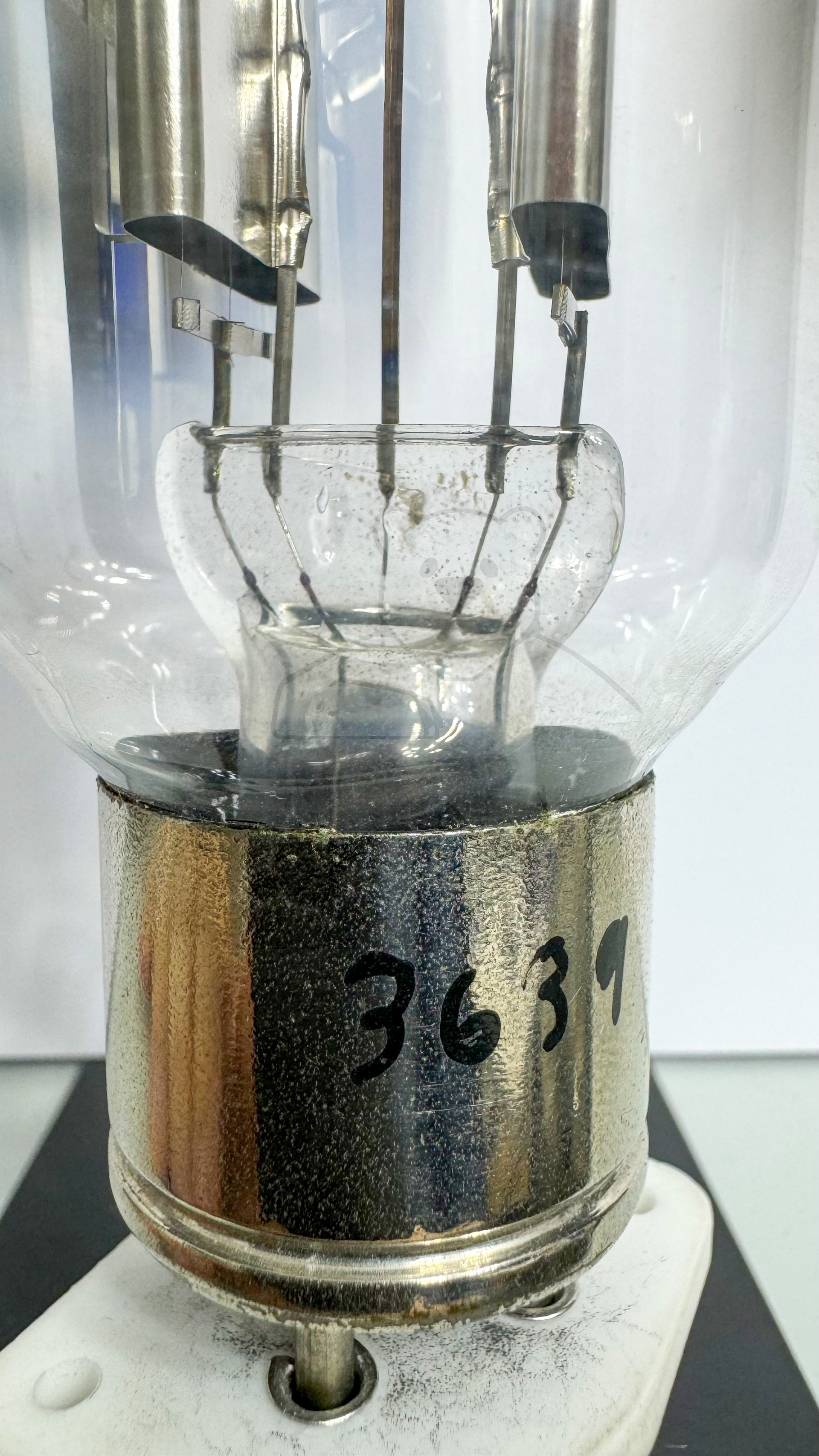

Röhre 2NG #3639 Bild 5

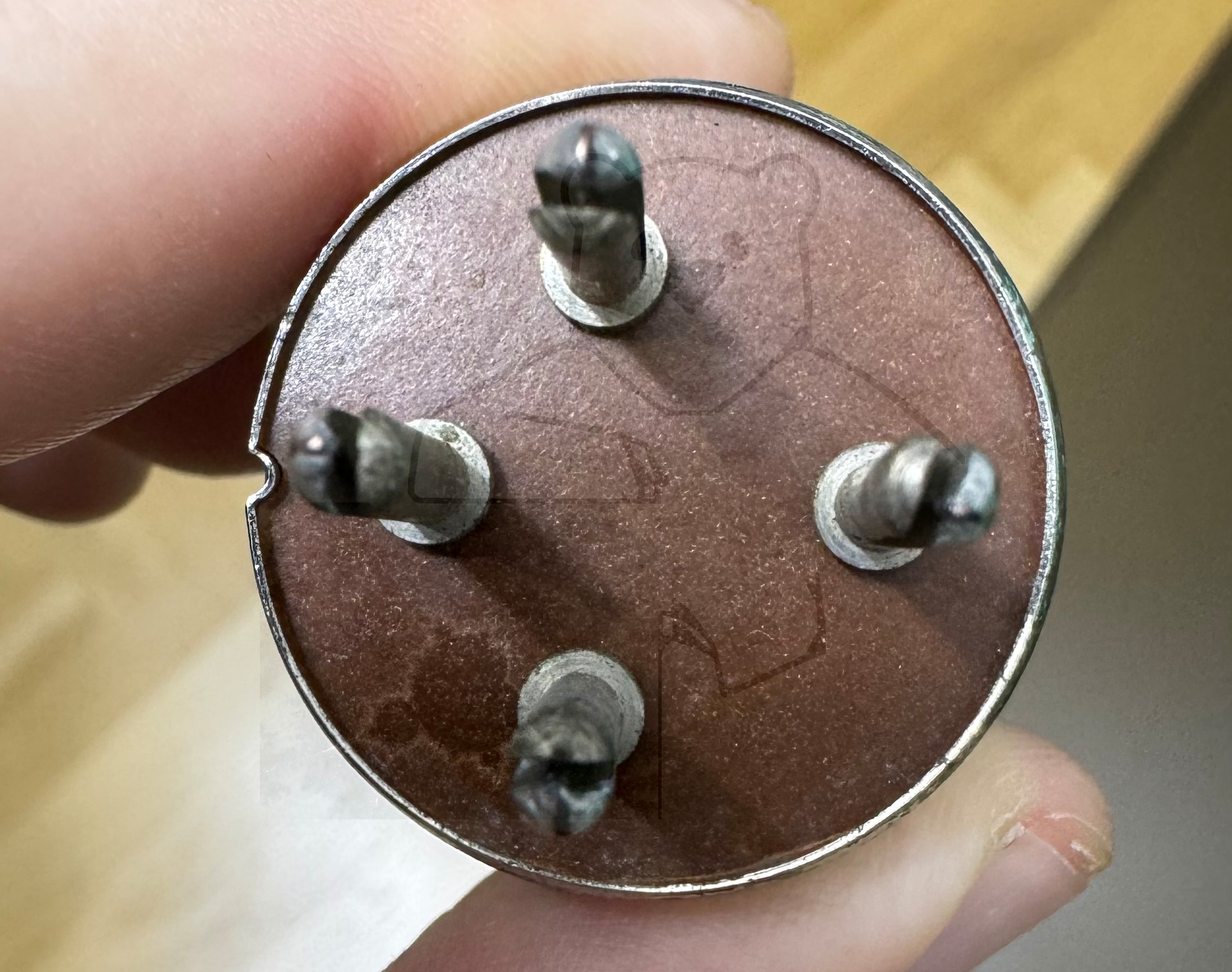

Röhre 2NG #3639 Bild 6

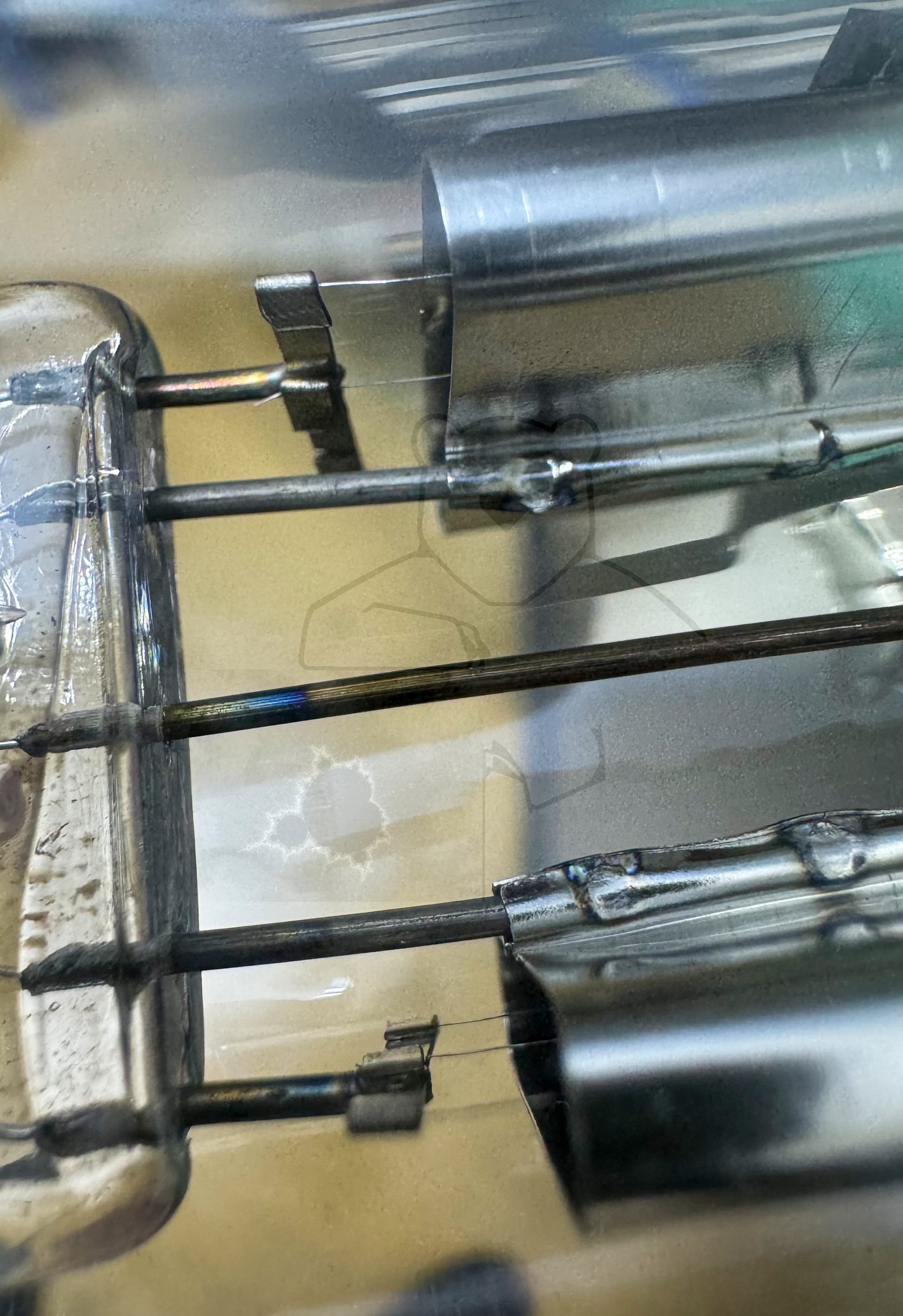

Röhre 2NG #3639 Bild 7

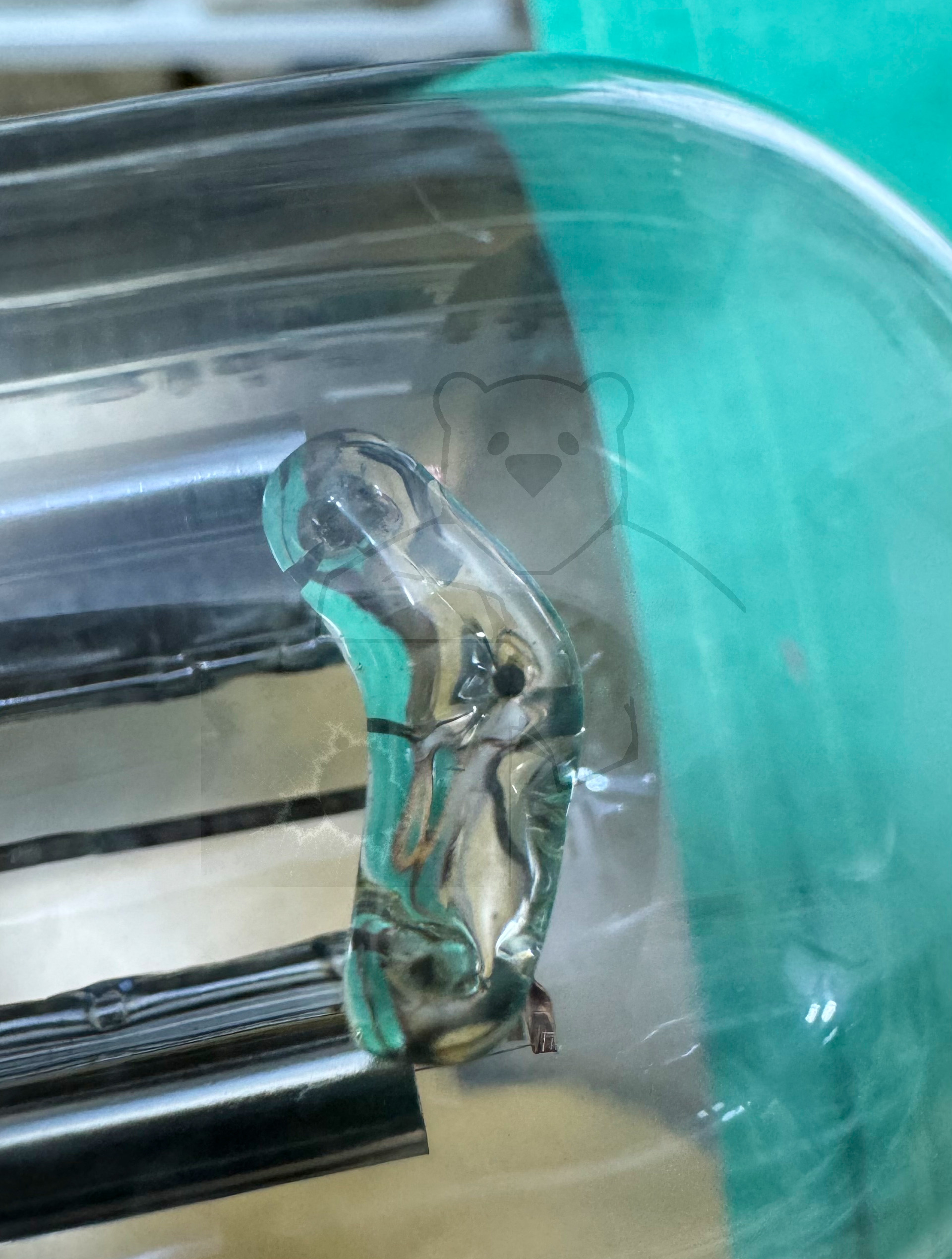

Röhre 2NG #3639 Bild 8
🔎 Alle Röhren vom Typ 2NG in der Sammlung
- → 2NG Inventar: 03639 Hersteller: → Loewe Radio
