Daten und Bilder der Röhre: R

🔎 Beschreibung der Röhre: R Inventarnummer: 06417

Name	→ R 📺 Mit Video
Vergleichsname	AEG K2914
Hersteller	→ Siemens
Heizspannung (Volt)	4,1 - 4,3
Heizstrom (Ampère)	ca. 2,1
Art der Heizung	Direkt

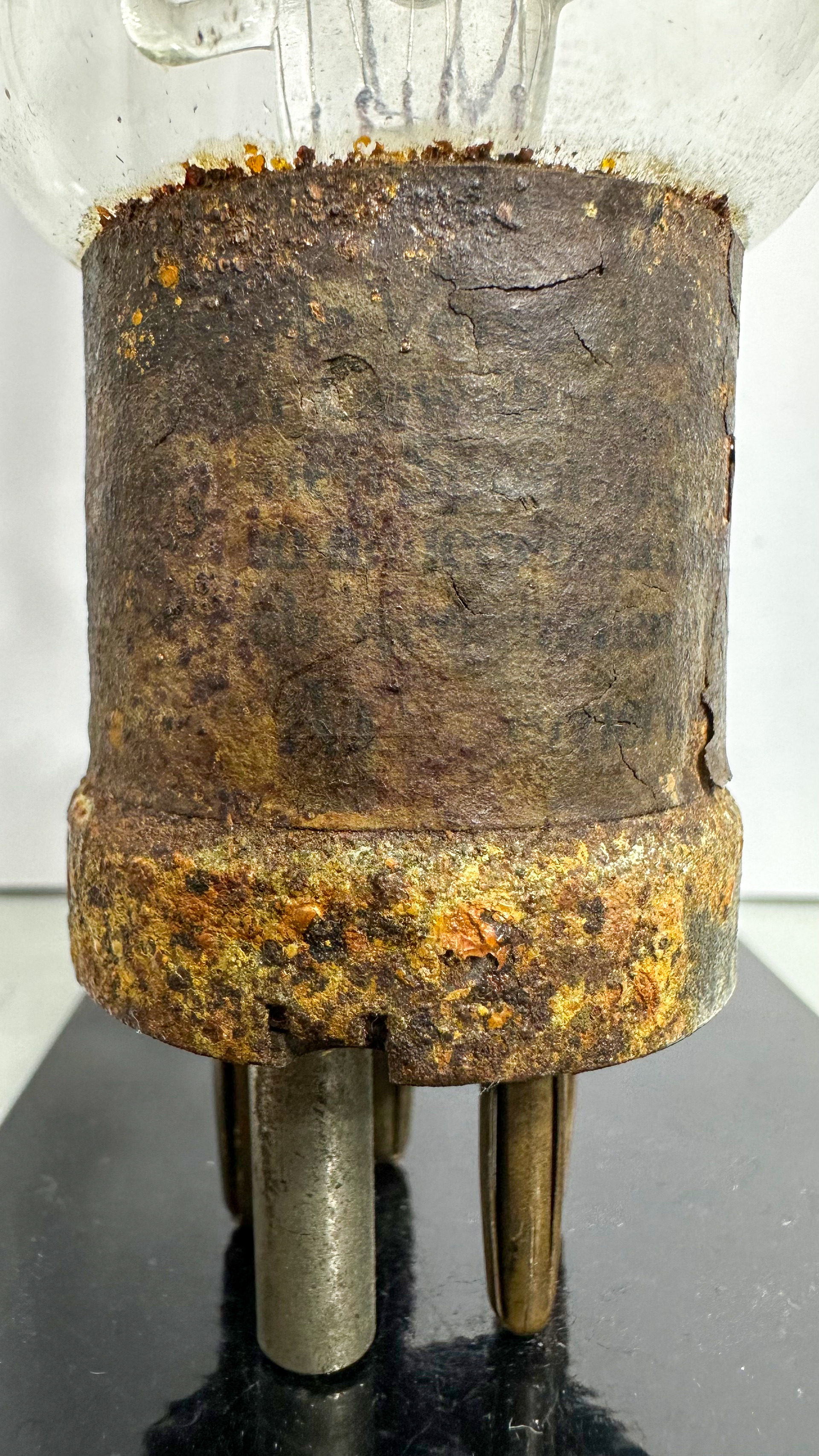

Röhren mit Sockel	→ Informationen zum Sockel: Telefunkensockel, 5pol. (4 Stifte, 1 Buchse) → Liste aller Röhren mit: Telefunkensockel, 5pol. (4 Stifte, 1 Buchse)
Informationen Röhrentyp	Die Poströhre → R von Siemens, entwickelt 1922 für Multiplex Telegrafensysteme.

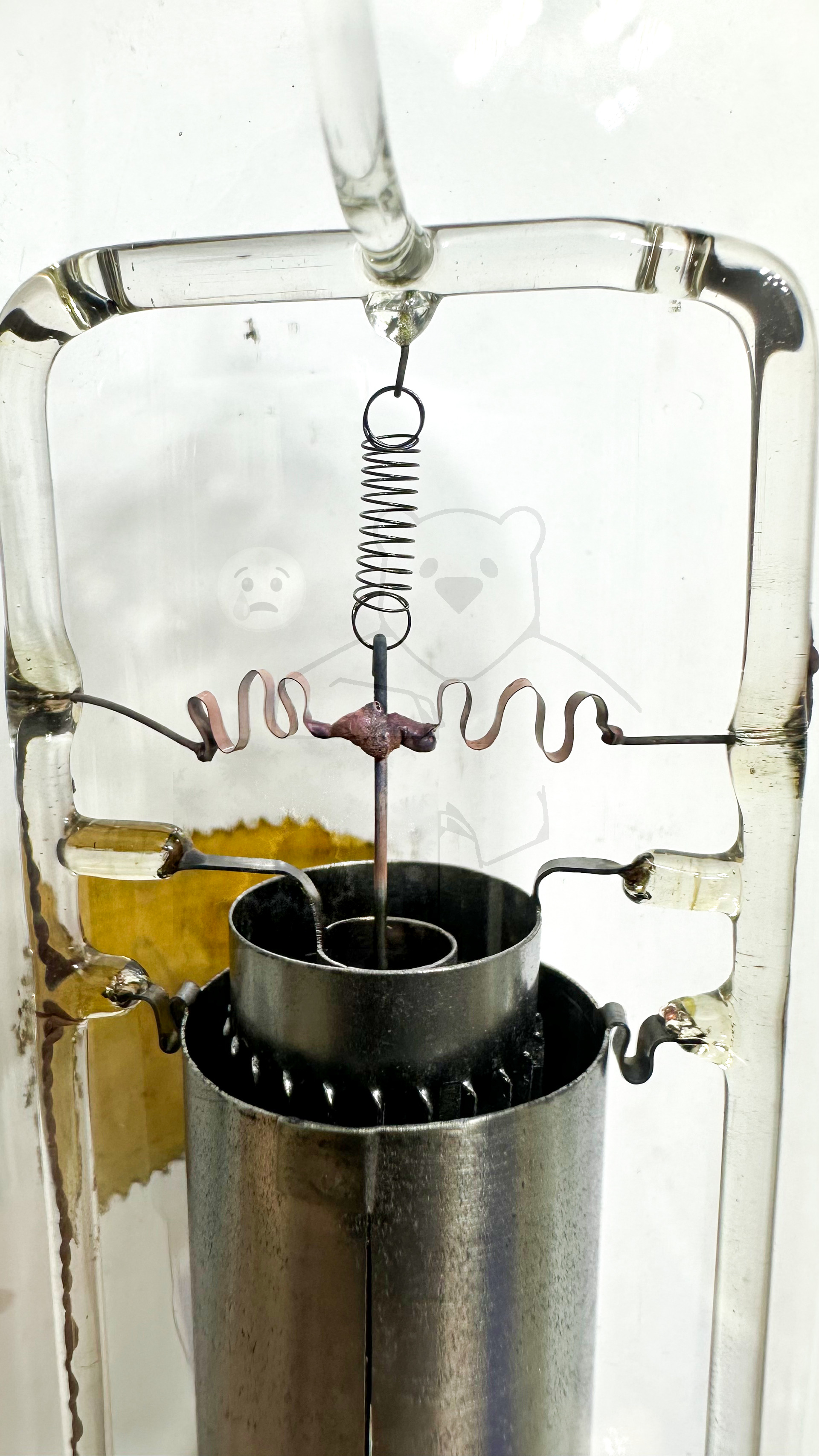

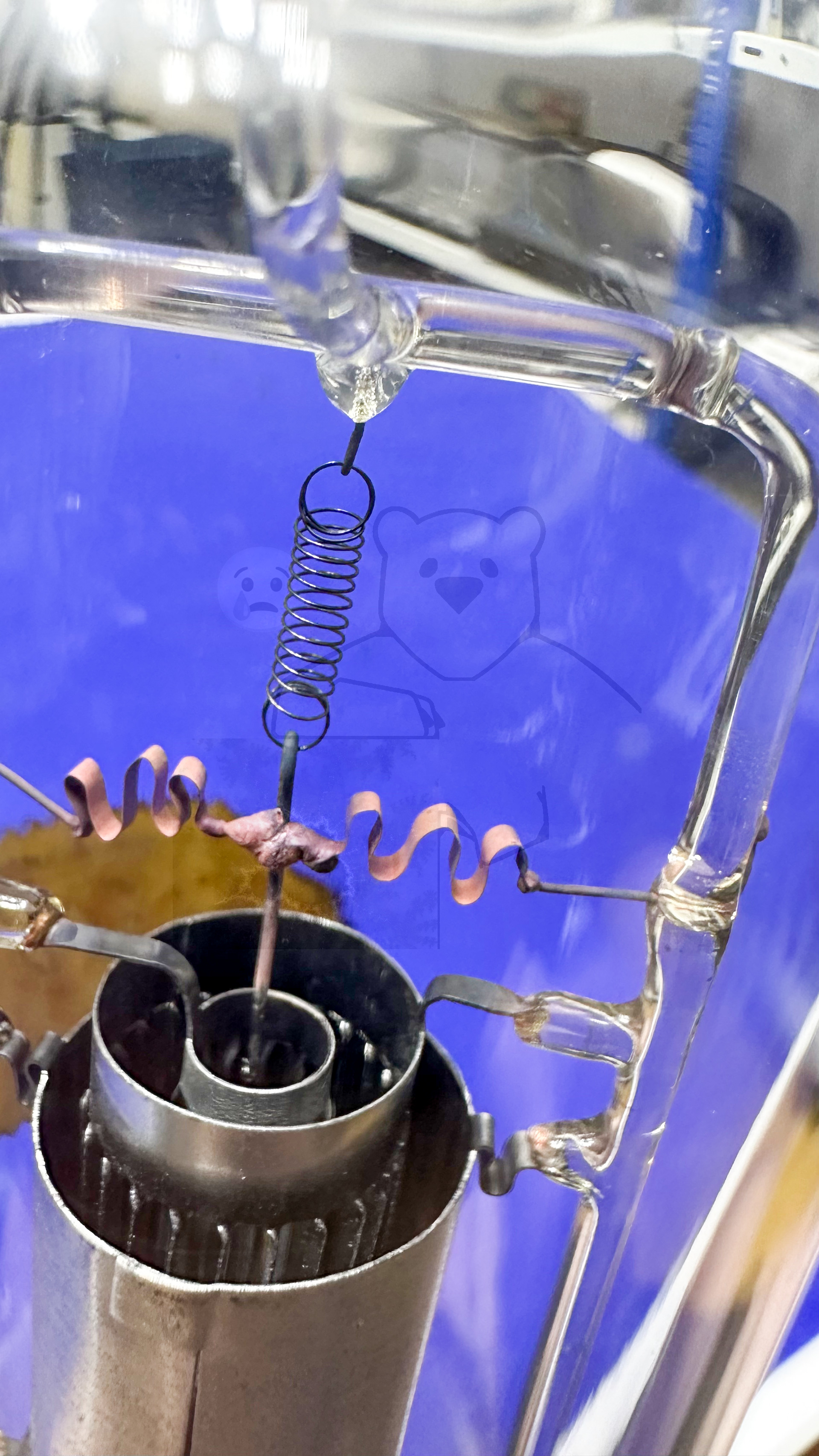

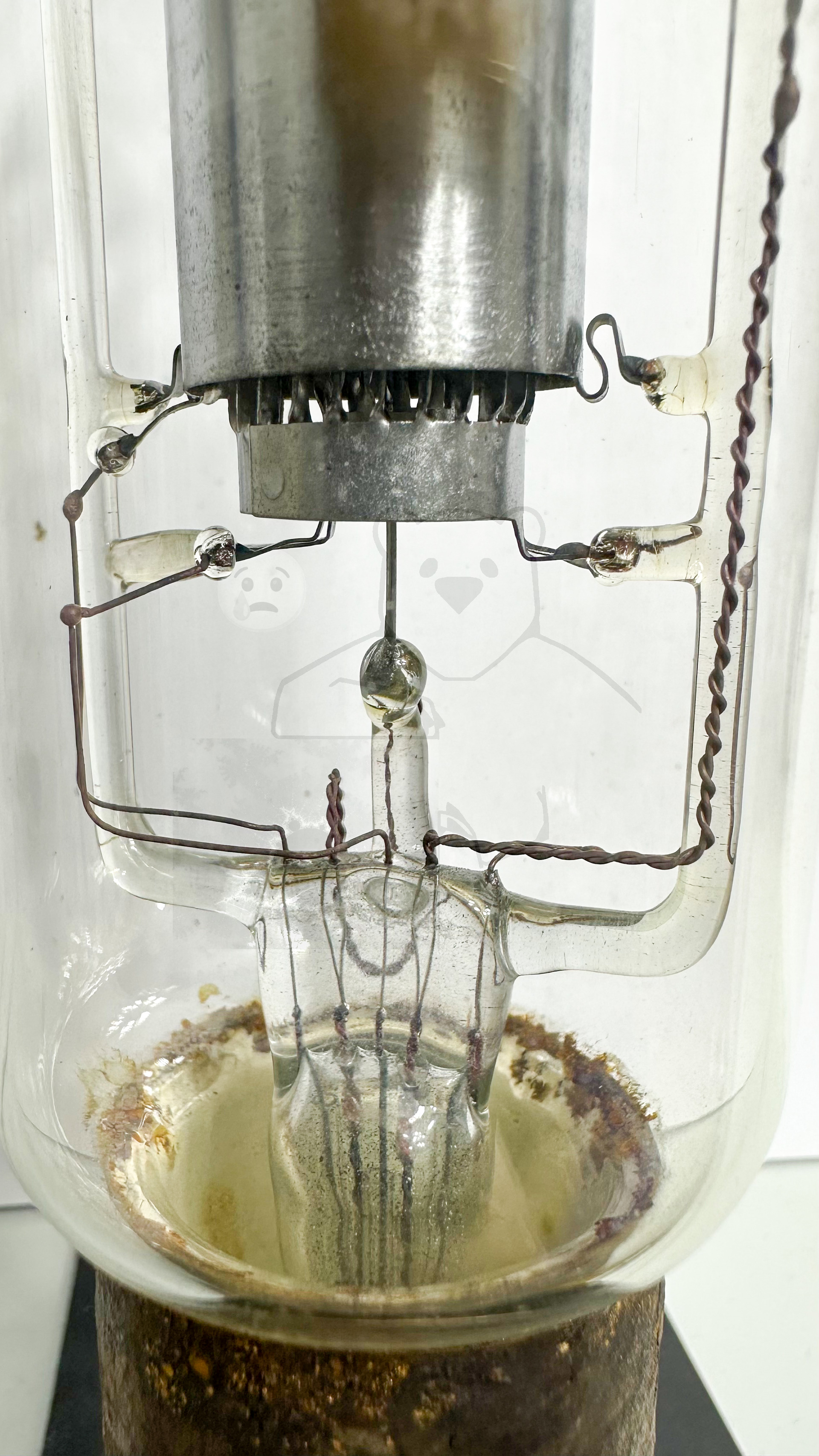

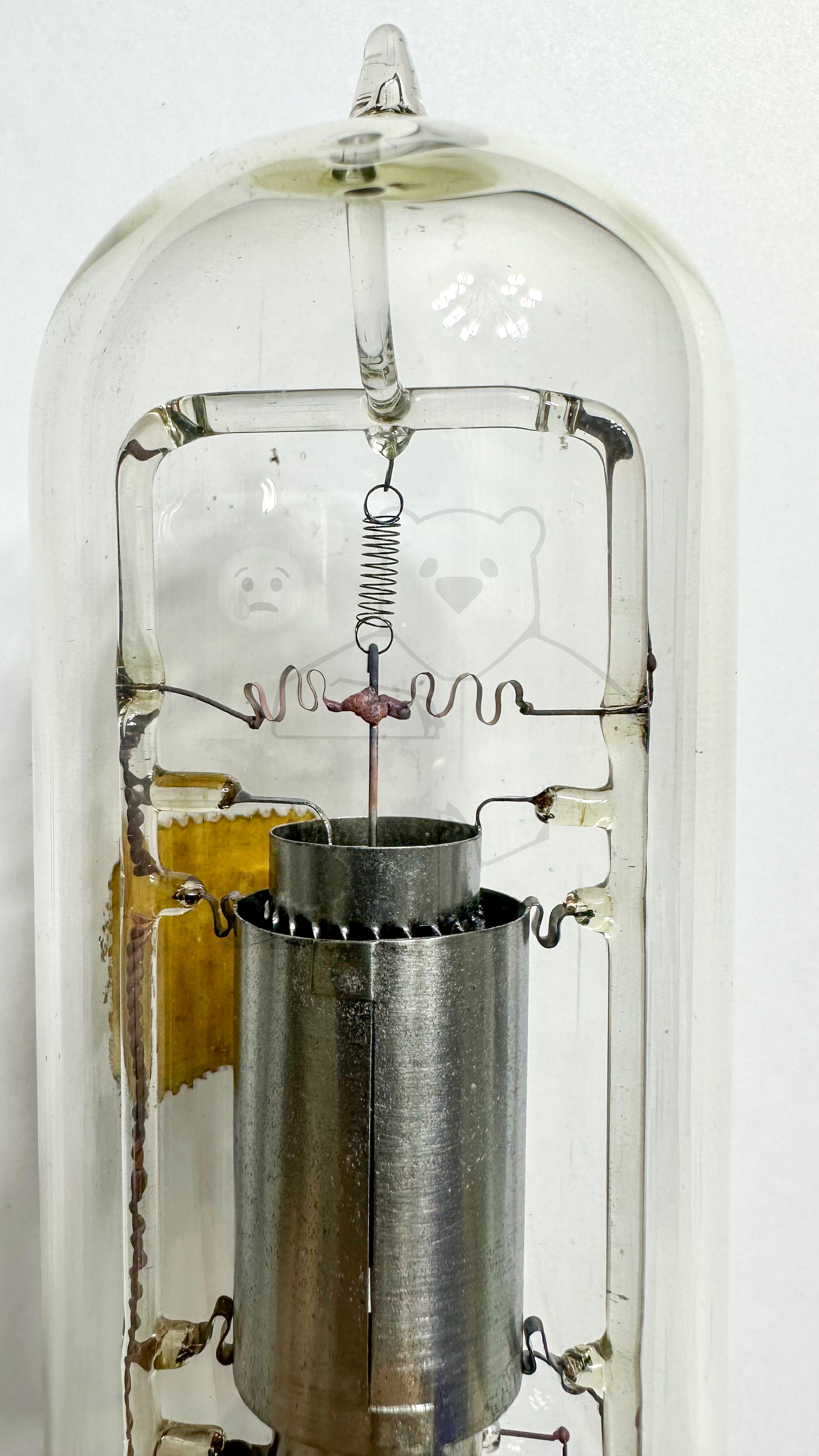

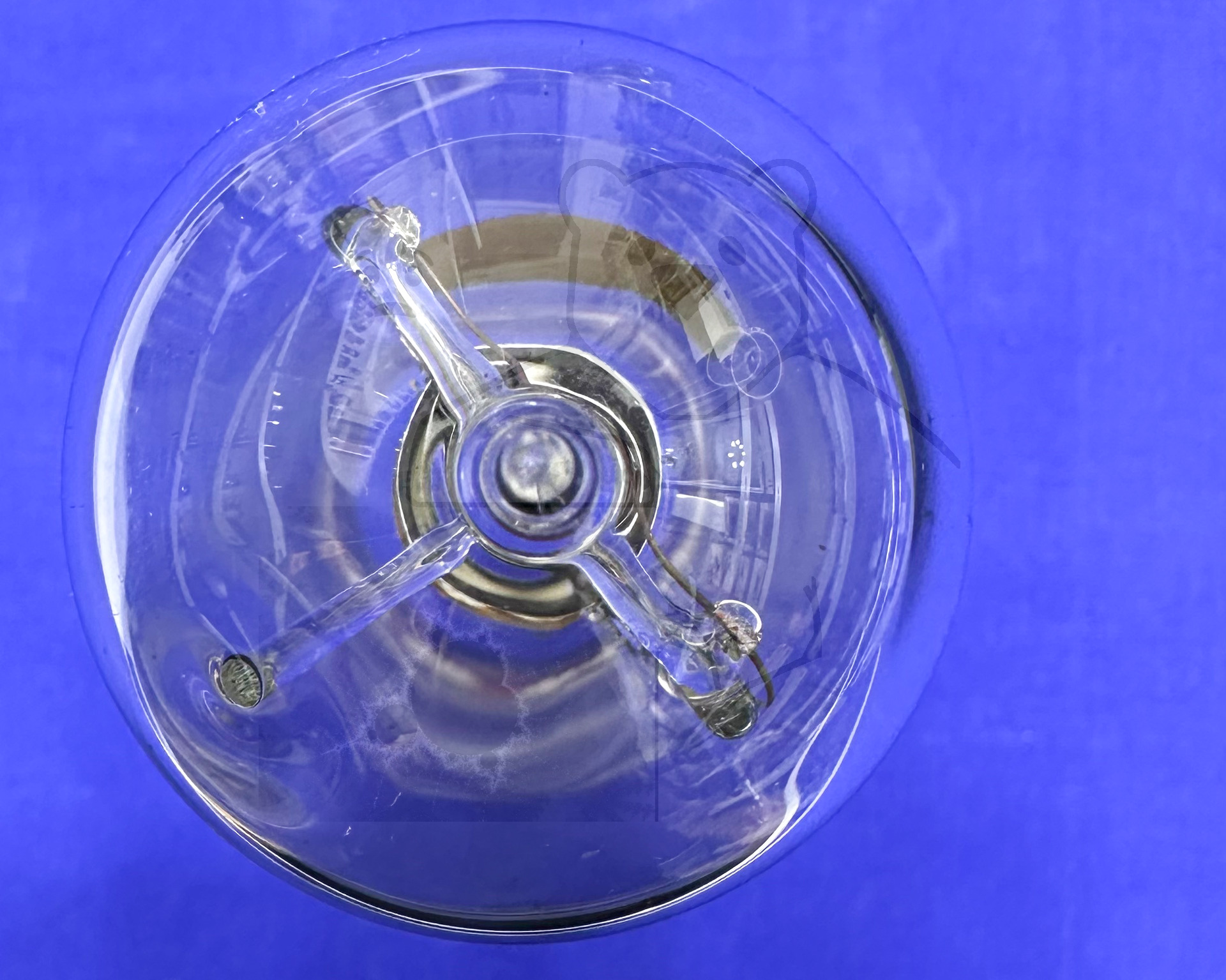

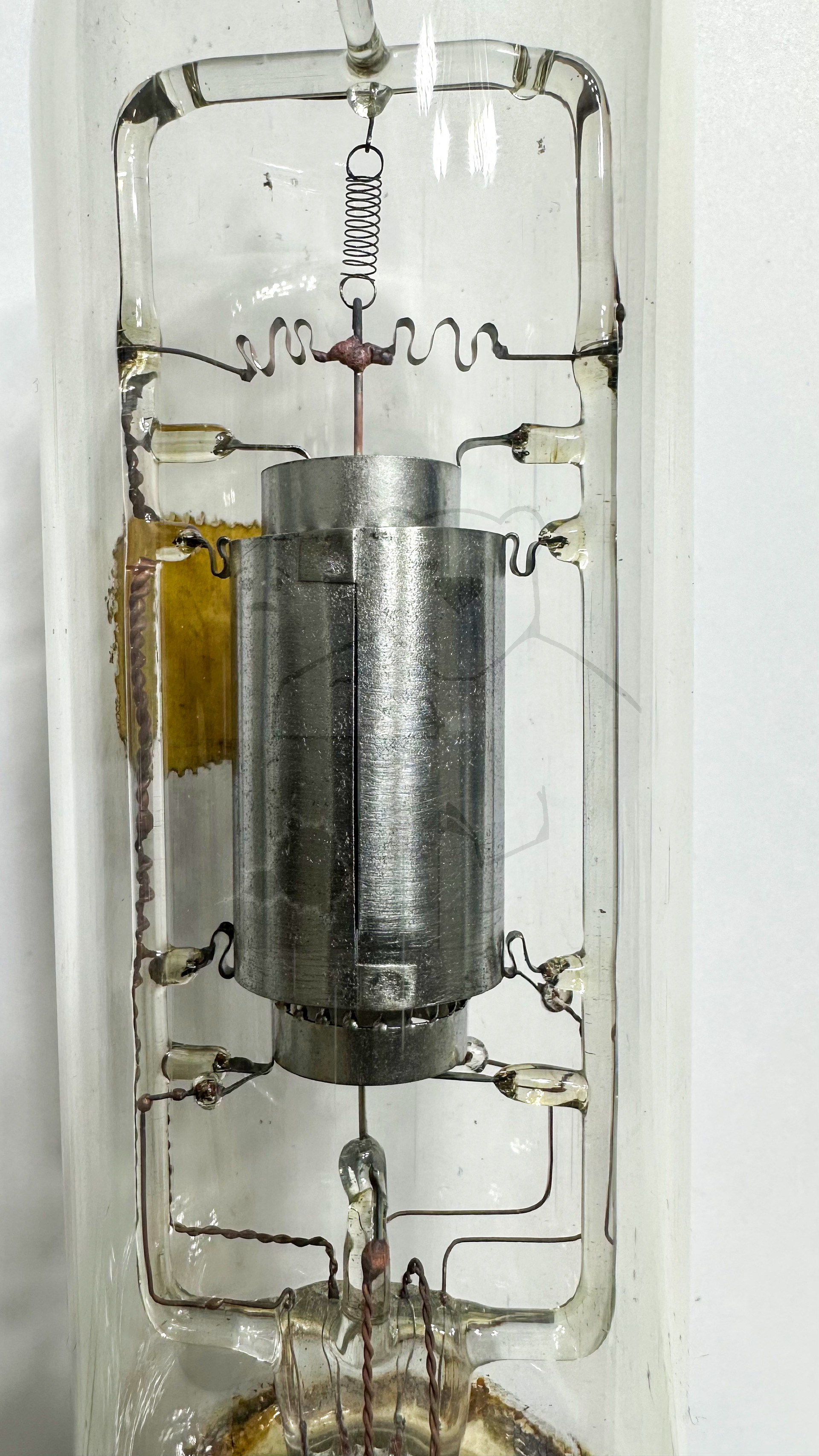

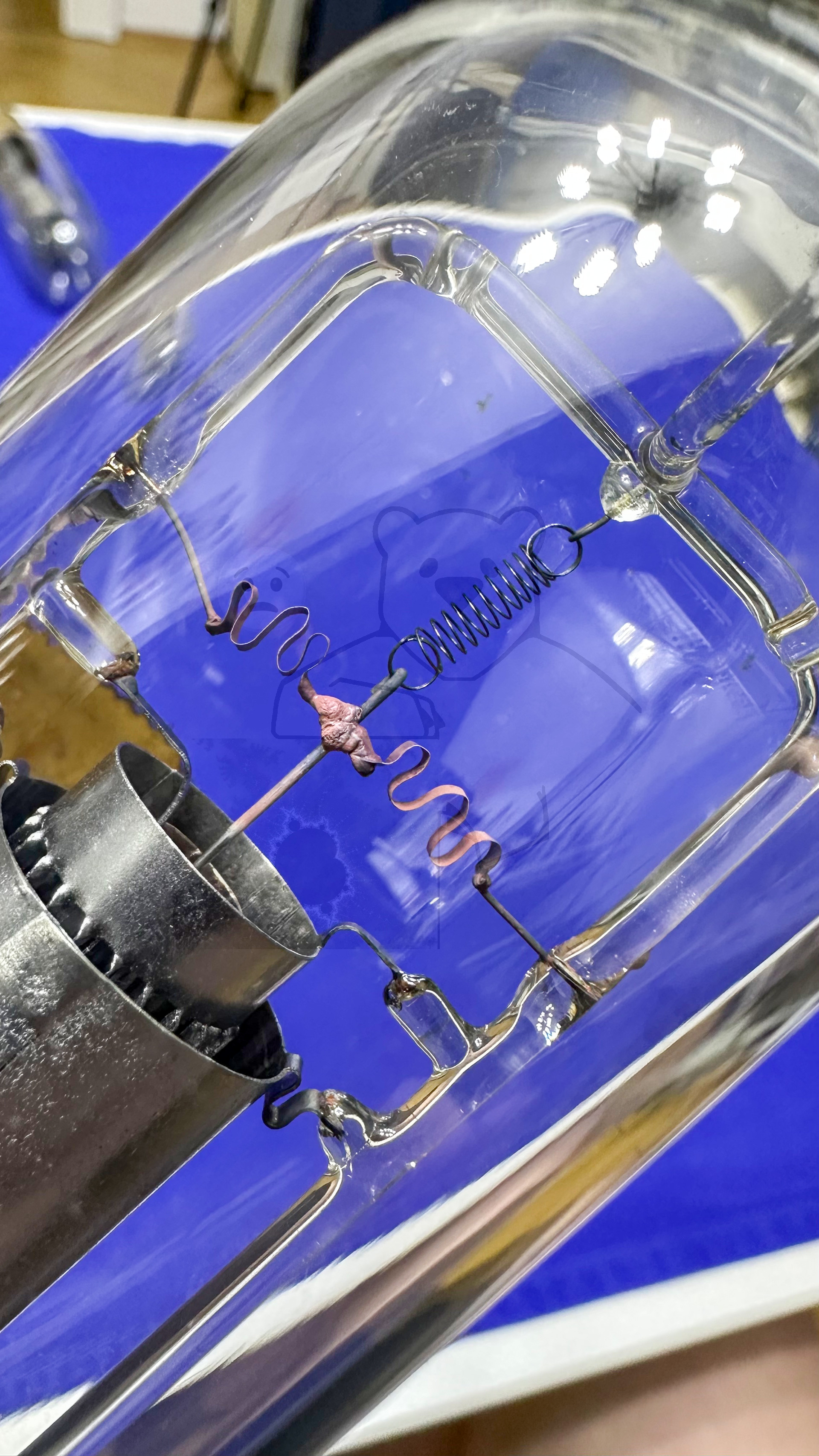

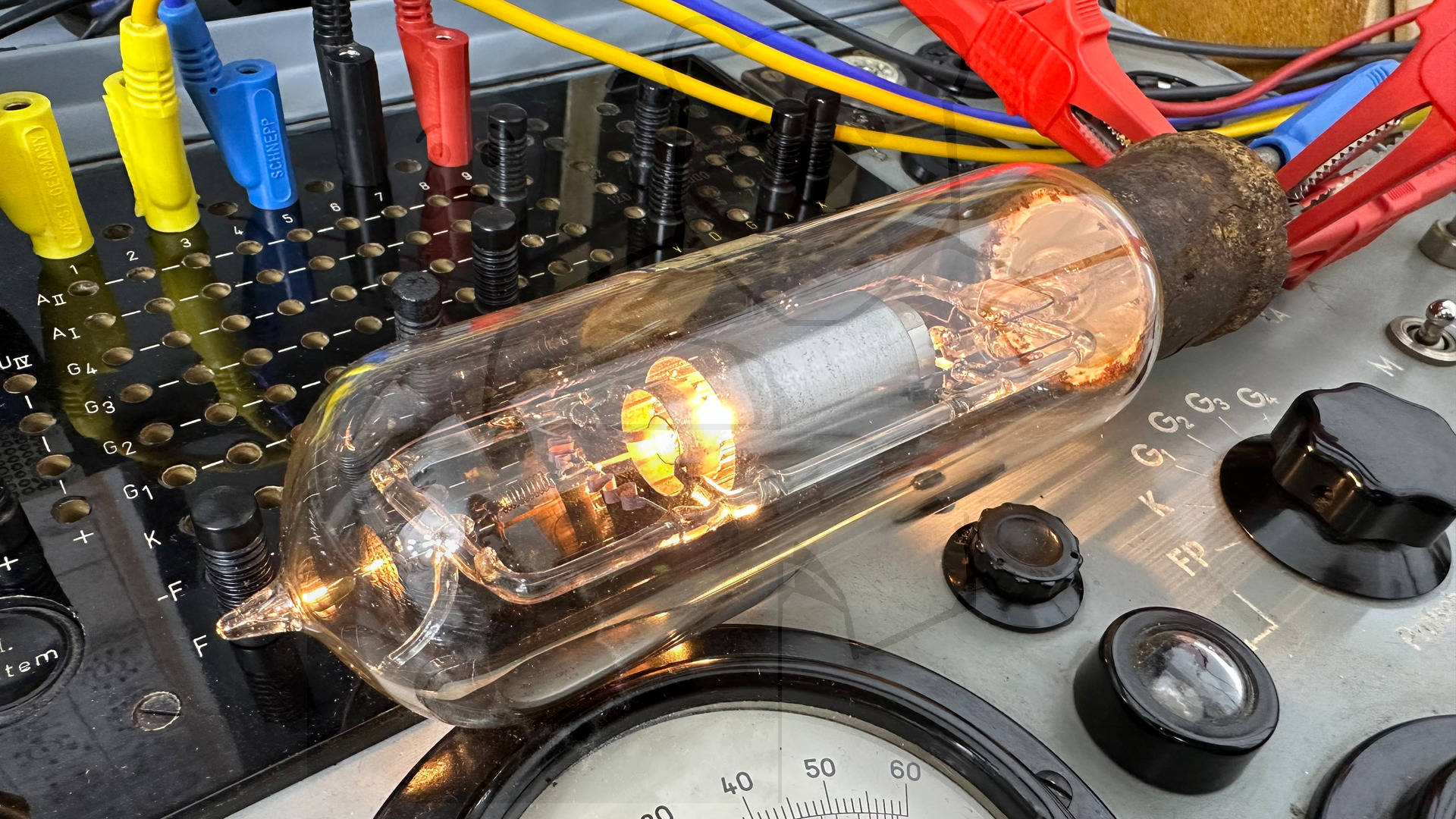

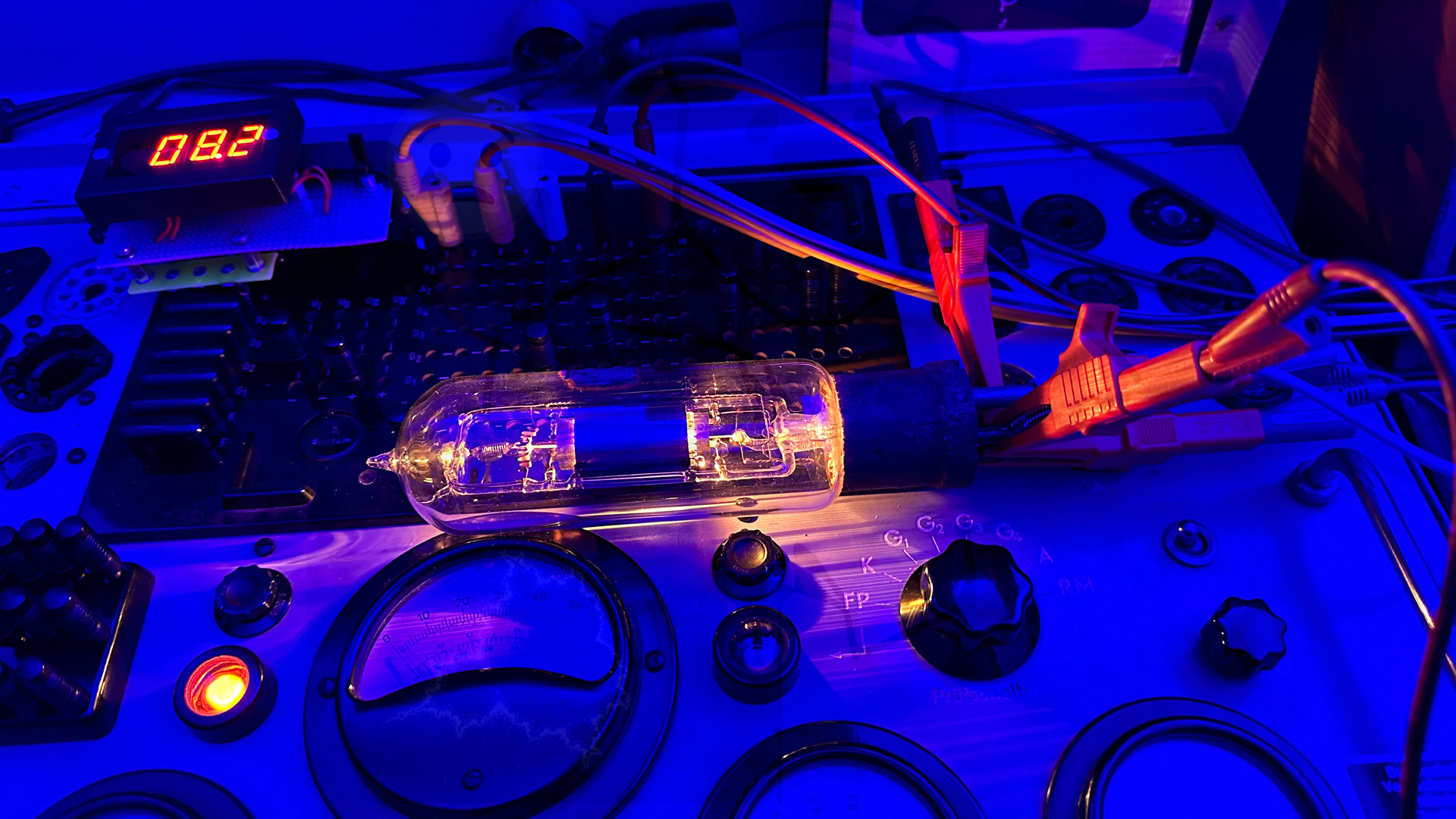

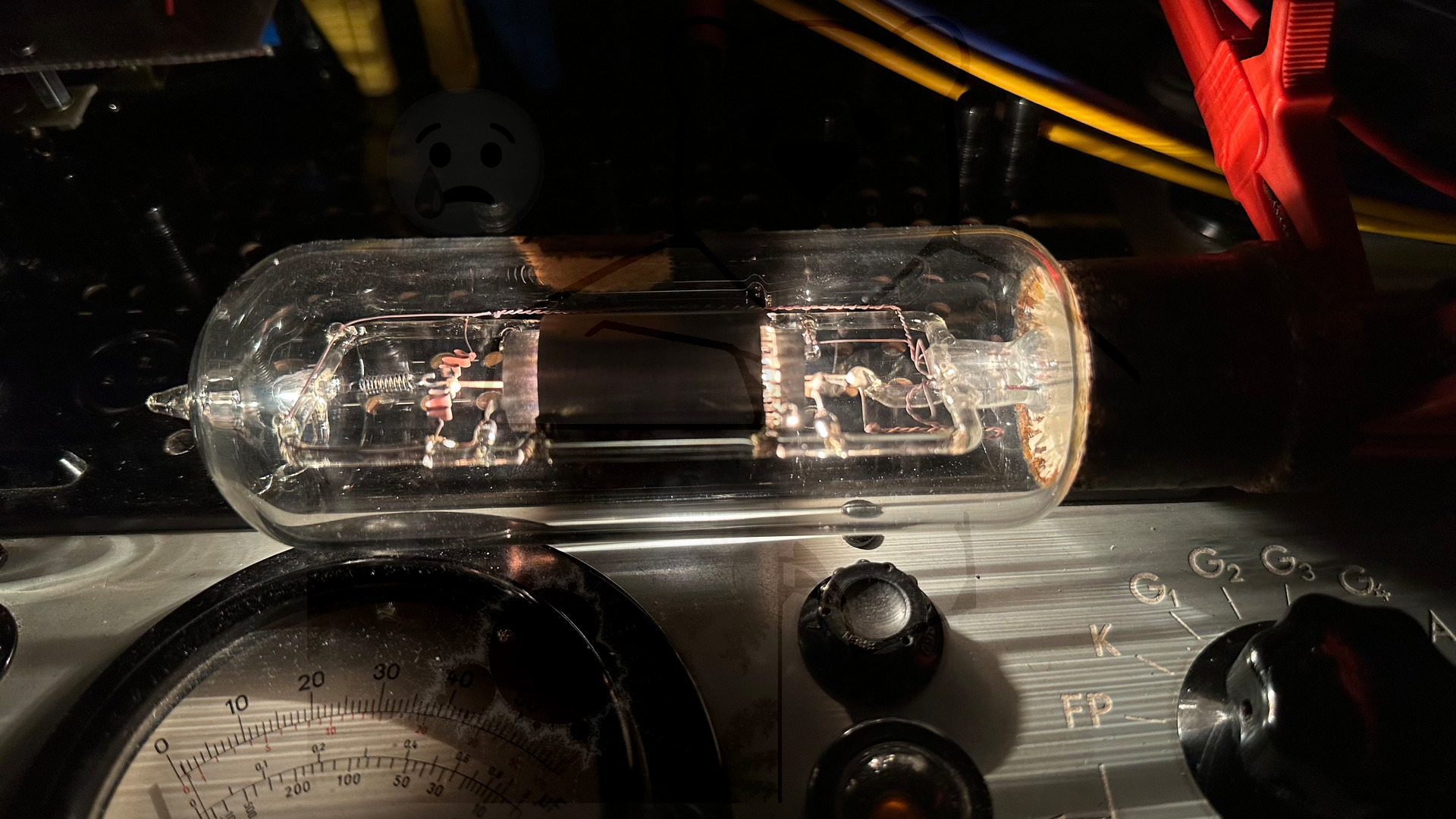

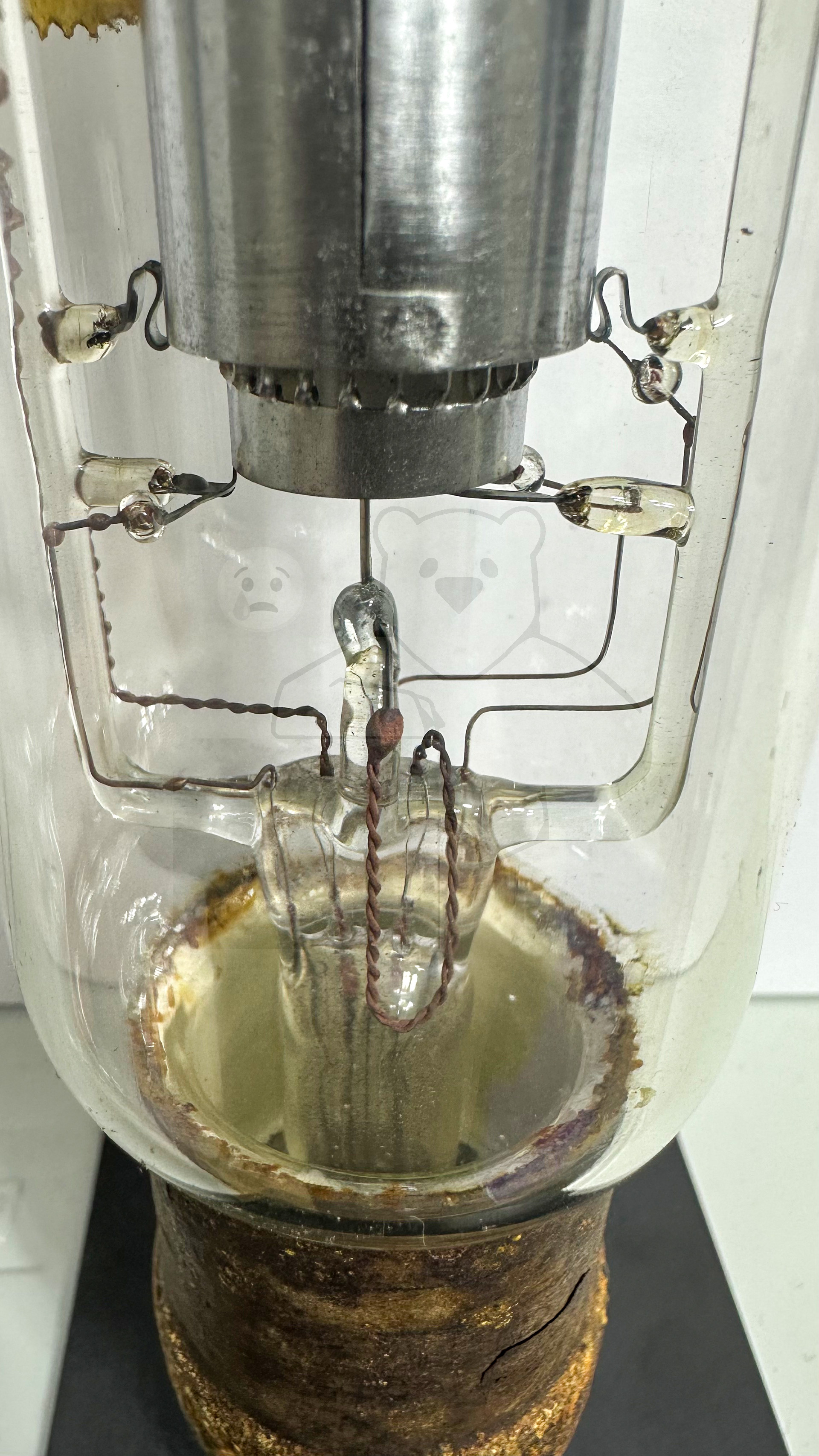

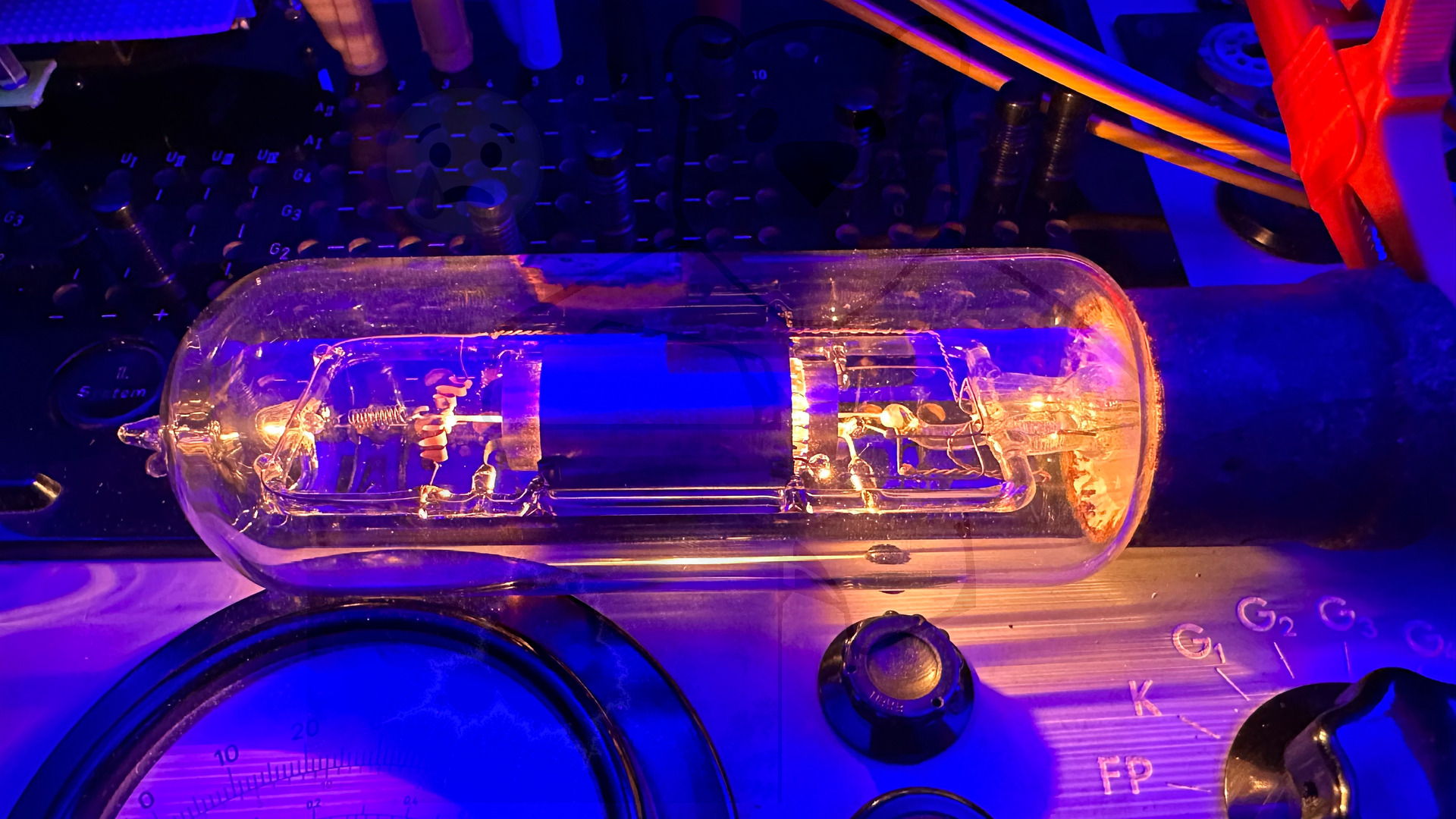

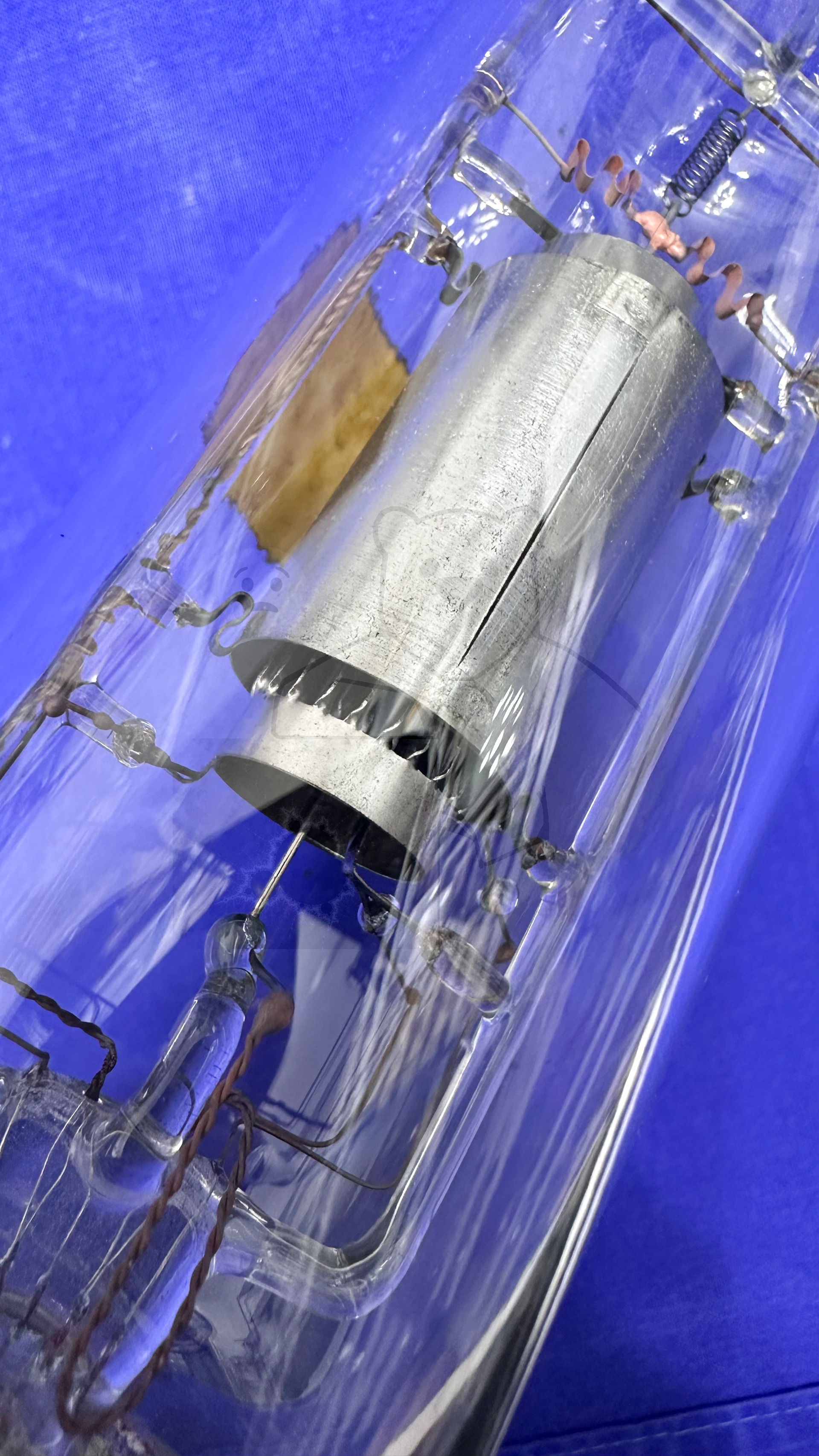

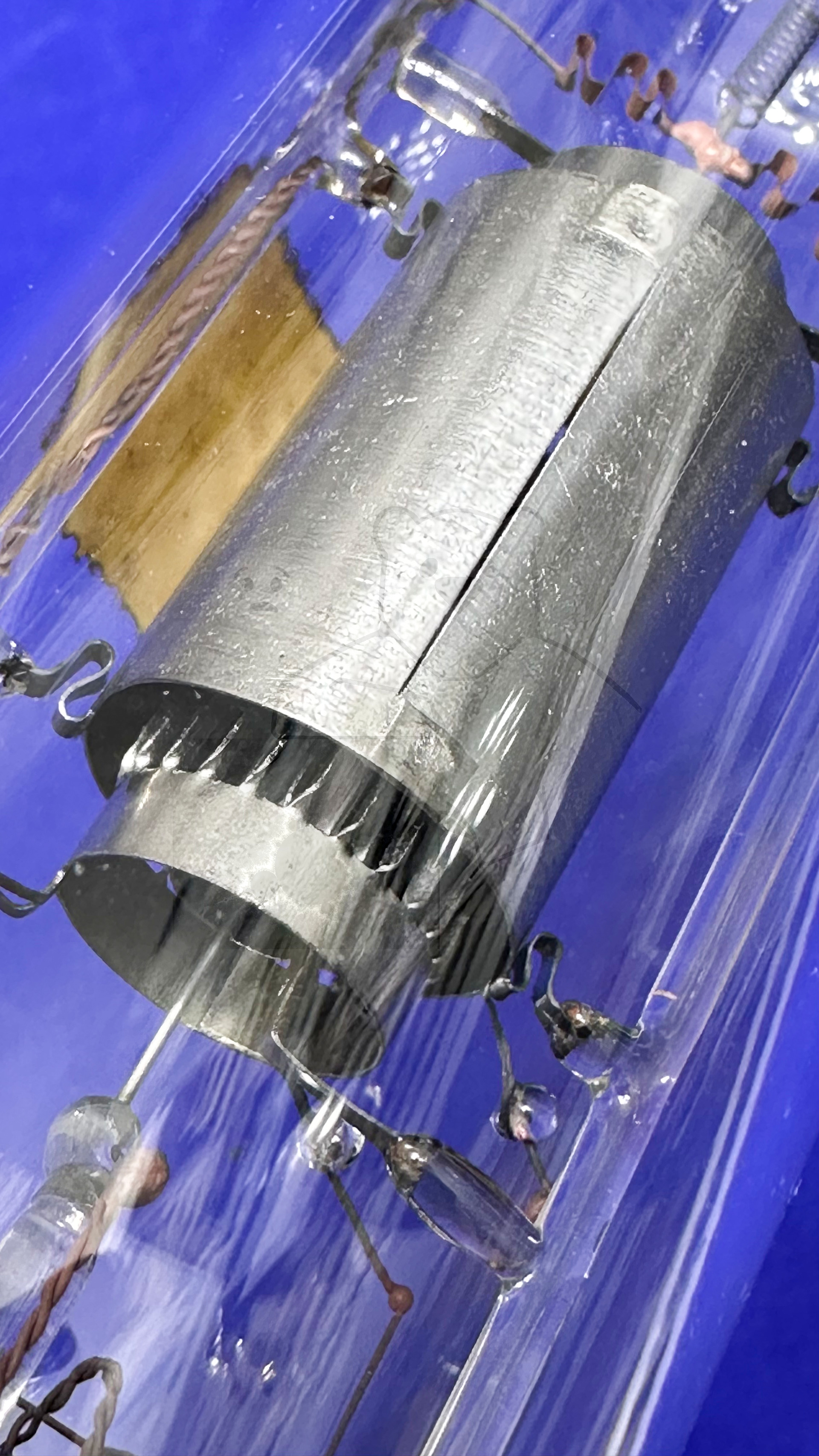

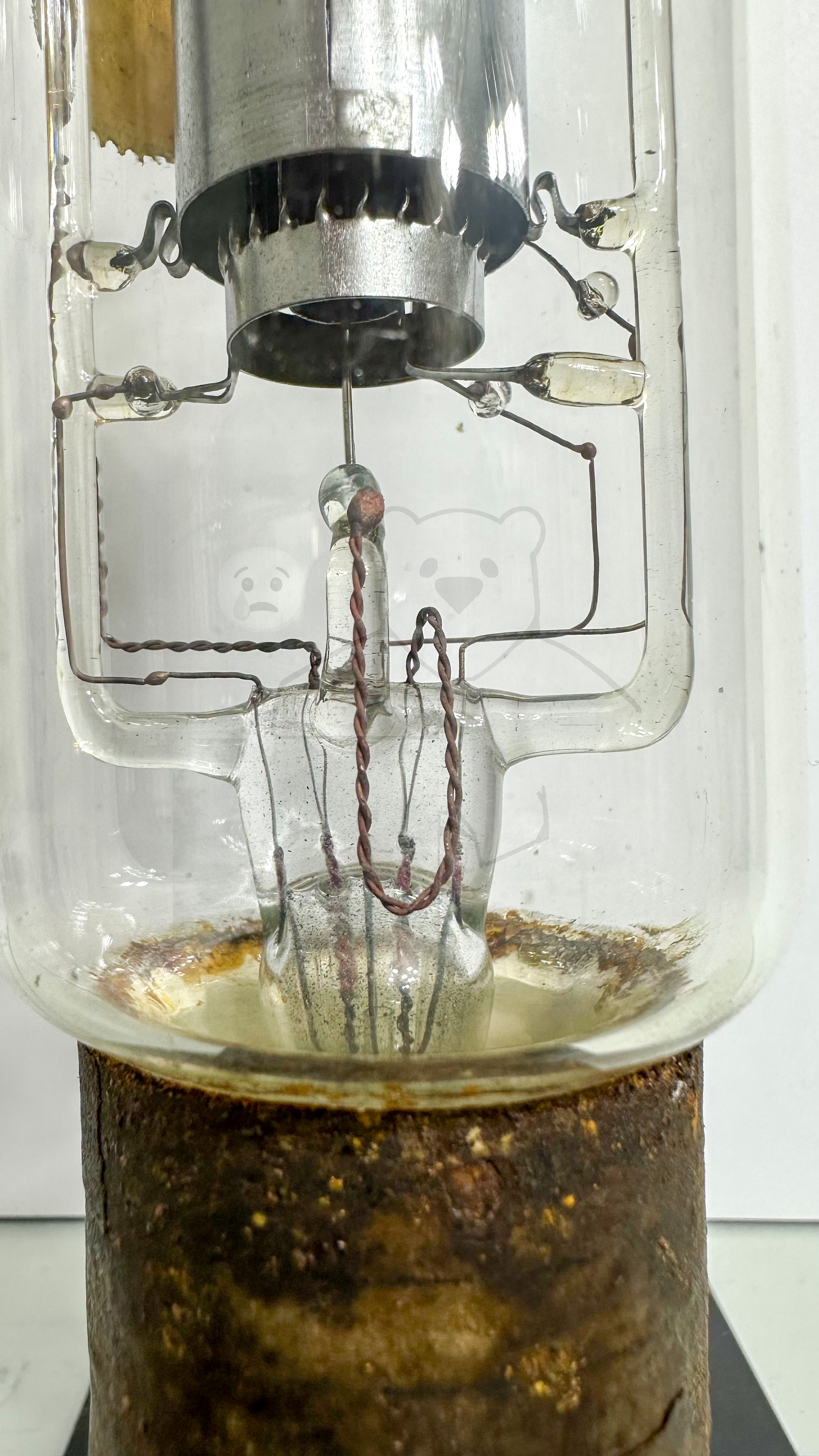

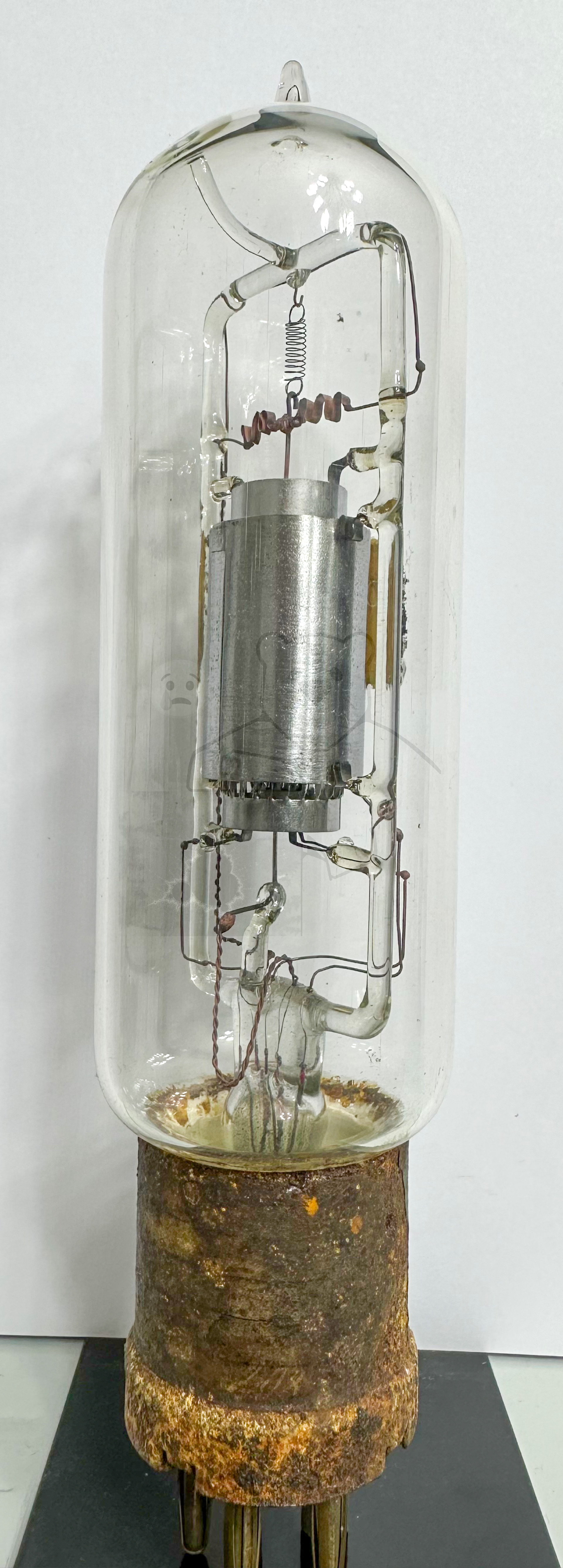

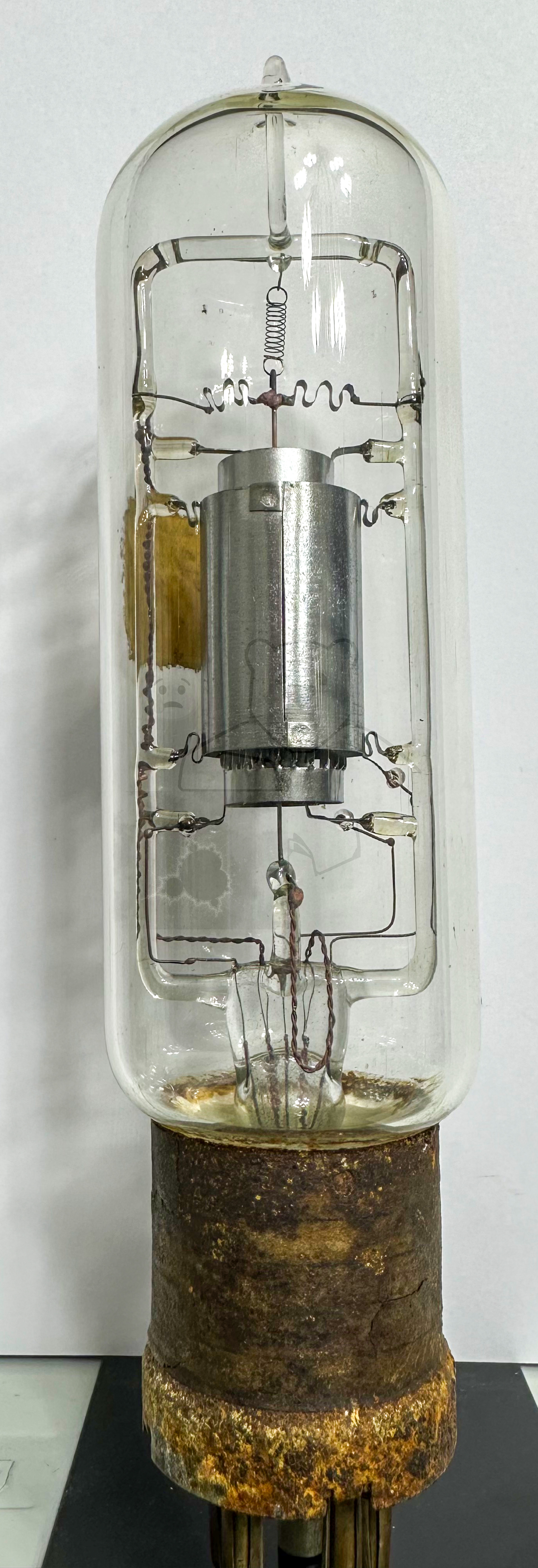

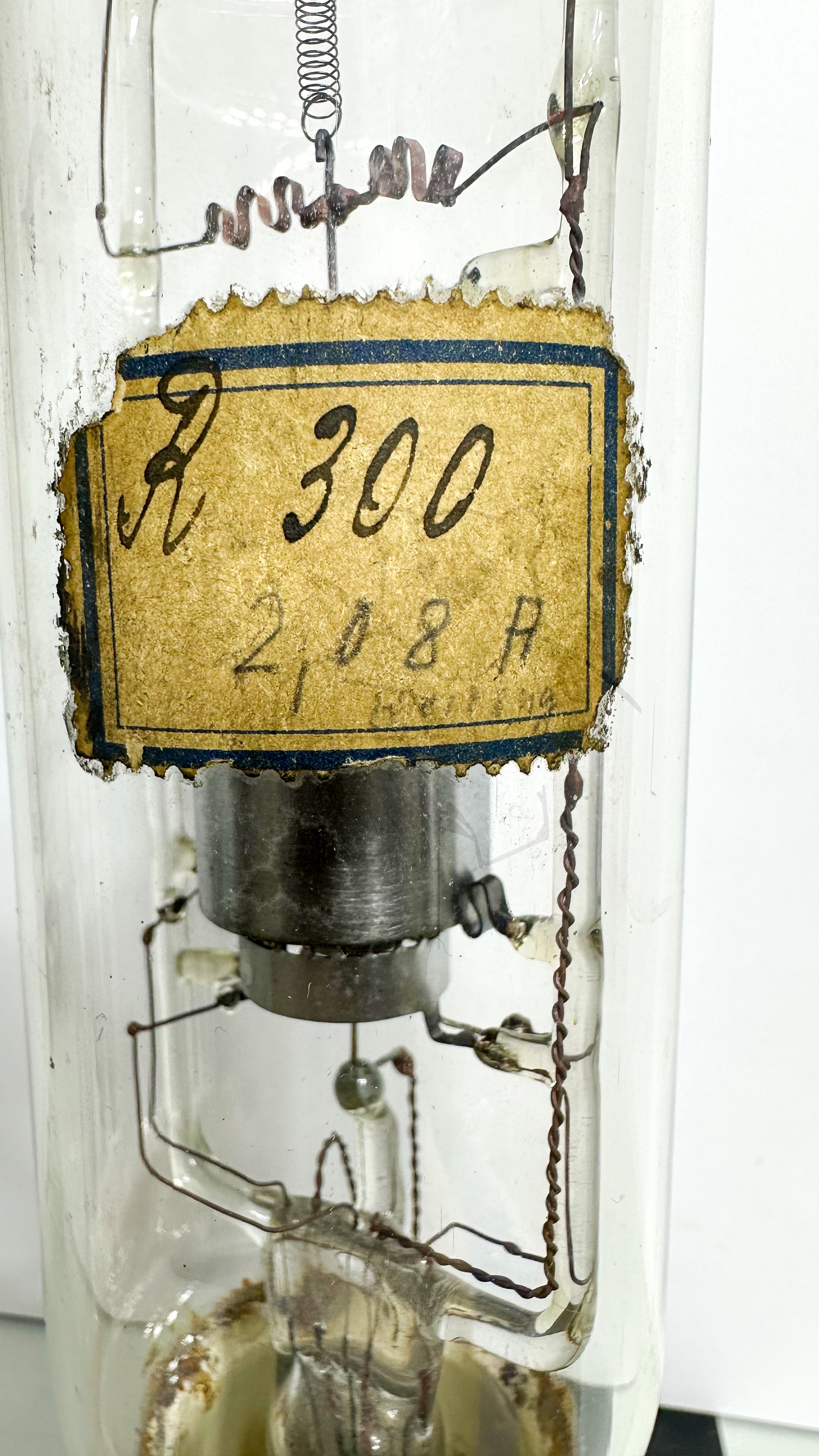

Informationen	Handschriftlich: R 300, 2,08 Amp.
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung

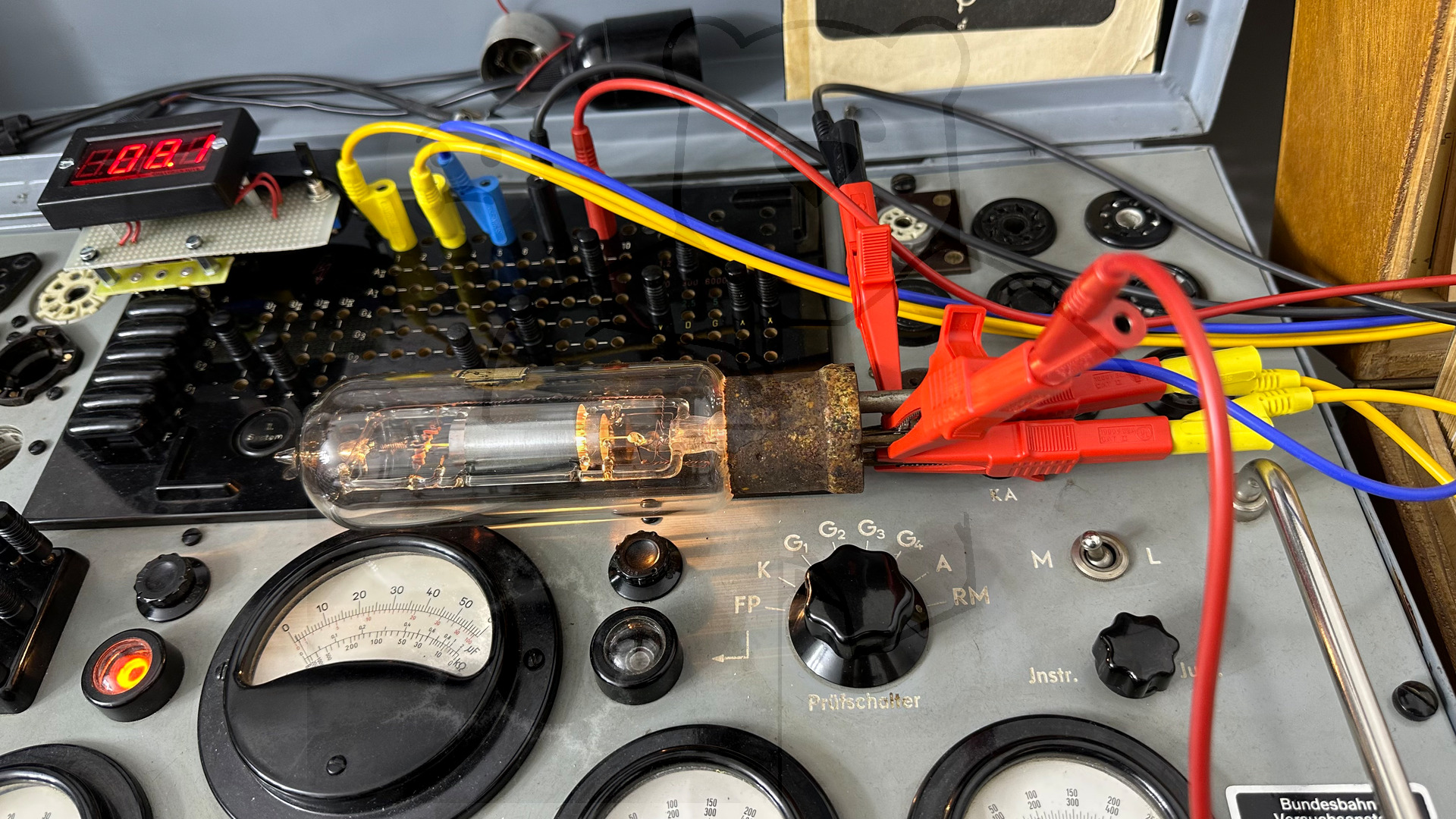

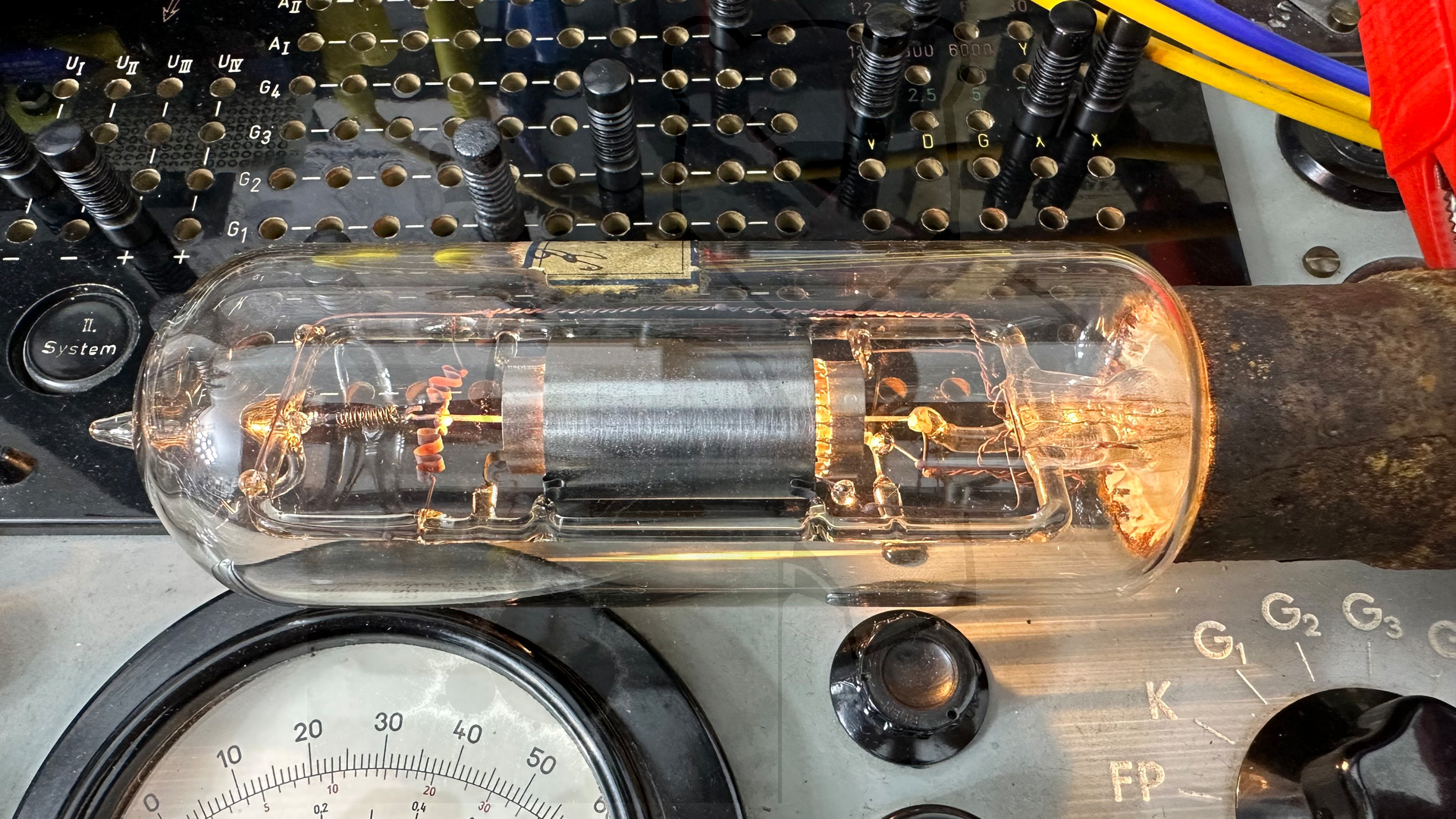

Getestet	Getestet auf Neuberger 370/1
Hoheitszeichen
Letzte Änderung
Lager	L20b

🔎 Beschreibung der Systeme für die Röhre: R

	System 1
Kathode	3
Gitter 1	2
Gitter 2	1
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Endtetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der R

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu R

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/Szd-sxvMDws (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: R
Datenblatt R (Philips).pdf (46 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
