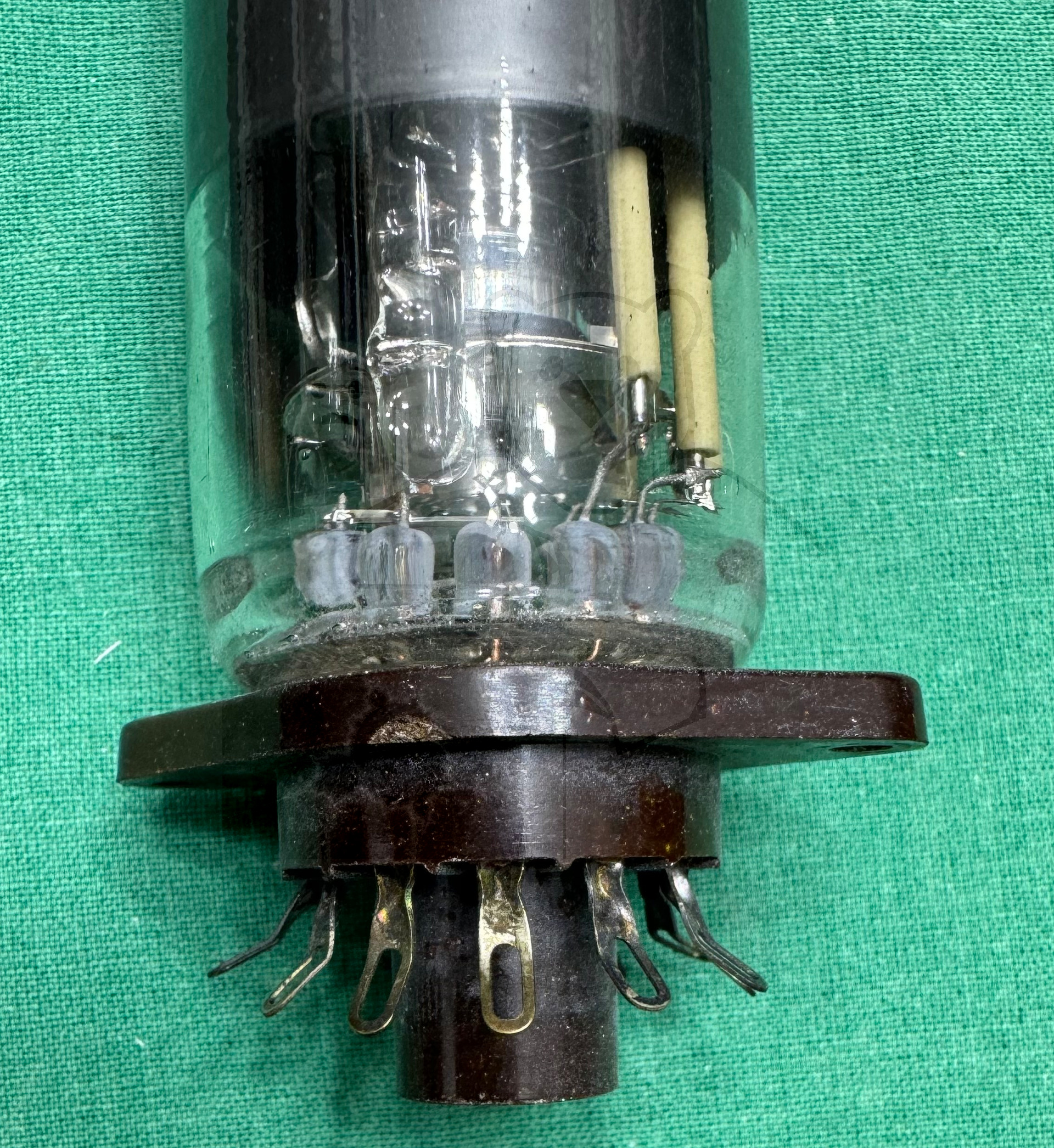

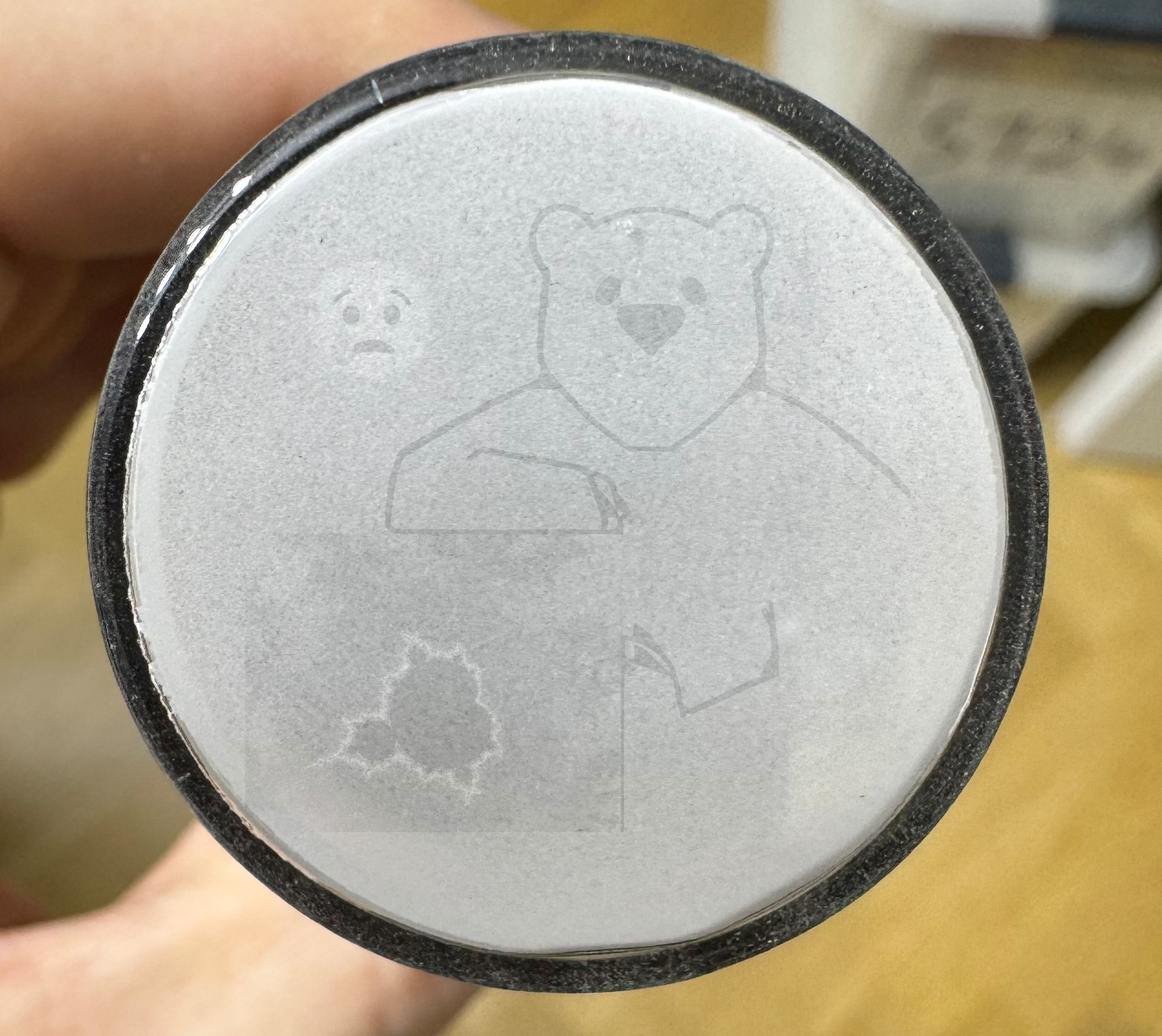

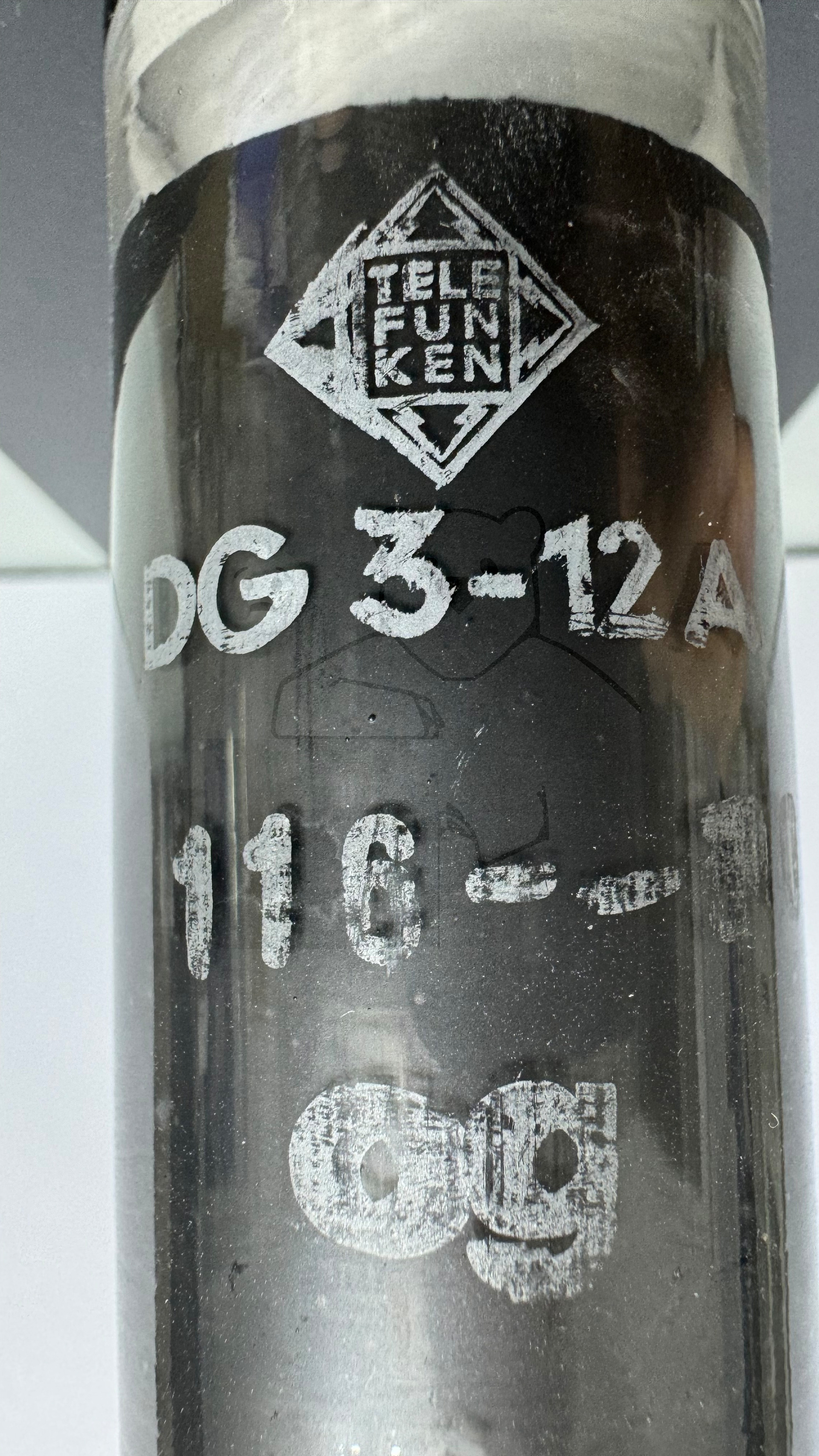

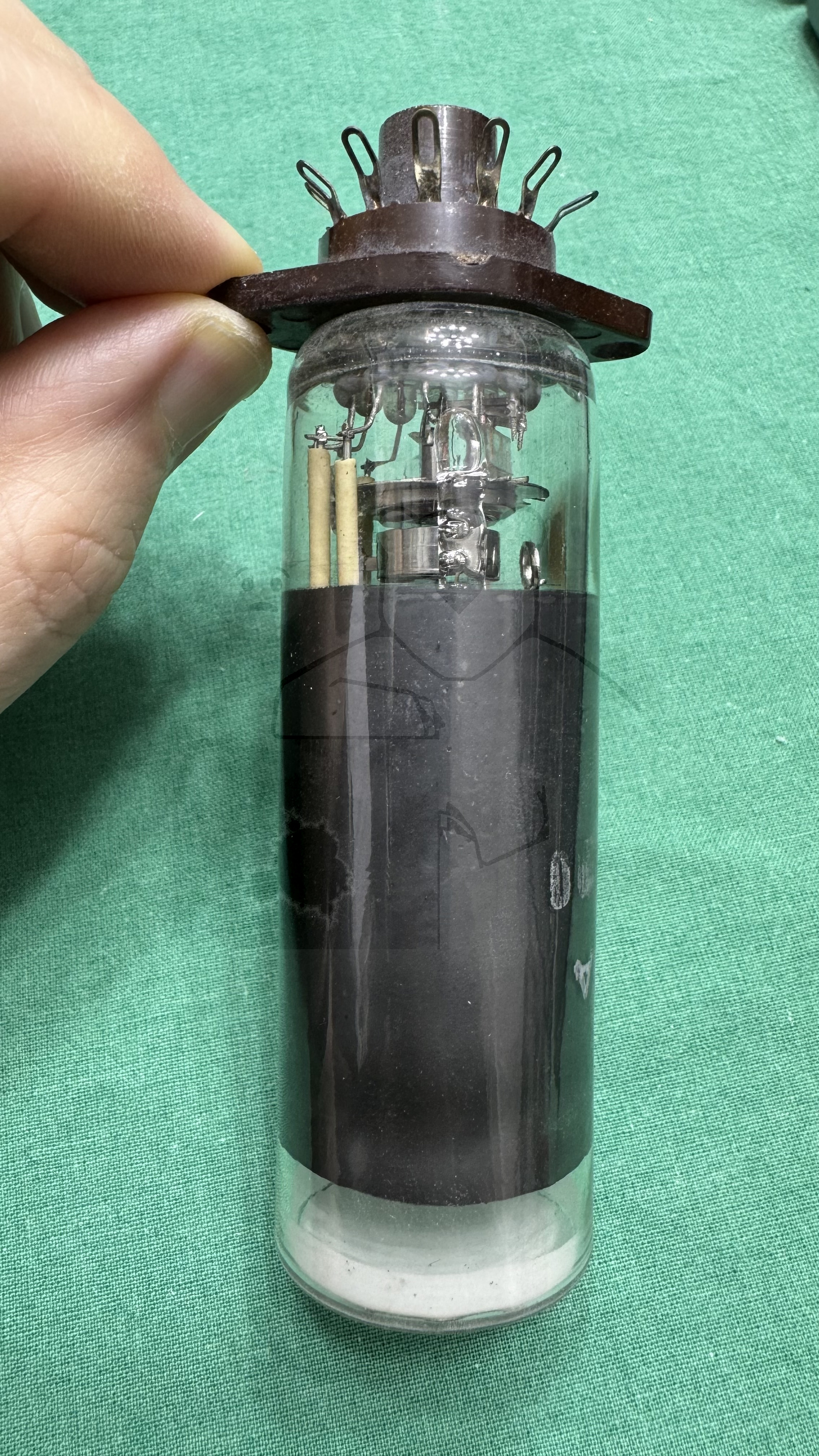

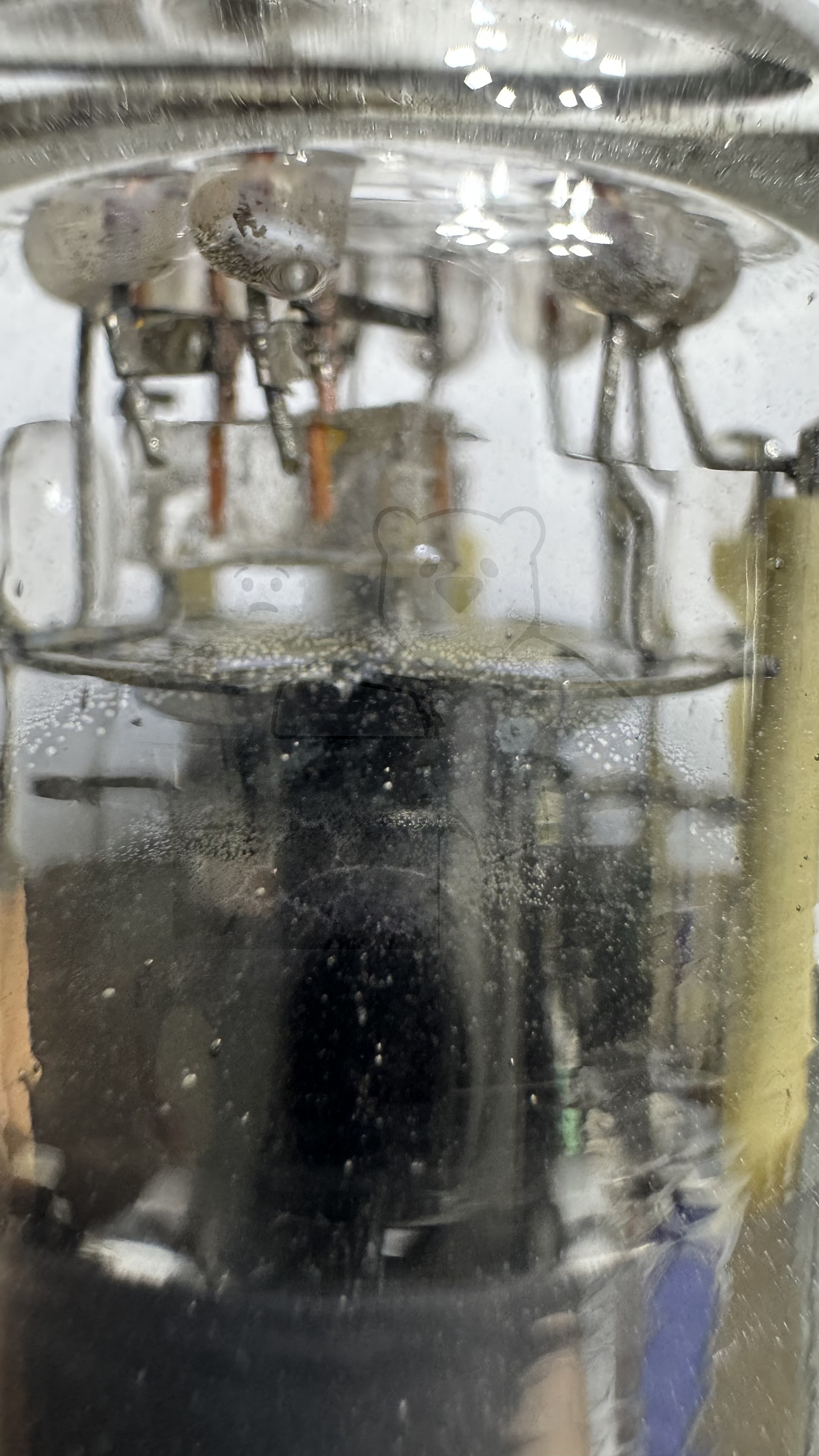

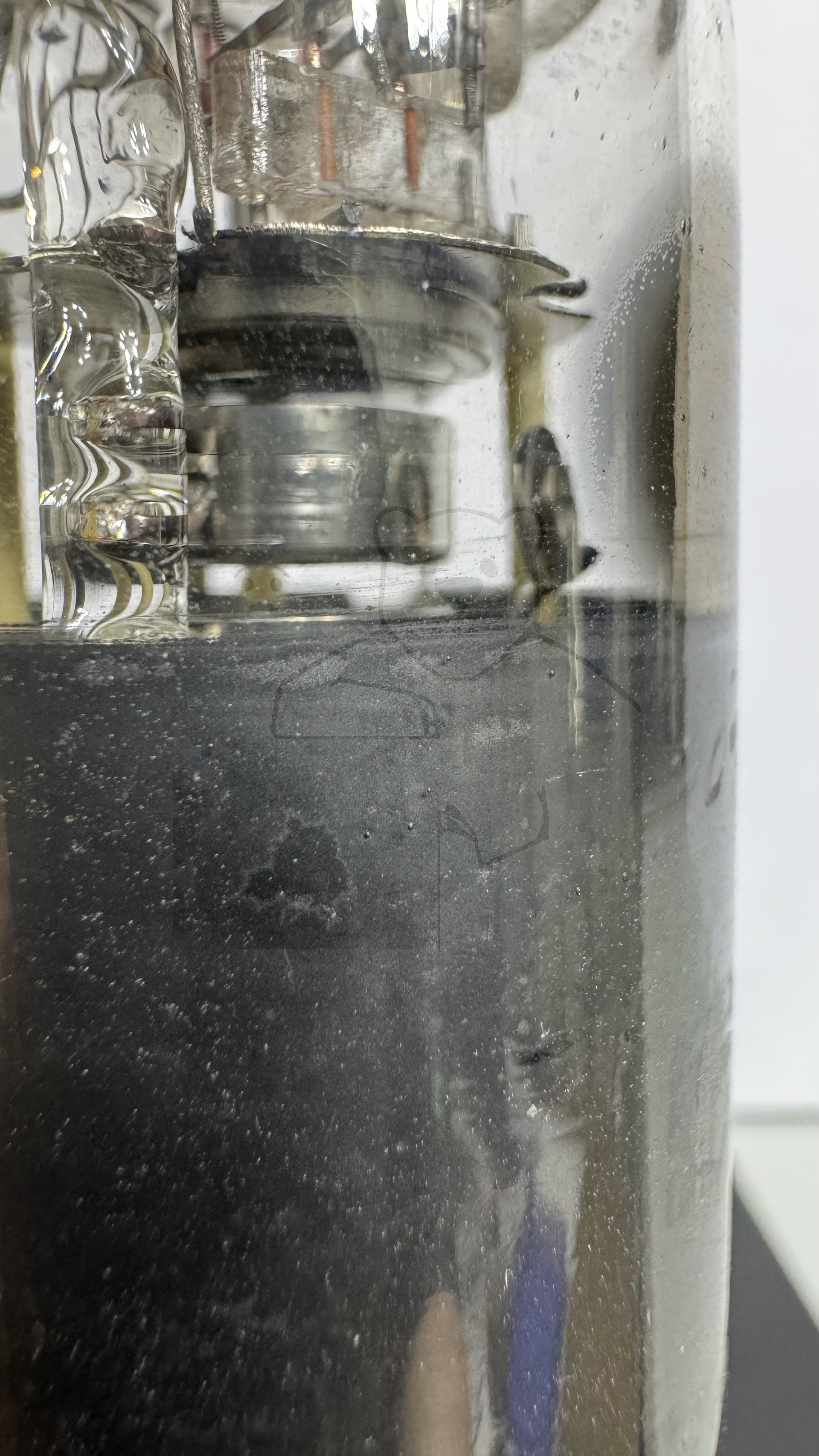

Daten und Bilder der Röhre: DG3-12A

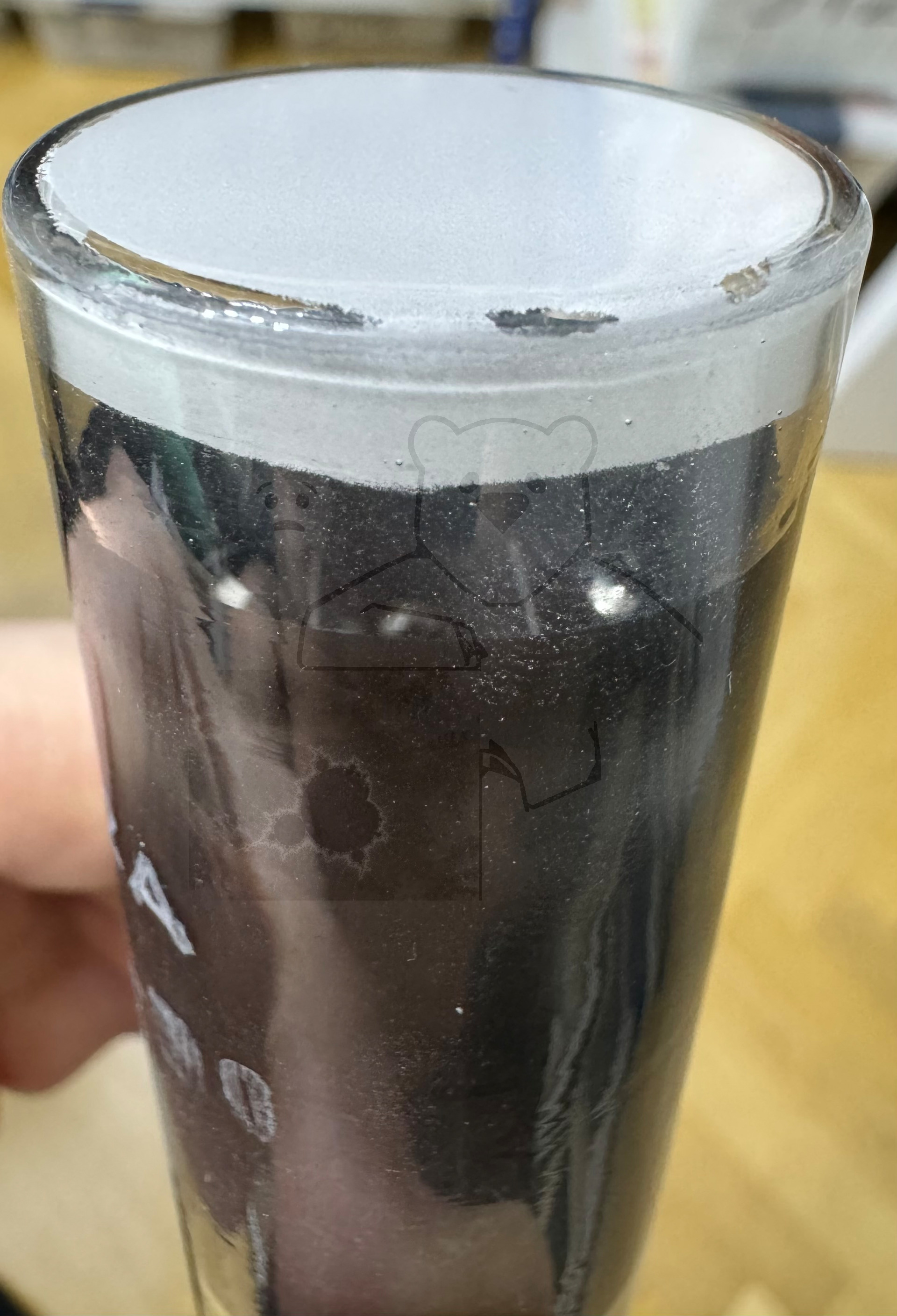

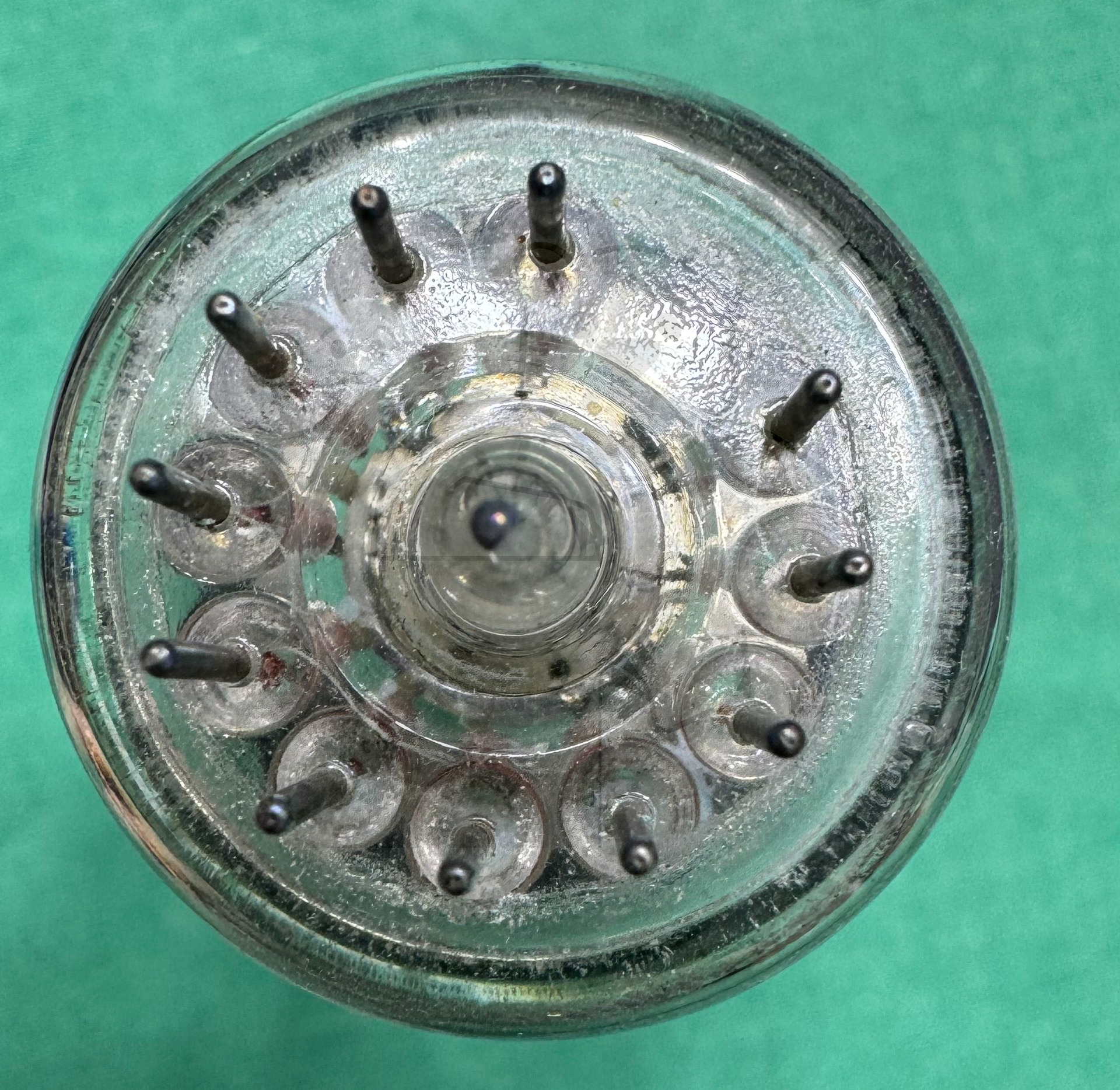

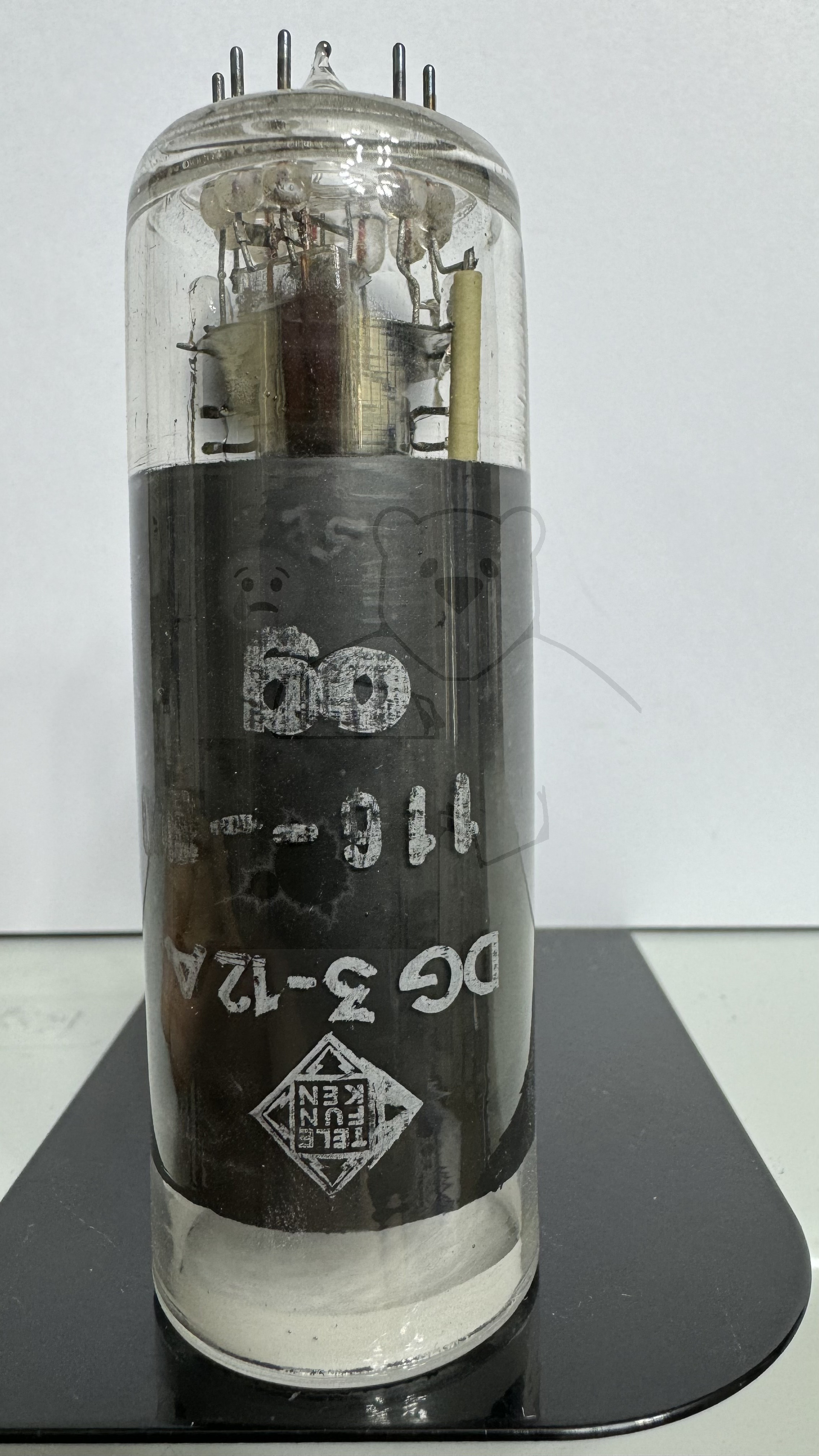

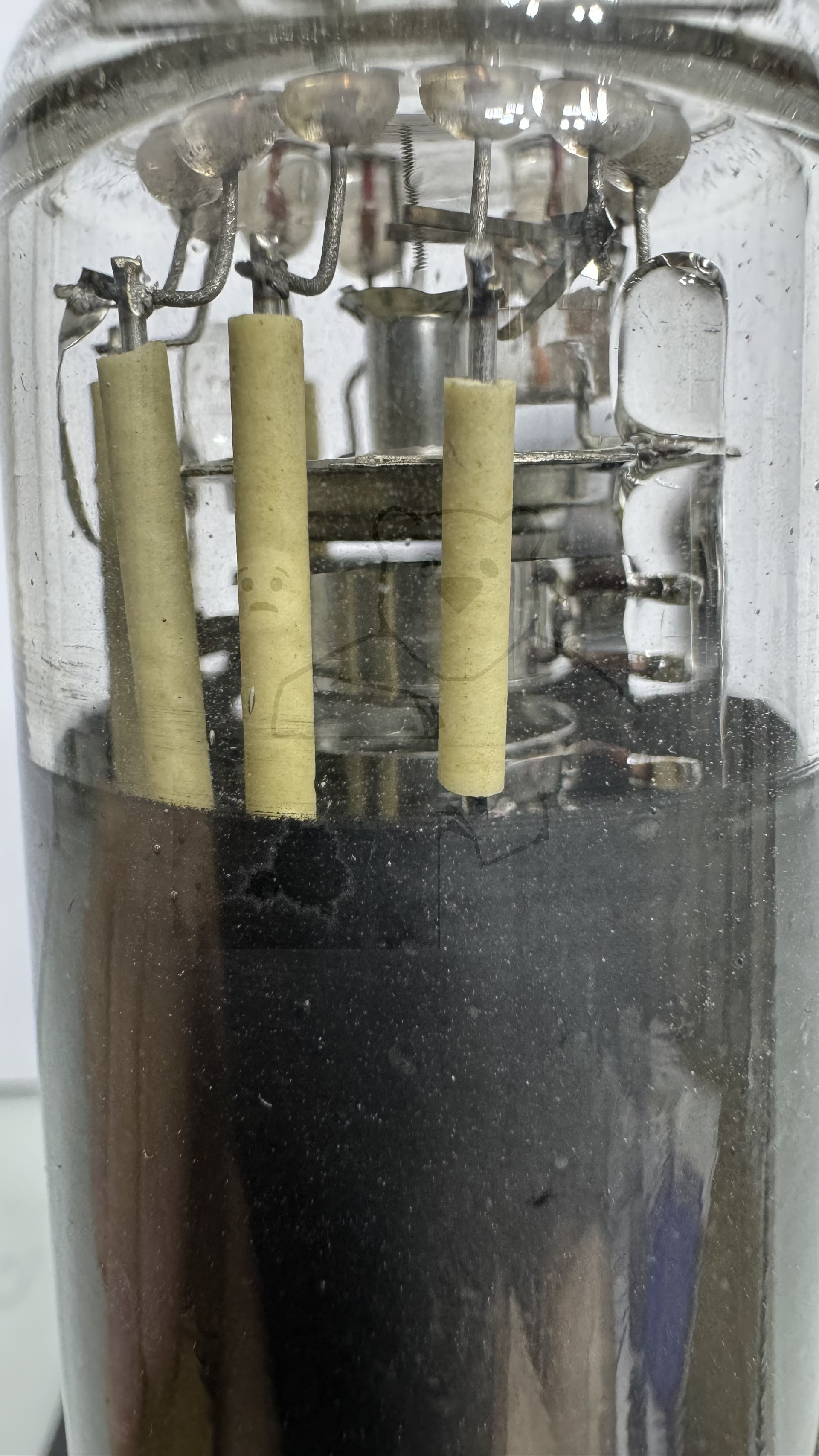

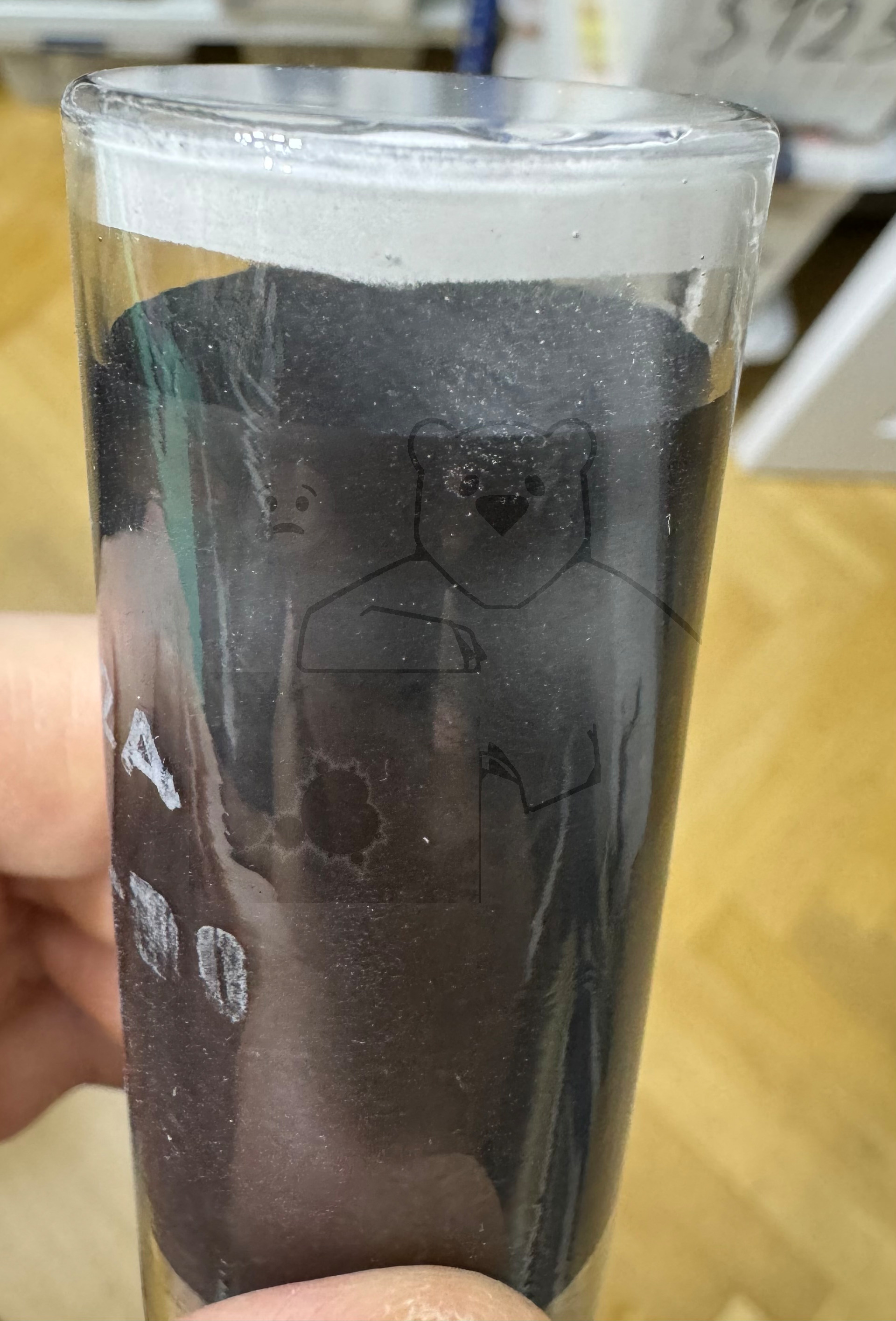

🔎 Beschreibung der Röhre: DG3-12A Inventarnummer: 06414

Name	→ DG3-12A
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt

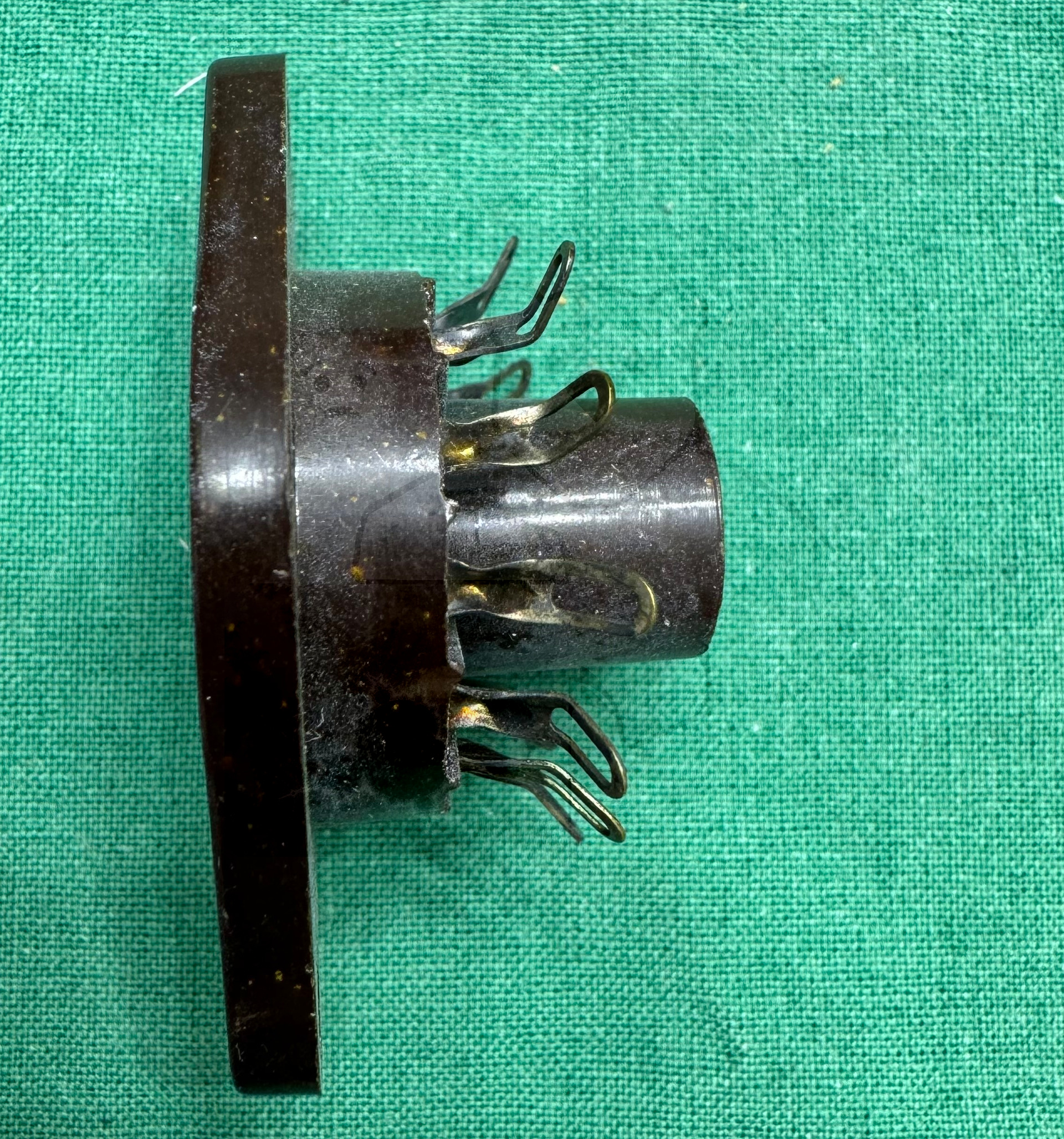

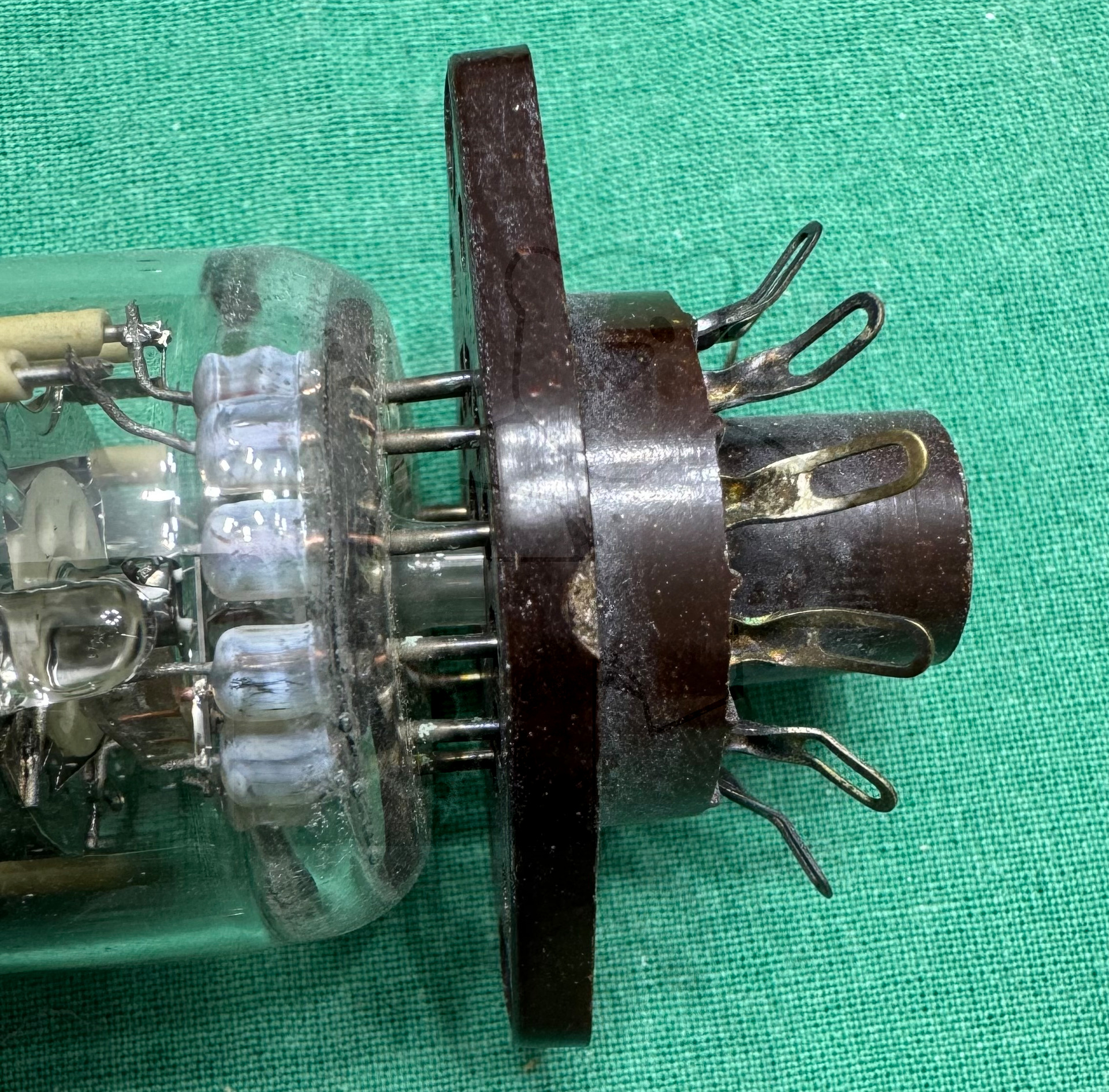

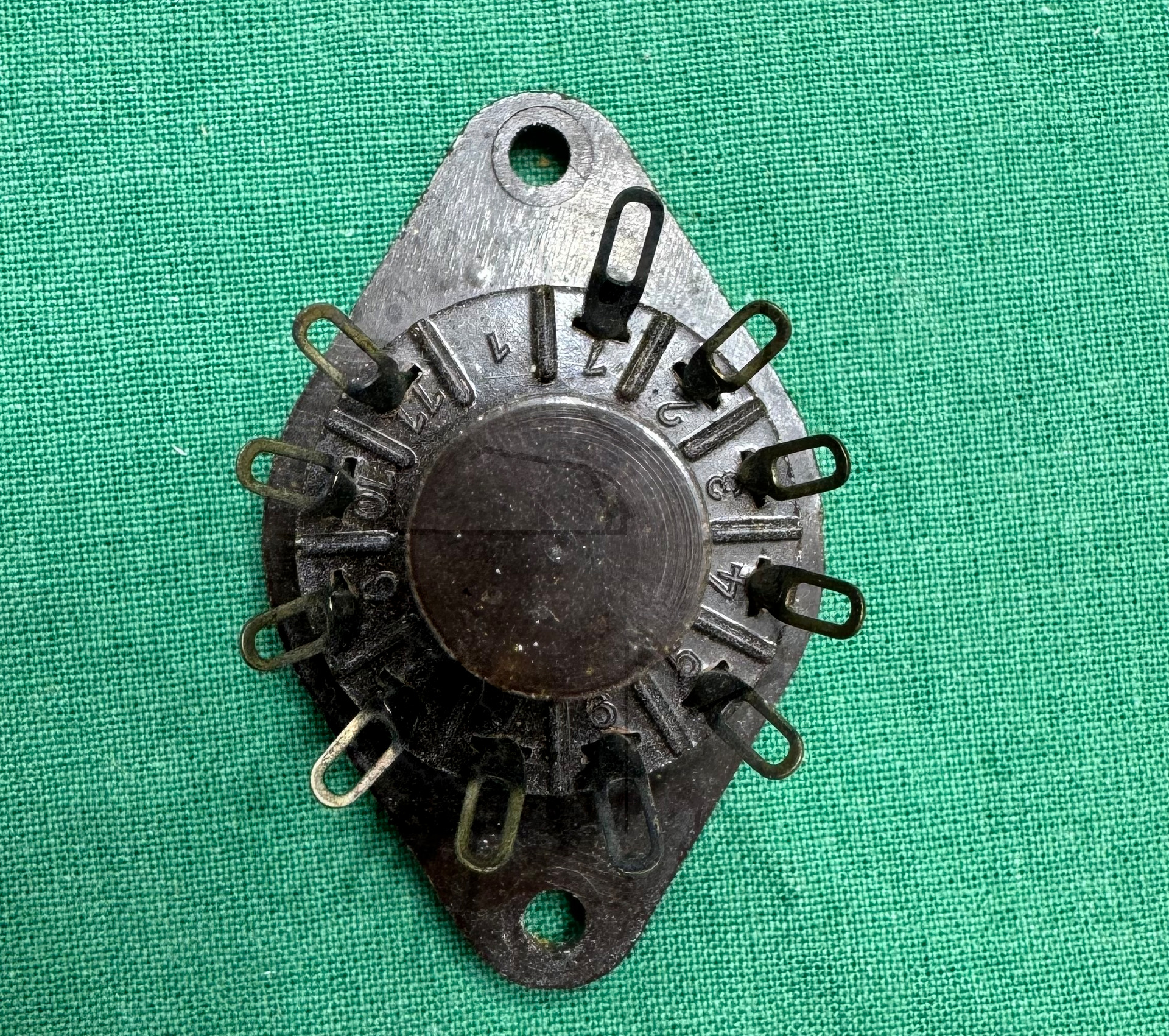

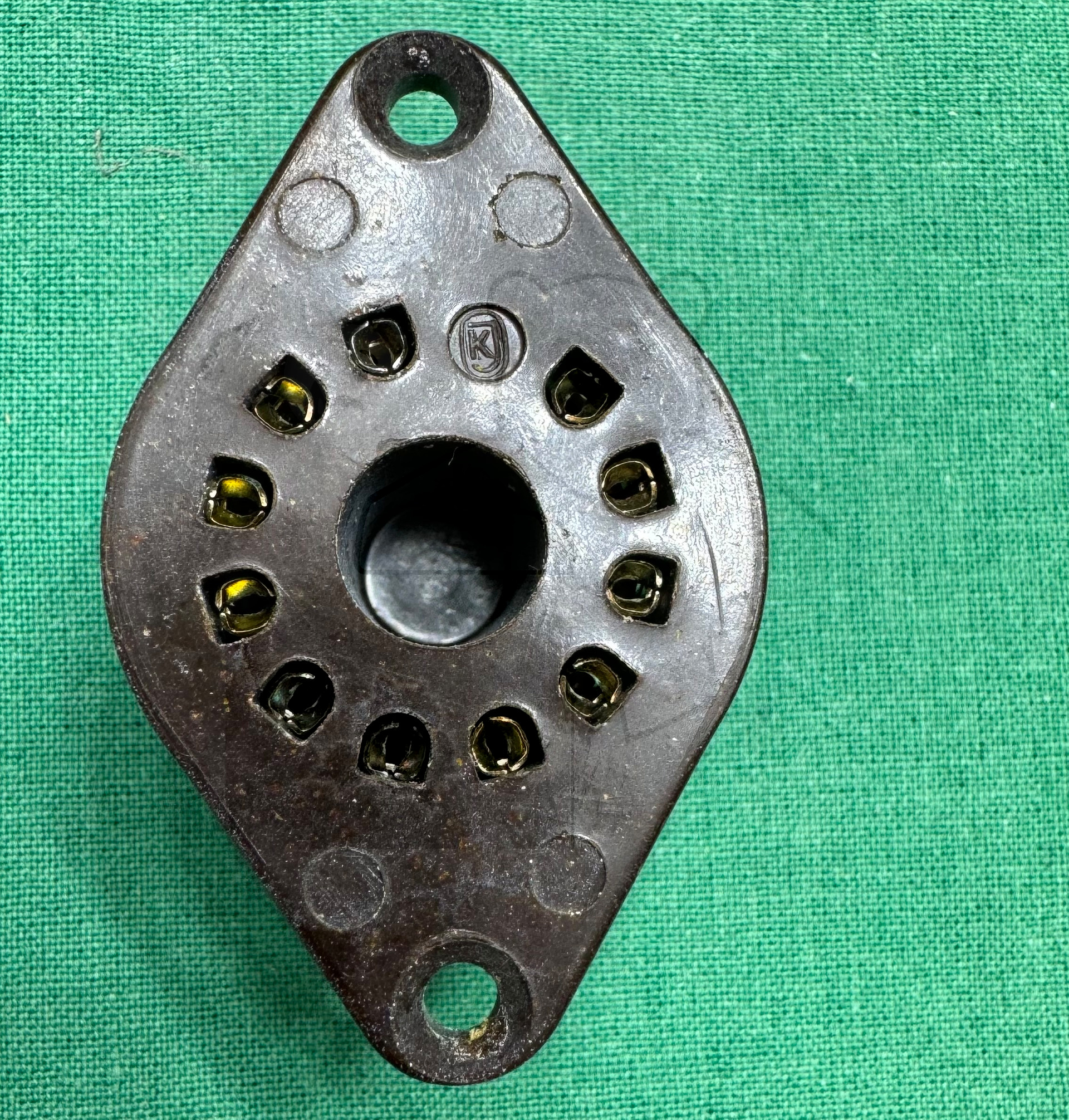

Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel, Bildroehren → Liste aller Röhren mit: Spezialsockel, Bildroehren
Informationen Röhrentyp
Informationen	116-30
Kenn Nummer
Ätz- Produktionscode	ag
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L21

🔎 Beschreibung der Systeme für die Röhre: DG3-12A

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Bildroehre, Elektrostatische Ablenkung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der DG3-12A

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: DG3-12A
Datenblatt DG3-12A 1FP1 Telefunken [www.tubedata.info].pdf (105 kB)
Datenblatt DG3-12A Telefunken.pdf (793 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
