Daten und Bilder der Röhre: DG3-12A

🔎 Beschreibung der Röhre: DG3-12A

Name	DG3-12A
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel, Bildroehren → Liste aller Röhren mit: Spezialsockel, Bildroehren
Zusätzliche Informationen
Letzte Änderung	27.02.2023 05:23:23

🔎 Beschreibung der Systeme für die Röhre: DG3-12A

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Bildroehre, Elektrostatische Ablenkung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

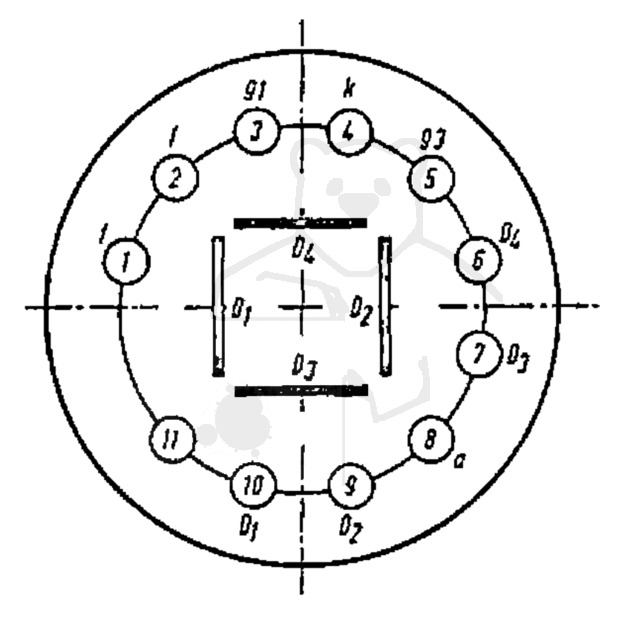

🔎 Sockelschaltung der DG3-12A

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: DG3-12A
Datenblatt DG3-12A 1FP1 Telefunken [www.tubedata.info].pdf (105 kB)
Datenblatt DG3-12A Telefunken.pdf (793 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
