đ Beschreibung der Röhre: E90CC Inventarnummer: 06399
| Name | â E90CC đș Mit Video |
| Vergleichsname | 5920 â ECC960 |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,4 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | 395957 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S118 |
đ Beschreibung der Systeme fĂŒr die Röhre: E90CC
| System 1 | System 2 | |
| Kathode | 7 | 7 |
| Gitter 1 | 6 | 5 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 2 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 3, 4 | 3, 4 |
| Abschirmung | ||
| Funktion | â Roehre fuer Elektronische Rechenmaschinen |
â Roehre fuer Elektronische Rechenmaschinen |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der E90CC
Bildquelle: Telefunken Datenblatt
đ YouTube Video zu E90CC
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: E90CC
Datenblatt E90CC AEG [www.tubedata.info].pdf (243 kB)
Datenblatt E90CC Philips Version 1 [www.tubedata.info].pdf (257 kB)
Datenblatt E90CC Philips Version 2 [www.tubedata.info].pdf (211 kB)
Datenblatt E90CC Siemens [www.tubedata.info].pdf (200 kB)
Datenblatt E90CC Telefunken Version 1.pdf (92 kB)
Datenblatt E90CC Telefunken Version 2.pdf (113 kB)
Pruefkarte E90CC 5920 - Neuberger RPM370 Roehrenmessgeraet.pdf (211 kB)
Pruefkarte ECC91 6J6 E90CC - Karte 1 - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte ECC91 6J6 E90CC - Karte 2 - Funke W19 Roehrenpruefer.pdf (176 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: E90CC

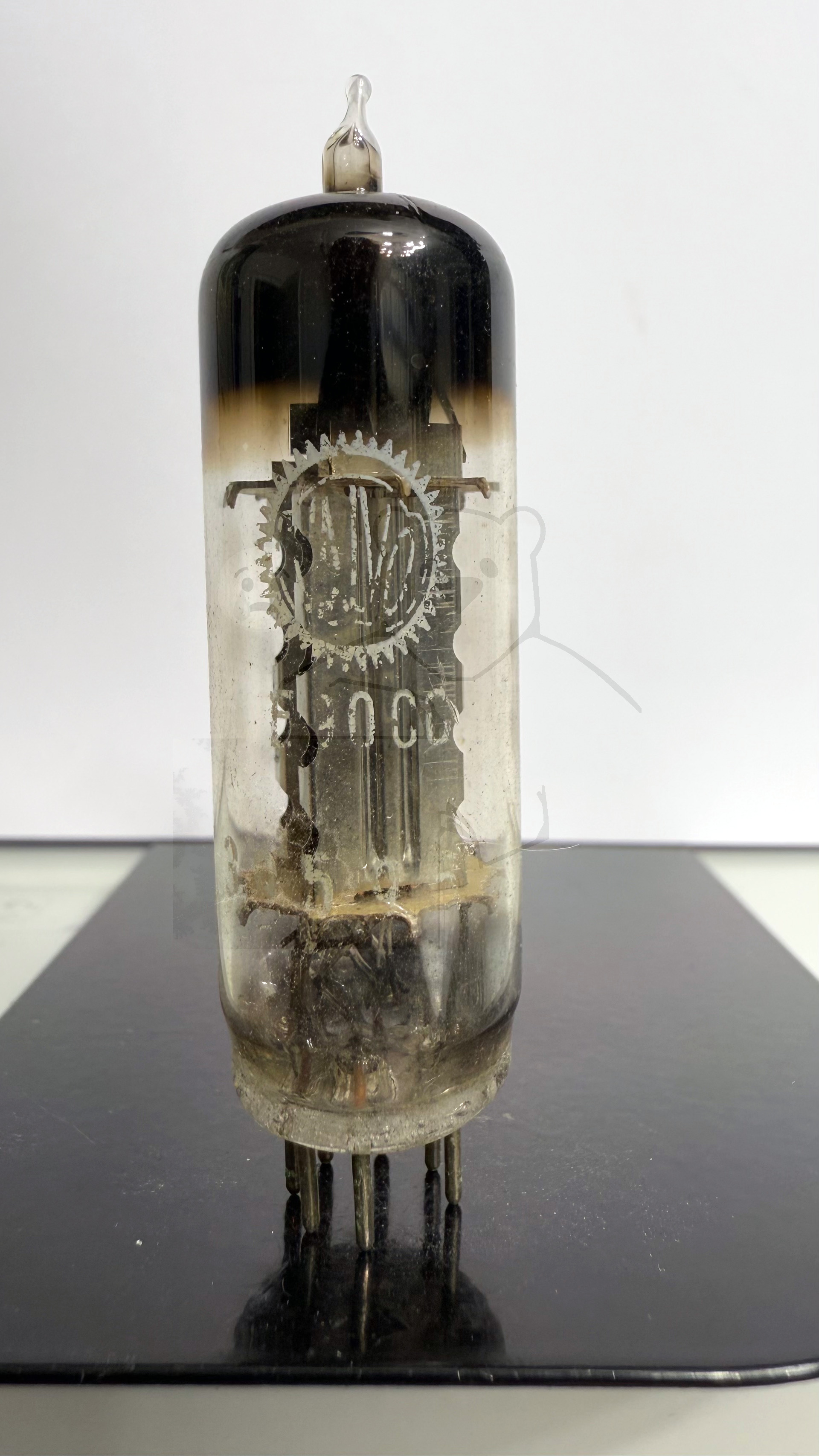

Röhre E90CC #6399 Bild 1

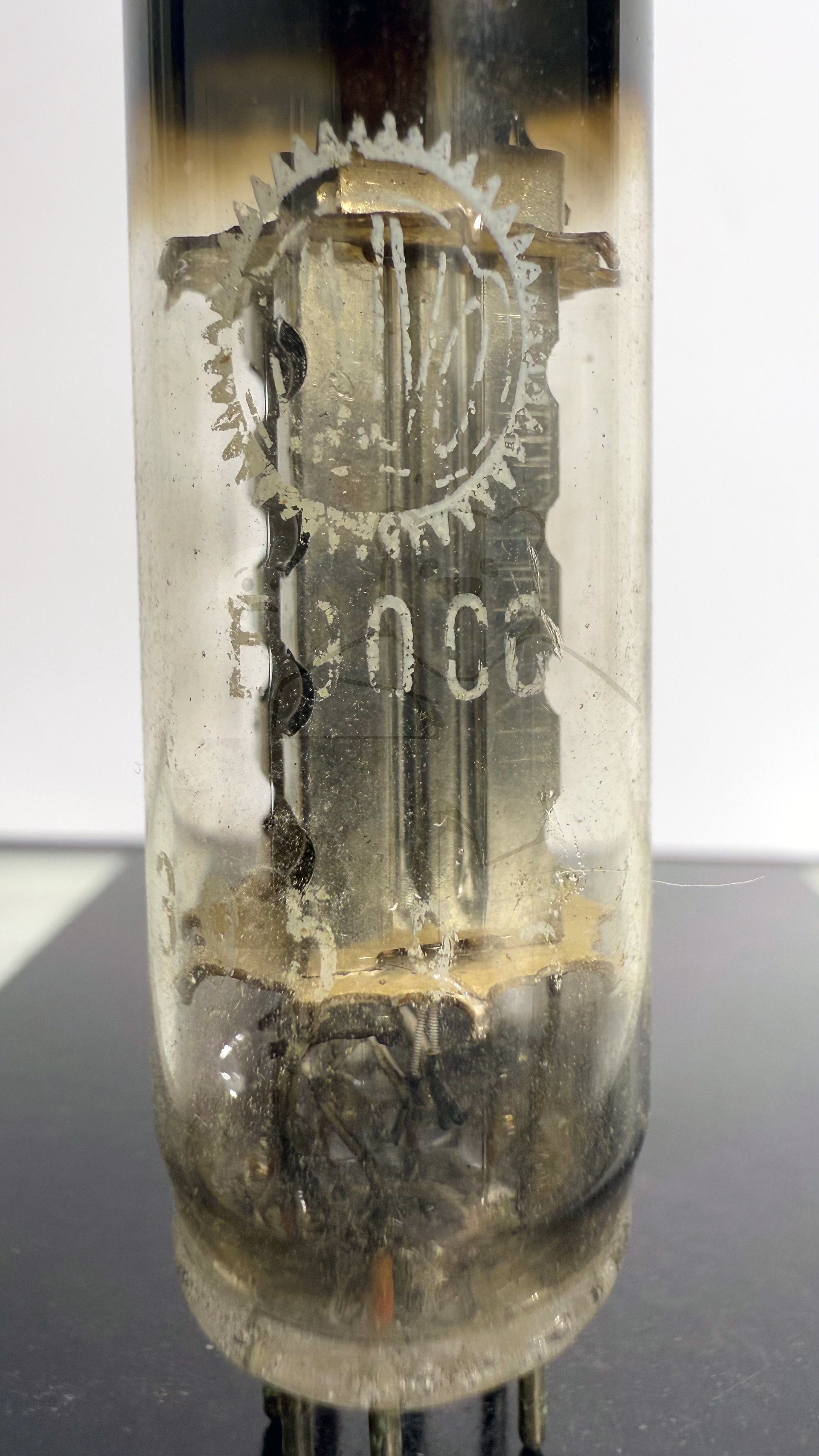

Röhre E90CC #6399 Bild 2
Röhre E90CC #6399 Bild 2

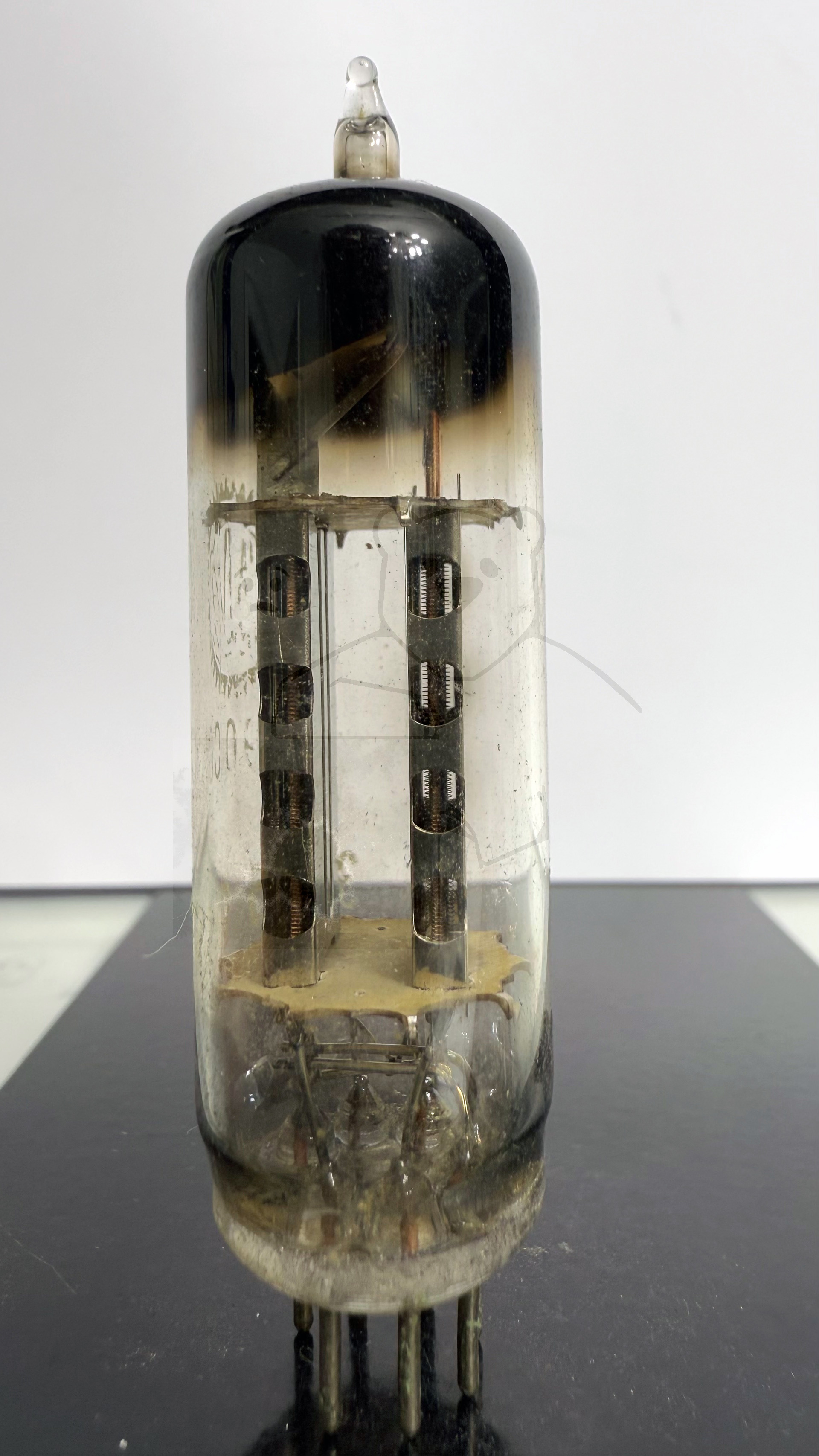

Röhre E90CC #6399 Bild 3

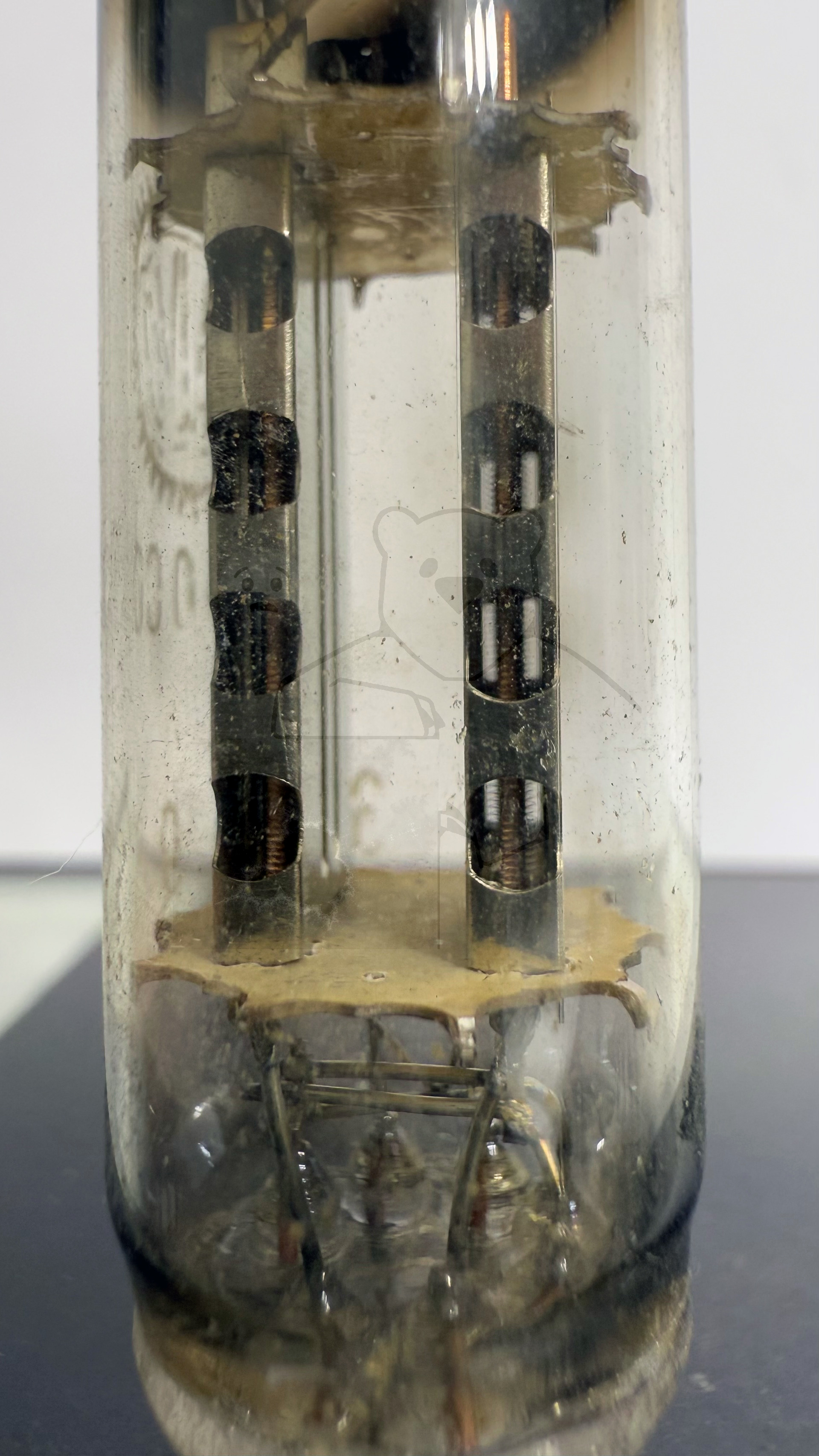

Röhre E90CC #6399 Bild 4

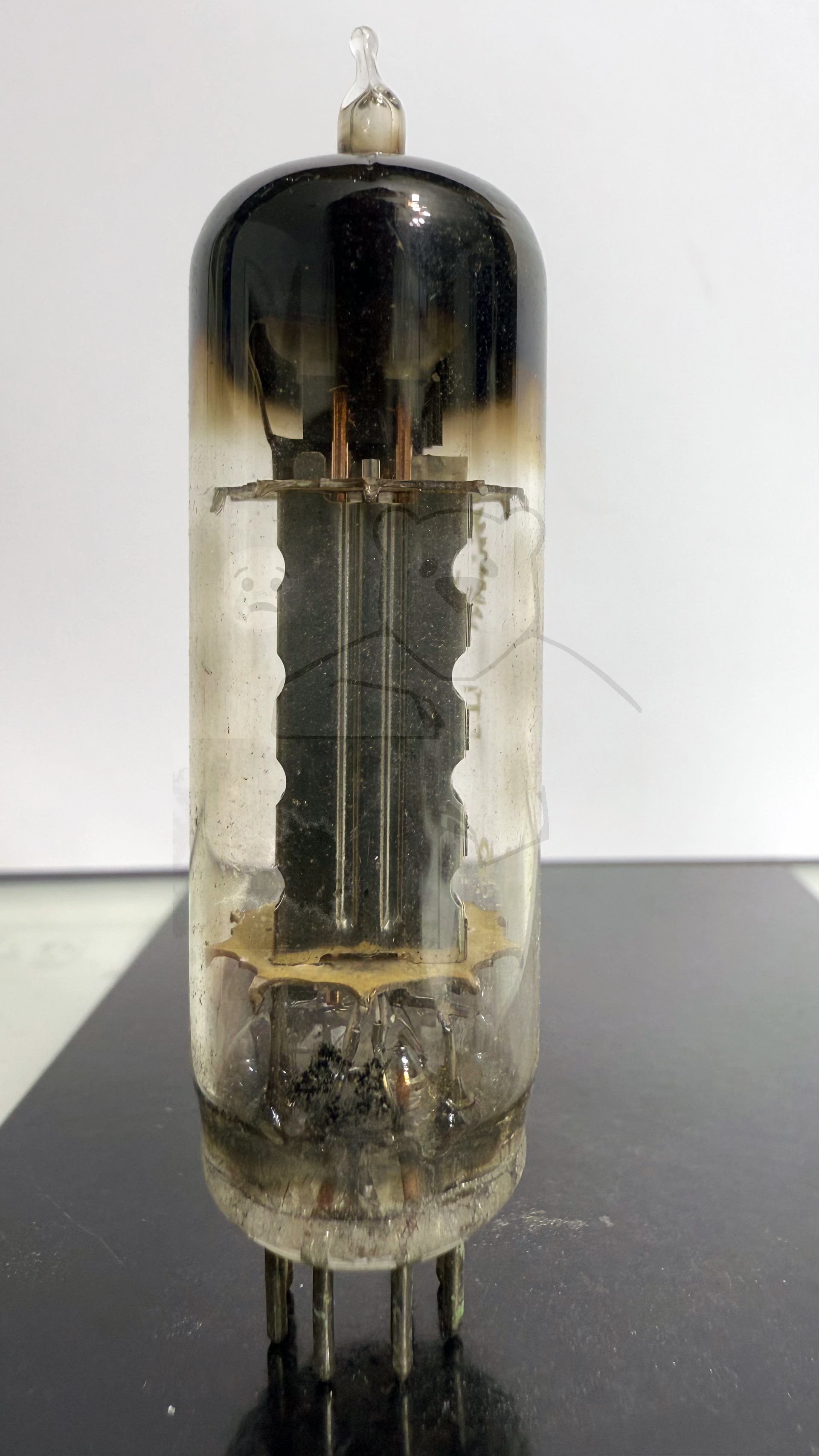

Röhre E90CC #6399 Bild 5

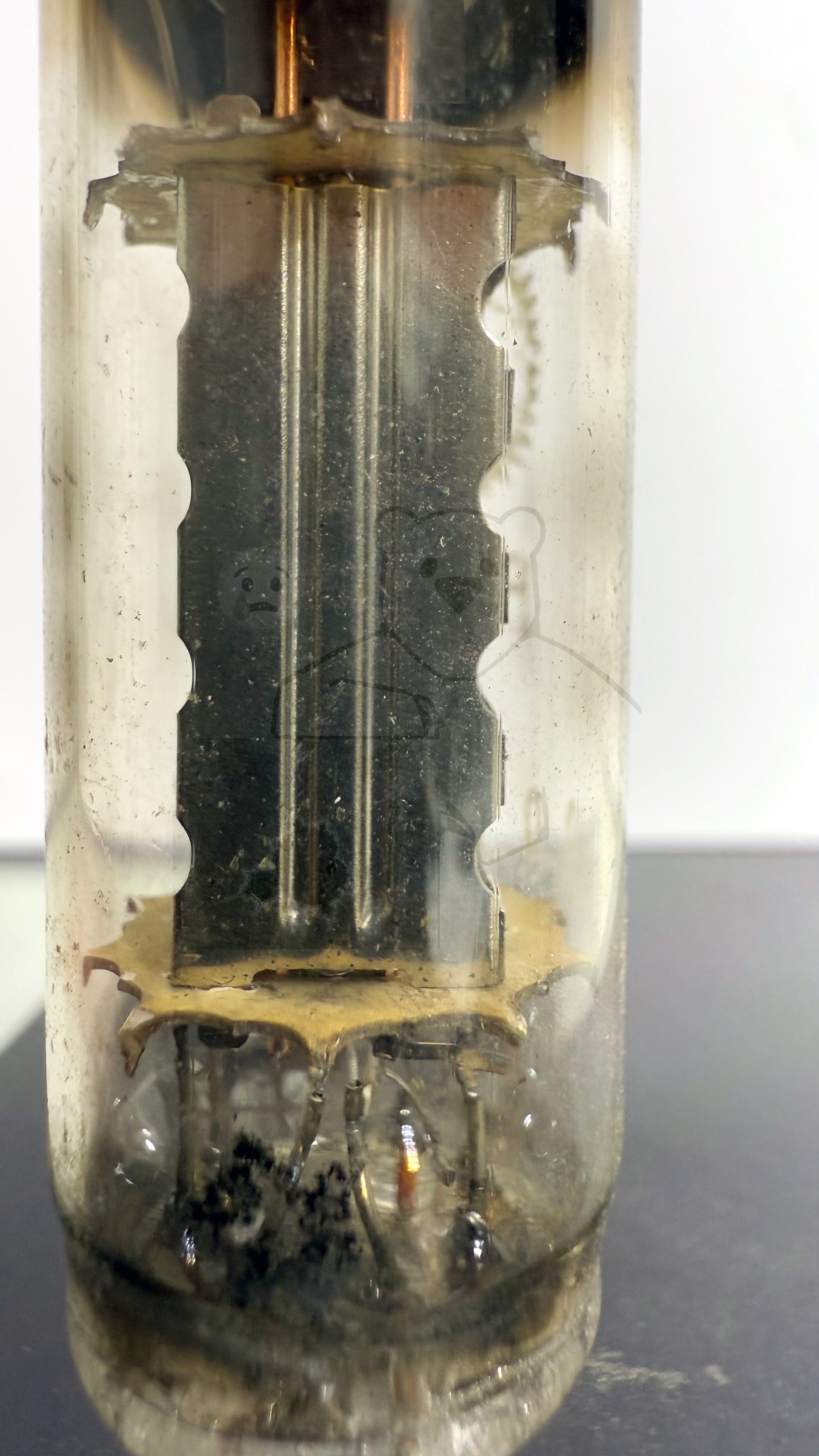

Röhre E90CC #6399 Bild 6
