🔎 Beschreibung der Röhre: ECC960
| Name | ECC960 |
| Vergleichsname | 5920 → E90CC |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,4 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol. |
| Zusätzliche Informationen | Ist identisch mit der → E90CC |
| Letzte Änderung | 16.12.2022 |
🔎 Beschreibung der Systeme für die Röhre: ECC960
| System 1 | System 2 | |
| Kathode | 7 | 7 |
| Gitter 1 | 6 | 5 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 2 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 3, 4 | 3, 4 |
| Abschirmung | ||
| Funktion | → Roehre fuer Elektronische Rechenmaschinen |
→ Roehre fuer Elektronische Rechenmaschinen |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

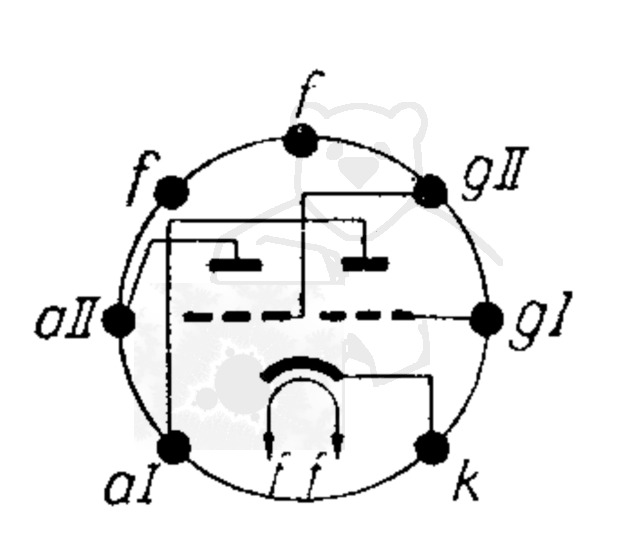

🔎 Sockelschaltung der ECC960
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
🔎 YouTube Video zu ECC960
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Bilder der Röhre: ECC960

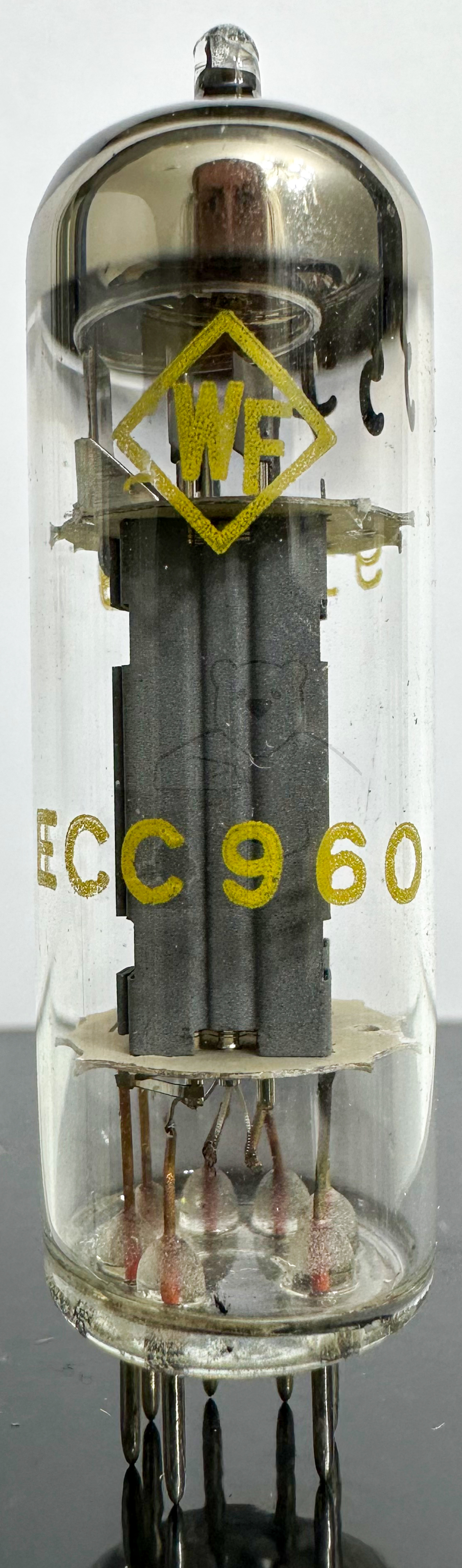

Röhre ECC960 #3571 Bild 1

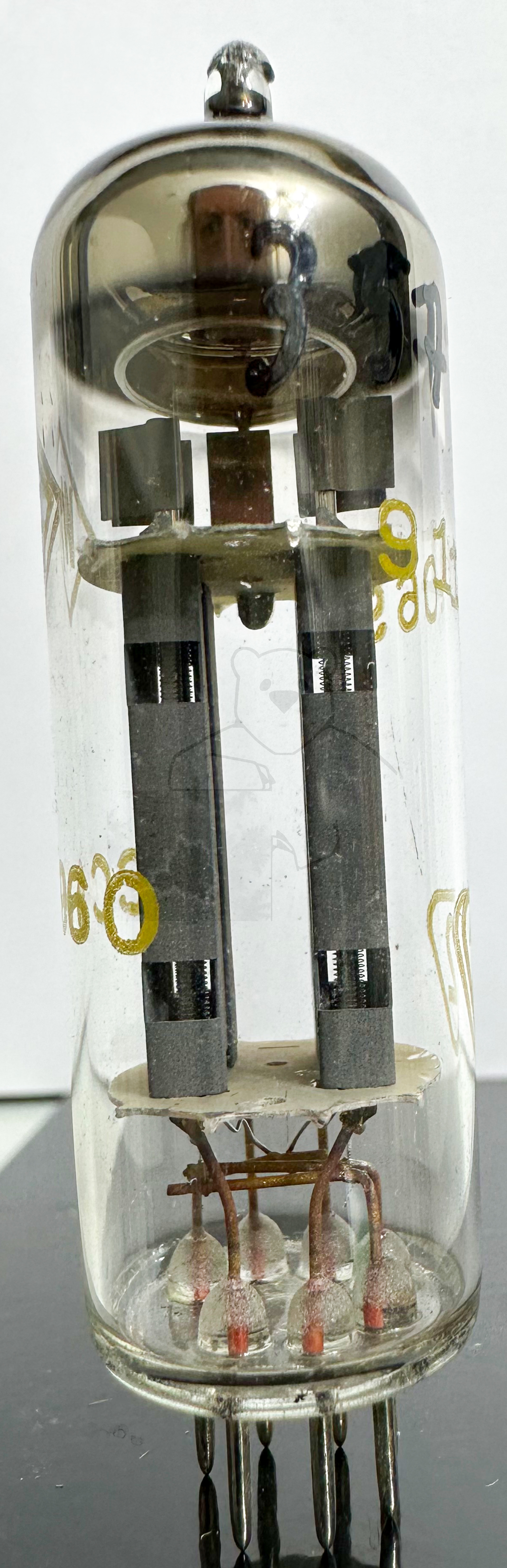

Röhre ECC960 #3571 Bild 2

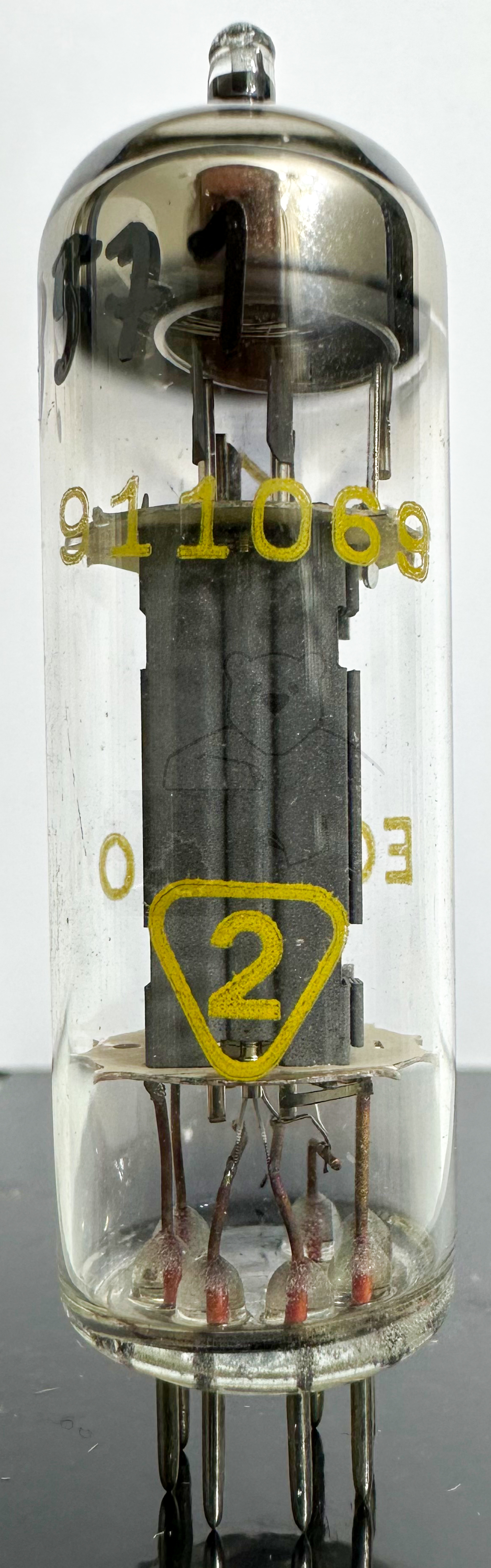

Röhre ECC960 #3571 Bild 3

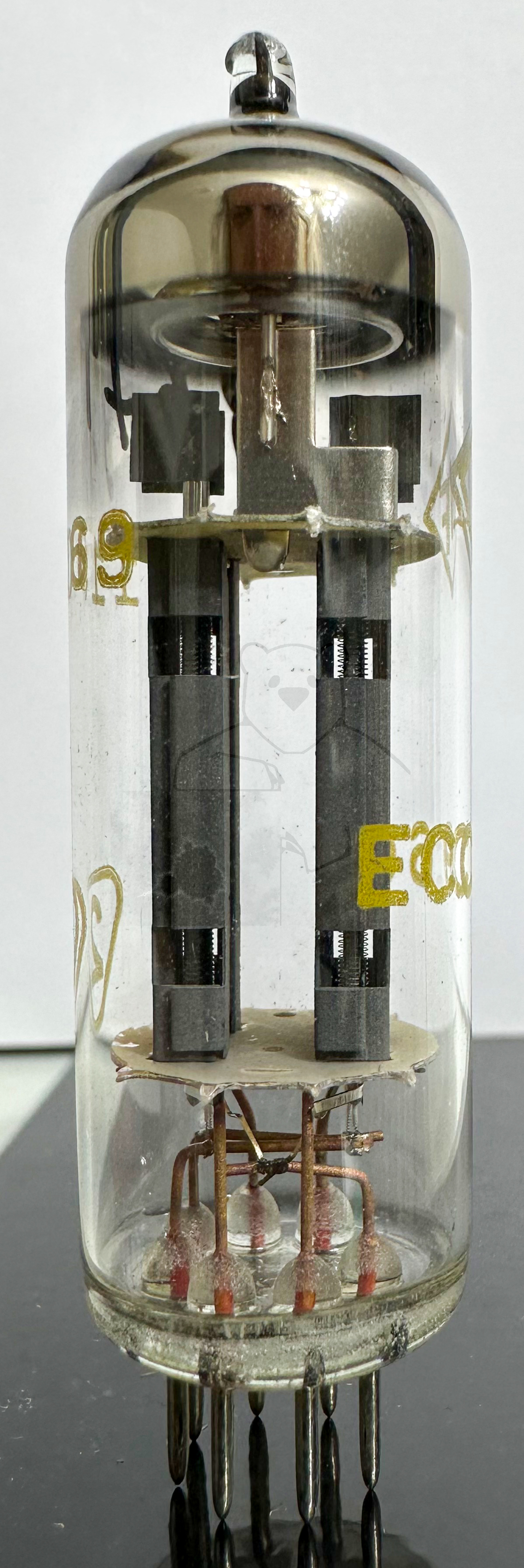

Röhre ECC960 #3571 Bild 4

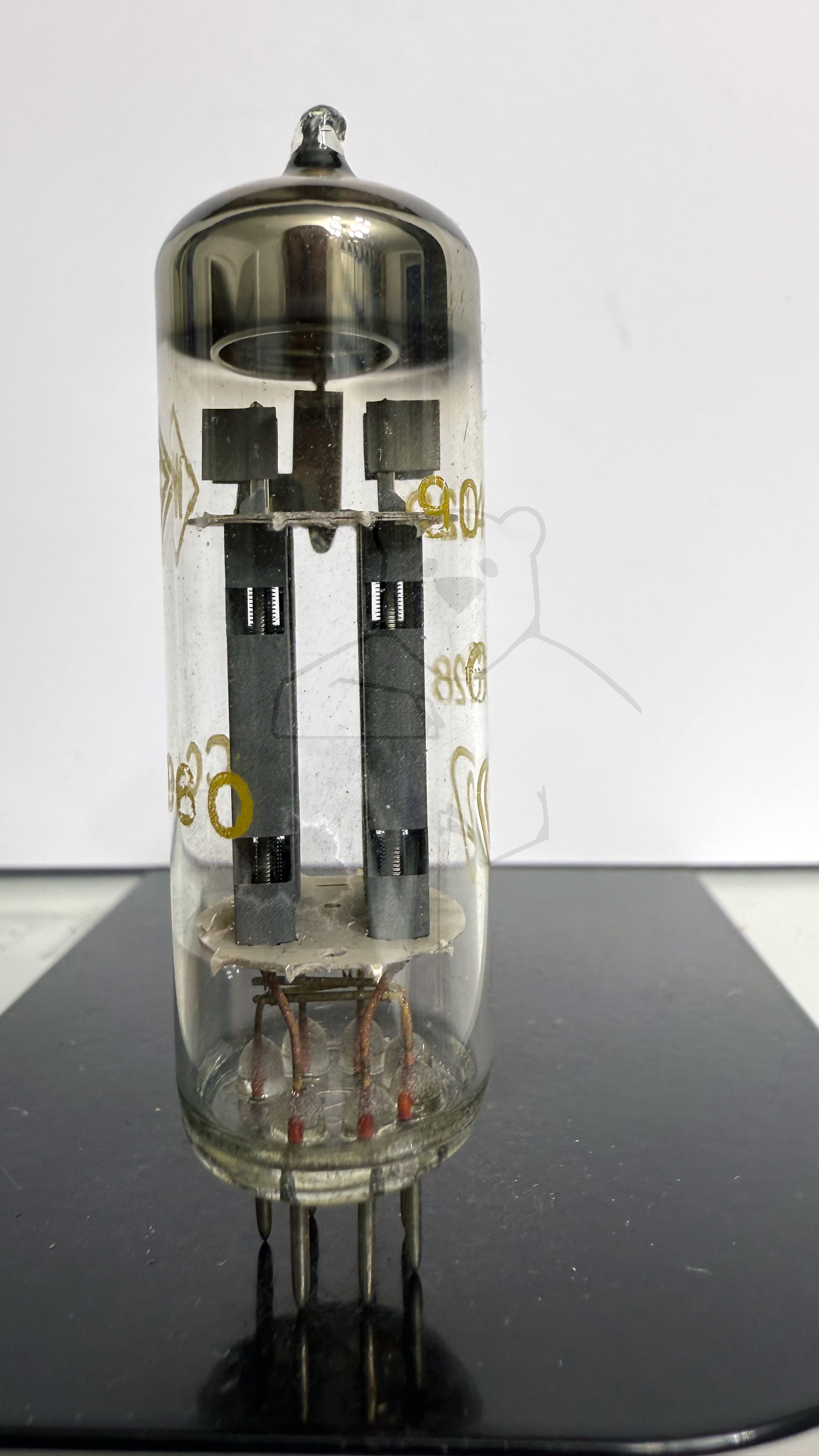

Röhre ECC960 #3961 Bild 1

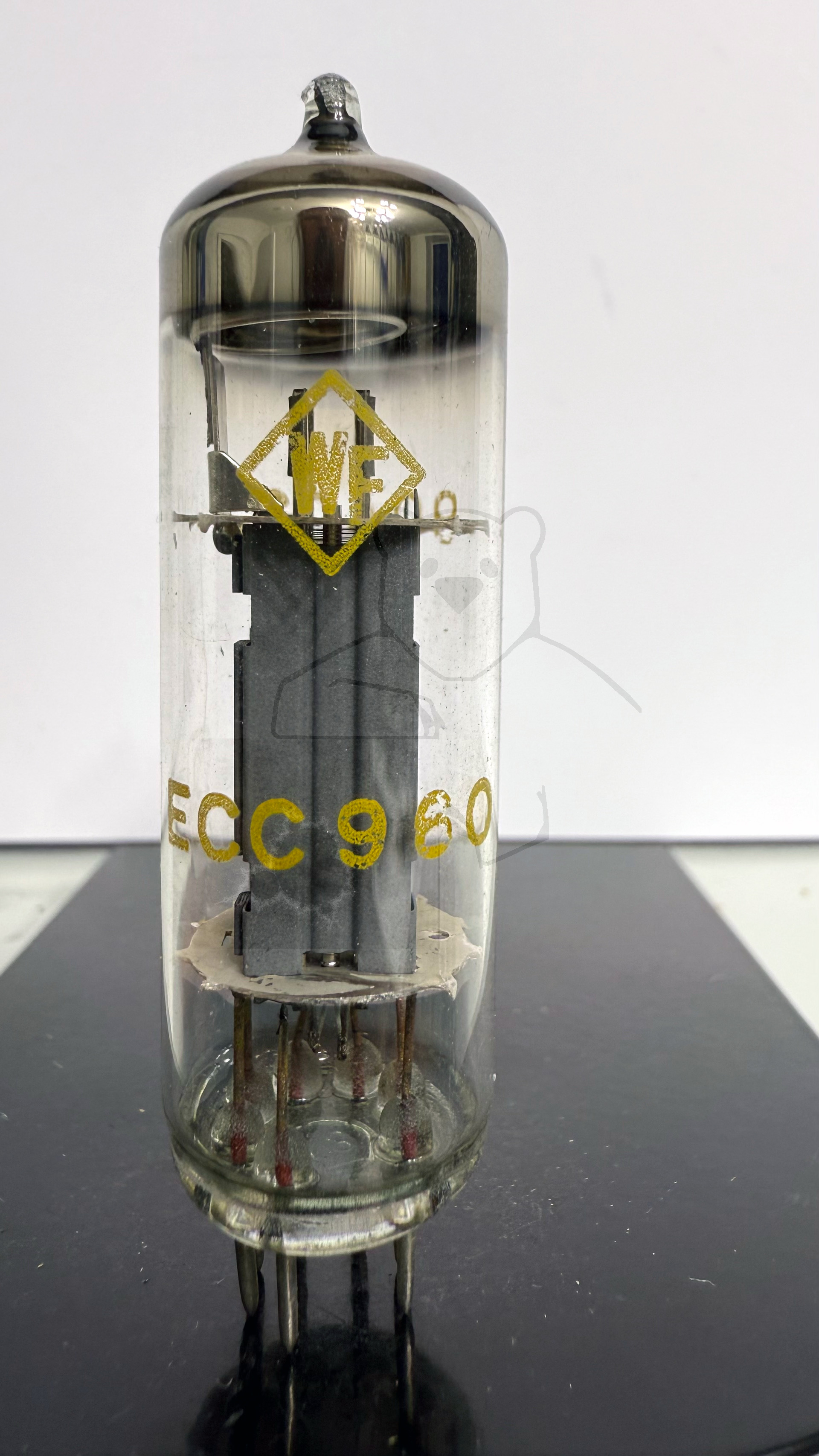

Röhre ECC960 #3961 Bild 2

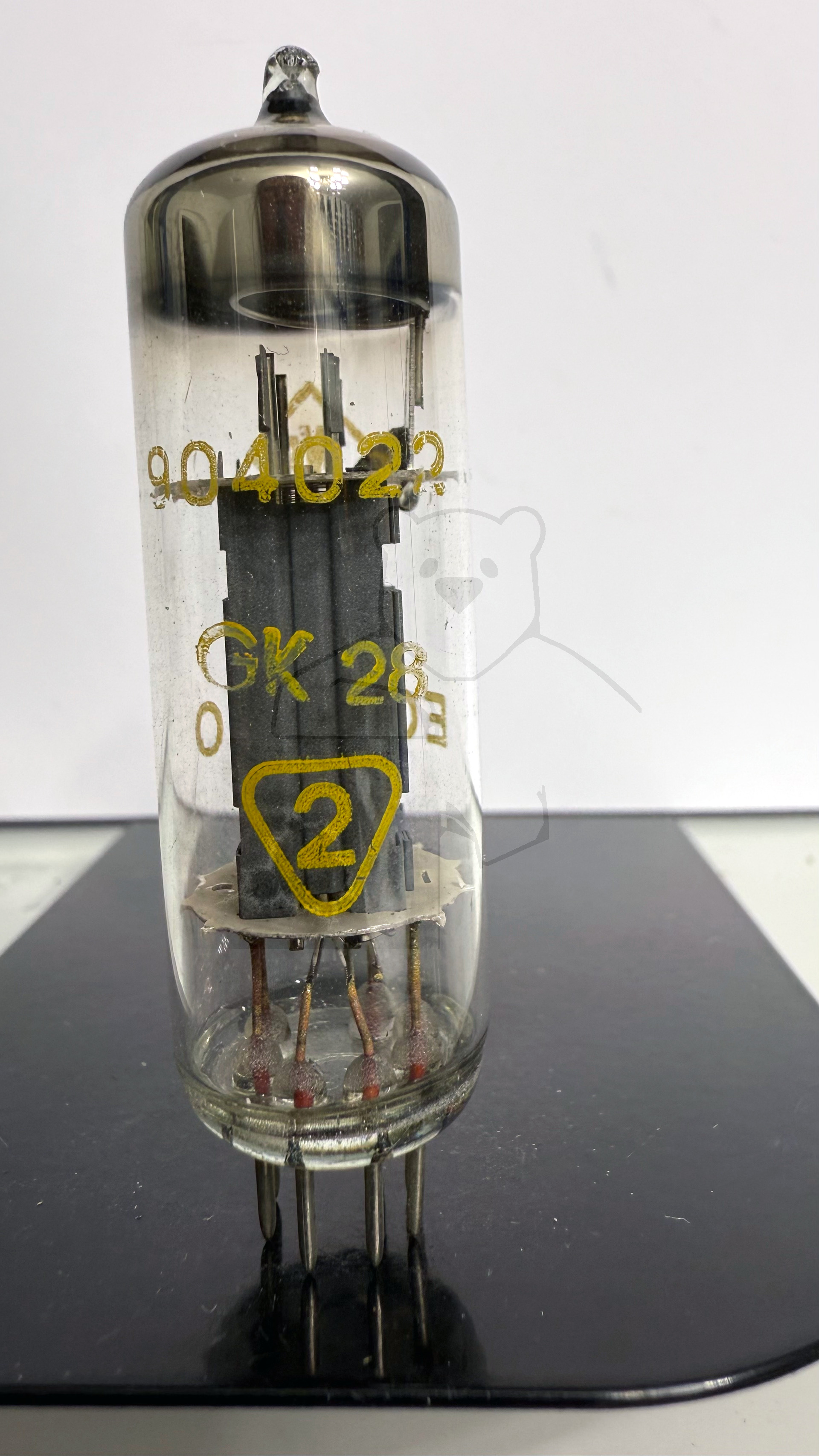

Röhre ECC960 #3961 Bild 3
🔎 Alle Röhren vom Typ ECC960 in der Sammlung
- → ECC960 Inventar: 03571 Hersteller: → WF
- → ECC960 Inventar: 03961 Hersteller: → WF
