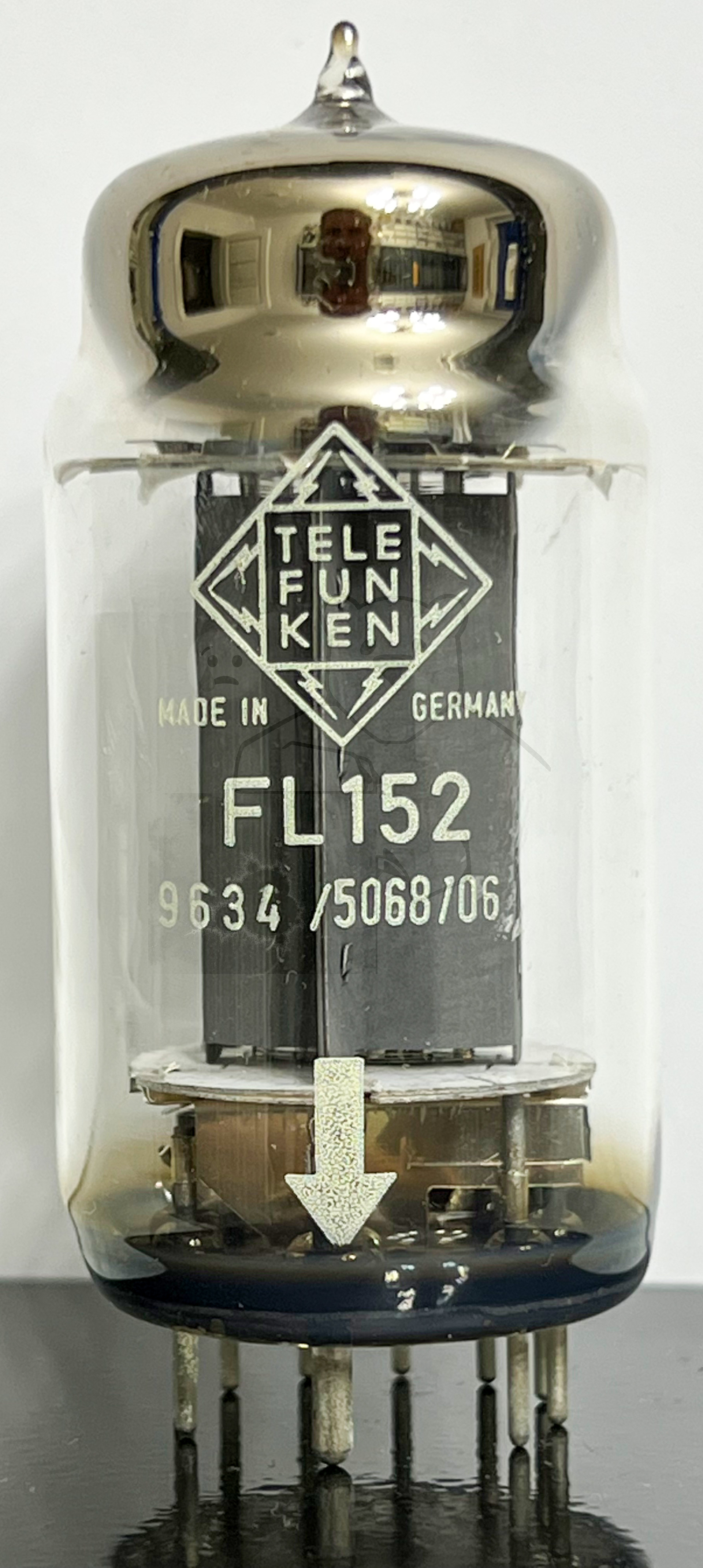

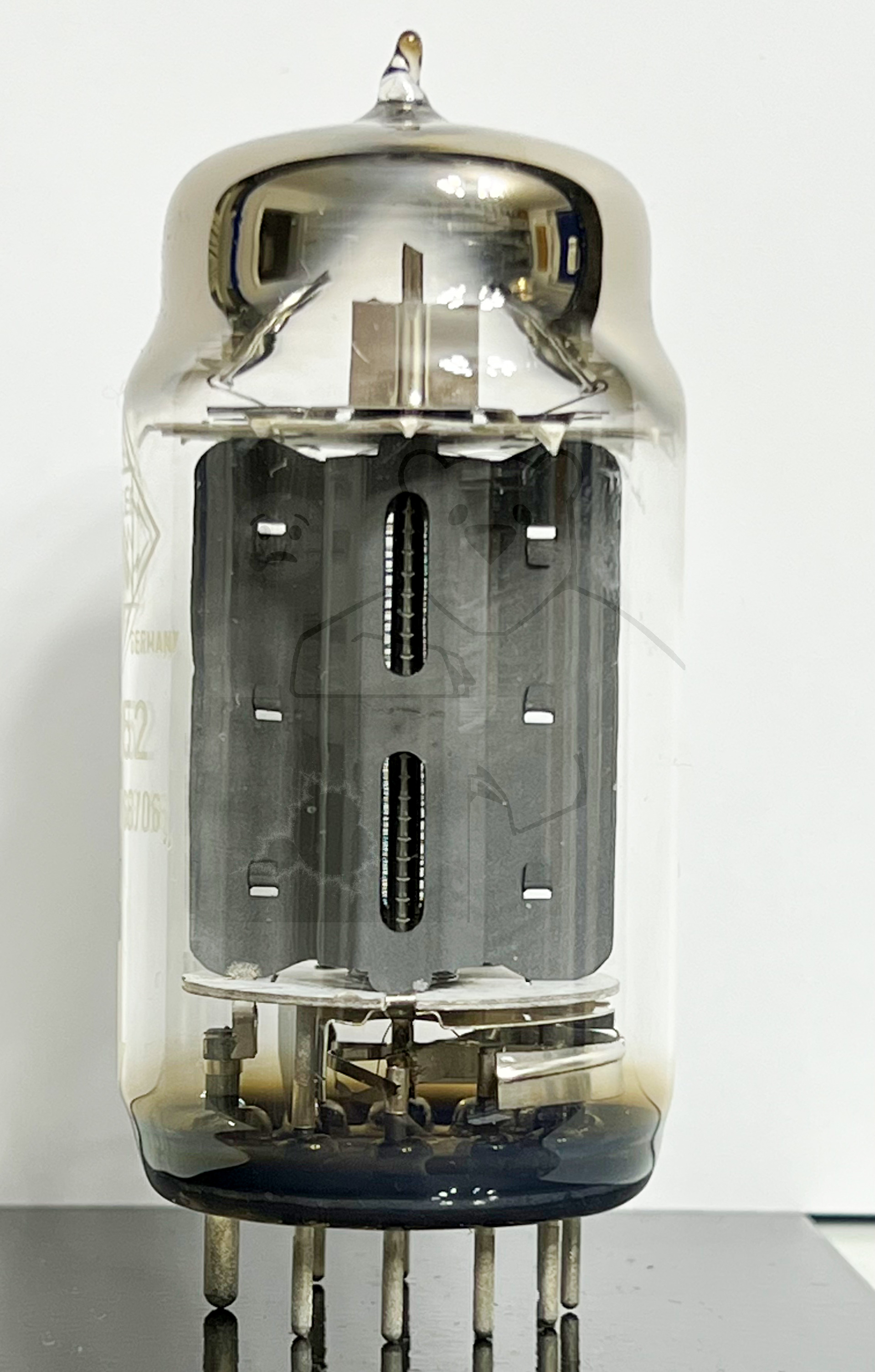

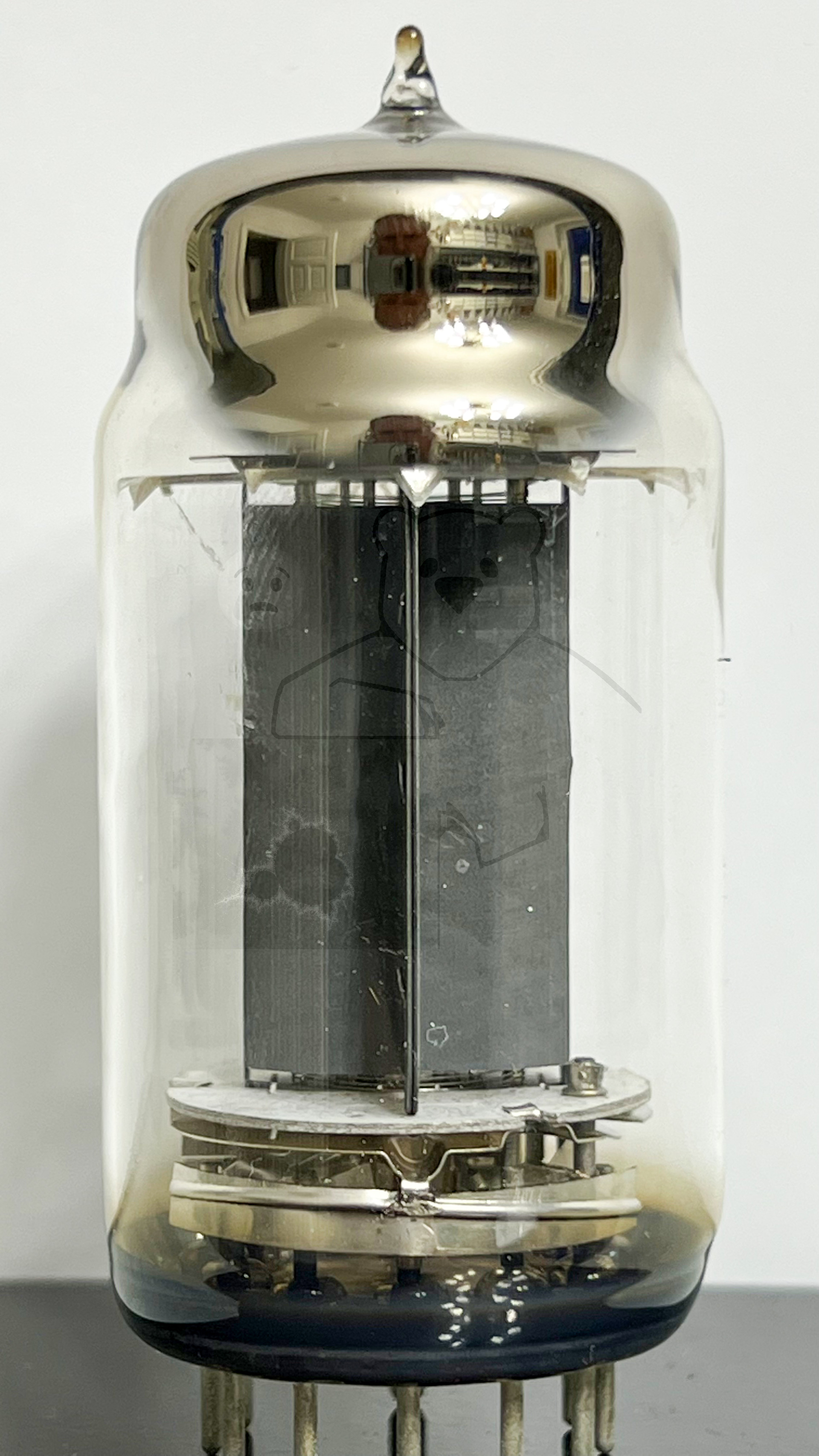

Daten und Bilder der Röhre: FL152

🔎 Beschreibung der Röhre: FL152 Inventarnummer: 06370

Name	→ FL152
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,8
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	9647/5068/06

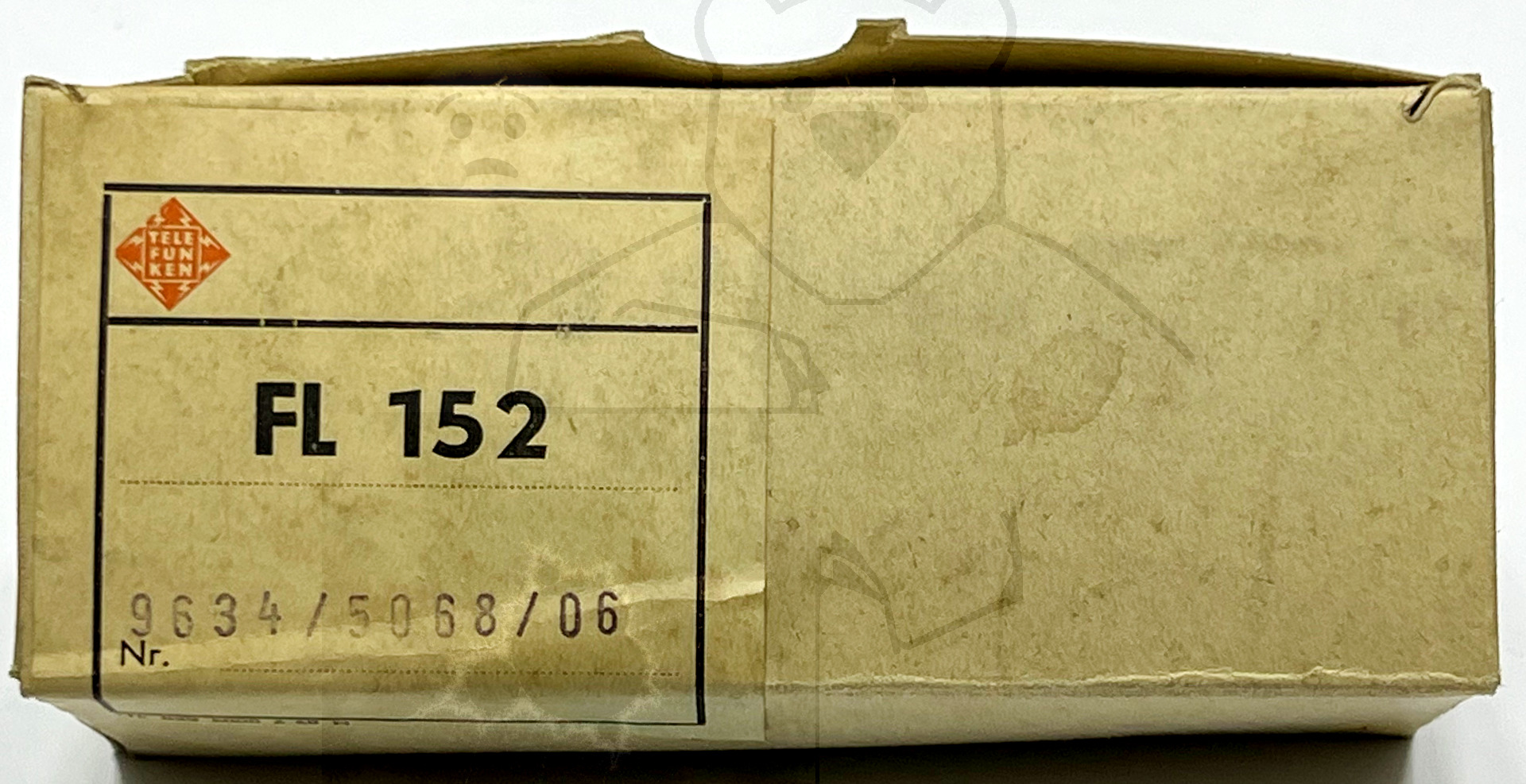

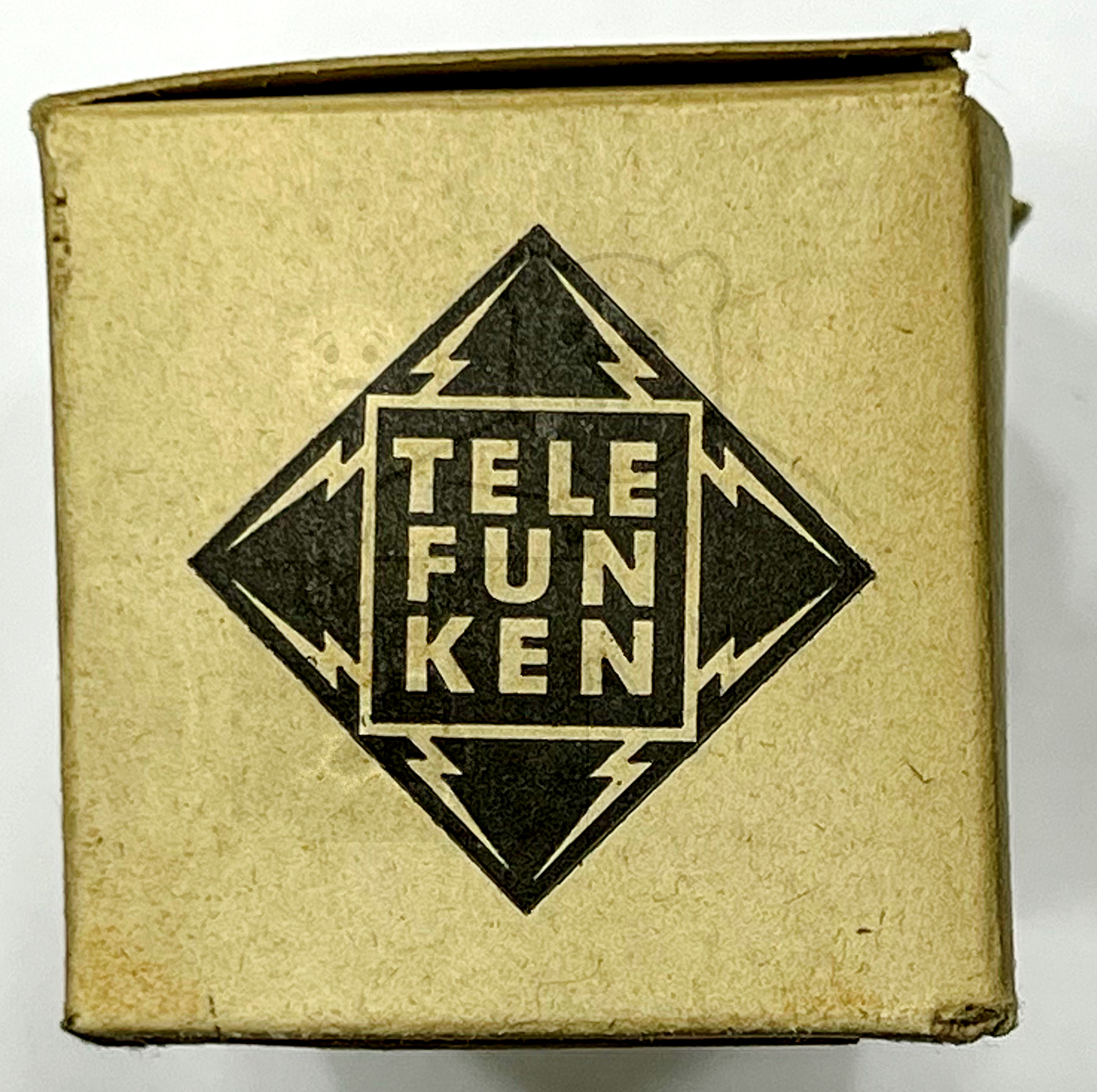

Verpackung	Industrieverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S41a

🔎 Beschreibung der Systeme für die Röhre: FL152

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der FL152

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: FL152
Datenblatt FL152 Telefunken Version 1.pdf (485 kB)
Datenblatt FL152 Telefunken Version 2 [www.tubedata.info].pdf (245 kB)
Pruefkarte FL152 - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
